120万吨煤矿主竖井提升机的选型及控制系统设计

题目：

120万吨煤矿主竖井提升机选型设计及控制系统设计

!【包含文件如下】【机械类设计类】CAD图纸+word设计说明书.doc【需要咨询购买全套设计请企鹅97666224】.bat

供电系统图.dwg

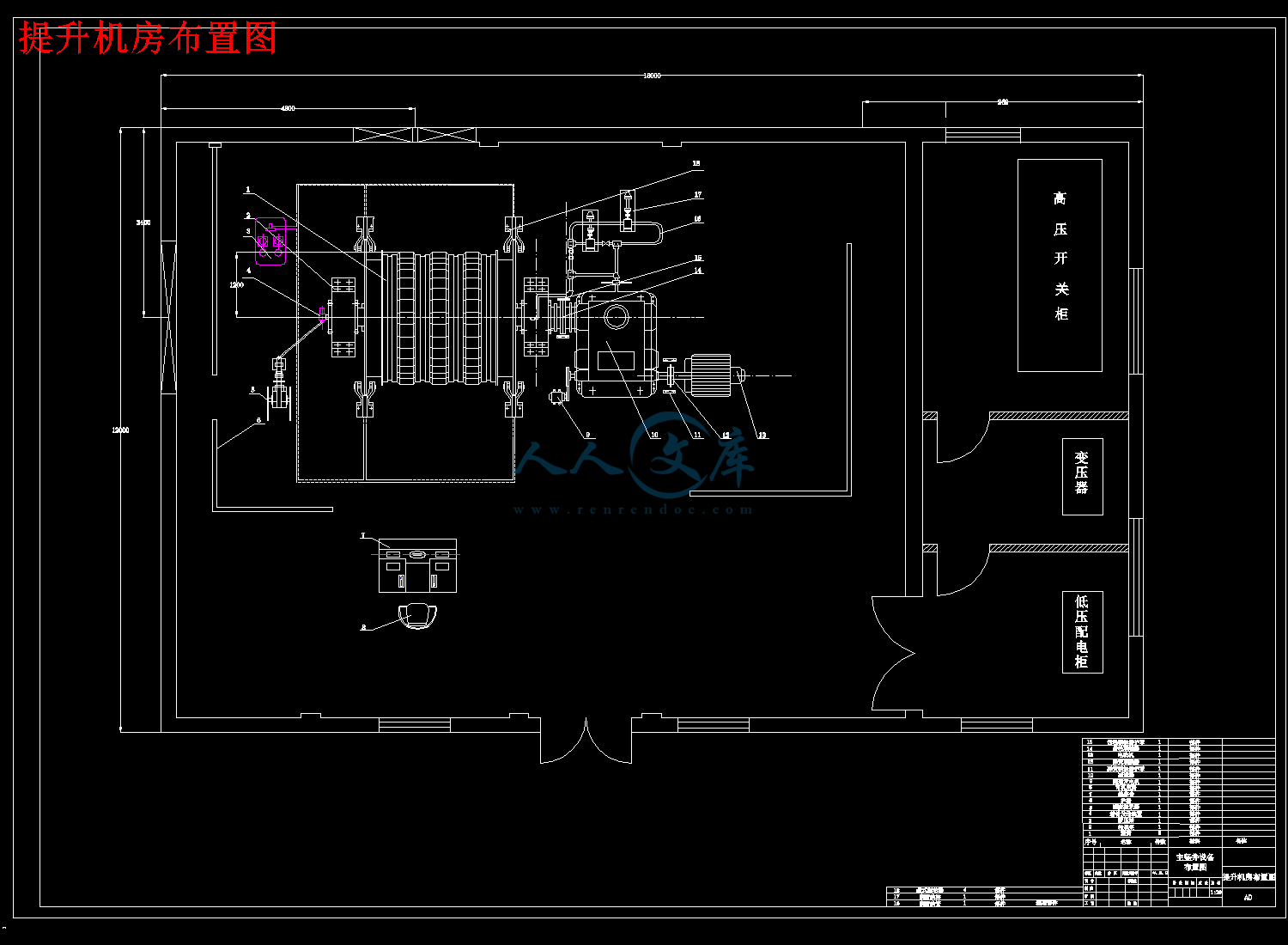

提升机房布置图.dwg

梯形图.dwg

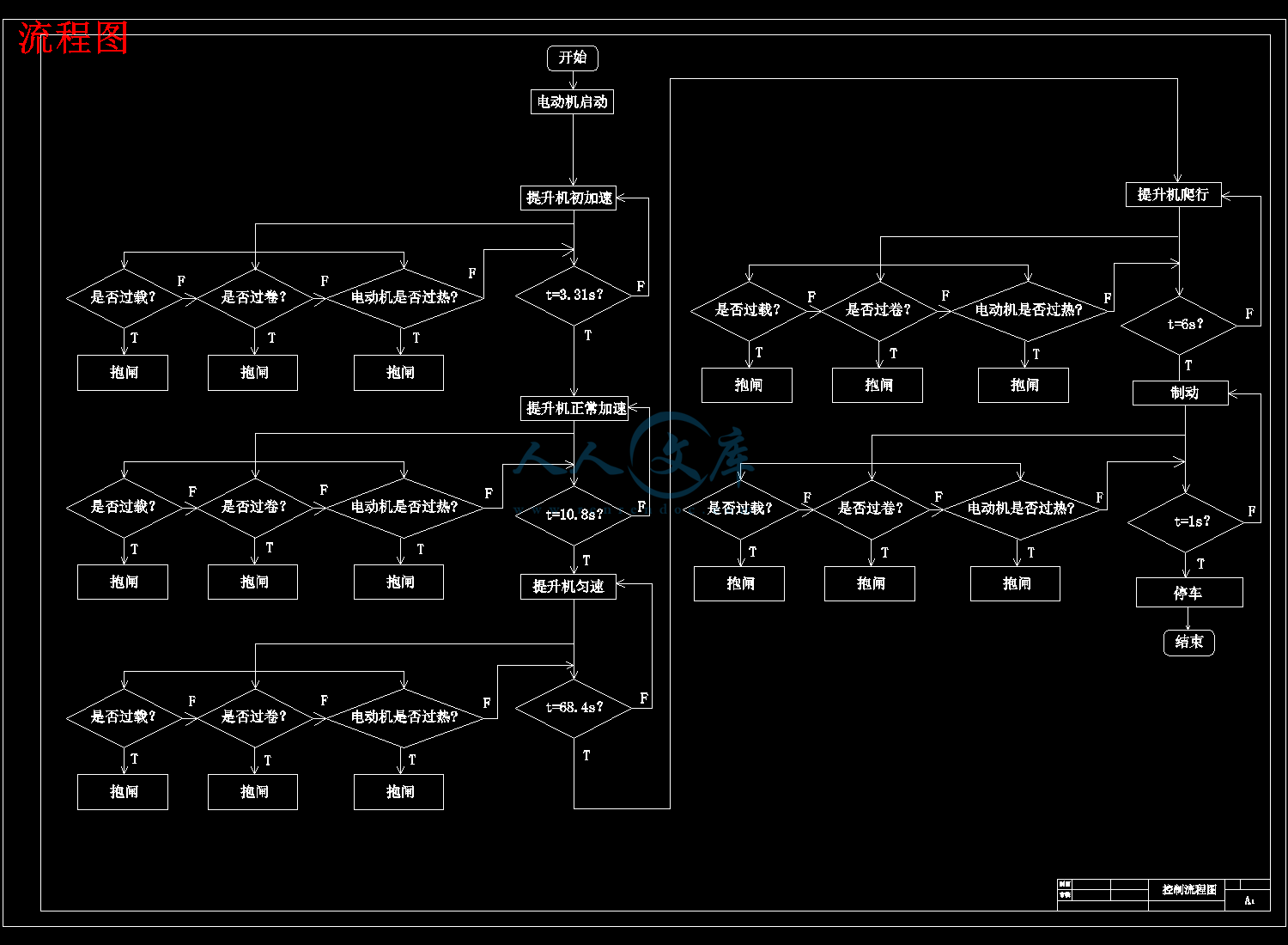

流程图.dwg

设计说明书.doc

配电室布置图.dwg

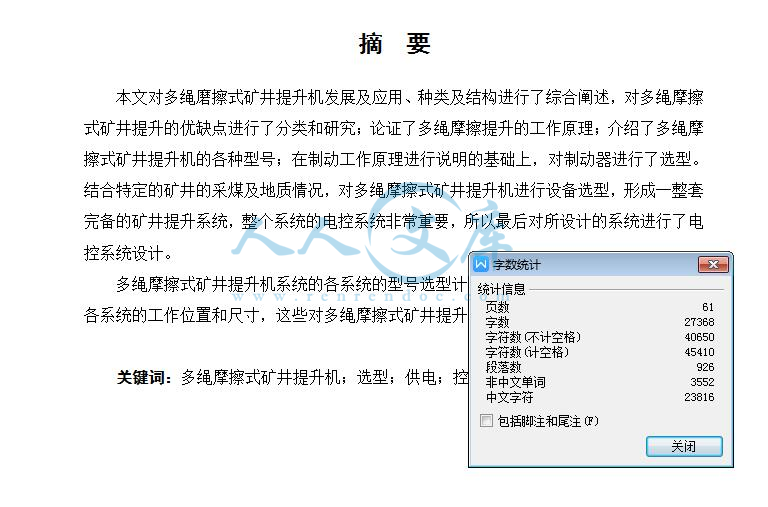

摘要（中文）：

    本文对多绳磨擦式矿井提升机发展及应用、种类及结构进行了综合阐述，对多绳摩擦式矿井提升的优缺点进行了分类和研究；论证了多绳摩擦提升的工作原理；介绍了多绳摩擦式矿井提升机的各种型号；在制动工作原理进行说明的基础上，对制动器进行了选型。结合特定的矿井的采煤及地质情况，对多绳摩擦式矿井提升机进行设备选型，形成一整套完备的矿井提升系统，整个系统的电控系统非常重要，所以最后对所设计的系统进行了电控系统设计。

    多绳摩擦式矿井提升机系统的各系统的型号选型计算，及对各系统的统一布置，确定各系统的工作位置和尺寸，这些对多绳摩擦式矿井提升机在实际应用中提供了必要参数。

关键词（中文）：多绳摩擦式矿井提升机；选型；供电；控制系统；PLC
