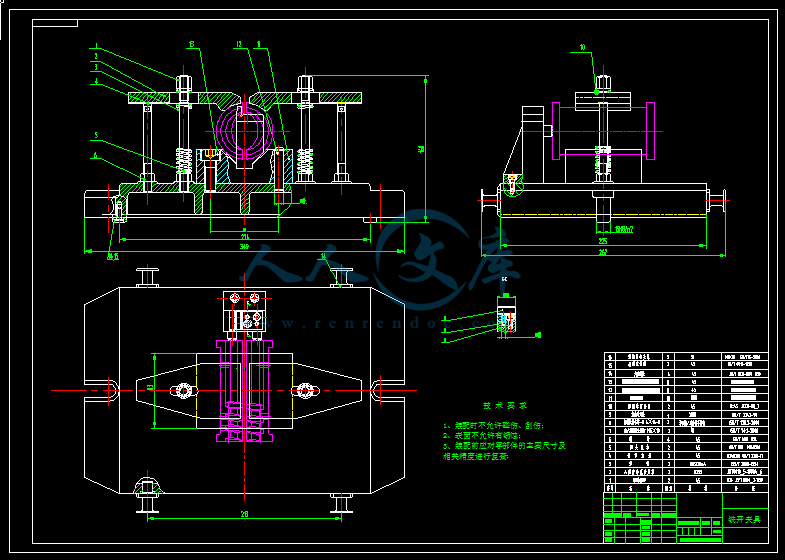

CA6140车床对开螺母夹具设计CA6140车床对开螺母铣开专用夹具设计【含CAD图纸、夹具部分说明书】
收藏
资源目录
压缩包内文档预览：
编号：20002697
类型：共享资源
大小：692.97KB
格式：ZIP
上传时间：2019-06-17
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
50
积分
- 关 键 词：
-
含CAD图纸、夹具部分说明书
CA6140车床对开螺母
CA6140车床
CA6140开
夹具设计【CAD图纸
CA6140 车床
夹具设计【含
含CAD图纸
- 资源描述：
-
- 内容简介：
-
CA6140车床对开螺母铣开夹具的设计4.1 问题的提出本夹具要用于CA6140车床对开螺母铣开的设计夹具精度等级为IT12级，粗糙度为12.5。本道工序只精铣一下即达到各要求，因此，在本道工序加工时，我们应首先考虑保证CA6140车床对开螺母铣开夹具设计的各加工精度，如何提高生产效率，降低劳动强度。4.2 夹具设计4.2.1 定位基准的选择拟定加工路线的第一步是选择定位基准。定位基准的选择必须合理，否则将直接影响所制定的零件加工工艺规程和最终加工出的零件质量。基准选择不当往往会增加工序或使工艺路线不合理，或是使夹具设计更加困难甚至达不到零件的加工精度（特别是位置精度）要求。因此我们应该根据零件图的技术要求，从保证零件的加工精度要求出发，合理选择定位基准。此零件图没有较高的技术要求，也没有较高的平行度和对称度要求，所以我们应考虑如何提高劳动效率，降低劳动强度，提高加工精度。52外圆和其两端面都已加工好，为了使定位误差减小，选择已加工好的52外圆和其端面作为定位精基准，来设计本道工序的夹具，以已加工好的52外圆的端面作为定位夹具。 为了提高加工效率，缩短辅助时间，决定用简单的螺旋压板夹紧机构作为夹紧机构。4.2.2切削力和夹紧力计算（1）刀具： YG6锯片铣刀机床： 铣床X6132 由3 所列公式 得 查表 9.48 得其中： 修正系数 z=24 代入上式，可得 F=889.4N 因在计算切削力时，须把安全系数考虑在内。安全系数 K=其中：为基本安全系数1.5 为加工性质系数1.1 为刀具钝化系数1.1 为断续切削系数1.1 所以 （2）夹紧力的计算根据工件受力切削力、夹紧力的作用情况，找出在加工过程中对夹紧最不利的瞬间状态，按静力平衡原理计算出理论夹紧力。最后为保证夹紧可靠，再乘以安全系数作为实际所需夹紧力的数值。即：安全系数K可按下式计算有：式中：为各种因素的安全系数，查参考文献5表可得： 所以有： 螺旋夹紧时产生的夹紧力按以下公式计算有：式中参数由参考文献5可查得： 其中： 螺旋夹紧力：该夹具采用螺旋夹紧机构，用螺栓通过弧形压块压紧工件，受力简图如下：图4.1 移动压板受力简图由表得：原动力计算公式 即： 由上述计算易得： 由计算可知所需实际夹紧力不是很大，为了使其夹具结构简单、操作方便，决定选用手动螺旋夹紧机构。 4.3零件加工误差分析工件在车床夹具上加工时，加工误差的大小受工件在夹具上的定位误差、夹具误差、夹具在主轴上的安装误差和加工方法误差的影响。如夹具图所示，在夹具上加工时，尺寸的加工误差的影响因素如下所述：注：V型块夹角=90。基准位移误差：工件以外圆柱面在V型块定位，由于工件定位面外圆直径有公差D，因此对一批工件来说，当直径由最小DD变大到D时，工件中心（即定位基准）将在V型块的对称中心平面内上下偏移，左右不发生偏移，即工件由变大到,其变化量（即基准位移误差）从图（a）中的几何关系退出：Y=基准不重合误差：从图（b）中设计基准与定位基准不重合，假设定位基准不动，当工件直径由最小DD变到最大D时，设计基准的变化量为，即基准不重合误差B=。从图(c)中可知，设计基准为工件的下母线。即，上述方向由a到a与定位基准变到的方向相反，故其定位误差D是Y与B之差. D=YB=0.207D=0.2070.01=0.00207D=0.00207T 即满足要求。 夹紧误差 ： 其中接触变形位移值： 磨损造成的加工误差：通常不超过 夹具相对刀具位置误差：取误差总和：从以上的分析可见，所设计的夹具能满足零件的加工精度要求。3.5定向键与对刀装置设计定向键安装在夹具底面的纵向槽中，一般使用两个。其距离尽可能布置的远些。通过定向键与铣床工作台T形槽的配合，使夹具上定位元件的工作表面对于工作台的送进方向具有正确的位置。根据GB220780定向键结构如图所示：图 3.3 夹具体槽形与螺钉图根据T形槽的宽度 a=25mm 定向键的结构尺寸如下：表 3.1 定向键数据表 BLHhD夹具体槽形尺寸公称尺寸允差d允差公称尺寸允差D25-0.014-0.0454014615624+0.0237对刀装置由对刀块和塞尺组成，用来确定刀具与夹具的相对位置。由于本道工序是完成后加工，所以选用对刀块。塞尺选用平塞尺，其结构如下图所示： 图 3.5 平塞尺图塞尺尺寸为：表 3.2 平塞尺尺寸表公称尺寸H允差dC3-0.0060.254.4确定夹具体结构尺寸和总体结构夹具体设计的基本要求（1）应有适当的精度和尺寸稳定性夹具体上的重要表面，如安装定位元件的表面、安装对刀块或导向元件的表面以及夹具体的安装基面，应有适当的尺寸精度和形状精度，它们之间应有适当的位置精度。为使夹具体的尺寸保持稳定，铸造夹具体要进行时效处理，焊接和锻造夹具体要进行退火处理。（2）应有足够的强度和刚度 为了保证在加工过程中不因夹紧力、切削力等外力的作用而产生不允许的变形和振动，夹具体应有足够的壁厚，刚性不足处可适当增设加强筋。（3）应有良好的结构工艺性和使用性夹具体一般外形尺寸较大，结构比较复杂，而且各表面间的相互位置精度要求高，因此应特别注意其结构工艺性，应做到装卸工件方便，夹具维修方便。在满足刚度和强度的前提下，应尽量能减轻重量，缩小体积，力求简单。（4）应便于排除切屑在机械加工过程中，切屑会不断地积聚在夹具体周围，如不及时排除，切削热量的积聚会破坏夹具的定位精度，切屑的抛甩可能缠绕定位元件，也会破坏定位精度，甚至发生安全事故。因此，对于加工过程中切屑产生不多的情况，可适当加大定位元件工作表面与夹具体之间的距离以增大容屑空间：对于加工过程中切削产生较多的情况，一般应在夹具体上设置排屑槽。（5）在机床上的安装应稳定可靠夹具在机床上的安装都是通过夹具体上的安装基面与机床上的相应表面的接触或配合实现的。当夹具在机床工作台上安装时，夹具的重心应尽量低，支承面积应足够大，安装基面应有较高的配合精度，保证安装稳定可靠。夹具底部一般应中空，大型夹具还应设置吊环或起重孔。确定夹具体的结构尺寸，然后绘制夹具总图。详见绘制的夹具装配图。4.5夹具设计及操作的简要说明如前所述，在设计夹具时，应该注意提高劳动生产率避免干涉。应使
