CA6140车床法兰盘84003工艺及钻Φ10孔和Φ11孔夹具设计

说明书-11页3200字数+工序卡片+工艺卡片+5张CAD图纸

CA6140车床法兰盘84003工艺及钻Φ10孔和Φ11孔夹具设计说明书.doc

夹具总装图.DWG

夹具零件图(芯轴).DWG

机械加工工艺过程卡模板.doc

毛坯图.dwg


法兰盘工艺流程.doc

法兰盘零件图.dwg

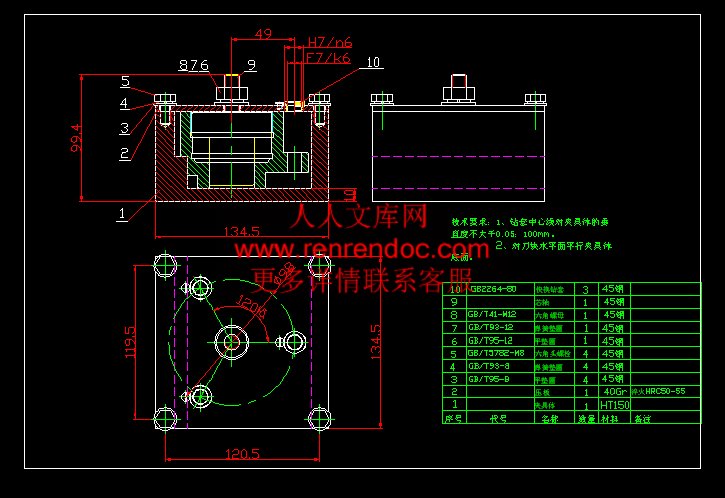

钻Φ10孔夹具装配图(钻套).dwg


目 录

工艺设计说明书 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

夹具设计说明书 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

课程设计体会 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10


第一部分 工艺设计说明书

零件图工艺性分析

1.1零件结构功用分析

  法兰盘是可用于连接其他零件或可用于增加其他零件强度的一种零件。本法兰盘是回转面和平面的结合,内部由阶梯孔和螺纹孔组成,其要求有较高的耐磨性,较高的强度和回转稳定性。


内容简介:
课 程 设 计 说 明 书 专 业: 姓 名: 学 号: 目录1、 工艺设计说明书 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12、 夹具设计说明书 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73、 课程设计体会 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 第一部分工艺设计说明书1. 零件图工艺性分析1.1零件结构功用分析法兰盘是可用于连接其他零件或可用于增加其他零件强度的一种零件。本法兰盘是回转面和平面的结合,内部由阶梯孔和螺纹孔组成,其要求有较高的耐磨性,较高的强度和回转稳定性。1.2零件技术条件分析 1)法兰盘本身精度:外圆82尺寸公差等级IT11,表面粗糙度Ra为1.6m,52尺寸公差等级为IT6,表面粗糙度Ra为1.6m,120尺寸公差等级IT14,表面粗糙度Ra为3.2m,内孔60公差等级为IT7,36尺寸公差等级IT6,64表面粗糙度Ra为1.6m,距离36为34.5的平面公差等级IT13。 2)位置精度,内孔60相对于基准面A、B的跳动量要求为0.04。 3)加工此零件时,应尽量统一定位基准,减少装夹次数,这样有利于保证零件的加工精度。1. 3零件结构工艺性分析 此法兰盘是由回转面和平面组成,由零件图可知,该零件结构较为简单,但零件精度要求高,零件选用材料HT150,该材料用于强度要求不高的一般铸件,不用人工实效,有良好的减振性,铸造性能好。对法兰盘的基本要求是高强度、高韧性、高耐磨性和回转平稳性,因而安排法兰盘加工过程应考虑到这些特点。本次设计的零件图如下: 法 兰 盘 2机加工工艺路线确定2.1加工方法分析确定该零件是法兰盘,中批量生产。由于此零件较为简单,但精度要求较高,为保证加工精度和表面粗糙度的要求,应尽量减少装夹次数,统一定位基准,由于该法兰盘是由回转面和平面组成,根据具体需要初步确定的加工方法有车、铣、磨、镗、钻等。2.2加工顺序的安排本着先粗后精、先主后次、基准先行、先面后孔的原则安排加工顺序,逐步提高加工精度,先以外圆82为粗基准粗车52的外圆、长度方向为15的右端面、长度方向为60的右端面和120的外圆,调头装夹以52的外圆、长度方向为15的右端面为基准粗车82的外圆、长度方向为60的左端面和长度方向为15的左端面,再以粗车后的外圆82为精基准半精车52的外圆、和120的外圆粗镗,半精镗36的内孔,以52的外圆、长度方向为15的右端面为基准粗镗60.4、60、64、及4X0.5的槽、58的内孔,继续半精镗64、60、及4X0.5的槽,车出M64X1.5的螺纹,以外圆82为基准粗铣长度为54的左端面和长度为34.5的两平面,以36的内孔、60.4内孔和长度为60的右端面及34.5的平面定位钻3-11和3-16.5的孔,然后扩3-16.5的孔,然后在继续钻出18和4的孔,磨82的外圆和长度为60和15的左端面,磨52的外圆、长度方向为15的右端面并切出3X0.5的槽然后倒角,以52的外圆、长度方向为15的右端面为基准精镗60的孔,以82的外圆为基准精镗36的内孔,然后用浮动镗刀块精镗36的内孔并加工出6X6的半圆槽。2.3定位基准选择先以82为基准加工52的外圆、长度方向为15的右端面和120的外圆,再以52的外圆、长度方向为15的右端面为基准加工左端部分,再以外圆定位加工内孔和螺纹,以36的内孔、6X6的半圆槽和长度为60的右端面定位钻孔、扩孔。2.4加工阶段的划分说明加工阶段分为:粗加工阶段、半精加工阶段、精加工阶段。2.5主要机加工工序简图1、铸 铸造、清理2、热处理 正火3、粗车52的外圆、长度方向为15的右端面、长度为60的右端面、120 的外圆4、粗车82的外圆、长度方向为60的左端面和长度方向为15的左端面5、半精车52的外圆和120的外圆、粗镗36的内孔、半精镗36的内孔6、粗镗60.4、60、64、及4X0.5的槽、58的内孔、半精镗64、60及4X0.5的槽、车出M64X1.5的螺纹7、粗铣长度为54的左端面和长度为34.5的两平面8、钻3-11的孔 、扩3-16.5的孔9、钻出18和4的孔10、热处理:退火11、去毛刺(在所有侧面去除机械加工所留下的毛刺)12、清洗吹净在乳化液中清洗法兰盘,保证没有铁削、油污和其他赃物,清洗时间不少于3min,清洗的同时通入压缩空气以提高清洗效果,清洗后用压缩空气吹净零件,并用擦布擦净表面。13、检验14、表面淬火15、磨82的外圆和长度为60和15的左端面、磨52的外圆、长度方向为15的右端面并切出3X0.5的槽然后倒角 16、精镗60的孔17、精镗36的内孔18、用浮动镗刀块精镗36的内孔并加工出6X6的半圆槽19、去毛刺吹净20、检验3第8号工序切削用量及工时定额确定 钻3-11的孔:切削用量:ap=15 由表7.3-1得f=0.6mm/r 由表7.3-11得 v=12m/min n=318v/d=318x12/11=347r/min工时定额:T2=Lw+Lf+Lt/fn=15+9.35+0/0.6X347=0.12 min (Lf=dm/2cotkr=11/2cot120=9.35)T基=15X11/347X0.6X15=0.05 min由表3.3-9得装夹工件的时间为0.17 min由表3.3-10得松卸工件的时间为0.15 min由表3.3-11得操作时间为0.4 min由表3.3-12得测量工件的时间为0.04min则T1=0.76 min T3=47 min T4=15 min T总1=62.81min 扩3-16.5的孔: 切削用量:ap=10 由表7.3-2得f=0.6mm/r 由表7.3-12得v=25.1m/min则n =318v/d=318X25.1/16.5=484r/min工时定额:由表7.4-1得T2=iw+lf+lt/fn=(10+1.62)/(0.6x484)=0.04min【lf=(dm-dw)/2cotkr=(16.5-11/2cot120=1.62)】由表3.3-9得装夹工件时间为0.17min 由表3.3-10的松卸工件时间为0.15min由表3.3-11得操作机床时间为0.42 min 由表3.3-12得测量工件时间为0.05minT1=0.79min T3=47min T4=15min T基=10x16.5/484x0.6x10=0.06minT总2=62.89 min T总=125.7 min 第二部分第8号工序夹具设计说明书1. 工序尺寸精度分析由工序图可知此工序的加工精度要求不高,具体加工要求如下:钻3-11孔,深度为15.5,并扩3-16.5孔,深度为10.25,无其它技术要求,该工序在摇臂钻床上加工,零件属中批量生产。2. 定位方案确定根据该工件的加工要求可知该工序必须限制工件五个自由度,即x移动、y移动、x转动、y转动、z转动,但为了方便的控制刀具的走刀位置,还应限制z移动一个自由度,因而工件的六个自由度都被限制,由分析可知要使定位基准与设计基准重合。选以36的内孔和长度为60的右端面及长度为34.5的平面为定位基准。(见工序图)3. 定位元件确定1、选择定位元件:由于本工序的定位面是36的内孔和长度为60的右端面及长度为34.5的平面,所以夹具上相应的定位元件选为两个平面和一个芯轴。(注:定位基准选择及受力分析见工序图)2、确定定位元件尺寸、极限偏差和定位元件间位置尺寸及其极限偏差:由图可知此工序的加工精度要求不高,由于其定位孔的尺寸为34.6,所以芯轴的尺寸为: 基本尺寸为34.6,公差为0.05(如图)根据工件的实际情况,底板的长度选为134.5mm,宽度为134.5mm,高度为70.4mm。4. 定位误差分析计算(1)分析计算孔的深度尺寸15.5的定位误差:用内孔表面定位和平面定位,工件定位面是内孔表面和平面,定位元件的定位工作面是芯轴表面和平面,定位基准是内孔中心线,当工件内孔直径发生变化时其中心线和芯轴中心发生相对移动。芯轴定位误差计算如下:jb=0db=1/2(Dmax-dmin)=0.075dw=db =0.075 由于孔的公差属于自由公差,取13级公差,则dw=0.0751/3T,因此定位准确。(1) 分析计算平面定位误差:jb=0db=0dw=05.设计钻套,连接元件及夹具体,钻模板:由于此工件是中批量生产,故选用GB2264-80快换钻套,选用固定式钻模板。根据钻床T型槽的宽度,决定选用GB2206-80宽度B=14,公差带为h6的A型两个定位键来确定夹具在机床上的位置。夹具选用灰铸铁的铸造夹具体,其基本厚度选为20mm,并在夹具体底部两端设计出供T型槽用螺栓紧固夹具用的U型槽耳座。6.夹具总装草图第三部分课程设计体会经过此次课程设计,内心感触颇深,课程设计环节可以说既是对我们在校学习成果的检验,又是一次综合运用所学知识的一次机会。我在想我能在下面几方面得到锻炼: (1)运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识,正确地解决一个零件在加工中的定位,夹紧以及工艺路线安排,工艺尺寸确定等问题,保证零件的加工质量。(2)提高结构设计能力。通过设计夹具的训练,获得根据被加工零件的加工要求,设计出高效,省力,经济合理而能保证加工质量的夹具的能力。(3)学会使用手册以及图表资料。掌握与本设计有关的各种资料的名称,出处,能够做到熟练的运用。 参考文献1 陈明等.机械制造工艺学M.北京:机械工业出版社,2005.82 杨黎明.机床夹具设计手册M.北京:国防工业出版社,19963 胡凤兰.互换性与技术测量M.北京:高等教育出版社,2005.24 徐 灏.机械设计手册M.(第2版),北京:机械工业出版社,2000.65 张秀艳.画法几何及机械制图M.北京:高等教育出版社,2004.76 周开勤.机械零件手册M.(第5版),北京:高等教育出版社,20017 艾 兴.切削用量简明手册M.(第3版),北京:机械工业出版社,2008.18 李云等.机械制造工艺及设备设计指导手册M.北京:机械工业出版社,2004.69 朱传礼.高等学校毕业设计(论文)指导手册M.北京:高等教育出版社,2007.1210 李益民.机械制造工艺设计简明手册M.北京:机械工业出版社,2010.1宁波大红鹰学院机械加工工艺过程卡片产品型号零件图号资料编号产品名称零件名称共2页第1页材 料 牌 号HT150毛 坯 种 类铸铁毛坯外形尺寸每毛坯件数每 台 件 数备 注 工 序 号 工 名 序 称工 序 内 容 车 间 工 段设 备工 艺 装 备工 时1铸铸造,清理2热处理正火3粗车粗车52外圆,长度为15的右端面,65的右端面、120的外圆CA6140三爪卡盘、游标卡尺、车刀1.54min73.84min4粗车粗车82外圆、65左端面、15左端面CA6140三爪卡盘、游标卡尺、车刀1.57min75.94min5半精车半精车52外圆, 120的外圆、粗镗36的内孔、半精镗36的内孔CA6140三爪卡盘、游标卡尺、千分尺、车刀、车用镗刀、2.4227.96粗镗粗镗64、60内孔、半精镗64、60、CA6140三爪卡盘、游标卡尺、千分尺、车用镗刀、车刀5.1230.457粗铣 粗铣54及34.5的两平面铣床虎钳、游标卡尺、铣刀1.9875.028钻 钻3-10的孔、扩3-16的孔钻床专用夹具、游标卡尺、11的钻头、16.5的扩孔钻头1.55125.79热处理 退火10去毛刺 去除机械加工所留下的毛刺钳工台 虎钳、锉刀11清理并吹净在乳化液中清洗零件保证没有赃物并吹净清洗机12检验检验以上加工尺寸检验台上游标卡尺、千分尺14热处理 表面淬火 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期)标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工艺过程卡片产品型号零件图号资料编号产品名称零件名称共2页第2页材 料 牌 号HT150毛 坯 种 类铸铁毛坯外形尺寸每毛坯件数每 台 件 数备 注 工 序 号 工 名 序 称工 序 内 容 车 间 工 段设 备工 艺 装 备工 时15磨 磨82的外圆、15的左端面及65的左端面、磨52的外圆、15的右端面并切出3X2的槽然后倒角外圆磨床游标卡尺、千分尺、砂轮、卡规、1.15156.1516精镗 精镗60的内孔镗床塞规、镗刀1.284.417精镗 精镗36的内孔镗床千分尺、镗刀0.47718精镗 浮动镗刀块精镗36的内孔并加工出5X6半圆槽镗床塞规、浮动镗刀块0.478.8419去毛刺吹净 去除所有残余的毛刺钳工台20检验检验检验台上游标卡尺、千分尺、塞规、卡规 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期)宁波大红鹰学院机械加工工序卡片产品型号零件图号产品名称法兰盘零件名称法兰盘共5页第1页车间工序号工序名称材 料 牌 号3粗车52外圆,长度为15的右端面,60的右端面、120的外圆HT150毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸造设备名称设备型号设备编号同时加工件数车床CA6140夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时 (分)准终单件1.5473.84工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1安装三爪卡盘00002粗车52外圆三爪卡盘、车刀、游标卡尺257460.92.8201.543粗车15右端面三爪卡盘、车刀、游标卡尺257460.92.25201.544 粗车65右端面三爪卡盘、车刀、游标卡尺257460.92.3201.545 粗车120的外圆三爪卡盘、车刀、游标卡尺257460.93.5201.54 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期)标 记处数更改文件号签 字 日期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号产品名称法兰盘零件名称法兰盘共5页第2页车间工序号工序名称材 料 牌 号5半精车52外圆, 120的外圆、粗镗36的内孔、半精镗36的内孔HT150毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸造设备名称设备型号设备编号同时加工件数车床CA6140夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时 (分)准终单件2.4227.9工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1安装三爪卡盘00002半精车52的外圆 三爪卡盘、千分尺、车刀5781000.151.810.31.23半精车120的外圆三爪卡盘、游标卡尺、车刀5781000.151.510.31.24粗镗36的内孔三爪卡盘、千分尺、车用镗刀11291100.32.110.140.85半精镗36的内孔三爪卡盘、千分尺、车用镗刀11081150.151.510.070.4 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期)标 记处数更改文件号签 字 日期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号产品名称法兰盘零件名称法兰盘共5页第3页车间工序号工序名称材 料 牌 号7粗铣54及34.5的两平面HT150毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸造设备名称设备型号设备编号同时加工件数铣床夹具编号夹具名称切削液虎钳工位器具编号工位器具名称工序工时 (分)准终单件1.9875.02工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1安装虎钳00002粗铣54的平面虎钳、游标卡尺、铣刀3411200.252.512.21.983粗铣34.5的平面虎钳、游标卡尺、铣刀3411200.252.512.21.98 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期)标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院
