带式运输机传动装--二级直齿圆柱齿轮减速器设计【V=19,P=4.25】

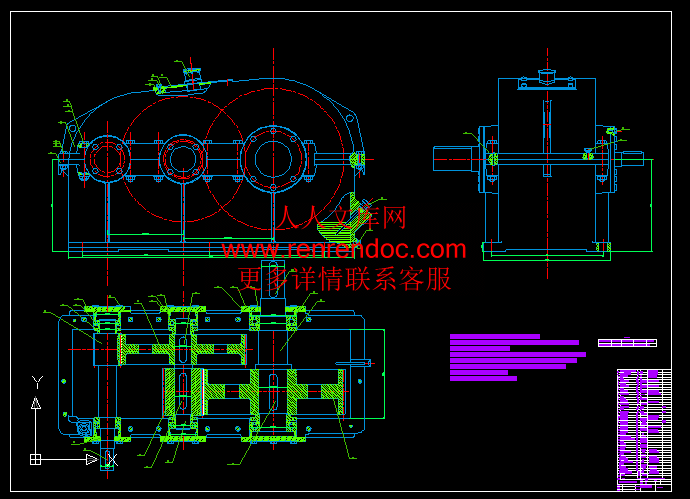

24页-4100字数+说明书+3张CAD图纸

从动轴.dwg

带式运输机传动装--二级直齿圆柱齿轮减速器设计说明书【V=19,P=4.25】.doc

装配图.dwg

齿轮.dwg


设计题目:二级直齿圆柱齿轮减速器

要求:拟定传动关系:由电动机、V带、减速器、联轴器、工作机构成。

工作条件:双班工作,有轻微振动,小批量生产,单向传动,使用5年,运输带允许误差5%。

知条件:运输带卷筒转速,

              减速箱输出轴功率马力。

传动装置总体设计:

    1. 组成:传动装置由电机、减速器、工作机组成。

2. 特点:齿轮相对于轴承不对称分布,故沿轴向载荷分布不均匀,要求轴有较大的刚度。

3. 确定传动方案:考虑到电机转速高,传动功率大,将V带设置在高速级。 其传动方案如下:


选择电机

计算电机所需功率: 查手册第3页表1-7:

-带传动效率:0.96

-每对轴承传动效率:0.99

-圆柱齿轮的传动效率:0.96

-联轴器的传动效率:0.993

 —卷筒的传动效率:0.96

 说明:

 -电机至工作机之间的传动装置的总效率:



2确定电机转速:查指导书第7页表1:取V带传动比i=24

 二级圆柱齿轮减速器传动比i=840所以电动机转速的可选范围是:


 符合这一范围的转速有:750、1000、1500、3000
