圆柱齿轮的加工工艺及插齿夹具设计
说明书 20页5800字数+工序卡片+工艺卡片+5张CAD图纸
任务书.doc

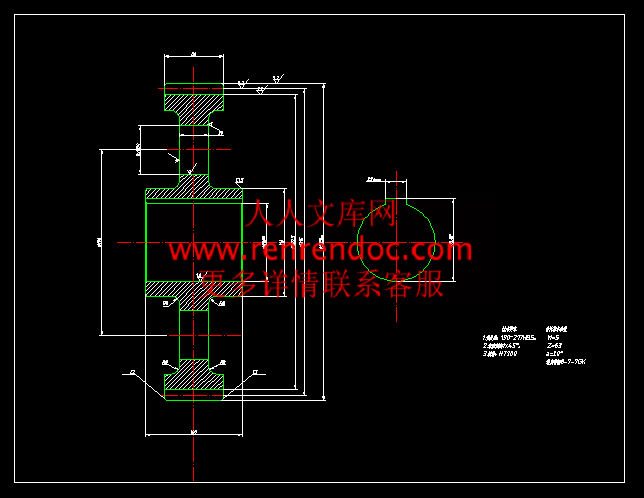

圆柱齿轮毛坯图.dwg
圆柱齿轮的加工工艺及插齿夹具设计说明书.doc
圆柱齿轮零件图.dwg
夹具体.dwg
心轴.dwg
插齿夹具装配图.dwg
机械加工工序卡.doc
机械加工工艺过程卡.doc
目录
序 言10
一、零件的工艺分析10
（一）零件的作用10
（二）零件的工艺分析10
二、工艺规程设计11
（一）确定毛坯的制造形式11
（二）基面的选择11
（二）确定工艺路线11
（三）确定切削用量及基本工时14
三、夹具设计27
3.1 夹具的定位方案27
3.2 夹紧机构27
3.3 误差分析27
3.4 夹紧力的计算29
四、总结30
五、参考文献32
机械加工工艺过程综合卡片33
附件图纸
序 言
机械制造工艺学的毕业设计是在我们学完了机械专业所有的基础课程和专业课程之后进行的。这是我们对所学知识一次深入的综合复习与应用，也是对我们在大学所学知识的一次综合考察，因此我们要充分重视这次毕业设计实践。
就我个人而言，我希望通过这次机械工艺设计实践更深得巩固所学知识，将理论与实践结合起来，从实际运用中提升自己的分析问题和解决问题的能力，进一步提高计算、制图能力，能比较熟练地查阅和使用各种技术资料等，并养成严谨的工作作风和独立的工作能力，为将来从事的工作打下良好的基础。
由于能力有限，设计中尚存在很多不足的地方，希望各位老师给予指导。
零件的工艺分析
零件的作用
题目所给定的零件是车床主轴上的圆柱齿轮，是圆柱齿轮的一部分，该圆柱齿轮是一个外齿轮，它与花键轴套在一起，通过右端的两个与轮齿相对应的槽与拔叉相配合，然后和内齿轮啮合组成齿轮副，从而传递动力；有时还可以利用脱开的外齿轮兼作齿轮传动用，且与不同齿数齿轮啮合，可以得到不同的传动比，从而改变机器运行的转速，实现变速或换挡功能。
零件的工艺分析
- 内容简介：
-
航空职业技术学院毕业设计任务书专业： 机械设计与制造 设计题目： 齿轮加工工艺及夹具设计 生产纲领： 6000 件/年课程设计内容：1.零件图 1张 2.毛坯图 1张3.机械加工工艺过程卡片 1套4.机械加工工序卡 1套5.夹具装配图及部分零件图 2-4张6.说明书 1份指导教师：1课 程 设 计 说 明 书圆柱齿轮加工工艺及夹具设计专 业 ： 机械设计与制造 班 级 ： 姓 名 ： 指导教师 ：目录序 言10一、零件的工艺分析10（一）零件的作用10（二）零件的工艺分析10二、工艺规程设计11（一）确定毛坯的制造形式11（二）基面的选择11（二）确定工艺路线11（三）确定切削用量及基本工时14三、夹具设计273.1 夹具的定位方案273.2 夹紧机构273.3 误差分析273.4 夹紧力的计算29四、总结30五、参考文献32机械加工工艺过程综合卡片33附件图纸 序 言机械制造工艺学的毕业设计是在我们学完了机械专业所有的基础课程和专业课程之后进行的。这是我们对所学知识一次深入的综合复习与应用，也是对我们在大学所学知识的一次综合考察，因此我们要充分重视这次毕业设计实践。就我个人而言，我希望通过这次机械工艺设计实践更深得巩固所学知识，将理论与实践结合起来，从实际运用中提升自己的分析问题和解决问题的能力，进一步提高计算、制图能力，能比较熟练地查阅和使用各种技术资料等，并养成严谨的工作作风和独立的工作能力，为将来从事的工作打下良好的基础。由于能力有限，设计中尚存在很多不足的地方，希望各位老师给予指导。一、 零件的工艺分析（一） 零件的作用题目所给定的零件是车床主轴上的圆柱齿轮，是圆柱齿轮的一部分，该圆柱齿轮是一个外齿轮，它与花键轴套在一起，通过右端的两个与轮齿相对应的槽与拔叉相配合，然后和内齿轮啮合组成齿轮副，从而传递动力；有时还可以利用脱开的外齿轮兼作齿轮传动用，且与不同齿数齿轮啮合，可以得到不同的传动比，从而改变机器运行的转速，实现变速或换挡功能。（二） 零件的工艺分析从零件图上可以看出，该零件的结构比较复杂，加工表面比较多，且轮齿的加工精度比较高。其主要加工表面可以分为三个部分：一、主要加工表面的尺寸：1) 以外圆柱齿轮为中心的一组加工面。这一组加工表面包括：m=5mm、z=63、B=mm的圆柱齿轮及两端1的倒角，外圆， mm外圆和宽22mm的槽。2) 以花键孔为中心的一组加工面。这一组加工面包括：花键孔及其倒角，mm的孔， mm孔和mm。3) 左、右端面。这一组加工表面主要是右表面85mm的槽面。二、 以上加工表面的主要技术要求：（1） 齿轮三个公差组精度等级为7-6-6，轮齿表面粗糙度为0.8，齿面要求淬硬到HRC4550，并且齿面与孔中心轴线要保证同轴度0.015mm，齿轮倒角1。（2） 花键孔，内径定心，要有10个等分的花键齿，并保证齿侧壁粗糙度为1.6。（3） 右端宽85、22mm的槽，与齿轮有相对位置精度要求。（4） 中间拔叉槽宽22mm，深9mm，侧壁粗糙度为3.2。（5） 除两端面的粗糙度为12.5，其余表面粗糙度为6.3。由以上分析可知。对于这三组加工表面来讲，可以先选择其中一组加工表面进行加工，然后以加工过的表面为基准，加工其他两组表面，并保证它们之间的相互位置。二、 工艺规程设计（一） 确定毛坯的制造形式 由生产计划可知，该零件为成批生产。零件材料为45钢，由于零件本身的作用，考虑到其在运行过程中会经常的正、反向行驶，并经常“离”、“合”，故零件在工作过程中经常承受交变及冲击性载荷，齿轮面也应该有较强的硬度，因此应该选用锻件，以便金属纤维不被切断，保证零件的工作可靠性。由于零件为大批生产，而且零件的尺寸不大，可以采用模锻成型，从而提高生产率，保证加工精度。（二） 基面的选择 定位基准的选择是拟定零件加工路线的、确定法加工方案前的重要工作。基准选择的合理、可靠，直接影响到加工质量和生产效率。对于保证零件的尺寸精度和位置精度有着决定性的作用，同时可以使生产率得以提高。反之，就会出现各种问题，更有甚者还会造成大批废品零件，使生产无法正常进行。我们在选择基准的时候通常考虑下面几个问题：1) 以哪一个表面作为精基面或统一基准，可以保证加工精度和高的生产效率；2) 为加工精基面或统一基准，应采用哪一个表面作为粗基准；3) 是否有特殊表面需要采用统一基准以外的精基面。 在选择基准的时候，应尽量做到设计基准与定位基准重合。对于圆柱齿轮这样的盘套类零件，根据该零件的工作特点和加工要求，选择定位面基准如下：粗基面：以外圆和一个端面作为粗基面，镗、拉内孔。精基面：齿轮基圆的基准是内孔80+0.035 0mm的内圆表面，所以精基准为内孔80+0.035 0mm的内圆表面，选择花键孔和一个端面作为精基面，加工齿轮，mm， mm外圆和宽22mm的槽以花键孔和右端面作为定位基面；加工85.4mm的槽面以花键孔和左端面作为主要定位基面。（二）确定工艺路线制定工艺路线是使零件的几何形状、尺寸精度及位置精度等技术要求得到合理的保证。尤其在这种大批量生产纲领时，采用合理的工艺路线可以大大提高生产率，使生产成本降低，并获得可观的经济效益。一、加工方法的确定零件各表面加工方法的选择，首先要保证加工表面的加工精度和表面粗糙度要求，然后需要考虑生产率和经济性方面的要求，在选择时，应根据各种加工方法的特点及其经济加工精度和表面粗糙度，结合零件的特点和技术要求综合考虑。该工件毛坯经模锻成型，孔已铸出。其各表面加工方法如下：左、右端面： 粗车各外圆表面和宽22mm的槽：粗车半精车mm等孔： 粗镗半精镗齿轮： 滚齿剃齿珩齿花键槽： 粗镗半精镗拉键槽校正84.5的槽： 粗铣半精铣二、零件各表面加工顺序的确定10。 加工阶段的划分 为了达到规定的技术要求，该圆柱齿轮的加工可以分为上个加工阶段1) 粗加工阶段 车外圆、端面，镗内孔、花键孔；2) 半精加工阶段 以拉出的花键孔为主要精基准，精车外圆，滚齿、铣84.5mm的槽和剃齿；3) 精加工阶段 校正花键孔，并以校正好的花键孔为精基准，珩齿。10。 加工顺序的安排1) 机械加工顺序的安排 根据机械加工顺序安排时应遵循的原则，考虑到该工件的具体特点，先安排外圆、端面、内孔的加工。由于花键孔是后面各表面加工的主要精基准，所以接着安排花键孔的拉削。花键孔加工好以后，以花键孔为精基准，精车外圆，铣铣84.5的槽和剃齿，然后安排花键孔的校正，珩齿。2) 热处理的安排 由于毛坯为模锻件，在机械加工之前应进行真货处理，消除锻造应力，境地硬度，改善切削性能。在粗加工之后，安排第二次热处理调质处理，提高零件的综合力学性能，最后根据零件的技术要求，对轮齿表面进行淬火处理，以得到较高的表面硬度，提高其耐磨性。3) 辅助工序的安排 检验工序：在热处理之后安排中间检验工序，最后安排终检工序，还有安排钳工去毛刺，安排清晰工序，最后还要将零件油封，库存。10。 工序的组合根据零件的生产规模以及零件的结构特点还有加工方法，为了尽可能减少安装次数，在一次加工中安排多面加工，以保证高的表面相互位置精度，考虑使用通用机床夹具，并采用工序集中的原则来组合工序。10。 工艺路线的确定 工 序 号 工序名称与内容 车床刀具量具夹具时间定额01铸造10粗车车内径至 75mm齿轮外圆车至 330mmCA614045端面游标卡尺三爪卡盘10.720粗车车端面 110mm 距轮辐侧面38mmCA614090外圆车游标卡尺三爪卡盘10.730精车内径加工至 80mm外面加工至 325mmCA614045镗刀内径千分尺三爪卡盘2.3840精车倒头外圆加工至 325mmCA614045镗刀内径千分尺三爪卡盘1.6450插槽以 325mm 外圆及一端面定位插键槽B5020刃长22 插内径千分尺组合夹具1.3760插齿以 80mm 及一端面定位滚齿m=5,z=63,a=20Y54盘型插齿刀千分尺组合夹具2.3370检验按图样检验工件各部尺寸及精度以上工艺过程详见机械加工工艺过程综合卡片。10。 工序确定零件机械加工工艺路线拟定后还需要对每一工序进行设计。其主要内容包括：确定每一工步的加工余量、计算各工序的工序尺寸及公差、选择各工序所选用的机床及工艺装备、确定切削余量、计算工时定额。（1）加工余量的确定机械加工余量对工艺过程有一定的影响，余量不够，不能保证零件的加工精度，余量过大，不但增加机械加工劳动量，而且增加了材料、刀具、能源的消耗，从而增加了成本，所以必须合理地安排加工余量。根据零件毛坯条件：材料为45钢，生产类型为成批生产，采用在锻模上得到模锻毛坯。本设计采用查表修正法和经验估值法相结合确定各加工表面的机械加工余量、工序尺寸和毛坯尺寸。1) 轴向长度方向加工余量该零件的端面我们只用到了粗车，查表余量为2mm。2) 外圆表面加工余量由于左端外圆比右端外圆直径只小2mm，所以根据大端外圆表面加工余量按外圆查表得：精车，Z=1.8，2Z=3.6；粗车Z=2.5，2Z=5.0 加工方法基本尺寸余量公差半精车 1.8 -0.25粗车2.7-0.63 3)内孔表面加工余量 工件内孔为阶梯孔，其中花键孔的精度要求比较高，故锻造时取统一内径，加工余量按内孔查表得：半精镗时，2Z=1.1，公差为+0.035，粗镗时2Z=2.0，公差为+0.22；（三） 确定切削用量及基本工时完成零件加工的一个工序的时间定额，通常称为单件时间定额。可以按照下式计算：式中：单件时间；基本时间；辅助时间；工作地点技术服务时间；工作地点组织服务时间；休息及生理需要时间。基本时间与辅助时间之和称为工序时间，即综上所述，单件时间定额的基本公式如下：即：计算切削用量1) 粗车左端面，外圆车刀代替端面车刀，刀具根据加工余量和机床刚度，选择吃刀深度。一次走刀。进给量刀具耐用度理论切削速度: 确定机床主轴转速:选择所以实际切削速度切削工时：取所以2) 粗车外圆 采用外圆车刀余量134.5-129.8=4.7 mm因此一次走刀进给量理论切削速度: 确定机床主轴转速:为了加工工人操作方便,依然选择机床转速所以实际切削速度切削工时：切入长度: 粗车右端外圆时,从mm切至长l=56.9mm余量134.5-131.8=2.7mm, 进给量理论切削速度: 确定机床主轴转速:选择机床转速所以实际切削速度切入长度: 3) 粗车左端小台阶.余量129.8-116.8=13mm.单边余量13/2=6.5mmYT15切削深度5mm,所以选择两次走刀.,理论切削速度: 确定机床主轴转速:选择机床转速所以实际切削速度切削工时： 4) 粗车槽用切槽车刀，车槽刀宽6mm.刀头长度16mm刀杆截面1016单边余量单边余量18/2=9mm。两次走刀刀具为t=3600s=60min理论切削速度: 确定机床主轴转速:选择机床转速实际切削速度切削工时： 5) 半精车，余量Z=1.8 一次走刀,进给量f=0.35,用YT15材料外圆车刀。理论切削速度: 机床主轴转速:选择机床转速实际切削速度 6) 半精车槽 YT15材料切槽刀。车槽刀宽6mm.刀头长度16mm刀杆截面1016。余量111.8-110=1.8，单边余量Z/2=0.9。取理论切削速度: 机床主轴转速:选择机床转速实际切削速度 7) 半精车外圆用YT15余量129.8-128=1.8，单边余量Z/2=0.9。取理论切削速度: 机床主轴转速:为了方便，仍选择机床转速实际切削速度 8) 半精车右端外圆余量Z=131.8-130=1.8，单边余量Z/2=0.9。取理论切削速度: 机床主轴转速:为了方便，仍选择机床转速实际切削速度切削工时： 9) 粗镗至 2Z=2.2 用YT15镗刀伸出的长度100mm理论切削速度: 机床主轴转速:为了方便，仍选择机床转速实际切削速度切削工时： 半精镗时,从至 2Z=1.1 为了方便，仍选择机床转速实际切削速度切削工时： 10) 粗镗 2Z=18.9 Z=9.45mm 两次走刀理论切削速度: 机床主轴转速:取实际切削速度切削工时： 半精镗时,从至 2Z=1.3 Z=0.65mm 一次走刀机床主轴转速:取实际切削速度切削工时： 11) 粗镗 2Z=12.9 Z=6.45mm 两次走刀理论切削速度: 机床主轴转速:取实际切削速度切削工时： 半精镗时,从 2Z=1.3 Z=0.65mm 机床主轴转速:取实际切削速度切削工时： 拉键槽单面余量h=3.1mm拉削长度l=64mm取考虑校准部分的长度系数考虑机床返回行程系数K=1.40拉刀齿升切削速度拉刀齿距： 因此三、 夹具设计本夹具是插齿专用夹具。3.1 夹具的定位方案 以端面及 孔为定位基准，采用平面在定位盘的短圆柱面及台阶面上定位。中间圆柱用夹紧工件，圆柱于台阶面上方处沿夹具45开孔用于固定工件孔与x、y轴方向45偏差。其中台阶平面限制3个自由度，短圆柱台限制2个自由度。3.2 夹紧机构旋紧上部螺母，运用手动夹紧可以满足。采用螺母压紧压板夹紧工件，压板夹紧主要防止工件在铣销力下产生倾覆和振动，手动螺旋夹紧可。3.3 误差分析定位盘的直径与内孔配合间隙误差分析。它们的最大间隙为：68.009-67.94=0.069mm。最小间隙为：67.979-67.97=0.009mm。其间隙范围为：0.0090.069mm。(间隙是孔的尺寸减去相配合轴的尺寸之差为正，所以为间隙配合)：误差分析该工件的定位基准圆心将由于配合状态的不同可能在最大范围内变动，如图所示为0.069是工件圆心的变动范围而形成了定位误差。其理想定位基准为O点，则它们的间隙为0.009mm，由于安装工件后，在工件套上压力板，并锁上螺母，这样把工件装在夹具上的倾斜度减得很小，几乎为0。所以不需要考虑工件的倾斜度误差。定位误差是由于工件定位不准或定位盘与工件配合有间隙。（间隙越大误差值则越大）：误差计算对于间隙范围尺寸0.009-0.069误差计算：在铣床上加工，其平均经济精度为级，查表得0.05。定位销与工件角度误差分析：角度与间隙分析在工件与夹具间套上一根定位销，此时工件只沿定位销直线串动，串动范围为0.069mm，或在销与工件孔的间隙变动，而其它变动范围很小，大小主要由定位销与工件配合间隙来定的。:计算两者的间隙配合的间隙误差：角度计算它们的偏移的最大角度为：arctan A=0.007经查表夹具上45角公差取T0.5 (是定位误差的一部分)。铣床平均加工经济精度10级，查表得0.08 所以角的定位误差为：3.4 夹紧力的计算夹紧力的作用点位置和方向确定以后，还需要合理地确定夹紧力的大小，夹紧力不足便会使工件在切削过程中产生位移并容易引起振动，夹紧力过大又会造成工件或夹具不应有的变型或表面损伤，因此，应对所需的夹行计算。理论上，夹紧力的大小应与作用在工紧力进件上的其他力相平衡；实际上，夹紧力的大小还与工艺系统的刚度、夹紧机构的传递效率等因素有关。采用估算法确定夹紧力的大小，根据工件所受切销力、夹紧力、摩擦力等作用的情况，实际夹紧力Fs等于计算出切销力F乘以安会系数K：Fs=F*K安全系数K的选择应根据切削的具体情况和所用夹紧机构的特点来选取，一般粗加工或断续力切削时取K=2.53；精加工和连续切削时取K=1.52；如果夹紧力的方向和切削力的方向相反，为了保证夹紧K值可取2.53。计算切削力的指数公式：F=C a f a z d K其中查表得： C=96.6; a=16mm; KF=0.88; f=0.08mm/r; yF=0.75 a=12.5mm; z=6 ;d=16; qe=-0.87; 代入计算得：F=96.6160.0812.56160.88=985.95N实际切削力为：Fs=985.952.5 =2464.875N(摩擦系数只在夹紧机构有足够刚性时才考虑) 参考文献金属切削手册四、 总结本次毕业设计是我们在大学阶段的第一次工艺方面的设计，由于缺乏经验，在设计过程中难免存在很多的不足。经过我们讨论分析和总结，发现我们存在的问题有一下几点：毛坯形状与目标零件形状差距太远，加工时部分位置需要切除的金属层就会太厚，如外径较小的外圆部分及内径较大的内孔部分，就需要多次走刀，浪费材料及加工工时，生产效率低下。同时计算生产时间时需要考虑多次走刀，比较麻烦应该首先将毛坯选择成和目标零件的形状基本一致，可以减少我们的工作量，同时便宜加工。五、 参考文献1赵家奇机械制造工艺学课程设计指导书（第2版）M.北京：机械工业出版社，2000.102李 云机械制造及设备指导手册M.北京：机械工业出版社，1997.83孟少农机械加工工艺手册M.北京：机械工业出版社，1991.94徐圣群简明加工工艺手册M.上海：科学技术出版社，1991.25徐圣群简明加工工艺手册（第2版）M.北京：机械工业出版社，2003.140宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称零件名称圆柱齿轮共24页第1页车间工序号工序名称材 料 牌 号10车HT200毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸件11设备名称设备型号设备编号同时加工件数车CA61401夹具编号夹具名称切削液三爪卡盘开工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量走刀长度走刀次数工时定额r/minm/smm/rmmmin10粗车 325 外圆专业夹具、外径千分尺6364.30.736023.7820粗车 325 端面专业夹具、游标卡尺63670.7327.511.4830右端 110 外圆专业夹具、游标卡尺20075.40.812721.0640右端 110 端面专业夹具、游标卡尺20075.40.731511.5250车R8专业夹具、游标卡尺25095.20.312.2522.460C1.5专业夹具、游标卡尺25086.350.21.510.46宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称零件名称圆柱齿轮共24页第2页车间工序号工序名称材 料 牌 号10车毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸件11设备名称设备型号设备编号同时加工件数车CA61401夹具编号夹具名称切削液专用夹具开工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量走刀长度走刀次数工时定额r/minm/smm/rmmMin10粗车左端 325 端面专业夹具、游标卡尺63670.7327.511.4820半精车左端 325 外圆专业夹具、外径千分尺6364.31.026013.7830粗车左端 110 断面专业夹具、游标卡尺20075.40.861511.5240粗车粗车左端 110 外圆专业夹具、游标卡尺20075.40.812721.0650车左端R8专业夹具、游标卡尺25094.20.312.5622.460倒角C1.5专业夹具、游标卡尺25086.350.21.510.46宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称零件名称圆柱齿轮共24页第3页车间工序号工序名称材 料 牌 号50车毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸件11设备名称设备型号设备编号同时加工件数车CA61401夹具编号夹具名称切削液专用夹具开工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量走刀长度走刀次数工时定额r/minm/smm/rmmMin10车齿端面倒角C2专业夹具、游标卡尺10010080.02411.64宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称零件名称圆柱齿轮共24页第4页车间工序号工序名称材 料 牌 号20镗孔HT200毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸件11设备名称设备型号设备编号同时加工件数车CA61401夹具编号夹具名称切削液专用夹具开工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量走刀长度走刀次数工时定额r/minm/smm/rmmMin10粗镗 80内径千分尺32073.350.4110011.3220半精镗 80内径千分尺450110.20.210010.5230精镗 80内径千分尺56039.80.1210010.5240倒角C1.5内径千分尺4001030.24210.52宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称零件名称圆柱齿轮共24页第5页 车间
