支架零件的机械加工工艺规程及加工Φ30H7孔的工艺装备设计【4张图纸】【课设】

收藏

压缩包内文档预览:
预览图
编号:270740    类型:共享资源    大小:282.28KB    格式:RAR    上传时间:2014-03-27 上传人:上*** IP属地:江苏
25
积分
关 键 词:
支架零件 的机械 加工工艺 规程及加工 Φ30H7孔 的工艺装备设计
资源描述:

支架零件的机械加工工艺规程及加工Φ30H7孔的工艺装备设计

15页 4900字数+说明书+工艺卡片+工序卡片+4张CAD图纸

加工工序卡片.doc

夹具体零件图.dwg

夹具体零件图.exb

夹具装配图.dwg

夹具装配图.exb

支架毛坯图.dwg

支架毛坯图.exb

支架零件图.dwg

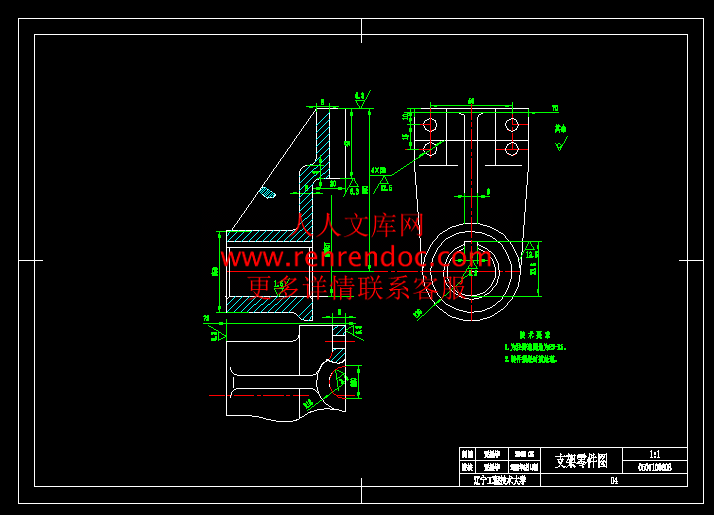

支架零件图.exb

支架零件的机械加工工艺规程及加工Φ30H7孔的工艺装备设计说明书.doc

机械加工工艺过程卡片.doc


摘 要

    设计内容:设计“支架”零件的机械加工工艺规程及加工φ30H7孔的工艺装备,并绘制出支架零件图、毛坯图、夹具装配图,填写工艺卡片,编制课程设计说明书。

   设计意义:通过该课程设计,将所学理论与生产实践相结合, 锻炼了自己分析问题、发现问题、解决问题的能力,在这个过程中我独立地分析和解决了零件机械制造的工艺问题,设计了机床专用夹具这一典型的工艺装备,提高了结构设计能力,增强了专业技能,为今后的毕业设计及对自己未来将从事的工作进行了一次适应性训练,从而打下了良好的基础。在设计中调整了心态,懂得做事要细心,有信心,磨练了意志,强化了自我。


                    目 录

 序言……………………………………………………………1


一、零件的工艺分析及生产类型的确定…………………… 2

 1.零件的工艺分析……………………………………………2

2.零件的生产类型 ………………………………………… 2

二、选择毛坯,确定毛坯尺寸,设计毛坯图 ………………2

1.选择毛坯 ………………………………………………… 2

2.确定机械加工余量 ……………………………………… 3

3.确定毛坯尺寸 …………………………………………… 3

4.设计毛坯 ………………………………………………… 3

三、选择加工方法,制定工艺路线………………………… 3

 1.定位基准的选择……………………………………………3

 2.零件表面加工方法的选择…………………………………4

 3.制定工艺路线………………………………………………4

四、工序设计……………………………………………………5

 1.选择加工设备与工艺装备…………………………………5

 2.确定工序尺寸(工序Ⅸ)…………………………………5

五、确定切削用量及基本时间(工序Ⅸ)……………………6

 1.切削用量的计算……………………………………………6

 2.基本时间tm的计算…………………………………………6

六、夹具设计……………………………………………………7

 1.定位方案……………………………………………………7

 2.夹紧机构……………………………………………………7

 3.导向装置……………………………………………………7

 4.夹具与机床连接元件………………………………………8

 5.夹具体………………………………………………………8

七、设计体会……………………………………………………8

 参考文献………………………………………………………9



序言

   机械制造技术基础课程设计是在学完了机械制造技术机车和大部分专业课,并进行了生产实习的基础上进行的又一个实践性教学环节。这次设计使我们能综合运用机械制造技术基础中的基本理论,并结合生产实习中学到的实践知识,独立地分析和解决了零件机械制造工艺问题,设计了机床专用夹具这一典型的工艺装备,提高了结构设计能力,为今后的毕业设计及未来从事的工作打下了良好的基础。

  由于能力所限,经验不足,设计中还有许多不足之处,希望各位老师多加指教。


内容简介:
辽宁工程技术大学机械加工工序卡片产品型号零件图号02贾 振 华产品名称支架零件名称支架共13页第7页车间工序号工序名称材 料 牌 号70粗扩-精扩-铰孔至30H7 HT200毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸 件737013011设备名称设备型号设备编号同时加工件数立式钻床Z5501夹具编号夹具名称切削液精扩铰孔30H7夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1钻孔28H9 莫氏锥柄麻花钻28,游标卡尺35133.060.45312精扩孔至28.1529.05扩孔钻28.1529.05,内径千分尺474.420.45313精铰孔30H7铰刀,内径千分尺474.420.1531 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期)标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期辽宁工程技术大学课程设计9辽宁工程技术大学课 程 设 计题 目:设计“支架”零件的机械加工工艺规程 及加工30H7孔的工艺装备设计班级: 机 械 05-6 姓名: 贾 振 华 指导教师: 张 兴 元 完成日期: 2008.07.01 一、设计题目二、设计要求设计的要求包括如下几个部分:1绘制零件图。 1张2. 绘制零件毛坯图。 1张3编制零件的机械加工工艺卡片。 1套4绘制夹具装配图(A0或A1) 1张5编写课程设计说明书(约50008000字)。 1份说明书主要包括以下内容(章节)(1)目录(2)摘要(中外文对照的,各占一页)(3)零件工艺性分析(4)机械加工工艺规程设计(5)指定工序的专用机床夹具设计(6)方案综合评价与结论(7)体会与展望(8)参考文献 列出参考文献(包括书、期刊、报告等,15条以上)三、上交材料1.零件图 1张2.毛坯图 1张3.机械加工工艺过程卡片 1张4.零件的机械加工工艺卡片 1张5.夹具装配图6.设计说明书 1份四、进度安排1.第l2天查资料,熟悉题目阶段。2.第37天,完成零件的工艺性分析,确定毛坯的类型、制造方法和机械加工工艺规程的设计并编制出零件的机械加工工艺卡片。3第810天,完成夹具总体方案设计(画出草图,与指导教师沟通,在其同意的前提下,进行课程设计的下一步)。4第1113天,完成夹具总装图的绘制。5第1415天,零件图的绘制。6第1618天,整理并完成设计说明书的编写。7第19天,完成图纸和说明书的输出打印。8第2021天,答辩五、指导教师评语成 绩: 指导教师 日期摘要设计内容:设计“支架”零件的机械加工工艺规程及加工30H7孔的工艺装备,并绘制出支架零件图、毛坯图、夹具装配图,填写工艺卡片,编制课程设计说明书。设计意义:通过该课程设计,将所学理论与生产实践相结合, 锻炼了自己分析问题、发现问题、解决问题的能力,在这个过程中我独立地分析和解决了零件机械制造的工艺问题,设计了机床专用夹具这一典型的工艺装备,提高了结构设计能力,增强了专业技能,为今后的毕业设计及对自己未来将从事的工作进行了一次适应性训练,从而打下了良好的基础。在设计中调整了心态,懂得做事要细心,有信心,磨练了意志,强化了自我。AbstractDesign: Design stent parts of the machining process of order processing and 30 H7 hole of equipment and spare parts to map out support plans, rough map, fixture assembly, filled out a card process, the preparation of curriculum design specification. Design significance: the adoption of the curriculum design, will learn theory and practice of combining production, tempered his analysis of the problem, identify problems and problem-solving abilities, in the process I am an independent analysis and solution of the mechanical parts of the manufacturing process issues, Design a machine for this fixture typical of equipment, improve the structure of design capability, enhance the professional skills for future graduates to design their own future and will be engaged in the work of an adaptation training, thus laying a good foundation. In the design of adjustment of the mentality, know how to do things carefully, confidence, tempering the will to strengthen the self.目 录序言1一、零件的工艺分析及生产类型的确定 21.零件的工艺分析2 2.零件的生产类型 2 二、选择毛坯,确定毛坯尺寸,设计毛坯图 2 1.选择毛坯 2 2.确定机械加工余量 3 3.确定毛坯尺寸 3 4.设计毛坯 3三、选择加工方法,制定工艺路线 31.定位基准的选择32.零件表面加工方法的选择43.制定工艺路线4四、工序设计51.选择加工设备与工艺装备52.确定工序尺寸(工序)5五、确定切削用量及基本时间(工序)61.切削用量的计算62.基本时间tm的计算6六、夹具设计71.定位方案72.夹紧机构73.导向装置74.夹具与机床连接元件85.夹具体8七、设计体会8参考文献9 序言机械制造技术基础课程设计是在学完了机械制造技术机车和大部分专业课,并进行了生产实习的基础上进行的又一个实践性教学环节。这次设计使我们能综合运用机械制造技术基础中的基本理论,并结合生产实习中学到的实践知识,独立地分析和解决了零件机械制造工艺问题,设计了机床专用夹具这一典型的工艺装备,提高了结构设计能力,为今后的毕业设计及未来从事的工作打下了良好的基础。 由于能力所限,经验不足,设计中还有许多不足之处,希望各位老师多加指教。一、零件的工艺分析及生产类型的确定1.零件的工艺分析通过对该零件图的重新绘制,知原图样的视图正确、完整,尺寸、公差及技术要求齐全。该零件需要加工的表面均需切削加工,各表面的加工精度和表面粗糙度都不难获得。以下是支架需要加工的表面以及加工表面之间的位置要求:1.R面粗糙度为6.3,通孔30H7,粗糙度为1.6,此孔为加工其他孔的基准。2.孔8,粗糙度为12.5。3.孔20,粗糙度为3.2。 4.M面,粗糙度为6.35.S面,粗糙度为6.3。6.T面,粗糙度为6.3。7.键槽b=8,粗糙度为3.2。根据各加工方法的经济精度及一般机床所能达到的位置精度,该零件没有很难加工的表面,上述各表面的技术要求采用常规加工工艺均可以保证。2.零件的生产类型大批量生产。二、选择毛坯,确定毛坯尺寸,设计毛坯图1.选择毛坯该零件材料为HT200,零件结构比较简单,生产类型为大批生产,为使零件有较好的力学性能,保证零件工作可靠,故采用铸造成形。这从提高生产效率保证加工精度上考虑也是应该的。2.确定机械加工余量根据铸件质量、零件表面粗糙度、形状复杂系数查表得,单边余量在厚度方向为1.0-2.0mm,水平方向亦为1.0-2.0mm。铸件孔的单面余量查表得0.7mm.3.确定毛坯尺寸 毛坯尺寸只需将零件的尺寸加上所查得的余量值即可。 4.设计毛坯图三、选择加工方法,制定工艺路线1.定位基准的选择粗基准的选择:按有关基准的选择原则,即当零件有不加工表面时,应以这些不加工表面作粗基准;若零件有若干不加工表面时,则应以与加工表面要求相对位置精度高的不加工表面作粗基准。现以零件的侧面为主要的定位粗基准。精基准的选择:考虑要保证零件的加工精度和装夹准确方便,依据“基准重合”原则和“基准统一”原则,选择以圆柱体的30H7孔为精基准。2.零件表面加工方法的选择(1)R端面 公差等级为IT10,表面粗糙度为Ra6.3,需进行粗铣。(2)50外圆面 为未注公差尺寸,根据GB 1800-79规定起公差等级按IT14,需进行粗铣。(3)N端面 为未注公差尺寸,根据GB 1800-79规定起公差等级按IT14,需进行粗铣。(4)T端面 公差等级按IT10,表面粗糙度为Ra6.3,粗铣即可。(5)M端面 公差等级按IT10,表面粗糙度为Ra6.3,粗铣即可。(6)S端面 公差等级为IT10,表面粗糙度为Ra6.3,需钻和铰。(7)30H7通孔,倒角1.645 公差等级为IT7,表面粗糙度为Ra3.2,需钻、精扩、精铰。(8)8孔 公差等级为IT10,表面粗糙度为Ra12.5,需粗铣即可。(9)20半圆孔 公差等级为IT8,表面粗糙度为Ra3.2,需钻-铰。3.制定工艺路线工序:粗铣M面。工序:粗铣N面。工序:粗铣R面。工序:钻-精扩-铰孔至30H7,孔口倒角1.645 。工序:粗铣键槽。工序:粗铣S面及T面。工序:粗铣-半精铣18半圆面。工序:钻孔4-8扩铰球形孔。工序:清洗。工序:终检。四、工序设计工序号设备工 艺 装 备工序立式铣床X51高速钢套式面铣刀,游标卡尺,专用夹具工序立式铣床X51高速钢套式面铣刀,游标卡尺,专用夹具工序立式铣床X51高速钢套式面铣刀,游标卡尺,专用夹具工序Z550莫氏直柄麻花钻,扩孔钻,铰刀,卡尺,塞规工序立式铣床X51直柄键槽铣刀,游标卡尺工序立式铣床X51高速钢套式面铣刀,游标卡尺,专用夹具工序立式铣床X51圆柱形铣刀,卡尺工序Z550莫氏直柄麻花钻,游标卡尺工序清洗机工序塞规,百分表,卡尺等1.选择加工设备与工艺装备 2.确定工序尺寸(工序)钻=28.6mm。查表可依次确定各工步尺寸的加工精度等级为,精铰:IT9;钻:IT12;根据上述结果,再由表可查得,30mm的孔精铰余量Z精铰=0.2mm;钻孔余量Z查标准公差数值表可确定各工步的公差值分别为,精铰:0.030mm;钻:0.120mm。综上所述,该工序各工步的工序尺寸及公差分别为,精铰:30+0.0300mm;钻孔:28+0.1200mm.五、确定切削用量及基本时间(工序)1.切削用量的计算(1)钻孔工步被吃刀量的确定 取ap=5.8mm。进给量的确定 由表,选取该工步的每转进给量f=0.4mm/r。切削速度的计算 由表,按工件材料为HT200的条件选取,切削速度v可取为25m/min。由公式n=1000v/d可求得该工序钻头转速n=265r/min,参照表所列Z550 型立式钻床的主轴转速,取转速n=351/min.再将此转速代入公式,可求出该工序的实际钻削速度v=nd/1000=33.06m/min. (2)精铰工步背吃刀量的确定 取ap=0.10mm。进给量的确定 由表,选取该工步的每转进给量f=0.40mm/r。切削速度的计算 由表,切削速度v可取为4m/min。由公式n=1000v/d可求得该工序铰刀转速n=42.4 r/min,参照表所列Z550型立式钻床的主轴转速,取转速n=47r/min.再将此转速代入公式,可求出该工序的实际切削速度v=nd/1000=4.42m/min.2.基本时间tm的计算(1)钻孔工步 根据表,钻孔的基本时间可由公式tj=L/fn=(l+l1+l2)/fn求得。式中l=53mm;l2=1mm;l1=(D/2)cotkr+(12)=(15mm/2)cot54+1mm=11.89mm;f= 0.4mm/r;n= 351r/min.将上述结果代入公式,则该工序的基本时间tj=(53mm+1mm+11.89mm)/(0.4mm/r351r/min)=0.46min=28.1s。(2) 精铰工步 根据表,可由公式tj=L/fn=(l+l1+l2)/fn求得该工序的基本时间。l1、l2由表按kr=15、ap=(D-d)/2=(30mm-29.8mm)/2=0.10mm的条件查得l1=0.37mm;l2=15mm;而l=53mm;f=0.4mm/r; n=47r/min.将上述结果代入公式,则该工序基本时间tj=(53mm+0.37mm+15mm)/(0.4mm/r47r/min)=3.63min=218s。六、夹具设计1.定位方案工件以R端面为定位基准,采用平面和定位销,V型块组合定位方案,在定位平面及定位销的圆柱面上定位,其中平面限制3个自由度、V行块限制2个自由度,共限制了五个自由度。然后增加一个短销来限制旋转的自由度,所有六个自由度都被限制了。2.夹紧机构根据生产率要求,运用手动夹紧可以满足。采用一般的螺旋夹紧机构,通过旋转螺母实现对工件表面夹紧。夹紧力主要作用是防止工件在切削力的作用下产生震动。由于夹紧力与钻孔时产生的力方向垂直,所以需要对夹紧力进行计算。应用下面的公式进行计算:其中:-摩擦系数只在夹紧机构有足够刚性才考虑。 K安全系数,精加工时取1.52。 F切屑力。其中:-切屑条件修正系数。 A单位切屑面积。3.导向装置采用钻套作为导向装置,选用JB/T 8045.2-1999。钻套高度H=37mm,排削间隙h=9mm。4.夹具与机床连接元件在夹具体上设计座耳,用T形螺栓固定。5.夹具体由于被加工零件的孔有垂直度要求,所以定位平面与定位圆柱销在安装时垂直度在16范围内允差0.1mm.七、设计体会短暂的课程设计就要结束了,在这次设计中,我感受颇深。首先,明确设计目的,要求.综合应用了所学专业知识,培养了自主动手与团结合作的能力.将理论与实际结合起来.在设计过程中,我遇到了很多的困难,出现过很多的错误,但是这并不影响我的斗志,不经历风雨,怎能见彩虹,错误是难免的,挫折时暂时的,只要认真努力,一切都会好的。我懂得设计人员的艰辛,也对他们的付出表示敬意.经过这次课程设计,我有了更充分的自信.我相信一切困难都会有解决的办法.同时通过这次设计为今后的毕业设计及未来从事的工作打下了良好的基础。参考文献1哈尔滨工业大学 .机床夹具设计.上海科学技术出版社 .1990。2顾崇衡 .机械制造工艺学.陕西科学出版社.1995。3邹青 .机械制造技术基础课程设计指导教程 . 机械工业出版社,200.8。4崇凯 .机械制造技术基础课程设计指南.化学工业出版社 .2006.12。5周开勤 .机械零件手册.高等教育出版社 .1994。6大连组合机床研究所 .组合机床设计.机械工业出版社 .1978。7李云.机械制造及设备指导手册.北京:机械工业出版社 .1997.8。8孟少农.机械加工工艺手册.北京:机械工业出版社.1991.9。9李庆寿.机床夹具设计.北京:机械工业出版社 .1984。10于骏一 .机械制造技术基础.北京:机械工业出版社.2000。11薛源顺.机床卡具设计.北京:机械工业出版社.2000。12赵家奇 .机械制造工艺学课程设计指导书2版.北京:机械工业出版社.2000.10。13陶崇德.葛鸿翰 .机床夹具设计.第二版.上海:上海科技技术出版社 .1989。14黄健求.机械制造技术基础. 机械工业出版社
