汽车后视镜磨边机设计

52页 23000字数+说明书+开题报告+4张CAD图纸【详情如下】

汽车后视镜磨边机设计开题报告.doc

汽车后视镜磨边机设计说明书.doc

01部件图.dwg

02夹具图.dwg

03夹具.dwg

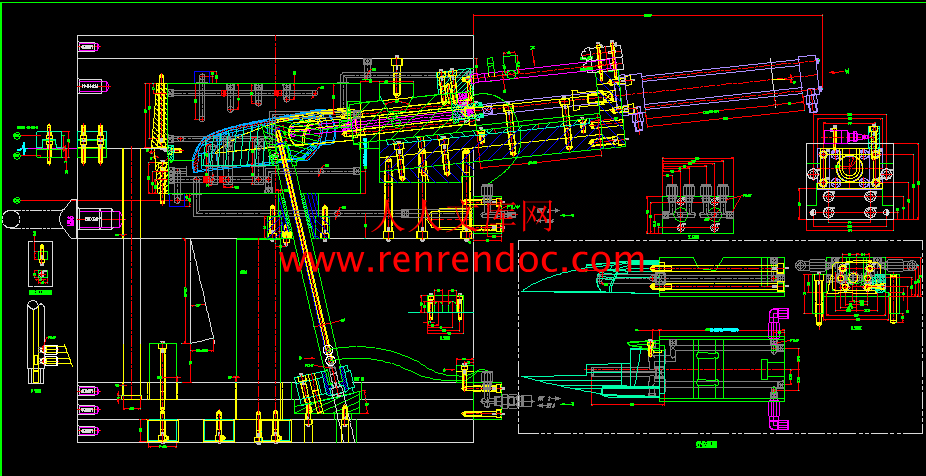

04总图.dwg

汽车后视镜磨边机

1绪论1

1.1 后视镜磨边机的发概述2

1.2 后视镜磨边机的发展现状2

1.3 玻玻磨边机的主要种类及特点3

2.1后视镜磨边机主要结构5

2.2 本机的工作原理6

3 夹持机构设计11

3.1 夹持带主要参数的选择与计算11

3.2 带的设计13

3.3 滚筒的设计计算15

4 输送料机构设计16

4.1 输送料传动工作原理17

4.2 速度比的计算18

4.3 同步齿形带设计20

4.4 链传动的设计23

5 转角机构的计算26

5.1 转角机构初始条件26

5.2. 转角与电机转数关系27

5.3 转角误差分析29

6 步进电机的原理介绍及选用30

6.1 步进电机简介和分类31

6.2 步进电机的工作原理32

6.3 步进电机的主要特性33

７　变频调速器的选定42

7.1 变频调速器调速原理42

7.2 变频器用途42

7.3 变频器的控制方式43

7.4 变频系统的构成44

7.5 变频器实际运用中的一些问题44

7.7 变频调速器部分功能的介绍47

结束语50

参考文献51

1绪论

1.1 后视镜磨边机的发概述

随着国内经济的发展，汽车后视镜市场发展面临巨大机遇和挑战。在市场竞争方面，汽车后视镜企业数量越来越多，市场正面临着供给与需求的不对称，汽车后视镜行业有进一步洗牌的强烈要求，但是在一些汽车后视镜细分市场仍有较大的发展空间，信息化技术将成为核心竞争力。本报告通过深入的调查、分析，投资者能够充分把握行业目前所处的全球和国内宏观经济形势，具体分析该产品所在的细分市场，对汽车后视镜行业总体市场的供求趋势及行业前景做出判断；明确目标市场、分析竞争对手，了解产品定位，把握市场特征，发掘价格规律，创新营销手段，提出汽车后视镜行业市场进入和市场开拓策略，对行业未来发展提出可行性建议。为企业中高层管理人员、企事业发展研究部门人员、市场投资人士、投行及咨询行业人士、投资专家等提供各行业丰富翔实的市场研究资料和商业竞争情报；为国内外的行业企业、研究机构、社会团体和政府部门提供专业的行业市场研究、商业分析、投资咨询、市场战略咨询等服务。

1.2 后视镜磨边机的发展现状

　　自20世纪90年代以来，由于材料科学的重大创新和突破，人们利用纳米材料技术、表面处理技术和复合杂化技术等高新技术开发出了各种环保节能型、环保型、智能型等新型深加工后视镜，赋予了后视镜新的机械、电气、光学、化学等功能，增加了后视镜的使用效果，改善了人类的工作与生活环境。虽然我国深加工后视镜的生产技术在某些领域接近或达到国外先进国家水平，但是，深加工后视镜的整体生产技术与国外相比有很大差距，尚未形成规模的专业产品研究与生产线，某些产品的产业化仍是空白。

　　目前后视镜磨边机设备不少是进口的，进口磨边机主要来自意大利生产，另外还有来自韩国、美国、台湾等地的磨边机用的也较多。进口机的质量、精度、生产效率和使用寿命都要比国内机好，但进口机价格昂贵，一般为国内同类机价格的3一10倍。后视镜磨边机目前仍以进口设备为主，虽然国外这方面的技术和设备都很成熟，在国际市场上也应用广泛，但完全依赖进口设备的缺点也是明显的，首先进口设备价格昂贵，需花费大量的外汇;其次它的定货周期、购买备品备件的周期长，对正常生产造成一定的影响，特别是设备的控制软件部分，由于保密性强而无从深入了解，功能扩展性差，一旦出现问题就必须等国外的专家来维护和调试，对正常生产有很大的影响，故研制和开发国产的智能后视镜磨边机的重要性是显而易见的，不仅能够提高后视镜加工技术水平和市场竞争力，而且随着后视镜深加工行业的迅猛发展，该设备的应用前景也是很广阔的。

　　我国从2001年以后又进一步研发后视镜磨边机设备，目前存在的主要是后视镜的对角线误差、后视镜加工尺寸精度问题从调研情况来看磨边机设备目前仍以进口设备为主，国产机上处于研制开发阶段，其性能与进口设备相比仍有较大差距。随着我国数控技术的发展，数控机床的应用，我国的设备完全可以替代进口设备，开发出能够满足国内建筑市场需求的设备。2.3 主要技术参数

后视镜直线双边磨边机控制系统的基本要求

后视镜直线磨边机是后视镜深加工的设备中最先进的设备之一，其要求磨削质量好、加

工精度高、生产效率高、操作简便，适用于磨削不同尺寸和厚度的平板后视镜。其系统设

计的基本原则是安全、可靠、高效率、低成本。具体要求如下:

1.能保证系统长期稳定运行。

2.实用性:直边的粗磨、半精磨、精磨;粗抛、半精抛、精抛、倒角精磨、抛光

等工序一次完成。

3.操作性:控制系统的人机界面便于操作，画面直观，全部过程采用中文显示，

实时监控生产过程。

4.维护功能:系统具有自我诊断、报警功能，维护方便。

5.价格:系统投资合理，成本低，便于推广使用。

6.主要技术指标:

(l)速度范围:0一Slnjmin

(2)单边最大磨削量:4mm

(3)加工后视镜宽度:300一 400Omm

(4)加工后视镜厚度 :3~2smm

(5)总功率:50kw

(6)电压/频率:380V/50Hz

(7)倒角角度:45“士3“

夹持胶带运行速度：V=0.4 - 2.7m/min

许用后视镜厚度：δ=3 – 20mm

可磨后视镜之尺寸范围：150×150 – 2000x2000mm

斜边角度范围：5°- 45°

斜边宽度：B≤30mm

　 2.4 本机的基本设计方案、传动系统及特点要求

　　2.4.1　　本机的基本设计方案

　　（1）主传动采用变频器调速，使电机获得各种所需转速；

　　（2）后视镜的夹紧方式采用两条橡塑带弹性夹持；

　　（3）后视镜取立位安放；

　　（4）手工上下料，同步齿形带输送；

　　（5）角度调整为电动，面板上有相应的数字显示；

　　（6）宽度进给即可电动也可手动，面板上置有数字显示装置；

　　　（7）各磨头电机均有相应的电流表显示工作电流大小。

　　　2.4.2　　　方案确定的依据及其特点

　　　　　　2.4.2.1 主动机构

　　　本设计要求：1、双带夹持后视镜；

　　　　　　　　　　2、怠速N=0.3 - 2.7变频调速；

　　　　　　　　　　3、适用后视镜厚度δ=3 – 20mm。


内容简介：: 毕业设计开题报告学院 2014 届题目：数控汽车后视镜镜片磨边机课题类型：专用机床设计与开发课题来源：学生姓名：学号：专业：机械工程及自动化班级：指导老师： 2013 年 10 月 15 日一、本课题研究的主要内容、目的和意义1. 本课题研究的主要内容：本课题主要研究汽车后视镜数控磨边机的设计，具体包括以下几个面：（1）简述汽车后视镜的行业发展现状及其加工过程中的磨边工序现状，综述设计汽车后视镜数控磨边机的目的、意义和必要性；（2）主要设计研究汽车后视镜数控磨边机的数控工作台、后视镜自动夹紧机构、自动上下料机械手、机床床身、冷却装置及刀具、数控系统、夹紧机构及自动上下料机械手的 PLC 自动控制；（注：本人负责夹紧机构及自动上下料机械手的机械部分研究设计）2.本课题研究的目的和意义：（1）通过对汽车后视镜数控磨边机的设计使我们得到对所学相关课程的综合训练；（2）传统的玻璃手工上料，效率的低下，而且由于毛胚玻璃上有刺很容易刺伤工人需要一种自动的高精度自动传输系统。传统的配料以人为主体，而人的操作总是有失误的，并不如机器可靠。本设计，玻璃磨边机自动上料系统效率高，反应快，确保玻璃磨边机高质量进行工作。（3）本设计的主要任务是把玻璃切割机生产的毛胚玻璃通过自动送料系统送到磨边机上，然后在磨边机上进行磨边，深加工玻璃。传统夹紧机构对加工时的干涉太大，对生产量影响较大，设计一款新的夹紧机构，使得加工时间缩短，加工精度得到保证，生产量得到提高。二、本课题的国内外研究动态目前国内外还没有全自动数控汽车后视镜玻璃磨边机的出现，因此本次设计对汽车后视镜的加工具有重大意义。（1）气动送料机是一种用于冷挤压套圈类零件的送料机器，是冲床进行技术改造的理想附机。如日本的 RF20SD0R11 。但是该结构复杂，装配、制造、维修困难，价格昂贵，又不适合于我国送料要求。因此利用小型机械手进行上下料工作，足以达到要求，且成本相对减少，机械手的运动程序如下：上料：吸附提升前进至中心放松返回下料:前进至中心下降吸附提升返回（2）夹紧机构常见机床的夹紧机构是利用卡盘或虎钳夹紧，但本次课题是用于夹紧汽车后视镜的玻璃，强度较低，硬度也很低，因此要求夹具的设计要求较高。三、本课题的工作程序(1)了解夹紧机构的工作原理和机械手上下料的工作原理，并根据实际需要确定总体方案。(2)画出夹紧机构和机械手的草图，根据草图选择实际需要的各部件。(3)通过网络，图书馆等方式查找相关技术参数和各部件使用条件。（4）通过计算和查找手册等确定尺寸大小，并绘制（4张 A0 图纸，或与之相等图量的其他型号图纸）关键零件的图纸：夹紧机构的总装配图一张（A0），机械手机械部分的总装配图一张（A0），主要零件的零件图 16 张（A3）（5）根据整个设计的过程，书写说明书（2 万字以上，原创的，重合度不能超过 20%）。夹紧机构的初步方案图：（里面的字从上往下依次是：轴承，可转动，轴承，气缸）气缸下边是硬链接在工作台上的。汽车后视镜磨边机目录1 绪论 .11.1 后视镜磨边机的发概述 .21.2 后视镜磨边机的发展现状 .21.3 玻玻磨边机的主要种类及特点 .32.1 后视镜磨边机主要结构 .52.2 本机的工作原理 .63 夹持机构设计 .113.1 夹持带主要参数的选择与计算 .113.2 带的设计 .133.3 滚筒的设计计算 .154 输送料机构设计 .164.1 输送料传动工作原理 .174.2 速度比的计算 .184.3 同步齿形带设计 .204.4 链传动的设计 .235 转角机构的计算 .265.1 转角机构初始条件 .265.2. 转角与电机转数关系 .275.3 转角误差分析 .296 步进电机的原理介绍及选用 .306.1 步进电机简介和分类 .316.2 步进电机的工作原理 .326.3 步进电机的主要特性 .33 变频调速器的选定 .427.1 变频调速器调速原理 .427.2 变频器用途 .427.3 变频器的控制方式 .437.4 变频系统的构成 .447.5 变频器实际运用中的一些问题 .447.7 变频调速器部分功能的介绍 .47结束语 .50参考文献 .511 绪论1.1 后视镜磨边机的发概述随着国内经济的发展，汽车后视镜市场发展面临巨大机遇和挑战。在市场竞争方面，汽车后视镜企业数量越来越多，市场正面临着供给与需求的不对称，汽车后视镜行业有进一步洗牌的强烈要求，但是在一些汽车后视镜细分市场仍有较大的发展空间，信息化技术将成为核心竞争力。本报告通过深入的调查、分析，投资者能够充分把握行业目前所处的全球和国内宏观经济形势，具体分析该产品所在的细分市场，对汽车后视镜行业总体市场的供求趋势及行业前景做出判断；明确目标市场、分析竞争对手，了解产品定位，把握市场特征，发掘价格规律，创新营销手段，提出汽车后视镜行业市场进入和市场开拓策略，对行业未来发展提出可行性建议。为企业中高层管理人员、企事业发展研究部门人员、市场投资人士、投行及咨询行业人士、投资专家等提供各行业丰富翔实的市场研究资料和商业竞争情报；为国内外的行业企业、研究机构、社会团体和政府部门提供专业的行业市场研究、商业分析、投资咨询、市场战略咨询等服务。1.2 后视镜磨边机的发展现状自 20 世纪 90 年代以来，由于材料科学的重大创新和突破，人们利用纳米材料技术、表面处理技术和复合杂化技术等高新技术开发出了各种环保节能型、环保型、智能型等新型深加工后视镜，赋予了后视镜新的机械、电气、光学、化学等功能，增加了后视镜的使用效果，改善了人类的工作与生活环境。虽然我国深加工后视镜的生产技术在某些领域接近或达到国外先进国家水平，但是，深加工后视镜的整体生产技术与国外相比有很大差距，尚未形成规模的专业产品研究与生产线，某些产品的产业化仍是空白。目前后视镜磨边机设备不少是进口的，进口磨边机主要来自意大利生产，另外还有来自韩国、美国、台湾等地的磨边机用的也较多。进口机的质量、精度、生产效率和使用寿命都要比国内机好，但进口机价格昂贵，一般为国内同类机价格的 3 一 10 倍。后视镜磨边机目前仍以进口设备为主，虽然国外这方面的技术和设备都很成熟，在国际市场上也应用广泛，但完全依赖进口设备的缺点也是明显的，首先进口设备价格昂贵，需花费大量的外汇;其次它的定货周期、购买备品备件的周期长，对正常生产造成一定的影响，特别是设备的控制软件部分，由于保密性强而无从深入了解，功能扩展性差，一旦出现问题就必须等国外的专家来维护和调试，对正常生产有很大的影响，故研制和开发国产的智能后视镜磨边机的重要性是显而易见的，不仅能够提高后视镜加工技术水平和市场竞争力，而且随着后视镜深加工行业的迅猛发展，该设备的应用前景也是很广阔的。我国从 2001 年以后又进一步研发后视镜磨边机设备，目前存在的主要是后视镜的对角线误差、后视镜加工尺寸精度问题从调研情况来看磨边机设备目前仍以进口设备为主，国产机上处于研制开发阶段，其性能与进口设备相比仍有较大差距。随着我国数控技术的发展，数控机床的应用，我国的设备完全可以替代进口设备，开发出能够满足国内建筑市场需求的设备。1.3 玻玻磨边机的主要种类及特点后视镜磨边机是后视镜深加工设备中产生最早且用量最大的机械设备之一。近些年来，随着后视镜深加工产业的不断发展和壮大，后视镜磨边机的种类和规格也越来越多，并且技术越来越先进，功能越来越全面。异形机的最大特点是用途广泛，异形机既可以磨直边，也可磨圆边、鸭嘴边，还可磨斜边;既可以磨圆形工件，也可磨椭圆及异形工件。在独立吸盘上装上靠模，用异形机可以磨一些形状不规则的工件。异形机结构简单，制造成本相对较低，所以价格也比较便宜。直线磨边机直线磨边机的特点有三个:一是用途比较单一，只能磨各类直线边; 二是可连续性磨削，生产效率较高:三是可磨削尺寸较大的平板后视镜。直线磨边机是各类磨边机中品种、规格最多的磨边机，按能磨削的直线边的不同，它又可分为如下三种:1)直线磨边机(简称直边机)直边机只能磨削后视镜的平底边及两棱角，按磨头数分，有三、五、八、九、十、十三、十四磨头等数种机型。一般来说，磨头数越多，则磨削精度和生产效率越高，相应地机器的价格也越高。而电脑控制的直边机(一般磨头数都在十或十以上 )价格更高。近些年来，国内市场上又出现一种既可磨平底边，又可磨 45 度底边的两用直边机，用量也比较多。另外还有可磨一组或两组互成角度底边的磨边机，叫多级磨边机。这种机型磨头较多，一般为计算机控制。2)直线圆( 简称圆边机)圆边机可以磨削后视镜的圆边、鸭嘴边等，在家具、后视镜的加工中用的较多。圆边机也有三、五、六、七、八、九磨头等数种机型。3)直线斜边机(简称斜边机)斜边机一般用于磨削后视镜 3-20 度的斜边。现在，有的斜边机也可磨削 45 度的斜边。斜边机按磨头数分，也有七、八、九、十、十一、十四磨头等机型。近些年来又出现一种能在后视镜斜边上磨出各种波浪花纹的斜边机，叫波浪斜边机。(3)靠模磨边机(简称靠模机仿形机 )靠模机利用模板准确定位，可精确磨削圆形或异形后视镜的直边、圆边、鸭嘴边、斜边等，这种磨边机磨出的后视镜形状准确，尺寸统一，生产效率较高。使用靠模磨边机需要制作专门的模板，当生产品种较多时，不但制作模板费用较高，而且管理、更换模板也较麻烦，因此这种机型适用于生产品种不多，但生产批量很大的后视镜加工。(4)内圆磨边机(简称内圆机 )内圆机的特点是结构简单，价格低廉，但用途比较单一，主要适于加工圆周边(可以是正圆，也可是椭圆或异形圆)。现国内有些厂生产的内圆机，摆臂较长，使磨头的摆动范围加大。这种机型不但可磨内圆，也可兼磨外圆，又称为内外圆磨边机。(5)直线双边磨边机(简称双边磨机 )双边磨机的特点是可同时磨削后视镜的两条对边，加工精度好，生产效率高，适用于大批量的后视镜磨边生产。双边磨机按使用性能分有双直边磨边机和双圆边磨边机两种，其中双直边磨边机用的较多。双边磨机按磨削后视镜宽度的不同可分为中小型和大型两种。最大磨削宽度在两米以下的称为中、小型双边磨机，磨头配置有四、六、八、十二磨头等。最大磨削宽度在两米及两米以上的称为大型双边磨机，磨头配置有十六、二十、二十二磨头等。大型双边磨机一般为电脑控制，自动化程度较高，适于磨削大尺寸平板后视镜，但是，这种设备的价格比较昂贵。(6)其他磨边机及专用磨边机除以上介绍的磨边机以外，还有一些结构简单、用途单一的磨边机，如倒角机、小圆片机、抛光机等。另外还有一些专门加工某种产品的专用磨边机，如汽车后视镜磨边机、洗手盆磨边机等。本机结构简介及主要工作原理2.1 后视镜磨边机主要结构（1）主传动机构；（2）后视镜夹紧机构弹性夹持机构；（3）上下料机构和皮带输送机构；（4）角度调整调整机构；（5）横梁进给机构；（6）磨头电机进给机构；（7）磨头电机的结构；（8）端面磨头调整机构；（9）底座和靠架；（10）机的电控及机器的辅助设备；后视镜磨边机的作用是根据需要后视镜边部磨削成特定的形状。其机械结构主要由磨削进给系统和加工工作台两部分构成。加工工作台上放置被加工的后视镜，后视镜靠普通交流电机驱动在加工工作台上移动，磨削砂轮的转动和磨削进给系统亦由电机驱动，用以控制磨削砂轮的运动轨迹，从而将后视镜边部磨削成不同的形状。磨削砂轮的转动也由普通交流电机驱动。主传动机构是由交流异步驱动电机、联轴器和蜗轮蜗杆减速器组成；后视镜夹紧机构由齿轮、皮带和弹性衬板等组成; 上下料机构和皮带输送机构由皮带轮、皮带、齿轮、链条等组成。角度调整调整机构变频调速电机、滚珠丝杠、锥齿轮、链轮、链条等结构组成；磨头电机进给机构是通过锥齿轮和燕尾槽钢导轨组成，通过锥齿轮的变向功能，使磨头电机在钢导轨内前后移动；端面磨头调整机构是通过螺栓、弹簧和铰链之间的相互关系的改变而实现的。本台后视镜磨边机是一台集以上所述粗磨、精磨及抛光为一体的具有现代化水平的大型后视镜深加工设备。本机采用电机驱动，电机为变频调速电机，取代了以往的所用的机械无级变速器。首先由送料机构将后视镜自动输送到夹持机构入口位置处，夹持机构采用特殊弹性夹持装置夹持后视镜，并夹持后视镜前进；使后视镜分别经过粗磨、精磨、端磨、抛光等工序一次即可完成后视镜单边的全部磨抛工作，然后由接料机构接住并送出。本机共设有 3 个粗磨轮、3 个精磨轮、1 个端磨轮、3 个抛光毡轮，其进给的调整可通过丝杠，导轨机构来完成。2.2 本机的工作原理后视镜的磨削本身包括两个加工阶段：粗磨与精磨，与其密切相关的是抛光工艺，抛光能最终使制品磨削表面平整并恢复后视镜表面的透明和光亮。后视镜表面相互作用产生水解现象而生成覆盖表面的薄膜，此薄膜主要是胶态硅氧组成，由于研磨或抛光的作用而使薄膜破坏，并露出新鲜的表面，新的表面与水继续作用而生成新的保护膜覆盖表面，上述过程如此不断的重复进行，直至最终达到研磨和抛光。2.3 主要技术参数后视镜直线双边磨边机控制系统的基本要求后视镜直线磨边机是后视镜深加工的设备中最先进的设备之一，其要求磨削质量好、加工精度高、生产效率高、操作简便，适用于磨削不同尺寸和厚度的平板后视镜。其系统设计的基本原则是安全、可靠、高效率、低成本。具体要求如下:1.能保证系统长期稳定运行。2.实用性:直边的粗磨、半精磨、精磨;粗抛、半精抛、精抛、倒角精磨、抛光等工序一次完成。3.操作性:控制系统的人机界面便于操作，画面直观，全部过程采用中文显示，实时监控生产过程。4.维护功能:系统具有自我诊断、报警功能，维护方便。5.价格:系统投资合理，成本低，便于推广使用。6.主要技术指标:(l)速度范围:0 一 Slnjmin(2)单边最大磨削量:4mm(3)加工后视镜宽度:300 一 400Omm(4)加工后视镜厚度 :32smm(5)总功率:50kw(6)电压/频率:380V/50Hz(7)倒角角度:45“士 3“夹持胶带运行速度：V=0.4 - 2.7m/min许用后视镜厚度：=3 20mm可磨后视镜之尺寸范围：150150 2000x2000mm斜边角度范围：5- 45斜边宽度：B30mm2.4 本机的基本设计方案、传动系统及特点要求2.4.1 本机的基本设计方案（1）主传动采用变频器调速，使电机获得各种所需转速；（2）后视镜的夹紧方式采用两条橡塑带弹性夹持；（3）后视镜取立位安放；（4）手工上下料，同步齿形带输送；（5）角度调整为电动，面板上有相应的数字显示；（6）宽度进给即可电动也可手动，面板上置有数字显示装置；（7）各磨头电机均有相应的电流表显示工作电流大小。 2.4.2方案确定的依据及其特点2.4.2.1 主动机构本设计要求：1、双带夹持后视镜；2、怠速 N=0.3 - 2.7 变频调速；3、适用后视镜厚度 =3 20mm。为此，本设计方案采用的传动方式如图所示：图 2.2 主传动系统减速器 3 前带 5传动顺序：主电机 1 主电机 2 减速器 4 后带 6主电机采用普通电机，以电机的变频调速代替机械的无级调速。其主要目的是: 变频调速电机价格适中，与机械无级调速成本相差较小且提高了本机的数字化程度。减速器 3.4 速度比相同，转向相反，以保证带速一致，且带的夹紧侧运行方向相同。考虑到安装与调整，两带之间，主动辊与减速器之间以万向联轴结相连接。为适应后视镜厚度变化之需要，后带的支撑架置于滑动导轨之上，可用相应的手轮调整其与前带的距离。2.4.2.2 夹紧方式与特点本方案如图 2.3 所示采用两条橡胶带夹持后视镜，后带夹紧侧后面有一刚性支撑板，后带夹紧，侧后面有一刚性的支撑板，后视镜通过夹持带靠在支撑板上，依此在Y 向定位，前带夹紧侧的后面则以弹性辊图 3 支撑，这样刚性定位，弹性夹持，既能保持定位的精度又能减低后视镜的破损率，橡胶带轮轴向采用外球面轴承支撑，使主动、被动带轮的传动得以保证。如图 2.4。图 2.3 胶辊图 2.42.4.2.3 后视镜安放位置选择后视镜安放位置取位为立式、斜置，相对垂直面后倾 5，这样选取的主要目的是充分利用加工车间的有效空间而减小占地面积。后视镜后倾 5，理由是本机磨削角度范围为 5- 45，当它后倾 5时，各磨头轴线正好处于水平位置，这样便于设计与校核。2.4.2.4 上下料方式的确定由于本机上下料不是自动，且后视镜的规格及形状各异，所以设计方案中采用手工上下料，输送则由两条同步齿形带来完成。齿形带的带速与夹持带的带速基本相同，以保证上下料的连续性。为保证上下料及运输过程中后视镜的稳定性，除后视镜后倾5外，还有有靠架加以支撑。2.4.2.5 角度的调整由于磨削角度为 5 - 45，因此有角度调整机构。角度的调整见图 2.5。图中C 为横梁摆动的支撑点，B 铰链处为动力输入轴。A 点处为螺旋副，螺母铰接于横梁上（可以绕铰接点转动）。图 2.5转角机构转角机构工作原理：ABC 组成一个三角形，BC=a,AC=b,两条线的长度保持不变。边 AB=c，由丝杠传动，它的长度可调。由于 AB 的长度 c 的变化，引起角的改变，因 b 杆与横梁刚性连接，这横梁以及其上面的磨头也作相应的角度改变，以此来达到调整角度的目的。它的计算公式，即为余弦定理:c2=a2+b2-2bccos2.1式中 a、b 不变，c 变化时角也变化，依据此公式即可制定出相应的表格供使用。为简化机构，本方案中的转角机构采用单独的电机驱动。由于采用单独的电机驱动，用机械显示角度大小不便，所以本设计决定采用数码显示以及比较装置，并将其安装于面板上，以便观察与调整。为保证转角精度，转角电机设有断电制动装置。为安装起见，在 5、45两个极限位置，设有限位开关。3 夹持机构设计3.1 夹持带主要参数的选择与计算3.1.1 主驱动系统（如图 2.2）图 3.1夹持原理设计要求:带速 V=0.42.7m/min 变频调速变速3.1.2 电机功率的选择确定理论上本机的主电机功率为 1.5kw，考虑到相关因素，使用系数取为 2.0，因此选用电机的功率 N=1.52.0=3kw3.1.3 型号的确定Y132s6 型电机有恒扭矩与恒功率两种，根据我们的使用条件，首选应当保证在不同速度条件下，扭矩应当是没有太大变化，功率是次要的。因此我们选择恒扭矩调速电机。3.1.4 夹持带厚及辊子直径的选取带厚 =10mm，夹持带主动辊直径选为 380mm。3.1.5 减速器总速比及分配已知：带速 Vmax =2.7m/min辊子直径 D=380mm带厚 =10mm调速机 nmax =1000rpm所以总减速比 I=（D+2）n max /Vmax =465.2 ,参照减速器样本，选取适当的减速器比分配速度比。公用减速器：型号：WSJ120型杆式减速器，速度比：i=15.5 。后夹持带用减速器：型号：WSJ150 型（左旋），速度比：i=30 。前夹持带用减速器：型号：WSJ150 型（右旋）,速度比：i=30 。 3.1.6 校核夹持带实际速度最大线速度: Vmax =（D+2）n max /I 3.1式中 D=380mm , =10mm , nmax =1000rpm当 I=15.530=465 时, 计算则得V max =2.7m/min 。最小线速度：V min =（D+2）n min /I 3.2式中 nmin =165rpm ,则速度V min =0.45m/min 。结论：夹持带的线速度符合设计要求，因此，减速器的选择及速度比分配合理。3.2 带的设计3.2.1 带的要求在本设计中，带是很重要的，所以对带的要求也很高：（1）要有足够的拉伸强度和弹性模量,以达到在所要求的距离内输送材料所需要的传输功率以及在负载状态下允许最低装载所产生的运转伸长率。（2）有良好的负载支撑及足够的宽度，以满足运输物料所需要的类型和体积。（3）要有柔性，目的在于在长方向上能围绕滚筒弯曲，如果需要的话，希望在横向形成槽形。（4）要有尺寸稳定性，使输送带平稳。（5）承载面的覆盖要经受得起承载物体的负载冲击，并且能帮助恢复弹性，传动时覆盖胶能与滚筒有足够的摩擦力。（6）组分之间有良好的粘合力，避免脱层。（7）耐撕裂性能好，耐损伤。（8）能联接成环形。3.2.2 带的材料及带的组成分析带一般由三个部分组成：1. 覆盖层上覆盖层和下覆盖层2. 带芯单层和多层3. 隔离层带芯的粘结介质负荷骤然升高，环境温度，湿度及物料的特性也会对输送带产生腐蚀作用，造成输送带的强度降低。因此，在计算带强度时必须有一定的储备系数（安全系数）.带的伸长包括弹性伸长和永久伸长。中轻负载输送带伸长量可取 4。一般公认的输送带的弹性伸长量为：输送带材料棉帆布尼龙帆布涤纶帆布整体编织芯钢绳芯芳纶织布伸长量 1.5 1.2 0.8 2.0 0.2 0.2表 3.1钢绳芯输送带的初始伸长很小，在周期循环张力作用下伸长上。尼龙输送带在周期的运行中永久伸长很大。涤棉带于尼龙比较，在最大额定工作载荷下的伸长为：涤纶带 1，尼龙带 2.5。运行 24 小时后，涤棉带为 1.5，棉纶带达到 4.6。因而，在要求拉紧行程小的地方，选择涤纶或涤棉带是必要的。但是在需要弯曲拉伸弹性时，尼龙带又是适宜的。在一些应用中，输送带的使用寿命受磨损的影响较小，而受冲击的影响相当大，常见的冲击破坏，一种是明显的盖胶破损，输送带穿透；另一种是隐性破坏，覆盖胶无明显的破损，而内部带则已受损，强度降低。输送带的耐冲击性能主要决定于橡胶盖于层间胶的性能与厚度，并与带芯材料，种类，组织结构及带的刚性密切相关。因为能量的吸收主要发生在覆盖层内，层间胶对缓冲能力的影响一般小于覆盖胶，层间胶在受冲击时的变形受到织物更多的限制。故承受全冲击负载的织物芯带覆盖胶厚度应以 810mm 较好。对冲击载荷及有锐利棱角切划伤和撕裂作用的物料具有最大抵抗力的胶料是合成天然橡胶和天然橡胶。输送带的刚性增大时，耐冲击性能会有所降低，当输送带的刚度和层间厚度一定时，增加覆盖层的总厚度，抗冲击性能增大。而当覆盖层厚度一定时输送带的刚度越抵抗冲击性越好。织物芯输送带的抗纵向撕裂主要与芯层织物纬向纤维种类，强度和密度有关。抗冲击能力依次为：棉，混纺线，合成纤维线，其中棉的能力最低。一般提高纬向的织物强度可以增加输送带的抗冲击和防撕裂性能，同时有利于机械接头，当纬向强度达到经向强度的 60以上时，其机械接头的强度可近似于硫化接头强度。钢绳芯输送带的抗冲击能力随绳径，间距，上下覆盖层的厚度而变化。较厚的覆盖层对提高钢绳芯输送带的抗冲击性能时有利的。钢绳芯输送带由于结构上无横向骨架对抗冲击和撕裂存在先天不足，故提高其抗冲击和抗撕裂性能的有效方法时在其上下覆盖层一面或两面采用横向加强机构，其形式有细钢绳增强式和合成纤维增强式。其中以两面采用合成纤维横向增强的效果最好，另外，在下覆盖层中置入合成纤维绳可减小输送带运行过程中的压陷人阻力，有利于节省能源。3.2.3 带的磨损带的正常寿命取决于输送带的磨损情况，覆盖层的磨损时由于输送带与对象的相对滑动而产生的。驱动滚筒与输送带下覆盖胶的摩擦：输送带的下覆盖胶压到驱动滚筒上随着驱动滚筒的运转在运输线上运行，驱动滚筒面和输送带下覆盖胶由摩擦传递动力，如果没有相对滑动输送机就不能运转。正因为由了这一滑动，使输送带和滚筒之间发生摩擦，由滑动摩擦而出现的故障时有发生，除输送带内表面的局部磨损，滚筒包胶剥离外，甚至也有断带的现象发生，因而必须采用阻燃带并进行相应的检查。输送带跑偏带边与机架的摩擦磨损。输送带应该在托辊组的中心线上运行，但由于输送机的制造，安全，使用造成的缺陷，输送带时常要偏离中心线发生跑偏。一般地，输送带在带宽方向上允许有 5地跑偏量，当跑偏过多时，输送带与托辊支架，机架接触而造成边胶磨损。裙板造成的输送带磨损。如前所述，裙板对输送带的磨损是一种特殊的磨损，如对裙板的设计方法改进并注意维护，这种磨损差不多可以防止。在装载点为了防止撒落装设坚固的刚性橡胶，而且具有很大的压力压向胶带是发生磨损的主要原因。有时，在安装时仅考虑减小裙板对输送带的压力着手，当裙板磨到一定的程度，物料进入输送带和裙板之间更加加剧了磨损。托辊的磨损。输送带的下覆盖胶也要受到调心托辊以及前倾槽形托辊的摩擦，在槽形托辊到滚筒是过渡段和输送机弯曲的凸起处都有磨损产生。当托辊，滚筒因某种原因转动不好时，也会加剧摩擦输送带的下覆盖胶。3.3 滚筒的设计计算3.3.1 滚筒的选择滚筒式带式输送机最最重要的组成部分，按在输送机中所起的作用可分为传动滚筒和该向滚筒两大类。传统滚筒的作用是将驱动装置的扭矩传到输送带上，改向滚筒包括用于输送机端部的改向，增加传动滚筒包角的导向滚筒，拉紧滚筒和用于拉紧装置的导向滚筒。滚筒的最主要的参数即直径，选用大直径的滚筒对输送带的传动及使用很有利。但是，但滚筒直径增大后，驱动滚筒的质量，驱动装置减速器的减速比，减速器的质量和尺寸都需要相应增大。选择滚筒直径主要考虑以下因素：1、输送带绕过滚筒时输送带的弯曲应力；2、输送带发生弯曲的频次（与导绕方式，绕过滚筒的速度，运距和速度有关）；3、输送带与滚筒面间的最大或平均比压；4、输送带许用强度利用率（简称 RMBT，它是输送带最大张力与输送带许用张力之比的百分数）；5、输送带的安装地点和使用条件（例如：地面，井下，露天，移动，固定等）；6、包胶和包胶的变形量。3.3.2 输送带许用比压的滚筒直径D=360(T1+T2)/3.1415PAb3.3式中：P输送带许用比压，钢丝芯带P0.6MPa,织物带P 0.4 MPa；a输送带围包角；T1输送带紧边张力（N）；T2输送带松边张力（N）。根据计算以及有限元分析，选取主动辊上的滚筒直径为 380mm，被动辊上的滚筒直径为 360mm。3.3.3 滚筒的厚度滚筒的厚度取决于滚筒的直径，滚筒长度，输送带张力，制动时的磨损等因素。关于筒壳厚度的计算十分困难，并且计算值一般便小。而且考虑到耐磨损和易于制造，筒壳的厚度一般都比较厚。4 输送料机构设计4.1 输送料传动工作原理由于所加工的后视镜的规格及形状各异，所以设计方案中采用手工上下料，输送则由两条同步齿形带来完成。同步齿形带是一种工作面齿形的环形传动带，一般采用伸长率小，抗拉与抗弯疲劳强度高的钢丝绳（小功率时可用涤纶绳）为强力层，其外面包覆重量轻，比一般橡胶强度高、耐油、耐磨，摩擦系数大的液体浇注型聚氨酯材料。在带背的内表面开有工艺凹槽，能改善带的柔性，同时在运转过程中，可使齿间的截流空气溢出，以消除噪声。同步齿形带传动具有传动比准确，不打滑，效率高，初张力小，对轴及轴承的压力小，速度及功率的范围广，不需要润滑，耐油，耐损，以及允许较小的带轮直径、较短的轴间距，较大的速比，传动系统的结构紧凑等优点。一般参数如下：线速 v：550；功率 N：100KW速比 i：10；效率：0.920.98;工作温度：-2080.此齿形带之带速与夹持带相同，以保证上下料之连续性。其工作原理图如下：图 4.1 输送机构送料与输料带传动方式相同，区别仅在于送料动力来源于前带被动辊，输料带动力来源于前带主动辊。因此，此处略去送料带，仅对接料带予以分析。4.1.1 传动系统动力由前带主动辊下部的链轮 1，传给换向器主动轴的链轮 2，换向后经链轮 3 传给与输料带的主动带轮连成一体的链轮 4，从而带动输料带运转。4.2 速度比的计算4.2.1 速度比确定为使工作连续、平稳，输接料带带速应与夹持带带速相同，即所谓同步。这就是速度比的计算依据。由于夹持带前主动辊直径为 380mm，被动辊直径为 360mm，因此接送料带传动的速度比是不同的。由图 8 可知输料带速度比：i 接 =i1 i2 i34.1 送料带速度比：i 送 =360/380 i1i2 i3 =0.94 i 接 4.2齿形转速：n 输 =n 夹 /i输 4.3n 送 = n 夹 /i 送 4.4夹持带带轮转速：n 夹主 =n 电机 /465 4.5齿形带带速与转速的关系为：n 齿带 =V 齿带 /( D 主齿 +2 齿带 ) =4.6r/min 4.6式中：n 夹主夹持带主动n 接接料带主动齿形带轮转速n 送送料带主动齿形带轮转速n 电机主驱动电机转速n 齿带齿形带转速D 主齿齿形带主动轮直径V 齿带齿形带线速度齿带齿形带厚度（ 4.85mm）计算中，当按 n 电 =1000rpm 考虑时, n 夹主 = n 电机 /465=2.15rpm将 V 齿带 =2.7m/min , D 主齿 =176.60mm, 齿带 =4.85mm则得i 输 =i1i2i3 =0.464.7则得i 送 =0.94i 输 =0.434.84.2.2 速度比分配a 输料带取 i1=21/31 ，i 2= 1 ，i 3= 17/25此时，实际速度比 i 输 =i1i2i3=0.46 实际带速 V 输 =n 夹主（D 主齿 +2 齿带）/i 输 =2.73m/min4.9b 送料带取 i1=20/32 ，i 2=1 ，i 3=17/25此时，实际速度比i 送 = 0.94i1 i2 i3=0.43实际带速 V 送 =n 夹被（D 主齿 +2 齿带）/i 送=2.92m/min4.10式中 n 夹被 =n 夹主 /0.94=2.294.3 同步齿形带设计设计后视镜磨边机的输送同步齿形带传动。电机为 Y132s6，其功率为 3KW，满载转速 960r/min，传动比 i=0.44,轴间距约为 1960mm，每天一班制工作（按 8 小时计）。4.3.1 带的数据计算设计功率 Pb由2表 3-4 查得 KA1.0，K A 为使用系数PbK AP=1.033 （KW）4.111. 选定带型和节距：根据 Pb3KW 和 n1960r/min，由6图 5.2-22 确定为XH 型，节距 pb22.185 mm带型节距pb齿形角2齿根厚s齿高ht带高hs齿根圆角半径rr齿顶圆角半径raXH 22.185 40 12.57 6.35 11.2 1.57 1.19 由于本机同步齿形带是大带轮为主动轮，而且只作接送后视镜用，故以大带轮为基准计算。大带轮齿数 Z1根据带型 XH 和转速 n15r/min，由【1】表 22.151 查得最小齿数 Z1min18，此处取 Z125。2. 大带轮节圆直径 d1：4.12mpdb63.174.38521由6表 22.156 查得其外径 da1174.07mm，d1 选用标准值 176.60mm。3. 小带轮齿数 Z1：Z2iZ 10.462511.54.134. 小带轮节圆直径 d2： mpb25.814.3515. 带速：4.14in/76.06.7.106ndV6. 初定轴间距 a0 ：取 a 01960mm7. 带长及其齿数： maddL 98.432519604).8.7()25.8160.7(214.39604)()(2021210 4.15由6表 22.147 查得，应选用带长代号为 1750 的 XH 型同步带，其节线长Lp4330.00mm，节线长上的齿数为 Z200。8. 实际轴间距 a：此轴间距可调整4.16mLap 01.96228.4350196200 9. 大带轮啮合齿数 Zm：4.1712)5(0.1962.)(121 entaentZtm10. 基本额定功率 P0：4.181)(20vTa由6表 22.153 查得，Ta4050 Nm，m1.484 Kg/m， KWP147.106.2)7.48.5(0 11. 所需带宽 bs：4.1914.00KZds由6表 22.152 查得，XH 型带 bs0101.6 mm，Z m12，KZ1，bs 7.3614.6.1.取整后bs=404.3.2 带轮结构和尺寸传动选用的同步带为 1750XH200 型；大带轮： Z 125， d 1176.60 mm，da1174.07 mm，d f1159.29 mm考虑到小带轮的根切，不便于加工，为确保带轮传动，选择将小带轮加工成轮毂形式，轮的直径为小带轮的根圆直径：d63.58 mm。4.3.2.1 大带轮的结构及尺寸齿槽底宽： bw7.900.015 mm齿高： hg7.14 mm槽半角： 20齿根圆角半径： rf1.98 mm齿顶圆角半径： ra2.39 mm节顶距： 22.794 mm外圆直径： dad2174.07 mm根圆直径： dfda2hg159.79 mm4.4 链传动的设计4.4.1 链传动的特点与带传动相比链传动的优点是：没有弹性滑动和打滑动现象，故平均传动比准确：传动效率较高：张紧力小，所以压轴力较小：能在温度高，灰尘多，湿度大及有腐蚀等恶劣条件下工作；工况相同时，链传动的结构较为紧凑。与齿轮传动相比，其优点是：制造安装精度要求低，成本低；适用的中心距范围大（可达几十米），结构简单，重量轻。链传动的缺点是：瞬时传动比不恒定，传动不平稳 a 作时有噪声；磨损后易发生跳齿；不宜在载荷变化很大和急速反传动中工作；只适用平行轴传动。4.4.2 链的类型按工作性质不同，链分为传动链，起重链和拽引链。在一般机械传动中，常用传链，而起重链和拽引链主要用在起重机械和运输机械中。按传动链结构形式主要分为：短节距精密滚子链，简称滚子链；短节距精密套筒链，简称套筒链；齿形链又称无声链以及成型链，而前三种都已经标准化了。4.4.3 输料带链轮设计由于要保持夹持带与输料带线速度一致，因此夹持带主动辊与输料带之间的传动比要求相当精确。所以我选择链轮来进行传动。取 i1=21/31 ，i 2= 1 ，i 3= 17/25此时，实际速比：i 输i 1i2i30.46实际带速V 输n 夹主（D 主齿2 齿带）/I 输2.73m/mini121/31用链传动其选择的链号为 08A 参数见表 4-1主动链轮齿数 Z 接 1 取 31从动链轮齿数 Z 接 2 取 21所以：动链轮节圆直径 4.20mpZd38.1254.37*1输输从动链轮直径 pd93.814.37*2输输从动轮速 rpmn.0i1主输从锥齿轮传动传动比：1：1效率：0.94-0.97 取 0.958 级精度（稀油润滑）i 3=17/25用链传动其选择的链号为 08A 参数见表 4-1主动链轮齿数 Z 接 1取 25从动链轮齿数 Z 接 2取 17所以：主动链轮节圆直径 mpd1.04.3725*1 输输从动链轮直径 mpd75.6814.327*Z21 输输4.4.4 送料带链轮设计取 i1=20/32 ，i 2=1 ，i 3=17/25此时，实际速比i 送 0.94i 1i2i30.43实际带速v 送 n 夹被（D 主齿 2 齿带）/i 送 2.92m/min式中 n
