N500涡流选粉机设计

30页 9000字数+说明书+开题报告+任务书+实习报告+10张CAD图纸

N500涡流选粉机设计开题报高.doc

N500涡流选粉机设计说明书.doc

任务书.doc

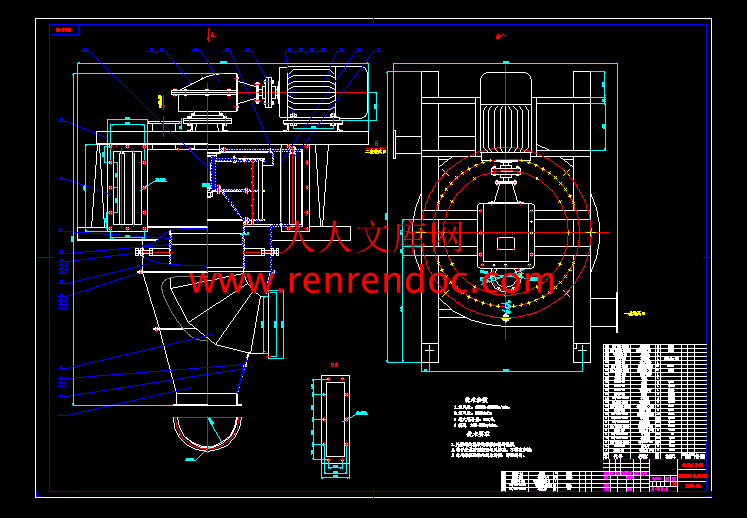

总装图.dwg

挡料板.dwg

摘要.doc

条型板2.dwg

条形板1.dwg

毕业实习报.doc

水平分隔板.dwg

涡流叶片.dwg

立轴.dwg

说明书目录.doc

课题申报.doc

转子部状装图.dwg

转笼部装图.dwg

轴向迷宫.dwg


目    录

1 前言1

2 涡流选机的总体设计2

2.1涡流选粉机的分级原理2

2.2 涡流选粉机的性能特点及应用3

2.3 涡流选粉机的结构5

2.4 涡流选粉机的主要参数5

2.5 涡流选粉机传动方案设计6

2.6 涡流选粉机运动和动力参数设计7

3 涡流选粉机结构设计10

3.1 锥齿轮的设计及其校核计算10

3.2 涡流选粉机转子部件设计及其校核计算13

3.3 轴承的选择及其校核计算16

3.4 转子平衡18

3.5 轴上零件的固定19

4 设备的制造和安装要求20

4.1 制造要求20

4.2 安装要求20

5 结论22

致谢23

参考文献24

附    录25


N500涡流选粉机设计

摘要: N500高效涡流选粉机是涡流选粉机的一种,选粉机是水泥生产过程中的必要设备,其性能直接影响水泥质量的优劣和成本,因此要求其满足能耗低、产品质量高、选粉效率高等特点。本课题目的是设计一台N500涡流选粉机,主要进行了N500涡流选粉机的总体设计和转子部件设计。总体设计要确定选粉机总体配置及结构方案,包括结构、尺寸,电动机的选择等;转子主要由转笼和立轴组成,转子部件设计包括立轴的设计及校核,立轴上锥齿轮的设计及校核和轴承的选择与校核。设计中考虑了控制转子的转速来调节物料的选择粒度和产量,在提高性能的同时应尽量减少故障的发生,以提高产品性能和经济效益。选粉机应运转平稳、工作可靠、结构简单、装卸方便、便于维修、调整。


关键词:选粉机;转子;轴


 N500-涡流选粉机是高效涡流选粉机的一种,选粉机是水泥生产过程中的必要设备,它的性能会直接影响水泥质量的优劣及经济成本,所以研究它有很大的实际意义。

 水泥粉磨系统有开流粉磨系统、圈流粉磨系统、康比丹磨系统、辊式磨系统以及辊压机粉磨系统等5种粉磨系统。而在水泥工业生产中,为了提高粉磨效率,降低能耗,一般优先选用圈流粉磨系统。作为该系统的重要组成部分——选粉机,其性能将直接关系到该系统的工作效率、产品性能及经济效益。

 选粉机自1885年发明到现在已经经历了:离心式选粉机,旋风式选粉机,O-sepa选粉机。O-sepa高效选粉机目前是性能良好的选粉机,N500高效涡流选粉机就是在O-sepa选粉机的基础上发展起来的。

 近几年来,在国内外,随着以日本O-sepa选粉机为代表的第三代选粉机的出现,平面涡流理论逐步应用于实践,经生产应用也取得了一定的经济效益。但是该种选粉机的成本高,而且在分散预分级以及系统电耗和单位体积生产能力方面都存在一定的缺陷。目前我国的水泥生产量居世界第一,由于O-sepa选粉机的价格和维护成本都相对较高,大多还在使用第二代选粉机和其改进型,生产效率和资源利用率低下,这就导致了资源的严重浪费和环境的污染,所以研究和推广新型的高效选粉机是大势所趋。2.涡流选粉机的总体设计

 选粉机是闭路粉磨系统的主要设备之一,由磨机、选粉机等设备组成的闭路粉磨系统,比无选粉机的开路粉磨系统提高产量lO%-2O%。因此,粉磨作业中选用选粉机作为磨机的配套设备是提高产量的主要途径之一。


2.1涡流选粉机的分级原理

   O-sepa选粉机被称为第三代选粉机的代表,不仅仅是因为选粉效率上的提高,更重要的是分级原理上的重大突破。与第一、第二代选粉机相比其分级先进性如下:

   第一代离心式选粉机的分级原理为:选粉机内的大风叶旋转产生分级气流,气流由导风叶片进入选粉区(过粗的物料经撒料盘抛撒,撞击内筒壁后沉降),经小风叶再次分选,粗粉沉降,合格的细粉随气流经出风口后,进入内外筒体间,自由沉降后收集为成品。气流内部循环。

   第二代旋风式选粉机的分级原理为:选粉机配风机,代替离心式选粉机内大风叶,提供分级气流。采用6~8个旋风筒收集细粉。气流由空气入口进入选粉机,经导流叶片进入选粉区,经小风叶再次分选后,细粉被提升后进入旋风筒,收集为成品。分离后的空气经风机后,再次进入选粉机循环。

内容简介:
毕业设计开题论证报告专 业 机械设计制造及其自动化 学生姓名 袁 万 景 班 级 B机制051 学 号 0510110103 指导教师 孙 俊 兰 完成日期 2009年3月31日 课题名称:N500涡流选粉机设计一、课题来源、课题研究的主要内容及国内外现状综述1、课题来源本课题来源于盐城大志环保科技有限公司。2、课题研究的主要内容本课题主要研究设计N500涡流选粉机,要达到以下几个要求:a.台时产量1835t/h ; b.空气量 600m3/min; c.最大喂料量 90t/h; d.转速 265320r/min; e.批量:面向客户定制的单件小批量。设计的选粉机主要是作为水泥厂水泥粉磨闭路系统中的分级设备,其性能要求为:a.满足能耗低,产品质量高,选粉效率高等特点; b.选粉机应运转平稳,工作可靠,结构简单,装卸方便,便于维修、调整。3、国内外现状选粉机主要是作为水泥厂水泥粉磨闭路系统中的分级设备。目前,水泥工业常用的选粉机有离心式、旋风式、涡流式三种。本次课题要设计的N500-涡流选粉机根据Osepa选粉机原理进行改进设计的一种新型高效选粉设备,主要由一个类似双进风的旋风筒的外壳和一个带有涡流叶片的转子及传动装置三部分组成1979年本小野田公司开发了OSEPA选粉机,不仅保留了旋风选粉机外循环的优点,而且采用笼型转子平面螺旋气流选粉原理,从而大幅度提高了选粉效率。以它为代表的笼式选粉机称为高效选粉机,也被称为第三代选粉机。它比第一代选粉机的选粉能力提高100%,比第二代提高20%50%。O-SEPA高效选粉机的出现,引起了世界著名的几家水泥机械制造公司的极大关注。由于OSEPA型选粉机优点突出,一些著名的水泥设备制造公司纷纷参照其工作原理,竟相开发了各自的第三代选粉机,如丹麦(F.L.Smidth)公司开发的Sepax型高效选粉机;洪保(KHD)公司开发的SKH型和ZUB型型高效选粉机等等。这些选粉机的工作原理与OSEPA型选粉机相同,但结构上各有特点。目前国内大多数的水泥生产厂家所用的选粉分级系统为离心式选粉机、旋风式选粉机,而新建的水泥生厂线则大多配用第三代高效选粉机。据不完全统计,在我国高效选粉机正式投入运行的已有3000多台。对O - Sepa选粉机进行技术改造升级,是国内许多选粉机制造公司的重点项目,有不少知名公司和研究机构在此方面取得了不错的成绩,如武汉奥道克斯高科技有限责任公司对葛洲坝水泥厂三台 N2500型 O - Sepa选粉机进行了卓有成效地改造 ,选粉效率提高 35%45%,达到了 80%以上 ,磨机台时产量提高 10%18%,吨水泥生产电耗下降 5千瓦时。二、本课题拟解决的问题1N500涡流选粉机总体配置及结构方案的优化。2N500涡流选粉机转子部件的设计及其优化设计。3. 选粉效率低,动力能耗高的问题。4. 壳体中的阻力大,物料分散效率低。大部分气流由一、二次风管经导流叶片进入环形分级区,直接进入分级转子。三次风风量小,造成转子下方截面风速很低,不能将滑落下的物料中的细粉有效携带进入分级面。三、解决方案及预期效果1、解决方案1)了解设计任务书,明确设计要求;查阅有关设计资料,参观实物,了解设计对象的性能、结构及工艺性;拟定设计计划来确定N500涡流选粉机合理的总体配置及结构方案。2)分级叶片改用外边缘厚、内边缘薄的异型叶片代替,可较小阻力损失和惯性反涡旋。根据结构尺寸、系统风量和选粉精度综合来选择叶片数量和尺寸。使用机械优化设计软件对部件进行优化设计3)根据选粉机投料情况,改造撒料盘,采用新型撒料装置,使物料在整个圆周分选区域内连续布料,物料得到充分均匀的分散。4)增设涡流整流装置,使选粉后的涡流打散,使其以准直线的运动形式排出选粉机,大幅度降低转子叶片的风阻及选粉机的压降。 5)对三次风进行改进设计,采用新型粗粉清洗装置,使三次风对沿锥体内壁下滑物料的二次分选作用得到明显强化,再度提高选粉效率。2、预期效果通过以上的拟定问题和对问题的解决方案可以得出一个相对完善的产品,系统克服了多点下料易滑料、料幕有漏洞等缺陷;可大幅度降低回磨物料中合格成品,成品的粒度组成将得到改善,同时提高了成品的强度等级;物料分散性能优越,选粉效率高,节能效果显著,出风管壁的磨损大大降低;而且所设计的系统操作维修方便,成本低,性价比得到了一定的提升。四、课题进度安排3月1日3月14日毕业实习阶段。毕业实习,查阅资料,到多个公司实践,撰写实习报告。3月15日3月31日开题阶段。提出总体设计方案及草图,填写开题报告。4月1日5月14日 设计初稿阶段。完成总体设计图、部件图、零件图。5月15日5月31日 中期工作阶段。完善设计图纸,编写毕业设计说明书,中期检查。6月1日6月2日毕业设计预答辩。6月3日6月9日毕业设计整改。图纸修改、设计说明书修改、定稿,材料复查。6月10日6月11日毕业设计材料评阅。6月12日6月13日毕业答辩。6月14日6月15日材料整理装袋。五、指导教师意见 签名 年 月日六、专业系意见 签名 年 月日七、学院意见 签名 年 月日3盐城工学院本科生毕业设计说明书 2009 毕 业 设 计 说 明 书N500涡流选粉机设计专 业 机械设计制造及其自动化 学生姓名 袁 万 景 班 级 B机制051 学 号 0510110103 指导教师 孙 俊 兰 完成日期 2009年6月6日 目 录1 前言12 涡流选机的总体设计22.1涡流选粉机的分级原理22.2 涡流选粉机的性能特点及应用32.3 涡流选粉机的结构52.4 涡流选粉机的主要参数52.5 涡流选粉机传动方案设计62.6 涡流选粉机运动和动力参数设计73 涡流选粉机结构设计103.1 锥齿轮的设计及其校核计算103.2 涡流选粉机转子部件设计及其校核计算133.3 轴承的选择及其校核计算163.4 转子平衡183.5 轴上零件的固定194 设备的制造和安装要求204.1 制造要求204.2 安装要求205 结论22致谢23参考文献24附 录25N500涡流选粉机设计摘要: N500高效涡流选粉机是涡流选粉机的一种,选粉机是水泥生产过程中的必要设备,其性能直接影响水泥质量的优劣和成本,因此要求其满足能耗低、产品质量高、选粉效率高等特点。本课题目的是设计一台N500涡流选粉机,主要进行了N500涡流选粉机的总体设计和转子部件设计。总体设计要确定选粉机总体配置及结构方案,包括结构、尺寸,电动机的选择等;转子主要由转笼和立轴组成,转子部件设计包括立轴的设计及校核,立轴上锥齿轮的设计及校核和轴承的选择与校核。设计中考虑了控制转子的转速来调节物料的选择粒度和产量,在提高性能的同时应尽量减少故障的发生,以提高产品性能和经济效益。选粉机应运转平稳、工作可靠、结构简单、装卸方便、便于维修、调整。关键词:选粉机;转子;轴N500 eddy current separator designAbstract:N500 efficient eddy current separator is one of the efficient eddy current separators. Separator is the necessary equipment in the process of cement production. Its performance will directly affect the quality of cement merits and costs, so its requirements characteristics shoud be low energy consumption, high-quality products, high efficiency separator. This topic is the design of a N500 eddy current separator for the design of general schme and the design of rotor components. The focus is overall design and components design. Overall design includs the design of structure of the body, size and motor selection. Rotor made of the cage and shaft components, the design components of rotor comprise the vertical shaft design and verification, bevel gear shaft on the design and bearing checking and checking with the choice. Design consideration of the rotor speed controlling to regulating the choice of materials and the output size, improving performance, but it also should minimize the occurrence of faults, to improve product performance and economic benefits. Separator should be a smooth operation, reliable, simple structure and handling convenience, ease of maintenance and adjustment.Key words: Separator; Rotor; Axis 1.前言 本课题是由盐城市大志环保科技有限公司提出的N500涡流选粉机设计。N500-涡流选粉机是高效涡流选粉机的一种,选粉机是水泥生产过程中的必要设备,它的性能会直接影响水泥质量的优劣及经济成本,所以研究它有很大的实际意义。水泥粉磨系统有开流粉磨系统、圈流粉磨系统、康比丹磨系统、辊式磨系统以及辊压机粉磨系统等5种粉磨系统。而在水泥工业生产中,为了提高粉磨效率,降低能耗,一般优先选用圈流粉磨系统。作为该系统的重要组成部分选粉机,其性能将直接关系到该系统的工作效率、产品性能及经济效益。 选粉机自1885年发明到现在已经经历了:离心式选粉机,旋风式选粉机,O-sepa选粉机。O-sepa高效选粉机目前是性能良好的选粉机,N500高效涡流选粉机就是在O-sepa选粉机的基础上发展起来的。近几年来,在国内外,随着以日本O-sepa选粉机为代表的第三代选粉机的出现,平面涡流理论逐步应用于实践,经生产应用也取得了一定的经济效益。但是该种选粉机的成本高,而且在分散预分级以及系统电耗和单位体积生产能力方面都存在一定的缺陷。目前我国的水泥生产量居世界第一,由于O-sepa选粉机的价格和维护成本都相对较高,大多还在使用第二代选粉机和其改进型,生产效率和资源利用率低下,这就导致了资源的严重浪费和环境的污染,所以研究和推广新型的高效选粉机是大势所趋。2.涡流选粉机的总体设计选粉机是闭路粉磨系统的主要设备之一,由磨机、选粉机等设备组成的闭路粉磨系统,比无选粉机的开路粉磨系统提高产量lO-2O。因此,粉磨作业中选用选粉机作为磨机的配套设备是提高产量的主要途径之一。2.1涡流选粉机的分级原理 O-sepa选粉机被称为第三代选粉机的代表,不仅仅是因为选粉效率上的提高,更重要的是分级原理上的重大突破。与第一、第二代选粉机相比其分级先进性如下: 第一代离心式选粉机的分级原理为:选粉机内的大风叶旋转产生分级气流,气流由导风叶片进入选粉区(过粗的物料经撒料盘抛撒,撞击内筒壁后沉降),经小风叶再次分选,粗粉沉降,合格的细粉随气流经出风口后,进入内外筒体间,自由沉降后收集为成品。气流内部循环。 第二代旋风式选粉机的分级原理为:选粉机配风机,代替离心式选粉机内大风叶,提供分级气流。采用68个旋风筒收集细粉。气流由空气入口进入选粉机,经导流叶片进入选粉区,经小风叶再次分选后,细粉被提升后进入旋风筒,收集为成品。分离后的空气经风机后,再次进入选粉机循环。 第三代高效选粉机的分级原理为:分级气流由外配引风机提供,细粉由高效率的袋式收尘器收集。可将磨机内通风引入选粉机,既环保又简单。一次风和二次风切向进入涡流旋风筒的壳体,通过导流叶片进入选粉区,在旋转的涡流叶片和水平分隔板的作用下,形成一个均衡稳定的水平涡流选粉区。物料在撒料盘的离心力作用下,抛向缓冲板,打散后落入选粉区, 自上而下,被气流挟带,连续不断地被气流及涡流叶片多次分选,细粉经涡流叶片、出风管进入收尘器,收集为成品。分离后的空气经引风机,排入大气,气流不循环。 离心式选粉机虽几经改进,但还是无法消除其存在的三个根本性缺点:循环气流中粉尘多,致使选粉区内物料的实际浓度大,扩大了干扰沉降的影响;选粉区内存在着较大的风速梯度,粗颗粒会被高速气流带出;选粉区存在着边壁效应问题,使细小颗粒随粗颗粒碰撞而降落。旋风式选粉机用旋风筒代替离心式选粉机的大直径外筒来收集细粉,提高了收尘效率,从而使循环气流中的含尘浓度大为降低,即改进了离心式选粉机的循环气流中粉尘多的缺点,但无法消除离心式选粉机存在分离粒径不均和边壁效应等缺点,易造成粉磨系统循环负荷的恶性增加。高效选粉机利用高效率的收尘器收集细粉,比旋风式选粉机又进了一步,引进自然风,因而从根本上消除了缺点;利用了水平涡流分级原理, 以笼式转子取代小风叶,通过导流叶片的作用,使气流成一定角度稳定均匀地穿越整个选粉区,同时,冷空气的进入,有利于水泥质量的提高。所以说,高效选粉机在分级原理上实现了跨时代的突破。2.2涡流选粉机的性能特点及应用高效涡流选粉机有以下特点:(1)每个颗粒有许多次分选的机会,从而使该选粉机具有很高的分离锐度。被选粉的物料除有主风道气流作用外还有辅助气流作用。(2)借助涡流叶片和水平分隔板在大型选粉机中也能形成较好的水平涡旋气流。(3)在从小容量到大容量的广大范围内,能保持高效的选粉,产品收集率很高。(4)通过调节选粉机转子的转速可方便地调节选粉的分离粒径。(5)产品的粒度分布则通过调整运转参数,可实现在一个相当宽范围内的调节。能够生产粒度分布很陡的产品,尤其是几乎能把粗粉和细粉完全分开,提高粉磨系统产量,降低单位产品电耗。(6)物体颗粒与转子叶片之间的切向速度差很小,以致由磨损带来的维修等问题以及选粉机的工耗和各区的高度,延长了细粉在气流中的停留时间。(7)整个内部气流密度大,故使得该机的结构紧凑。(8)进入选粉机的新鲜空气量可以很大,这样不仅可使通过磨内的风扫强度的增大,有助于磨内细粉物料的排出,也降低了磨内温度,利于提高粉磨效率,同时可较大幅度降低水泥温度,不必再设置水泥冷却器。(9)涡流选粉机可把车间的主要扬尘点气流用作选粉点,简化了收尘,清洁了车间。近十年来,第三代高效涡流选粉机已在我国普遍推广使用。据不完全统计,目前正式投入运行的已达三百多台,其生产规模为2003000t/d,由于这种选粉机具有体积小、选粉效率高、成品细度调节方便、产品质量稳定可靠等优点,因而受到广泛关注。高效涡流选粉机的使用,大大促进了我国圈流粉磨技术的进步,特别是在大中型水泥厂的粉磨系统中,比传统的离心式或旋风式选粉机优越很多,现已成为1000t/d以上生产线的首选机型。涡流选粉机在我国已有200多家水泥厂使用,也有许多成功的经验介绍,但有一些用户使用中存在许多问题,造成系统产量低,故障多,设备运转率低,生产无法正常进行,严重影响粉磨系统能力的正常发挥。目前涡流选粉机常用的典型工艺流程如图所示: 图2-1 常用的涡流选粉机工艺流程 1电除尘器;2旋风除尘器;3涡流选粉机;4布袋除尘器;5生料磨;6水泥磨在工艺系统中,一级收集器为旋风除尘器,配用的多为HX型旋风除尘器,除尘效率90 ;二级收集器为电除尘器或布袋除尘器,除尘效率99 以上。用于生料磨时,二级收集器一般采用正压操作的电除尘器,如图2-1a;用于水泥磨时,多采用负压操作的袋除尘器,如图2-1b。选粉机内气流的稳定是系统工作正常的一个重要条件,在用电除尘器工艺中,阻力变化较小,系统使用效果普遍较好;在使用袋式除尘器工艺中,气箱脉冲袋式除尘器的工艺系统效果普遍很好,它的清灰气体使用压缩空气,气流量小,而且清灰原理先进,布袋上积灰可清理干净,系统阻力变化小,特别是使用引进技术的PPDC气箱脉冲袋式除尘器,它的入口允许浓度为8001000g,可直接采用一级除尘,效果很好,由于价格较贵,目前使用的较少。使用回转反吹袋式除尘器的工艺系统,由于布袋除尘器有个粉尘在布袋上积累和清灰的周期,引起系统中的阻力变化较大,变化幅度约在147245kPa之间,系统中气流量也变化较大,导致选粉机工作不稳定,涡壳内积灰,更严重者布袋上积灰清理不干净,造成布袋上灰尘的累积递增,系统通风量大大减小,选粉机循环负荷率高达300-400 ,系统无法运转。使用分室侧喷式布袋除尘器的工艺系统,它分室清灰连续工作,可以在本系统中应用。但由于它的结构和工作原理的特殊性,它的排气阀和进气阀气密性差,即使反吹风机不工作时,它的进风口也有负压气流,反吹风机工作时,反吹风也全部由主风机排空,实际上主风机和反吹风机始终形成短路循环,这一点通过在选粉机检测门上明显的风量周期性增强、减弱得到证明,选粉机通风量波动变化较大,也无法正常运转。 第一级旋风除尘器普遍使用固定转速的刚性叶轮卸料器,其卸料能力均为系统产量能力的15倍。在使用中容易出现漏风,使旋风除尘器除尘效率降低,进而对第二级除尘器的除尘负荷增大,而且出旋风除尘器的粉尘气体浓度的增大,对图2-1a工艺中风机的磨损也较大,影响风机寿命。安徽某水泥厂用单级锥形重锤卸料阀,它的卸料动作随物料的多少自动调节,又有料柱锁风,无需配置动力机构,效果特别好。有些厂家在涡流选粉机粗粉出口安装了锁风卸料器,这一点是不需要的,涡流选粉机的最初设计思想是允许粗粉出口进气,目的是对粗粉再进一步选粉。目前这种效果如何,还没有具体数据参考,但该处呈负压解决了粗粉回磨输送扬尘的问题,对整体工艺系统没有不良影响。 涡流选粉机在工作时,转子的转向是有方向性的,它的转向和一、二次风口的气流方向一致,反映到电机输出轴上应为:从电机方向看,输出轴为逆时针旋转。尽管转子反转也有选粉效果,但极易造成涡壳积灰,而且与涡流叶片和经由导流叶片进入的气流有定的逆向作用力,选粉机电机电流高,能耗增加。工艺中可以人为调整的有三个方面:1)调整转速来改变产品细度;2)调整系统风量,这是一种辅助调节方式,主要是在试用初期调整,正常运转后有的不需再动。有些系统工艺中,风机进风口、进二级收集器管道和回风管(见图2-1所示)未装风量调节阀,各环节风量实际上无法调整,也就无法起到辅助调节作用。而主风机都是高压离心风机,风机的每次启动都是满负荷启动,极易造成设备损坏;3)根据入磨物料的粒度、水分情况和闭路磨的工艺要求,调整磨机各仓长度、研磨体级配和装载量,以此来调整磨内的破碎和粉磨能力,针对这一点,只有一些定性的经验数据,厂家还得根据实际情况进行调整。2.3涡流选粉机的结构高效涡流式选粉机的结构主要由四部分组成:(1)一组相对作切线进气的蜗壳形旋风筒及锥形漏斗。(2)蜗壳形旋风筒内,垂直装置一组气体导流叶片。(3)选粉的笼形转子由垂直的调整叶片、水平分隔板和涡流叶片等组成。(4)传动系统有电机,减速器及主轴等。本次设计的N-500高效涡流选粉机是消化吸收O-sepa选粉机优点而发展起来的,其结构见图2-2。 工作原理是:物料由进料管喂入,在撒料盘离心力的作用下沿径向甩出。碰到缓冲挡板分散后,落到选粉区。选粉气流由切向的一次进风口和二次进风口沿水平涡壳进入,经固定的导流叶片进入选粉区,在选粉区内涡流叶片和水平分隔板组成的水平回转涡轮使内外压差在整个选粉区维持不变,从而使选粉气流稳定均匀。选出的细粉随气流一起从出风管排出,通过机外除尘器收集而成为产品;粗粉沿集灰斗锥体下落由排料口排出。 1.立轴;2.进料管;3.撒料盘; 4.缓冲板;5.导流叶片;6.一次风口 7.集灰斗;8.粗粉出口;9.出口管 10.二次风口 图2-2 N500选粉机结构示意图2.4涡流选粉机的主要参数2.4.1选粉机直径的确定按O-SEPA选粉机有关资料,高效涡流选粉机直径可设计成普通离心式选粉机直径的50%。当生产能力为1835T/h时,普通选粉机直径为33.5m,故高效涡流选粉机的直径为:D=(33.5)50%=1.51.75m所以可取选粉机的直径为:D=1.65m立轴转子直径为D转子=1m2.4.2风机的选择将通风量增加10%作为选用时的依据 Q=1.1(1000020000)=1100022000 m3/h P=1.12000pa=2.2Kp即 P=2.27.513.6=224.4mmHg根据文献11查得型号为:4-72-11 N0.5A离心式风机,风机性能:转速2900rpm全压224mmHg流量14720 m3/h轴功率 10.9kW风机拖动电机为:Y225M-6功率为30kW2.5涡流选粉机传动方案设计本次设计的涡流选粉机通常有原动机、传动装置和工作装置三个基本职能部分组成。传动装置传送原动机的动力,变化其运动,以实现工作装置预定的工作要求,它是机器的主要组成部分。实践证明,传动装置的重量和成本通常在整台机器中占有很大的比重;机器的工作性能和运转费用在很大程度上也取决于传动装置的性能,质量及设计布局的合理性。由此可见,在涡流选粉机的设计中合理拟定传动方案具有重大意义。机器多以交流电动机为原动机,它以满载转速提供连续的回转运动。倘若涡流选粉机工作轴以连续回转,那么拟定传动方案最基本的要求就是选择一个传递连续回转运动的机构,使涡流选粉机的总传动比。实现涡流选粉机工作装置预定的运动是我们拟订传动方案的最基本要求,但在设计中我们除了考虑满足机器预定功能外,还要求设计的选粉机结构简单,尺寸紧凑,工作可靠,制造方便,成本低廉,传动效率高和使用维护方便。由于涡流选粉机中两轴呈垂直方向,因此我们在涡流选粉机传动装置中采用了单级圆锥齿轮减速器,它可用于输入轴与输出轴相交的传动,其传动比范围为直齿3,斜齿5,其最大值为10。我们在传动装置的设计中必须注意到:锥齿轮(特别是大模数锥齿轮)的加工比较困难,一般宜至于高速级,以减小其直径和模数。还有,当锥齿轮的速度过高时,其精度也须相应的提高,此时还应考虑能否达到所需制造精度以及成本问题。在涡流选粉机工作装置中,由于它所要求的转速不高,我们可选锥齿轮精度为7级。传动装置的布局应结构紧凑,匀称,强度和刚度好,并适合车间布置情况和工人操作,便于装拆和维修。制动器通常设在高速轴。传动系统中位于制动器装置后面不应出现带传动,摩擦传动和摩擦离合器等重载时可能出现摩擦打滑的装置。为简化传动装置,一般总是将改变运动形式的结构布置在传动系统的末端或低速处;对于许多控制机构一般也尽量放在传动系统的末端或低速处,以免造成大的累积误差,降低传动精度。在传动装置总体设计中,必须注意防止因过载或操作疏忽而造成机器损害和人员公伤,可视具体情况在传动系统的某一环节加设安全保险装置。根据上述要求,所设计的涡流选粉机用运动简图来表示为:图2-3 涡流选粉机运动简图2.6涡流选粉机运动和动力参数设计在设计涡流选粉机传动装置时我们应注意其结构的合理性,在设计过程中我们要注意以下几个共性问题:a)零件结构应于生产条件、批量大小及获得毛坯的方法相适应。b)零件结构应便于机械加工、装拆、调整与检测。c)零件结构应有利于提高强度、刚度、精度,延长寿命,节省材料。d)考虑人的因素进行结构设计。e)重视采用新的材料、新工艺和新技术。f)正确规定零件的精度、公差、配合与表面粗糙度等技术要求。g)零件结构设计应遵守国家标准,并尽可能标准化、系列化、通用化,尽量采用优化系数。2.6.1电动机的选择原动机是机器中运动和动力的来源,其种类很多,有电动机、内燃机、蒸汽机、水轮机、汽轮机、液动机。因为电动机机构简单、工作可靠、控制简便、维护容易,所以在涡流选粉机的设计中采用了它。A.选择电动机的类型和结构形式按已知工作要求和条件选用Y系列一般用途的全封闭自扇冷鼠笼型三相异步电动机。B.电动机功率的确定a)根据已知条件,可知工作装置所需功率=30kW。b)电动机的输出功率 (2-1)式中:为电动机至大齿轮轴的传动装置总效率总效率的计算如下:(由机械设计课程设计表2-4可知滚动轴承效率;7级精度锥齿轮传动效率;弹性连轴器效率)故: 因载荷平稳,电动机额定功率只需略大于即可,按文献11表8-169中Y系列电动机技术数据选电动机的额定功率为。C.电动机转速的确定 2轴为工作轴,由已知条件可知其转速为r/min,按机械设计课程设计表2-1推荐的各传动机构传动比范围,可知电动机转速的可选范为 符合这一范围的同步转速只有1000r/min一种,由文献11表8-169选常用的同步转速为1000r/min的Y 系列电动机Y225M-6,则其满载转速为。2.6.2选粉机传动装置的总传动比的计算传动装置的传动比i为:由文献11中知 (2-2) 初选总传动比为:i =32.6.3各轴转速及扭矩的计算选粉机传动装置的运动和动力参数,主要是齿轮轴和立轴的转速、功率及转矩,这些是进行传动件设计计算极为重要的依据。现在按电动机轴至工作轴的传动顺序进行计算如下: 各轴的转速轴 轴 各轴的输入功率轴 轴 各轴的输入转矩计算各轴输入转矩,由文献11的输入转矩公式 T=9550 (2-3)轴 轴 电动机输出转矩 将以上算得的运动和动力参数列表如下:轴名参数电动机轴轴轴转速n(r/min)980980326.7功率P31.0930.9330.16转矩T(N.m)303.0301.4881.6传动比13效率0.9950.9703.涡流选粉机结构设计 涡流选粉机的减速器基本结构由传动零件锥齿轮、轴和轴承、箱体、润滑和密封装置以及减速器附件等组成。根据不同要求和类型,减速器有多种结构形式。由于涡流选粉机中两轴呈垂直方向,所以我们在传动装置中采用了单级圆锥齿轮减速器。以下是我们对其零件的具体设计,但在设计中关于传动件设计计算时我们应注意以下问题:要明确各传动件与其他机构的装配和协调关系。若传动系统中有变换运动形式的机构,如在涡流选粉机设计中减速器的闭式传动,我们应先做它的传动件的设计计算,以便于确定闭式传动内的传动比及各轴的转速、转矩的准确数值,从而使随后设计闭式传动时的原始条件比较准确。3.1锥齿轮的设计及其校核计算 由于两轴呈垂直方向,因此选用圆锥齿轮传动,另外由于建材机械一般用5-10年,故设计工作寿命为7年,每年按300个工作日,每天按三班制,工作时属均匀载荷。初选传动比 i=3,小齿轮齿数 z1=30,大齿轮齿数 z2=z13=903.1.1选择材料和精度及参数A.选择齿轮的材料,热处理方法和齿面硬度。小齿轮选用45钢,调质取HBS1=220 大齿轮选用45钢,正火 HBS2=200B精度等级确定为7级(转子转速较低)。3.1.2按齿面接触强度设计A确定设计参数a. 初选载荷系数Kt=1.3b. 设计小齿轮转矩T1由于轴传动效率为99%,所以输入功率P1=3099%=29.7kW;转矩T1=95.5105P1/N1=187110N.mmcR=1/3d弹性影响系数zE=189.8e根据文献11查图由文献11 10-21d 得Hlim1=570Mpa由文献11 10-21c 得Hlim2=470Mpa应力循环次数N1=60N1jLH=6030031(79024)=2.722109 N2=N1/i=0.907109 由文献11 10-19查得接触疲劳强度系数为:KHN1=0.91 KHN2=1.01计算接触疲劳许用应力:取失效率为1% 安全系数=1则 H1=KHN1*Hlim1/s=0.91570=518.7Mpa H2=KHN2*Hlim2/s=1.01470=474.7Mpa B计算 a)设计小齿轮分度圆直径d1t,代入H中,取较小值d1t=105.15mm b)计算圆锥齿轮z1,平均分度圆直径d1mt=d1t(1-0.5R)=105.15(1-0.5/3)=87.63mm 平均分度圆处圆周速度 Vm=dmt*n1/601000=4.13m/s c)计算载荷系数由文献11表10-2查得使用系数=1.25由文献11表10-8查得动载系数为=1.14由文献11表10-3查得分配系数= =1.2 由文献11表10-4查得齿面载荷系数=1.12 所以 K=*=1.251.141.21.12=1.9152 d)按实际载荷系数校正所得的平均分度圆直径:d1m=d1mt 所以分度圆直径d1=d1m/(1-0.5R)=99.7/(1-0.5/2)=119.6mm e)计算模数 m=d1/z1=119.6/30=3.98 3.1.3按齿根弯曲疲劳强度计算设计公式:m3 (3-1)A.确定参数(1)由文献11图10-13查得KF=1.4 直齿圆锥齿轮KF=1所以K=* * =1.251.141.121.4=2.23由文献11图10-20d查得大小齿轮弯曲疲劳强度极限1=arctg(z2/z1)=arctg(1/2)=18.43 2=90-1=9018.43=71.57 zv1=z1/cos1=31.6 zv2=z2/cos2=284.8 B.查取齿形系数YF1=2.25YF2=2.06C.查取应力校核系数Ysa1=1.625Ysa2=2.06D.查取弯曲疲劳强度极限及寿命系数小齿轮: =470Mpa=320Mpa按N1=2.722109 N2=0.907109E.查文献11图10-20分别得 =0.87 =0.89计算弯曲疲劳许用应力取安全系数S=1.2则=*/S=340Mpa=*/S=240MpaF.设计大小齿轮的*/F ,并加以比较*/=2.521.625/340=0.012*/=2.061.97/240=0.016所以大齿轮数值大设计计算=343对此结果,由齿面接触强度计算的模数大所以应取m=3.98圆整得标准值m=43.1.4 锥齿轮几何计算A.取齿形角: =1=2=20齿根高系数: ha*=1顶隙系数: C*=02变位系数: x=0分度圆直径:d1=mz1=4*30=120mmd2=mz2=4*90=360mmB.锥距:C.齿宽:b=RR=189.71/3=63.2mm取b=64mmD.分锥角:=arctg(1/i)=arctg(1/2)=18.43 =7134E.齿顶高:=(ha*+x)*m=4mm=(ha*+x)*m=4mm齿轮校核按齿根弯曲疲劳强度校核校核公式:F=KFt*Ysa*Yfa/bm(1-0.5R)F F1=160.18340F2=52.92240故符合要求。3.2涡流选粉机转子部件设计及其校核计算3.2.1立轴设计A.选择轴的材料及热处理由于立轴的转速不大,故选择常用材料45钢,调质处理。B.初估轴径按扭矩初估轴的直径,由机械设计得公式: (3-2)查文献11公式查表10-2,得c=106117,取c=106,则: 就是轴段的直径,因为轴段上安装大圆锥齿轮,其轮毂直径为mm,所以取mm。C.结构设计a)各轴段直径和长度的确定因为齿轮轮毂直径为,所以我们选择普通平键连接大齿轮上,端由轴端挡圈固定。用螺钉紧固轴端挡圈,并能调整大齿轮上下移动,下端靠轴套固定,轴套长度由箱座高决定。取。轴段用来固定轴承和固定轴套,所以取。取所在轴段上安装圆锥滚子轴承32318型。取在该轴段上安装轴承32318型,两轴承间控制一定距离,取。在轴段剖面下部,安装轴套连接转子部件,根据选粉机容量空间,可确定:则选择键。主轴的轴向移动由下段螺母M48调整,即。为使加工螺纹方便开退刀槽,其结构草图如下:图3-1 立轴尺寸结构图D.轴的受力分析a)画轴的受力简图:图3-2 立轴受力简图b)计算支反力作用在大锥齿轮上的力在水平面内,其受力简图 图3-3 立轴水平面上受力简图由,可得:c在垂直平面内,其受力简图为:图3-4 立轴垂直面上受力简图由,可得:c)计算弯矩在水平面上(弯矩图为a)在垂直平面上(弯矩图为b) 合成弯矩(弯矩图为c)画转矩图(图为d)转矩计算弯矩(图为e) E.判断危险截面如上图所示a-a截面左侧合成弯矩最大,故有可能是危险截面F.轴的弯扭合成强度校核,由文献11公式: (3-3)式中:W-抗弯截面系数 所以立轴的设计是满足条件的。图3-5 立轴弯矩图3.3轴承的选择及其校核计算对立轴上的轴承32318进行核算A作用在轴承上的载荷为: B计算轴承轴向荷载由文献11查得轴承32318的额定动载荷,额定静载荷计算轴向内部力: 所以轴承1的轴向力轴承2的轴向力 C计算轴承当量动荷载轴承1为:由文献11表11-7得,取径向载荷系数 取轴向载荷系数轴承2为:,查表得由文献11公式 (3-4)由文献11表11-8,可知载荷系数,我们取 D计算轴承寿命由文献11公式 (3-5)取轴承工作温度为200,则: 所以均满足7年的使用的寿命3.4转子平衡涡流选粉机转子部件的径向比D/b=1.85,所以其轴向宽度较大,其质量分布在几个不同的回转平面内。这时,即使转子的质心在回转轴线上,但由于各偏心质量所产生的离心惯心力不在同一回转平面内,所形成的惯心力偶仍使转子处于不平衡状态。由于这种不平衡只有在转子运动的情况下才能显示出来,故称其为动不平衡。机械因不平衡而引起的振动是失效的主要原因,为消除振动,避免回转机械的过早失效,延长其使用寿命,在该选粉机使用的过程中采用快速平衡法进行转子的平衡。当转子处于工作状态时,轴承处的振动速度和转子不平衡量的关系为,其中是由钢度动力性能,转子的阻尼,转子的速度和机器结构等可变因素决定的,对于同一转子,同一工作状态情况下,可视为常数通过试加配重来改变不平衡,并测得振动速度即可确定初始不平衡量的大小和方位。假设一个转子的初始不平衡量引起初选始振动速度V0,在转子上加一试重,它与初试不平衡量,共同产生一个振动速度V,将试重取下,放置在其对称位置上,它与共同产生一个振动速度V2,用矢量表示各振动速度得附图所示的矢量图。测量方法:a)选择适当的测量点,通过选择轴承座上的振动速度较水平垂直方向,以后钧在此点测量。b)动设备,使其达到工作转速,测出初始不平衡振动量V0(mm/s)c)机器停转,在转子重心平面任意点上,试加一配重m,并启动机器,使其达到工作转速,测量其振动量V1(mm/s)。试重的选用按经验公式计算: (3-6) 式中:试扣配重(Kg)转子质量(Kg)转子半径cmn-转子工作转速r/min式中系数1-5根据功率大小选择,功率小可选大值,反之则选小值。d) 停转,将配重转至转子的对称位置,启动机器使达到工作速度,测得振动量V2(mm/s)e)停转,计算校正质量的大小和方位角f) 重位置转过角处放置校正质量m,启动机器,检验其平衡校正效果。3.5轴上零件的固定3.5.1周向的固定为传递运动和转矩,防止零件与轴产生相对转动,轴上的零件应周向固定。第一、用键作周向固定。因为普通平键制造简单,装拆方便,对中性好,所以得到广泛应用。本次设计中联轴器,齿轮,转笼都使用键周向固定。第二、用过盈配合作周向固定。因为此方式结构简单,抗冲击性能较好,承载能力取决于过盈量的大小,配合面加工精度较高。轴承与轴颈的装配就用次方式。3.5.2轴向的固定为防止零件轴向移动,零件需轴向固定,并且零件固定后能承受轴向力。第一、用轴肩固定,此方式简单可靠,可承受大的轴向力。第二、用轴端挡圈、轴套、圆螺母等固定,与轴肩配合使用。4.设备的制造和安装要求4.1制造要求a)所有裸露的型钢、钢板边角应规矩,否则应用砂轮打磨,满足要求。b)转子装配完毕应进行动平衡试验,精度等级为G6.3级,平衡力矩允差为2.5N.m。c)所有喷涂耐磨材料层应牢固,硬度应达到HRC5560。d)水平格板上的矩形孔应该均匀分布,误差不大于0.6mm。两块以上的格板,矩形孔应一起加工,穿圆钢管的孔也应一起加工。周边喷涂陶瓷粉的部分应均匀一致。4.2安装要求安装顺序方框图基准放线 固定基础垫板 临时安放转子及灰斗安装弯管 传动部分 主轴及转子 减速器固定灰斗 各个管路在安装高效选粉机时,必须提高质量意识,保证安装质量,最好先给出安装顺序方框图,这样使安装有条不紊地顺利进行。具体安装a) 基准放线根据工艺布置图进行基准放线,然后凿毛一次混凝土,并用风吹净,然后用水冲洗。b)安放垫板垫板的标高误差不大于1mm,然后用垫片进行调整,使其壳体上部支承传动支坐的四个加工面的标高误差不大于1mm。c)转子的临时固定在转子安装的位置处,暂时用一个事先做好的架子架起来,使其转子中心线同主轴中心线基本重合。d)壳体安装将壳体按着工艺布置图的方位轻轻地安放在垫板上,然后用螺栓临时固定并进行调整。当壳体上部支承传动支座的四个加工面水平满足要求后,将所加的调整垫片与垫板点焊定。但必须注意,不要使垫板同壳体之间焊接固定死。e)传动支座的安装在安装传动支座时应注意方位,其余壳体上部的四个加工面间垫以调整垫片,保证传动支座上面与减速器相联接平面的水平误差在0.05mm范围内。调整好轴套和支座、轴套与壳体、轴套与转子的联接位置后,将定位螺栓插入相应的孔内,然后拧紧固定联结螺栓。f)主轴与转子的安装(1)主轴与转子在安装前应
