十字头零件的机械加工工艺规程及精车外圆夹具设计


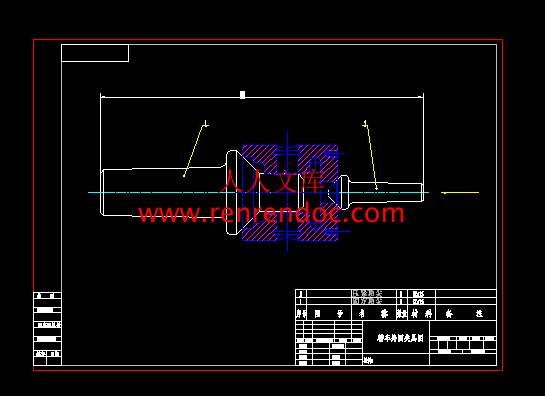

说明书 29页8100字数+工序卡片+工艺卡片+6张CAD图纸

A4十字头零件图.dwg

A4工序图.dwg

A4毛坯图.dwg

任务书.doc

十字头毛坯图.dwg

十字头零件的机械加工工艺规程及精车外圆夹具设计说明书.doc

参考文献.doc

夹具设计要求.doc

工序卡片.doc

工艺卡片.doc

精车外圆夹具固定顶尖.dwg

精车外圆夹具总图.dwg


目  录


第一部分:工艺设计说明书


一、零件的工艺性分析……………………………………………………     1


二、确定毛坯,画毛坯——零件合图……………………………………      2


三、机械工艺路线的确定………………………………………………       3


四、主要工序尺寸及其公差的确定……………………………………      8


五、设备及其工艺装备的确定……………………………………………    10


五、切削用量及工时定额的确定…………………………………………    10


第二部分:夹具设计说明书

一、                …………………………………………     1

二、                                   ………………      2


精车外圆夹具的设计(Φ85上偏差为-0.05下偏差为-0.15:)

问题的提出:

    夹具的种类很多,有通用夹具,专用夹具和组合夹具等,本夹具是用来车削粗车和半精车轴的外圆,由于本零件比较特殊,为了使定位误差为零 ,我们设计基准为轴顶尖位置,作为主要的基准。在刀具方面我们选用硬质合金车刀刀具加工。

  确定定位方案,设计定位元件:

    工件上的加工为车削轴的外圆,故应按完全定位设计夹具,并力求遵守基准重合原则,以减少定位误差对加工精度的影响,所以根据轴本身的加工特点来选择定位的方式。我们选择用两边的顶尖夹紧,来实现定位加工。

夹紧力计算:

计算夹紧力时,通常将夹具和工件看成是一个刚性系统。本工序在车削加工过程中切削力为圆周切削分力,因此,在计算夹紧力时可以不计算径向切削分力和轴向切削分力。
