十字头零件的机械加工工艺规程及钻螺纹底孔夹具设计(4-M6孔夹具)


说明书 29页8100字数+工序卡片+工艺卡片+6张CAD图纸

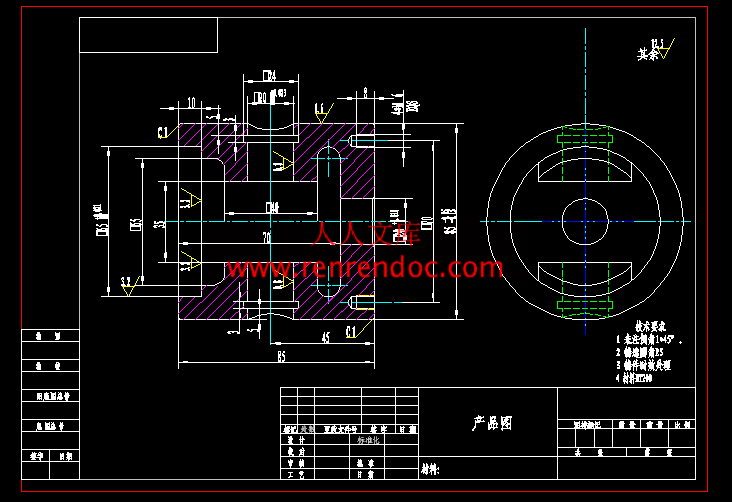

A4十字头零件图.dwg

A4工序图.dwg

A4毛坯图.dwg

任务书.doc

十字头毛坯图.dwg

十字头零件的机械加工工艺规程及钻螺纹底孔夹具设计说明书.doc

参考文献.doc

夹具设计要求.doc

工序卡片.doc

工艺卡片.doc

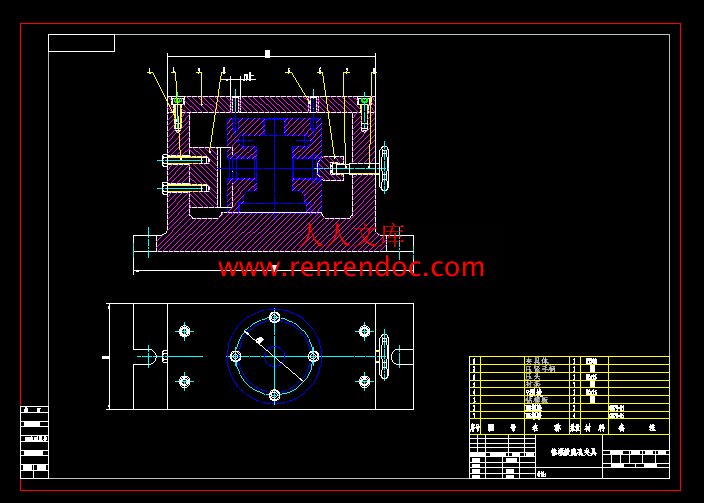

钻螺纹底孔夹具体.dwg

钻螺纹底孔夹具总图.dwg



目  录


第一部分:工艺设计说明书


一、零件的工艺性分析……………………………………………………     1


二、确定毛坯,画毛坯——零件合图……………………………………      2


三、机械工艺路线的确定………………………………………………       3


四、主要工序尺寸及其公差的确定……………………………………      8


五、设备及其工艺装备的确定……………………………………………    10


五、切削用量及工时定额的确定…………………………………………    10


第二部分:夹具设计说明书

一、                …………………………………………     1

二、                                   ………………      2


夹具设计说明书

2.1  4×M6的螺纹孔夹具:

工序尺寸精度分析:由工序图可知此工序的加工精度要求不高,具体加工要求如下:钻2-M6底孔,无其它技术要求,该工序在摇臂钻床上加工,零件属成批量生产。定位方案确定:根据该工件的加工要求可知该工序必须限制工件五个自由度,即x移动、x转动、y转动、y移动、z转动,但为了方便的控制刀具的走刀位置,还应限制z移动,因而工件的六个自由度都被限制,由分析可知要使定位基准与设计基准重合。选φ85外圆、底平面作为定位基准,以φ85外圆端面定位限制移动。
