壁面爬行机械手结构设计【优秀毕业论文】【CAD图纸全套】壁面爬行机械手结构设计【优秀毕业论文】【CAD图纸全套】 -- 50 元

收藏

资源目录
跳过导航链接。

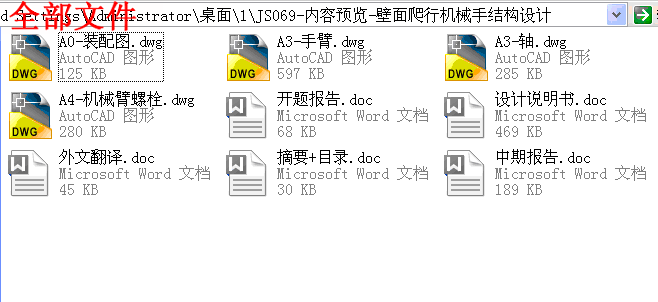

折叠 壁面爬行机械手结构设计.rar壁面爬行机械手结构设计.rar
A0-装配图.dwg

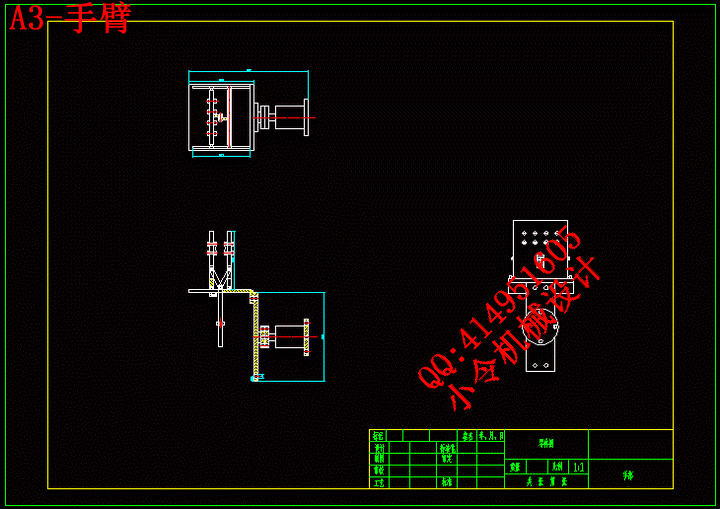

A3-手臂.dwg
A3-轴.dwg
A4-机械臂螺栓.dwg
中期报告.doc
外文翻译.doc
开题报告.doc
摘要+目录.doc
设计说明书.doc
编号:201404070125071537       格式:RAR    上传时间:2014-04-07
  【编辑】
50
关 键 词:
爬行 机械手 结构设计
资源描述:

壁面爬行机械手结构设计
摘要
   在当今大规模制造业中,企业为提高生产效率,保障产品质量,普遍重视生产过程的自动化程度,工业机器人作为自动化生产线上的重要成员,逐渐被企业所认同并采用。工业机器人的技术水平和应用程度在一定程度上反映了一个国家工业自动化的水平,同时机械手可以代替人工在特殊环境工作,以完成复杂环境的工作要求。目前,工业机器人主要承担着焊接、喷涂、搬运以及堆垛等重复性并且劳动强度极大的工作。本文将设计一台四自由度的工业机械手,用于在核废液储蓄罐内送取焊缝检测器。首先,本文将设计机械手的手爪、大臂、小臂等结构,然后计算所需数据,选择合适的传动方式、驱动方式以及连接方式。从而完成机械手整体的设计,以达到设计要求。

关键词:驱动方式;传动方式;机械手

In today's mass manufacturing, the enterprises to improve production efficiency, ensure product quality, generally attaches great importance to the production process automation, industrial robot as an important member of automation production line by enterprise gradually is accepted and adopted. Industrial robot technology level and application level in a certain extent reflects a country's industrial automation level, at the same time, robots can replace human working in the special environment, to accomplish the complex requirement of working environment. At present, the industrial robot is mainly responsible for welding, spraying, such as transportation and stacking repetitive work and labor intensity greatlyThis paper will design a four degree of freedom of industrial robots, for use in nuclear waste deposit tank send weld detector. First of all, this article will design manipulator gripper, arm, forearm, such as structure, and then calculate the necessary data, choose the right means of transmission, drive mode and connection mode. To complete the manipulator overall design, in order to meet the design requirements.
Keywords: drive mode; transmission mode;mechanical arm


目  录
1  绪论 1
1.1 前言和意义 1
1.2 工业机械手的简史 1
1.3 国内外研究现状和趋势 3
 1.3.1国外发展现状和趋势 3
1.4 本课题背景研究意义 4
2  总体结构 6
2.1坐标型式 6
2.2驱动形式的选择 7
3  手爪设计 11
3.1 手部设计基本要求 11
3.2 典型的手部结构 12
3.3 机械手手爪的设计计算 12
 3.3.1选择手爪的类型及夹紧装置 12
 3.3.2 手爪夹持范围计算 14
 3.3.4滑动丝杠设计 15
 3.3.5 直齿轮设计 17
 3.3.6电机选型 18
4 臂部及腕部设计 20
5 结论 25
6 参考文献 26
致  谢 27
毕业设计(论文)知识产权声明 28
毕业设计(论文)独创性声明 29


1  绪论
1.1 前言和意义
   机械手是在自动化生产过程中使用的一种具有抓取和移动工件功能的自动化装置,它是在机械化、自动化生产过程中发展起来的一种新型装置。机械手能代替人类完成危险、重复枯燥的工作,减轻人类劳动强度,提高劳动生产力。机械手越来越广泛的得到了应用,在机械行业中它可用于零部件组装 ,加工工件的搬运、装卸,特别是在自动化数控机床、组合机床上使用更普遍。它适应于中、小批量生产,可以节省庞大的工件输送装置,结构紧凑,而且适应性很强。目前我国的工业机器人技术及其工程应用的水平和国外比还有一定的距离,应用规模和产业化水平低,机械手的研究和开发直接影响到我国自动化生产水平的提高,从经济上、技术上考虑都是十分必要的。因此,进行机械手的研究设计是非常有意义的。
   目前,在国内很多工厂的生产线上数控机床装卸工件仍由人工完成,劳动强度大、生产效率低。为了提高生产加工的工作效率,降低成本,并使生产线发展成为柔性制造系统,适应现代自动化大生产,针对具体生产工艺,利用机器人技术,设计用一台装卸机械手代替人工工作,以提高劳动生产率。通过对机械设计制造及其自动化专业大学本科四年的所学知识进行整合,完成一个特定功能、特殊要求的上下料机械手的设计,能够比较好地体现机械设计制造及其自动化专业毕业生的理论研究水平,实践动手能力以及专业精神和态度,具有较强的针对性和明确的实施目标,能够实现理论和实践的有机结合。
   核工业用壁面爬行遥控检测机器人的主要作用是用于核废液对储蓄罐的腐蚀情况。它在放射性环境中工作,需要一台机械手将其送至罐壁面进行检查工作,待机器人完成检测工作后,再将其从壁面抓去回来。本文将设计一台四自由度折叠式机械手,文中将主要介绍这种机械手的结构设计以及驱动方式。
1.2 工业机械手的简史
   现代工业机械手起源于20世纪50年代初,具有多自由度动作功能的柔性自动化产品。
   机械手首先是从美国开始研制的。1958年美国联合控制公司研制出第一台机械手。他的结构是:机体上安装一回转长臂,端部装有电磁铁的工件抓放机构。
   1962年,美国机械铸造公司在上述方案的基础之上又试制成一台数控示教再现型机械手。商名为Unimate(即万能自动)。运动系统仿造坦克炮塔,臂回转、
俯仰,用液压驱动;控制系统用磁鼓最存储装置。不少球坐标式通用机械手就是在这个基础上发展起来的。同年该公司和普鲁曼公司合并成立万能自动公司(Unimaton),专门生产工业机械手。
   1962年美国机械铸造公司也试验成功一种叫Versatran机械手,原意是灵活搬运。该机械手的中央立柱可以回转,臂可以回转、升降、伸缩、采用液压驱动,控制系统也是示教再现型。虽然这两种机械手出现在六十年代初,但都是国外工业机械手发展的基础。
   1978年美国Unimate公司和斯坦福大学、麻省理工学院联合研制一种Unimate-Vic-arm型工业机械手,装有小型电子计算机进行控制,用于装配作业,定位误差可小于±1毫米。
   美国还十分注意提高机械手的可靠性,改进结构,降低成本。如Unimate公司建立了8年机械手试验台,进行各种性能的试验。准备把故障前平均时间(注:故障前平均时间是指一台设备可靠性的一种量度。它给出在第一次故障前的平均运行时间),由400小时提高到1500小时,精度可提高到±0.1毫米。
   德国机器制造业是从1970年开始应用机械手,主要用于起重运输、焊接和设备的上下料等作业。德国KnKa公司还生产一种点焊机械手,采用关节式结构和程序控制。
   瑞士RETAB公司生产一种涂漆机械手,采用示教方法编制程序。
   瑞典安莎公司采用机械手清理铸铝齿轮箱毛刺等。
   日本是工业机械手发展最快、应用最多的国家。自1969年从美国引进二种典型机械手后,大力研究机械手的研究。据报道,1979年从事机械手的研究工作的大专院校、研究单位多达50多个。1976年个大学和国家研究部门用在机械手的研究费用42%。1979年日本机械手的产值达443亿日元,产量为14535台。其中固定程序和可变程序约占一半,达222亿日元,是1978年的二倍。具有记忆功能的机械手产值约为67亿日元,比1978年增长50%。智能机械手约为17亿日元,为1978年的6倍。截止1979年,机械手累计产量达56900台。在数量上已占世界首位,约占70%,并以每年50%~60%的速度增长。使用机械手最多的是汽车工业,其次是电机、电器。预计到1990年将有55万机器人在工作。
    第二代机械手正在加紧研制。它设有微型电子计算机控制系统,具有视觉、触觉能力,甚至听、想的能力。研究安装各种传感器,把感觉到的信息反馈,使机械手具有感觉机能。目前国外已经出现了触觉和视觉机械手。
   第三代机械手(机械人)则能独立地完成工作过程中的任务。它与电子计算机和电视设备保持联系。并逐步发展成为柔性制造系统FMS(Flexible Manufacturing system)和柔性制造单元(Flexible Manufacturing Cell)中重要一环。
   随着工业机器手(机械人)研究制造和应用的扩大,国际性学术交流活动十分活跃,欧美各国和其他国家学术交流活动开展很多。
1.3 国内外研究现状和趋势
1.3.1国外发展现状和趋势
   机械手均有高精化,高速化,多轴化,轻量化的发展趋势。定位精度可以满足微米及亚微米级要求,运行速度可以达到3M/S,量新产品达到6轴,负载2KG的产品系统总重已突破100KG。更重国外机械手在机械制造行业中应用较多,发展也很快。目前主要用于机床、横锻压力机的上下料,以及点焊、喷漆等作业,它可按照事先指定的作业程序来完成规定的操作。发展趋势是大力研制具有某种智能的机械手。使它具有一定的传感能力,能反馈外界条件的变化,作相应的变更。如位置发生稍许偏差时,即能更正并自行检测,重点是研究视觉功能和触觉功能。目前已经取得一定成绩。目前世界高端工业要的是将机械 手、柔性制造系统和柔性制造单元相结合,从而根本改变目前机械制造系统的人工操作状态。同时,随着机械手的小型化和微型化,其应用领域将会突破传统的机械领域,而向着电子信息、生物技术、生命科学及航空航天等高端行业发展。概括如下:
a.  机械结构向模块化、可重构化发展。例如关节模块中的伺服电机、减速机、检测系统三位一体化;由关节模块、连杆模块用重组方式构造机器人整机。
b.  工业机器人控制系统向基于PC机的开放型控制器方向发展,便于标准化、网络化;器件集成度提高,控制柜日见小巧,且采用模块化结构;大大提高了系统的可靠性、易操作性和可维修性。
c.  机器人中的传感器作用日益重要,除采用传统的位置、速度、加速度等传感器外,装配、焊接机器人还应用了视觉、力觉等传感器,而遥控机器人则采用视觉、声觉、力觉、触觉等多传感器的融合技术来进行决策控制;多传感器融合配置技术成为智能化机器人的关键技术。
d.  关节式、侧喷式、顶喷式、龙门式喷涂机器人产品标准化、通用化、模块化、系列化设计;柔性仿形喷涂机器人开发,柔性仿形复合机构开发,仿形伺服轴轨迹规划研究,控制系统开发;
e.  焊接、搬运、装配、切割等作业的工业机器人产品的标准化、通用化、模块化、系列化研究;以及离线示教编程和系统动态仿真。
总的来说,大体是两个方向:其一是机器人的智能化,多传感器、多控制器,先进的控制算法,复杂的机电控制系统;其二是与生产加工相联系,满足相对具体的任务的工业机器人,主要采用性价比高的模块,在满足工作要求的基础上,
