主轴箱箱体工艺及工装设计【铣床夹具】【7张图纸】【优秀】主轴箱箱体工艺及工装设计【铣床夹具】【7张图纸】【优秀】 -- 45 元

收藏

资源目录【图纸预览往下看--请看到最后哦】
跳过导航链接。
折叠 主轴箱箱体工艺及工装设计【铣床夹具】【7张图纸】【优秀】.rar主轴箱箱体工艺及工装设计【铣床夹具】【7张图纸】【优秀】.rar
主轴箱体毛坯图 04 A1.dwg

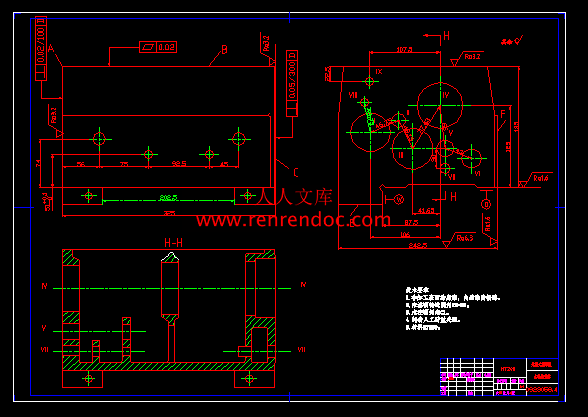

主轴箱箱体 03 A1.dwg
主轴箱箱体工艺及工装设计开题报告.doc
主轴箱箱体工艺及工装设计论文.doc
任务书.doc
外文翻译--我国机械制造业管理信息化特点及发展趋势.doc
夹具装配图7张.dwg
直角对刀块 06 B4.dwg
箱体展开图 05 A2.dwg
铣夹具体 01 A0.dwg

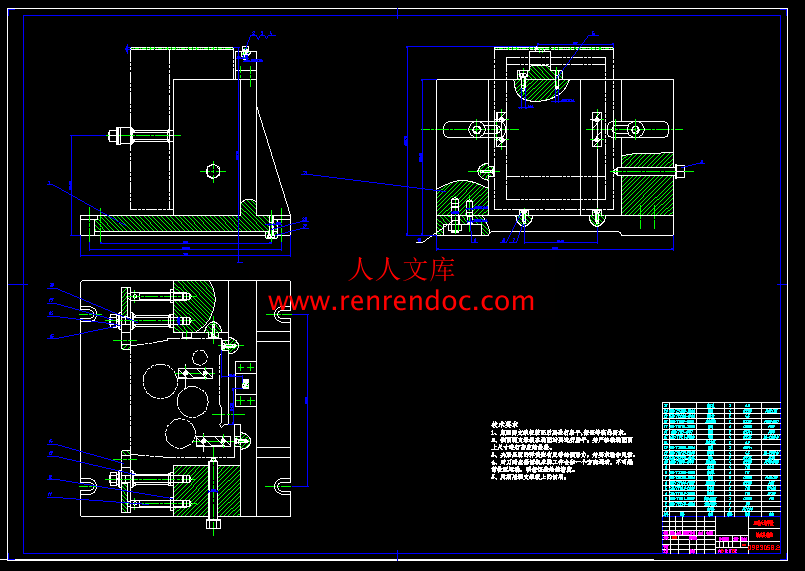

铣夹具装配 02 A0.dwg
阶形定位销 07 B4.dwg
编号:201404070928471554       格式:RAR    上传时间:2014-04-07
  【编辑】
45
关 键 词:
主轴 箱体 工艺 工装 设计 铣床 夹具 图纸 优秀 优良
资源描述:

主轴箱箱体工艺及工装设计

49页 20000字数+说明书+任务书+开题报告+外文翻译+7张CAD图纸【详情如下】

主轴箱体毛坯图 04 A1.dwg

主轴箱箱体 03 A1.dwg

主轴箱箱体工艺及工装设计开题报告.doc

主轴箱箱体工艺及工装设计论文.doc

任务书.doc

外文翻译--我国机械制造业管理信息化特点及发展趋势.doc

夹具装配图7张.dwg

直角对刀块 06 B4.dwg

箱体展开图 05 A2.dwg

铣夹具体 01 A0.dwg

铣夹具装配 02  A0.dwg

阶形定位销 07 B4.dwg


摘  要

   本文是对箱体零件三维造型及零件的机械加工工艺路线进行设计,并按照加工工序的要求进行了夹具设计。三维造型主要表达了零件的造型过程,并可根据零件三维图样自动生成零件的数控加工程序。

   主轴箱作为箱体类零件,其主要加工表面是平面及孔。其加工路线长,加工时间多,加工成本较高,零件的加工精度要求也较高。按照机械加工工艺要求,遵循先面后孔的原则,并将孔与平面的加工明确划分成粗加工和精加工阶段以保证加工精度。基准选择以底面作为粗基准,以底面与两个工艺孔作为精基准,确定了其加工的工艺路线和加工中所需要的各种工艺参数。

   在零件的夹具设计中,主要是根据零件加工工序要求,分析应限的自由度数,进而根据零件的表面特征选定定位元件,再分析所选定位元件能否限定应限自由度。确定了定位元件后还需要选择夹紧元件,最后就是确定专用夹具的结构形式。

关键词  主轴箱;加工工艺;工序;专用夹具

目录

摘  要III

AbstractIV

目录V

1 绪论1

1.1本课题的研究内容和意义1

1.2国内外的发展概况1

1.3本课题应达到的要求2

2 零件的造型3

3 零件的分析6

3.1零件的作用6

3.2 零件的工艺分析7

3.2.1零件图样分析7

3.2.2 工艺分析8

4 工艺规程设计10

4.1 确定毛坯的制造形式10

4.2 定位基准的选择11

4.2.1 粗基准的选择11

4.2.2 精基准的选择12

4.3 拟定工艺路线13

4.3.1 划分加工阶段13

4.3.2 安排加工顺序13

4.3.3 拟定加工工艺路线14

4.4 机械加工余量、工序尺寸及毛坯尺寸的确定16

4.5 确定切削用量及工时定额18

5 专用夹具设计33

5.1 问题的指出33

5.1.1 机床夹具的作用33

5.1.2 铣床夹具的主要类型及结构形式33

5.1.3 机床夹具的组成34

5.2 夹具设计34

5.2.1夹具体设计34

5.2.2 定位基准的选择34

5.2.3 定位方案和元件设计34

5.2.4 定位误差的计算35

5.2.5 铣削切削力计算35

5.2.6 夹紧机构的设计36

5.2.7 对刀装置37

6 结论与展望38

6.1结论38

6.2不足之处及未来展望38

设计小结39

致谢40

参考文献41


1 绪论

1.1本课题的研究内容和意义

   机械的加工工艺及夹具设计是在完成了大学的全部课程之后,进行的一次理论联系实际的综合运用,使我对专业知识、技能有了进一步的提高,为以后从事专业技术的工作打下基础。机械加工工艺是实现产品设计,保证产品质量、节约能源、降低成本的重要手段,合理的机械加工工艺过程是企业进行生产准备、计划调度、加工操作、生产安全、技术检测和健全劳动组织的重要依据,也是企业上品种、上质量、上水平,加速产品更新,提高经济效益的技术保证。

   合理的机械加工工艺文件不仅能提高一个企业的技术革新能力,而且可以较大程度地提高企业的利润,因而合理地编制零件的加工工艺文件就显得时常重要。机械加工工艺文件的合理性也会受到企业各方面因素的制约,比如企业的生产设备、工人的技术水平及夹具的设计水平等,其中较为重要的是夹具的生产和设计。夹具是机械加工系统的重要组成部分,不论是传统制造,还是现代制造系统,夹具的设计都是十分重要的。好的夹具设计可以提高产品劳动生产率,保证和提高加工精度,降低生产成本等,还可以扩大机床的使用范围,从而使产品在保证精度的前提下提高效率、降低成本。当今激烈的市场竞争和企业信息化的要求,企业对夹具的设计及制造提出了更高的要求。所以对机械的加工工艺及夹具设计具有十分重要的意义。

   因而不仅要合理结合企业的生产实际来进行零件加工工艺文件的编制,而且还要根据零件的加工要求和先进的加工机床来设计先进高效的夹具。

   该课题主要是为了培养我们开发、设计和创新机械产品的能力,要求我们能够结合常规机床与零件加工工艺,针对实际使用过程中存在的金属加工中所需要的三维造型、机床的驱动及工件夹紧问题,综合所学的机械三维造型、机械理论设计与方法、机械加工工艺及装备等知识,对高效、快速夹紧装置进行改进设计,从而实现金属加工机床驱动与夹紧的半自动控制。

   就我个人而言,通过这次毕业设计队自己所学的理论知识进行一次综合运用,也是对四年的学习深度的一个检验。从中锻炼了自己分析问题、解决问题的能力,并希望通过毕业设计能养成一种严谨、务实、求真、奋进的工作态度,不仅是对生活的一种感悟,而且为参加工作打下一个良好的基础。因而具有十分重要的意义。1.3本课题应达到的要求

   通过实际调研和采集相应的设计数据、阅读相关资料相结合,首先通过对零件的三维造型,对零件的基本结构及作用有个大致的了解,在此基础上,经过对金属切削加工、金属切削机床、机械设计与理论等相关知识充分掌握后,分析零件的加工工艺,确定零件各加工表面的加工方法,进而形成零件的机械加工工艺路线。并能根据零件的加工工序要求,分析零件的定位方式、金属切削加工过程中的机床工作台驱动、工件夹紧等方面的相关数据,结合机械机构设计的相关理论知识,完成工件的有效定位及夹紧,从而使整个零件的加工工艺路线经济,工件定位方案合理,来达到产品的最优化设计。

   针对实际使用过程中存在的金属加工工艺文件编制、工件夹紧及工艺参数确定及计算问题,综合所学的机械理论设计与方法、机械加工工艺文件编制及实施等方面的知识,设计出一套适合于实际的零件加工工艺路线,从而实现适合于现代加工制造业、夹紧装置的优化设计。 5)铸造时一般φ50mm以下孔不铸出。

   6)孔的尺寸精度检验,使用内径千分尺或内径百分表进行测量。轴内孔之间距离的测量可以通过孔与孔之间壁厚进行间接测量。

   7)同一轴线上各孔的同轴度,可采用检验心轴进行检验。

   8)各轴孔的轴线之间的平行度,以及轴孔的轴线与基准面的平行度,均应通过检验心轴进行测量。

   C6150车床主轴箱箱体作为主传动系的支承零件,各传动轴间要求一定的位置精度,因此,加工此箱体的主要任务是保证各孔系间的相互位置精度。在此箱体的加工中保证各孔正确位置是靠T68坐标镗床手动控制坐标来完成的,为更好地保证加工质量,单件小批量生产也可采用组合夹具、专用镗模进行加工,批量较大时,应采用专用镗模进行加工。

   根据C6150车床主轴箱箱体零件图可知,其主要加工面是进行导轨面的加工、表面加工、孔加工、钻孔、攻丝,孔的精度要求高。该零件年生产属小批量生产,设计加工零件所需要的专用夹具是为了提高劳动效率、降低成本。
