钻机履带底盘底架设计【51张图纸】【全套图纸】【优秀】钻机履带底盘底架设计【51张图纸】【全套图纸】【优秀】 -- 50 元

收藏

资源目录
跳过导航链接。
折叠 钻机履带底盘底架设计【51张图纸】【全套图纸】【优秀】.rar钻机履带底盘底架设计【51张图纸】【全套图纸】【优秀】.rar
xpl30-11-0-履带底盘.dwg
xpl30-11-1-0履带机架.dwg
xpl30-11-1-1-0jg单片左.dwg
xpl30-11-1-1-0单片左.dwg
xpl30-11-1-2主梁.dwg
xpl30-11-1-4撑筋1.dwg
xpl30-11-1-5撑筋2.dwg
xpl30-11-2-0(引导轮).dwg
xpl30-11-2-2导向轮.dwg
xpl30-11-3-0(支重轮).dwg
xpl30-11-3-1支重轮轴.dwg
xpl30-11-3-3链轮.dwg
xpl30-11-3-4轴座.dwg
xpl30-11-4-.dwg
xpl30-11-4-0(张紧机构).dwg
xpl30-11-4-2挡圈.dwg
xpl30-11-4-3丝杆.dwg
xpl30-11-4-5调节螺母.dwg
xpl30-11-5-0(驱动轮组件).dwg
xpl30-11-5-0托轮组建.dwg
xpl30-11-5-1托轮主轴.dwg
xpl30-11-5-2压环.dwg
xpl30-11-6-1压盖.dwg
xpl30-11-6-2驱动轮.dwg
xpl30-11-6-3隔套.dwg
xpl30-11-6-4主轴.dwg
xpl30-11-7-0外挡板.dwg
xpl30-11-7-1挡板1.dwg
xpl30-11-8-0防护罩.dwg
xpl30-11-9-0履带.dwg
xpl30-11-9-10起塔油缸支撑槽钢.dwg
xpl30-11-9-1履带板.dwg
xpl30-11-9-2链条内板.dwg
xpl30-7-0-底架机构.dwg
xpl30-7-1-0-机架.dwg
xpl30-7-1-29起吊耳环.dwg
xpl30-7-4-0连接座.dwg
主轴-A3.dwg
任务书.doc
导向轮-A3.dwg
履带-A4.dwg
履带底盘-A1.dwg
底架-A1.dwg
引导轮-A2.dwg
张紧机构-A3.dwg

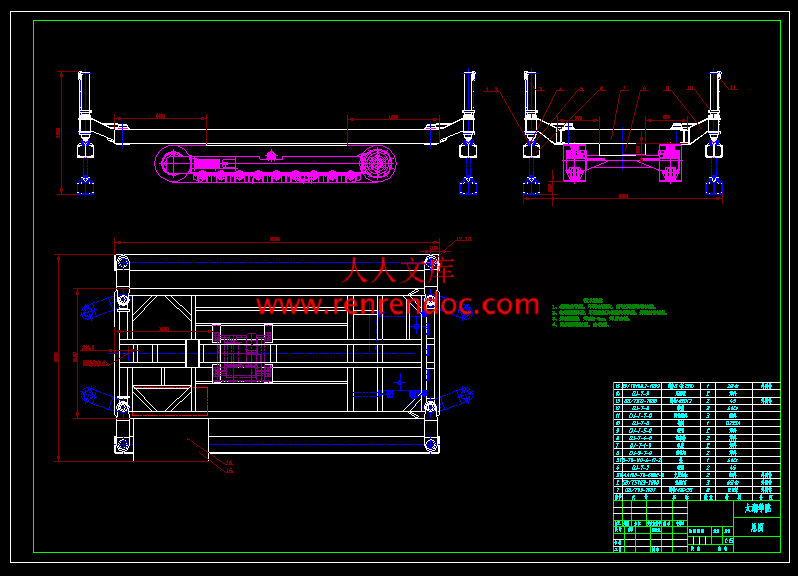

总图-A1.dwg
托轮主轴-A3.dwg
托轮组件-A2.dwg
支腿油缸ygaa100-70-600e-0(xp-30a).dwg
支重轮-A2.dwg
支重轮轴-A3.dwg
相关资料.doc
计划周记进度检查表.xls
钻机履带底盘底架设计.doc
钻机履带底盘底架设计开题报告.doc
驱动轮组件-A2.dwg
编号:201404070934491562       格式:RAR    上传时间:2014-04-07
  【编辑】
50
关 键 词:
钻机 履带 底盘 底架 设计 51 图纸 全套 优秀
资源描述:

钻机履带底盘底架设计

43页 16000字数+说明书+任务书+开题报告+51张CAD图纸【详情如下】

xpl30-11-0-履带底盘.dwg

xpl30-11-1-0履带机架.dwg

xpl30-11-1-1-0jg单片左.dwg

xpl30-11-1-1-0单片左.dwg

xpl30-11-1-2主梁.dwg

xpl30-11-1-4撑筋1.dwg

xpl30-11-1-5撑筋2.dwg

xpl30-11-2-0(引导轮).dwg

xpl30-11-2-2导向轮.dwg

xpl30-11-3-0(支重轮).dwg

xpl30-11-3-1支重轮轴.dwg

xpl30-11-3-3链轮.dwg

xpl30-11-3-4轴座.dwg

xpl30-11-4-.dwg

xpl30-11-4-0(张紧机构).dwg

xpl30-11-4-2挡圈.dwg

xpl30-11-4-3丝杆.dwg

xpl30-11-4-5调节螺母.dwg

xpl30-11-5-0(驱动轮组件).dwg

xpl30-11-5-0托轮组建.dwg

xpl30-11-5-1托轮主轴.dwg

xpl30-11-5-2压环.dwg

xpl30-11-6-1压盖.dwg

xpl30-11-6-2驱动轮.dwg

xpl30-11-6-3隔套.dwg

xpl30-11-6-4主轴.dwg

xpl30-11-7-0外挡板.dwg

xpl30-11-7-1挡板1.dwg

xpl30-11-8-0防护罩.dwg

xpl30-11-9-0履带.dwg

xpl30-11-9-10起塔油缸支撑槽钢.dwg

xpl30-11-9-1履带板.dwg

xpl30-11-9-2链条内板.dwg

xpl30-7-0-底架机构.dwg

xpl30-7-1-0-机架.dwg

xpl30-7-1-29起吊耳环.dwg

xpl30-7-4-0连接座.dwg

主轴-A3.dwg

任务书.doc

导向轮-A3.dwg

履带-A4.dwg

履带底盘-A1.dwg

底架-A1.dwg

引导轮-A2.dwg

张紧机构-A3.dwg

总图-A1.dwg

托轮主轴-A3.dwg

托轮组件-A2.dwg

支腿油缸ygaa100-70-600e-0(xp-30a).dwg

支重轮-A2.dwg

支重轮轴-A3.dwg

相关资料.doc

计划周记进度检查表.xls

钻机履带底盘底架设计开题报告.doc

钻机履带底盘底架设计说明书.doc

驱动轮组件-A2.dwg

 摘  要

   钻机主要是适应旋喷工法的逐步推广而研制而成的。采用履带底盘行走装置,通过不同模块的组合,可以适合定喷、摆喷、旋喷等施工工艺;单重、双重、三重旋喷等各种施工要求。可用于各类软地基加固、高层建筑地下室的防渗处理、大江大河堤坝的整治、铁路公路桥墩的加固等。钻机的底架组件的主要作用是:支撑组件、存放物品和负责整机的行走。钻机的行走包括直行和转向。

   本文主要是在一组已知参数的基础上,参考大量成熟产品的设计方案,进行履带底盘及底架的结构和参数设计,设计各个零件,并对整个组件的结构进行合理的布置。最后,在理解设计要求的基础上,编制了主要零部件的工艺。

关键词:钻机;底架组件;工艺;履带底盘


   目  录

   摘  要IV

   AbstractV

   目录V

   1 概述1

    1.1 钻机主要用途:1

     1.2 主要特点:1

   1.3 钻机主要性能:2

   1.4 钻机的工作原理2

   2 履带底盘设计4

  2.1 方案论证4

    2.2 履带底盘的介绍4

  2.3 设计要求4

  2.4 履带行走装置的设计因素5

  2.5 结构设计6

     2.5.1 整体结构设计6

     2.5.2 零部件的设计7

  2.6 设计计算11

     2.6.1 主机行走装置计算11

     2.6.2 履带张紧机构有关计算16

     2.6.3 驱动轮组件的设计17

   3 底架设计26

  3.1 底架的介绍26

  3.2 设计要求及步骤26

  3.3 底架架的设计26

     3.3.1 底架设计准则26

     3.3.2 焊接工艺的说明27

  3.4 支腿机构的设计28

     3.4.1 支腿机构的介绍28

     3.4.2 设计要求28

     3.4.3 支腿油缸的相关计算29

   4典型零件工艺编制32

   5 设计心得35

   致谢36

   参考文献37

      钻机的每部分的名称如下:

     1-回转器 2-卷扬机组件 3-主塔 4-副塔 5-扶正器  6-天车滑轮

     7-底架  8-电气柜  9-液压系统 10-履带底盘  11-孔口装置

1.1 钻机主要用途:

   钻机主要是为了适应旋喷工法的推广而研制而成的。通过不同模块的组合,可以适合定喷、摆喷、旋喷等施工工艺;单重、双重、三重旋喷等各种施工要求。

   可用于各类软地基加固、高层建筑地下室的防渗处理、大江大河堤坝的整治、铁路公路桥墩的加固等。

1.2 主要特点:

   钻机适应性能好,可以对钻机配套不同模块,不同钻具。可以根据不同的需要配置成性能价格比最优的钻机来投入施工,并且可以不断更新模块,来解决不同的旋喷工艺。

   钻机在某些软土层施工时,钻孔和旋喷可一次完成;旋喷提升时,在旋喷深度不高于副塔高度时(14 m),不用拆卸钻杆,可一次旋喷成桩。在复杂地层应配引孔机。

   钻机采用全液压技术:钻机移位和转向、动力头变速、钻具提升和钻机起塔,均采用液压控制,操作方便灵活,维护省时、省力。

   钻机采用双卷扬机,应用电动控制,大大降低了劳动力,提高了生产效率。

   履带行走装置的驱动力大(通常每条履带的驱动力可达机重的35%-45%),接比压小(40-150kPa),因而越野性能及稳定性好,爬坡能力大(一般为50%-80%,最大的可达100%),且转弯半径小,灵活性好。

1.3 钻机主要性能:

  (1)                  表1-1 成孔参数[10]

 旋喷成孔  单 重  双 重  三重

 桩径(m)  0.4 ~ 0.6  0.6 ~1.5  0.8 ~ 1.6

 深度(m)  50

   (可根据用户需要,提供各种钻具)

 (2) 动力头:

   ① 最大输出扭矩:2500 N·m;

   ② 输出转速(正反):0~20 r/min (旋喷工艺,无级调速)

    18 ,45,57,108,126,150 r / min;

   ③ 升降速度:正常钻进:1.6 ~ 2.6 m / min (有级)

                旋喷提升:0 ~ 500 mm / min (旋喷工艺,无级调速)

           提升力 :25 KN    2 履带底盘设计


2.1 方案论证

   根据现代成熟技术,有两种行走装置方案:

   履带式和轮胎式行走方式与履带式液压挖掘机行走装置相比较,轮胎式行走装置的轮胎式行走装置的主要特点是:

   (1)机动性高,行走迅速,工作效率高;

   (2)要求地面平整、坚实,以免轮辙过深,路面的情况很容易影响钻机的稳定性。而钻机的工作环境一般都非常恶劣;

   (3)整机的重量变轻,稳定性不够高。而钻机在工作时受力很大,需要极高的稳定性。

   相较于轮胎式行走装置,履带式行走装置的接地比极低,可以在淤泥、沼泽等各种恶劣环境中工作,而这些地点都是钻机的一般工作环境;同时作业时能使用液压支腿支撑,使整机稳定性得以很大提高。同样履带式行走机构机动性高,灵活性好。

   综上所述,选用履带式行走装置。

2.2 履带底盘的介绍

   履带式行走装置由“四轮一带”(即驱动轮、导向轮、支重轮、托轮、以及履带),张紧装置,机架等组成。

   履带设备运行时,驱动轮在履带的紧边——驱动段及接地段(支撑段)产生一个拉力,企图把履带从支重轮下拉出,由于支重轮下的履带与地面间有足够的附着力,阻止履带的拉出,迫使驱动轮卷动履带,导向轮再把履带铺设到地面上,从而使履带设备借支重轮沿着履带轨道向前运行。

   ?液压传动的履带行走装置,依靠4个支腿油缸来实现支撑. 履带设备转向时由安装在两条履带上、分别由两台液压泵供油的行走马达(用一台油泵供油时需采用专用的控制阀来操纵)通过对油路的控制,很方便地实现转向或就地转弯,以适应履带设备在各种地面、场地上运动。

   履带行走装置的特点是,驱动力大(通常每条履带的驱动力可达机重的35%-45%),接比压小(40-150kPa),因而越野性能及稳定性好,爬坡能力大(一般为50%-80%,最大的可达100%),且转弯半径小,灵活性好。固在工程机械、矿山机械、建筑机械等领域得到广泛的应用,特别是在大中型自行式机械中得到普遍的应用,如挖沟机、挖掘机、桩工机械、钻机等机械。

2.3 设计要求

   因为底盘装置兼有钻机支撑和运行两大功能,因此液压步履机构应满足以下要求:

   (1)应有较大的驱动力,使钻机在湿软或高低不平等不良地面上行走时具有良好的通过性能、爬坡性能和转向性能;??   (2)在不增大行走装置高度的前提下使钻机具有较大的离地间隙,以提高其不平地面上的越野性能;??   (3)行走装置具有较大的支撑面积或较小的接地比压,以提高钻机稳定性;??   (4)在钻机斜坡下行时不发生下滑和超速溜坡现象,以提高钻机安全性;??   (5)行走装置的外形尺寸应符合道路运输的要求;

   (6)在钻机作业时需要用专门支腿支撑,以确保钻机稳定性和安全性;

   (7)相关的设计参数要求为:

   外形尺寸≤3800mm×200mm×650mm

   离地间隙≥280mm

   载重量≥7.5t(包括工作载荷),现综合考虑设计时采用8t

   行使速度20m/min

   爬坡能力≥25°
