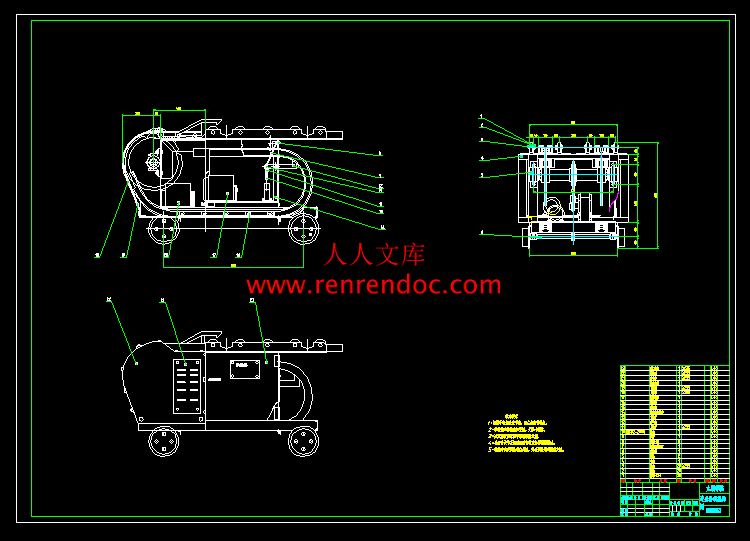

进出料机总成.dwg---(点击预览)

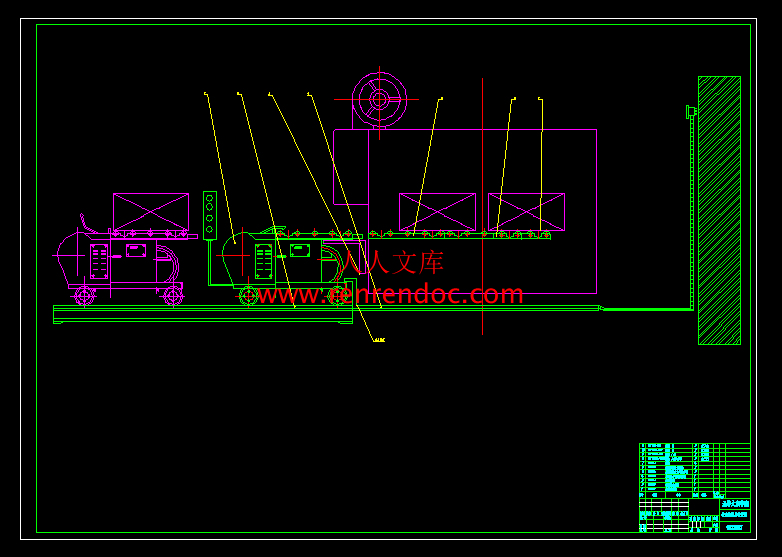

进出料机布置图.dwg---(点击预览)

计划周记进度检查表.xls---(点击预览)

行走轮.dwg---(点击预览)

箱式电炉进出料机设计说明书.doc---(点击预览)

箱式电炉进出料机设计开题报告.doc---(点击预览)

相关资料.doc

箱式电炉进出料机设计开题报告.doc

箱式电炉进出料机设计说明书.doc

行走轮.dwg

计划周记进度检查表.xls

进出料机布置图.dwg

进出料机总成.dwg

链条支承轴.dwg

摘要

75kW和95kW箱式电炉是热处理专业厂及一般中型机械厂目前最常使用的热处理加热设备。过去传统的装出炉方法都是操作，采用手工将工件送入炉膛热处理后再由炉内取出。由于箱式电炉炉膛深，且工件只能在水平方向进出炉门，小工件随手甩进，大工件抬至路口用撬棒等推入炉门，劳动强度很大。为此，我们在毕业设计前提出了有关该课题的设计，该机使用于批量生产的机械零件热处理加热时的进出料，特别适用于RJX-75-9和RJX-95-9型等炉膛较深的箱式电炉加热大件时的进出料，也可用于炉膛尺寸与上述箱式电炉相近的燃料炉。经系列化后也可用于其他型号的箱式炉。箱式电炉进出料机的整机外形为一密封型小车，由电器控制系统、行走动力系统、推拉传动系统、推拉机构、机架、电磁止退系统等部分组成，此外还配有配套件地面导轨、炉内导轨及燃料等。其中电器控制部件全部装在小车体内，仅有控制按钮盒在体外作远距离控制之用。

关键词：箱式电炉；进出料机；推拉机构

摘要III

ABSTRACTIV

目录..........V

1 绪论1

2 设计方案的确定3

2.1 主要结构【1】3

2.2 工作过程3

2.3 主要性能指标3

3 传动机构的设计与计算5

3.1 锥齿轮的设计[1] [2] [3] [4] [5] [7] [9]5

3.2 锥齿轮轴的设计8

3.2.1 轴上零件的固定[1] [2] [3] [8] [12]8

3.2.2 花键的设计[1] [2] [3] [12]9

3.2.3 轴承的选择[1] [2] [3] [4] [8] [10] [12]9

3.2.4 轴的强度计算 [2] [3]11

3.2.5 轴的刚度计算[2] [3]13

3.3 传动轴的设计13

3.3.1 轴上零件的固定[11] [14]13

3.3.2 花键的校核[4]13

3.3.3 轴承的校核[4]13

3.3.4 轴的强度计算[2] [3]15

3.3.5 轴的刚度计算[2] [3]17

3.4 减速箱箱体的设计[12] [15] [16]18

4 行走机构设计与计算19

4.1 对机构进行受力分析[2] [3]19

4.2 轮轴和滚轮扭矩的计算[2] [3]19

4.2.1 后轮轴的尺寸计算[2] [3]19

4.2.2 后轮轴的强度计算[2] [3]21

4.2.3 后轮轴座的选择及轴承寿命的校核[4]24

4.2.4 前轮轴的尺寸计算[2] [3]25

4.2.5 前轮轴的强度计算[2] [3]26

4.2.6 前轮轴的选择及轴承寿命的校核【4】30

4.3 减速机的输出扭矩和输出功率的计算[2] [3] [4]31

5 推拉机构的设计与计算32

5.1 链轮和链条的设计32

5.1.1 链传动的特点[17] [19]32

5.1.2 链传动的尺寸计算[2] [3] [4]32

5.2 中间长轴的设计34

5.2.1 轴上零件的固定[2] [3] [4] [9] [11]34

5.2.2 花键的校核[4]34

5.2.3 轴承的选择[2] [3] [4]34

5.2.4 轴的强度计算[2] [3]35

5.2.5 轴的刚度计算[2] [3]37

6 其他部件的校核38

6.1 连接钢管的选择[1] [7]38

6.2 钢管弯曲强度校核[2] [3] [4]38

6.3 螺栓校核[2] [3] [4] [8] [9]39

7 结论与展望40

7.1 结论40

致谢41

参考文献42

为此，我们在毕业设计前提出了有关该课题的设计，该机使用于批量生产的机械零件热处理加热时的进出料，特别适用于RJX-75-9和RJX-95-9型等炉膛较深的箱式电炉加热大件时的进出料，也可用于炉膛尺寸与上述箱式电炉相近的燃料炉。经系列化后也可用于其他型号的箱式炉。箱式电炉进出料机的整机外形为一密封型小车，由电器控制系统、行走动力系统、推拉传动系统、推拉机构、机架、电磁止退系统等部分组成，此外还配有配套件地面导轨、炉内导轨及燃料等。其中电器控制部件全部装在小车体内，仅有控制按钮盒在体外作远距离控制之用。　　　将进出料机械手平稳地放在用混凝土浇筑的地面铁轨上，炉内导轨安放在炉底板上，通过行走传动系统传动，进出料机械手在铁轨上作前进和后退运动，即可驱使远离炉门；装料时，驶近炉门使机上导轨与炉内导轨接拢，同时，电磁止退系统动作，止退钩钩住炉体，防止向炉膛推送料板时机体的后移；通过推拉传动系统传动，推料头可预先装好工件的料板推进炉膛；出料时，则由拉料钩从炉膛拉出料板及已加工完成的工件，到位后拉料钩自动弹出，用其中设备掉走料板和工件，经两次推拉聊过程即可完成一个装料周期。

2.3 主要性能指标

　　　工作方向：双向推拉；

　　　最大推拉料行程：2.2m；

　　　推拉料速度：145mm/s；

　　　最大行走距离：2m；

　　　行走速度：150mm/s；

　　　一次最大装料量：1200kg；

　　　最高适合炉温：950oC；

　　　消耗功率：1.3kW，其中行走电机0.55kW，推拉电机0.75kW；

　　　外形尺寸：1816×890×880mm；

　　　整体重量：500kg。

　　　　　　加强经验积累意识。开始时我把减速箱设计成《机械设计手册》上的标准结构，后来感觉那种标准减速箱很笨重而且不实用，我就想能否改变减速箱的结构，于是查阅了很多工程图册又请教了很多工程师，证明我的想法可行，一下子就把减速箱的结构简化了很多。

　　　本次设计的题目为箱式电炉进出料机。是目前最常用的热处理加热设备，但由于它只能在水平方向进出炉门，所以存在多工位的要求。一台完整的相识电炉进出料机器包括五大重要组成部分：1、机架，2、行走机构，3、推拉机构，4、电气控制系统，5、附件，我们进行的是1、2、3、三个部分的设计。行走机构的设计，首先要确定电机、减速器，有功率和输出扭矩进行带轮，链轮的设计，继而进一步惊醒传动轴的设计与计算。在这一过程中，由行走速度，反推从而确定电机。减速度类型是一个精确计算的过程。在进行轴的设计计算时，满足强度的条件下，尽量节省原材料，还有轴承座，轴承的选择，强度计算也是重要的。机架的设计、外型、空间结构。强度校核都是必须完成的设计任务。总装备在考虑满足性能的同时，考虑结构的紧凑、位置布置合理等一系列问题。

7.2 不足之处及未来展望

对一些软件的运用不熟练，导致后期格式修改用了很多时间，要加强一些办公软件的练习。

　　　天道酬勤，我相信这次毕业设计对我今后的工作必将产生深远影响，再次感谢刘新佳老师对我的指导与帮助。



内容简介：: 无锡太湖学院信机系机械工程及自动化专业毕业设计论文任务书一、题目及专题：1、题目箱式电炉进出料机设计 2、专题二、课题来源及选题依据 RJX759T和RX959型箱式电炉是热处理行业常用的加热设备，但由于炉膛深、装料困难，目前多采用简易辅助设备装料或直接把工件扔入炉膛，工人劳动条件差、工件极易碰撞炉衬，炉衬使用寿命大多不足一年；此外，因装料时间长，电能损耗很大。为此，某企业拟开发适用的箱式电炉进出料机，因此选定箱式电炉进出料机设计这一工厂实际课题为本次毕业设计课题。设计原始参数为：工作方向：推拉双向工作；最大推料行程：2.2m；推拉料速度：140mm/s；最大行走距离：2m；行走速度：150mm/s；最高适用炉温：950 II一次最大装料量：1200Kg；电源：380V50Hz。三、本设计（论文或其他）应达到的要求：1.完成满足生产需要的进出料机总体设计和主要零部件设计（折合零号图3张以上）、编制设计说明书一份。 2.完成英文翻译资料一份。四、接受任务学生：机械96 班姓名苏炜五、开始及完成日期：自2012年11月12日至2013年5月25日六、设计（论文）指导（或顾问）：指导教师签名签名签名教研室主任学科组组长研究所所长签名系主任签名2012年11月12日编号无锡太湖学院毕业设计（论文）相关资料题目：箱式电炉进出料机设计信机系机械工程及自动化专业学号： 0923257学生姓名：苏炜指导教师：刘新佳（职称：副教授）（职称：）2013年5月25日目录一、毕业设计（论文）开题报告二、毕业设计（论文）外文资料翻译及原文三、学生“毕业论文（论文）计划、进度、检查及落实表”四、实习鉴定表无锡太湖学院毕业设计（论文）开题报告题目：箱式电炉进出料机设计信机系机械工程及自动化专业学号： 0923257 学生姓名：苏炜指导教师：刘新佳（职称：副教授）（职称：）2012年11月20日课题来源RJX759T和RX959型箱式电炉是热处理行业常用的加热设备，但由于炉膛深、装料困难，目前多采用简易辅助设备装料或直接把工件扔入炉膛，工人劳动条件差、工件极易碰撞炉衬，炉衬使用寿命大多不足一年；此外，因装料时间长，电能损耗很大。为此，某企业拟开发适用的箱式电炉进出料机，因此选定箱式电炉进出料机设计这一工厂实际课题为本次毕业设计课题。科学依据（包括课题的科学意义；国内外研究概况、水平和发展趋势；应用前景等）（1）课题的科学意义在我国，箱式电炉应用十分广泛。使用这种设备，大都是人工操作，劳动强度很大，操作工靠近炉膛和工件，受到严重的高温热辐射伤害，且危及安全生产。对这些量大面广的箱式电炉必须要做些改造工作，要随着工艺的进步与技术改造更新而采用更加完善的设备替代，更要做一些力所能及的改造工作逐步改善其作业环境。为箱式电炉设计一个进出料机就是一种改善其工作环境的有效方式。（2）国内外研究概况、水平好发展趋势箱式电炉系周期作业式，供实验室、工矿企业、科研单位作元素分析测定和一般小型钢件淬火、退火热处理等用。电阻炉外形多为长方形，炉壳系采用角钢、冷轧板焊接制成，表面静电喷涂。炉膛采用耐火材料烧结成形，加热元件置于其中，炉膛与炉壳之间用保温材料砌筑，炉门通过铰架固定于炉口处，启闭简便。配套控制器与电炉分体连接，以适应工作位置的安装摆放。控温仪表分为指针式 A：数显式 AS：智能式 ASP:智能多段。（3）应用前景箱式电炉进出料机在箱式电炉的作业中具有经济、节能及改善生产环境的作用。一个好的箱式电炉进出料机可以让生产变得更加高效安全。即提高了生产效率又提高了工人的安全。研究内容设计原始参数，并依据原始参数绘制零件工序图以及零件加工示意图；完成满足生产需要的工程设计图一套（折合零号图3张以上），包括：箱式电炉总成图、机架图、减速机圆锥齿轮图等；编制设计说明书一份；完成英文翻译资料一份。拟采取的研究方法、技术路线、实验方案及可行性分析1、研究方法、技术路线、实验方案（1）箱式电炉进出料机总体设计：具体工作是编制结构总图，以及机架图、加工示意图、零件图，确定工作过程、主要性能指标。（2）传动机构设计：设计锥齿轮、锥齿轮轴、传动轴、减速箱体。（3）行走机构设计：对机构进行受力分析，计算轮轴和滚轮扭矩，计算减速机的输出扭矩和输出功率。（4）推拉机构的设计：设计链轮和链条，设计中间长轴。（5）校核：校核钢管弯曲强度和螺旋。2、可行性分析查阅相关设计资料，了解设计过程。熟悉零件各种配合方式和参数的计算，熟练运用AutoCAD软件做出机械零件和装配图，以及编制说明书。最后整理资料，完成毕业设计论文。研究计划及预期成果研究计划：2012年11月12日-2012年12月2日：初步阅读资料，完成毕业设计开题报告。2012年12月3日-2013年1月20日：专业实训。2013年1月21日-2013年3月1日：毕业实习，同时完成英文资料的翻译。2013年3月4日-2013年3月8日：专机总体方案设计。2013年3月11日-2013年3月15日：专机总体方案设计。2013年3月18日-2013年3月22日：绘制专机总图。2013年3月25日-2013年3月29日：绘制专机总图。2013年4月1日-2013年4月5日：绘制机架图。2013年4月8日-2013年4月12日：绘制机架图。2013年4月15日-2013年4月19日：绘制滚轮图、小链轮图、链条支撑轴图。2013年4月22日-2013年4月26日：绘制大链轮图、减速机圆锥齿轮图。2013年4月29日-2013年5月3日：绘制滚轮座图。2013年5月6日-2013年5月10日：绘制行走轮图。2013年5月13日-2013年5月17日：检查、修改、完善、撰写设计说明书。2013年5月20日-2013年5月25日：资料整理、装订、准备答辩。预期成果：达到预期的使用效果：完成工程设计图一套以及说明书一份。特色或创新之处箱式电炉进出料机在箱式电炉的作业中具有经济、节能及改善生产环境的作用。箱式电炉进出料机可以让生产变得更加高效安全。即提高了生产效率又提高了工人的安全。已具备的条件和尚需解决的问题已经进过专业课程设计等的相关训练，还经过毕业实习的实习。此外，为了本次毕业设计进行了前期调研，相关资料的搜集，已做好技术设计的相关准备工作，设计思路及方案已基本明确。但任有问题尚需解决，如箱式电炉进出料机总体方案的设计，还需根据零件图进行详细的分析设计等，其中依旧存在着一定问题。指导教师意见指导教师签名：年月日教研室（学科组、研究所）意见教研室主任签名：年月日系意见主管领导签名：年月日编号无锡太湖学院毕业设计（论文）题目：箱式电炉进出料机设计信机系机械工程及自动化专业学号学生姓名指导教师（职称：副教授）2013年5月25日I无锡太湖学院本科毕业设计（论文）诚信承诺书本人郑重声明：所呈交的毕业设计（论文）箱式电炉进出料机设计是本人在导师的指导下独立进行研究所取得的成果，其内容除了在毕业设计（论文）中特别加以标注引用，表示致谢的内容外，本毕业设计（论文）不包含任何其他个人、集体已发表或撰写的成果作品。班级：机械96 学号： 0923257 作者姓名： 2013 年 5 月 25 日I摘要 75kW和95kW箱式电炉是热处理专业厂及一般中型机械厂目前最常使用的热处理加热设备。过去传统的装出炉方法都是操作，采用手工将工件送入炉膛热处理后再由炉内取出。由于箱式电炉炉膛深，且工件只能在水平方向进出炉门，小工件随手甩进，大工件抬至路口用撬棒等推入炉门，劳动强度很大。为此，我们在毕业设计前提出了有关该课题的设计，该机使用于批量生产的机械零件热处理加热时的进出料，特别适用于RJX-75-9和RJX-95-9型等炉膛较深的箱式电炉加热大件时的进出料，也可用于炉膛尺寸与上述箱式电炉相近的燃料炉。经系列化后也可用于其他型号的箱式炉。箱式电炉进出料机的整机外形为一密封型小车，由电器控制系统、行走动力系统、推拉传动系统、推拉机构、机架、电磁止退系统等部分组成，此外还配有配套件地面导轨、炉内导轨及燃料等。其中电器控制部件全部装在小车体内，仅有控制按钮盒在体外作远距离控制之用。关键词：箱式电炉；进出料机；推拉机构 IIABSTRACT75 and 95 dyadic kw box electric furnaces are that the heat treatment that the heat treatment special field factory and in general medium-sized machinery works use at present most often processes equipment. That tradition dress going over puts up stove method all is to adopt manual operation , the inner takes out again from the stove after sending workpiece in furnace chamber heat treatment. The electric furnace furnace chamber is deep since the box is dyadic , workpiece can only pass in and out of a furnace gate in level direction and , minor workpiece is flung handily moving forward, big workpiece raise till the crossing uses crowbar to wait to push entering a furnace gate, labor intensity is very big. For this purpose, we have brought forward design about that problem in graduation practice prelude , the turnover that machine uses when heat treatment heats in the machinery parts mass-producing has expected that , the turnover applying to electric furnaces of furnace chamber more dyadic than deep box such as RJX-75-9 and RJX-95-9 type specially when heating durable household appliances has expected that, also may be used for close to above-mentioned dyadic box electric furnace furnace chamber dimension fuel stove. In the day after tomorrow the type box is also Yong Yu other dyadic as a result of being seriated stove. Dyadic box electric furnace turnover expects that the machine complete machine external form seals off the type handcart for one, driving force system , push-and-pull drive system , push-and-pull organization , chassis , electromagnetism controlling system , going on foot from electrical equipment stop returning system waiting for part made up of, besides be qualified for have parts and auxiliary equipment floor slide way , stove inner slide way and fuel etc.All dress of electrical equipment function units among them experiences and observes an inner in the handcart , has the under the control of button box to control that in extracorporeal distant work distance using only.Keywords: Dyadic electric furnace of box; Machine passing in and out of material; Push-and-pull organizationII目录摘要IIIABSTRACTIV目录.V1 绪论12 设计方案的确定32.1 主要结构【1】32.2 工作过程32.3 主要性能指标33 传动机构的设计与计算53.1 锥齿轮的设计1 2 3 4 5 7 953.2 锥齿轮轴的设计83.2.1 轴上零件的固定1 2 3 8 1283.2.2 花键的设计1 2 3 1293.2.3 轴承的选择1 2 3 4 8 10 1293.2.4 轴的强度计算 2 3113.2.5 轴的刚度计算2 3133.3 传动轴的设计133.3.1 轴上零件的固定11 14133.3.2 花键的校核4133.3.3 轴承的校核4133.3.4 轴的强度计算2 3153.3.5 轴的刚度计算2 3173.4 减速箱箱体的设计12 15 16184 行走机构设计与计算194.1 对机构进行受力分析2 3194.2 轮轴和滚轮扭矩的计算2 3194.2.1 后轮轴的尺寸计算2 3194.2.2 后轮轴的强度计算2 3214.2.3 后轮轴座的选择及轴承寿命的校核4244.2.4 前轮轴的尺寸计算2 3254.2.5 前轮轴的强度计算2 3264.2.6 前轮轴的选择及轴承寿命的校核【4】304.3 减速机的输出扭矩和输出功率的计算2 3 4315 推拉机构的设计与计算325.1 链轮和链条的设计325.1.1 链传动的特点17 19325.1.2 链传动的尺寸计算2 3 4325.2 中间长轴的设计345.2.1 轴上零件的固定2 3 4 9 11345.2.2 花键的校核4345.2.3 轴承的选择2 3 4345.2.4 轴的强度计算2 3355.2.5 轴的刚度计算2 3376 其他部件的校核386.1 连接钢管的选择1 7386.2 钢管弯曲强度校核2 3 4386.3 螺栓校核2 3 4 8 9397 结论与展望407.1 结论40致谢41参考文献42IIIRX95J型箱式电炉进出料机设计1 绪论毕业论文是大学里面的最后一个环节，这是对我们大学四年学习的一个总结。通过这次毕业设计我们得以将大学四年所学的知识进行系统的梳理。本次毕业设计的题目是箱式电炉的自动进出料机械手，通过工厂的实地考察发现现在工厂由于箱式电炉炉膛深，且工件只能在水平方向进出炉门，小工件随手甩进，大工件抬至路口用撬棒等推入炉门，劳动强度很大。图1.1为工人用简单工装把小型工件送入箱式炉内、图1.2为工人的借助起重设备把大型工件送入箱式炉内操作情况。图1.1 把小型工件送入箱式炉内图1.2 把大型工件送入箱式炉内为此，我们在毕业设计前提出了有关该课题的设计，该机使用于批量生产的机械零件热处理加热时的进出料，特别适用于RJX-75-9和RJX-95-9型等炉膛较深的箱式电炉加热大件时的进出料，也可用于炉膛尺寸与上述箱式电炉相近的燃料炉。经系列化后也可用于其他型号的箱式炉。箱式电炉进出料机的整机外形为一密封型小车，由电器控制系统、行走动力系统、推拉传动系统、推拉机构、机架、电磁止退系统等部分组成，此外还配有配套件地面导轨、炉内导轨及燃料等。其中电器控制部件全部装在小车体内，仅有控制按钮盒在体外作远距离控制之用。432 设计方案的确定2.1 主要结构【1】箱式电炉进出料机械手的主要结构如图2.1所示。它整机外型为一密封型小车，由电器控制系统、行走动力系统、推拉传动系统、推拉机构、机架、电磁止退系统六部分组成。此外还配有配套的地面铁轨、炉内导轨及燃料等。其中，电器控制组件全部装在小车体内，仅有控制按钮盒在体外作远距离控制之用。图2.1 箱式电炉进出料机械手的主要结构2.2 工作过程将进出料机械手平稳地放在用混凝土浇筑的地面铁轨上，炉内导轨安放在炉底板上，通过行走传动系统传动，进出料机械手在铁轨上作前进和后退运动，即可驱使远离炉门；装料时，驶近炉门使机上导轨与炉内导轨接拢，同时，电磁止退系统动作，止退钩钩住炉体，防止向炉膛推送料板时机体的后移；通过推拉传动系统传动，推料头可预先装好工件的料板推进炉膛；出料时，则由拉料钩从炉膛拉出料板及已加工完成的工件，到位后拉料钩自动弹出，用其中设备掉走料板和工件，经两次推拉聊过程即可完成一个装料周期。2.3 主要性能指标工作方向：双向推拉；最大推拉料行程：2.2m；推拉料速度：145mm/s；最大行走距离：2m；行走速度：150mm/s；一次最大装料量：1200kg；最高适合炉温：950oC；消耗功率：1.3kW，其中行走电机0.55kW，推拉电机0.75kW；外形尺寸：1816890880mm；整体重量：500kg。3 传动机构的设计与计算3.1 锥齿轮的设计1 2 3 4 5 7 9 根据出料机传动的工作要求，采用渐开线直齿圆锥齿轮机构以实现两相交轴之间的传动。直齿锥齿轮加工国威刨齿，不宜采用硬齿面。两齿轮均选用45#钢，硬度为217-255HB。计算步骤如下：表3-1 锥齿轮的设计与校验计算项目计算内容计算结果齿面接触疲劳强度计算使用寿命KA动载系数KV齿间载荷分配系数KHa 齿间载荷分布系数载荷系数K转矩 T0弹性系数节点区域系数取Z1=19, Z2=34估计VA=4m/s,表12-6由表12-9由表12-10，估计259972N.mm所以花键强度符合要求。 3.2.3 轴承的选择1 2 3 4 8 10 12 选用一对单列圆锥滚子轴承30208，能同时承受径向和单向轴向载荷，承载能力大。表3-3 轴承的选择与校验计算项目计算内容计算结果附加轴向力轴承轴向力轴承2被压缩，故=15692.5N =15692.5N 续表3-3计算项目计算内容计算结果X、Y的值冲击载荷系数当量动载荷轴承寿命计算额定静载许用转速计算载荷系数f1载荷系数f2许用转速N e=0.546 X1=1,Y1=0 X2=1,Y2=0考虑中等冲击，查表 1.0 因为P1P2，所以只计算轴承1的寿命 X0=0.5，Y0=0.9 取最大值50216N P0r1=Pr1 P0r2=X0Fr2+Y0F2 取最大值32387N 正常使用单列圆锥滚子轴承查表得S0=2.5 =125540N 因为，所以只计算轴承 0.53f22=0.8 N1=f11f21N0 N1=1152r/minN2=f12f22N0 N2=984r/min 均大于工作转速540r/minX1=1,Y1=0X2=1,Y2=0144530h105h50216N32387Nf11=0.24f12=0.24f21=0.96N1=1152r/minN2=984r/min 3.2.4 轴的强度计算 2 3 表3-4 轴的强度计算参数公式数值计算齿轮受力dm=（1-0.5R）d=64.6mm圆周力8048.67N径向力2537N轴向力 1464.7N计算支撑反力 2T/d=15292.4NFr1=(253749-15292.4781.5-1464.722.5)/23=-50216N Fr2=(253772-15292.4758.5-1464.722.5)/23=-32387N 与假设方向相反，故Fr1=50216N，Fr2= 32387N ，=8048.6772/23=25197N画轴受力图： 58.52349画轴弯矩图水平面受力图水平面弯矩图89460.95Nmm 91368.3Nmm32955.75Nmm 58.5=894609.5Nmm, 81.5+23=91368.3Nmm 22.5=32955.75Nmm 49-22.5=91357.25Nmm垂直面受力图 394381Nmm垂直面弯矩图 Ft72-23=-3.76Nmm Ft49=394381Nmm合成弯矩图894609.5Nmm 404826.55 Nmm 32955.75 Nmm画轴转矩图259972 Nmm 153383.5 Nmm -许用应力许用应力值用插值法由表163查得，=102.5mpa, =60mpa应力校正系数 =60/102.5=0.59画当量弯矩图当量转矩 T=0.59259972=153383.5 Nmm当量弯矩 M1= =907663.3 N.mm M2= =432910 N.mm M3= =156884 N.mm当量转矩图 907663.3 Nmm 432910 Nmm 156884 Nmm校正轴径 3.2.5 轴的刚度计算2 3 轴的许可挠度 (90.010.03)4=0.040.12mm因为y446553 Nmm锥齿轮花键的校核，拟选用6-555014。 T=kzhl1rmp,k=0.7-0.8(载荷不均匀系数)，h=(D-d)/2-2c=1.7mm, =(D+d)/2=52.5mmT=0.761.73052.545=506047.5 Nmm446553 Nmm 3.3.3 轴承的校核4选用一对单列圆锥滚子轴承30210，能同时承受径向和轴向载荷，承载能力大。表3-5 轴承的交合计算项目计算内容计算结果寿命计算附加轴向力轴承轴向力X、Y的值冲击载荷系数当量动载荷轴承寿命静载荷计算轴承2被压缩，故= 8672.5N e=0.546 X1=1,Y1=0X2=0.4,Y2=1.6 1.5 因为P1P2，所以只计算轴承1的寿命 144530hhX0=0.5，Y0=0.9 取最大值24283N 取最大值7294.5NFs1=8672.5NFs2=1200.535NFa1=8672.5NX1=1,Y1=0X2=0.4,Y2=1.6144530h24283N7294.5N续表3-5计算项目计算内容计算结果安全系数计算额定静载荷许用转速计算载荷系数f1载荷系数f2许用转速正常使用单列圆锥滚子轴承查表得 S0=2.5 =60707.5N因为所以只计算轴承150216/63000 f11=0.6532387/63000 f12=0.680.3125 f21=0.960.53f22=0.68N1=f11f21N0 N1=2683.2r/minN2=f12f22N0 N2=1548r/min均大于工作转速301.8r/minS0=2.5=60707.5Nf11=0.65f12=0.68f21=0.96N1=2683.2r/minN2=1548r/min 3.3.4 轴的强度计算2 3表3-6 轴的强度参数计算项目计算内容计算结果计算齿轮受力 dm=(1-0.5 R) d=115.6mm圆周力 7725.8N径向力 1406N轴向力 2435N计算支撑反力 2T/d=22327.65N =(243527-1406632+22327.6552.5)/593.5=3361.5N ，=7725.8632/593.5=8227N 画轴受力图 52.5593.538.5 水平面受力图水平面弯矩图 89460.95Nmm 32955.75Nmm 52.5=117220Nmm, 27=65745Nmm 垂直面受力图 297443.3Nmm垂直面弯矩图 38.5=297443.3Nmm 合成弯矩图 297673 Nmm 117220 Nmm 65745 Nmm画轴转矩图446553 Nmm -263466.3 Nmm 许用应力许用应力值用插值法由表16-3查得，=102.5mpa, =60mpa应力校正系数 =60/102.5=0.59画当量弯矩图当量转矩 T=0.59259972=263466.3 Nmm当量弯矩 M1= =288366.12Nmm M2= =397522 Nmm M3= =271545.4Nmm当量转矩图 397522Nmm 263466.3 Nmm 271545.4Nmm校正轴径 3.3.5 轴的刚度计算2 3 轴的许可挠度 (90.010.03)4=0.040.12mm因为y440247Nmm所以花键强度符合要求。 5.2.3 轴承的选择2 3 4 选用一对深沟球轴承6208，主要承受径向载荷。表5-3 轴承的选在与校验计算项目计算内容计算结果寿命计算eX、Y的值冲击载荷系数当量动载荷轴承寿命静载荷计算安全系数计算额定静载荷许用转速计算载荷系数f1载荷系数f2许用转速N=252/18000查表得e=18.7=252/13480=0.0187e=252/434=0.58eX1=1，Y1=0，X2=0.56，Y2=2.3查表因为P1P2所以只计算轴承1的寿命X0=0.6，Y0=0.5正常使用深沟球轴承查表得因为所以只计算轴承113480/24500=0.57822.64/29500252/13480=0.0187252/434=0.58N1=f11f21N0N2=f12f22N0均大于工作转速300r/min0.0141.5582.4h500h13480N386.4NS0=1=13480Nf11=0.65f12=1.0f21=1.0f22=0.99N1=5200r/minN2=7920r/min 5.2.4 轴的强度计算2 3 表5-4 轴的强度参数计算项目计算内容计算结果计算齿轮受力 =(1-0.5) d=64.6mm圆周力 Ft =8048.67N径向力 Fr=2537N轴向力 1464.7N计算支撑反力 2T/d 13546N=(135461610)/1560=-13480N，=(1345650)/1560=-434N =195.6805/1560=101N，=195.675.5/1560=94.7N 画轴受力图 501560 水平面受力水平面弯矩图 677300Nmm 垂直面受力图 G 垂直面弯矩图 16233.5Nmm合成弯矩图 677300Nmm 许用应力许用应力值用插值法由表16-3查得，=102.5mpa, =80mpa应力校正系数 =60/102.5=0.59校正轴径 5.2.5 轴的刚度计算2 3 轴的许可挠度（0.010.03)4=0.040.12mm因为y ,所以轴的刚度合格.6 其他部件的校核6.1 连接钢管的选择1 7 连接圆管采用无缝钢管，将出料机的行走轮、链轮、减速箱等部件通过圆管上的焊接板与出料机的整体支架连接起来。圆管采用10号钢外径73mm，壁厚3mm，每米重5.4kg，在钢管的两端焊接法兰，用于连接侧板和链轮箱体。钢管分为两段，一段用于连接链轮箱体，另一段用于连接侧板，两端钢管之间连接减速箱。在两段钢管的表面上均焊有18015010的钢板。钢板上钻4个mm的孔，用M16的六角头螺栓与悬挂支架连接。对于钢管的设计，主要考虑其承受弯曲变形的强度，以及连接螺栓的强度。将钢管与减速箱的连接看作刚性连接，对钢管受力分析如下:G1G2 F31090N 393 359 300N 388190NF1,6.2 钢管弯曲强度校核2 3 4 G1G2 F31090N 393 359 300N 388190NF1 M3M2M1抗弯截面系数危险截面处弯曲应力（10号钢的=210MPa）所以钢管的弯曲强度合格。6.3 螺栓校核2 3 4 8 9 拟采用六角头螺栓M1635（粗制）GB5-76，因为F1F2，所以只校核F1处的4个螺栓的强度。每个螺栓受力F= F1/4=433.5N，螺栓危险截面的面积假设螺栓采用3.6等级，则=3100=300Mpa，=6/10=180 MPa查表得=45 MPa因为，所以螺栓强度合格。7 结论与展望7.1 结论多看、多想、多问。从工作原理到传动部件、工作部件，基本就是一个由点到面再到点的过程。我用了大约一周的时间，从网上搜索了大量的出料机械，对比分析了他们的个性与共性，确定总体方案。加强经验积累意识。开始时我把减速箱设计成机械设计手册上的标准结构，后来感觉那种标准减速箱很笨重而且不实用，我就想能否改变减速箱的结构，于是查阅了很多工程图册又请教了很多工程师，证明我的想法可行，一下子就把减速箱的结构简化了很多。本次设计的题目为箱式电炉进出料机。是目前最常用的热处理加热设备，但由于它只能在水平方向进出炉门，所以存在多工位的要求。一台完整的相识电炉进出料机器包括五大重要组成部分：1、机架，2、行走机构，3、推拉机构，4、电气控制系统，5、附件，我们进行的是1、2、3、三个部分的设计。行走机构的设计，首先要确定电机、减速器，有功率和输出扭矩进行带轮，链轮的设计，继而进一步惊醒传动轴的设计与计算。在这一过程中，由行走速度，反推从而确定电机。减速度类型是一个精确计算的过程。在进行轴的设计计算时，满足强度的条件下，尽量节省原材料，还有轴承座，轴承的选择，强度计算也是重要的。机架的设计、外型、空间结构。强度校核都是必须完成的设计任务。总装备在考虑满足性能的同时，考虑结构的紧凑、位置布置合理等一系列问题。7.2 不足之处及未来展望对一些软件的运用不熟练，导致后期格式修改用了很多时间，要加强一些办公软件的练习。天道酬勤，我相信这次毕业设计对我今后的工作必将产生深远影响，再次感谢刘新佳老师对我的指导与帮助。致谢经过五个月的艰苦奋战，终于完成了毕业设计，我可以问心无愧的为自己的四年大学做一个圆满的结局。看着自己亲手画的厚厚图纸和论文中数不清的公式、数据，我有一股成就感，但是回顾过去的三个月，我觉得自己还很年轻，还有很多东西要学习、要加深。在刘新佳老师的精心指导下，我顺利完成了毕业设计。荐工学术渊博、学风严谨，在论文的编写过程中，给了我无微不至的关怀和帮助。他的一些观点和思路，使我受到了很大的启发，在课题研究过程中可以向更深层次发展。刘新佳老师严谨的工作作风、孜孜不倦的进取精神和高度的责任心，给我留下了深刻的印象。本科生毕业论文（设计）题目参考文献1机械设计手册联合编写组. 机械设计手册M. 北京：化学工业出版社，1983.2哈尔滨工业大学理论力学教研室. 理论力学M. 北京：高等教育出版社，2002. 3刘鸿文. 材料力学M. 北京：高等教育出版社，2004. 4东南大学机械学学科组.机械原理，北京：高等教育出版社，2004.5邱宣怀. 机械设计M. 北京：高等教育出版社，2003.6王兰美. 画法几何及工程制图M. 北京：机械工业出版社，2002.7邓文英. 金属工艺学. 北京：高等教育出版社，20048成大先. 机械设计手册-第一卷M. 北京：化学工业出版社，2007.11.9徐灏. 机械零件M. 北京：机械工业出版社，1986.10成大先. 机械设计手册-中册. 北京：化学工业出版社，200711.11周开勤机械零件手册M. 北京：高等教育出版社， 198512成大先. 机械设计手册第二卷M. 北京：化学工业出版社，2007.11.13周诵明机械类专业毕业设计指导书M. 北京：华中理工大学出版社， 199314冯之敬机械制造工程原理M. 北京：清华大学出版社，199915濮良贵纪名刚机械设计M. 北京：高等教育出版社，200116Orlv P. Fundamentals of Machine Design. Moscow：Mir Pub，1987.17Sors L.Fatigue Design Of Machine Components. Oxford： Pergamon Press，1967.18Patton W.J.Mechanical Power Transmisson.New Jersey：Printice-Hall，1980.19郑林庆摩擦学原理M. 北京：高等教育出版社，1994.20陈耕. 润滑剂及添加剂M北京：清华大学出版社，1993.21Mao Xia, et al. Affective Property of Image and Fractal Dimension J. Chaos, Solitons & FractalsUK，2003:V15 905-91022 Mao Xia, et al Analysis of Affective Characteristics and Eva
