旋转行波超声电机结构设计【6张图纸】【优秀】

资源目录

旋转行波超声电机结构设计【6张图纸】【优秀】.rar

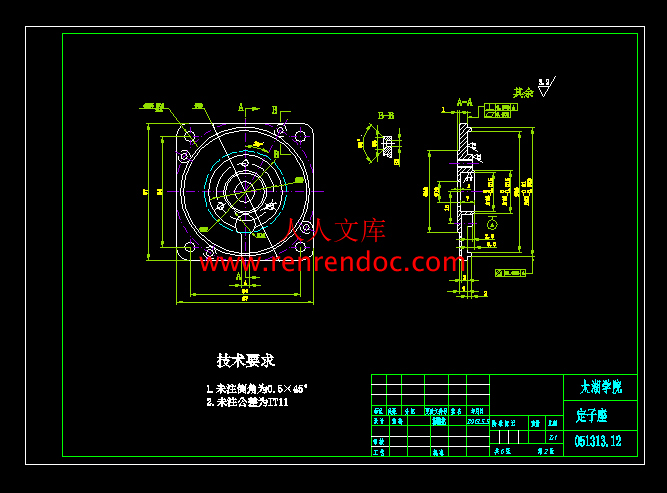

轴A3.dwg---(点击预览)

转子A3.dwg---(点击预览)

计划周记进度检查表.xls---(点击预览)

相关资料.doc

计划周记进度检查表.xls

转子A3.dwg

轴A3.dwg

UG三维图纸文件损坏.rar

摘要

　　　超声电机是利用压电陶瓷的逆压电效应，激励弹性体产生谐振作用，把电能转换成微米级振幅的振动，再依靠定子和转子之间产生的摩擦耦合将这细微振动扩大为转子及与之相联的轴的旋转运动。与传统电磁电机相比，具有质量小、结构简单、高效率、低噪音、低速大转矩和可以直接驱动负载等特点。在航空航天、精密仪器、生物医学与许多重要领域等具有广阔的应用前景。

　　　适应于工程上对超声电机的需要，本文设计了一种旋转型行波超声电机，主要完成了以下工作：

　　　1.总结分析了国内超声电机技术的现状、发展及所存在的问题；

　　　2.阐释了旋转行波超声电机的运动机理；

　　　3.利用ANSYS软件建立了超声电机定子的数学模型，利用模型对定子的工作模态进行分析并计算，确定超声电机的定子的工作模态；

　　　4.完成了直径超声电机的装配图和零件图的设计;

关键词：超声电机；模态分析；设计

摘要III

AbstractIV

目录VII

1 绪论1

　　1.1 超声电机的定义1

　　1.2 超声电机的特点1

　　1.3 超声电机的发展历史2

　　1.4 超声电机的应用及发展前景4

　　1.5 本次课题的研究方向及安排4

2 旋转行波超声电机的工作原理5

　　2.1 引言5

　　2.2 旋转行波超声电机的机械结构5

　　2.3 超声电机的工作原理5

　　2.4 压电陶瓷的工作原理6

　　2.5 定子行波的产生7

　　2.6 定子表面质点运动分析8

　　2.7 本章小结10

3 定子模态分析计算11

　　3.1 导言11

　　3.2 固有频率的理论计算11

　　　3.2.1 共振频率计算11

　　　3.2.2 共振振幅的计算13

　　3.3 定子建模分析14

　　　3.3.1 ANSYS软件简介14

　　　3.3.2 ANSYS定子建模15

　　　3.3.3 定子分析18

　　3.4 本章小结20

4 结构设计21

　　4.1 导言21

　　4.2 设计流程21

　　4.3 定子机构设计22

　　　4.3.1 定子内外径设计23

　　　4.3.2 模态阶数选择和振动模态设计23

　　　4.3.3 定子厚度24

　　　4.3.4 驱动齿设计24

　　　4.3.5 内支撑板设计24

　　4.4 转子设计24

　　4.5摩擦层设计26

　　4.6 设计结果26

　　4.7 电机设计结果装配结构27

　　4.8 本章小结29

5 结论与展望30

　　5.1 全文主要内容30

　　5.2 工作展望30

　　5.3 心得体会30

致谢31

参考文献32

1 绪论

1.1 超声电机的定义

　　　超声电机又叫做超声马达。超声电机利用压电材料的逆压电效应。实现电能对机械能的转化。相对于传统电机不同，超声电机是利用超声波频率范围内的机械震动作为驱动源的驱动器。超声电机的英文名为Ultrasonic motor。简称为USM。

1.2 超声电机的特点

　　　超声电机是一种新型的电机，它与传统意义上的电机无论是在使用上还是原理上都有很大的不同。超声电机具有以下几个特点

　　　1）超声电机的能量转换方式不同于传统电机。传统的电机，如异步电机等是通过电场的相互作用酱电能转换成机械能，电机的定子和转子并不直接接触，定转子间是有间隙的。通过电源供电产生电能，经过定子和转子上的线圈产生磁场，磁场力作用于转子，产生机械能。可以看出传统电机的机械能主要靠电磁感应作用由电能转化而来。而超声电机不同于传统电机，超声电机的定子和转子是靠摩擦耦合将动力转换成转子或滑块运动，定子和转子是需要直接接触。因为超声电机不靠电磁感应原理来实现能量转换，所以超声电机不需要刺激和绕组。超声电机利用逆压电效应，在定子上粘贴上压电陶瓷元件，同时对压电陶瓷原件上施加交变电压，使定子产生高频机械振动，振动产生的定子和转子间的摩擦力使转子做定向的回转或直线运动。所以超声电机存在两种能量转换1.压电陶瓷利用逆压电效应实现电能对机械能的转换。2.定转子之间摩擦产生的机械能转换[1]。

　　　2）超声电机具有转速低转矩大的特点。图1.1和图1.2分别为电磁电机和超声电机的转矩/效率-速度曲线图。由图可见，超声电机在小转矩，大转速的情况下效率高。而在低速大转矩的情况下效率则比较低下。　　　3）超声电机具有体积较小，重量轻。超声电机依靠定子和转子的摩擦耦合获得机械能，不需要线圈和磁铁，因此相较于普通电机超声电机在相同转矩情况下拥有较小的体积和更轻的重量。

　　　4）无电磁干扰和电磁噪声，电磁兼容性好。因为超声电机没有磁极，所以不收外界电磁的影响，自身也没有电磁感应的影响。因此超声电机适合在强磁场的环境下工作。

　　　1）超声电机具有耐低温的特性，适合在真空的环境下运行，如在太空中。超声电机的定转子具有直接物理接触。当断电后，在静摩擦力的作用下仍能保持很大力矩。

　　　2)结构简单，设计形式自由度大，可以根据需要改动电机的设计

　　　虽然超声电机在半个世纪来的发展下已经具有很有传统电机不具有的很多优良的性能，但是一些不足之处仍然存在

　　　3）超声电机使用寿命短

　　　4）成本高昂

　　　在高温环境下或者在长时间工作使超声电机自身温度上升之后，压电陶瓷在高温下物理特性会发生变化，影响电机的参数，导致电机性能的变化。

　　　综上所述，超声电机在有些地方还是有许多不足的地方，但是，不可否认的是超声电机具有它独有的优越性能。而随着科技的发展，超声电机的部分缺点也在慢慢的被克服。因此在本次的设计中，应该做到取长补短，尽可能的把超声电机的优点发挥到最大，同时把超声电机缺点影响降至最小[2-4]。

1.3 超声电机的发展历史

　　　超声电机的制作设计到许多领域的科学成果，包括机械，声学，摩擦，振动，等很多方面的学科及领域。超声电机的出现以及发展取决于很多方面的突破，如压电陶瓷材料的发现及改进。大致来说，超声电机的发展可以分为三个阶段，即超声电机概念阶段、具有实用前景的样机阶段和产业化生产及应用阶段。



内容简介：: 无锡太湖学院信机系机械工程及自动化专业毕业设计论文任务书一、题目及专题：1、题目旋转行波超声电机的结构设计 2、专题超声电机的结构设计二、课题来源及选题依据传统的电机如电磁电机或者直流电机在使用中往往受到很多方面的限制，在某些特定的环境下如真空中，或者不可有磁场影响的环境下往往无法发挥良好的性能。为此，一种新型的电机的设计对于人们的各行各业的使用开始至关重要。超声电机是一种利用压电陶瓷的逆压电效应，依靠定子和转子的摩擦耦合从而获得能量。超声电机具有结构简单，体积小，耐高温等特点，这些特点让超声电机可以在航空航天，汽车，磁悬浮列车等方面能发挥无可取代的作用。三、本设计（论文或其他）应达到的要求：熟悉超声电机的历史及发展历程，对超声电机的适用领域及特点性能有全面的了解；充分解析超声电机的工作原理以及各部件的作用；掌握ANSYS有限元分析软件对超声电机的可行性进行分析，确定超声电机的可行性；对超声电机的可行性进行分析，得到超声电机的可行性理论值，与ANSYS 分析得到的结果进行对比，确定超声电机的可行性模态；对超声电机的各部件尺寸进行设计，并且绘制出各零件的零件图以及装配图；四、接受任务学生：机械94 班姓名董骋五、开始及完成日期：自2012年11月7日至2013年5月25日六、设计（论文）指导（或顾问）：指导教师签名签名签名教研室主任学科组组长研究所所长签名系主任签名2012年11月7日无锡太湖学院毕业设计（论文）开题报告题目：旋转行波超声电机结构设计信机系机械工程及自动化专业学号：学生姓名：指导教师：（职称：副教授）（职称：）科学依据（包括课题的科学意义；国内外研究概况、水平和发展趋势；应用前景等）（1）课题科学意义超声电机被研究问世以来始终在不同的进步和发展。目前超声电机已经被广泛运用于很多方面，超声电机体积小重量轻，无磁场干扰等优点在航天航空，计算机，汽车，精密仪器等方面取得了良好的应用。如航空航天的应用，因为超声电机具有真空工作的良好性能，并且适合于精密仪器，所以美国早在太空机器人的微型仪器机械臂和微型桅杆式机械臂上等部位应用了超声电机。在我们生活中，如医院，影院等地方对噪声要求低，所以窗帘的驱动元件往往应用了超声电机。由此可见，超声电机应用于生活中各个方面。超声电机的发展前景一样十分广阔，在我国，超声电机在未来同样可以应用在很多方面：1）航空航天领域。我国在航空航天领域一向走在世界的前端。载人航天技术也仅次于美国与俄罗斯位列世界第三。在未来的航空航天领域中，超声电机相对于传统电机体积小重量轻以及真空环境下的良好性能将会作为航天领域电机的主要选择。对于减少飞船的质量，增加可控性等方面都能有良好的改善2）车辆上的应用。在未来的车辆发展中，一些大型的或豪华的汽车中往往会需要多达数十个电机，此时减少电机的体积和质量将变得十分必要。超声电机具有这方面的优势。所以，未来的汽车行业，超声电机在这方面的应用将会大有作为3）磁悬浮列车的应用。磁悬浮列车上具有很强的磁场，传统电机在强磁场干扰下极易失效，这时超声电机的优越性能将完全取代传统的电磁电机。由于超声电机良好的性能，他没有电磁绕组和此路，抛弃了传统电机的电磁感应产生能量，改用压电陶瓷的逆压电效应，使得其具有精度高，体积小，不受磁场影响等特点。这给了超声电机的发展一个良好的基础，过去的短短30年间，从超声电机开始工程实用化以来，超声电机已经在很多方面发挥着其作用，而未来的研究发展中，解决了超声电机目前所存在的缺点后，超声电机将有可能取代部分电磁电机。因此深入研究超声电机不仅具有重要的理论价值，同样具有重要的实际意义。研究内容熟悉超声电机的历史及发展历程，对超声电机的适用领域及特点性能有全面的了解；充分解析超声电机的工作原理以及各部件的作用；掌握ANSYS有限元分析软件对超声电机的可行性进行分析，确定超声电机的可行性；对超声电机的可行性进行分析，得到超声电机的可行性理论值，与ANSYS 分析得到的结果进行对比，确定超声电机的可行性模态；对超声电机的各部件尺寸进行设计，并且绘制出各零件的零件图以及装配图；拟采取的研究方法、技术路线、实验方案及可行性分析（1）实验方案将定子进行三维建模，得到三维模型，进行有限元分析，在模态分析软件下验证定子的振动变化，确定能够得到符合条件的样机（2）研究方法使用UG进行三维建模，得到三维模型使用ANSYS软件进行模态分析，确定定子模态研究计划及预期成果研究计划：2009年10月12日-2009年12月25日：按照任务书要求查阅论文相关参考资料，填写毕业设计开题报告书。2010年1月11日-2010年3月5日：填写毕业实习报告。2010年3月8日-2010年3月14日：按照要求修改毕业设计开题报告。2010年3月15日-2010年3月21日：学习并翻译一篇与毕业设计相关的英文材料。2010年3月22日-2010年4月11日：ANSYS分析。2010年4月12日-2010年4月25日：得到相应的零件图和装配图。2010年4月26日-2010年5月21日：毕业论文撰写和修改工作。预期成果：通过超声电机中定子与转子设计和其他相关方面的研究，设计出来一台符合要求的超声电机。特色或创新之处超声电机一种具有全新原理和结构的新概念电机能量转换装置超声电机利用压电材料（通常是压电陶瓷）的逆压电效应，借助于定子弹性体的弹性谐振作用把电能转换为微米级幅度的机械振动，再通过定子与转子（或动子）之间的界面接触过程和摩擦作用把定子的微幅振动转换为便于为人们利用的转子（或动子）的宏观转动（或直线运动），并在这个过程中实现电能到机械能的转换。已具备的条件和尚需解决的问题实验方案思路已经非常明确，已经具备使用ANSYS有限元分析方面的相关技术资料和学习视频需要对ANSYS进行学习。指导教师意见指导教师签名：年月日教研室（学科组、研究所）意见教研室主任签名：年月日系意见主管领导签名：年月日编号无锡太湖学院毕业设计（论文）题目：旋转行波超声电机结构设计信机系机械工程及自动化专业学号：学生姓名：指导教师：（职称：副教授） 2013年5月25日III无锡太湖学院本科毕业设计（论文）诚信承诺书本人郑重声明：所呈交的毕业设计（论文）旋转行波超声电机结构设计是本人在导师的指导下独立进行研究所取得的成果，其内容除了在毕业设计（论文）中特别加以标注引用，表示致谢的内容外，本毕业设计（论文）不包含任何其他个人、集体已发表或撰写的成果作品。班级：机械94 学号： 0923206 作者姓名： 2013 年 5 月 25 日摘要超声电机是利用压电陶瓷的逆压电效应，激励弹性体产生谐振作用，把电能转换成微米级振幅的振动，再依靠定子和转子之间产生的摩擦耦合将这细微振动扩大为转子及与之相联的轴的旋转运动。与传统电磁电机相比，具有质量小、结构简单、高效率、低噪音、低速大转矩和可以直接驱动负载等特点。在航空航天、精密仪器、生物医学与许多重要领域等具有广阔的应用前景。适应于工程上对超声电机的需要，本文设计了一种旋转型行波超声电机，主要完成了以下工作：1.总结分析了国内超声电机技术的现状、发展及所存在的问题；2.阐释了旋转行波超声电机的运动机理；3.利用ANSYS软件建立了超声电机定子的数学模型，利用模型对定子的工作模态进行分析并计算，确定超声电机的定子的工作模态；4.完成了直径超声电机的装配图和零件图的设计;关键词：超声电机；模态分析；设计IIIAbstractUltrasonic Motor uses the effect of Piezoelectric from Piezoelectric ceramic, and it produce the effect of resonance excitation by the Active Materials. That the electrical energy transform to the micro-deformations. To propel the rotor and the drive shaft connected to it though the amplification of the micro-deformation of the active material that depends on friction at the interface between rotor and stator.The Ultrasonic Motor offer light mass, simply constructions, high torque density at low speed, low noise, efficient and actuate directly to the load. Ultrasonic motor in the aviation and aerospace, precision instruments, bio-medicine and a number of important areas has broad application prospects.Projects adapted to the needs of the ultrasonic motor, In this paper, the design a rotary traveling wave type ultrasonic motor, the main completed the following work:1. Summary analysis of the domestic status of ultrasonic motor technology, development and the problems;2. To explain the rotary traveling wave ultrasonic motor of the movement mechanism;3. The use of ANSYS software, the establishment of a ultrasonic motor mathematical model, using the model of the work of the stator modal analysis and calculation to determine a stator ultrasonic motor mode of work;4. Completed a ultrasonic motor assembly drawings and parts of the design plan;Key word: Ultrasonic Motor ; Modal Analysis; DesignIII目录摘要IIIAbstractIV目录VII1 绪论11.1 超声电机的定义11.2 超声电机的特点11.3 超声电机的发展历史21.4 超声电机的应用及发展前景41.5 本次课题的研究方向及安排42 旋转行波超声电机的工作原理52.1 引言52.2 旋转行波超声电机的机械结构52.3 超声电机的工作原理52.4 压电陶瓷的工作原理62.5 定子行波的产生72.6 定子表面质点运动分析82.7 本章小结103 定子模态分析计算113.1 导言113.2 固有频率的理论计算113.2.1 共振频率计算113.2.2 共振振幅的计算133.3 定子建模分析143.3.1 ANSYS软件简介143.3.2 ANSYS定子建模153.3.3 定子分析183.4 本章小结204 结构设计214.1 导言214.2 设计流程214.3 定子机构设计224.3.1 定子内外径设计234.3.2 模态阶数选择和振动模态设计234.3.3 定子厚度244.3.4 驱动齿设计244.3.5 内支撑板设计244.4 转子设计244.5摩擦层设计264.6 设计结果264.7 电机设计结果装配结构274.8 本章小结295 结论与展望305.1 全文主要内容305.2 工作展望305.3 心得体会30致谢31参考文献32I旋转行波超声电机结构设计1 绪论1.1 超声电机的定义超声电机又叫做超声马达。超声电机利用压电材料的逆压电效应。实现电能对机械能的转化。相对于传统电机不同，超声电机是利用超声波频率范围内的机械震动作为驱动源的驱动器。超声电机的英文名为Ultrasonic motor。简称为USM。1.2 超声电机的特点超声电机是一种新型的电机，它与传统意义上的电机无论是在使用上还是原理上都有很大的不同。超声电机具有以下几个特点1）超声电机的能量转换方式不同于传统电机。传统的电机，如异步电机等是通过电场的相互作用酱电能转换成机械能，电机的定子和转子并不直接接触，定转子间是有间隙的。通过电源供电产生电能，经过定子和转子上的线圈产生磁场，磁场力作用于转子，产生机械能。可以看出传统电机的机械能主要靠电磁感应作用由电能转化而来。而超声电机不同于传统电机，超声电机的定子和转子是靠摩擦耦合将动力转换成转子或滑块运动，定子和转子是需要直接接触。因为超声电机不靠电磁感应原理来实现能量转换，所以超声电机不需要刺激和绕组。超声电机利用逆压电效应，在定子上粘贴上压电陶瓷元件，同时对压电陶瓷原件上施加交变电压，使定子产生高频机械振动，振动产生的定子和转子间的摩擦力使转子做定向的回转或直线运动。所以超声电机存在两种能量转换1.压电陶瓷利用逆压电效应实现电能对机械能的转换。2.定转子之间摩擦产生的机械能转换1。2）超声电机具有转速低转矩大的特点。图1.1和图1.2分别为电磁电机和超声电机的转矩/效率-速度曲线图。由图可见，超声电机在小转矩，大转速的情况下效率高。而在低速大转矩的情况下效率则比较低下。图1.1图1.23）超声电机具有体积较小，重量轻。超声电机依靠定子和转子的摩擦耦合获得机械能，不需要线圈和磁铁，因此相较于普通电机超声电机在相同转矩情况下拥有较小的体积和更轻的重量。4）无电磁干扰和电磁噪声，电磁兼容性好。因为超声电机没有磁极，所以不收外界电磁的影响，自身也没有电磁感应的影响。因此超声电机适合在强磁场的环境下工作。1）超声电机具有耐低温的特性，适合在真空的环境下运行，如在太空中。超声电机的定转子具有直接物理接触。当断电后，在静摩擦力的作用下仍能保持很大力矩。2)结构简单，设计形式自由度大，可以根据需要改动电机的设计虽然超声电机在半个世纪来的发展下已经具有很有传统电机不具有的很多优良的性能，但是一些不足之处仍然存在3）超声电机使用寿命短4）成本高昂在高温环境下或者在长时间工作使超声电机自身温度上升之后，压电陶瓷在高温下物理特性会发生变化，影响电机的参数，导致电机性能的变化。综上所述，超声电机在有些地方还是有许多不足的地方，但是，不可否认的是超声电机具有它独有的优越性能。而随着科技的发展，超声电机的部分缺点也在慢慢的被克服。因此在本次的设计中，应该做到取长补短，尽可能的把超声电机的优点发挥到最大，同时把超声电机缺点影响降至最小2-4。1.3 超声电机的发展历史超声电机的制作设计到许多领域的科学成果，包括机械，声学，摩擦，振动，等很多方面的学科及领域。超声电机的出现以及发展取决于很多方面的突破，如压电陶瓷材料的发现及改进。大致来说，超声电机的发展可以分为三个阶段，即超声电机概念阶段、具有实用前景的样机阶段和产业化生产及应用阶段。1880年，居里夫妇发现压电效应，但是受当时的科学水平所限，对于压电效应的应用仅仅处于一个很狭小的领域，只局限于水声和电声器件。20世纪40年代初，美苏科学家同时发现了BaTiO3陶瓷的铁电性，这对压电陶瓷的发展产生。重要的意义。1942年，美国学者Williams和W.Brown申请了第一个超声电机的模型专利。如图为第一个超声电机的模型，四片压电陶瓷分为两组粘贴在截面为正方形的长条弹性体的两个侧面上，对其施加两相相位差为90的交变电压激励，能够在长条弹性体中激励起两个方面和频率相同的弯曲震动，从而在弹性体端部质点做椭圆摇摆运动，此椭圆摇摆运动就可以驱动压在其上的转子或者移动体。此模型类似于如今的杆式超声电机。但是因为当时的技术水平已经材料方面的问题所制约，这个模型最终没能变成一个真正的样机。图1.3 最早的超声电机设想模型在此之后，压电陶瓷的技术革新在不断的进行。1942年S.Robert 发现在BaTiO3陶瓷上施加直流偏压，该陶瓷会呈现强的压电效应。1954年贾非等发现PZT有良好的压电节点性能。这些压电材料的丰富和进步，以及科技水平的发展，超声电机的研究在这样的环境下得到了很快的进步和提升。1961年，日本Bulova钟表公司研制出一种新型钟表，该钟表利用音叉的往复位移拨动棘轮而获得驱动。该钟表的精确度相当高，仅有1min的月误差。这种领先于当时科技水平的钟表，造就了超声电机的样机雏形。1963年，苏联科学家设计出了一台利用轴向弯曲耦合振动的振动片型超声电机，并且由此总结解释出了超声电机的工作原理。1972年前后，德国西门子和日本松下两家公司研究出了利用电谐振工作的直线驱动机械，这种机械拥有高达输完赫兹的振频，但是却因为振幅过小，无法发挥较大的实用价值。1987年，前苏联科学家研究出一种能驱动较大负载的超声电机。这种电机是利用振动片的纵向振动和弯曲振动，再通过摩擦耦合，把机械能传递给转子。1980年，日本科学家指田年生在苏联科学家的研究基础上，成功制造出一种驻波型超声电机。这种电机的工作频率为27.8KHz，电压300V，输入功率90W，输出功率50W，转速2000r/min,机械效率为55%。这是世界上第一台能应用于实际中的超声电机。但是这部电机在使用过程中磨损十分严重，严重影响电机的使用寿命。1982年，指田年生发明了行波型超声电机，该电机此电机实现了断续点接触变换成多点连续不间断接触推动转子运动，大大的降低了电机的磨损，延长了电机的寿命。1985年，指田年生在美国申请了其专利，并且阐述分析了其工作原理以及超声电机的结构。1987年，松下公司在指田年生的设计基础上对超声电机的定子做出了改进。扩大的定子的振幅，大大的提高了超声电机的效率。在此之后，世界各国也发现了超声电机的研究价值，如美国，英国，土耳其等国家也相继开始加入了对超声电机的研究。时至今日，超声电机的研究仍在继续。我国对于超声电机的研究开始于上世纪90年代，相较于其他一些发达国家起步较晚，所以对于超声电机的研究与其他国家仍然具有一定的差距，所以，我国需要在超声电机方面获得更大的成就，需要与其他国家相互学习印证，完善我国在超声电机领域的知识，争取缩小与其他国家的差距5。1.4 超声电机的应用及发展前景由上所述的超声电机所具有的的有点，自超声电机被研究问世以来始终在不同的进步和发展。目前超声电机已经被广泛运用于很多方面，超声电机体积小重量轻，无磁场干扰等优点在航天航空，计算机，汽车，精密仪器等方面取得了良好的应用。如航空航天的应用，因为超声电机具有真空工作的良好性能，并且适合于精密仪器，所以美国早在太空机器人的微型仪器机械臂和微型桅杆式机械臂上等部位应用了超声电机。在我们生活中，如医院，影院等地方对噪声要求低，所以窗帘的驱动元件往往应用了超声电机。由此可见，超声电机应用于生活中各个方面。超声电机的发展前景一样十分广阔，在我国，超声电机在未来同样可以应用在很多方面1）航空航天领域。我国在航空航天领域一向走在世界的前端。载人航天技术也仅次于美国与俄罗斯位列世界第三。在未来的航空航天领域中，超声电机相对于传统电机体积小重量轻以及真空环境下的良好性能将会作为航天领域电机的主要选择。对于减少飞船的质量，增加可控性等方面都能有良好的改善2）车辆上的应用。在未来的车辆发展中，一些大型的或豪华的汽车中往往会需要多达数十个电机，此时减少电机的体积和质量将变得十分必要。超声电机具有这方面的优势。所以，未来的汽车行业，超声电机在这方面的应用将会大有作为3）磁悬浮列车的应用。磁悬浮列车上具有很强的磁场，传统电机在强磁场干扰下极易失效，这时超声电机的优越性能将完全取代传统的电磁电机。由于超声电机良好的性能，他没有电磁绕组和此路，抛弃了传统电机的电磁感应产生能量，改用压电陶瓷的逆压电效应，使得其具有精度高，体积小，不受磁场影响等特点。这给了超声电机的发展一个良好的基础，过去的短短30年间，从超声电机开始工程实用化以来，超声电机已经在很多方面发挥着其作用，而未来的研究发展中，解决了超声电机目前所存在的缺点后，超声电机将有可能取代部分电磁电机。因此深入研究超声电机不仅具有重要的理论价值，同样具有重要的实际意义6。1.5 本次课题的研究方向及安排本次课题需要对超声电机的结构进行设计。首先需要对超声电机起源以及目前的现状和发展前景进行展望。其次将对超声电机的工作原理进行详细的分析模拟计算。接着将对超声电机的原理和特点，利用解析法以及有限元分析法，对超声电机的振动模态进行分析，提高设计出的超声电机的可靠性。最后将对超声电机的各部件尺寸及材料进行设计，以保证能完整的设计和生产出超声电机。2 旋转行波超声电机的工作原理2.1 引言行波超声电机依靠定子产生的行波。并且靠定转子之间的摩擦得到力矩，使转子得到驱动力产生运动。超声电机是一种不同于传统电机的一种新型电机。因此需要对此电机进行详尽的分析以确保设计的电机能有最好的性能。本章将对超声电机的工作原理进行分析，为后续电机的设计做铺垫。2.2 旋转行波超声电机的机械结构图2.1如图2.1所示为旋转行波超声电机的内部结构展开图。由图可以看出，定子是由定子弹性体，内圈以及压电陶瓷片三部分组成。压电陶瓷片依靠粘贴层粘贴在定子外圈上。而超声电机主要靠定子弹性体产生行波，所以定子是超声电机的主要部件。定子的设计也将是电机设计的重点。其次设计转子，转子需要和定子直接产生物理接触从而产生摩擦力驱动转子运动，所以定子在设计有驱动齿的同时转子表面需要涂覆一层摩擦材料作为摩擦层。定子和转子的设计使本文的主要设计内容。另外还有一些其他的部件如蝶簧，轴承以及防止定子的底座和壳体。这些部件都有其特殊的功能。这额部件的合理设计才能使得超声电机正常完美的运转。该电机具有体积小结构简单，扭矩与体积比值大，输出力矩和转速大的特点。2.3 超声电机的工作原理旋转行波超声电机是目前使用最广泛的一种超声电机。旋转行波超声电机依靠定子振动产生行波，从而带动转子旋转。如图所示，定子断面粘贴有A、B两组压电陶瓷片。当压电陶瓷片产生逆压电效应后，定子上会产生两个时间和空间上相差90的同频率，等幅值的驻波弯曲振动，这两个驻波在定子内部产生线性叠加，形成弯曲行波。产生的行波会使定子表面指点做椭圆运动。定子与转子间的摩擦耦合使得定子表面的椭圆运动带动转子做旋转运动。因此，超声电机的工作过程大致分为两大部分：1.压电陶瓷的逆压电效应带动定子的振动。2.定子质点依靠摩擦耦合带动转子做旋转运动。当定子和转子设计为圆板结构时，这种超声电机则为旋转行波超声电机，如图2.2所示。图2-22.4 压电陶瓷的工作原理压电陶瓷是超声电机的核心材料，是超声电机能量转换的关键部件。定子表面质点的椭圆运动来源于压电陶瓷的逆压电效应激励。压电陶瓷是超声电机能量转换的桥梁。所以对压电陶瓷的了解是设计超声电机必不可少的一部分，对于设计好超声电机，提高电机性能有着巨大的作用1880年，居里夫妇发现了压电效应，于是越来越多的人开始研究将压电效应应用于工程。在20世纪40年代开始，人们开始发现各种具有良好的压电性能的材料，并有效地将至运用于工程之中。(a) 极化前的电畴取向 (b) 极化后的电畴取向图2.3 压电陶瓷中的电偶极子压电陶瓷本身是一种铁电体，在没有经过极化之前不具有压电性。在微观上，压电陶瓷可以当成是许多无规则取向的铁电晶体构成的 , 如图 2 .3 ( a ) 所示。这种无规则的取向和微晶中的 “ 电畴 ” 结构，使得烧结后的陶瓷体在宏观上为各向同性的、不呈现压电性。为了让其具有压电性，就需要对其进行极化，即需在压电陶瓷片上施加很高的直流极化电场，如图 2 .3 ( b ) 所示，使铁电体中的 “ 电畴 ” 的取向尽可能具有一致性，而撤除该电场后，由于铁电晶体具有类似磁滞的 “ 电滞回线 ” 特性，从而会使压电陶瓷中仍能保留一定的剩余电场。当在此剩余电场上叠加一小的交流电场时，由于交流电场相对很小，其作用一般不足以使 “ 电畴 ” 转向，但可以引起电畴边界的移动，使与电场同向的电畴体积增大，与电场反向的电畴的体积减小，这样，经过极化的压电陶瓷便具有了较典型的压电性。可见，经极化处理后的压电陶瓷可当作压电晶体使用，而且其压电性会表现得更明显。当把交变电场以特定方式施加到压电陶瓷片上以后 , 通过逆压电效应可激发出压电陶瓷的振动模式，这时压电陶瓷就成为了一个压电振子。压电振子典型振动模式主要有：垂直于电场方向的长度伸缩振动（简称 L E ）、平行于电场方向的厚度伸缩振动（简称 T E ），垂直电场平面内的平面切变振动（简称 F S ）和平行于电场平面的厚度切变振动（简称 T S ）等四种类型，如图 2 . 4 所示。设计压电振子时，除应选择合适的压电陶瓷材料之外，还要选择合适的压电振子振动模式。其中，板式旋转行波超声电机利用的是压电陶瓷的 LE 模式的振动 7 。(a) LE模式 (b) TE模式 (c) FS模式 (d) TS模式图2.4 压电振子的四种振动模式2.5 定子行波的产生图2.5定子有限元模型图2.6超声电机A相振型图2.7 超声电机B相振型如图 2 . 6 和图 2 . 7 定子沿圆周波数为 4 的 2 个正交模态的振型，可称作 A 相和 B 相。 A 相振型和 B 相振型在空间上相差 1 / 4 个波长，相位相差 9 0 ，所以为正交模态，用振型函数 A （ r , ) 来描述这个振型：可得 A 相振型驻波方程： (2.1)因为定子板为轴对称结构，和A相振型相差任意角度的振型都振型，因此，选择与A相振型相差，可得到B相驻波方程: (2.2)根据线性波叠加原理可得：（2.3）由式（2.3）可知，定子这时由正向行波，反向行波和驻波构成。当时，即A,B相同频，等幅和空间时间上都超前时，此驻波叠加为一个正向行波：（2.4）当时，即A,B相同频，等幅和空间时间上都落后时，此驻波叠加为一个反向行波：（2.5）由此可得，定子内的行波是基于和固有频率的两个正交同振型在时间上相差90作固有振动叠加成的。所以行波的有效激发条件是空间上相差时间上也相差。由此可见，只需改变两相驻波间激励时差，可以轻易的改变行波方向，从而能够实现超声电机的正反转。2.6 定子表面质点运动分析行波的形成是超声电机转子运动的能量来源，而为了了解行波在转子中的运动，则需要对定子表面质点运行轨迹进行分析。对于带有带内支撑板的环形定子，因内支撑板较薄且质量小，故可以忽略支撑板的影响，视该定子为一个环形薄板。另外，考虑到的定子环上的齿的宽度较小，故可忽略定子环的运动沿径向的变化，用定子环的平均半径即 r m = ( r 1 + r 2 ) / 2 所对应的圆周面上的行波来表示定子的行波运动，这里， r 1 、r 2 分别表示定子环的外径。显然，中径 r m 对应的圆周上的行波可描述为（2.6）式中，表示半径为的圆柱面上的弯曲行波波幅。为便于分析，现将半径为的圆柱面展开为矩形，同时给矩形赋与一定厚度（定子环的宽度），这样就得到一个弹性等截面直梁，显然圆柱面和矩形面的几何对应关系为（2.7）将上式代入（2.6）后，可得（2.8）为了方便书写，引入记号：（2.9）式中，为定子在半径为的圆周上的行波的波长。这样就得到了定子所对应的等截面弹性直梁的弯曲行波运动方程（2.10）直梁的波动状态如图2.8所示。下面考察弹性梁表面上的任意一个质点P。P到定子中性层的距离为。在梁未发生弯曲变形前，该质点处于P0位置。在直梁产生图2.8 弹性梁表面质点的椭圆运动分析行波弯曲振动后的第t时刻，质点P因其所处的横截面偏转而从位置P0运动到P/。利用图示几何关系，可求得质点P在z轴方向（横向）的位移量为（2.11）由于行波的波幅远小于行波波长，所以梁的截面的偏转角非常小，故可认为，这样有（2.12）可以看出，质点P在x轴方向上的位移为（2.13）同样，利用图2.12中的几何关系，可得到梁的弯曲而造成的截面偏角为（2.14）式（2.14）代入（2.13）后，可得到质点P的纵向位移（2.15）结合考虑（2.12）和（2.13），可推得弹性直梁表面质点的运动轨迹为（2.16）根据（2.7），将上述运动方程映射到圆周面内，得到定子环表面质点的运动方程为（2.17）由（2.17）可知，此式符合椭圆的标准方程，因此定子端面上任意一点都作椭圆轨迹运动。由于产生了椭圆运动。因此，在预压力的作用下，定子表面各质点会对 1转子产生摩擦驱动力而推动转子转动，而且转子的转动方向将与行波传播的方向相反，这就是行波超声电机的运动传递机理。从定子表面质点的运动方程可以看出：当利用压电陶瓷的逆压电效应在弹性体上激励出了时间上、空间上各相差的两个同频率等幅值的驻波时，经过线性叠加后，形成了行波，使得定子表面质点产生椭圆运动，其椭圆轨迹的长短轴之比为或者。2.7 本章小结本章主要对超声电机的工作原理和结构进行分析，分析了压电陶瓷，定子，转子之间的关系和作用。同时对定子内行波产生的过程及条件进行了分析。并且分析了定子表面质点的运动轨迹，得到定子表面质点的轨迹方程，为后面的设计做好铺垫。保证后续的设计能够更加合理。3 定子模态分析计算3.1 导言目前的超声电机定子上大多都加工了驱动齿。长期的试验证明，驱动齿可以提高定子的表面振幅和运动速度，使超声电机的工作效率大大提高。因为驱动齿的缘故，使用解析法求解工作模态和固有频率难度较大，使用传统方法简化求解后，结果与实际误差较大。因此可采用有限元分析法进行有限元分析。可采用有限元分析软件对定子进行固有频率模拟，再与理论计算值作对比，验证固有频率设计的合理性。这些分析结果将为后续的设计做铺垫，使设计出的电机更加科学合理。3.2 固有频率的理论计算 3.2.1 共振频率计算图3-1为超声电机定子结构三维图。其中，驱动齿在计算过程中暂时忽略，简化为无齿定子，如图3.2所示图3.1 定子三维结构图图3.2 定子简化图假设 z 方向的挠曲位移为，应用 n 次 B e s e l 函数 J n 、Y n 、 I n 、 K n 及其系数 A n 、 B n 、 C n 、 Dn ，根据式（ 2 9 ）（ 2 1 1 ），可表示为（3.1）其中振动常数为，满足（3.2）其中， E 为材料的杨氏模量；为柏松比； m 为单位长度的平均质量，即，为材料的密度； I J 为横截面的二次惯性矩，即， a 为截面宽度； h 为压电振子的厚度，即。在式（3.1）和式（3.2）中，、为与内径和外径等变量相关的系数，由边界条件确定。对于不同的，存在、分别对应于半径方向不同节圆数的振动模态。对于的振动模态，由前面的式（3.2），可得圆环的共振频率为（3.3）由图 3. 1 ( a ) 可以看到金属圆环中开的尺槽，这是为了放大共振振幅和减小刚度，为了便于研究有齿定子特性，将图 3 . 1 ( a ) 所示的环形超声电机的定子展开复合梁如图 3 . 2 所示。考虑到复合梁是压电陶瓷及金属梁组成，在金属梁的上面有齿槽。所以直梁的共振频率计算公式需要做一些适当的修改。由梁的弯曲理论可知，在中性层上所用正应力为零。根据此条件就可以确定中性层及中性轴的位置。图3.3 复合梁的结构 EMBED AutoCAD.Drawing.18 在图3.3中，为压电陶瓷厚度，为金属梁厚度，为齿高，为齿宽，为梁宽。设金属梁和压电陶瓷的弹性模量为、，从压电陶瓷底部至中性层距离为。由于在中性层上所有正应力为零，可得下式（3.4）式中，、为金属梁和压电片的应变，根据上式可以得到：（3.5）又因为复合梁的等效刚度为（3.6）式中，为相对于中性层的惯性矩，即（3.7）备注：式中被积分量z是从中性轴算起。复合梁的平均密度为（3.8）也可以表示为（3.9）由以上各式整理得：复合梁的共振频率的计算公式为（3.10）式中，L为金属梁的长度8。 3.2.2 共振振幅的计算由第二章中的超声电机的工作原理可知：超声电机的定子振动是由压电陶瓷受到电压的激励产生的。当在 z 方向激励压电陶瓷片时，由于逆压电效应，可在 x 方向产生应变，此应变对定子施加弯曲力矩，从而使定子产生弹性挠曲。定子在谐振时的弹性挠曲，即定子的振幅，可以用动态放大系数以静态弹性挠曲量来求得。图3.4 等效简支复合梁图3.5复合梁的弯曲分析单元图 3 . 3 中是为环形行波超声电机定子展开而成的等效简支复合梁。其中，梁的长度为波长的一半，即 L = 0 . 5 ；压电陶瓷的厚度为 h p ；金属梁的厚度为 h s ；底部到中性层距离为 g 。假设压电陶瓷的极化方向为 z 的正方向，当沿 z 的正方向施加电压，压电陶瓷将会在 z 方向上产生弹性扩张，并且会在 x 方向产生弹性收缩，由此引起复合梁向上挠曲。根据弹性动力学可知，在一定的边界条件下，可以通过分析应力与应变的关系确定梁的弯曲曲率。根据这点，就可以确定在等效简支复合梁的最大偏移量。图 3 . 5 为复合梁的弯曲分析单元。从图上可以知道，当应力 T 1 ( z ) 作用于梁的x方向，梁的弯曲曲率半径为，沿着无应力中性面（图3.4中的虚线）的微小弧长为 d s , 则有 : （3.11）当梁的弯曲角度小于 5 时，有（3.12）式中，为梁变形前中性层的微小单位；为梁的挠曲幅值。设为x方向上产生的应变，其表达式为：（3.13）由力矩平衡可知：由于无外力矩作用于梁上，应力函数与力臂相乘后沿等直梁剖面的积分为零，即：（3.14）利用环形行波超声电机定子金属体和压电陶瓷中应力应变关系及简支梁的边界条件，可由上式导出简支梁在中点处的最大位移 m a x 。用简支梁的最大横向位移 m a x 乘以谐振时的品质因子 Q b 即为简支梁的谐振振幅 A m a x ，也就是环形行波超声电机定子的振幅。（3.15）在上式中，，、分别为定子金属体和压电陶瓷的刚度常数；压电陶瓷的品质因子，为压电常数，为定子环平均半径，为定子环振动模态阶数，为电场强度9。3.3 定子建模分析 3.3.1 ANSYS软件简介有限元分析是计算机辅助分析软件（CAE），ANSYS是有限元分析软件中功能比较强大的一款。ANSYS包涵用途广泛，包括可以进行流体力学，机构力学，结构动力学等各方面的分析。ANSYS同时包涵一个多用途的有限元计算机设计程序，能够求解电磁场，结构，流体等问题。因此在航天航空，电子产品，桥梁，汽车，建筑等领域应用广泛。ANSYS软件有三个组成部分：前期处理模块，分析计算模块以及后期处理模块。前期处理模块主要用于对所要进行分析的产品进行定义，如定义网格，坐标，材料等数据。分析计算模块用于对所要进行求解的模型进行机构分析，然后对模型进行模拟、分析，最后通过求解器进行求解。后期处理模块式用于对分析计算模块所得的结果进行再次计算，包括位移、速度、热流等。使用ANSYS做模态分析是，基本步骤如图3.6所示。图3.6 ANSYS模态分析基本步骤 3.3.2 ANSYS定子建模建立实体模型采用U G5.0三维建模软件，对定子进行建模。模型比例按1：1建立，如图3.7所示图3.7 定子三维模型使用ANSYS14.0中的WorkBench做定子的模态分析图3.8 Modal模块创建1）运行Workbench 14.0工具，打开Toolbox工具箱，使用其中的Modal命令创建分析项目。如图3.8所示。2）导入UG 5.0所建立的三维模型，经检测，.stp文件最为便捷。所以使用UG把生成的三维模型保存为stp文件。在Workbench中选择Geometry导入三维模型。划分网格模型。如图3.9，3.10所示图3.9定子三维模型导入图3.10 定子模型网格划分3）导入完成后确定以超声电机振子做研究对象，确定压电陶瓷、摩擦材料、定子弹性体三者间的刚性连接，设置各材料的各项参数。如图。表3-1为材料的各项参数。表3-1 定子材料参数材料名称弹性模量（GN/ m-3）泊松比密度（kg/m-3）摩擦材料3.750.3301450弹性体70.30.3452690压电陶瓷64.500.3007500 3.3.3 定子分析完成上述设置后，进行分析运算。得到的结果如图所示，其中，结果包含波的波束，振动频率。图中各图都是定子 A , B 两种振型的各种振型。而定子的稳定旋转运行，需要达到以下条件：超声电机的工作原理决定了超声电机的频率需要大于 2 0 K H z ，这需要 4 个以上弯曲波形。因此波型数选择 8 , 9 , 1 0 以及 1 0 以上的波型。因为后续设计需要的是单一压电环，两相激励的板式环形波超声电机，所以定子的宽度要比电机外壳要小很多，所以选择无节圆的 B 0 n 模态。同时因为 A ， B 需要两性对称，所以波形数为奇数。经筛选确定工作模态为 B0 9 。(a) 模态的频率FREQ=29745Hz(b) 模态的频率FREQ=29761Hz(c) 模态的频率FREQ=36457Hz(d) 模态的频率FREQ=36470Hz(e) 模态的频率FREQ=43471Hz(f) 模态的频率FREQ=43471Hz图3.11 模拟仿真所得到振型进行模态分析目的是确定电机的共振频率，振动模态以及共振振型。把得出的模拟结果与前面计算的理论结果做对比，根据两者间的差值对电机的尺寸以及有管结构进行调整设计。在设计初期这是十分关键的一部分，他能对超声电机的重要尺寸和结构调整和确定。模态分析完成后，还需要确定谐响应分析的频率范围和谐响应的分析。在对写相应分析的过程中，能够求出某节点在某个频率下的振幅，这个振幅是一个绝对值，这与模态分析中的振幅不相同，模态分析中的振幅是一个相对值。最后以得到的分析结果对电机结构做出修改，优化电机设计，达到电机性能最优化的效果10。3.4 本章小结本章通过对超声电机做模态分析，从理论计算到模拟分析，通过分析计算，得到定子的固有频率和振幅的理论数值。利用ANSYS软件进行有限元分析通过模拟测试得到实际值。理论值和实际值做了对比后对电机的结构尺寸进行优化设计，为后续的设计做好铺垫。4 结构设计4.1 导言超声电机从上世纪50年代发展至今，出现过各种各样的结构。目前来说，超声电机的结构并没有一个绝对的标准，对于超声电机的结构可以按照实际情况以及过往的经验来设计。最后通过实际试验调试，对电机的结构以及材料进行更进一步的调整，最终达到最好的工作状态。4.2 设计流程超声电机的设计过程与大部分机械设计过程一样，有以下四个阶段（图5-1为设计流程图）。1) 了解用户需要，根据用户提出的要求，确定超声电机的各项性能指标。主要包括：额定扭矩、输出功率以及转速，电机的尺寸结构，输入电压，使用寿命等。当超声电机需要在一些特殊的环境下进行运转时，还需要考虑特殊环境下的特殊要求，如：无电磁干扰，真空环境下运作等。2) 确定各零部件的材料和尺寸等技术参数。，定子是行波超声电机的核心部件，所以在尺寸确定的过程中定子的材料和尺寸结构是首先要确定的。尺寸确定之后，需要对定子进行动态特性分析。同时针对定子的工作环境，分析其工作环境对其的影响。定子的设计完成后设计转子。接着根据已经设计好的定子和转子的参数对超声电机进行性能仿真，对比结果能否满足超声电机所要求的各项性能指标。若能，则进行下一步的设计工作。若不能，则对前面的设计进行修改和完善，直到超声电机能达到各项指标。3) 根据设计完善好的方案，确定超声电机的最终零件尺寸，绘制出零件图并且进行加工。加工好后对电机进行试验调试，将实验结果与前面设计时的预计性能指标作对比。根据结果来确定方案是否合理。根据需求，提出性能指标初步确定定子的机构对定子进行动态分析工作频率是否合适是否无模态混叠合理设计转子仿真结果是否满足性能指标电机性能仿真试制实验电机性能是否满足性能指标编写技术资料，进行投产图4.1超声电机设计流程图4.3 定子机构设计定子的结构主要包括定子内外径，定子齿，粘结层，以及定子厚度的设计。定子是超声电机的核心部件，定子的设计对于整个电机能否达到性能要求至关重要。经实验研究，电机的尺寸和性能存在一定的比例效应。表4-1为相同直径下，超声电机的尺寸和性能间的关系。由表中的比例因子可估算出其性能。由表4-1可得：表 4-1 超声电机尺寸参数参量单位比例dn质量KgL3体积ML2长度m/sL1速度m/sL0角速度rad/sL-1力矩NmL3功率WL2 4.3.1 定子内外径设计由表4-1所得的超声电机各项参数见的比例关系，参考目前已有上超声电机的性能以及外形，获得定子外形的大概尺寸R外。其中压电陶瓷的外形尺寸与定子的外形尺寸相同以方便压电陶瓷粘贴在定子上。所以根据压电陶瓷的内径大小可以确定定子的内径大小。当压电陶瓷的内外径之比在7:10左右时，压电振子的自由振动能量损耗最小，由此可得定子的内外径之比为7:10。则（4.1）由超声电机的设计要可得，定子外径。由上式可得定子的内径。与传统电机定子设计相同进行尺寸标准化，所得尺寸一般选取0或5作为个位，故此定子内径 4.3.2 模态阶数选择和振动模态设计定子的振动模态选择主要依据以下三个方面1) 因为定子驱动相对称，所以定子必须是奇数模态。定子采用单压电双相。若为偶数模态，则会破坏对称性，使波形出现偏差。2) 因为电机是超声电机，所以定子的频率必须在20KHz以上3) 定子振动寿命超声电机的正常运作决定了定子必须要有一定振幅值，考虑定子模态阶数的选择可以基本取决于定子振动寿命和电压激励效果。QP减小。而要维持定子最大振幅恒定，则需要增加激励电场强度，这又增加了压电陶瓷使用中的循环应力，加剧了压电陶瓷的损耗，使使用寿命降低。所以定子的振动模态阶数与半径能有一个恒定的比例，使行波波长为能保持恒定。因此，定子振动模态阶数应按以下两点原则进行选择：1.定子振动模态数变化比例小于半径变化比例。同时应保证振动的损耗值达到最小。故根据第三章的ANSYS分析结果可确定工作模态为B09. 4.3.3 定子厚度对于定子的使用材料，可采用青铜或者不锈钢来进行加工制作。定子的厚度可以决定定子在其振动模态下的振动频率。因为电机的工作需要定子的振动频率为20KHz以上。同时，驱动齿的设计使定子振动频率会有一定的降低。故暂定定子的频率为45KHz以上。因此，定子的厚度为5mm 4.3.4 驱动齿设计驱动齿的作用是为了提高定子表面振幅和运动速度，通过驱动齿设计，使定子和转子间产生齿轮驱动，使工作效率更加提高。同时，部分摩擦时产生的杂物可以通过齿槽排除，使定子和转子在使用过程中不会因杂物而损坏或影响效率。因此，下面将对定子齿的齿宽，齿高以及齿数进行设计。驱动齿的齿数设计定子的齿数X取受振动模态数所影响，同时在不影响性能的情况下同时考虑加工的方便，即加工时铣槽的分度情况。因此齿数为模态阶数的整数倍。由前面的设计结果可知，定子的外径为60mm，模态阶数为9，结合加工难度以及齿的刚度考虑，可选择齿数为98=72。齿宽与槽宽的设计齿槽的宽度D1取决于加工刀厚度，若齿槽太宽，则会使齿的刚度降低，容易在加工时发生变形，增加产品的报废率。若太窄，则增加了加工难度。所以，从以往的电机加工来看，齿槽选取一般选择最为合适。在此，选择为由定子内外径尺寸，槽宽以及齿数，可以求得驱动齿的齿宽D2，即（4.2）即齿宽为4齿高的设计齿的高度H存在一个理想值。若齿高太高，则会加剧定转子之间的摩擦，增加磨损。同时加剧摩擦之后容易产生噪音。若齿高过低，则会影响转子输出速度。实验证明，齿高满足式4.1时，定子和转子间磨损最小。H=（0.60.8）（M-H）（4.3）式4.3中，M为定子厚度，由前文可知，则H=（0.60.8）（5-H）。故。取。 4.3.5 内支撑板设计定子内支撑板厚度需要满足定子支撑强度，故定子内支撑板约为11.5mm。而上一节中的有限元分析结果表明，定子内支撑板位置对于定子的性能没有影响，所以内支撑板放在定子中部。定子内支撑板厚度设为0.8mm，位置为内环正中。4.4 转子设计旋转行波超声电机转子的主体是中间的环形薄板，在转子的正中心有一个较厚的环型板用来固定转轴，转子的外部是环形接触区域。环形接触区域有部分与定子接触，这些接触部分需要粘贴上摩擦材料作为摩擦层。摩擦材料的作用是为了增加定子和转子之间的摩擦力，同时降低磨损。达到延长电机寿命，增加电机效率的效果。对于转子的材料选择，一般选用硬铝合金作为转子的制作的主要材料。如图4.3所示，最早的超声电机的转子依靠蝶簧的压缩变形获得与压力，使转子和定子产生物理接触。蝶簧的预压力较大，在压紧过程中若转子强度不够的情况下会产生变形。所以转子的强度必须达到足够的强度，能在弹簧的压缩下保证不会产生变形。所以转子轴向尺寸设计较大，厚度需在3mm以上。这种设计下的电机转子存在一定的缺陷，依靠弹簧施加压力的过程中，转子基本不发生变形，与定子接触面为平面，定子和转子的真正接触面积其实只有很小的一部分，影响了电机的输出扭矩。所以为了改进电机的使用效率，需要对转子的结构进行调整。改进后的转子需要能与定子形成更好的变形匹配，减少径向滑动能量损耗，增加接触范围，降低局部接触压力。因此，转子将改为柔性结构转子。柔性结构的转子，能够随着定子振动的变形而跟着变形，这种结构的转子预压力主要通过转子的柔性变形而获得，不需要依靠弹簧来施加压力，所以弹簧的结构可以去除，达到简化转子结构的目的。同时还因为转子柔性变形使定子和转子间的接触面积增大，降低了局部接触压力，减小了定转子之间的磨损。提高了电机的性能。图4.2图4.3 超声电机结构图4.5摩擦层设计超声电机靠定子和转子间的摩擦获得驱动力，摩擦材料在摩擦过程中产生的磨损是不可忽视的一个问题。所以，为了延长超声电机的使用寿命，一般在转子的表面涂覆一层摩擦材料。摩擦材料的选择需要考虑多个方面，如硬度，摩擦系数，耐磨性以及噪音影响。摩擦材料的硬度选择是首先要考虑的方面。摩擦材料的硬度不能过高也不能过低，若摩擦材料硬度较低，则会产生较大的变形，使定转子之间形成完全接触，此时两个方向相反的推理同时施加在转子之上，方向相反且大小相同的两个力想去作用抵消，转子无法转动。若摩擦材料硬度太大，则形成相反的效果。定、转子在行波波峰初接触面减少。降低转子带负载能力。同时，摩擦材料的硬度还关系着电机在运行过程中的噪音情况。实验表明，当摩擦材料的洛氏硬度大于100时，将会大大增加噪音的产生。由此可见，摩擦材料的硬度选择是摩擦材料首要考虑的目标。摩擦系数同样是摩擦材料选择的一个重要参考指标。定子和转子依靠相互间接触的摩擦力来获得驱动力。而摩擦力产生的大小则取决于摩擦材料的摩擦系数。摩擦系数大，则可以获得较大的驱动力。而温度，环境，适度，表面粗糙度等方面都会对材料的摩擦系数产生影响。所以为了保证电机的使用寿命，摩擦材料在考虑大摩擦系数的同时还需要考虑耐磨性11-15。综上所述。摩擦材料的选择要求大致可分为以下几点：1）高摩擦系数，使电机能获得较高的驱动力2）良好的耐磨性。电机的使用寿命取决于摩擦材料的耐磨性3）摩擦力能保持一个恒定的值，使电机能有效的稳定运转4）低噪音，不能使用过高硬度的摩擦材料产生过大的噪音4.6 设计结果经过这一节对超声电机各个零部件的设计，根据各个零部件的设计准侧。已经可以确定超声电机的各项尺寸参数。超声电机具体尺寸参数见表4-2表4-2 超声电机各零部件尺寸名称单位结果定子内径mm45定子外径mm60振动模态-B09定子厚度mm5齿宽mm4齿高mm2齿数-72槽宽mm0.5内支撑板厚度mm0.8压电陶瓷厚度mm0.54.7 电机设计结果装配结构图4.4 超声电机装配图4.5 超声电机定子三维图4.6 超声电机转子三维图4.7 超声电机轴零件图超声电机对于定子设计的核心要求是方便定位，同时保证定子的振动模式不受影响，因此定子的中心部位比较薄，只需保证一定的机械强度即可，在此设为1mm。如图4.6所示，为超声电机的转子，这样的设计能保证转子的轴向力分布均匀，确保定子和转子之间的接触良好。电机盖采用螺母拧紧的设计，当螺母拧紧时，垫圈的压力压迫蝶簧使蝶
