压缩式垃圾车尾部填料机构设计

32页 12000字数+说明书+发言稿+实习小结+2张CAD图纸【详情如下】

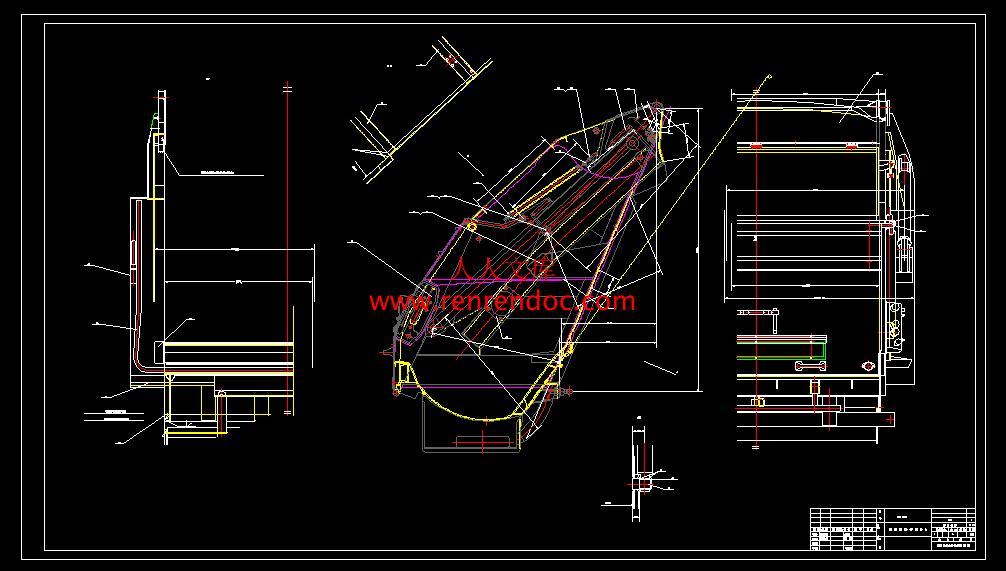

L050后尾填料厢组合(右侧).dwg

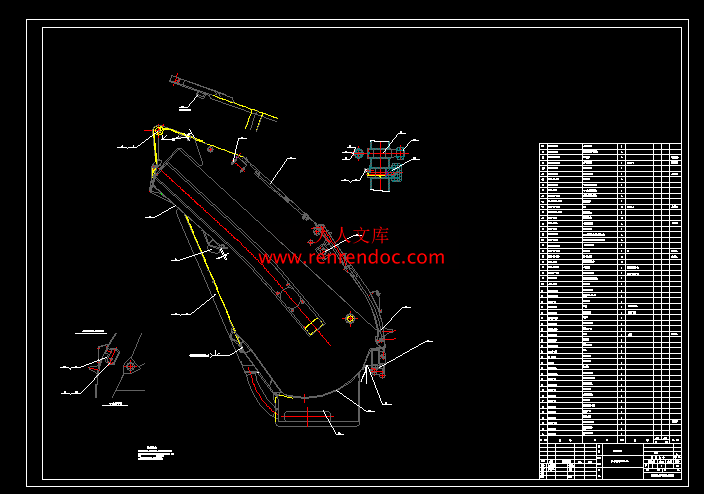

L050后尾填料厢组合(左侧)装配图.dwg

压缩式垃圾车尾部填料机构设计说明书.doc

发言稿.doc

实习小结.doc


目录


摘要   1

0 引言   3

1 设计概述  6

 1.1 设计题目 ·  6

 1.2 设计目的 ·  6

 1.3 设计内容 ·   6

 1.4 设计的主要技术指标·   7

 1.5  L050压缩式垃圾车的概述7

2 尾部填料机构的设计 7

  2.1 尾部填料机构的方案选定 · 7

  2.2 弧型料斗的介绍 · 8

  2.3 弧型料斗的设计依据 · 9

  2.4 尾部填料机构的结构设计 11

3 液压系统   15

 3.1 液压系统组成 · 15

 3.2 液压系统的分类 · 15

4 上下刮板的设计   16

 4.1 刮板的材料选择 ·   16

 4.2 上下刮板几何参数的选择  18

 4.3 销轴的选择    21

5 上下刮板导轨的选择 ·33

 5.1 上下刮板导轨的简介 · 33

 5.2上下刮板导轨的性能指标  37

  5.3上下刮板导轨的选用  38

  5.4上下刮板导轨的寿命计算  39

  5.5上下刮板导轨的型号  39

7 结论  ·   41

致谢·

参考文献    42

附录  ·   43


摘    要

   本课题所研究的是一台压缩式垃圾车尾部填料机构。该机构要求我们利用所学的机电一体化的知识,来解决垃圾运输及节约装载成本的问题。 达到这个要求就要实现自动上下料的目的。因此,设计一系列比较有技巧的机械环节来实现这个目的十分的必要。

   本文会介绍一下总装这个工艺,这是一个相当重要的工艺,所以更加能够体现出它的重要性。机械在我国是一个相当重要的行业,越是重要的行业在它的重要的地方就能看出这个行业的水平达到了什么程度。然而,总装工艺就扮演了这个角色。总装虽然是一个人们谈到机械就能想起来的部分,所以,我们必须要了解它,重视它,因为它的确有着不可忽视的地方。

   然而一台机器能够完美的工作所要求的是各个部件之间精确的组合,各个机械运动之间的高效率的配合。因此,本课题在设计这台压缩式垃圾车尾部填料机构的同时,还加入了一些让它能够高效率运做的其它机械部件的设计,例如(上料机构,液压器件,非标准件等)。为了保证这些部件能够很好的工作,并达到比较高的效率,本文还进行了一些必要环节的精确计算。另外还有工作台总装配图和部分零件图的绘制。通过此次设计培养了独立设计及分析问题的能力,并将所学的基础知识及专业技术在设计中融会贯通。但由于时间的仓促,设计中可能存在一些不足,望各位指导老师予以纠正。


关键词:压缩,填料,液压器件   本次的课题是要设计一台压缩式垃圾车尾部填料机构,这台所要设计的填料机构是利用了几个常见的机械机构,通过组合来达到比较高效率的工作要求,提高生产率,减轻劳动强度。

1.1 设计题目

   设计题目:L050压缩式垃圾车尾部填料机构的设计

1.2 设计目的

设计目的:题目来源于现代生活垃圾集中运输的方便要求,设计一台压缩式垃圾车,解决垃圾运输过程中密封效果差及占有空间大的不足。减轻劳动强度。培养学生独立设计机械方面的能力,综合比较应用所学的基本知识,设计出压缩式垃圾车尾部填料机构。

1.3 设计内容

   主要内容: 1.达到自动填料,自动压缩,自动下料等要求。

                2.上下刮板上料机构。

              3.完成尾部填料机构的设计总图。达到自动上料,压缩,下料的目的

                 4.完成主要零件的设计。

1.4 设计的主要技术指标

设计技术指标:1.被运送垃圾的贮箱容积=1.00 m3,装载循环时间s=12~14秒,油压P=19.2MPa

                 2.投入口的地面高度为765mm

                 3.污水箱容积为300L。

            (其余内容见附录)
