过滤水嘴零件图.dwg
过滤水嘴零件图.dwg

过滤水嘴注射模设计【6张图纸】【优秀】

收藏

压缩包内文档预览:
预览图
编号:271919    类型:共享资源    大小:4.84MB    格式:RAR    上传时间:2014-04-10 上传人:上*** IP属地:江苏
50
积分
关 键 词:
过滤水嘴 注射 设计 图纸 优秀 优良
资源描述:

过滤水嘴注射模设计

51页-18000字数+说明书+开题报告+中期报告+6张CAD图纸

中期报告内容.doc

侧滑块.dwg

定模座板.dwg

定模板.dwg

爆炸图.dwg

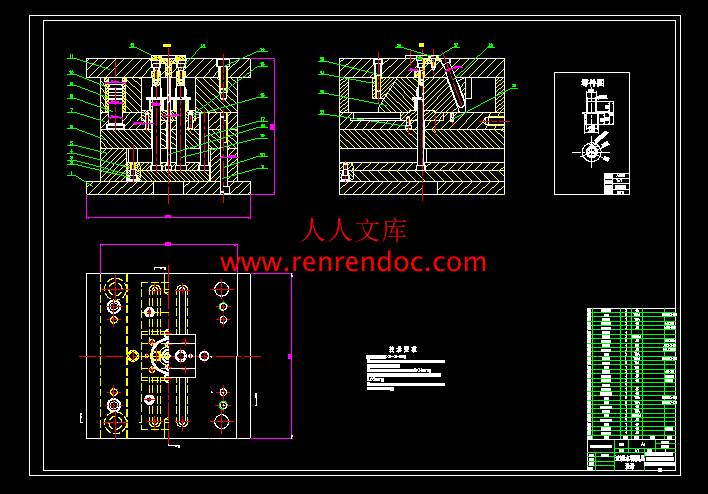

过滤水嘴注射模总装图.dwg

过滤水嘴注射模设计开题报告.doc

过滤水嘴注射模设计论文.doc

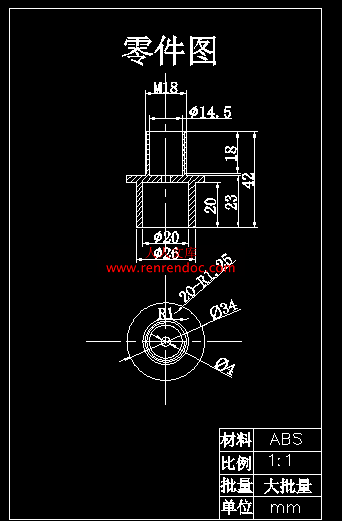

过滤水嘴零件图.dwg


目录

摘要I

AbstractII

第1章 绪论1

1.1 模具工业在国民经济中的地位1

1.2 各种模具的分类2

1.3 我国模具工业的现状3

1.4 我国模具技术的现状及发展趋势4

1.5 国外模具工业的发展情况5

1.6 毕业设计的要求及主要内容5

1.6.1 设计要求5

1.6.2 设计的主要内容5

第2章 注射件材料的分析7

2.1 塑料制品的设计分析7

2.2 塑件体积和质量8

2.3 材料特性8

2.3.1 ABS的特点8

2.3.2 ABS的成形特性8

2.3.3 ABS的成型工艺参数9

2.4脱模斜度11

2.5塑件的壁厚11

2.6 本章小结12

第3章 模具设计13

3.1 型腔数量的确定与配置13

3.1.1 型腔数量的确定13

3.1.2 分型面的确定14

3.1.3 型腔的配置14

3.2 注射机的选用15

3.2.1 类型选择15

3.2.2 注塑机基本参数17

3.2.3 塑件的的参数计算17

3.3 模架的确定20

3.3.1 标准模架简介20

3.3.2标准模架的选用20

3.4 成型零部件的工作尺寸计算21

3.4.1 工作尺寸分类和规定21

3.4.2 影响制品尺寸误差的因素22

3.4.3 凹模尺寸计算24

3.4.4 凸模尺寸计算25

3.5 本章小结27

第4章 浇注系统28

4.1 主流道28

4.2 浇口29

4.3 浇口套的设计30

4.4 本章小结30

第5章 侧向抽芯机构的设计31

5.1 斜导柱抽芯机构的组成31

5.2 斜导柱的设计31

5.2.1 斜导柱的倾角31

5.2.2 抽芯距的计算32

5.2.3 斜销有效工作长度32

5.3 斜滑块的设计33

5.4 本章小结33

第6章 导向机构设计与校核34

6.1 导向机构的设计34

6.1.1 导柱的设计34

6.1.2 导套的设计35

6.2 顶出机构的选择35

6.2.1顶出机构35

6.2.2推出零件的尺寸36

6.2.3 推出机构37

6.3 校核37

6.3.1 凹模的强度校核37

6.3.2 型腔底板变形量与厚度38

6.3.3 推杆的应力校核39

6.4 本章小结39

第7章 模具的总体设计40

结 论41

致谢42

参考文献43

附录44


摘要

   本文简要介绍了模具行业现在的情况和未来的发展趋势。提到了限制模具发展的因素。基于塑料过滤水嘴注塑工艺分析及模具设计,介绍了注射成型的基本原理,特别是双分型面注射模具的结构与工作原理,对注塑产品提出了基本的设计原则;详细介绍了注射模具浇注系统和顶出系统的设计过程,并对模具强度要求做了说明。以塑料过滤水嘴模具为主线,综合了成型工艺分析,模具结构设计,最后到模具零件的加工方法,模具总的装配等一系列模具生产的所有过程。

   该注射模最显著的特征是避免了传统的脱模方式。该模具结构设计简单可靠,加工装配方便。在查阅参考文献和对塑件进行工艺性分析的基础上,确定了模具设计的整体方案。并对塑料模具的设计参数进行了必要的计算,根据计算结果选用了注射机。

   最后利用AutoCAD和Pro/e软件对塑件过滤水嘴注射模总装配图及主要零部件进行了设计,完成了模具的整体结构设计。


关键词:注射模;顶出系统;分型面。


内容简介:
一、论文工作是否按开题报告预定的内容及进度安排进行 1、论文工作按开题报告预定的内容及进度正常进行二、目前已完成的研究工作及成果 1、塑件注射成型工艺性分析 材料:ABS(1)一般性能ABS外观为不透明呈象牙色粒料,其制品可着成五颜六色,并具有高光泽度。ABS相对密度为1.05左右,吸水率低。ABS同其他材料的结合性好,易于表面印刷、涂层和镀层处理。ABS的氧指数为1820,属易燃聚合物,火焰呈黄色,有黑烟,并发出特殊的臭味。 (2)力学性能ABS有优良的力学性能,其冲击强度极好,可以在极低的温度下使用;ABS的耐磨性优良,尺寸稳定性好,又具有耐油性,可用于中等载荷和转速下的轴承。ABS的耐蠕变性比PSF及PC大,但比PA及POM小。ABS的弯曲强度和压缩强度属塑料中较差的。ABS的力学性能受温度的影响较大。 (3)热学性能ABS的热变形温度为93118,制品经退火处理后还可提高10左右。ABS在-40时仍能表现出一定的韧性,可在-40100的温度范围内使用。 (4)电学性能ABS的电绝缘性较好,并且几乎不受温度、湿度和频率的影响,可在大多数环境下使用。 (5)加工性能 ABS同PS一样是一种加工性能优良的热塑性塑料,可用通用的加工方法加工。 ABS的熔体流动性比PVC和PC好,但比PE、PA及PS差,与POM和HIPS类似;ABS的流动特性属非牛顿流体;其熔体粘度与加工温度和剪切速率都有关系,但对剪切速率更为敏感。ABS的热稳定性好,不易出现降解现象。ABS的吸水率较高,加工前应进行干燥处理。一般制品的干燥条件为温度8085,时间24h;对特殊要求的制品(如电镀)的干燥条件为温度7080,时间1818h。ABS制品在加工中易产生内应力,内应力的大小可通过浸入冰乙酸中检验;如应力太大和制品对应力开裂绝对禁止,应进行退火处理,具体条件为放于7080的热风循环干燥箱内24h,再冷却至室温即可。综上所述,ABS具有良好的流动性、优异的抗冲击性、易加工成型、易着色、良好的耐腐蚀性。表1 ABS的各项性能性能指数性能指数密度/g.cm-31.02-1.16热变形温度/C83-103吸水率/%0.2-0.4抗拉强度/Map50成型收缩率/%0.4-0.7抗弯强度/Map80熔点C130-160冲击强度/Mpa11硬度(R)9.7R121抗拉弹性模量/Mpa1800 2、有关塑件尺寸计算(1)塑件体积Vs根据三维制图得出过滤水嘴的单个体积为Vs=8.48cm(2)塑件质量MM=V=1.058.48=9.93g3、注射机选择(1)注射机公称注射量GBGB=(nGs+Gj)/0.8 式中 n型腔数; Gj浇注系统重量(包括冷料穴、主流道、分流道和浇口等); Gs塑件重量。根据上式得出VBnVs/0.8VB2X8.48/0.8=21.2cm(2)锁模力KN P=Pcp A式中 Pcp模腔平均压力,参考塑料机械表4-3 A制品在分型面上的投影面积。其中Pcp塑料机械表4-3得Pcp=35MPa,A=R=3.14X(34/2)=9.07cm, P=35MPaX9.07cm=31.7KN根据塑料成型与模具设计和塑料机械查的注射机应选XS-Z-60:表2 注射机基本参数螺杆直径(mm)38注射容量(cm)60注射压力(mpa)122锁模力/10KN50最大注射面积(cm)130模具最大厚度(mm)200模板行程(mm)180模具最小厚度(mm)70喷嘴球半径(mm)12喷嘴孔直径(mm)4模板尺寸(mm)200315定位孔直径(mm)554、分型面选择一般选择分型面的原则是:(1)分型面位于塑件断面尺寸最大处,保证塑件可正常取出;(2)分型面距离浇口最远,有利于气体排出;(3)不会在光滑的外表面留下痕迹,不影响塑件外观。本设计有三个分型面。 5、浇注系统选择 浇注系统是塑料熔体由注塑机喷嘴通向模具型腔的流动通道,因此它应能够顺利地引导熔体迅速有序的充满型腔各处,获得外观清晰,内在质量优良的塑件。浇注系统一般由主流道、分流道、浇口、冷料穴组成。(1) 主流道形状、位置和尺寸设计图1 主流道结构及尺寸示意图 本设计中主流道长度H60mm,R取14mm,D1取55mm,d1取5mm,r取2mm,取6。(2)分流到形状、位置和尺寸设计 本设计中分流道有两条,查塑料成型与模具设计得知直径4.89.5mm,本设计取6mm,长度l取31.5mm。(3)浇口设计 本设计中选用侧浇口。 6、成型零部件设计与计算(1)凹模尺寸计算径向尺寸 式中 型腔基本尺寸; 塑件外形基本尺寸;塑料平均收缩率;修正系数; (本设计修正系数取0.75)公差值。将相关参数代入上式,经计算得出: 深度尺寸 式中 型腔的深度尺寸;高度尺寸;对于大型塑件可取较小值;将相关参数代入上式,经计算得出: (2)凸模尺寸计算径向尺寸 式中 型芯基本尺寸; 塑件外形基本尺寸; 塑料平均收缩率;修正系数; 公差值。将相关参数代入上式,经计算得出: 深度尺寸 式中 型芯的深度尺寸; 高度尺寸;对大塑件取较小值,故公式可在1/2-2/3范围选取。将相关参数代入上式,经计算得出: 7、导向及脱模机构设计 (1)斜导柱抽芯机构的组成部分:斜导柱,楔紧块,定位销,斜滑块。图2 斜导柱抽芯机构 (2)导向机构主要用于保证动模和定模两大部分或模内其他零件之间的准确对合,起定位和定向作用。本设计中导向机构由导柱和导套组成。注射模的导柱一般取24根,其数量和布置形式根据模具的结构形式和尺寸来确定。(3)脱模机构,注射成型每一循环中,塑件必须准确无误地从模具的凹模或型芯上脱出,完成脱出塑件的装置称为脱模机构,也称顶出机构。脱模机构的设计一般遵循以下原则:塑件滞留于动模,以便借助开模力驱动脱模装置,完成脱模动作。由于塑件收缩时包紧型芯,因此推出力作用点尽量靠近型芯,同时推出力应施于塑件刚性和强度最大的部位。结构合理可靠,便于制造和维护。 8、注射机有关参数校核 (1)注射量的校核: 塑件的体积为Vs=8.48cm,本设计采用一模两件,所以塑件总体积为V总=2Vs=28.48=16.96cm。 所选注射机的最大理论注射量VG为60cm,而按一模成型两件所需的注射量为V注V总/0.8=21.2cmV注F锁故所选注射机的注射量满足要求。 9、总装图的绘制三、后期拟完成的研究工作及进度安排1、11月28日-12月 9 日 完成部装图及零件图设计 2、12月12日-12月23日 撰写毕业设计论文及准备答辩 3、12月28日-12月30日 毕业答辩四、存在的困难与问题 1、侧向分型与抽芯机构的设计五、如期完成全部论文工作的可能性 根据进度安排可如期完成全部论文工作模具专业本科毕业设计 一、毕业设计(论文)任务书1、题目:过滤水嘴模具设计2、技术要求: (1)材料ABS (2)批量生产3、塑件二维图 图 1 零件二维图4、过滤水嘴三维造型图 图2 过滤水嘴三维造型图5、工作量(1)设计说明部分编写设计说明书一份,约10000字。(2)图纸部分完成A0图纸2张,零件图若干。二、选题目的和意义在实际的生产当中,塑料注射模具的应用较为广泛,通过本次毕业设计,全面系统地掌握塑料模具设计的一般方法和典型零件的加工工艺的编制。对于较为复杂的注塑零件,能够正确合理的确定模具的结构形式及螺旋抽芯机构设计。掌握计算机辅助设计软件在模具设计中的应用。三、论文综述模具是工业生产的基础工艺装备。振兴和发展我国的模具工业,日益受到人们的重视和关注。在电子、汽车、电机、电器、仪器、仪表、家电和通讯等产品中,6080%的零部件,都要依靠模具成形。用模具生产制件所表现出来的高精度、高复杂程度、高一致性、高生产率和低消耗,是其它加工制造方法所不能比拟的。模具生产技术水平的高低,已成为衡量一个国家产品制造水平高低的重要标志,在很大程度上决定着产品的质量、效益和新产品的开发能力。首先,模具是制造业的重要基础工艺装备,工业产品大批量生产和新产品开发都离不开模具,用模具生产制件所达到的四高二低(高精度、高复杂程度、高一致性、高生产率和低耗能、低耗材)使模具工业在制造业中的地位越来越重要。 其次,人们常见的工业产品有6090的零件需要用模具成形。模具精度低,则产品质量差,模具寿命低,则产品成本高。现代模具业已成为技术密集型和资金密集型的产业,它与高新技术已成为相互依托的关系,一方面模具直接为高新技术产业化服务的不可缺少的装备,另一方面模具本身又大量采用高新技术,因此模具制造已成为高新技术产业的重要组成部分。通过模具成形零件的快速、优质、低耗、环保体现了国家可持续发展的战略和科学发展观。 最后,据国外统计资料显示,模具行业的发展可带动其相关产业发展的比例大约是1:100,即模具发展1亿元,可带动相关产业100亿元。而2005年,我国模具企业的模具销售总额约610亿元。因此,模具产业的发展对国民经济的贡献是巨大的。模具按加工工金属的加工工艺分类,常用的有:冲压模,包括冲裁模、弯曲模、拉深模、翻边模、缩口模、起伏模、胀形模、整形模等;锻模,包括模锻用锻模、镦锻模等;以及挤压模和压铸模。冲压模用于板料冲压成形和分离的模具。锻模用于热态金属模锻成形的模具。模锻时,坯料往往经过多次变形才能制成锻件,这就需要在一个模块上刻有几个型腔。金属依次送至各个型腔,并在型腔内塑性流动,最后充满型腔制成锻件。挤压模用于将金属挤压成形的模具。压铸模安装在压铸机上,液态金属在高压下注入型腔、保压至金属凝固和成形的模具。四、模具设计内容和设计方案(一)塑件注射成型工艺性1.塑料成型性和流动性分析(1)主要分析制品的材质、流动性、结晶性、热敏性等。(2)在模具设计及选择注射机时应考虑结晶型塑料有下列要求。ABS塑料化学名称 丙烯腈-丁二烯-苯乙烯塑料 英文名称 Acrylonitrile Butadiene Styrene plastic 一般性能ABS外观为不透明呈象牙色粒料,其制品可着成五颜六色,并具有高光泽度。ABS相对密度为1.05左右,吸水率低。ABS同其他材料的结合性好,易于表面印刷、涂层和镀层处理。ABS的氧指数为1820,属易燃聚合物,火焰呈黄色,有黑烟,并发出特殊的臭味。 力学性能ABS有优良的力学性能,其冲击强度极好,可以在极低的温度下使用;ABS的耐磨性优良,尺寸稳定性好,又具有耐油性,可用于中等载荷和转速下的轴承。ABS的耐蠕变性比PSF及PC大,但比PA及POM小。ABS的弯曲强度和压缩强度属塑料中较差的。ABS的力学性能受温度的影响较大。 热学性能ABS的热变形温度为93118,制品经退火处理后还可提高10左右。ABS在-40时仍能表现出一定的韧性,可在-40100的温度范围内使用。 电学性能ABS的电绝缘性较好,并且几乎不受温度、湿度和频率的影响,可在大多数环境下使用。 加工性能 ABS同PS一样是一种加工性能优良的热塑性塑料,可用通用的加工方法加工。 ABS的熔体流动性比PVC和PC好,但比PE、PA及PS差,与POM和HIPS类似;ABS的流动特性属非牛顿流体;其熔体粘度与加工温度和剪切速率都有关系,但对剪切速率更为敏感。ABS的热稳定性好,不易出现降解现象。ABS的吸水率较高,加工前应进行干燥处理。一般制品的干燥条件为温度8085,时间24h;对特殊要求的制品(如电镀)的干燥条件为温度7080,时间1818h。ABS制品在加工中易产生内应力,内应力的大小可通过浸入冰乙酸中检验;如应力太大和制品对应力开裂绝对禁止,应进行退火处理,具体条件为放于7080的热风循环干燥箱内24h,再冷却至室温即可。综上所述,ABS具有良好的流动性、优异的抗冲击性、易加工成型、易着色、良好的耐腐蚀性。2.厚度分析一般说来,塑件的厚度越厚就越能满足产品的强度和刚度的性能要求,但是从塑件的成型过程看来,塑件的壁厚越厚,冷却的时间就越长,整个塑件的成型周期就要延长,提高了生产的成本,降低了生产的效率,同时,塑件的壁厚越厚,收缩率就增大,这样使的得产品的尺寸不稳定性增加,降低了产品的质量。因此产品的厚度必须得适中,根据材料的的特性,查阅相关的资料,查得ABS制品的壁厚通常为1、1.2、1.5、2、2.5、3、6。本设计制品最小厚度为2mm.3.塑料的成型收缩不同品种的塑料其收缩率不同;同一制件不同部位的收缩率也经常不同;不同的模具结构,特别是不同的浇口尺寸和位置其收缩率不同。根据以上选用的材料为ABS,查相关资料可知,ABS的收缩率为0.0040.007,由公式(1-1)求出ABS平均收缩率: (1-1)式中 塑料的平均收缩率; 塑料的最大收缩率;塑件的最小收缩率。计算如下:4.塑件尺寸精度塑件的尺寸精度可按SJ1372-78,针对不同塑料选择。经查材料得知本设计应选用4级精度等级。(二)模具设计1.型腔数量确定确定型腔数量的方法有很多种,如根据锁模力、最大注射量、制品的精度要求、模具成本等确定型腔数量。(1)根据制品的精度要求确定型腔数量: 对于注射模来说,塑件制件精度为3级和3a级,重量为5克,型腔数取4-6个。 塑料制件为一般精度(4-5级),塑料制件重量为12-16克,型腔数取8-12个;而重量为50-100克的塑料制件,型腔数为4-8个。当再继续增加塑料制件重量时,就很少采用多腔模具。 7-9级精度的塑料制件,最多型腔数比4-5级精度的塑料增多至50%。(2)根据注射机最大注射量确定型腔数量n: 一般注射量不应超过注射机最大注射量的80%,即 n(0.8Vg-Vj)/Vn n(0.8mg-mj)/mn式中 Vg(mg)注射机最大注射量,cm3或g; Gg成型塑件及浇注系统所需塑料重量,g; Vj(mj)浇注系统凝料量,cm3或g; Vn(mn)单个塑件的容积或质量,cm3或g; Vs塑件及浇注系统所需塑料容积,cm3。塑料产量为大批量生产,一模一件的型腔结构是不合理的,这样不仅效率低,还造成注射机及能源浪费。所以综合考虑本设计选用一模四件的型腔结构。2.型腔的配置 型腔的配置决定了模具结构总体方案的设计。一但型腔布置完成,浇注系统走向和类型便确定。冷却系统和脱模机构在配置型腔时也必须统筹考虑。若冷却通道布置与推杆孔、螺孔发生冲突时要在型腔配置中进行协调。当型腔、浇注系统、冷却系统、脱模机构的初步位置确定后,模板的外形尺寸也基本确定。在此基础上可以选择合适的标准模架。3.分型面的设计一般选择分型面的原则是:(1)分型面位于塑件断面尺寸最大处,保证塑件可正常取出;(2)分型面距离浇口最远,有利于气体排出;(3)不会在光滑的外表面留下痕迹,不影响塑件外观。本设计有两个分型面。4.脱模斜度 为使塑件易脱模,除塑件本身带有斜度外,在凸、凹模上延塑件脱模方向应设有脱模斜度和较小的表面粗糙度。经查阅资料得出ABS型腔的脱模斜度为40 120,型芯的脱模斜度是351。5.浇注系统设计 浇注系统是塑料熔体由注塑机喷嘴通向模具型腔的流动通道,因此它应能够顺利地引导熔体迅速有序的充满型腔各处,获得外观清晰,内在质量优良的塑件。浇注系统一般由主流道、分流道、浇口、冷料穴组成。(1)主流道形状、位置和尺寸设计(2)分流到形状、位置和尺寸设计 分流道断面直径 对于壁厚小于3mm,重量在200g以下的塑料制品,分流道断面直径的经验计算公式如下: D=0.27WL式中 W流经分流道的塑料重量(g), W=V; L分流道长度(mm),分流道长度取决于模具型腔的总体布置方案和浇口位置。从输送熔体时的减少压力损失和热量损失的要求出发,力求缩短; D分流道直径(mm)。6.确定浇口型式和位置 浇口的形状、尺寸和进料位置等对塑件成型质量影响很大,总的要求是使熔料以较快速度进入并充满型腔,在充满后能适时冷却封闭,因此浇口截面要小,流程最短;浇口位置应有利于流动、排气和补料,通常浇口位置应远离排气部位,而且应有利于减少熔接痕和增加熔接强度;浇口应尽量开设在塑件的边缘、底部和内侧,不影响塑件外观。本设计制品采用侧浇口。7.脱模机构设计 注射成型后,使塑件从凸模或凹模上脱出的机构为脱模机构。脱模机构的设计要保证塑件不因顶出而变形损坏及影响外观;为使推出机构简单、可靠,开模时应使塑件留于动模,以利用注射机移动部分的顶杵或液压缸的活塞推出塑件;推出机构运动要准确、灵活、可靠。无卡死与干涉现象,机构本身应有足够的刚度、强度和耐磨性。8.排气方式 对于小型塑件,可直接通过分型面的间隙排气,间隙值一般取0.03mm。五、毕业设计进度安排1第一阶段:开题 10月9日10月21日(2周),10月21日开题报告;2第二阶段: 设计阶段 10月24日12月9日(7周);3 撰写毕业设计论文与准备答辩 12月12日12月23日(2周);4毕业答辩 12月28日12月30日。参考文献1 王连明,宋宝玉.机械课程设计.哈尔滨工业大学出版社,2005.2 肖祥芷,王孝培.中国模具设计大典.哈尔滨工业大学出版社,2003.3 刘晶,李哲.机械设计与检测基础.哈尔滨工业大学出版社,2004.4 中国塑料机械信息网.www.SLJX.CN 首页,行业咨询,2006-4-19.5 叶久新,王群.塑料制品成型机模具设计.湖南科学技术出版社,2005.6 孙玉芹.机械精度设计基础.科学出版社,2004.哈尔滨工业大学华德应用技术学院毕业设计(论文)摘要本文简要介绍了模具行业现在的情况和未来的发展趋势。提到了限制模具发展的因素。基于塑料过滤水嘴注塑工艺分析及模具设计,介绍了注射成型的基本原理,特别是双分型面注射模具的结构与工作原理,对注塑产品提出了基本的设计原则;详细介绍了注射模具浇注系统和顶出系统的设计过程,并对模具强度要求做了说明。以塑料过滤水嘴模具为主线,综合了成型工艺分析,模具结构设计,最后到模具零件的加工方法,模具总的装配等一系列模具生产的所有过程。该注射模最显著的特征是避免了传统的脱模方式。该模具结构设计简单可靠,加工装配方便。在查阅参考文献和对塑件进行工艺性分析的基础上,确定了模具设计的整体方案。并对塑料模具的设计参数进行了必要的计算,根据计算结果选用了注射机。最后利用AutoCAD和Pro/e软件对塑件过滤水嘴注射模总装配图及主要零部件进行了设计,完成了模具的整体结构设计。关键词:注射模;顶出系统;分型面。Abstract In this paper, based on the mouth of the bottle Cypriot injection molddesignand process analysis, This design introduced the injection takes shape the basic principle, specially single is divided the profile to inject the mold the structure and the principle of work, to cast the product to propose the basic principle of design,to the mouth of the bottle Cypriot Diemain line, the Integrated Process analysis, mold design of the structure, the last to die parts machining methods, the die assembly and a series of mold-all process. The first part briefly introduced mould industry and the current situation in the future. Mentioned the factors restricting the development of mold. The second part of a process of the workpiece analysis, mold design package. According to plastic mold design manual and the relevant experience of the formula necessary, according to results of the injection machine used. Further completion of the standard and non-standard choice of the design.Part III completion of the overall structure of the mold design.Key words: Injection Mold;Design Process;technique; Pulling structur目录摘要IAbstractII第1章 绪论11.1 模具工业在国民经济中的地位11.2 各种模具的分类21.3 我国模具工业的现状31.4 我国模具技术的现状及发展趋势41.5 国外模具工业的发展情况51.6 毕业设计的要求及主要内容51.6.1 设计要求51.6.2 设计的主要内容5第2章 注射件材料的分析72.1 塑料制品的设计分析72.2 塑件体积和质量82.3 材料特性82.3.1 ABS的特点82.3.2 ABS的成形特性82.3.3 ABS的成型工艺参数92.4脱模斜度112.5塑件的壁厚112.6 本章小结12第3章 模具设计133.1 型腔数量的确定与配置133.1.1 型腔数量的确定133.1.2 分型面的确定143.1.3 型腔的配置143.2 注射机的选用153.2.1 类型选择153.2.2 注塑机基本参数173.2.3 塑件的的参数计算173.3 模架的确定203.3.1 标准模架简介203.3.2标准模架的选用203.4 成型零部件的工作尺寸计算213.4.1 工作尺寸分类和规定213.4.2 影响制品尺寸误差的因素223.4.3 凹模尺寸计算243.4.4 凸模尺寸计算253.5 本章小结27第4章 浇注系统284.1 主流道284.2 浇口294.3 浇口套的设计304.4 本章小结30第5章 侧向抽芯机构的设计315.1 斜导柱抽芯机构的组成315.2 斜导柱的设计315.2.1 斜导柱的倾角315.2.2 抽芯距的计算325.2.3 斜销有效工作长度325.3 斜滑块的设计335.4 本章小结33第6章 导向机构设计与校核346.1 导向机构的设计346.1.1 导柱的设计346.1.2 导套的设计356.2 顶出机构的选择356.2.1顶出机构356.2.2推出零件的尺寸366.2.3 推出机构376.3 校核376.3.1 凹模的强度校核376.3.2 型腔底板变形量与厚度386.3.3 推杆的应力校核396.4 本章小结39第7章 模具的总体设计40结 论41致谢42参考文献43附录44-43 -第1章 绪论1.1 模具工业在国民经济中的地位模具是工业生产的基础工艺装备。振兴和发展我国的模具工业,日益受到人们的重视和关注。在电子、汽车、电机、电器、仪器、仪表、家电和通讯等产品中,6080%的零部件,都要依靠模具成形。用模具生产制件所表现出来的高精度、高复杂程度、高一致性、高生产率和低消耗,是其他加工制造方法所不能比拟的。模具又是“效益放大器”,用模具生产的最终产品的价值,往往是模具自身价值的几十倍、上百倍。模具生产技术水平的高低,已成为衡量一个国家产品制造水平高低的重要标志,在很大程度上决定着产品的质量、效益和新产品的开发能力。鉴于振兴我国模具工业的重要性,在1989年3月国务院颁布的关于当前产业政策要点的决定中,把模具列为机械工业技术改造序列的第一位、生产和基本建设序列的第二位。1997年以来,国家又相继把模具及其加工技术和设备列入了当前国家重点鼓励发展的产业、产品和技术目录和鼓励外商投资产业目录。经国务院批准,从1997年到2002年,对全国部分重点专业模具厂实行增值税返还70%的优惠政策,以扶植模具工业的发展。1999年7月国家计委和科学技术部发布的当前国家优先发展的高新技术产业化重点领域指南(目录),把电子专用工模具、塑料成形新技术与新设备、快速原型制造工艺及成套设备、激光加工技术及成套设备、汽车关键零部件等等,都列进去了。1999年8月20日党中央和国务院发布的关于加强技术创新发展高科技实现产业化的决定指出:要在电子信息特别是集成电路设计与制造、网络及通讯、计算机及软件、数字化电子产品等方面,在生物技术及新医药、新技术、新能源、航天航空、海洋等有一定基础的高新技术产业领域,加强技术创新,形成一大批拥有自主知识产权、具有竞争优势的高新技术产业。要加强传统产业的技术升级。注重电子信息等技术与传统产业的嫁接,大幅度提高国产技术装备的水平。所有这些,都充分体现了国务院和国家有关部门对发展模具工业的重视和支持。1.2 各种模具的分类模具有冲压模具和塑料加工模具。冲压模具可以按照加工方式分类,可以分为冲孔落料模具、弯曲模具、拉伸模具、剪切模具、翻边模具、整形模具等。一般用做钢材等金属材料的加工。 塑料加工模具按塑料的类型可分为热固性塑料模和热塑性塑料模两大类。热塑性塑料均使用注射模具。下面是热固性模具的分类:(1)按模具在压机上的固定方式可分为: 移动式模具:不固定在机床上,装料合模、开模及塑料制品由模具内取出,均在机外进行。这种模具结构、制造简单,但效率低、劳动强度高,只适用于中小批量件的加工。 固定式模具:固定在机床上,整个过程中,装料、合模、成型、开模及推出塑料制品等均在机床上进行。使用方便、劳动强度低、效率高,模具结构较为复杂,主要用于批量生产中。(2)按照塑料制品成型方法分类: 压塑模:塑料装在受热的型腔或加料室内,然后加压。在压制时直接对型腔内的塑料施加压力。这类模具的加料室一般于型腔是一体的。 传递模:塑料在加料室内受热成为粘流状态,在柱塞压力作用下使熔料经过注射系统进入充满闭合的型腔。 注射模:塑料在注射机上装有螺杆搅拌的料筒内受热进行塑化,达到半熔融状态时,在压力作用下熔料通过模具的注射系统进入到有一定温度的型腔内固化成塑料制品。工艺成型周期短,生产效率高,这种模具在热固性塑料注射机上使用。(3)按加料室的形式分类: 敞开式模具:没有单独的加料室,合并在型腔中,压塑时塑料自由向外溢出。这种模具只能用来加工形状简单并且质量要求高的塑料制品。 半封闭式模具:在型腔上方设有加料室,压塑时余料形成飞边。这中模具可制造形状比较复杂的塑料制品,制品致密度较高。 封闭式模具:加料室是型腔的延续部分。压塑时压机的压力全部作用在塑料制品上。制品组织致密,形成垂直飞边,容易清除,适用于形状较复杂的塑料制品。(4)按模具的分型面分类: 垂直分型面模具:模具的分型面平行于压机的工作压力方向。 水平分型面模具:模具的分型面垂直于压机的工作压力方向。1.3 我国模具工业的现状 80年代以来,在国家产业政策和与之配套的一系列国家经济政策的支持和引导下,我国模具工业发展迅速,年均增速均为13%,1999年我国模具工业产值为245亿,至2002年我国模具总产值约为360亿元,其中塑料模约30%左右。在未来的模具市场中,塑料模在模具总量中的比例还将逐步提高。我国塑料模工业从起步到现在,历经半个多世纪,有了很大发展,模具水平有了较大提高。在大型模具方面已能生产48英寸大屏幕彩电塑壳注射模具、6.5Kg大容量洗衣机全套塑料模具以及汽车保险杠和整体仪表板等塑料模具,精密塑料模具方面,已能生产照相机塑料件模具、多型腔小模数齿轮模具及塑封模具。成型工艺方面,多材质塑料成型模、高效多色注射模、镶件互换结构和抽芯脱模机构的创新方面也取得较大进展。气体辅助注射成型技术的使用更趋成熟。热流道模具开始推广,有的厂采用率达20%以上,一般采用内热式或外热式热流道装置,少数单位采用具有世界先进水平的高难度针阀式热流道模具。但总体上热流道的采用率达不到10%,与国外的50%80%相比,差距较大。在制造技术方面,CAD/CAM/CAE技术的应用水平上了一个新台阶,以生产家用电器的企业为代表,陆续引进了相当数量的CAD/CAM系统,如美国EDS的UG、美国Parametric Technology公司的Pro/Emgineer、美国CV公司的CADS5塑模分析软件等等。这些系统和软件的引进,虽花费了大量资金,但在我国模具行业中,实现了CAD/CAM的集成,并能支持CAE技术对成型过程,如充模和冷却等进行计算机模拟,取得了一定的技术经济效益,促进和推动了我国模具CAD/CAM技术的发展。近年来,我国自主开发的塑料模CAD/CAM系统有了很大发展,主要有北航华正软件工程研究所开发的CAXA系统、华中理工大学开发的注塑模HSC5.0系统及CAE软件等,这些软件具有适应国内模具的具体情况、能在微机上应用且价格低等特点,为进一步普及模具CAD/CAM技术创造了良好条件。近年来,国内已较广泛地采用一些新的塑料模具钢,如:P20,3Gr2Mo、PMS、SM、SM等,对模具的质量和使用寿命有着直接的重大影响,但总体使用量仍较少。塑料模具标准模架、标准推杆和弹簧等越来越广泛得到应用,并且出现了一些国产的商品化的热流道系统元件。但目前我国模具标准化程度的商品化程度一般在30%以下,和国外先进工业国家已达到70%80%相比,仍有差距。表1-1 国内外塑料模具技术比较表项目国外国内注塑模型腔精度0.0050.01mm0.020.05mm型腔表面粗糙度Ra0.010.05mRa0.20m非淬火钢模具寿命1060万次1030万次淬火钢模具寿命160300万次50100万次热流道模具使用率80%以上总体不足10%标准化程度7080%小于30%中型塑料模生产周期一个月左右24个月1.4 我国模具技术的现状及发展趋势(1)提高大型、精密、复杂、长寿命模具的设计水平及比例。这是由于塑料模成型的制品日渐大型化、复杂化和高精度要求以及因高生产率要求而发展的一模多腔所致。(2)在塑料模设计制造中全面推广应用CAD/CAM/CAE技术。CAD/CAM技术已发展成为一项比较成熟的共性技术,近年来模具CAD/CAM技术的硬件与软件价格已降低到中小企业普遍可以接受的程度,为其进一步普及创造良好的条件;基于网络的CAD/CAM/CAE一体化系统结构初见端倪,其将解决传统混合型CAD/CAM系统无法满足实际生产过程分工协作要求的问题;CAD/CAM软件的智能化程度将逐步提高;塑料制件及模具的3D设计与成型过程的3D分析将在我国塑料模具工业中发挥越来越重要的作用。(3)推广应用热流道技术、气辅注射成型技术和高压注射成型技术。采用热流道技术的模具可提高制件的生产率和质量,并能大幅度节省塑料制件的原材料和节约能源,所以广泛应用这项技术是塑料模具的一大变革。制订热流道元器件的国家标准,积极生产价廉高质量的元器件,是发展热流道模具的关键。气体辅助注射成型可在保证产品质量的前提下,大幅度降低成本。目前在汽车和家电行业中正逐步推广使用。气体辅助注射成型比传统的普通注射工艺有更多的工艺参数需要确定和控制,而且常用于较复杂的大型制品,模具设计和控制的难度较大,因此,开发气体辅助成型流动分析软件,显得十分重要。另一方面为了确保塑料件精度,继续研究开发高压注射成型工艺与模具也非常重要。(4)开发新的成型工艺和快速经济模具。以适应多品种、少批量的生产方式。(5)提高塑料模标准化水平和标准件的使用率。我国模具标准件水平和模具标准化程度仍较低,与国外差距甚大,在一定程度上制约着我国模具工业的发展,为提高模具质量和降低模具制造成本,模具标准件的应用要大力推广。为此,首先要制订统一的国家标准,并严格按标准生产;其次要逐步形成规模生产,提高商品化程度、提高标准件质量、降低成本;再次是要进一步增加标准件的规格品种。(6)应用优质材料和先进的表面处理技术对于提高模具寿命和质量显得十分必要。(7)研究和应用模具的高速测量技术与逆向工程。采用三坐标测量仪或三坐标扫描仪实现逆向工程是塑料模CAD/CAM的关键技术之一。研究和应用多样、调整、廉价的检测设备是实现逆向工程的必要前提。1.5 国外模具工业的发展情况目前中国与国外水平相比还存在较大差距,眼前需尽快突破制约模具产业发展的三大瓶颈:一是加大塑料材料与注塑工艺的研发力度;二是塑模企业应向园区发展,加快资源整合;三是模具试模结果检验等工装水平必须尽快跟上,否则塑料模具发展将受到制约。面对国外先进技术与高质量制品的挑战,中国塑模企业不仅要加快产业集群化,发挥规模效应,还要注重模具产业链的前端研发、人才建设和产业链后端的检测以及信息服务,尽快缩短技术、管理、工装水平与国际水准的差距。这是塑料模具企业在发展中必须解决的重要问题。1.6 毕业设计的要求及主要内容1.6.1 设计要求(1)塑料注射模总装图及轴测图设计,零号图各1张;(2)侧滑块、定模板、定模座板零件图设计,3号图各1张;(3)撰写毕业设计论文:10000字以上。1.6.2 设计的主要内容利用Pro/e设计软件,完成该塑件的三维实体造型设计,在查阅相关设计资料和分析该塑件注射成型工艺性基础上进行模具的总体方案设计及可行性分析。在完成模具参数计算和结构设计的基础上,最终完成该模具的总装图、开模状态图及有关的零件图设计以及塑化部件的装配图,最后完成设计计算说明书编写。第2章 注射件材料的分析2.1 塑料制品的设计分析 图2-1 塑料过滤水嘴二维图 图2-2 塑料过滤水嘴三维图图21 所示本次毕业设计的塑料外壳,材料为ABS,注射成型。从图21 可以看出, 塑件结构主要有以下特点:(1)外壳上部有个很小的螺纹;(2)制品为薄壁件,内腔相对较深且有一定的精度要求。根据以上分析,模具在设计中应重点解决以下几方面的问题:(1)模具的结构形式、浇口形式与进浇位置的选择;(2)分型面如何选取及分型面位置的选择;(3)塑件板块上的螺纹如何成型;(4)确保不发生推出变形,应采用什么样的脱模方式。2.2 塑件体积和质量由PRO/E模型分析得出塑件的体积和质量:(1)体积为8.2258348102mm;(2)密度为1.05g/mm;(3)质量为8.5871265103g。2.3 材料特性2.3.1 ABS的特点ABS树脂是丙烯腈(A)、丁二烯(B)和苯乙烯(S)三种单体的共聚物所组成。综合性能较好,冲击强度较高,化学稳定性,电性能良好。与372有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理。有高抗冲、高耐热、阻燃、增强、透明等级别。流动性比HIPS差一点,比PMMA、PC等好,柔韧性好。适用于制作一般机械零件、减摩耐磨零件,传动零件,以及化工、电器、仪表等零件。2.3.2 ABS的成形特性(1)ABS为无定形塑料,其品种很多,各品种的机电性能及成型特性也各有差异,应按品种确定成型方法及成型条件。(2)吸湿性强,含水量应小于0.3%,必须充分干燥,要求表面光泽的塑件应要求长时间预热干燥。(3)流动性中等,溢边料0.04mm左右(流动性比聚苯乙烯、AS差,但比聚碳酸酯、聚氯乙烯好)。(4)比聚苯乙烯加工困难,宜取高料温、模温(对耐热、高抗冲击和中抗冲击型树脂,料温更宜取高)。料温对物性影响较大、料温过高易分解(分解温度为250左右,比聚苯乙烯易分解),对要求精度较高塑件,模温宜取5060,要求光泽及耐热型料宜取6080。注射压力应比加工聚苯乙烯稍高,一般用柱塞式注射机时料温为180230,注射压力为100140MPa,螺杆式注射机则取160220,70100MPa为宜。(5)模具设计时要注意浇注系统,选择好进料口位置、形式。推出力过大或机械加工时塑件表面呈现“白色”痕迹(但在热水中加热可消失)。脱模斜度宜取2以上。2.3.3 ABS的成型工艺参数表2-1 ABS的各项参数塑料性能单位ABS物理性能密 度g/cm31.02-1.16质量体积cm3/g0.86-0.98吸水率24h长时期0.2-0.4热性能熔 点(或黏流温度)130-160熔融指数(MFI)g/10min200、载荷50N、喷嘴直径2.090.41-0.82维卡针入度71-122马丁耐热63热变形温度0.45Mpa 90-1081.8Mpa83-103热膨胀系数105/7.0计算收缩率0.4-0.7比热容J/(kgk)1470热导率W/(mk)0.263燃烧性cm/min慢力学性能屈服强度MPa350抗拉强度MPa38断裂伸长率35拉伸弹性模量GPa1.8抗弯强度MPa80弯曲弹性模量GPa1.4抗压强度MPa53抗剪强度MPa24冲击韧度无缺口kJ/m2261缺口11布氏硬度HBS9.7R121电气性能表面电阻率1.21013体积电阻率m6.91014介电常数106Hz3.04介电损耗角正切106Hz0.007耐电弧性S50-85化学性能日光及气候影响耐候性要比聚苯乙烯强,加黑色颜料的苯乙烯共聚物经户外大气侵蚀二年,其外观和性能基本不变耐酸性及对盐溶液的稳定性酸、水、无机盐几乎完全没有影响,在冰醋酸中会引起应力开裂表2-2 ABS的成型条件塑料名称苯乙烯-丁二烯-丙烯腈共聚物塑料名称苯乙烯-丁二烯-丙烯腈共聚物缩写ABS缩写ABS注射成形机类型螺杆式成形时间/s注射时间高压时间冷却时间总周期20-900-520-12050-220密度/(g/cm3)1.03-1.07计算收缩率/0.3-0.8预热温度/时间/h80-852-3料筒温度 /后段中段前段150-170165180180-200螺杆转速/(r/min)30适用注射机类型螺杆式、柱塞式均可后处理方法红外线灯、烘箱温度/时间/h702-4喷嘴温度/170-180说明该成型条件为加工通用级ABS料时所用,苯乙烯-丙烯腈共聚物(即AS)成形条件与上相似模具温度/50-80注射压力/MPa601002.4脱模斜度塑件模塑成形过程中,塑料从熔融状态转变为固体状态,将会产生一定的尺寸收缩,从而使塑件紧紧地包在模具型芯或型腔中凸起部分。为了便于使塑件从模具型腔中取出或从塑件中抽出型芯,阻止塑料制品表面在脱模时划伤等,在设计塑件时必须考虑塑件内外壁具有足够的脱模斜度。常见热塑性塑件的脱模斜度的推荐值,见表23所示。表2-3几种热塑性塑件的脱模斜度塑料名称脱模斜度塑件外表面塑件内表面尼龙(通用)20402540尼龙(增强)20502040聚乙烯20452545氯化聚醚25453045有机玻璃3050351聚碳酸酯3513050聚苯乙烯35130301ABS401203012.5塑件的壁厚塑件的壁厚首先取决于塑件的使用要求,如强度结构、重量、电气性能、尺寸稳定性以及装配等各项要求。此外,还应尽量使其各处壁厚均匀,壁厚太小,熔融塑料在模具型腔中的流动阻力较大,难填充,强度刚度差;壁厚太大,内部易生气泡,外部易生收缩凹陷,且冷却时间长,料多亦增加成本。塑件壁厚与流程有关。所谓流程是指熔融物料由进料口流向型腔各处的距离。各种塑料壁厚在其常规工艺参数下,流程大小与塑件壁厚成正比,壁厚则其流程长。表24为壁厚与流程的关系,用它能计算与其相对应的塑件壁厚。S(L/1000.8)0.6 (2-1)式中 S壁厚(mm); L流程(mm)。将相关参数代入式(2-1),经计算得出:S(70/1000.8)0.60.9mm塑件最小壁厚为1mm,符合Smin0.9mm的要求;塑件的结构是合理的。表2-4壁厚与流程的关系塑料流动性计算式说明流动性好(聚乙烯、尼龙等)S(L/1000.5)0.6S壁厚(mm)L流程(mm)流动性中等(有机玻璃、ABS等)S(L/1000.8)0.7流动性差(聚碳酸酯、聚砜等)S(L/1001.2)0.92.6 本章小结本章主要介绍了本设计使用的材料ABS的性能与其成型条件;计算了塑件的最小壁厚和脱模斜度,又使用Pro/E三维绘图和AutoCAD软件绘制出塑料外壳的三维图形和二维零件图,知道了此塑件的体积、质量与尺寸等参数,为以后的设计奠定了基础。第3章 模具设计3.1 型腔数量的确定与配置3.1.1 型腔数量的确定确定型腔数量的方法有很多,如根据锁模力、最大注射量、制品的精度要求、模具成本等确定行腔数量。(1)根据制品的精度要求确定型腔数量n对于注射模来说,塑料制件精度为3级和3a级,重量为5克,型腔数取4-6个。塑料制件为一般精度(4-5级),塑料制件重量 12-16克,型腔数取8-12个;而重量为50-100克的塑料制件,型腔数取4-8个,当再继续增加塑料制件重量时,就很少采用多腔模具。7-9级精度塑料制件,最多型腔数比4-5级精度的塑料增多至50%(2)根据注射机最大注射量确定型腔数量n一般注射机不应超过注射机最大注射量的80%,即: (3-1)或 式中 ()注射机的最大注射量; 成型塑件及浇注系统所需塑料重量,g; ()浇注系统凝料量,或g;()单个塑件的容积或质量,或g;塑件及浇注系统所需塑料容积,。根据方法1确定型腔数量,制件的制造精度为4级,所以应该选择多腔模具,故本设计选择一模两腔进行加工制件。3.1.2 分型面的确定模具上用于取出塑件和(或)浇注系统凝料的可分离的接触表面统称为分型面。分型面选择是否合理对于塑件质量、模具制造与使用性能均有很多影响,它决定了模具的结构类型,是模具设计工作中的重要环节。模具设计时应根据制品的结构形状、尺寸精度、浇注系统形式、推出形式、排气形式及制造工艺等多种因素,全面考虑,合理选择。 分型面的选择原则:(1)分型面位于塑件断面尺寸最大处,保证塑件可正常取出; (2)开模时尽量使塑件留在动模; (3)分型面距离浇口最远,有利于排气;(4)不会在光滑的外表面留下痕迹。本设计采用侧浇口,应该采取二次分型。3.1.3 型腔的配置型腔的配置决定了模具结构总体方案的设计。一但型腔布置完成,浇注系统走向和类型便确定。冷却系统和脱模机构在配置型腔时也必须统筹考虑。若冷却通道布置与推杆孔、螺孔发生冲突时要在型腔配置中进行协调。当型腔、浇注系统、冷却系统、脱模机构的初步位置确定后,模板的外行尺寸也基本确定。多型腔在模具上通常采用圆形排列、H形排列、直线形排列以及复合排列等,在设计时应注意如下几点:(1)尽可能采用平衡式排列,以便构成平衡式浇注系统,确保塑件质量的均一稳定。(2)型腔布置和浇口开设部位应力求对称,以便防止模具承受偏载而产生溢料现象,如图3-1(b)的布局就比3-1(a)的布局合理。(3)尽量使型腔排列得紧凑一些,以便减小模具的外形尺寸。如图3-2所示,图(b)的布局优于图(a)布局,因为图(b)的模板总面积小,可节省钢材,减轻模具质量。 (a) (b)图3-1 型腔的配置力求对称 (a) (b)图3-2 型腔的配置力求对称3.2 注射机的选用3.2.1 类型选择1956年制造出世界上第一台往复螺杆式注塑机,这是注塑成型工艺技术的一大突破,目前注塑机加工的塑料量是塑料产量的30%;注塑机的产量占整个塑料机械产量的50%.成为塑料成型设备制造业中增长最快,产量最多的机种之一。根据塑料注射成型过程,一般可将注射机分为以下几个部分:(1)注射装置;(2)合模装置;(3)液压传动和电器控制。随着现代电子技术的飞速发展,注射机控制系统升级换代很快。微型计算机控制的注射机已较常见。其控制系统由CPU、存储器、显示器等组成,并有初始化和调试、注射和模具动作、压力和速度控制、数字PID调节、油路和诊断等功能软件。注塑机的分类方式很多,目前尚未形成完全统一标准的分类方法。常用的说法有:按设备外形特征分类:卧式,立式,直角式,多工位注塑机;按加工能力分类:超小型,小型,中型,大型和超大型注塑机。其中卧式注射机是注射机中最普通、最主要的形式。卧式注射机的注射装置和定模板在设备的一侧,而锁模装置、动模板、推出机构均设置在另一侧。卧式注射机的主要优点是机体较矮,容易操作加料,制件推出后能自动落下,便于实线自动化操作,缺点是设备占地面积大,模具安装比较麻烦。其结构如图3-3所示。 图3-3 卧式注射机外形1-锁模液压缸;2-锁模机构;3-动模板;4-推杆;5-定模板6-控制台;7-料筒及加热器;8-料斗;9-定量供料装置;10-注射缸3.2.2 注塑机基本参数注塑机的主要参数有公称注射量,注射压力,注射速度,塑化能力,锁模力,合模装置的基本尺寸,开合模速度,空循环时间等.这些参数是设计,制造,购买和使用注塑机的主要依据。(1)公称注塑量 指在对空注射的情况下,注射螺杆或柱塞做一次最大注射行程时,注射装置所能达到的最大注射量,反映了注塑机的加工能力。(2)注射压力 为了克服熔料流经喷嘴,浇道和型腔时的流动阻力,螺杆(或柱塞)对熔料必须施加足够的压力,我们将这种压力称为注射压力。(3)注射速率 为了使熔料及时充满型腔,除了必须有足够的注射压力外,熔料还必须有一定的流动速率,描述这一参数的为注射速率或注射时间或注射速度。(4)塑化能力 单位时间内所能塑化的物料量.塑化能力应与注塑机的整个成型周期配合协调,若塑化能力高而机器的空循环时间长,则不能发挥塑化装置的能力,反之则会加长成型周期。(5)锁模力 注塑机的合模机构对模具所能施加的最大夹紧力,在此力的作用下模具不应被熔融的塑料所顶开。(6)合模装置的基本尺寸 包括模板尺寸,拉杆空间,模板间最大开距,动模板的行程,模具最大厚度与最小厚度等.这些参数规定了机器加工制件所使用的模具尺寸范围。(7)开合模速度 为使模具闭合时平稳,以及开模,推出制件时不使塑料制件损坏,要求模板在整个行程中的速度要合理,即合模时从快到慢,开模时由慢到快在到停。(8)空循环时间 在没有塑化,注射保压,冷却,取出制件等动作的情况下,完成一次循环所需的时间。3.2.3 塑件的的参数计算由以上可知塑件的参数如下:体积为V=8.2258348cm;ABS的密度为1.05g/cm;塑件质量为m=8.5871265g;塑件总质量为V总=28.587126517.1743506g。(1)容量计算在一个注射成形周期内,注塑模内所需的塑料总容积应为模具型腔总容 积与模具浇注系统的容积之和,计算公式如下:VnVi+Vj (32)式中 n模腔的数量; Vi单个模腔的容积(或单个制品的体积);Vj浇注系统和飞边所需的塑料体积;V一次注射所需塑料总体积。选择注射机时,必须保证V小于注塑机理论注射容积(Vmax)。通常情况下,按下式校核:V0.8 Vmax (33)将相关参数代入式(3-3),经计算得出:V28.22583485 16.4533392cm3Vmax=V0.820.56 cm3(2)锁模力计算P锁0.1n Pcp A (34)式中 P锁注射机最大锁模力(kN);n型腔个数;Pcp模具成型时模腔的平均压力(Mpa)。对于易成型制品(PE、PP、PS),Pcp2025Mpa;对于薄壁容器,框架类制品,Pcp30Mpa;对于ABS、PMMA、PC等高粘度、高精度制品,Pcp35Mpa;对于高精度机器零件,Pcp4045Mpa;A塑件在开模方向的最大投影面积(cm2)。将相关参数代入式(3-4),经计算得出:P锁 0.1n Pcp A 0.12359.0763.49kN(3)模板尺寸及拉杆间距如图34所示,模板尺寸(AB)或拉杆间距(A0B0)均表示模具安装面积的主要参数。模板面积大约是机器最大成形面积的410倍。由图412可知:AD2b2d2122 (35)A0D2b21 (36)式中 D 由机器最大成型面积计算出的直径; b 由模具强度与结构决定的余量; d 拉杆导向部分直径; 1 拉杆内侧余量,中小型注射机一般应大于5mm,大型机应大于10mm; 2 拉杆外侧余量。图 34 模具与模板尺寸关系结合上面的计算,初步确定注塑机为XS-Z-60,主要技术参数如下:注射机XS-Z-60技术参数:型号:XS-Z-60结构型式:卧理论注射容量/(cm):60螺杆(柱塞)直径/mm:38注射压力/MPa:122螺杆转速/(r/min):25120锁模力/kN:500最大注射面积/cm:130模板行程/mm:180最大模具厚度/mm:200最小模具厚度/mm:70喷嘴球半径/mm:12喷嘴孔直径/mm:4定位孔直径/mm:553.3 模架的确定3.3.1 标准模架简介如今标准模架已被模具行业普遍采用。我国于1990年颁布并实施GB/T12556.2-1990塑料注射模中小型模架技术条件和GB/T12556.2-1990 塑料注射模大型模架技术条件两项国家标准。3.3.2标准模架的选用图 3-5 模架中小型标准模加的模板尺寸BL500mm900mm,而大型模架的模板尺寸BL为630630mm1250mm2000mm。按结构特征可分为基本型和派生型。(1)基本型可分为A1A4四个品种。A1型模架定模采用两块模板,动模采用一块模板,设置推杆推出机构,适用于单分型面注射成形模具。A2型模具定模和动模均采用两块模板,设置推杆推出机构。适用于直接浇口,采用斜导柱侧抽芯的注射成形模具。A3型模架定模采用两块模板,动模采用一块模板,设置推件板推出机构。适用于薄壁壳体类塑料制品的成形以及脱模力大、制品表面不允许留有推出痕迹的注射成形模具。A4型模架均采用两块模板,设置推件板推出机构,适用范围与A3型基本相同。(2)派生型分为P1P9九个品种。P1P4型模架由基本型模架A1A4型对应派生而成。结构型式的差别在于去掉了A1A4型定模座板上的固定螺钉,使定模一侧增加了一个分型面,成为双分型面成形模具,多用于点浇口。其他特点和用途同A1A4。P5型模架的动、定模各由一块模板组合而成。主要适用于直接浇口简单整体型腔结构的注射成形模具。在P6P9型模架中,P6与P7、P8与P9是相互对应的结构。P7和P9相对于P6和P8只是去掉了定模座板上的固定螺钉。P6P9型模架均适用于复杂结构的注射成形模,如定距分型自动脱落浇口的注射模等。按导柱和导套的安装形式可分为正装(代号取Z)和反装(代号取F)两种。本设计选用的为A4型300mm300mm正装的小型模架如图3-4所示。模架总高度L:L=35+65+30+35+60+25=250mm。故模架总高度为250mm。3.4 成型零部件的工作尺寸计算3.4.1 工作尺寸分类和规定对制品和成形零件尺寸所做的规定为:(1)制品的外形尺寸采用单向正偏差,名义尺寸为最大值;与制品外形尺寸相对应的凹模尺寸采用单向正偏差,名义尺寸为最大值。(2)制品的内形尺寸采用单向正偏差,名义尺寸为最小值;与制品内形尺寸相对应的型芯尺寸采用单向负偏差,名义尺寸为最大值。(3)制品和模具上的中心距尺寸均采用双向等值正、负偏差,它们的基本尺寸均为平均值。塑料制品尺寸公差的国家标准为GB/T144861993。但目前大多数企业仍在应用原电子工业部的标准SJ1372。模具成形零件精度等级及公差应与制品的尺寸公差相对应,见表3-1。表3-1注塑成形零件的标准公差数值(摘自GB/T1800.31998)基本尺寸/mm大于 至公差等级IT6IT7IT8IT9IT10IT11 3610142540603 6812183048756 109152236589010 18111827437011018 30132133528413030 501625396210016050 801930467412019080 120223554871402203.4.2 影响制品尺寸误差的因素(1)成型零部件的制造误差成型零部件的制造误差包括成型零部件的加工误差和安装、配合误差两个方面,设计时一般应将成型零件的制造公差控制在塑件相应公差的1/3左右,通常取IT6IT9级。(2)成型零部件的磨损造成成型零部件磨损的主要原因是塑料熔体在型腔中的流动以及脱模时塑件与型腔的摩擦,而以后者造成的磨损为主。因此,为简化计算,一般只考虑与塑件脱模方向表面的磨损,而对于垂直于脱模方向的表面的磨损则予以忽略。磨损量值的大小与成型塑件的材料、成型零部件的磨损性及生产纲领有关。对含有玻璃纤维和石英粉等填料的塑件、型腔表面耐磨性差的零部件应取大值。因此,设计时应根据塑料材料、成型部件材料、热处理及型腔表面状态和模具要求的使用期限确定最大磨损量,对中、小型塑件该值一般取1/6塑件公差,大型塑件则取小于1/6塑件公差。(3)塑料的成型收缩前已述及,成型收缩不是塑料的固有特性,它是材料与条件的综合特性,随着制品结构、工艺条件等的影响而变化,如原料的预热与干燥程度、成型温度和压力波动生产中由于设计时选取的句酸收缩率与实际收缩率的差异以及由于塑件成型时工艺条件的波动、材料批号的变化而造成的塑件收缩率的波动,由此导致塑件尺寸的变化值为 (3-7)式中 塑料的最大收缩率; 塑料的最小收缩率; 塑料的名义尺寸。由式(3-7)可见,塑件尺寸的变化值与塑件尺寸成正比,因此对大尺寸塑件,收缩率波动对塑件尺寸精度影响较大,应认真对待。此时,只靠提高成型零件制造精度来减小塑件尺寸误差是困难和不经济的,而应从工艺条件的稳定和选用收缩率波动值小的塑料方式来提高塑件精度。反之,对于小尺寸塑件,收缩率波动值的影响小,而模具成型零件的制造公差及其磨损量则成为影响塑件精度的主要因素。(4)配合间隙引起的误差 例如,采用活动型芯时,由于型芯的配合间隙,将引起塑件孔的位置误差或中心距误差。又如,当凹模与凸模分别安装于动模和定模时,由于合模导向机构中导柱和导套的配合间隙,将引起塑件的壁厚误差。为保证塑件精度必须使上述个因素所造成的误差的总和小于塑件的公差值,即: (3-8) 式中 成型零部件制造误差; 成型零部件的磨损量;塑料的搜索率波动引起的塑件尺寸变化值;由于配合间隙引起塑件尺寸误差; 塑件的公差。3.4.3 凹模尺寸计算(1)径向尺寸 (3-9)式中 型腔基本尺寸; 塑件外形基本尺寸;塑料平均收缩率;修正系数; (本设计修正系数取0.75)公差值。将相关参数代入式(3-9),经计算得出: 如图3-6所示: 图3-6 型腔板(2)深度尺寸 (3-10) 式中 型腔的深度尺寸;高度尺寸;对于大型塑件可取较小值;将相关参数代入式(3-10),经计算得出: 如图3-7所示:图3-7 型芯3.4.4 凸模尺寸计算(1)径向尺寸 (3-11) 式中 型芯基本尺寸; 塑件外形基本尺寸; 塑料平均收缩率;修正系数; 公差值。将相关参数代入式(3-11),经计算得出: 如图3-8所示: 图3-8 凸模(2)深度尺寸 (3-12)式中 型芯的深度尺寸; 高度尺寸;对大塑件取较小值,故公式可在1/2-2/3范围选取。将相关参数代入式(3-12),经计算得出: 如图3-9所示:图3-9 型芯3.5 本章小结本章主要对模具成型零件进行设计,型腔确定为一模两腔、注射机选择的型号为XS-Z-60、模架确定为300300的A4型标准模架以及分型面的确定、模具材料的选择、凸凹模尺寸的计算等。第4章 浇注系统注塑模的浇注系统是指模具中从注塑机喷嘴开始到型腔入口为止的一段熔体的流动通道,它由主流道,分流道,冷料穴和浇口组成。它向型腔中的传质,传热,传压情况决定着塑件的内在和外表质量,它的布置和安排影响着成型的难易程度和模具设计及加工的复杂程度,所以浇注系统是模具设计中的主要内容之一。4.1 主流道主流道是指紧接注塑机喷嘴到分流道为止的那一段锥形流道,通常和注塑机的喷嘴在同一轴线上,断面为圆形,有一定的锥度,目的是便于冷料的脱模,同时也改善料流的速度,因为要和注塑机相配,所以其尺寸与注塑机有关,在卧式或立式注射机用的模具中,主流道垂直与分型面,其几何形状如图4-1所示。 图4-1主流道其设计要点如下:(1)主流道通常设计成圆锥型,其锥角=13;内表面粗糙度Ra=0.3。(2)为防止主流道与喷嘴处溢料,主流道对接触紧密对接,主流道对接处应制成半球凹坑,其半径小端直径R=R+(12)mm;其小端直径d= d+(0.51)mm 凹坑深度h=35mm。(3)为减小料流转向过渡时的阻力,主流道大端呈圆角过渡,其圆角半径r=13mm。(4)在保证塑料良好成型的前提下,主流道L应尽量短,否则将增多流道凝料,且增加压力损失,使塑料降温过多而影响注射成型。通常主流道长度由模板厚度确定,一般取L60mm。由于主流道要与高温的塑料熔体和喷嘴反复接触和碰撞,所以主流道部分常设计成可拆卸的主流道浇口套,以便选用优质的钢材单独加工和热处理。根据手册查得XS-Z-60型注射机喷嘴的有关尺寸。喷嘴球半径:R0=12mm 喷嘴口直径:d0=4mm 根据模具主流道与喷嘴的关系:R=R0+(12)mm,d=d0+1.5mm 取主流道球面半径:R=10mm 取主流道小端直径:d=6mm 为了便于将凝料从主流道中拔出,将主流道设计成圆锥形,其锥度为1030。经换算得主流道大端直径D=25mm。4.2 浇口浇口是连接分流道与型腔的一段细短的通道,它是浇注系统的关键部分,浇口的形状,数量,尺寸和位置对塑件的质量影响很大,浇口的主要作用有两个,一是塑料熔体流经的通道,二是浇口的适时凝固可控制保压时间。浇口的类型有很多,有点浇口,侧浇口,直接浇口,潜伏式浇口等,各浇口的应用和尺寸按塑件的形状和尺寸而定,该模具采用扇形浇口,其有以下特性:(1)优点是熔体流动性好,可均匀充填型腔,多型腔时采用点浇口容易平衡浇注系统对于投影面积大的塑件或容易变形的塑件,采用多个扇形浇口能够取得理想的效果。(2)缺点是浇口加工困难宜于用成型流动性好的热塑性塑料。采用扇形浇口时,为了能取出浇注系统凝料,须使用三板式双分型面模具或两板式热流道模具,费用较高。本设计侧浇口如图42所示。图42 侧浇口4.3 浇口套的设计材料采用T8A,经淬火洛氏硬度为5055HRC。其余应符合GB/T41702006的规定,设计尺寸如图43,示注表面粗糙度Ra1.6m。图4-3 浇口套的设计4.4 本章小结本章主要对模具的浇注系统进行了设计,包括对主流道、浇口以及浇口套的设计,其中浇口采用的是侧浇口的形式。浇注系统的设计是否合理,将直接影响成型品的外观、内部质量、尺寸精度和成型周期,故其是模具设计的重要环节,因此不容忽视。第5章 侧向抽芯机构的设计5.1 斜导柱抽芯机构的组成(1)动力部分,斜导柱;(2)锁紧部分,楔紧块;(3)成型部分,斜滑块。结构形式如图5-1所示 图5-1 斜导柱抽芯机构5.2 斜导柱的设计5.2.1 斜导柱的倾角斜角与脱模力及抽芯有关,角度大则斜导柱所受弯曲力要增大,所需开模力也增大。因此,希望角度小些为好。但是当抽芯距一定时,角度小则使斜导柱加长,斜导柱倾角一般在15到25之间选取,最常用的是18和20(本设计选用20)。5.2.2 抽芯距的计算抽芯距是侧向活动型芯需要抽出的最小安全距离。一般抽芯距等于侧孔或侧凹深度。加上23mm的余量,即mm (5-1)式中 侧抽芯所需抽拔距离(mm); 侧凹分开到不影响塑件脱模的距离(mm);代入相关数据计算得=8+2 mm =10 mm5.2.3 斜销有效工作长度mm (5-2)式中 斜销有效工作长度(mm); 侧抽芯距离(mm);代入相关数据计算得 式中 斜导柱总长度(mm); 斜导柱固定部分大端直径(mm); 斜导柱工作部分直径(mm); 斜导柱工作部分直径(mm); 抽芯距(mm);代入相关数据计算得 mm mm 取55mm5.3 斜滑块的设计斜滑块的设计要点如下:1.斜滑块的推出长度一般不超过导滑槽总长度的1/3,即WL/3,否则会影响斜滑块的导滑及复位安全;2.斜滑块的倾角一般在1525之间 ,因斜滑块刚性好,能承受较大的脱模力,因此,斜滑块的倾角在上述范围内尽可量取大些,但最大不能大于30,否则复位易发生故障。3.不能让塑件在脱模时留在滑块上斜滑块结构见图5-2。 图5-2 斜滑块5.4 本章小结本章论述了侧向抽芯机构的组成,并对斜导柱、斜滑块进行了设计,以及对侧抽芯机构的抽芯距、斜销长度、倾斜角度进行了计算。第6章 导向机构设计与校核6.1 导向机构的设计导向机构主要用于保证动模和定模两大部分或模内其他零部件之间的准确对合,起定位和定向作用。例如,使凸模的运动与加压方向平行,保证凸凹模的配合间隙;在推出机构中保证推出机构运动定向,并承受推出时的部分侧压力;在垂直分型时,使垂直分型拼块在闭合时准确定位等。绝大多数导向机构由导柱和导套组成,称之导柱导向机构,此外也有锥面、销等作定位导向结构。因此,导向机构主要有导柱导向和锥面导向定位两种形式,其设计的基本要求是导向精确,定位准确,并具有足够的强度、刚度和耐磨性。6.1.1 导柱的设计导柱导向机构式利用导柱和导向孔之间的配合来保证模具的对合精度。导柱导向机构设计内容包括:导柱和导套的典型结构,导柱与导向孔的配合以及导柱的数量和布置等。注射模的导柱一般取24根,其数量和布置形式根据模具的结构形式和尺寸来确定。材料采用T8A,硬度5055HRC,标注的形位公差应符合GB/T11841996的规定,6级精度,其余应符合GB/T41701984的规定,本设计的导柱如图6-1所示。图6-1 导柱6.1.2 导套的设计导套分为直导套和带头导套,直导套装入模板后,应有防止被拔出的结构,带头导柱轴向固定容易,本设计采用的是带头导套,材料采用T8A,硬度5055HRC,标注的形位公差应符合GB/T11841996的规定,6级精度,其余应符合GB/T41701984的规定,如图6-2所示。图6-2 带头导套6.2 顶出机构的选择6.2.1顶出机构注射成型每一循环中,塑件必须准确无误地从模具的凹模或型芯上脱出,完成脱出塑件的装置称为脱模机构,也称顶出机构。脱模机构的设计一般遵循以下原则:1.塑件滞留于动模,以便借助开模力驱动脱模装置,完成脱模动作。2.由于塑件收缩时包紧型芯,因此推出力作用点尽量靠近型芯,同时推出力应施于塑件刚性和强度最大的部位。3.结构合理可靠,便于制造和维护。本设计使用简单的推管脱模机构,采用简单的脱模机构可以简化模具结构,给制造和维护带来方便。下面对脱模力进行了简单的计算。脱模力 : (6-1)式中 E-塑料的弹性模量,MPa; L-制件对型芯的包容长度,mm; f-制件与型芯之间的摩擦系数; K-无量纲系数; m-制件的质量,mm;将相关参数代入式(6-1),经计算得出: 本设计的推杆如图6-3所示。图6-3 推杆脱模6.2.2推出零件的尺寸推管直径的确定: (6-2)式中 d推杆的最小直径,mm; L推杆的长度,mm; F脱模力,KN; n推杆数目; E钢材的弹性模量;将相关参数代入式(6-2),经计算得出: 推管的直径取10mm大于8mm强度满足要求。6.2.3 推出机构本设计因塑件尺寸较小,可以确保制品在推出时不发生推出变形,采用了摆杆式直接推出机构。如图6-4图6-4 摆块式推出机构1- 凹模板 2-型芯固定板 3-动模板 4-推杆 5- 垫块 6- 推板 该推出机构的工作原理是:当分型面分型至一定距离时,机床开始推动推板6,安装在推杆在推板的作用下运动,从而推动制件向上运动,由于型腔板不动,故制品与型芯脱松,便完成了当次的推出动作。6.3 校核6.3.1 凹模的强度校核侧壁的厚度: (6-3)式中 b矩形凹模腔短边长度,mm; h凹模型腔深度,mm; P模具型腔内最大的形体压力,MPa; E模具钢材的弹性模量;将相关参数代入式(6-3),经计算得出: 经查表得取侧壁的厚度为8mm,故满足要求。6.3.2 型腔底板变形量与厚度(1)型腔底板变形量 (6-4)式中 P模具型腔内最大的形体压力,MPa; r凹模内半径,mm; E模具钢材的弹性模量,一般中碳钢E=MPa;b矩形凹模腔短边长度,mm;将相关参数代入式(6-4),经计算得出: (2)型腔底板厚度计算 (6-5)式中 r凹模内半径,mm;P模具型腔内最大的形体压力,MPa;模具强度计算的许用应力,一般中碳钢=160MPa;b矩形凹模腔短边长度,mm;将相关参数代入式(6-5),经计算得出: 6.3.3 推杆的应力校核 (6-6) 式中: F脱模力,KN; d推管直径,mm; 许用应力,N;将相关参数代入式(6-6),经计算得出: 6.4 本章小结本章主要对模具导向机构的设计以及完成校核工作,其中导向机构采用的是导柱、导套的形式;脱模方式采用的是推杆脱模;校核工作是对模具的基本保障,通过校核完全符合要求,说明模具的设计是合理的。第7章 模具的总体设计根据以上设计小节,对模具选用所设计的各个组件进行总体装配。模架的选用及各个成型部件、导向
