气门摇杆轴支座工艺及钻Φ20孔夹具设计


说明书 40页12000字数+proe三维图+工艺卡片+5张CAD图纸

鉴定.doc

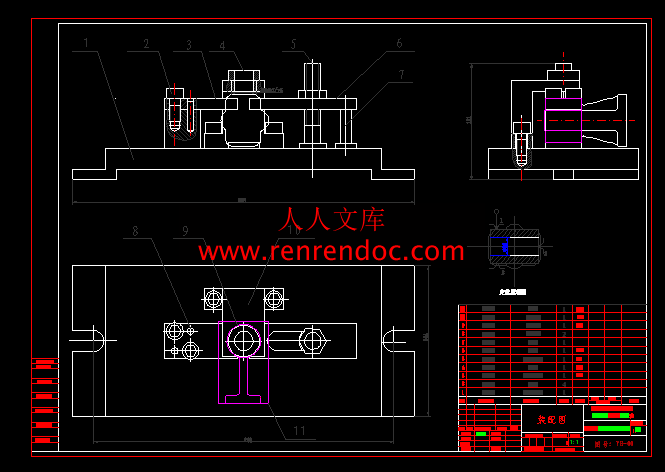

钻Φ20孔装配图.dwg

proe三维图.rar

压板.dwg

支撑板.dwg


机械加工工艺过程综合卡片.doc

气门摇杆轴支座工艺及钻Φ20孔夹具设计说明书.doc

气门摇杆轴支座毛坯图.dwg

气门摇杆轴支座零件图.dwg

目录

第1章 绪论1

1.1制工艺与夹具设计的发展概况1

1.2机制工艺与夹具设计相关技术的国内外现状1

1.3选题意义和关键问题2

1.3.1 选题的背景2

1.3.2选题意义2

1.3.2关键问题3

第2章 机械加工工艺与夹具设计概述4

2.1 机械加工工艺过程中的基本概念4

2.2机械加工工艺规程设计的基本准则4

2.3机床夹具概述6

2.4 工件在夹具中的定位7

2.5工件在夹具中的夹紧7

第3章 摇杆轴支座机械加工工艺规程设计9

3.1零件的图纸与工艺分析9

3.1.1零件的作用9

3.1.2零件的工艺分析9

3.2工艺规程定性设计10

3.2.2生产类型与毛坯制造方法的确定10

3.2.3定位基准的选择10

3.2.4工艺路线的拟定11

3.3工艺规程定量设计13

3.3.1机械加工余量、工艺尺寸及毛坯尺寸的确定13

3.3.2切削余量及基本工时的确定14

3.4  摇杆轴支座机械加工工艺过程18

3.4.1摇杆轴支座机械加工工艺过程卡19

3.4.2摇杆轴支座机械加工工序卡20

第4章  摇杆轴支座专用钻孔夹具设计38

结  论39

致谢40



【摘要】  本次毕业设计课题是摇杆轴支座加工工艺规程与专用镗孔夹具设计,设计中综合应用了工程图学,机械设计,机械制造工程学,机械几何精度设计等相关课程知识。本毕业设计在摇杆轴支座工艺规程设计过程中,详细的分析了摇杆轴支座的加工工艺,通过工艺方案的比较与分析选择得到了符合技术要求的工序,形成了机械加工工艺过程卡和机械加工工序卡。本设计进行了镗孔专用夹具的设计,阐述了定位方案的选择、夹紧方案的确定、夹具体与钻孔设计,运用AutoCAD完成了此专用夹具的装配图和夹具体的零件图。此外,还进行了摇杆轴支座零件的和镗夹具主要零件三维造型设计。

【关键词】 零件加工,工艺规程,钻孔,专用夹具,CAD
