钢板校平机的设计


说明书 39页16000字数+开题报告+任务书+答辩稿+文献综述+3张CAD图纸

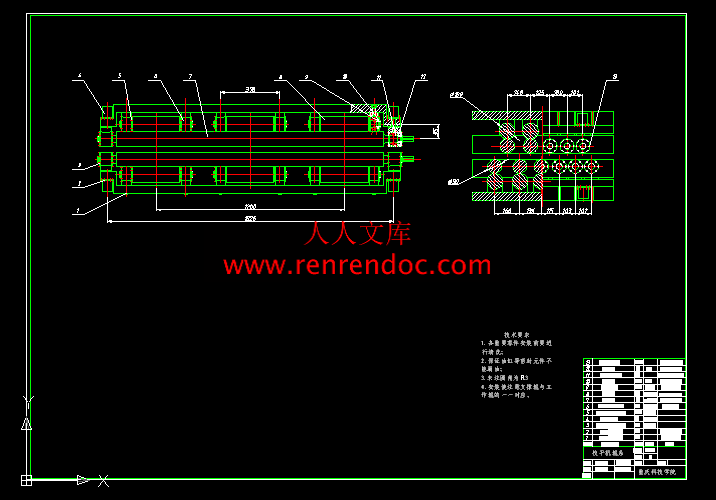

辊系图.dwg

钢板校平机的设计说明书.doc

钢板校平机设计.ppt

任务书.doc

传动系统.dwg

参考文献.doc

参考资料扫描件.rar

开题报告.doc

文献综述.doc

答辩内容.doc

装配图.dwg


目 录

中文摘要

英文摘要

1.绪论

1.1  为什么要进行钢板矫直﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣1

1.2  平行辊式矫直机的发展趋势﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣2

1.3  本课题研究的内容和意义﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣2

2. 矫直机工作原理和方案选择﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣4

2.1  “矫直”的定义﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣4

2.2  反弯矫直的基本原理﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣4

2.3  本矫直机的工作原理和压下方案选择﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣5

2.4  辊系方案选择﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣6

3 主要系统的设计和参数计算 ﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣9

3.1  主传动系统设计及参数计算﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣9

3.2  液压压下系统设计及计算﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣14

3.3  矫直辊及其轴承的选择和强度校核﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣20

4. 矫直机安装、调试与润滑﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣27

4.1  平行辊矫直机的安装与调试﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣27

4.2  平行辊矫直机的维护与润滑﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣29

结论﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣31

致谢﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣32

参考文献﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣33


轧钢生产线配套设计热轧钢板校平机。主要已知参数如下:

  1.典型钢种:1Cr18Ni9Ti

2.钢板规格:1450*4

3.钢板最大反弯曲率:1/100

  设计要求满足以下主要要求:

  1.连续校平,温度不低于850℃;

2.自动送料,自动出碴

3.校平速度1.25m/s,辊缝调整速度0.1m/s

  4.带支撑辊,集体倾斜

5.自动润滑



摘 要


   进入21世纪,我国经济的发展更是突飞猛进。这很大程度上得益于机械、冶金等行业的产品的大量生产和销售。随着科学技术的发展,市场对这类产品的要求不仅在数量上,更是在质量上要求更高了。板材作为其中的一员,质量上的要求也大幅度提高。不良板形的外部表现是板材上常见的中心波浪、边浪、瓢曲、扭曲、镰刀弯或局部‘鼓包’等。板材在轧制、热处理、冷却及运输过程中产生的这些缺陷,在冶金加工厂中常用矫直机加以纠正。

   本文就对与本课题的产品——钢板校平机相关的内容进行了说明与论述。首先,论述了钢板校平机研究的现状、意义和具体内容;其次,论述了校平机的工作原理、系统构成及各系统的方案选择与参数计算;最后,对本研究的结果存在的问题和缺陷进行了说明,提出应该往哪个方向继续进行研究。相信我们不懈的努力最终会使我国的板材产品在国际市场上具备很强的竞争力。

关键字: 钢板 校平机 设计



当今世界上先进矫直机技术快速发展,板材矫直机正向重型化、全液压、自动化过渡。本设计就是设计一个矫直机,对现有矫直机进行部分改进,获得一个新型设备。其主要功能如下:

异辊距辊系技术

    这种形式的矫直机的特点是各辊的辊距不相等,一般是加大入口侧的辊距,以减少入口侧各辊的压力,特别是可以减少入口端第3个辊的断轴事故。同时出口侧随着矫直力的减小,辊距也减小,以缩短空矫区,从而明显减轻补矫工作。如果采用各辊单独驱动,我们可以将两侧的辊距都缩短,这样空矫区就更小了。

弯辊技术

    在宽板和特宽中薄板生产线,具有弯辊能力的矫直机已成为必选。 这种矫直机可以产生一定量曲率的矫直工作辊,可消除机架的弹跳,同时由于弯辊的存在,可有效地改善板材的横向板形。

液压压下

   液压压下取代机械压下成为一种矫直机技术发展趋势。根据压下量设定值与辊缝检测装置实测压下量之间的偏差量,使压下用的液压缸运行,经常修正设定值补偿压下量。另外通过采用自动控制、计算机模型设定和液压ACC 动态辊缝调整先进技术,来提高中薄板的矫直质量。

换辊

 小车式换辊装置对于矫直机及时的地更换辊子提供了方便。

中薄板调节凸起量

   遇到各种波浪弯的钢板,要求其支撑辊的调节装置比较复杂。主要是各排支撑辊能成组灵活调节凸起量,达到局部弯辊效果以适应中浪或边浪极矫直的需要。调节凸起量的方法多采用电动机转动丝杠来推拉楔块迫使支撑辊组或升或降。

   通过对板材平整工业的分析,可知平行辊矫直机在板材加工方面应用广泛,但从国内现状可以看出,高精度的液压多辊薄板矫直机(位置精度0.15mm以下)国内还相当缺乏。本设计将既实现液压压下、换辊等自动化操作,同时在调节凸起量上做了仔细的设计。液压压下能够使运行更加平稳、反应快,更重要的是它能够实现过载保护。当辊缝被板材顶起时,液压压下装置会相应地改变辊缝来适应板材厚度的变化;特别是两辊发生粘着时,液压缸会马上卸载,对传动等部件实行及时保护。这些在工程上有很重要的意义。精密度的提高使的产品质量提高,从而满足了社会、市场的需求。
