气流雾化喷枪的设计

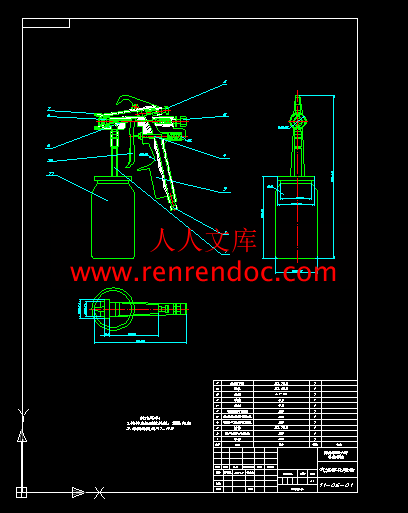

28页 15000字数+说明书+开题报告+任务书+外文翻译+3张CAD图纸

任务书.doc

喷嘴.dwg

外文翻译-- 绘画喷雾  中文版.doc

外文翻译-- 绘画喷雾  英文版.pdf

外文翻译.wps

气流雾化喷枪毕业设计开题报告.doc

气流雾化喷枪的设计论文.doc

装配图.dwg

风帽.dwg


目录

1  前言……………………………………………………(8)

2  喷枪简介………………………………………………(9)

 2.1 喷枪的类型……………………………………………………(9)

3  雾化原理………………………………………………(9)

4  气流雾化喷枪的通堵结构方案…………………… (9)

5  喷枪的主要零件………………………………………(12)

 5.1 现将喷头的三个主要件特性介绍 ……………………………(13)

 5.2 喷涂输漆可分为压力桶、气动双隔膜泵……………………(14)

 5.3 喷枪结构技术改造………………………………………………(14)

6  按喷枪工作原理分三类………………………………(24)

 6.1 吸上式、重力式和压送式三种吸上式喷枪………………………(24)

 6.2 喷枪操作及其要点…………………………………………………(25)

7  喷枪的维护与故障处理………………………………(26)

8  气流雾化喷枪的设计与功能………………………(28)

 8.1 特点及应用……………………………………………………(28)

9  供料方式喷枪的雾化技术及其发展趋势……………(29)

结论…………………………………………………………(31)

参考资料……………………………………………………(32)

致谢…………………………………………………………(32)


摘要:高压喷涂是一种利用压缩空气为动力,不直接用压缩空气对涂料进行雾化,它用增压泵将涂料增压至10Mpa-25Mpa,高压涂料通过喷嘴的小喷孔高速喷出雾化分散成极细的雾滴,同时将雾化涂料微粒推至被涂工件表面。

   利用高速气流而令喷枪局部真空,因而产生吸力把油漆从壶中吸到喷咀加以雾化喷出,主要作大面积喷涂,好处是油漆的雾化较佳,可以达到漆膜的厚度及光泽度要求。压力桶为圆柱形压力容器,一般用不锈钢或碳钢制作,桶盖上设置调压阀、压力表及安全阀等附件,调节输入压缩空气的压力可达到输出涂料的压力。压力桶有的还配置气动搅拌器,常用压力桶的容量为10L、20L、40L等。压力桶结构简单,维护方便,涂料输出压力较稳定,不足之处是清洗换色不便。

   空气喷枪的空气帽(空气喷嘴)、喷嘴(涂料喷嘴)和顶针,习惯称为空气喷枪的三件套是决定空气喷涂的涂装质量关键部分。气动双隔膜泵,是利用压缩空气作动力,通过换向机构使空气压力作用在横隔膜的内侧,而横隔膜的外侧与泵体共同组成一个容积可以变化的涂料腔。 当左面涂料腔容积从小变大产生局部真空,下面一个单向阀开启,上面一个单向阀关闭,涂料桶中的涂料在大气压力下进入左面涂料腔,而右面涂料腔容积由大变小,下面一个单向阀关闭,涂料产生压力,顶开上面一个单向阀排出泵体。双隔膜泵的两侧有两个涂料腔,当一个容积由小变大,则另一个容积由大变小,周而复始,往返进行。所以双隔膜泵的每次往复都有两次涂料吸入和排出,使泵的输出效率提高,而且输出相对比较平稳。由于压缩空气的输入压力和涂料的输出压力的比率为1:1,故调节压缩空气的输入压力的大小可改变涂料的输出压力。

  高压喷涂可以使用高粘度涂料,大面积喷涂速率达4m2/min-7m2/min,生产效率高。喷涂对涂料无压缩空气混入,漆雾反弹飞散的现象较空气喷涂少,降低了涂料消耗,改善了环境污染。 高压无气喷涂的出漆量较大且漆雾细度不够柔软,涂层厚度不易控制。精装饰涂膜喷涂不及空气喷涂细致。 一般适用于单品种粘度较高的涂料和形状简单、表面积较大的工件批量生产。广泛用于造船、集装箱、钢结构件、建筑内外墙、大型管道等行业。


关键词:压送式喷枪 压缩空气 空气喷枪 气动高压喷涂 气动柱塞泵
