纸罐塑料扣盖设计

45页-22000字数+说明书+开题报告+任务书+12张CAD图纸

A0-模具装配图.dwg

A2-动模座板.dwg

A2-动模板.dwg

A2-垫块.dwg

A2-定模座板.dwg

A2-定模板.dwg

A2-支撑板.dwg

A3-传动轴.dwg

A3-螺纹型芯.dwg

A4-导套.dwg

A4-浇注系统.dwg

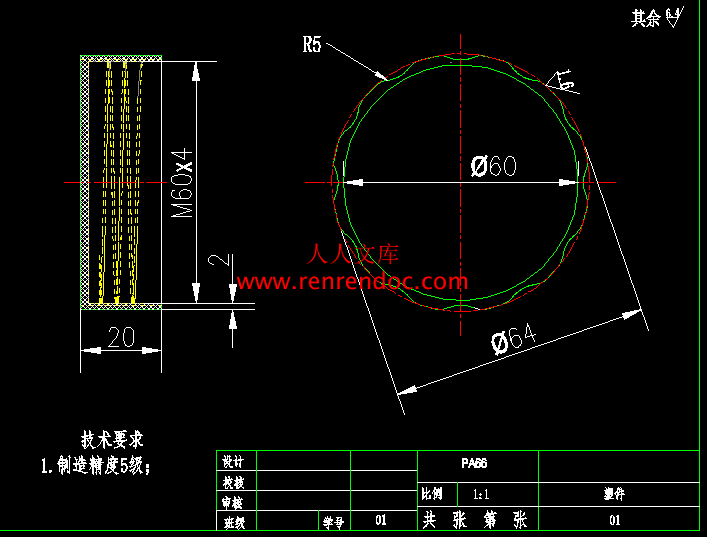

A4-纸罐塑料扣盖.dwg

任务书.doc

目录+摘要.doc

纸罐塑料扣盖设计开题报告.doc

纸罐塑料扣盖设计说明书.doc


摘要

   本论文主要是针对带螺纹的纸罐塑料扣盖的模具设计,通过对塑件进行工艺分析,最终设计出一副注射模。该论文从产品结构工艺性,具体模具结构出发,对模具的浇注系统、冷却系统、脱模机构、分型面的选择、导向机构做了详细的分析。根据题目设计的主要任务是纸罐塑料扣盖注射模具的设计,也就是设计一副注射模具来生产纸罐塑料扣盖塑件产品,以实现自动化提高产量。针对扣盖的实际情况,扣盖作为包装容器大批量生产,宜采用一模多腔,其优点在于大大降低了扣盖的生成成本。通过模具设计表明该模具能达到水扣盖的质量和加工工艺要求。


关键词 塑料注射模具;螺纹扣盖;螺纹型芯


                 目       录

1 绪论1

1.1 塑料及塑料工业的发展状况1

1.2 塑料模具的类型2

1.3 塑料模具中新技术的应用3

1.4 我国塑料模具工业和今后的发展方向4

2 塑件的工艺性分析及注射机的初步选定5

2.1 塑件的功能设计5

2.2 塑件材料的选择5

2.2.1 材料的化学物理特性7

2.2.2 制品的注射工艺条件参数7

2.3 塑件的结构设计7

2.3.1 塑件的结构8

2.3.2 脱模斜度9

2.3.3 螺纹设计9

2.4 塑件的尺寸精度和表面质量9

2.4.1 塑件的尺寸精度9

2.4.2 塑件的表面质量10

2.4.3 塑件的尺寸10

3 分型面的选择及型腔数目的确定12

3.1 分型面的选择原则12

3.2 分型面的确定13

3.3 型腔数目的确定13

3.4 型腔的布局13

4 成型零件尺寸的确定15

4.1 凹模工作尺寸的计算15

4.2 凸模工作尺寸的计算15

4.3 螺纹型芯工作尺寸的计算16

4.4 型腔壁厚和底板厚度计算17

5 浇注系统设计19

5.1 浇注系统设计的基本原则19

5.2 浇注系统设各部件设计19

5.2.1 主流道的设计19

5.2.2 主流道衬套(浇口套)的设计20

5.2.3 分流道的设计21

5.2.4 浇口的设计21

5.2.5 冷料穴的设计22

5.3 排气系统的设计23

6 合模导向机构的设计24

7 脱模机构的设计25

7.1 脱模机构的分类及选用25

7.2 脱模机构的设计原则25

7.3 脱模力的计算26

7.4 模具传动系统的设计26

7.4.1 轴及齿轮参数的确定26

7.4.2 电机转速及轴承的选择27

8 注射机的校核28

8.1 最大注射量的校核28

8.2 注射压力的校核28

8.3 锁模力的校核28

8.4 开模行程的校核28

9 模温冷却系统的设计30

9.1 温度调节对塑件质量的影响30

9.2 冷却系统的设计原则30

9.3 冷却系统的结构形式31

9.4 冷却系统的计算31

9.4.1 冷却时间的确定31

9.4.2 模具热量的计算31

10 模架的选择35

10.1 模具的校核35

10.1.1 模具外形尺寸的校核35

10.1.2 模具厚度的校核35

10.1.3 模具安装尺寸的校核35

10.2 模具运动过程36

结论37

致谢38

参考文献39

附录40
