汽车空调缸体前盖设计【扩Φ9孔】

46页19000字数 说明书+工艺工序卡+12张CAD图纸

前缸盖.dwg

卡片10.dwg

卡片20.dwg

卡片30.dwg

卡片40.dwg

卡片50.dwg

卡片60.dwg

卡片70.dwg

卡片80.dwg

卡片90.dwg

夹具体.dwg

工艺工序卡10-20.doc

工艺工序卡30.doc

工艺工序卡40.doc

工艺工序卡50.doc

工艺工序卡60.doc

工艺工序卡70.doc

工艺工序卡80.doc

工艺工序卡90.doc

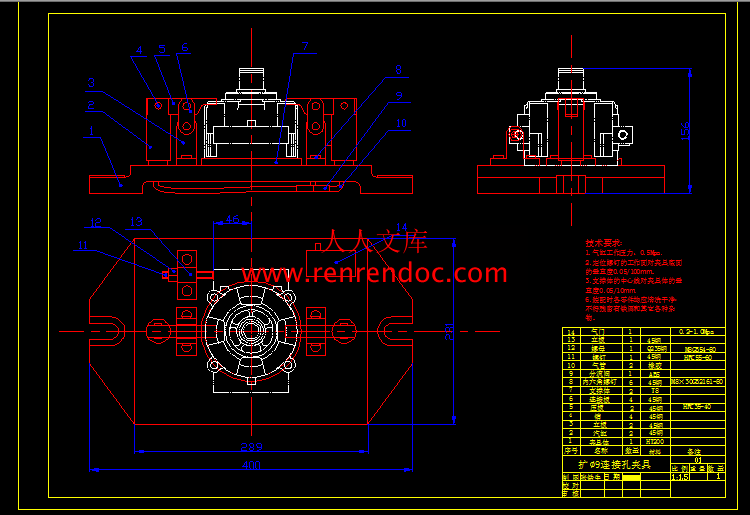

扩Φ9连接孔夹具装配图.dwg

汽车空调缸体前盖设计说明书.doc


                  目  录

摘  要

Abstract2

1 引言3

2  零件的分析4

2.1 零件的作用4

2.1.1空调压缩机的功用和要求4

2.1.2 汽车空调压缩机的一般结构4

2.1.3 斜盘式压缩机的结构特点4

2.1.4 斜盘式压缩机的优点5

2.2 零件的工艺分析5

3  数控机床的加工性能分析10

3.1 数控机床的概述10

3.1.1 数控机床的定义10

3.1.2 数控机床的主要技术发展趋势11

3.1.3 数控机床与普通机床的区别12

3.2 VDL-600A型立式加工中心的性能分析13

3.2.1 VDL-600A型立式加工中心的特点13

3.2.2 VDL-600A型立式加工中心的主要参数14

3.3 JCK6146型数控车床的加工性能分析15

3.3.1 JCK6146型数控车床的特点15

3.3.2 JCK6146型数控车床的主要参数15

4  工艺规程设计16

4.1确定毛坯的制造形式16

4.2 基准的选择16

4.2.1 定位基准的选择16

4.3  制定工艺路线18

4.3.1 工序顺序的安排18

4.3.2加工阶段的划分18

4.3.3工艺方案的分析19

4.4 机械加工余量,工序尺寸及毛坯尺寸的确定19

4.4.1 加工余量19

4.4.2 工序余量的影响因素19

4.4.3 加工余量的确定19

4.4.4 工序尺寸与公差的确定20

4.4.5 工艺尺寸链20

4.4.6 时间定额和提高生产率的工艺途径21

4.5工艺分析22

4.6确立切削用量及基本工时23

5专用夹具设计31

5.1机床夹具概述31

5.1.1机床夹具及其组成31

5.2 VDL-600A型加工中心夹具设计32

5.2.1 问题的提出32

5.2.2定位基准的选择32

5.2.3定位误差分析32

5.2.4夹紧装置的确定33

5.2.5切削力和夹紧力计算35

5.2.6 定位元件的选择38

5.2.7 夹具体的设计及其它元件的选择40

5.2.8 绘制夹具总装配图、零件图及配合与公差的选择41

结  论43

致  谢44

参考文献45


摘  要

    本次毕业设计的任务是完成汽车压缩机前缸盖的加工工艺和相关夹具的设计。根据生产要求和技术要求,编写了机械加工工艺卡片,并且设计了相关工序所用的工装夹具。制定合理的工艺要求,可以提高压缩机的制冷效果和密封效果,也能够提高压缩机的使用寿命。机械加工工艺是实现产品设计,保证产品的质量,节约能源降低消耗的重要手段,是企业进行生产准备,计划调度,加工操作,安全生产,技术检测和健全劳动组织的重要依据,也是企业上品种,上质量,上水平加速产品更新提高经济效益的技术保证。而大批生产的GDC-170型压缩机的设计采用铝合金高压铸造,通过使用数控机床、数控加工中心进行加工,保证了零件的加工精度。相应的夹具本着装卸简单,使用方便的原则,结合数控加工中心进行总体设计,以达到工件的装夹及生产技术的要求。


关键字:压缩机前缸盖;加工中心;工艺规程; 夹具
