三孔连杆工艺及钻Φ35H6孔夹具设计


说明书 28页11000字数+工序卡片+工艺卡片+6张CAD图纸

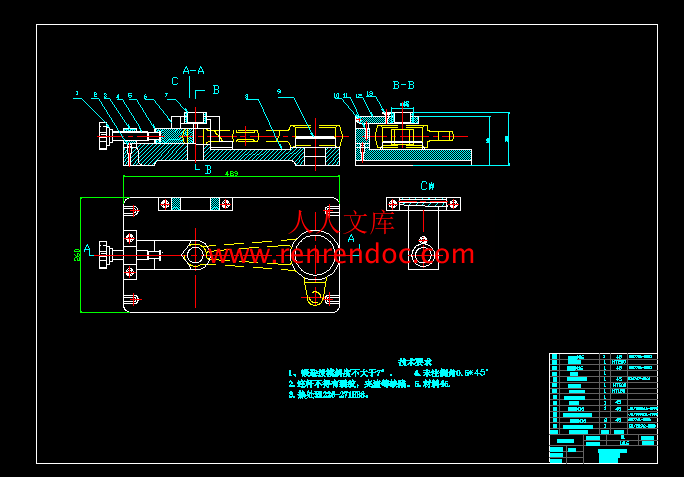

钻Φ35H6孔装配图.dwg

钻夹具.dwg

零件.dwg

三孔连杆工艺及钻Φ35H6孔夹具设计说明书.doc

工序卡片.doc

工艺过程片.doc

支座1.dwg

支座2.dwg

毛胚.dwg


目录

设计任务书…………………………………………  2

课程设计说明书正文………………………………  3

序言…………………………………………………  3

1.零件的分析…………………………………………4

1.1零件的作用……………………………………  4

1.2零件的工艺分析…………………………………4

       2.工艺规程设计………………………………………4

         2.1确定毛坯的制造形式………………………… 4

         2.2基准的选择…………………………………… 5

       3制定工艺路线……………………………………… 5

         3.1加工方法的选择……………………………… 5

         3.2加工顺序的安排……………………………… 6

       4加工余量,工序尺寸,及其公差的确定…………11

       5确定切削用量及功率的校核……………………  13

     5.心得体会……………………………………………  19

     6.参考文献……………………………………………  20


   1零件的分析

   1.1零件的作用

   题目所给定的零件为输出轴,其主要作用,是将活塞的往复运动转变为曲轴的旋转运动,并把作用在活塞组上的燃气压力转给曲轴,所以连杆除上下运动外,还左右摆动做复杂的平面运动,连杆工作时,主要承受气体压力和往复惯性力所产生的交变载荷,要求它应有足够的疲劳强度和结构刚度,同时由于连杆既是转动零件,又是运动件不能单靠加大尺寸来提高其承载能力,须综合材料选用、结构设备。


   1.2零件的工艺分析

   从零件图上看,该零件是典型的零件,结构比较简单,其主要加工的面有φ112、φ50、φ36、的圆柱端面面,φ90、φ35、φ25的内孔表面,连杆的端面,连杆的键槽,耳钩的端面图中所给的尺寸精度高,大部分是IT6级;粗糙度方面表现在孔的端面和内表面、φ90内孔表面为Ra1.6um, φ112 圆柱的端面Ra6.3um。φ35的孔的内表面 Ra1.6um,φ50圆柱面为Ra6.3um、φ25的内孔表面为Ra1.6um,φ36圆柱的端面为Ra6.3um,耳钩的两端面为Ra6.3um,其余为Ra12.5um,要求不高;位置要求较严格,表现在φ90孔的内表面的圆柱度为0.0085mm、φ25内孔圆柱表面对为0.0085mm, φ35孔内表面的圆柱度为0.0085mm并相对于φ90的孔的内表面A的平行度为0.02mm,热处理方面需要调质处理,到226~271HBS,保持均匀。 通过分析该零件,其布局合理,方便加工,我们通过径向夹紧可保证其加工要求,整个图面清晰,尺寸完整合理,能够完整表达物体的形状和大小,符合要求。
