J31-315闭式压力机设计

42页-16000字数+说明书+9张CAD图纸

J31-315闭式压力机设计说明书.doc

任务书.doc

压盖31-8-A3.dwg

导轨31-2-A3.dwg

总装图A0.dwg

目录.doc

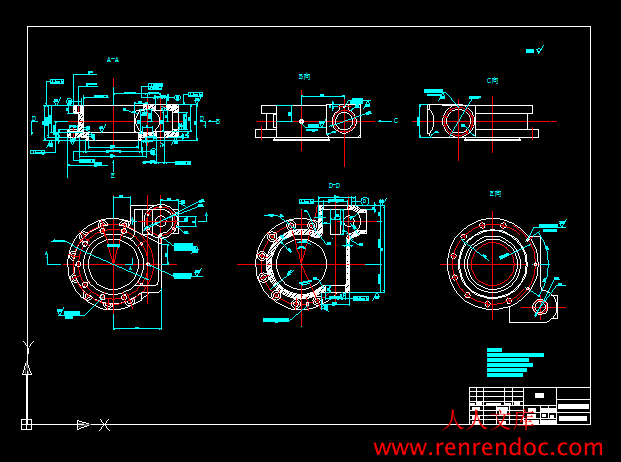

缸体31-3-A1.dwg

蜗杆31-13-A2.dwg

蜗杆31-28-A3.dwg

蜗轮31-17-A3.dwg

蜗轮31-2-A3.dwg

蜗轮箱体31-4-A1.dwg


目录

第一章 绪论1

1.1闭式压力机的国内外研究现状和发展趋势1

1.2 压力机简介3

1.2.1 压力机的特点和用途3

1.2.2 通用曲柄压力机的型号和技术参数4

1.2.3 曲柄压力机的基本参数5

1.3 压力机工作原理5

2 J31-315压力机简介8

2.1 J31-315压力机结构特点8

2.2 J31-315压力机用途与结构性能8

2.3 J31-315压力机压力性能介绍9

3 滑块的设计10

3.1 滑块的结构特点11

3.2 滑块动作说明11

3.3 调节机构的特点12

3.4 液压过载保护装置13

4 电动机的选择14

4.1电动机类型的选择15

4.2 功率的计算15

4.2.1调节机构(连接器)传动效率15

4.2.2电动机额定功率计算16

4.3 确定电动机型号16

5 蜗轮蜗杆减速器设计22

5.1计算传动装置的运动参数22

5.2蜗轮蜗杆的设计23

5.2.1第一级蜗轮蜗杆的设计和计算23

5.2.2第二级蜗轮蜗杆的设计和计算27

5.3蜗杆轴分析与强度校核32

5.3.1 蜗杆的设计和强度计算32

5.3.2 轴径的校核35

6 轴承和键的选用和计算36

6.1轴承的选用和强度的校核36

6.2键的选择和强度计算38

结论40

致  谢42




压力机简介

1.2.1 压力机的特点和用途

   压力机在机械行业中占有重要位置,对国民经济发挥重要作用,和人们的生活息息相关。在家手上带的手表、用的钢笔、女同志的金属发卡和钮扣,人们上班骑的自行车,午餐的饭盒,晚上回家听收音机、看电视或用缝纫机做新颖的时装,还有大家出差乘做的飞机、火车、汽车、轮船等等,这些工具都有压力机的一份功劳。

   压力机少切削,无切削,节约原材料,提高劳动效率,增加经济效益,因而被广泛采用。锻压机械的比例越来越大,它是衡量一个国家机械工业先进程度的重要标志。

   曲柄压力机是压力机的一个类别,是采用曲柄滑块机构作为工作机构的一类锻压机器。它是板料冲压生产的主要设备,可用于冲孔、落料、切边、弯曲、浅拉伸和成形等工序,并广泛应用于国防、航空、汽车、拖拉机、电机、电器、轴承、仪表、农机、农具、自行车、手表、缝纫机、医疗器械、日用五金等部门中。

   采用锻压工艺生产工件具有效率高、质量好、重量轻和成本低的特点。目前锻压机械再机床中所占的比重也越来越大。而在锻压机械中,又以曲柄压力机最多,占一半以上。因此,发展前景广阔。

   曲柄压力机的类型很多,按照工艺用途分类如下:

   一、板料冲压压力机

   通用压力机,用来进行冲裁、落料、弯曲、成形和浅拉延等工艺。

   拉延压力机,用来进行拉延工艺。

   板冲高速压力机,适用于连续级进送料的自动冲压工艺。

   板冲多工位自动机,适用于连续传送工件的自动冲压工艺。

   二、体积模锻压力机

   冷挤压机,用来进行冷挤压工艺。

   热模锻压力机,用来进行热模锻工艺。

   精压机,用来进行平面精压、体积精压和表面压印等工艺。

   平锻机,用来进行平锻工艺。

   冷镦自动机,用于制造如螺钉螺母等各种标准件。

   精锻机,用来精锻各种轴类工件。

   三、剪切机

   板料剪切机,用于裁剪板料。

   棒料剪切机,用于裁截棒料。

1.2.2 通用曲柄压力机的型号和技术参数

   曲柄压力机的型号

   按照JB/GQ2003—84型谱,曲柄压力机的型号用汉语拼音字母、英文字母和数字表示,例如JA31—l 60B型号的意义是:
