摘要

　　　本文研究了如何提高全自动LED固晶机的摆臂的工作效率的机构设置，以及对影响摆臂固有频率的因素进行分析研究。运用三维分析软件以及实验对不同影响因素下摆臂的振动进行研究，分别就影响因素下的摆臂进行振动分析，得出最佳的设计方案。

　　　根据摆臂的运动需要，选择满足条件的电机以及各连接部件，并对关键运动部件进行受力分析计算，从而为摆臂的运动提供有效的保障。

　　　复合运动的摆臂采用多电机带动，在控制系统的操作下，为摆臂运动提供有效地保证。对摆臂固有频率的不同影响因素分别进行研究，得出这些因素对摆臂振动的影响范围。

　　　关键词：固有频率；一介频率；振动分析；复合运　

摘要III

目录V

1绪论1

1.1 引言1

1.2 课题来源1

1.3 LED课题背景——封装技术的国内外发展状况2

1.3.1 国内LED封装产业的发展状况2

1.3.2全自动LED粘片机的国外发展状况2

1.3.3国内LED产业的发展状况2

1.3.4 发展方向与前景3

1.4 全自动LED粘片机的主要结构及工作原理3

1.4.1 LED封装工艺流程简述4

1.5 本文研究的内容5

1.6 本文研究的目的与意义5

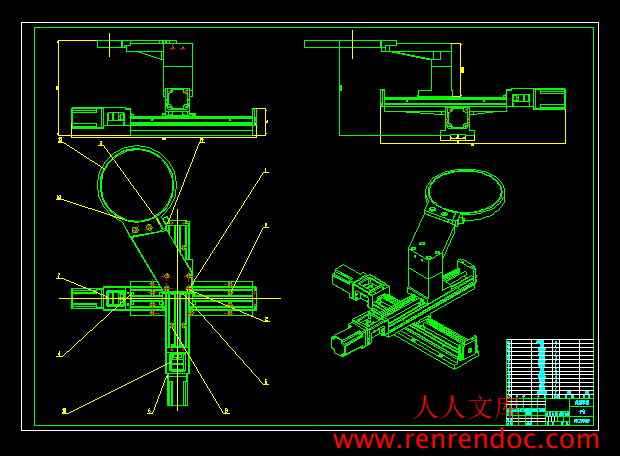

2 LED粘片机芯片取放机构的结构设计6

2.1 机构的整体设计6

2.2连接设备的设计6

2.3运动的时间分配以及电机负载惯量分析7

2.3.1 时间分配7

2.3.2惯量系统8

2.4电机的选择9

2.4.1电机加速度的选择9

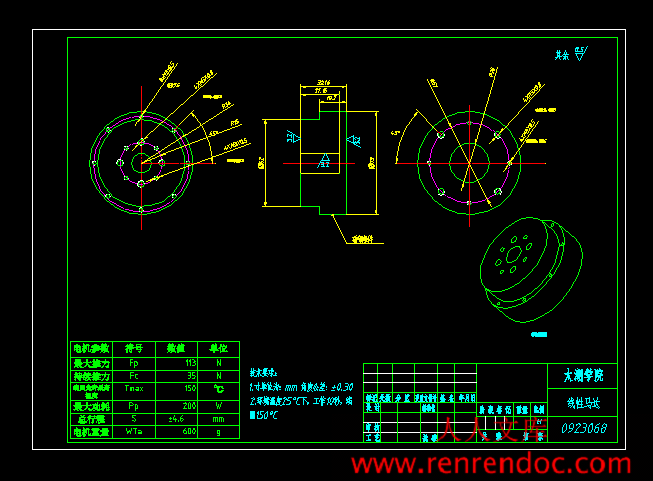

2.4.2 电机选择设计方案9

3 固晶臂的研究分析14

3.1固晶臂静力学分析14

3.1.1有限元分析的工具15

3.1.2摆臂静力学分析15

3.2 对有摆臂限元分析要注意的事项18

3.2.1优化分析19

4 固晶臂弯曲振动固有频率和振型函数21

4.1 固有频率理论研究21

4.2动态分析22

4.3运用分析软件对摆臂进行模态分析23

4.3.1悬臂梁弯曲振动模态分析具体步骤23

4.4扭转振动分析24

4.5 运动过程分析25

5 固晶臂的变截面优化设计研究27

5.1摆臂的长度问题研究27

5.2 不同质量的有限元分析研究28

5.3研究变截面摆臂的分析29

6 创新点以及遇到的问题31

6.1 本课题的创新点31

6.2 已有的工作条件和出现的问题31

6.2.1已有的工作条件31

6.2.2 出现的问题31

小结32

致谢35

参考文献36

　　　LED粘片机是集机、光、电、气于一体的高速度、高精度、高智能化的设备，也是LED生产过程中的关键设备，其性能直接影响到所生产LED的性能、生产效率和产品的合格率。全自动LED粘片机是由上料机构、出料机构、点浆机构、送料机构、晶圆芯片供送系统、刺晶系统、粘片机构及电气控制系统、图像识别系统、软件系统等组成LED芯片通常是以阵列方式排列在一块晶圆上，目前可制作的晶圆最大直径已达300mm，晶圆进一步经过划片、扩晶后，单个的芯片便以行列的形式粘覆在一个胶膜上，为便于拾取芯片，常用一个特制的圆环将胶膜绷紧固定。晶圆芯片供送系统即是一个用于连接此晶圆固定圆环，可在x，y平面内精密移动的工作台。它的主要功能是将晶圆上排列地芯片逐行逐列的送到CCD标定（吸晶、刺晶）位置处。晶圆供送装置要求各运动件刚度高，相互摩擦小，配合精度高，能够满足小步距、大行程的要求，且具有微调和装卸方便的特点。

1.2 课题来源

　　　“失去制造，失去未来”的认识如今已成为全球的共识，在21世纪的国力竞争中，发达国家将制造列为战略发展的优先领域，抢占制造技术的制高点更是各国的战略必争。

　　　中国是个制造大国正在向制造强国转变，在微电子行业无论是消费市场还是装备制造基地都在向中国转移，中国正在成为制造大国和消费大国。

　　　微电子技术经过半个多世纪的发展，在其产业内部形成了自己特有的产业分工：材料制备、前道工艺和后道工艺。作为微电子技术发展的基础，材料制备早就发展的比较成熟，而在信息技术、控制技术等新技术的发推动下，前道工艺的相关技术也如日中天，日渐成熟，例如晶元的不断扩大等。但相比较而言微电子制造的后道工艺技术才刚刚起步，或者说相对而言发展不是很成熟，因此有必要在微电子制造后道工艺方面做一些技术研究和改进，以适应当今世界对微电子产品的需求。

　　　在半导体封装领域，LED制造技术具有独特的代表性。其中LED封装工艺属于后道工艺，LED的固晶过程（又称粘片过程）在封装工艺中占有极其重要的地位。目前而言国内的厂家所用的设备大部分都来自国外，LED固晶技术及设备几乎被国外所垄断，国内厂家即使能仿制一些型号的产品，但是精度不急国外产品的二分之一。但庆幸的是这项技术也还在发展中，如果加以足够深度的研究完全可以打破国外的垄断。

　　　在对微电子制造技术做出简单分析之后即可知道，作为极端制造技术的分支，微电子制造技术存在着高效、高速与精密之间不可调和的矛盾，LED封装同样面临此问题。要解决此问题必须对LED封装设备，即现在市场主流产品——全自动LED粘片机作深入的研究。经研究发现芯片拾取机构，即固晶臂在整个粘片工作过程伴随着高速、高效、精密的特点，它是全自动LED粘片机的核心部件，也是LED粘片机的设计关键所在，还是解决 “高速”和“精密”这对矛盾的关键所在。本课题来源于工程实际，以LED封装着眼于解决企业中的实际工程问题，落脚点在于解决半导体制造装备中高速度与高精度之间的矛盾。




内容简介：: 无锡太湖学院毕业设计（论文）开题报告题目： LED粘片机芯片取放机构的结构设计及固晶臂的分析研究信机系机械工程及自动化专业学号： 0923068 学生姓名：陈鑫指导教师：过金超（职称：副教授）（职称：）2012年11月14日课题来源实验室课题。科学依据“失去制造，失去未来”的认识如今已成为全球的共识，在21世纪的国力竞争中，发达国家将制造列为战略发展的优先领域，抢占制造技术的制高点更是各国的战略必争。中国是个制造大国正在向制造强国转变，在微电子行业无论是消费市场还是装备制造基地都在向中国转移，中国正在成为制造大国和消费大国。微电子技术经过半个多世纪的发展，在其产业内部形成了自己特有的产业分工：材料制备、前道工艺和后道工艺。作为微电子技术发展的基础，材料制备早就发展的比较成熟，而在信息技术、控制技术等新技术的发推动下，前道工艺的相关技术也如日中天，日渐成熟，例如晶元的不断扩大等。但相比较而言微电子制造的后道工艺技术才刚刚起步，或者说相对而言发展不是很成熟，因此有必要在微电子制造后道工艺方面做一些技术研究和改进，以适应当今世界对微电子产品的需求。在半导体封装领域，LED制造技术具有独特的代表性。其中LED封装工艺属于后道工艺，LED的固晶过程（又称粘片过程）在封装工艺中占有极其重要的地位。目前而言国内的厂家所用的设备大部分都来自国外，LED固晶技术及设备几乎被国外所垄断，国内厂家即使能仿制一些型号的产品，但是精度不急国外产品的二分之一。但庆幸的是这项技术也还在发展中，如果加以足够深度的研究完全可以打破国外的垄断。在对微电子制造技术做出简单分析之后即可知道，作为极端制造技术的分支，微电子制造技术存在着高效、高速与精密之间不可调和的矛盾，LED封装同样面临此问题。要解决此问题必须对LED封装设备，即现在市场主流产品全自动LED粘片机作深入的研究。经研究发现芯片拾取机构，即固晶臂在整个粘片工作过程伴随着高速、高效、精密的特点，它是全自动LED粘片机的核心部件，也是LED粘片机的设计关键所在，还是解决 “高速”和“精密”这对矛盾的关键所在。本课题来源于工程实际，以LED封装着眼于解决企业中的实际工程问题，落脚点在于解决半导体制造装备中高速度与高精度之间的矛盾。研究内容了解如何提高全自动LED固晶机的摆臂的工作效率的机构设置；了解影响摆臂固有频率的因素，并进行分析研究；熟练掌握运用三维分析软件以及实验对不同影响因素下摆臂的振动进行研究分别就影响因素下的摆臂进行振动分析，得出最佳的设计方案；根据摆臂的运动需要，选择满足条件的电机以及各连接部件，并对关键运动部件进行受力分析计算，从而为摆臂的运动提供有效的保障；对摆臂固有频率的不同影响因素分别进行研究，得出这些因素对摆臂振动的范围；固晶臂的结构设计、分析及优化包括固晶臂的模态分析，优化设计。拟采取的研究方法、技术路线、实验方案及可行性分析（1）实验方案建立一套系统、完整的在空间尺寸、负载等约束条件下实现结构优化，达到抗振能力等动态特性指标并为运动控制策略和算法提供实用依据的有效、可行的方法。（2）研究方法进行针对柔性多体结构的数值方法建模和分析，建立一套准确、高效、可行的设备典型运动结构的仿真方法。在之前建立的仿真方法基础上，研究在空间尺寸、负载等约束条件下由给定理想动态特性求解对应机械结构的系统和普遍路径。对运动控制系统机械结构的复杂多模态动态模型进行有效简化，产生基于状态空间描述的简洁准确动态模型以用于适当运动控制算法开发。研究计划及预期成果研究计划：2012年10月12日-2012年12月25日：按照任务书要求查阅论文相关参考资料，填写毕业设计开题报告书。2012年1月11日-2013年3月5日：填写毕业实习报告。2012年3月8日-2013年3月14日：按照要求修改毕业设计开题报告。2012年3月15日-2013年3月21日：学习并翻译一篇与毕业设计相关的英文材料。2012年3月22日-2013年4月11日：整体机构的设计和电机的选择。2012年4月12日-2013年4月25日：固晶臂的选择和优化设计。2012年4月26日-2013年5月21日：毕业论文撰写和修改工作。预期成果：解决半导体制造装备中高速度与高精度之间的矛盾，为中小企业提供参考，使之在各自领域形成自己的知识产权，有助于企业转型。摆臂的研究方法同样适用于桥梁、摆动杆、高速运转设备。为其进一步研究提供一个理论参考。特色或创新之处采用以优化驱动分析方法对产品进行分析优化，从而实现闭环的分析与优化集成的功能。传统的有限元分析方法是已知质量分布求其受力情况等的分析，而本课题是以质量作为约束来解其分布的逆命题。已具备的条件和尚需解决的问题 OPTIMUS作为多学科的仿真集成平台，能够集成并自动化用户的多学科仿真分析流程，实现设计-修改-再分析自动化，能应用现代设计方法（至少包括试验设计、敏感度分析、响应面建模、参数优化、参数识别、可靠性设计、鲁棒性设计）实现综合优化和自动化分析。出现的问题在实验验证方面可能会出现，因为学校及公司暂无比较高端的实验室及仪器能够对优化固晶臂的性能进行测试及与优化前的结构较实验。指导教师意见指导教师签名：年月日教研室（学科组、研究所）意见教研室主任签名：年月日系意见主管领导签名：年月日摘要本文研究了如何提高全自动LED固晶机的摆臂的工作效率的机构设置，以及对影响摆臂固有频率的因素进行分析研究。运用三维分析软件以及实验对不同影响因素下摆臂的振动进行研究，分别就影响因素下的摆臂进行振动分析，得出最佳的设计方案。根据摆臂的运动需要，选择满足条件的电机以及各连接部件，并对关键运动部件进行受力分析计算，从而为摆臂的运动提供有效的保障。复合运动的摆臂采用多电机带动，在控制系统的操作下，为摆臂运动提供有效地保证。对摆臂固有频率的不同影响因素分别进行研究，得出这些因素对摆臂振动的影响范围。关键词：固有频率；一介频率；振动分析；复合运动 IIIAbstractThis research studied the swimming arm of automatic LED solid crystal machine of structural equipment which can improve the working efficiency ,as well as analyzed the influenced factors of the natural frequency of the swing arm three-dimensional analysis software and experiments were used to analyse the vibration of the swing arm in different factors ,with the result ,this reaseach achieve the best design plan. According to the need of swing arm movement,select the suitable electrical machine and the interconnecting pieces.Key moving parts were calculated and analysied to provide effective protection for swing arm Compound movement of the arm is drived by the motors, and the control system ensure the accuracy and efficiency of the complicated movement of the arm. Different affecting factors are reaseached respectively to observe the natural frequency and vibration range of the arm Key words: Inherent frequency ; The humble frequency; Vibration analysis; Compound movementIV目录摘要III目录V1绪论1 1.1 引言1 1.2 课题来源1 1.3 LED课题背景封装技术的国内外发展状况2 1.3.1 国内LED封装产业的发展状况2 1.3.2全自动LED粘片机的国外发展状况2 1.3.3国内LED产业的发展状况2 1.3.4 发展方向与前景3 1.4 全自动LED粘片机的主要结构及工作原理3 1.4.1 LED封装工艺流程简述4 1.5 本文研究的内容5 1.6 本文研究的目的与意义52 LED粘片机芯片取放机构的结构设计6 2.1 机构的整体设计6 2.2连接设备的设计6 2.3运动的时间分配以及电机负载惯量分析7 2.3.1 时间分配7 2.3.2惯量系统8 2.4电机的选择9 2.4.1电机加速度的选择9 2.4.2 电机选择设计方案93 固晶臂的研究分析14 3.1固晶臂静力学分析14 3.1.1有限元分析的工具15 3.1.2摆臂静力学分析15 3.2 对有摆臂限元分析要注意的事项18 3.2.1优化分析194 固晶臂弯曲振动固有频率和振型函数21 4.1 固有频率理论研究21 4.2动态分析22 4.3运用分析软件对摆臂进行模态分析23 4.3.1悬臂梁弯曲振动模态分析具体步骤23 4.4扭转振动分析24 4.5 运动过程分析255 固晶臂的变截面优化设计研究27 5.1摆臂的长度问题研究27V 5.2 不同质量的有限元分析研究28 5.3研究变截面摆臂的分析296 创新点以及遇到的问题31 6.1 本课题的创新点31 6.2 已有的工作条件和出现的问题31 6.2.1已有的工作条件31 6.2.2 出现的问题31小结32致谢35参考文献361.1 引言LED粘片机是集机、光、电、气于一体的高速度、高精度、高智能化的设备，也是LED生产过程中的关键设备，其性能直接影响到所生产LED的性能、生产效率和产品的合格率。全自动LED粘片机是由上料机构、出料机构、点浆机构、送料机构、晶圆芯片供送系统、刺晶系统、粘片机构及电气控制系统、图像识别系统、软件系统等组成LED芯片通常是以阵列方式排列在一块晶圆上，目前可制作的晶圆最大直径已达300mm，晶圆进一步经过划片、扩晶后，单个的芯片便以行列的形式粘覆在一个胶膜上，为便于拾取芯片，常用一个特制的圆环将胶膜绷紧固定。晶圆芯片供送系统即是一个用于连接此晶圆固定圆环，可在x，y平面内精密移动的工作台。它的主要功能是将晶圆上排列地芯片逐行逐列的送到CCD标定（吸晶、刺晶）位置处。晶圆供送装置要求各运动件刚度高，相互摩擦小，配合精度高，能够满足小步距、大行程的要求，且具有微调和装卸方便的特点。1.2 课题来源“失去制造，失去未来”的认识如今已成为全球的共识，在21世纪的国力竞争中，发达国家将制造列为战略发展的优先领域，抢占制造技术的制高点更是各国的战略必争。中国是个制造大国正在向制造强国转变，在微电子行业无论是消费市场还是装备制造基地都在向中国转移，中国正在成为制造大国和消费大国。微电子技术经过半个多世纪的发展，在其产业内部形成了自己特有的产业分工：材料制备、前道工艺和后道工艺。作为微电子技术发展的基础，材料制备早就发展的比较成熟，而在信息技术、控制技术等新技术的发推动下，前道工艺的相关技术也如日中天，日渐成熟，例如晶元的不断扩大等。但相比较而言微电子制造的后道工艺技术才刚刚起步，或者说相对而言发展不是很成熟，因此有必要在微电子制造后道工艺方面做一些技术研究和改进，以适应当今世界对微电子产品的需求。在半导体封装领域，LED制造技术具有独特的代表性。其中LED封装工艺属于后道工艺，LED的固晶过程（又称粘片过程）在封装工艺中占有极其重要的地位。目前而言国内的厂家所用的设备大部分都来自国外，LED固晶技术及设备几乎被国外所垄断，国内厂家即使能仿制一些型号的产品，但是精度不急国外产品的二分之一。但庆幸的是这项技术也还在发展中，如果加以足够深度的研究完全可以打破国外的垄断。在对微电子制造技术做出简单分析之后即可知道，作为极端制造技术的分支，微电子制造技术存在着高效、高速与精密之间不可调和的矛盾，LED封装同样面临此问题。要解决此问题必须对LED封装设备，即现在市场主流产品全自动LED粘片机作深入的研究。经研究发现芯片拾取机构，即固晶臂在整个粘片工作过程伴随着高速、高效、精密的特点，它是全自动LED粘片机的核心部件，也是LED粘片机的设计关键所在，还是解决 “高速”和“精密”这对矛盾的关键所在。本课题来源于工程实际，以LED封装着眼于解决企业中的实际工程问题，落脚点在于解决半导体制造装备中高速度与高精度之间的矛盾。1.3 LED课题背景封装技术的国内外发展状况1.3.1 国内LED封装产业的发展状况半导体照明技术采用半导体发光二级管（LED）作为新光源。在同样的亮度下，半导体灯的耗电量仅为普通白炽灯的1/10，而寿命却可延长100倍。此外，由于LED的光谱中只有少量的紫外线或红外线，半导体灯辐射很低，热量很小，而且废弃物可以回收，无污染，被称为绿色光源。因此近年来，美国、日本、韩国、欧盟等国家和地区都在制定相关的发展计划以抢占半导体照明产业的制高点。半导体照明也引起了我国相部门的高度重视。由科技部，信息产业部等6部委和14个地方政府共同实施的“国家半导体照明工程”相关项目已经正式启动。另外国家还设立了“半导体照明产业化技术开发专项”，以产业化为目标，解决市场急需半导体照明应用产品低成本产业化技术，培育新型大功率半导体照明产业，重点在大功率、高亮度半导体发光体芯片制造及封装产业化，照明系统技术及重大应用产品开发等俩各个方面。我国LED封装产业发展较快，目前从业企业已超过400多家，封装能力超过200亿只，预计在今后我国在LED封装产业中要占全球市场的70%左右，封装规模生产线及设备的需求将会剧增。但我国的封装产业中存在很多问题，一是企业虽有所增多但生产线规模很小，还有很大一部分企业是手工或者说半自动生产作业，产量也有限；二是产业综合竞争力不强产品都集中在传统支架式LED且主要是低端产品，在chip-led, top-led, power-led, high power-led领域几乎不成规模，三是主要封装设备像全自动粘片机、引线焊接机测试机、编带机等几乎全部依赖进口，即使有一小部分企业在做封装设备的研究，但是主要还是通过测绘国外仪器进行复制，精度差，效率低；四是LED照明需要高效率低成本大功率的LED产品，目前而言我国的封装技术及设备发展水平还不是很高。目前国产设备领域LED粘片机还属于开发研究的初期阶段，各厂家都在使用ASM的产品或者是仿制的ASM的全自动粘片机，设备昂贵，企业压力大。但是近年来也有不少单位、企业在这方面做出了努力，为LED封装产业做出了一定的贡献，比如四十五所也能独立自主的生产高水平的全自动粘片机；另外在广州深圳等地方也有几家企业能够独立自主的研发相关设备。1.3.2全自动LED粘片机的国外发展状况国外全自动LED粘片机的主要生产厂家是位于新加坡的ASM公司，另外我国的香港，马来西亚也有ASM的分公司。其生产的AD809、AD809-03、AD8930等机型占据了大部分市场份额，其技术形式也基本代表了LED粘片机设备发展的方向。1.3.3国内LED产业的发展状况目前国内的生产厂家在线的LED粘片机大约有600 台以上, 我国LED 产量从2000 年84亿只增加到2003年的200亿只, 平均每年新增粘片机在100台以上, 业内预计2004 年LED 产量可突破300亿只, 新增粘片机将会在150台以上。未来5 年内,将是LED 产业大发展时期, 中国将会成为世界LED后封装的最大生产基地, 这将会有一大批规模( 年产10亿只以上) 型企业诞生( 注: 我国目前只有两三家年产5亿只以上的企业) 。1.3.4 发展方向与前景一个固晶周期包括固晶，提升，抓取，旋转，下降，粘片以及回复动作。国家对环保节能产品的支持，国际市场对节能产品的追逐，必将迎来led产业的大发展。企业将在提高效率方面下大功夫，效率的提高必定大大提升产能。针对国际市场上的LED粘片机周期在300ms左右，现在新研究的粘片机推出的理论周期值在160ms，发展前景会非常的好。1.4 全自动LED粘片机的主要结构及工作原理LED粘片机实际与视觉检测的全自动粘片控制系统，融合了图像处理、模式识别、光电检测、控制理论、机电一体化等多门学科的知识理论。但是整机的设计是在固晶臂（用于粘片的核心部件）设计研究基础上进行的，所有的软件、电气、控制部件、机械部件的设计都是围绕固晶臂的设计而展开的。LED粘片机的主要机构如下图1.1所示：图1.1 led粘片机主要机构图整个工作过程在图像识别系统的监控下进行，通过控制系统对传输机构的控制配合点胶机构及拾取粘片机构的工作。工作流程如下图1.2：3图1.2 LED粘片机工作过程现有的比较高端的粘片机固晶臂回转时，峰值加速度达到79g,峰值速度达到12m/s，封装度的达到5次/s。另外，由上图可见LED固晶过程中固晶臂的作用十分重要，它是LED粘片机的核心部件。1.4.1 LED封装工艺流程简述LED 封装工艺流程如下所述：(1) 排支架前站:扩晶温度:调整50-60摄氏度预热十分种扩晶时温度设为65-75摄氏度。(2) 点胶调节点胶机时间:0.2-0.4秒.气压表旋纽 0.05-0.52mPa .要调节点胶旋纽使出胶标准。冰箱取出胶,解冻三十分钟,安全解冻后搅拌均匀(20-30分钟)银胶高度在晶片高度后1/3以下,1/4以上,偏心距离小于晶片直径的1/3.(3) 固晶固晶臂与固晶平面保持30-45度.直至压到臂尖顶部。固晶顺序从上到下,从左到右。用固晶笔将晶黏固到支架,腕部绝缘胶中心。(4) 固晶烘烤烤温度定 150摄氏度1.5小时后出烤(5) 一般固晶不良品为:固骗、固漏、固斜、少胶、多晶、芯片破损、短垫(电极脱落)、芯片翻转、银胶高度超过芯片的1/3(多胶) 晶片粘胶焊点粘胶(6) 焊线机太温度为170-220摄氏度单线:220度双线:180度焊线拉力715g焊线弧度高于晶片高度小于晶片3倍高度焊点全球直径为全线直径的2-3倍.焊点应用2/3以上电极上注:一般焊线不良品: 晶片破损掉晶掉晶电极交晶晶片翻转电极粘胶银胶过多超过晶片银胶过少(几乎没有) 塌线虚焊死线焊反线漏焊弧度高和低断线全球过大或小。(7) 补充说明：扩晶，把排列的密密麻麻的晶片弄开一点便于固晶。固晶，在支架底部点上导电/不导电的胶水(导电与否视晶片是上下型PN结还是左右型PN结而定）然后把晶片放入支架里面。短烤，让胶水固化焊线时晶片不移动。焊线，用金线把晶片和支架导通。前测，初步测试能不能亮。灌胶，用胶水把芯片和支架包裹起来。长烤，让胶水固化。后测，测试能亮与否以及电性参数是否达标。分光分色，把颜色和电压大致上一致的产品分出来。包装。1.5 本文研究的内容机构是LED粘片机的核心部件，因此固晶臂的设计至关重要，因此本课题主要围绕固晶臂的研究而进行，主要研究内容如下：(1) 固晶臂的工作过程优化；(2) 固晶臂的动态特性分析；(3) 固晶臂的结构设计、分析及优化，包括固晶臂的模态分析、优化设计；1.6 本文研究的目的与意义由LED封装工艺可以看出固晶这一过程在整个封装流程中至关重要，本课题主要着眼于固晶这一过程进行相关研究及相关设备的设计、优化、实验、分析等。粘片机是完成固晶过程的主要设备，而现在市场上的全自动粘片机主要是ASM的产品。我国要发展自己的LED产业，就必须摆脱对国外产品的依赖，就必须有自己的一套装备及相关理论和研究。因此本课题的研究有着十分重要的意义。本课题的研究也将为我国做LED封装设备的各种企业提供一定的参考，对我国LED装备企业的发展也会有很大的好处。另外也可以为中小企业提供参考，使之在各自领域形成自己的知识产权，有助于企业转型。此外本课题提出的自适应、闭环的分析优化方法也可以促进虚拟设计技术的发展，使虚拟设计突破目前设计与分析优化分离的瓶颈。作为极端制造的产品如航空件、风电、桥梁、建筑等，本课题的研究还将为这类产品的研制提供很好的产考。5 2 LED粘片机芯片取放机构的结构设计2.1 机构的整体设计装配设计LED芯片取放机构图2.1如上。设计分为旋转电机，圆柱直线电机，固晶臂，旋转轴，联轴器等主要设备元器件组成。图2.1 LED粘片机芯片取放机构整体结构图 LED粘片机是旋转电机与直线电机的组合式运动。旋转电机带动直线电机以及固晶臂做旋转运动，直线电机带动固晶臂做直线往复运动。固晶臂在两电机的作用下实现上移，旋转（90）下移，旋转（90）。要求旋转的频率较高，同时要求旋转电机的频率要高，同时直线运动的电机运动4mm左右，需要保证运动的震动型，避免频率形同引起共振。与直线电机相连的轴直径需要满足疲劳强度，直径至少13mm 实心。通过联轴器连接。最终选用实心 14mm 铝合金材料的轴。联轴器选择与轴相配合的法兰，法兰与直线电机相连。2.2连接设备的设计在连接部件运动过程中，满足许用力非常关键。下面是针对销的设计计算：销如图2.2示：图2.2 连接销；（2.1）；（2.2）若传递功率单位为马力（PS)时, 由于PS=735.5Nm/s；满足扭矩要求，轴的材料选用铝合金；铝合金的许用剪应力为60Mpa；T=24.5Nm （2.3）取直径为13mm。如果采用空心轴的话，则最小直径12.7mm，也可取13mm。如果采用40Cr，其抗拉强度为981Mpa，C42 热处理，（2.4）mm，取直径可取8mm。2.3运动的时间分配以及电机负载惯量分析2.3.1 时间分配共160ms(reference)；8表2-1时间分配部件动作停顿（在蓝膜上）上移动下停顿（在支架上）上移动下摆臂1017361710173617移动等待等待等待工作台110201020等待等待移动等待承片台102011020转动90度大概用36毫秒；时间分配图2.3谱如下（时间单位为ms）:3610 171717171010图2.3 运动时间简图摆臂平均每分钟达到的转速为：；转动90度大概用36毫秒；直线电机17ms运动4mm2.3.2惯量系统摆臂：0.002kg*m 重量：0.44 kg 材料: 铝合金左右转动惯量的生成及叠加：摆臂：J1=0.00284569 kg. m2；轴套：J2=0.00001458kg. m2；法兰：J3=0.00003386kg. m2；筒套：J4= 0.00001113 kg. m2；钨钢吸嘴：J5=0.000003562 kg.m2；法兰2：J6=0.00001356 kg.m2；法兰轴上总转动量：J花总=J1+J2+J3+J4+J5+ J6 =0.002921692kg.m2由于传动比为1，因此折算到电机轴的转动惯量不变即J花总=J折=0.002921692kg.m2。总的负载惯量为：J负载=J折算=0.002921692kg.m22.4电机的选择2.4.1电机加速度的选择为了算出设备所需要的扭矩，合适的功率，去找适当的电机。在设计的过程中，首先对机构在不同加速度运转下需要的电机参数进行试验计算，从而为所需要的参数下的电机提供理论基础。假设1：在30ms内，摆臂转过，前15ms内角加速度为正转过45度，后15ms内转过45度，角加速度为负，则在15ms内速度加到最大值，其平均速度为：（2.5） ,因此其平均角加速度（2.6）算出电机的负载力矩：,则电机的负载功率为：（2.7）假设2：在40ms内摆臂转过90度，在前20ms加速，后20ms减速，则其加速时平均角速度为，其最大角速度为，其平均角加速度为，算出起负载力矩为，负载功率（2.8）假设3：在50ms内转过90度，在前25ms加速，后25ms减速，则其平均角速度为，其最大角速度为，其平均角加速度为，算出起负载力矩为（2.9）负载功率，2.4.2 电机选择设计方案用36ms转过90度。直线电机用18ms走完4mm。11（1）用多项式求解电机的关键参数用5次多项式逼近时表2-2 关键参数Maximun values旋转电机：（2.10）每分钟转速为：电机最大负载力矩为：（2.11）负载功率为：（2.12）用9次多项式逼近：表2-3 关键参数Maximun values（2）旋转电机的关键参数设计计算 (2.13)每分钟转速：；；；电机最大负载力矩为：图2.4 运动简图匀速时间为零，停止时间为零。（3）计算负载惯量及惯量比 =+J9=0.002075966+0.000006608 =0.002024901kg.m2连接装置惯量为0.00006514kg.m2J总负= J负载+J联轴器=0.0020924901+0.00006514=0.002990041kg.m2预选取3kw的电机400 MSME 3.0kw低惯量中容量转子惯量（无制动器）（有制动器）14惯量比计算：倍10倍，符合要求。 (2.15)（4）计算转速：转动距离为，转动时间为36ms=0.036s；加速时间为0.018s,减速时间为0.018s; (2.16)加速度=6997 (rad/s2) (2.17) (5)计算转矩： (2.18)有效转矩： 47.7Nm(瞬时最大转矩)1.6kw3kw (2.19)松下电机：400MSME，3.0kw低惯量中容量电机满足要求。（6）直线电机的选择。确定机构部件：定子，电机直连机构。摆动臂。确定运动模式：直线运动。加速运动，减速运动。计算负载惯量及惯量比： =+J9=0.002+0.00000663 =0.002024901kg.m2连接装置惯量为0.00006514kg.m2，因此总负载惯量为J总负= J负载+J联轴器=0.0020924901+0.00006514=0.002990041kg.m2vmax= ;amax=; jmax=;电机最大负载力矩为：；电机负载功率为：;选择满足要求的电机：行程4.6mm，持续推力136N，最大推力424N,负载功0.2KW。线性马达图示如下图2.5：图2.5 线性马达133 固晶臂的研究分析全自动LED 粘片机是一个高精密机构。芯片拾放装置是粘片机最重要的部件，其功能是将晶圆上已切割分离成一粒粒的芯片逐个吸起，传送并放置到引线框架上涂有银浆的装载杯中，使芯片在引线框架上被粘焊固定。芯片拾放装置需要精确、快速、平稳地往返于拾片和粘片两个位置，实现拾取、传送和放置芯片等动作。摆杆是芯片拾放机构中最重要的部件。摆杆既要精密、轻巧又要刚度高。摆杆质量的好坏直接影响到粘片机速度的提高。传统的设计只是要求摆杆转动半径要达到要求，尽量省材料。摆杆在工作过程中，当摆到引线框架上方时，压缩空气通到吸嘴，迅速将芯片吹出释放，并通过吸嘴对芯片施加压力将芯片放置在引线框架上涂有银浆的位置。为此通过对摆臂进行静力学分析以及振动分析来模拟摆臂在运动过程中即将出现的问题，同时为尽可能地满足生产要求提供一定的实验依据。图3.1 摆臂工业生产中常见的是连接套与摆臂相连，也有三段的连接体，如图示：图3.2 三段连接体二段以上的拥有缓冲的优势，在嵌套上面连接传感器，保证晶体破坏，但是二段及以上段在高速运转（160ms的周期运转）下固连部件容易出现松动，影响精度。3.1固晶臂静力学分析LED 粘片机关键部件是焊头运动机构。焊头主运动结构要求在垂直平面内实现两个方向的运动, 在高速运动的同时还要求定位高、运动平稳。焊头的作用是将晶圆( wafer) 上已切割21分离成一片片的芯片逐个吸起, 传送并放置到引线框架上, 使得芯片在引线框架上被粘焊头通常由两个电机分别驱动。为了使焊头运动平稳, 在设计机架的时候一定要使机架固有频率避开驱动电机的运动频率及倍频, 以减少共振。3.1.1有限元分析的工具通常, 使用ANSYS 建立复杂的三维实体模型比较麻烦, 所以在一般情况下使用三维软件( 例如SolidWorks、CATIA等) 来建立几何模型, 同时将该模型转换为ANSYS 认可的文件格式, 例如IGES 格式和parasolid格式。将IGES 格式的模型文件导人ANSYS, 可以发现该模型往往存在或多或少的缺陷, 例如线或面之间存在小间隙、出现多余的图元等, 这都是模型文件进行转换时所造成的不良影响。我们可以使用ANSYS 中的几何和拓扑修复工具对这些缺陷进行修复和完善, 有时候效果并不是很好, 这对分析结果会造成影响。同时, ANSYS 的操作界面不是很友好, 有时还需要进行文字命令输入, 而且在进行模态以及谐响应分析时, 占用的内存资源过多, 并会消耗大量的时间。有限元静力学分析方程静力学分析是指求解不随时间变化的系统平衡问题,如线弹性系统的应力等。线性方程的等效方程为Ku=F （1）KuFa+F r （2）式中：K为总刚度矩阵，Kn m=1Ke，u为节点位移矢量，n 为单元数，Ke为单元刚度矩阵，F r为支反载荷矢量，Fa为所受的总外载荷。通过式（1）和式（2）得出各点的位移矢量u。根据位移插值函数，由弹性力学中的应变和唯一、应力和应变的关系，得出节点的应变和应力表达式：el =Bu-th （3）=Del （4）式中，el 为由应力引起的应变，B为节点上的应变-位移矩阵，u为节点上的位移矢量，th为热应变矢量（本文不考虑），为应力矢量，D为弹性矩阵系数。求解式（3）和式（4），得到各节点的应力。3.1.2摆臂静力学分析（1）在HyperWorks 里可以先划网格，然后再定义单元类型，对划好的单元赋以材料属性. HyperWorks 的几何模型从CATIA三维CAD 软件导入. 进行有限元分析时，如果要准确模拟这些特征，需要用到很多小单元，导致求解时间延长。FEA 只需要简化的几何模型，因此需要对模型部件的一些细节信息进行简化，以便于网格划分和分析。此外，模型的一些几何信息在导入时可能会出错，如导入曲面数据时可能会存在缝隙、重叠、边界错位等缺陷，导入单元质量不高，求解精度差。一般，所有的有限元软件的单位都是需要用户自己定义。不过有些软件也有一些默认的单位，例如长度单位是mm、质量单位是kg 等。用户在设置单位的时候要注意所有的单位要形成一个“封闭的回路”。例如，当质量的单位是kg，时间的单位是s，长度单位是m，那么根据牛顿第二定律：F=ma，即F 的单位为N。把三维软件的几何模型导入到HyperMesh 之前最好把零件组装成装配体的形式，因为对几何模型进行切分在三维软件里操作要比在CAE 软件里操作起来方便多了。另外，由于只是对摆杆的中间部分进行优化，当把中部分修改了尺寸（局部修改），摆杆最左边的部分和最右边的部分的网格可以完全不作改变，只需要把中间部分的几何模型重新导入，再单独对这一部分进行网格划分就可以了。当然，由于这里的摆杆整体模型也不是很复杂，上面提到的这些操作也可以在HyperWorks 里完成。（2）摆杆约束和载荷摆杆静力分析主要是为了算出没有优化前的摆杆在受力情况下的位移。根据实际工作中的要求，摆杆在竖直方向的位移要求小于50m，摆杆在受到电机扭矩作用后水平方向的位移要求在6-7m 之间。摆杆和抱夹零件的材料类型采用铝合金，弹片的材料类型采用碳素钢。整个摆杆采用CATIA单元。CATIA单元是实际分析中比较常用的单元。常见的实体单元有六面体单元，四面体和棱柱体六面体单元，五面体单元和带中间节点的四面体单元，这些单元的计算精度都是很高的，它们的区别在于：一个六面体单元只有8 个节点，计算规模小，但是复杂的结构很难划分出好的六面体单元，带中间节点的四面体单元恰好相反，不管结构多么复杂，总能轻易地划分出四面体，但是，由于每个单元有10 个节点，总节点数比较多，计算量会增大很多。在只考虑只受惯性冲击力的作用下，整个摆杆也可以采用梁单元或者Shell 单元。由于在吸嘴部位有孔存在，采用梁单元不是很合适。如果只是从静力分析的角度考虑，用Shell 单元是很合适的。整个摆杆采用Shell 单元，抽取中面划2D 网格，网格数量比较少，分析比较快。但是，由于考虑到后面将要做拓扑优化进行初步概念设计和接下来要做的模态分析，采用Shell 单元后，后续的分析又要重新划网格才能看到拓扑优化后的材料密度云图（或者称为材料分布），综合考虑，整个摆杆最后采用了一阶的Solid 单元。其实这里也可以用二阶的Solid 单元，但是在实际计算中采用二阶的Solid 单元，由于节点数目巨大，计算起来速度很慢。摆杆受到扭矩作用的时候，水平方向的位移就没有被限制。所以这个时候整个装配体的约束就加在抱夹零件孔壁上的节点上，限制节点的x、y、z 方向的自由度。由于实体单元只有三个方向的自由度，所以这样的约束就使整个装配体固定了下来。这个约束也可以这样处理，先在抱夹零件孔的端面的圆心点创建两个临时节点，然后把这两个节点用刚性单元连接起来。临时节点与圆周上的节点也用刚性单元连接起来，最后在临时节点的地方限制自由度。这里临时节点和圆周上的节点用刚性单元连接起来是为了圆周上的节点与临时节点的位移一致。其效果与第一种约束的效果是一致的。由于整个装配体在实际工作中绕抱夹零件的孔的中轴转动，所以也可以在抱夹零件的端面新建立一个坐标系，然后限制三个方向的平移自由度。在正常工作中，摆杆转到引线框架上，顶针将晶圆刺破顶起，这个顶起过程中，根据初始设计的计算大概只有0.5-1N比较小。另外，焊头在竖直方向运动是一个变速运动，最大的加速度是2g.转到晶圆盘上的时候就要求摆杆在竖直方向尽快停下来，即使有振动也要使在竖直方向的位移尽量小，否则会很容易使晶圆破碎。假设这个时候摆杆在某一刻停下来了，但是由于惯性，冲击力按最大的加速度计算，这个力按照最大值估计1N。摆杆在水平转动过程中也是一个变速运动。电机输出扭矩也是一个变化值。这个扭矩按照实际设计中步进电机的最大输出扭矩0.9Nm 来计算。（3）摆杆静力学分析计算摆臂在速781r/min.加速度7000rad/.材料选择铝合金。结果通过有限元catia分析图3.3 分析结果软件，分析出摆臂的应力分布图3.3。网格的应力集中分布点。位移结果如下图3.4所示图3.4 位移结果摆臂的振动幅度在3%左右，满足位移满足设计要求。但是，现在的摆杆质量还是比较大，摆杆转动起来迎风面积也是比较大，而且转动中心和重心偏离比较远，所以需要要进一步优化。图3.5 进一步优化结果23以下图纸为静力学分析的报告：图3.6 静力学分析报告3.2 对有摆臂限元分析要注意的事项几何模型的“质量”直接影响到分析的结果。有些复杂的机械零件或者装配体, 动辄几百、几千万节点、单元,计算机的分析能力也时有限的, 用原型进行有限元分析也时不现实的3。所以在进行有限元分析之前要对几何模型进行合理的简化。传统的方法多采用相似性原理来简化，是对于形状相对复杂的零件, 尤其是装配体, 建立简化模型也很困难。模态分析为我们建立一个合理、合适的模型提供了较好的方法。用于模态分析的模型由SotidWork, 实体三维建模完成。所谓简化就是去除一些小孔、小的圆角, 小的台阶等次要特征。因为这些小的台阶, 小的圆角, 小的孔很容易造成网格化时生成畸形的网格, 最终导致有限元分析不能进行下去。这里的“小”是一个相对的概念。“小”是相对于整个几何模型或者装配体模型而言。当然, 这里的简化也要时针对分析目标。在不影响分析目标结果的情况下, 我们才可以合理简化。至于简化后的模型是否和原型有相似的动态特性, 可以通过对原型和模型的模态分析比较来验证。由于模态分析,尤其是低阶模态对系统的动态特性影响较大, 因此通过比较模型的低阶模态和原型的低阶模态, 一般两者相差不超过3%就应该认为简化是合理的。3.2.1优化分析单击“COSMOSWorks”, 新建一个算例, 算例类型选“优化”。右键单击“优化”算例下的“目标”, 选择质量最小。在设置“设计变量”前要将相关的特征尺寸显示出来。在FeatureManager 中右键单击第一个“注解”, 选择“显示特征尺寸”。将不相关的尺寸隐藏起来, 然后把相关的尺寸重新命名。其方法是选中相关的尺寸, 右键单击, 选择“属性”, 更改尺寸的名称。在这里要注意的是, 新建的算例也好, 尺寸的名称也好, 最好只用英文或者英文字符( 即拼音字母) 。有时候用中文字符会造成分析的失败。设置相关尺寸的名称最好在分析之前完成。右键单击“设计变量”, 选择“ 添加”,然后用鼠标选择相关的尺寸。其他的设置按照要求完成就行了。添加约束的方法和添加设计变量的方法类似。设置完成后, 右键单击“优化”, 选择“运行”。本次优化的最后结果如图：。图3.7 固晶臂优化结果图最终的总质量为433g, 模式1 的频率为67.26Hz,符合开始的设计要求。同时对材料的金属材料进行优化，根据实验（以下会提及）分析，在刚度越大，有助于提高固有频率，选择轻型，刚度大的材料进行分析也是今后研究的方向。在实践中，经常需要对变截面梁或变截面轴进行动力分析，求其横向振动的固有频率。为了简化计算，将变截面梁看成一系列集中质量、无质量的梁和支承一个接着一个连接而成的系统这种力学模型显然是不精确的。为提高计算精度，势必要增加分割单元的数目，则计算工作量随之而增加。如果采用连续体力学模型来计算变截面梁横向振动的固有频率，则计算精度必然大为提高。但按传统的计算方法是很繁琐的：按梁的不同刚度分段分别建立以挠度表示的高阶微分方程；考虑段与段连接处内力、变形的连续条件，求出此高阶微分方程的通解；再由梁两端边界条件，最后求出梁自由振动时阶固有频率。求解方程过程复杂，难以编制适合于不同形状、刚度的变截面梁求解固有频率的通用计算机程序，不利于工程设计的应用。采用连续体作为力学模型，但提出的方法与传统方法不同。传统方法分析梁的横向振动26时，是求解同一种变量（挠度）表示的高阶微分方程；而本研究将四种变量（挠度、转角、弯矩和剪力）作为混合变量（称为状态变量），它代表了梁一个截面的变形和内力的状态。建立了以状态变量表示的、仅为一阶齐次常微分方程，形式简单，极易求解。矩阵表示了梁段两端状态变量的传递关系。它普遍适用于求解各种边界条件下的阶梯梁及带集中质量和弹性支承梁的横向振动固有频率，具有普遍性。284 固晶臂弯曲振动固有频率和振型函数4.1 固有频率理论研究（1）铝合金密度-；杨氏模量E =2705kg/m3; E= pa；。（2）计算单位长度质量-L；截面惯性矩Ia； (4.1)摆臂尺寸如图4.1示：图4.1b=15;h=40;l=233；l=260;（3）第一、二、三阶固有频率（横向，扭转）：等截面处理：横向振动悬臂梁边界条件：特征方程为： (4.2)固有频率： (4.3)振型函数为：，其中：前三阶特征根的平方为：0.5、3.134、8.775 。 (4.4)29 (4.5) (4.6) (4.7)理论得出前三阶段的固有频率：表4-1前三阶段固有频率3032.956482.7099587219008.5834403025.31053229.93808741.8077814.2动态分析（1）整个运动过程可以看成是一个振动过程，求出其动态响应：此过程与动柔度、动刚度、等有关。利用傅里叶变换、傅里叶级数展开将化成的形式，找出与固有频率接近的谐频，在频域中求出其幅值，回答引起共振的时间及振动幅值的问题。（2）将轴摆臂看成是一个扭振系统，不考虑整个运动过程，只考虑运动停止时的振动情况，即此时的激励为零，近似无阻尼微振动情况。解决问题的初步方案：利用无阻尼、无激励性质，求出系统的振动微分方程，求出其固有频率，根据求解出摆臂末端位移，即末端振幅。另外有必要考虑一下单个摆臂作为悬臂梁处理的情况，及对变截面悬臂梁振动系统进行分析，求出其固有频率，根据求解出摆臂末端位移，即末端振幅。4.3运用分析软件对摆臂进行模态分析4.3.1悬臂梁弯曲振动模态分析具体步骤悬臂梁弯曲振动模态分析具体步骤如下：（1）进入动态分析图4.2 动态分析（2）划分网格以及添加材料，（3）定义实常数： Preprocessor Real Constants（4）定义梁的面积、惯性矩和高度（5）定义截面属性Preprocessor Sections Beam Common Sections 。阶数 1 2 3 理论结果 (Hz) 482.703025.38741.80 有限元仿真结果 (Hz) 527.863102.478846.55相对误差 8.6% 2.5% 2% 摆臂前三阶振型理论与数值结果基本一致。电机在运行过程中的频率为f=27.77HZ.远没有达到共振的频率。分析软件模拟出来在27HZ.附近的运动状态，如图所示：31图4.3 运动状态摆动的幅度在2%，在可控范围内。所以符合预期。下图为在固有频率近的摆动状况：图4.4 摆动状况尽可能的提高摆臂的固有频率，使运动频率与机器的固有频率差距变大，远离共振区域，防止发生共振。4.4扭转振动分析扭转运动的分析： (4.8) (4.9)表4-2 固有频率19087.3123037.84057296.93659113.52095436.56085815189200414.5 运动过程分析根据对机构运动的分析，按照激振力为周期160ms，将激振力F（t）以周期函数的形式给出得出运动的大致函数图象22：33x(t)tttt图表 1F(t) 图4.5摆臂运动过程5 固晶臂的变截面优化设计研究 5 固晶臂的变截面优化设计研究5.1摆臂的长度问题研究轴-臂扭振系统分析：忽略轴的转动惯量，图5.1 转动惯量 J=0.002kg/m2)(轴原长260mm是大约一半的长度并非悬伸，故此处取其一半长度，即l=130)。振动微分方程为：； (5.1) (5.2)由此得出：轴长越小刚度越大，有助于提高固有频率；摆臂越短，转动惯量越小，有助于提高固有频37率。5.2 不同质量的有限元分析研究相同结构的摆臂，如果质量属性不同，在同一频率的振动下，摆动的状态也不一样。如图结构的梁，其固有频率的计算如下图5.2 梁， (5.3) (5.4)其中越大即质量越大，其固有频率越小。由于一般的的振动频率都低于产品的固有频率，降低固有频率会导致机器的转动频率接近固有频率，产生共振。所以降低质量会提高摆臂的固有频率。但是不同的金属的刚度不尽相同，一般密度大的刚度强。但是新型金属材料的应用如钛合金，纳米合金，碳合金等产品，密度小，刚度大，是本文研究采用的金属。运用CATIA分析软件，采用不同的金属材料在同一频率下进行分析验证摆臂的对产品的影响。铝合金材料的分析。图5.3 合金钢度材料的分析：考虑经济型最终选取铝合金材料的摆臂作为接下来的研究。5.3研究变截面摆臂的分析以上研究已得知，摆臂的质量越小，固有频率越高。现在通过研究摆臂的结构问题来进行优化设计。在同一金属材料下，降低它的质量是关键，可以采取刚度不受影响的情况下选择去处材料。有限元静态分析，摆臂在运动过程中的应力集中分布现象，采取在应力不集中区域剔出材料，如选择打工艺孔，在非核心受力区打凹槽处理。下图为对比分析的不同尺寸去除材料的受力分析图：图5.4 厚度为1mm的频率模态分析图 5.5 厚度为3mm的受力分析经过对比，厚度为1的固有频率较厚度为三的频率要低，同时由于厚度1mm的震动幅度过大，导致摆臂在运转过程中出现疲劳受损。经过多次对比研究，最终选择：经过对不同的工艺孔，凹槽应力分析最终选取厚度为3m，深度为12mm，工艺孔如图： 40图5.6 摆臂工艺孔设计图纸如下：图5.7 摆臂设计图316 创新点以及遇到的问题6.1 本课题的创新点本课题着眼于解决企业中的实际工程问题，落脚点在于解决半导体制造装备中高速度与高精度之间的矛盾，由于这一矛盾一直没有得到很好的解决，国内几乎没有厂家或者学者对这一矛盾进行深入地研究，因此本课题的提出本身就是一大创新之举。在这个大的创新背景之下还有如下几点创新之处：（1）采用以优化驱动分析方法对产品进行分析优化，从而实现闭环的分析与优化集成的功能；（2）传统的有限元分析方法是已知质量分布求其受力情况等的分析，而本课题是以质量作为约束来解其分布的逆命题；6.2 已有的工作条件和出现的问题6.2.1已有的工作条件有必要介绍一款功能强大的软件OPTIMUS，OPTIMUS作为多学科的仿真集成平台，能够集成并自动化用户的多学科仿真分析流程，实现设计-修改-再分析自动化，能应用现代设计方法（至少包括试验设计、敏感度分析、响应面建模、参数优化、参数识别、可靠性设计、鲁棒性设计）实现综合优化和自动化分析。软件涉及的学科包括几何造型、结构分析、计算流体力学、控制、动力学、冲击碰撞、震动噪声和疲劳等领域。要求能够集成这些学科所涉及到的CAD/CAE 商用软件、以及用户自开发的（基于C/C+、Visual Basic、Fortran、Java以及其他编程语言）的程序代码。OPTIMUS 具备形成完整的集成优化设计综合环境，能够很方便地集成已有的成熟仿真工作流程并且自动运行。OTIMUS建立的工作流应能作为模板保存使用。工作流的管理可以定制，并支持远程调用和基于计算机集群的并行运行方式，充分利用硬件资源，提升运行速度。OPTIMUS 的集成优化能力及可靠性经过十年以上业界工程验证，达到通用商业化工程软件水平，在国内外有广泛的应用。OPTIMUS具备强大的设计优化能力，内置经多年验证的企业级优化算法库，帮助用户解决各种优化问题。包括单目标优化、多目标优化、局部优化、全局优化、连续量优化、离散量优化、参数标定等。各种优化算法的参数设置直观、简洁，并有完整的帮助文档对各种算法及其参数设置进行解释。另外，OPTIMUS提供多学科软件集成的平台，具有集成商用CAD/CAE软件的通用接口，如UG、Pro/Engineer、CATIA、SolidWorks、PATRAN、NASTRAN、ADAMS、ANSYS、ABAQUS、MATLAB/Simulink、dSPACE、AMESIM、Star-CD、FLUENT、LS-DYNA、ANSA、MADYMO 等。此软件给以后的类似的研究提供了一个参考。6.2.2 出现的问题出现的问题在实验验证方面可能会出现，因为学校及公司暂无比较高端的实验室及仪器能够对优化固晶臂的性能进行测试及与优化前的结构较实验。43 小结长期以来我国的半导体制造设备研发一直局限于对国际主流机型的被动跟随模仿，研究工作停留在使用现有模块快速集成组装为整机的表面层次，缺乏对设备共性核心技术的持续深入研究。共性核心技术的欠缺已经成为导致我国微电子制造装备业与国际主流水平巨大差距的重要因素之一。打破具体设备的界限对运动控制等共性核心技术进行集中深入的研究是目前实现国内微电子制造装备行业跨越式发展十分紧迫的任务。新型的半导体封装设备等对机械部件的要求集中体现在对精度和速度同时的超高要求上。在设备设计中精度和速度上的要求是一对难以调和的矛盾。精度上的要求必然要减小设备的运行速度，速度的提高也一定会降低精度的指标。因此对精度和速度同时的超高要求是半导体封装设备等设备的开发的核心技术难点。前人也对LED粘片机的核心部件固晶臂做了研究，但是只局限于简单的静力学分析，大部分结构设计还是靠经验来完成，这大大阻碍了作为极端制造技术在LED封装领域的发展。全自动LED粘片机属于新一代的半导体封装设备，它对运动指标的极限要求远远超越了一般运动控制系统的能力范畴。现在对LED封装设备提出的要求是每小时固晶18000次以上，也就是说每秒钟固晶臂来回转动5次以上，固晶壁的末端的加速度是很大的，而且要有很好的起、停特性。针对这类设备的运动控制技术研究也在广度和深度上大大超出一般意义上的运动控制。不再局限于常规的运动控制器和运动控制算法，而是同等地涉及到作为完整运动系统的有机组成部分的机械结构、电机/驱动以及控制器/算法。本文主要在机械结构上做相应的研究，以下是以机械结构为背景所作的分析。高精度的要求需要设备具有在高速运动下抵抗振动的极大刚度，通常对应着厚重的机械结构；而极高的速度要求又必需轻质的结构以便尽量减轻负载。因此对高精度和高速度的要求促使机械结构设计向两个截然相反的方向发展，存在着本质的矛盾。这也正是新型半导体封装设备机械结构设计的困难和挑战所在。新型半导体封装设备的送料机构，也就是固晶机构是设备的核心部件，其机械结构的设计要在保证精度所需的结构刚度的前提下，尽量减少移动件的重量以提高速度。更为重要的是，新型半导体封装设备的机械结构设计已经远远超越了常规的几何形状/公差、负载及应力/应变等静态指标而必须深入考虑共振频率和模态形状等动态因素。当设备的机械结构处在高速运动所需的极高加速度之下时，产生加速度的驱动力和相应的反作用力极易激发机械结构的共振模态，使得在低速条件下完全刚性的结构显示出显著的柔性，产生大幅的振动。机械结构在高速运动下的柔性使系统的非线性显著增加，导致基于系统线性模型的常规控制方法有效性下降。这些都极大地影响设备的性能。设备的研制急需建立一套系统、完整的在空间尺寸、负载等约束条件下实现结构优化，达到抗振能力等动态特性指标并为运动控制策略和算法提供实用依据的有效、可行的方法。针对设备机械结构的高速动态特性问题，需要进行下面三个方面的研究。首先进行针对柔性多体结构的数值方法建模和分析，建立一套准确、高效、可行的设备典型运动结构的仿真方法。设备受激产生振动时机械结构的状态不仅取决于其中单个零件本身的柔性模态，很大程度上还决定于零件间导轨等界面的交互作用，整个结构在高速运动下成为柔性多体动态系统。这种情况下复杂的柔性模态及边界和约束条件使对系统整体的建模和分析十分困难，对运动结构动态特性的整体优化及有效控制提出了极大的挑战。目前有限元等方法对物体间界面力学交互作用（赫兹接触压力、接触/脱离判断等）这样的非线性行为的分析都局限在时间域，而模态分析等频率域仿真则完全基于线性理论的前提。因此物体间非线性界面力学的理论无法应用到结构的有限元模态分析中。在实际建模分析中必须在有限元频率域理论允许的范围内策略地处理结构中零件间界面的交互作用。一般情况下零件间界面分两种情况处理：采用刚性连接的零件之间直接融为一体，不考虑界面的交互作用；导轨等界面简化为与每个滚动体对应的高刚度压缩弹簧，这一简化对于通常的导轨在预压下进入线性弹性变形区的情况是有效的，准确的弹簧刚度需要通过实验方法获得。基于有限元方法的结构模态理论模型必须与实体样机的实验模态分析结果两相对比参照，不断完善理论模型的网格划分、约束条件设置等重要因素，使理论模型逐步接近实际情况。脉冲激光电子散斑干涉仪是结构实验模态分析的强有力工具，它在使用信号源对被测物体施加一定激励的同时通过物体表面的激光散斑干涉图像获取物体各部分在激励下的应变响应，然后针对激励与应变响应这一对时间域相关的信息进行频谱分析与拟合，最终得出物体的共振频率及相应模态形状等频率域特性。脉冲激光电子散斑干涉仪通过时间域相关信号的采集与分析获取频率域参数的工作原理与更为常见的多普勒激光扫描振动测试仪非常相近。两者之间的不同之处在于激光电子散斑干涉仪在很短的一瞬间内就能获取被测物体全场的应变响应信息，而无须像激光扫描振动测试仪那样逐点扫描预先在物体表面定义的网格节点然后再根据节点信息重建物体的完整响应特性。另外，通过激光电子散斑干涉仪获得的是物体表面的空间多维应变响应而不是激光扫描振动测试仪采集的沿激光束方向的单维速度响应。因此激光电子散斑干涉仪相对于激光扫描振动测试仪在测试效率、准确性、检测信号的信息丰富程度及直接性方面具有明显的优势，是高效、精确地实施实验模态分析的必备手段。基于有限元方法的理论结构动态模型经过实验模态分析和导轨界面等效弹簧刚度实验测量（如前所述，将每个导轨滚动体简化为高刚度压缩弹簧）等关键实验手段的修正和完善后能够提供对设备机械结构共振频率及相应模态形状等重要特性的准确预测，为正确评价结构的动态特性提供有效的依据。修正和完善后理论模型可以容易地复制到类似的结构上并获得与实际情况接近的分析结果，避免了实际建造验证样机所带来的研发成本的增加和研发周期的增长。其次，在以上建立的仿真方法基础上，研究在空间尺寸、负载等约束条件下由给定理想动态特性求解对应机械结构的系统和普遍路径。这实际是前述研究的逆问题，即在能够准确计算给定机械结构（几何形状及材料特性已知）的动态特性的前提下寻找由给定动态特性及约束条件求解对应机械结构的方法。有限元方法本身就是以离散单元近似简化连续物体的数值方法，它的逆问题自然没有封闭形式的理论解。非线性优化方法是处理这一类问题的有效工具。目前已经有很多功能强大的优化软件能够和有限元分析软件接口，对有限元模型进行自动优化。对优化过程的设置是高效获得理想结果的关键。机械结构作为优化的对象需要具备合理的几何形状及相应的定义参数并规定参数的变化范围，这些都无法由分析软件自动完成而是要根据机械结构自身的特点和模态分析的大量经验来确定。此外还要规定结构的负载（质量）和材料特性等约束条件。优化目标可以设定为结构共振频率最大化或某一点振动幅度最小化。优化问题设置完成之后由优化软件在约束条件下使用结构的定义参数驱动有限元45软件进行模态分析，得到结构
