宝来轿车前轮制动器设计
40页 14000字数+说明书+任务书+开题报告+4张CAD图纸
任务书.doc
制动器装配图.dwg
宝来轿车前轮制动器设计开题报告.doc
宝来轿车前轮制动器设计说明书.doc

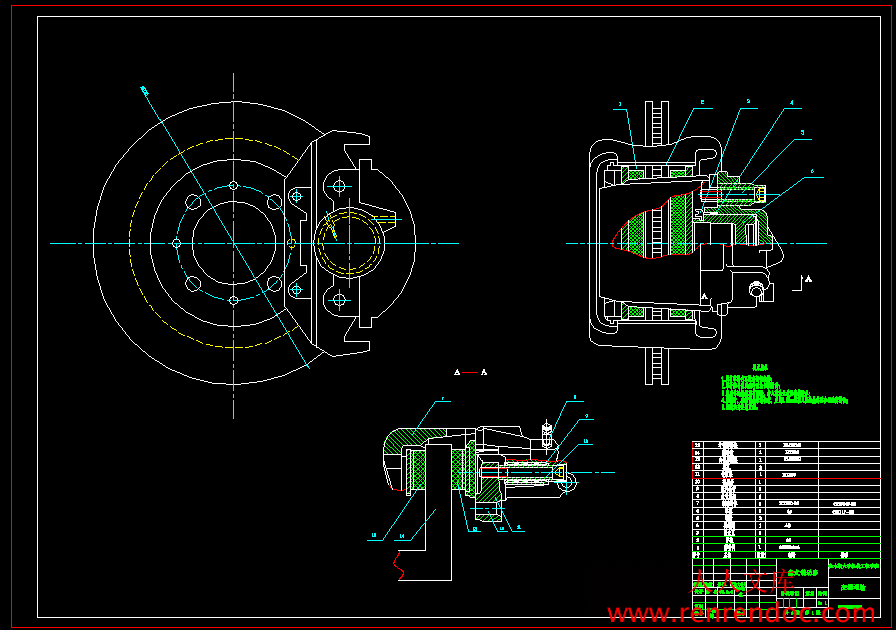

零件图3张.dwg
摘 要
汽车制动系的基本功用是使行驶中的汽车减速或停车,在下坡行驶的汽车的车速保持稳定以及使已停驶的汽车在原地或坡道上驻留不动的机构。汽车制动系直接影响着汽车的安全性和停车的可靠性。随着高速公路的迅速发展和车速的提高以及车流密度的日益增大,为了保证行驶安全、停车可靠,汽车制动系的工作可靠性显得日益重要。也只有制动性能良好、制动系工作可靠的汽车才能充分发挥其动力性能。
汽车的制动系是汽车行车安全的保证,许多制动法规对制动系提出了许多详细而具体的要求,这是我们设计的出发点。
从制动系的功用及设计的要求出发,依据给定的设计参数,进行方案论证。对各种形式的制动器的优缺点进行了比较后,选择了前盘后鼓的形式。这样既保证了较高的制动效能又有很好的稳性。
关键词 制动系; 制动盘; 摩擦块; 制动效能
目 录
摘 要….I
Abstract...II
第 1 章绪论3
1.1汽车制动系概述3
1.2汽车制动器的工作原理5
1.3毕业设计的目的和意义6
第 2 章制动器结构型式及选择8
2.1鼓式制动器的结构型式及选择8
2.2盘式制动器的结构型式及选择9
2.2.1定钳盘式制动器11
2.2.2浮钳盘式制动器12
2.2.3全盘式制动器12
2.3盘式和鼓式制动器比较13
第 3 章制动系的主要参数及其选择15
3.1制动力与制动力分配15
3.1.1制动时前、后轮的地面法向反作用力15
3.1.2前、后制动器制动力的理想分配曲线17
3.2具有固定比值的前、后制动器制动力与同步附着系数19
3.3制动器的制动力矩20
3.4利用附着系数与制动效率21
第 4 章制动器的设计计算23
4.1原始数据和技术参数23
4.2参数选择以及数据计算23
4.2.1盘式制动器主要参数的确定23
4.2.2摩擦块磨损均匀性验证24
4.2.3紧急制动时前后轮法向反力及附着力距24
4.2.4同步附着系数的确定25
4.2.5制动器的效率26
4.2.6制动力矩以及盘的压力26
4.2.7同步附着系数的验算27
4.2.8摩擦衬块的磨损特性的验算27
第 5 章制动驱动机构的结构型式选择与设计计算28
5.1制动驱动机构型式28
5.1.1简单制动系28
5.1.2动力制动系28
5.1.3伺服制动系29
5.2分路系统30
5.3液压制动驱动机构的设计计算31
5.3.1制动轮缸直径d的确定31
5.3.2制动主缸直径do的确定31
5.3.3制动踏板力Fp32
5.3.4制动踏板工作行程Sp32
总 结34
参考文献35
致 谢….36
- 内容简介:
-
佳木斯大学毕业论文(设计)任务书学院: 机 械 工 程 专业: 交 通 运 输 班级: 2002 级 二 班 指导教师: 江 丽 炜 学生姓名: 徐 杰 2006年 4 月 26 日佳 木 斯 大 学毕业论文(设计)任务书姓名:徐杰学院: 机械工程系别: 动力工程专业:交通运输班级:二班学籍号:0208324225毕业论文(设计)题目:奥迪轿车前轮制动器设计论文(设计)研究目的与内容:目的:汽车制动系的基本功用是使行驶中的汽车减速或停车,在下坡行驶的汽车的车速保持稳定以及使已停驶的汽车在原地或坡道上驻留不动的机构。汽车制动系直接影响着汽车的安全性和停车的可靠性。随着高速公路的迅速发展和车速的提高以及车流密度的日益增大,为了保证行驶安全、停车可靠,汽车制动系的工作可靠性显得日益重要。也只有制动性能良好、制动系工作可靠的汽车才能充分发挥其动力性能。内容:首先讲解了制动系的设计要求,然后是设计方案的论证与选择,接下来是制动器的设计与计算,制动器零件的设计与计算。其中方案的论证与选择,及制动系的设计计算是本次设计主要内容。从制动系的功用及设计的要求出发,依据给定的设计参数,进行了方案论证。选择了盘式制动器的形式。这样的制动系结构简单,工作可靠。在设计计算部分中,阐述了制动器的主要参数及其选择,对各种参数如制动器的力矩、比能耗散率同步附着系数等进行了计算,最后是制动器主要零部件的结构设计与强度计算。具体要求:(原始数据、试验方案、手段及预期结果)原始数据; 整备质量 1140 整车总质量1560轴荷分配 - 前轴空载6272 后轴空载 4900 前轴满载8200 后轴满载8100轴距 2.656 主减速比 4.111 要求:1)足够的制动能力。2)工作可靠。3)用任何速度制动,汽车都不应当丧失操纵性和方向稳定性标准,详见JB93985。4)防止水和污泥进入制动器工作表面。5)要求制动能力的热稳定性良好。具体要求详见JB393585和JB420086。6)操纵轻便,并具有良好的随动性。7)制动时制动系产生的噪声尽可能小。8)作用滞后性应尽可能短。9)摩擦衬片(块)应有足够的使用寿命。10)设置自动调整间隙机构。主要参考资料:1余志生. 汽车理论. 北京:机械工业出版社;20002陈家瑞. 汽车构造. 北京:机械工业出版社;20003王望予. 汽车设计. 北京:机械工业出版社;20004刘惟信. 汽车制动系的结构分析与设计计算. 北京:清华大学出版社:20045李炳泉 桑塔纳2000型轿车构造 北京:机械工业出版社;20006全国汽车维修专项技能认证技术支持中心编写组 北京 教育科学出版社 2004进度安排: 第1-2周 查找资料、充实数据,完成开题报告,并作外文翻译 第3-6周 计算数据,并进行设计、校核 第7-9周 绘图 第 10 周 出CAD图和整理说明书 第 11 周 准备答辩 指导教师:教研室主任: 3 毕业论文(设计)开题报告论文题目: 宝来轿车前轮制动器设计学 院: 机械工程 专 业: 学生姓名: 学 号: 0208324225 指导教师: 职 称 : 200 年 月 日开题报告填写要求1开题报告作为毕业设计(论文)答辩委员会对学生答辩资格审查的依据材料之一。此报告应在指导教师指导下,由学生在毕业设计(论文)工作前期内完成,经指导教师签署意见审查后生效。 2开题报告内容必须按文档标准格式打印或用黑墨水笔工整书写,禁止打印在其它纸上后剪贴,完成后应及时交给指导教师签署意见。3学生查阅资料的参考文献应在3篇及以上(不包括辞典、手册),开题报告的字数要在1000字以上。4有关年月日等日期的填写,应当按照国标GB/T 740894数据元和交换格式、信息交换、日期和时间表示法规定的要求,一律用阿拉伯数字书写。如“2004年9月26日”或“2004-09-26”。毕 业 论 文 开 题 报 告1、 本课题的研究意义(选题依据,课题来源,学术价值和对社会、经济发展和科技进步的意义):汽车制动系的基本功用是使行驶中的汽车减速或停车,在下坡行驶的汽车的车速保持稳定以及使已停驶的汽车在原地或坡道上驻留不动的机构。汽车制动系直接影响着汽车的安全性和停车的可靠性。随着高速公路的迅速发展和车速的提高以及车流密度的日益增大,为了保证行驶安全、停车可靠,汽车制动系的工作可靠性显得日益重要。也只有制动性能良好、制动系工作可靠的汽车才能充分发挥其动力性能。2、本课题的基本内容简介(拟解决的主要学术或技术问题和关键技术及难点,拟采取的技术手段及实施方案、预计可获得的成果,可能取得的创新之处):首先讲解了制动系的设计要求,然后是设计方案的论证与选择,接下来是制动器的设计与计算,制动器零件的设计与计算。其中方案的论证与选择,及制动系的设计计算是本次设计主要内容。从制动系的功用及设计的要求出发,依据给定的设计参数,进行了方案论证。选择了盘式制动器的形式。这样的制动系结构简单,工作可靠。在设计计算部分中,阐述了制动器的主要参数及其选择,对各种参数如制动器的力矩、比能耗散率同步附着系数等进行了计算,最后是制动器主要零部件的结构设计与强度计算。毕 业 论 文 开 题 报 告3、论文提纲:第一章:绪论第二章:制动器的结构型式及选择第三章:制动器的主要参数及其选择第四章:制动器的设计计算第五章:制动器零件设计及工艺分析第六章:技术经济性、安全性及环保分析4、研究进程计划及时间安排(计划进度、预计完成的日期,阶段性成果的形式):第1-2周 查找资料、充实数据,完成开题报告,并作外文翻译 第3-6周 计算数据,并进行设计、校核 第7-9周 绘图 第 10 周 出CAD图和整理说明书第 11 周 准备答辩毕 业 论 文 开 题 报 告5、参考文献目录:1余志生. 汽车理论. 北京:机械工业出版社;20002陈家瑞. 汽车构造. 北京:机械工业出版社;20003王望予. 汽车设计. 北京:机械工
