基于1BF-160型拔杆粉碎还田机设计

32页 9300字数+说明书+任务书+实习报告+开题报告+11张CAD图纸【详情如下】

任务书.doc

传动轴.dwg

刀轴.dwg

基于1BF-160型拔杆粉碎还田机设计开题报告.doc

基于1BF-160型拔杆粉碎还田机设计说明书.doc

大锥轮.dwg

实习报告.doc

小锥.dwg

工作图.dwg

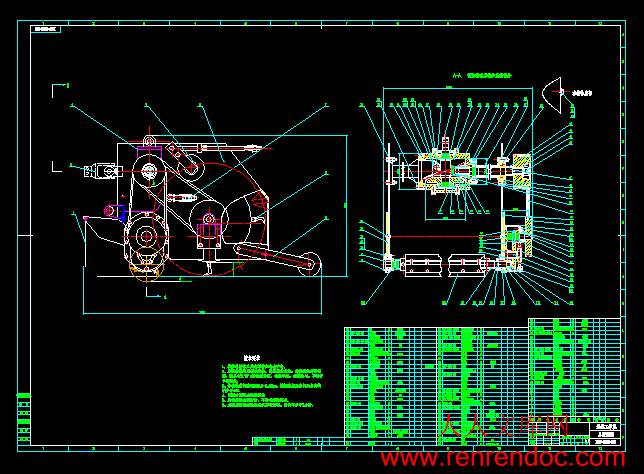

总装配图.dwg

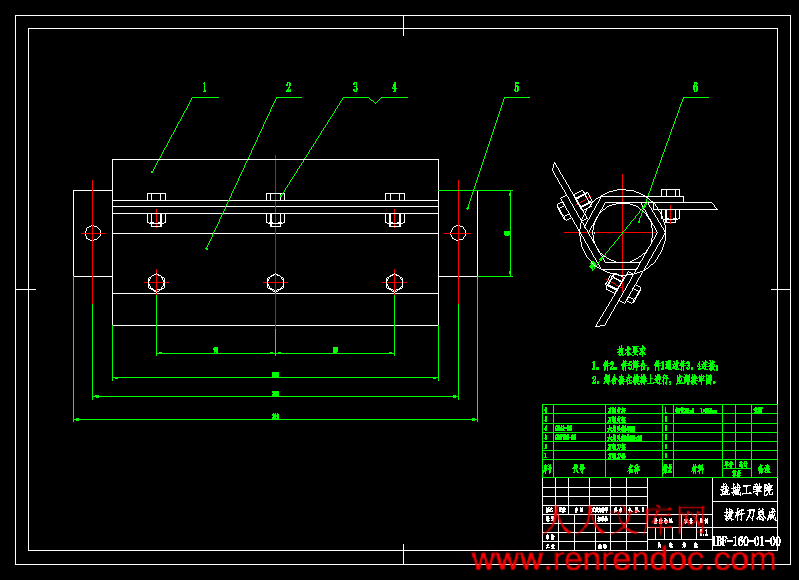

拔杆刀总成.dwg

粉碎机箱体.dwg

课题申报表.doc

轴1.dwg

齿5.dwg

齿轮轴.dwg


目    录

1 前言1

2 总体设计2

2.1拔杆粉碎还田机与拖拉机的联结2

2.2 拔杆粉碎还田机的配置2

2.3 拔杆部分3

2.3.1拔杆机现状3

2.3.2 对拔杆机的要求4

2.3.3 本课题拔杆机选择4

2.3.4 拔杆机工作原理5

2.3.5 本课题拔杆机的技术解决方案5

2.3.6 本拔杆机的优点6

2.3.7 通轴刨刀的设计7

2.2.8拔杆刀轴入土深度可调设计7

3 部件设计8

3.1 侧边齿轮箱总成8

3.2 刀轴总成9

4 设计计算10

4.1 运动计算10

4.2动力计算11

4.3 主要零件的应力计算及强度校核15

4.3.1 圆锥齿轮主要零件的应力计算及强度校核15

4.3.2直齿圆柱齿轮17

4.4 轴与齿轮的计算.......22

5 使用维护与保养... 27

6 结论29

参考文献30

致    谢........31

附    录.........32



1前言

   机械化秸秆粉碎直接还田技术, 就是用秸秆粉碎机将摘穗后的玉米及高粱、小麦等农作物秸秆就地粉碎, 均匀地抛洒在地表, 随即翻耕入土, 使之腐烂分解,直接还田。这种机械化秸秆粉碎直接还田技术, 不仅能够改善土壤结构, 增加土壤有机质含量, 减少病虫害, 培肥地力, 延缓土壤板结, 增强保水保肥能力, 而且能够争抢农时, 节省劳动力, 减轻农民朋友的劳动强度, 同时也是充分利用秸秆资源、减少秸秆焚烧、保护大气环境、发展生态农业、实现有机农业和可持续发展农业的重要保证。

   发达国家在还田机具的研制和生产上起步较早,美国万国公司于20世纪60年代初首次在联合收割机上采取切碎机对秸秆进行粉碎还田,其后研制了与90KW拖拉机配套的60型秸秆切碎机。英国在20世纪80年代初在收获机上对秸秆进行粉碎,并采用梨式耙进行深埋。日本采用的是半喂式联合收割机后面安装切草装置,一次能完成收获和秸秆粉碎。我国机械化秸秆还田回收起源于20 世纪80 年代,发展速度较慢,主要开发的产品是与中小型拖拉机配套使用的秸秆粉碎还田机具。

   目前国内生产的秸秆还田机械种类繁杂, 且功能单一, 有的只粉碎秸秆不能灭茬, 或秸秆粉碎后不能充分掩埋, 撒落在地表, 不易沤制, 影响播种和种子发芽。若秸秆粉碎和旋耕灭茬分两次作业, 又会增加作业成本。同时, 现有机具作业时还存在运转平稳度差, 动力传递可靠系数小, 无安全保障, 秸秆粉碎率低, 不能铲除作物根茬等缺陷。

   本课题所设计的1BF-160型拔秆粉碎还田机是为金马-500型拖拉机配套设计的农机具,该农机具具有拔杆和粉碎的作用。可以把拔杆机和粉碎机技术运用于同一台机子上,设计、计算与50马力轮式拖拉机相匹配的拔秆粉碎还田机的传动系统和动力参数;设计与拖拉机悬挂以及连接的机构;设计拔杆机和粉碎两个组成部件以及一个传动系统的结构,绘制部件图。最终设计的拔秆粉碎还田机能够达到, 拔杆机和粉碎两个工作部件,能各自独立作业,共用一个传动系统,即通过换装不同的组成部件可实现不同项目的作业,由于该产品具有一机两用的功能,因此具有较好地适用性和一定先进性。



内容简介:
毕业设计任务书课题: 1BF-160型拔杆粉碎还田机设计 专 业 机械设计制造及其自动化 学 生 姓 名 黄 磊 班 级 BD机制041 学 号 0420110113 指 导 教 师 曹 兆 熊 专 业 系 主 任 吴 祥 发 放 日 期 2008年3月8日 一、设计内容设计一台拔杆粉碎还田机,与黄海金马-500型拖拉机相匹配,用于外理田间废弃物如:棉花杆、玉米杆等,将其连根拔起后粉碎还田,以变废为肥和方便于后茬作物的种植。设计的主要内容有:1总体设计 1)设计总体方案,在现有机型“锤爪式粉碎还田机”的基础上,融合“拔棉杆机”的技术,使之两机合一,以达到一次性完成拔杆、粉碎和还田作肥的目的。2)绘制总装图、田间作业状态图。2零部件设计(a) 绘制拔棉杆部件图,(b) 绘制传动轴、齿轮、带轮、齿轮箱体等零件图,(c) 有关计算、校核等。二、设计依据1课题来源:盐城拖拉机制造有限公司2产品名称:1G-160型拔杆粉碎还田机3相配套的黄海金马500型四轮拖拉机的有关技术数据 (1)动力输出轴传速(转/分) : 540/720(1000)双速 (2)轴距:1944 mm,前轮距:1250-1500 mm; 后轮距:1300-1600 mm;(3)前轮胎:8.3-24 mm,后轮胎:14.9-30 mm;(4)动力输出轴离地高度:615mm; (5)行驶速度(km/h): 0.32-30.2;41G-160型拔杆粉碎还田机主要技术参数(1)粉碎主轴转速:14001800r/min; 拔杆主轴转速:200300r/min;(2)幅宽:160cm;(3)秸秆拔净率: 96% ;(4)秸秆切碎长度: 1030毫米占9成以上;(5)生产率: 57亩/小时 7产品寿命:按5年,每年工作800小时计算。三、设计要求1 该机的性能指标应符合相关技术要求;2与主机联接方式:采用后置式三点悬挂联接;3传动方式:采用皮带和齿轮传动等;3要求拔杆刀轴入土深度可调,以及与粉碎辊筒轴相对位置可调。设计时注意重心位置,与主机联接后尽可能达到前后平衡,以减轻负荷量和提高安全性能。4拔杆粉碎还田机与拖拉机联接作业时,万向传动轴偏置角度不得大于15。田间过埂时,刀端离地高度在150250mm之间,此时万向传动轴角度不得大于30。切断动力后,拔杆粉碎还田机最大提升高度达刀端离地250mm以上;5设计图样总量:折合成A0幅面在3张以上;工具要求:应用计算机软件绘图;过程要求:装配图需提供手工草图;6毕业设计说明书按相关要求编写;7查阅文献资料10篇以上,并有不少于3000汉字的外文资料翻译;8到相关单位进行毕业实习,撰写不少于3000字实习报告;9撰写开题报告。四、毕业设计物化成果的具体内容及要求1毕业设计说明书要求: 按教务处毕业设计(论文)格式规范统一编排、打印,字数不少于1万字。2设计图纸要求:1)总装图 1 张2)田间作业状态图 1 张3)拔杆部件图 1 张4)其它零件图 若干张(待指定)3外文资料翻译(英译中)要求1)外文翻译材料中文字不少于3000字;2)内容必须与毕业设计课题相关;3)所选外文资料应是近10年的文章,并标明文章出处。五、毕业设计(论文)进度计划起讫日期工作内容备 注3月8日3月9日布置任务 3月10日3月22日调查研究,毕业实习3月23日4月5日方案论证,总体设计4月6日4月19日技术设计(部件设计)4月20日5月14日工作设计(零件设计)5月15日5月31日撰写毕业设计说明书6月1日6月4日毕业设计预答辩6月5日6月12日修改资料6月13日6月15日评阅材料6月16日6月18日毕业答辩6月19日6月21日材料整理装袋六、主要参考文献1. 王文斌机械设计手册J北京:机械工业出版社,2004.8.2. 中国农业机械化科学研究院.农业机械手册(上册)M.北京:机械工业出版社, 1988.3. 桑正中.农业机械学(上册)M.北京:机械工业出版社,1985.4. 吴宗泽.机械结构设计M.北京:机械工业出版社,1988.5. 北京农业工程大学.农业机械学M.北京:中国农业出版社,1999.6. 辛一行.现代机械设备设计手册M.北京:机械工业出版社,1996.7. 李益民.机械制造工艺设计手册M.北京:机械工业出版社,1995.8. 胡家秀.机械零件设计实用手册M.北京:机械工业出版社,1999.9. 周开勤.机械零件手册M.第四版.北京:北京教育出版社,1994.七、其他八、专业系审查意见系主任: 年 月 日九、机械工程学院意见院长: 年 月 日6 毕业设计开题论证报告专 业 机械制造设计及其自动化 学生姓名 黄 磊 班 级 BD机制041 学 号 0420110113 指导教师 曹兆熊 完成日期 2008年4月5日 课题名称:1BF-160型拔杆粉碎还田机设计一、课题来源、课题研究的主要内容及国内外现状综述1.课题来源:本课题来源于生产实际。1BF-160型拔杆粉碎还田机与黄海金马-50型拖拉机相匹配,能够将棉花、玉米等秸秆连根拔起后粉碎还田,以变废为肥和方便于后茬作物的种植。本课题是在现有机型“锤爪式粉碎还田机” 的基础上改进设计,主要研究和解决秸秆在粉碎前如何连根拔起等问题。2.课题研究的主要内容:1)设计总体方案:在现有机型“锤爪式粉碎还田机” 的基础上,融合“拔棉杆机的技术,使之两机合一,以达到一次性完成拔杆、粉碎和还田作肥的目的;2)绘制总装图、田间作业状态图;3)设计零部件: 包括绘制拔棉杆部件图,绘制传动轴、齿轮、带轮、齿轮箱体零件图等。主要零件进行强度计算和校核。3国内外现状综述:1)国外在保护性耕作技术的实施中,并不过分强调完全的免耕(零耕作),而是多采用覆盖耕作、少耕与免耕播种相结合,覆盖耕作、少耕被作为保护性耕作技术路线中必不可少的环节,这样做并不仅只是为了防止秸秆对播种机的堵塞,而是基于这种做法对作物生长有利的科学实践与认识,收到较好的效果 。 2)美国保护性耕作机具是配套的、构成系列产品,保护性耕作机具的研制与使用被放在很重要的位置。我国对免耕播种机的研制与发展很重视,将耙、除草机、深松机等耕作机具放在相对次要的位置。实际上,美国的保护性耕作机具在设计上并不要求将秸秆切得很碎,不使用秸秆粉碎机和旋耕机。而我国为了解决免耕播种机的堵塞问题,不得不大量使用秸秆粉碎机和旋耕机,正是因为我国缺乏开发像美国那样的保护性耕作配套机具。因此,建议引进美国保护性耕作机具的主要类型为:条状少耕机(Min-Ti ll Ripper)、松土除草机(Cultivators) 和联合作业机(Combination Tools)。3)我国从80年代开始就有不少企业从事农作物秸秆粉碎还田的研究与生产。到1998年,全国拥有各种秸秆粉碎还田机11万台,较上年增加 2.79万台;1998年全国推广秸秆粉碎还田面积1040万公顷,较上年增长了309万公顷。总体归纳起来,秸秆粉碎还田机的发展趋向,有以下几个主要方面。大中型拖拉机配套机型成为发展的方向。以往我国的秸秆粉碎还田机主要是配套小型四轮拖拉机的,与大知中型拖拉机相配套的秸秆还田机的数量增长较快,大中机型成为主要发展方向。原因是配套小四轮的小型还田机,生产效率低,粉碎效果亦不太理想。另外,目前农民购买秸秆还田机也想像购买联合收割机一样,把还田机作为一种赚钱的工具。在河南省,机械粉碎秸秆还田每亩收费达10元,1台6000余元的秸秆还田机,一年作业两个季度,基本上就可以收回投资。因而,农民愿意购买作业效率高,作业质量好的大中型秸秆还田机。新商品开发进程加快过去我国的秸秆粉碎还田机主要是卧式结构的甩刀式或锤爪式两种。而近两年,新机型涌现出很多。从结构上看,有天津市富康农业开发有限公司研制开发的新型鞭式秸秆根茬切碎还田机,其刀具为仿三节鞭式,爆发力大,不仅能粉碎地上的秸秆,还可以切碎地下的玉米根茬;河北省栾城县农机所研制的立式双轴切碎机。悬挂于拖拉机前部,双轴垂直于地面,对于玉米等作物秸秆,也有较好的切碎效果。从原理讲,山东定陶县兴农机械厂的玉米秸秆还田机则改变过去习惯的旋转刀式原理,采用了剪切式原理,采用了剪切式原理,用上下运动的切刀把玉米秸秆切成了3-5厘米的短节。秸秆还田机的功能在扩展,走向复合式作业。传统的秸秆粉碎还田只能完成秸秆粉碎一项作业。无论式片刀还是锤刀都不能入土。而如今,秸秆还田机除了粉碎地表上的秸秆外不少机型还可以完成灭茬作业。如前面提到的天津富康农业开发公司的新型鞭式秸秆根茬切碎还田机,还有山东郓城黄泥岗工业集团公司的jc-118型分离式秸秆灭茬还田机,山东滕州市丰田机械有限公司的jhm-130型玉米秸秆还田灭茬机等。既可以粉碎秸秆,又可以完成对玉米根茬的破碎作业。联合收割机增设秸秆切碎装置目前我国生产的小麦联合收割机,基本上都没有配置秸秆切碎装置。而现在小麦收割机在我国又有很大的保有量,因此,不少企业便盯上它。因此,不少企业对秸秆还田机进行了改进,变换刀片或改变转速,以实现既能粉碎玉米秸秆,又能粉碎小麦秸秆的要求。现在看来,大部分机型也能满足这一要求,只是粉碎小麦秸秆的效果尚不够理想。同时,还有一些单位正在进行将秸秆还田机与播种机或与深松机相结合的尝试,以此来增加还田机的功能,从单一的秸秆还田,向灭茬、播种或深松作业等的复合作业方向发展。扩展功能,提高效益,节省成本,这也是秸秆粉碎还田机发展的必然方向,市场竞争的必然结果。二、本课题拟解决的问题1拨杆刀辊与与粉碎还田机构的结合问题;2拔杆粉碎还田机与拖拉机联接方式、配置方式以及传动方式;3要求拔杆刀轴入土深度可调,以及与粉碎辊筒轴相对位置可调。;4重心问题:要求拔杆粉碎还田机与主机联接后尽可能达到前后平衡,以减轻负荷量和提高安全性能;5拔杆粉碎还田机与拖拉机联接作业时,万向传动轴偏置角度不得大于15。田间过埂时,刀端离地高度在150250mm之间,此时万向传动轴角度不得大于30;切断动力后,拔杆粉碎还田机最大提升高度达刀端离地250mm以上;6.有关性能指标满足农艺规范;7.结构紧凑,效率高,满足国家标准。三、解决方案及预期效果解决方案:1.在秸秆粉碎装置的前端安装拔杆刀辊,通过侧边传动机构与粉碎刀辊实现连接和传动;2.拔杆粉碎还田机与拖拉机之间采用三点悬挂联接、偏置和侧边传动方式;3.拔杆和粉碎刀辊设计为可拆卸机构,使拔杆刀辊相对于粉碎刀辊位置可调;4.拔杆刀轴采用空心轴,以增加其弹性和减轻重量。 5.采用Matlab优化排列,使重心尽可能前移,使万向轴的传动角度尽可能小,使过埂时尾部尽可能台高;6.尽量采用标准件、外购件,以降低制造成本和增加制造质量;预期效果:1. 既能拔杆也能粉碎秸秆,实现拔秆、粉碎、还田复式作业;2. 更换刀辊方便可靠,使用灵活安全;3. 各项性能指标满足农艺要求;4. 各零部件的设计及图纸的绘制符合国家标准规定。四、课题进度安排3月10日3月22日毕业实习阶段。毕业实习,查阅资料,到多个公司实践,撰写实习报告。3月23日4月5日开题阶段。提出总体设计方案及草图,填写开题报告。4月6日5月14日 设计初稿阶段。完成总体设计图、部件图、零件图。5月15日5月31日 中期工作阶段。完善设计图纸,编写毕业设计说明书,中期检查。6月1日6月4日毕业设计预答辩。6月5日6月12日毕业设计整改。图纸修改、设计说明书修改、定稿,材料复查。6月13日6月15日毕业设计材料评阅。6月16日6月18日毕业答辩。6月19日6月21日材料整理装袋。五、指导教师意见 年 月日六、专业系意见 年 月日七、学院意见 年 月日5盐城工学院本科生毕业设计说明书 2008目目 录录1 前言 .12 总体设计 .22.1 拔杆粉碎还田机与拖拉机的联结.22.2 拔杆粉碎还田机的配置 .22.3 拔杆部分 .32.3.1 拔杆机现状.32.3.2 对拔杆机的要求 .42.3.3 本课题拔杆机选择 .42.3.4 拔杆机工作原理 .52.3.5 本课题拔杆机的技术解决方案 .52.3.6 本拔杆机的优点 .62.3.7 通轴刨刀的设计 .72.2.8 拔杆刀轴入土深度可调设计.73 部件设计 .83.1 侧边齿轮箱总成 .83.2 刀轴总成 .94 设计计算 .104.1 运动计算 .104.2 动力计算.114.3 主要零件的应力计算及强度校核 .154.3.1 圆锥齿轮主要零件的应力计算及强度校核 .154.3.2 直齿圆柱齿轮.174.4 轴与齿轮的计算.225 使用维护与保养 . 276 结论 .29参考文献 .30致 谢.31附 录.32盐城工学院本科生毕业设计说明书 2008 11 前言机械化秸秆粉碎直接还田技术, 就是用秸秆粉碎机将摘穗后的玉米及高粱、小麦等农作物秸秆就地粉碎, 均匀地抛洒在地表, 随即翻耕入土, 使之腐烂分解,直接还田。这种机械化秸秆粉碎直接还田技术, 不仅能够改善土壤结构, 增加土壤有机质含量, 减少病虫害, 培肥地力, 延缓土壤板结, 增强保水保肥能力, 而且能够争抢农时, 节省劳动力, 减轻农民朋友的劳动强度, 同时也是充分利用秸秆资源、减少秸秆焚烧、保护大气环境、发展生态农业、实现有机农业和可持续发展农业的重要保证。发达国家在还田机具的研制和生产上起步较早,美国万国公司于20世纪60年代初首次在联合收割机上采取切碎机对秸秆进行粉碎还田,其后研制了与90KW拖拉机配套的60型秸秆切碎机。英国在20世纪80年代初在收获机上对秸秆进行粉碎,并采用梨式耙进行深埋。日本采用的是半喂式联合收割机后面安装切草装置,一次能完成收获和秸秆粉碎。我国机械化秸秆还田回收起源于20 世纪80 年代,发展速度较慢,主要开发的产品是与中小型拖拉机配套使用的秸秆粉碎还田机具。 目前国内生产的秸秆还田机械种类繁杂, 且功能单一, 有的只粉碎秸秆不能灭茬, 或秸秆粉碎后不能充分掩埋, 撒落在地表, 不易沤制, 影响播种和种子发芽。若秸秆粉碎和旋耕灭茬分两次作业, 又会增加作业成本。同时, 现有机具作业时还存在运转平稳度差, 动力传递可靠系数小, 无安全保障, 秸秆粉碎率低, 不能铲除作物根茬等缺陷。 本课题所设计的 1BF-160 型拔秆粉碎还田机是为金马-500 型拖拉机配套设计的农机具,该农机具具有拔杆和粉碎的作用。可以把拔杆机和粉碎机技术运用于同一台机子上,设计、计算与 50 马力轮式拖拉机相匹配的拔秆粉碎还田机的传动系统和动力参数;设计与拖拉机悬挂以及连接的机构;设计拔杆机和粉碎两个组成部件以及一个传动系统的结构,绘制部件图。最终设计的拔秆粉碎还田机能够达到, 拔杆机和粉碎两个工作部件,能各自独立作业,共用一个传动系统,即通过换装不同的组成部件可实现不同项目的作业,由于该产品具有一机两用的功能,因此具有较好地适用性和一定先进性。1BF-160 型拔杆粉碎还田机设计 22 总体设计设计的总体方案,在现有的机型“锤爪式粉碎还田机” 的基础上,融合“拔棉杆机的技术,使之两机合一,以达到一次性完成拔杆、粉碎和还田作肥的目的。粉碎还田机包括万向节传动总成,整体主梁悬挂总成、中央齿轮箱、侧支承、刀轴和机罩总成。中央齿轮箱由动力输入轴、动力输入轴轴承壳,主动伞齿轮、从动伞齿轮、动力输出轴、承壳、箱体、箱盖、轴承、油封和螺栓组成。其特征是动力输入轴轴承壳向齿轮箱的前上方伸出与整体主梁悬挂总成联接,动力输出轴伸出动力输出轴轴承壳与刀轴联接。在锤爪式粉碎还田机机壳上装一齿轮箱,由中央齿轮箱经带传动系统传到拔杆齿轮箱,在齿轮箱里经齿轮传动传到拔杆刀轴。粉碎还田机按普通的分类方式大致可以分为卧式和立式,由于卧式的使用比较普遍,所以本次课题的粉碎还田机选择卧式。2.1 拔杆粉碎还田机与拖拉机的联结作业机和拖拉机的联结方式有:悬挂式、半悬挂式、牵引式等几种。悬挂式挂接是用拖拉机上的悬挂机构将作业机与拖拉机联结在一起成为作业机组,机组在道路上行进或在地头转弯时,利用拖拉机的液压机构将作业机全部或局部提起,这种挂接方式,不仅是在移动状态下进行工作的各种机械如犁、耙、中耕机、播种机、喷雾机、收获机等已经广泛采用,而且对于某些固定作业的机械在移动地点时,也采用了这种技术。悬挂式机组具有许多优点:a机动性高 作业机在悬起后,由于机器本身不与地面接触,因而拖拉机不因带有农具而影响它的原有的机动性,转向方便灵活,回转半径小,空行时间少,道路行驶速度高,机组的通过性能好。b结构简单,重量轻 悬挂式作业机因系直接与拖拉机结成一体,不需设置行走轮、牵引装置和工作部件提升机构。故结构紧凑,可节约钢材,减轻机器重量,减低制造成本。c可以改善拖拉机的牵引性能 由于悬挂式作业机是和拖拉机结成一体,因此作业机的重量以及工作阻力的铅垂分力,都有可能转移到拖拉机上,增加拖拉机后轮的载荷,从而提高拖拉机轮胎与土壤附着力。由此,本设计确定为全悬挂方案。2.2 拔杆粉碎还田机的配置 拔杆粉碎还田机有正配置和偏配置,根据任务书要求选择正配置。 拔杆粉碎还田机采用两极或多级减速,其最后一级传动装置的配置有两种方案:a侧边传动;b中间传动。盐城工学院本科生毕业设计说明书 2008 3比较:中间传动多用于正配置的拔杆粉碎还田机,动力从中间传至刀轴,整机受力均匀,刚性好,但有漏粉碎现象,需装备换挡装置和漏粉碎装置,因此齿轮箱结构复杂。侧边转动都用于偏至的旋耕机,作业是不漏粉碎,容易调速。对于本科题第一方案较好。因此,整体设计为拔杆粉碎还田机,采用三点悬挂式与拖拉机连接,偏配置侧边传动。775250150耕作地面耕作位置运输位置728 图 2-1 拔杆粉碎还田机机动原理图拔杆粉碎还田机与拖拉机联接作业时,万向传动轴偏置角度不得大于 15。田间过埂时,刀端离地高度在 150250mm 之间,此时万向传动轴角度不得大于 30。切断动力后,拔杆粉碎还田机最大提升高度达刀端离地 250mm 以上;动力输出轴离地 615mm。2.3 拔杆部分起拔机构是棉柴收获机的关键部件,起拔性能的好坏,对于以后的作业直接影响整机的性能。拔杆机主要用于玉米和棉柴的拔除作业。现有的各种拔杆机虽然作业质量能基本满足农艺要求,但结构复杂、价格高、通过性差、操作不方便,推广工作受到了一定限制。针对上述情况我们研制了拔杆粉碎还田机。2.3.12.3.1 拔棉杆的现状拔棉杆的现状 我国虽然自60 年代中期就开始了对棉柴收获机械的研制工作, 但由于种种原因, 至今还没能研制成功一种理想的机型, 推向市场, 应用于棉田。所以广大棉农还是“面向黄土, 背朝天”, 据测定, 人工用手拔棉柴的提拔阻力为40120 kg/ 1BF-160 型拔杆粉碎还田机设计 4株, 可见其劳动强度特别大。面对广大棉农的呼声, 加速研制棉柴收获机械, 应得到有关领导部门和农机科研单位的高度重视和支持, 尽快研制、开发出较理想的、适宜我国农艺要求的机型, 早日实现棉柴收获机械化。我国现在研制的棉柴收获机械的“收获”, 是指把摘拾完棉絮、扎根于土壤中并处于生长状态的棉柴, 用铲切或提拔的方法, 使棉根脱离土壤, 弄到地面上来。到目前为止, 还都是单纯地进行“收获”作业, 没有考虑到“联合收获”的问题, 如“收获”、捡拾、集束、打捆、运输、切断及粉碎等一次完成。A机型我国研制的棉柴收获机械按结构设计分, 有悬挂式、牵引式、锄铲式、拔辊式、链条式、连杆式和圆盘式等。就目前看, 多数倾向于与动力机配置采用前悬挂式, 起拔机构采用拔辊式。B种类按收获原理分, 我国研制的棉柴收获机械归纳起来可分为两大类, 即铲切式和提拔式。a铲切式收获机械。这类机械的收获部件, 一般设计成一个特殊形状的大锄铲, 工作时使铲入土一定深度穿行, 由此切断棉根,并使棉柴向上抬起, 有的后面牵引一耧耙, 把棉柴集成堆。这种棉柴收获机械结构简单, 制造和使用容易, 但消耗动力大, 残留棉根较多, 铺放不整齐, 棉农不太欢迎。b.提拔式收获机械。这类机械的收获部件多数采用对辊式, 也有的采用连杆式、圆盘式或是链条式。这类机械的工作过程是当动力机前进时, 起拔部件遇到棉柴即能迅速把它夹住, 在动力机继续前进的同时, 起拔部件把棉根从地下提拔到地面上来, 然后由输送机械把棉柴从机械侧面送出, 成条状斜躺在地面上。这类机械结构较复杂,消耗动力较少, 残留棉根较少, 铺放整齐, 棉农较欢迎。我国70 年代研制的棉柴收获机械多数是利用铲切原理设计制造的, 与动力机的配置多采用后牵引式。90 年代研制的棉柴收获机械, 多数是利用提拔原理设计制造的, 与动力机的配置多采用前悬挂式, 这便于操这便于操作者观察、使用。由于棉柴长势特殊,没有一定规律, 主秆与枝杈坚硬如木材, 要实现机械收获, 确实难度很大。本课题目的在于提供一种与粉碎还田机结合,能使之两机合一,以达到一次性完成拔杆、粉碎和还田作肥的目的。2.3.22.3.2 对拔杆机的要求对拔杆机的要求 要求拔杆刀轴入土深度可调,以及与粉碎辊筒轴相对位置可调。设计时注意重心位置,与主机联接后尽可能达到前后平衡,以减轻负荷量和提高安全性能。2.3.32.3.3 本课题拔杆机的选择本课题拔杆机的选择目前使用较多的是一种圆盘式拔棉柴机, 靠的是把棉柴卡入圆盘上的锯齿内, 通过拖拉机的前进, 利用地轮传递扭矩使得圆盘转动与机具前进的差值, 达到拔和拉的效果来拔出棉柴。在土壤较干情况下, 由于地轮传递的力矩有限, 拔断率和漏拔率太高。为了提高拔净率, 降低拔断率, 采用旋耕机的工作原理( 即由拖拉机的盐城工学院本科生毕业设计说明书 2008 5动力输出轴通过传动系统将动力以扭矩的形式直接作用于通轴刨刀, 使之做旋转运动, 切入土中使作物根茬可以翻出来) , 旋转的通轴刨刀切入土壤 3 cm5 cm 深, 直接作用于作物的根部, 达到拔和刨的效果来拔出棉柴。这样即使在土壤较干的情况下, 也会提高拔净率, 降低拔断率。拔棉柴时受力工作原理如图 2-2 所示。 图2-2 拔棉柴时受力工作原理图2.3.42.3.4 拔棉杆机的结构和工作原理拔棉杆机的结构和工作原理a.拔棉杆机主要由变速箱、皮带传动机构、通轴刨刀等组成。其结构简图如图2-3图 2-3 拔棉杆机结构简图b.工作原理1BF-160 型拔杆粉碎还田机设计 6拖拉机动力输出轴输出的动力通过万向节传递给棉柴收获机, 按一定转速比例经过变速箱、皮带传动机构传递给通轴刨刀, 当旋转刀轴上的刀刃接触棉柴根部时, 随着拖拉机的前进和刀轴的旋转迅速切入棉杆的一定深度, 把棉柴向上拔起, 被拔出的棉柴向后倾倒, 被后面的粉碎机粉碎还田。在通轴刨刀拔出棉柴的同时, 把地里的残膜刨起, 有利于残膜的回收, 减少了白色污染。2.2.52.2.5 本拔杆机的优点本拔杆机的优点棉花生产过程中, 棉柴收获是一项劳动强度最大的工作, 使用该机具后, 可以减少棉农的劳动强度, 降低生产成本, 提高生产效益。在收获棉柴的同时还可回收残膜, 避免造成土壤的白色污染。同时由于棉柴的及时收获, 避免了农民因要播种小麦而焚烧棉柴, 具有良好的社会效益。拔杆刀轴入土深度可调,以及与粉碎辊筒轴相对位置可调。该机具在工作时不受棉花行距、株距限制, 具有较强的适应能力, 操作方便, 拔净率高; 同时还可以一机多用, 有利于农业的可持续发展, 可以大批量生产和推广。2.2.62.2.6 通轴刨刀的设计通轴刨刀的设计由于通轴刨刀在作业时的入土深度只有3 cm5 cm, 因而刨刀刀片的设计在长度方面要较短。而刀轴上没有刀片的地方在工作时容易产生杂草和残膜的缠绕, 所以采用通轴刨刀的形式, 同时也可以适应不同的棉花种植行距。为此, 全轴的刨刀刀片共分配为5 组, 每组3 片刀片, 在圆周上均匀排列。每片刀片的尺寸为50mm250 mm。5组刀片的工作顺序采用1, 4, 5,2, 3, 从而减少了机具在工作中的受扭情况及机具的振动。图 2-4 通轴刨刀总成1刀辊刀锋 2.刀辊刀架 3.六角头螺栓 4.六角头螺母 5.刀辊支架 6 .刀辊支杆盐城工学院本科生毕业设计说明书 2008 72.2.82.2.8 拔杆刀轴入土深度可调,以及与粉碎辊筒轴相对位置可调设计拔杆刀轴入土深度可调,以及与粉碎辊筒轴相对位置可调设计 图 2-5 传动原理图 齿轮箱与机壳用定位销定位,用螺栓连接,在需要调节拔杆刀轴入土深度时,以定位销为圆点转动到所需的入土深度,然后用螺栓连接。1BF-160 型拔杆粉碎还田机设计 83 部件设计3.1 侧边齿轮箱总成 图 3-1 侧边齿轮箱传动箱总成,箱盖上装有供加油、通气用的加油螺塞,箱体后上部装有供检油用的检油螺塞,放油螺塞位于箱体下部。大锥齿轮、二轴标准齿轮与第二轴用花键连接。传动齿轮装载传动轴上,为过桥齿轮。刀轴花键轴中间花键与刀轴齿轮连接,两端花键与左、右刀轴内花键连接,传递动力。传动箱内的几项调整:旋耕机在使用中,由于轴承、齿轮的磨损,轴承间隙和齿轮啮合情况都会发生变化,因此,必要时应加以调整:A第一轴轴承间隙的调整第一轴轴承间隙的正常值为 0.1-0.2 毫米,当轴承间隙超过 0.5 毫米时,应加以调整。B第二轴轴承间隙的调整第二轴轴承间隙的正常值为 0.1-0.2 毫米,当轴承间隙超过 0.5 毫米时,应加以调整。C锥齿轮副啮合印痕的检查及其调整印痕的测取方法:将红丹油涂在大锥齿轮工作表面上,用手按正常工作方向转动锥齿轮轴,观察小锥齿轮工作面上印痕的大小及分布情况。D锥齿轮副赤侧间隙的调整盐城工学院本科生毕业设计说明书 2008 9适当的齿侧间隙是齿轮正常工作的条件之一。间隙过小,则润滑不良;间隙过大,运转中产生较大的冲击和噪音。总之,都将导致齿轮的加速磨损。齿侧间隙的测取方法:用保险丝或其他软金属,弯成 S 形,置于齿轮非啮合面之间,按正常工作方向转动齿轮将保险丝挤扁,然后取出,测量靠近大端处被挤压的厚度既即为齿侧间隙,正常值为 0.26-0.65 毫米,如果齿侧间隙超过 0.8 毫米,即应调整。E关于传动轴和传动轴轴端压盖与箱体之间的传动轴纸垫的数量,规定为 0.5毫米厚各一张,使用单位在拆装、保养时,务请注意不得任意增加或减少纸垫的数量,纸垫的厚度亦不得变更。F刀轴花键轴轴承间隙的调整轴承间隙的正常值为 0.1-0.2 毫米,当轴承间隙超过 0.5 毫米时,应加以调整。如果轴承间隙调好后,刀轴齿轮对称平面不和传动箱体对称平面相重合,还需进行调整,其调整方法可通过增、减刀轴左、右轴承盖与箱体之间的纸垫来达到,但纸垫的总厚度不得增加或减少,即左边增加多少右边必须减少多少,反之亦然,以防止破坏已调整好的轴承间隙。3.2 刀轴总成 1.刀轴 2.刀轴套图 3-2 拔杆刀轴焊合刀轴总成(如图 3-2 所示)由刀轴、刀轴套组成。1BF-160 型拔杆粉碎还田机设计 104 设计计算4.1 运动计算 拔杆粉碎机配套动力为 36.75 千瓦(50 马力) ,动力有拖拉机动力输出轴经一对圆锥齿轮、带传动、侧边圆柱齿轮带动刀轴旋转,传动路线图见图 4-1,有关设计依据见表 4-1. 图 4-1 传 动路线图表 4-1 设计依据动力输出轴转速(r/min)720轴距(mm)1944前轮距(mm)1250-1500前轮距(mm)1300-1600前轮距(mm)8.3-24后轮胎(mm)14.9-30动力输出轴离地面高度(mm)615刀辊转速(r/min)200-300拔杆刀轴转速(r/min)1600-1800粉碎入土深度(mm)20幅宽(mm)1600工作寿命(h)5800盐城工学院本科生毕业设计说明书 2008 11根据已有的参数,选择齿轮的个数以及齿轮的齿数如下图:表 4-2齿 数模数传动比138 6圆锥齿轮2 14 6 0.3835 1D 1962D 2301.1735 带轮3D2303Z 15 34Z 57 33.85Z 15 3.5圆柱 齿轮6Z 17 3.5 1.3334.2 动力计算4.2.1 各运动副的效率查有关文献得: 圆锥齿轮传动 =0.961圆柱齿轮传动 =0.962滚柱轴承 =0.983球轴承 =0.994万向节 =0.965带轮 =0.96 6 (4-1)额 (4-2)nT95494.2.2 动力分配 A 拖拉机动力输出轴的额定输出功率: 其额定输出功率为:=0.8=0.8500.7355=29.42 KW额发1BF-160 型拔杆粉碎还田机设计 12B 算第一轴及大锥齿轮功率,转速和扭矩1 29.420.980.96=27.68 KW53额 r/min720n1 106.36772068.2795499549nTmN KW13.2798. 068.2731z 81.35972013.279549n9549111zZzPmN r/min 7201znC 第二小锥齿轮功率,转速和扭矩2 KW04.2696. 013.2712 r/min29.195414387202112nn 24.12729.195404.2695499549211nmN D 第二轴功率,转速和扭矩 KW52.2598. 004.2632ZPP r/min29.19542Znn 70.12429.195452.2595499549nPTmN E 第二轴功率,转速和扭矩1D KW01.2598. 052.2531PPD r/min29.19541nnD 20.12229.195401.259549n9549111DDDPTmN F 刀轴和带轮功率,转速和扭矩3D盐城工学院本科生毕业设计说明书 2008 13 KW81.2295. 096. 001.256213DDPP r/min39.166523019629.19542113DDnnDD 79.13039.166581.2295499549223DDDnPTmN G 刀轴功率,转速和扭矩 KW35.2298. 081.2223DPP刀 r/min39.16553Dnn刀 92.12839.165535.2295499549刀刀刀nPTmN H 拔杆部分的计算a 带轮的功率,转速和扭矩2D KW76.2395. 001.25612DDPP r/min16511837. 129.1954nn12iDD 42.137165176.2395499549222DDDnPTmN b 第三轴和的功率,转速和扭矩3Z KW52.2399. 076.23423DZPP r/min165123DZnn 03.136165152.23954995493233ZZznPTmN c 第四轴和和的功率,转速和扭矩4Z5Z KW58.2296. 052.23234ZZPP r/min47.4348 . 31651n34inZZ1BF-160 型拔杆粉碎还田机设计 14 27.49647.43458.2295499549444ZZZnPTmN KW58.2245ZZPP r/min47.43455ZZnn 27.49645ZZTTmN KW46.2199. 096. 058.22424ZIIIPP r/min47.434n4ZIIIn 66.47147.43446.2195499549IIIIIIIIInPTmN d 拔杆刀轴和的功率,转速和扭矩6Z KW68.2196. 058.22256ZZPP r/min93.325333. 147.43456innzZ 17.63593.32568.219549n9549666ZZZPTmN KW46.2199. 068.2146ZPP拔刀 r/min93.325nn6Z拔刀 73.62893.32546.219549n9549拔刀拔刀拔刀PTmN 表 4-3 各轴与齿轮考虑传动效率后相应的功率、转速和扭距汇总于表 4-3动力轴 刀轴轴次输出轴轴1Z轴2Z 1D轴3D功 率(KW)29.4227.6827.6826.0426.5725.0122.3522.81转速(r/min)7207207201954.291954.291954.291655.391665.39盐城工学院本科生毕业设计说明书 2008 15扭距()mN 367.10359.8124.70127.24122.20128.92130.79传动比0.36841.1735总传动比0.43 齿轮轴刀轴轴次2DP3Z轴4Z5Z6Z轴功 率(KW)23.7623.5221.4622.5822.5821.6821.46转速(r/min)16511651434.47434.47434.47325.93325.93扭距()mN 137.42136.03471.66496.27496.27635.17628.73传动比 1.18373.81.333总传动比64.3 主要零件的应力计算及强度校核4.3.14.3.1 圆锥齿轮圆锥齿轮a.齿面接触疲劳强度计算见下表表 4-4 名称代号公式及依据数 值单 位材料 20CrMnTi表面硬度HRC5964HRC动力轴转速n 动720r/min计算寿命TT=10(小时)40(天)5(年)2000H齿数Z3814模数m6mm传动比i0.3684分度圆锥角3684. 0tancot3814u2112ZZ69.7720.22齿宽b40mm啮合角20材料系数EZ查机械设计手册 表 6.3 得189.8aMP使用系数AK 表 6.2 得1.75动载系数VK 图 6.10 得1.151BF-160 型拔杆粉碎还田机设计 16齿向载荷分布系数K 图 6.131.02载荷系数KKKKKVA2.05齿宽系数R31圆周速1Z度1V100060d1nVm7.16M/s齿面接1Z触疲劳强度uKTZRREH3121d)5 . 01 (5810.38MPa应力循环次数NhLNnj6019110074. 2N9210630. 5N接触疲劳寿命系数HNK机械设计 图 6.60 . 11HNK0 . 12HNK接触疲劳强度极限lim15001limH15002limHMPa安全系数HS1HS许用接触应力HHHNHSK/Hlim111HHNHSK/Hlim222 2/ )(21HHH15001H15002H1500HMPa弯曲疲劳极限limF机械设计 图 6.95001limF4202limF弯曲疲劳寿命系数FNK 11FNK12FNK弯曲疲劳安全系数FS4 . 1FS应力修正系数STY机械设计0 . 2STY盐城工学院本科生毕业设计说明书 2008 17许用弯曲应力 FFSTFFNFSYK/lim 43.57121FFMPa齿形系数FaY机械设计 表 6.497. 21FaY425. 22FaY52. 11SAY66. 12SaY计算大、小齿轮FSaFaYY值0087. 0111FSaFaYY0078. 0222FSaFaYY大齿轮数大,应按大齿轮校核齿根弯曲疲劳强度 MPa571.43 MPa17.491)5 . 01 (4213211a11uZmYYKRRFaSTF合格4.3.24.3.2 圆柱齿轮的强度计算圆柱齿轮的强度计算表 4-5 参数表名称代号公式及依据数 值 单位材料4520MnTi表面硬度HRC5863齿数Z15571517模数m33.5mm啮合角20计算寿命T2000h各齿轮转速n1651n3Z47.4344Zn47.4345Zn93.3256Znr/min传动比 i15/57/34ZZ15/17/56ZZ 3.834i1.33365i1BF-160 型拔杆粉碎还田机设计 18齿宽bdRb)105(21 bb 25b320b4 25b5206b材料系数EZ查机械设计手册 表 6.3 得189.8aMP齿轮圆周速度V100060dnV9 . 33V9 . 34V2 . 15V0 . 16Vm/s使用系数AK机械设计 表 6.2 得75. 1AK动载系数VK图 6.10 得11. 13VK11. 14VK06. 15VK03. 16VK齿间载荷分配系数K0 . 1K齿向载荷分布系数K图 6.13 555. 0/b33d 117. 0/b44d 476. 0/b55d 336. 0/b66d07. 13K0 . 14K06. 15K03. 16K齿轮转矩T03.1363T27.4964T27.4965T17.6356T载荷系数KAVKKKKK 08. 23K94. 14K盐城工学院本科生毕业设计说明书 2008 19 97. 15K86. 16K齿面接触疲劳强度H机械设计公式 6.10uudKTZEH1b25 . 22116 .16273H51.8654H34.12635H01.8225HMPa应力循环次数NhLNnj601831096. 3N8541004. 1 NN761082. 7N接触疲劳寿命系数HNK机械设计 图 6.60 . 13HNK97. 054HNHNKK13. 13HNK接触疲劳强度极限limH 图 6.81650lim3H1650lim4H1650lim5H1650lim6HMPa安全系数HS1HS许用接触应力HHHNHSK/Hlim11116503H 5 .160054HH5 .18646HMPa弯曲疲劳极限limF图 6.95004limlim3FF5006limlim5FFMPa弯曲疲劳安全系数FS4 . 1FS应力修正系数STY0 . 2STY1BF-160 型拔杆粉碎还田机设计 20弯曲疲劳疲劳寿命系数FNK机械设计 图 6.70 . 1FNK许用弯曲应力 FFSTFFNFSYK/lim 1400FMPa齿形系数aFY机械设计师手册 图 17-23 . 4a3FY11. 4a4FY3 . 4a5FY9 . 4a6FY应力修正系数saY机械设计师手册 图 17-13 6 . 13saY64. 14saY 6 . 15saY45. 16saY计算大、小齿轮FSaFaYY值0069. 010006 . 13 . 4333FSaFaYY0067. 0100064. 111. 4444FSaFaYY0069. 010006 . 13 . 4555FSaFaYY0071. 0100045. 19 . 4666FSaFaYY齿根弯曲强度FSAFaFYYTKbdm231.9613F99.10114F21.11205F31.12506FMPa经计算: 安全33HH33FF 安全44HH44FF 安全55HH55FF盐城工学院本科生毕业设计说明书 2008 21 安全66HH66FF4.4 齿轮的计算A锥齿轮 21,齿数: 381Z142Z大端模数:=6m分度圆直径: mmmzd22838611 (4-4)mmmzd8414622节锥角: (4-5)2913201538arctanarctan211zz314669291320902锥矩 (4-6)49.1211438262sin2sin22222212211zzmddR齿宽: (4-7)mmRbR4049.12133. 0齿距: (4-8)mmmp84.18614. 3 变位系数:由于 所以90131z由机械设计手册单行本机械传动图 13-1-4取45. 045. 021xx齿顶高: (4-9)mmxmha7 . 845. 016111齿根高: (4-10)mm5 . 445. 02 . 162 . 11f1xmh (4-11)mmxmhf9 . 945. 02 . 162 . 122齿顶间隙: (4-12)mmmc2 . 162 . 02 . 0齿根角: (4-13)12. 2)49.1215 . 4arctan()arctan(11Rhff 66. 4)49.1219 . 9arctan()arctan(11Rhff1BF-160 型拔杆粉碎还田机设计 22齿顶角: (4-14)71. 5)arctan(21Rhfa43. 3)arctan(12Rhfa齿顶圆锥角: (4-15)66.2466. 420211fa 12.7272. 270122fa齿根圆锥角: (4-16)ff 48.1712. 220111ff34.6566. 470222ff齿顶圆直径: (4-17)cos2aahdd mmda951.23320cos7 . 822281 mmda202.9070cos3 . 32842节锥顶点到轮毂距离: (4-18)02.3920cos7 . 8284sin21211akhdA 90.11070cos3 . 32228sin22122akhdA 大端分度圆弧齿厚: (4-19)72.11)tan22(11xxmS mmSPS12. 772.1184.1812 分度圆齿厚: (4-20)61 (22dSSS mmdSSS72.11)6cos1 (21122111 mmdSSS12. 7)6cos1 (22222222分度圆弦齿高: (4-21) mmdshha84. 8228420cos72.117 . 84cos2112111mmdshha35. 384470cos12. 73 . 34cos2222222盐城工学院本科生毕业设计说明书 2008 23 B 直齿轮(3.4)变位模数:3m齿数 153z574z压力角:2043螺旋角:0未变位时中心距:mmzzma108)5715(321)(2143总变位系数:mmxxx02 . 02 . 043 齿数比:8 . 334zzi 分度圆直径:mmmzd4515333 mmmzd17157344 基圆直径: mmdb29.42cosd33mmdb69.160cosd44 齿顶高mmmxhhaa6 . 3)(3*3 4 . 2m(4*4mmxhhaa)齿根高:mmmxchhaf15. 33)2 . 025. 01 ()(3*3 mmmxchhaf35. 43)2 . 025. 01 ()(3*4 全齿高:mmhhhfa75. 615. 36 . 3333 mmhhhfa75. 635. 44 . 2444 齿顶圆直径:mmhddaa2 .526 . 32452333 mmhddaa8 .1754 . 221712444 齿根圆直径: mmhddff5 .3175. 62452333 mmhddff5 .15775. 6217124441BF-160 型拔杆粉碎还田机设计 24 齿顶压力角:89.352 .5229.42arccosarccos333abadd 93.238 .17569.160arccosarccos444abadd 端面重合度:)tan(tan)tan(tan(214433zza 所以合格158. 1)20tan93.23(tan57)20tan89.35(tan15(14. 321 轴向重合度:0 总重合度:58. 1 C齿轮(5.6) 模数:5 . 365 mm 压力角:20齿数: 155z176z螺旋角:0分度圆直径: mmmzd5 .52155 . 355mmmzd5 .59175 . 366基圆直径:mmddb33.4920cos5 .52cos55 mmddb91.5520cos5 .59cos66齿顶高:655 . 3*aaahmhh总变位系数:mmxxx01 . 01 . 065 齿顶高mmmxhhaa85. 3)(5*5 15. 3m(6*6mmxhhaa)齿根高:mmmxchhaf025. 45 . 3) 1 . 025. 01 ()(5*5 mmmxchhaf725. 45 . 3) 1 . 025. 01 ()(6*6 全齿高:mmhhhfa875. 7025. 485. 3555盐城工学院本科生毕业设计说明书 2008 25 mmhhhfa875. 7725. 415. 3666 齿顶圆直径:mmhddaa2 .6085. 325 .522555 mmhddaa8 .6515. 325 .592666 齿根圆直径: mmhddff45.44025. 425 .522555 mmhddff05.50725. 425 .592666 齿顶压力角:97.342 .6033.49arccosarccos333abadd 82.318 .6591.55arccosarccos666abadd 端面重合度:)tan(tan)tan(tan(214433zza 所以合格149. 1)20tan82.31(tan17)20tan97.34(tan15(14. 321 轴向重合度:0 总重合度:49. 11BF-160 型拔杆粉碎还田机设计 265 使用维护与保养及使用注意事项5.1 使用维护与保养根据“防重于汉,养重于修”的原则,正确地进行维护保养是保证旋耕机正确运转、工效高、性能好、使用寿命长的重要方法。 (A)班保养(工作 10 小时)a.检查拧紧各连接螺栓、螺母,检查放油螺塞有无松动。b.检查各部位插销、开口销有无缺损,必要时添补或更换新件。开口销不得用旧件或它物替代。c.检查传动箱齿轮油油面,缺油时应添加到检查孔刚刚能流出为止,再拧紧检油螺塞。(B)一号保养(拔杆粉碎还田机工作一季)a.全部进行班保养的规定项目。b.更换齿轮油。c.检查刀轴两端轴承磨损情况和是否因油封失效而进了泥水,拆开清洗并加足黄油,必要时更换新油封。a.检查刀片是否过渡磨损,必要时更换新刀片。对于锤爪磨损较大需调整时,必须用同重量的锤爪(最大差值不得超过 20 克) ,方可调换安装在滚筒上。b.检查传动箱各轴承间隙及锥齿轮副啮合的间隙,必要时调整间隙。(C)二号保养(拔杆粉碎还田机工作一年后进行)a.彻底清除拔杆粉碎还田机上的泥土.b.放出齿轮油,进行拆卸检查.特别注意检查各轴磨损情况,安装时零件须清洁,安装好后加注新齿轮油至规定油面。c.拆洗刀轴轴承及轴承座,更换油封,安装时注足黄油。d.拆洗万向节总成,清洗十字轴滚针,如有损坏应更换。e.拆下全部刀片检查,磨损严重和有裂痕的必须更换。f.检查刀轴上的刀座是否裂开,六角孔是否损坏,刀座与刀轴管焊缝是否裂开,必要时铲去已损坏的刀座并焊上新刀座。g.修理机罩及拖板,使其恢复原状,如无法修复应更换新件。拔杆粉碎还田机不工作长期停放,万向节应拆下放置室内,垫高
