捷达轿车六档手动变速器设计
52页 17000字数+说明书+任务书+外文翻译+2张CAD图纸【详情如下】
任务书.doc

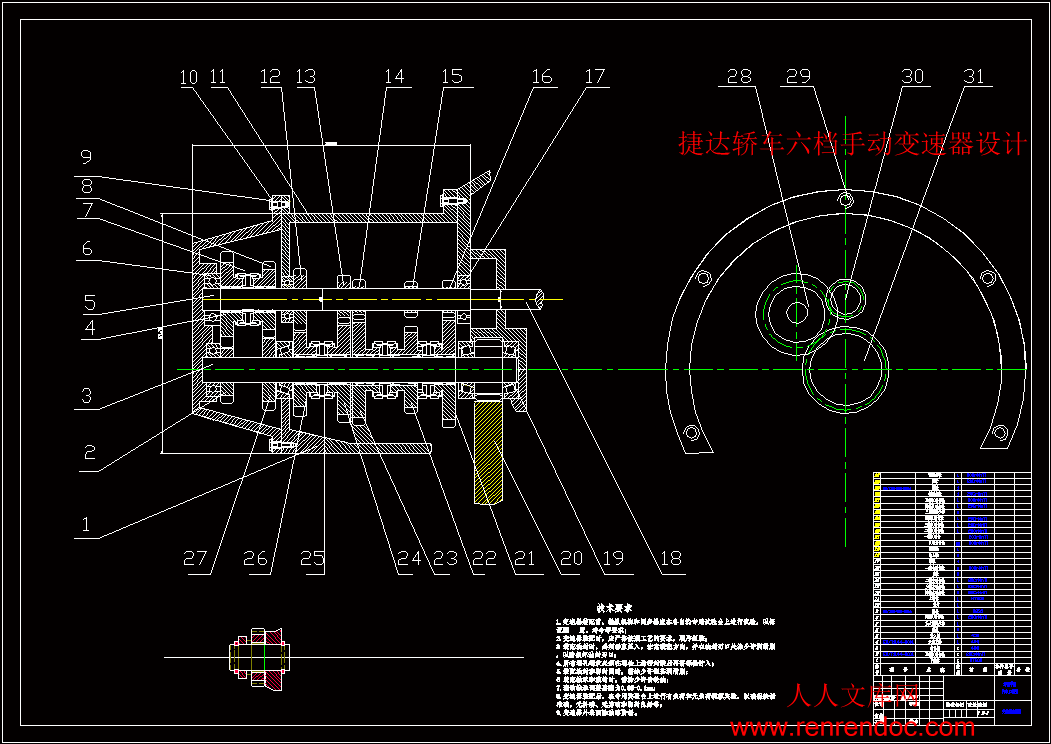

变速器装配图.dwg
外文翻译--汽车变速器.doc
封皮.doc
捷达轿车六档手动变速器设计论文.doc

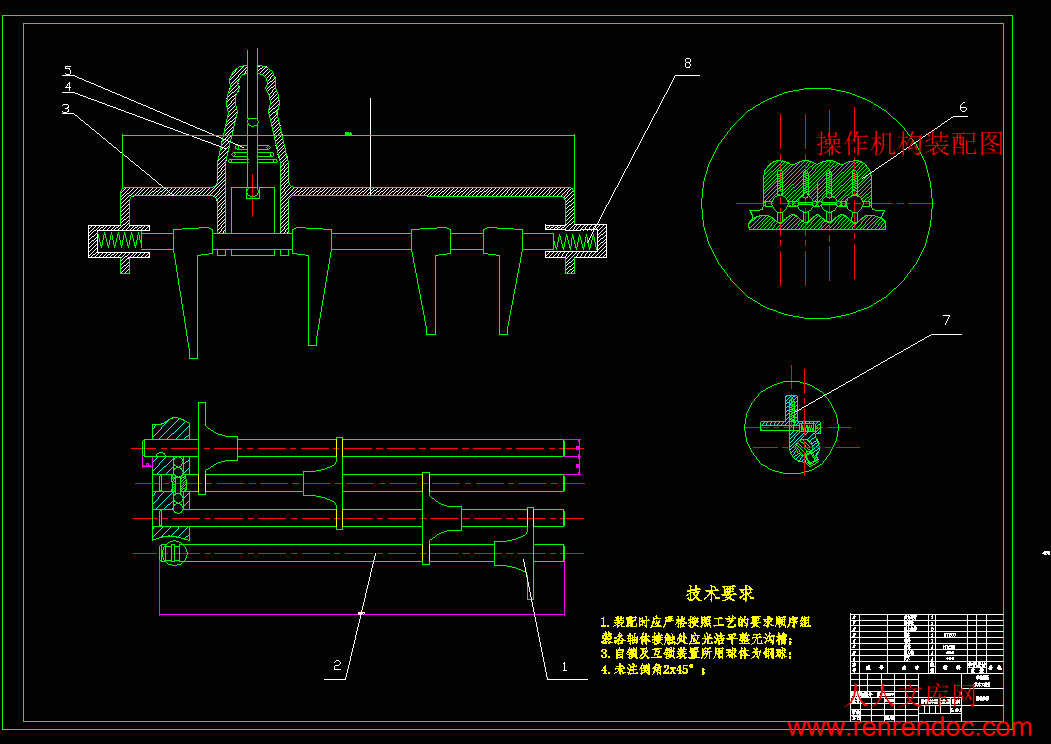

操作机构装配图.dwg
目录.doc
摘 要
汽车作为人类的代步工具,在生活中起着越来越重要的作用。变速器是传动系中的主要部件。它用来改变发动机传到驱动轮上的转矩和转速。目的是在各种工作状况下,使汽车获得不同的牵引力和速度。从而使汽车拥有良好的动力性和燃油经济性。本次设计以捷达型轿车的一些整车参数和发动机参数为设计依据,进行手动档变速器的设计。设计的主要内容包括变速器传动机构布置方案的确定,变速器主要参数如挡数、传动比范围、中心距、各挡传动比、齿轮参数、各挡齿轮齿数的选择,齿轮、轴的设计校核,同步器、操纵机构及箱体的设计。在设计的过程中,本文根据轿车变速器的设计要求和车辆动力传动系统自身的特点,参考多篇文献资料,以及变速器设计图册,设计出二轴式变速器。
关键词:变速器;齿轮;轴;设计;计算机辅助设计 Automobile as a means of transport of human life plays an increasingly important role. Transmission is the main power train components. It is used to change the engine's torque spread and wheel speed. Aim is to work in a variety of conditions,different vehicle traction and speed,so that the car has good power and fuel economy。The transmission is designed based on engine parameters and vehicle parameters of BWM 320i 2.0L automobile in this text. The main design contents include the layout program of transmission drive-mechanism, the selection of main transmission parameters such as shifts, the range of gear ratio, center-spacing, each gear ratio, gear parameters and the numble of each gear, the design and verification of gears and shafts, the design of synchronizer, manipulation-framework and gearbox. Bases on the design requirement and the characteristic of power transmission system, consulting a great deal of literatures and transmission design drafts, a kind of three-shafted transmission is designed.
目 录
摘要 ………………………………………………………………………………………Ⅰ
Abstract……………………………………………………………………………………Ⅱ
第1章 绪论 ……………………………………………………………………………1
1.1 课题的目的和意义 ………………………………………………………………1
1.2 研究现状 ………………………………………………………………………… 1
1.3 变速器的设计思想 ……………………………………………………………… 2
1.4 研究的主要工作内容 …………………………………………………………… 3
第2章 变速器设计的总体方案 ……………………………………………………4
2.1 设计依据 …………………………………………………………………………4
2.2 变速器传动机构布置方案 ………………………………………………………5
2.3 变速器基本参数的确定 …………………………………………………………6
2.3.1 挡数的确定 ………………………………………………………………6
2.3.2 传动比的确定 ……………………………………………………………6
2.3.3 变速器中心距的确定 ……………………………………………………9
2.3.4 变速器轴向尺寸的确定 …………………………………………………9
2.4 本章小结………………………………………………………………………… 10
第3章 主要零部件的设计及计算 ………………………………………………11
3.1 齿轮的设计及计算 ……………………………………………………………11
3.1.1 齿轮参数确定及各挡齿轮齿数分配 …………………………………11
3.2 本章小结………………………………………………………………………… 18
第4章 零件的选用及校核…………………………………………………………………21
4.1 零件的校核………………………………………………………………………21
4.1.1轮齿的强度计算………………………………………………………… 19
4.1.2 变速器齿轮的材料及热处理……………………………………………23
4.2.1初选轴的直径…………………………………………………………… 24
4.2.2轴的刚度计算…………………………………………………………… 24
4.3.2轴承的校核……………………………………………………………… 33
4.4本章小结 ………………………………………………………………………… 37
第5章 同步器的选择 ………………………………………………………………… 38
5.1 同步器的设计及计算……………………………………………………………38
5.1.1 锁环式同步器主要尺寸的确定 ………………………………………38
5.1.2 主要参数的确定…………………………………………………………39
5.1.3锁环式同步器主要尺寸的确…………………………………………… 39
5.2 操纵机构的设计…………………………………………………………………40
5.3 本章小结…………………………………………………………………………43
第6章 变速器操纵机构的选择和箱体设计原则…………………………………………44
6.1变速器操纵机构的选择………………………………………………………… 44
6.2变速器箱体设计原则…………………………………………………………… 44
6.3本章小结………………………………………………………………………… 45
结论 ………………………………………………………………………………………46
参考文献…………………………………………………………………………………… 47
致谢 ………………………………………………………………………………………48
附录 ………………………………………………………………………………………49
1.1 课题的目的和意义
变速器用来改变发动机传到驱动轮上的转矩和转速,目的是在原地起步、爬坡、转弯、加速等各种行驶工况下,使汽车获得不同的牵引力和速度,同时使发动机在最有利的工况范围内工作[1]。中间轴式变速器多用于发动机前置后轮驱动汽车和发动机后置后轮驱动的客车上。变速器若采用浮动式结构的齿轮轴,工作时会产生挠度。因此,一方面降低了输出轴的刚性,另一方面造成了啮合齿轮啮合不良,致使齿轮强度降低,增加了运转噪音,影响了整机的性能。
为了近一步提升后驱动变速器的性能,增加后驱轿车市场销售份额,应该建立一个适应发动机排量为2.0升的后驱动变速器新平台,以满足车厂和用户更高层次的要求。
设计方案力求实现:
(1)变速器结构更加紧凑、合理,承载能力较大,满足匹配发动机之所需;
(2)选挡、换挡轻便、灵活、可靠;
(3)同步器结构合理,性能稳定,有利于换挡;
(4)齿轮承载能力高,运转噪音低,传递运动平稳。
1.2课题研究的现状
目前,国内外汽车变速器的发展十分迅速,普遍研究和采用电控自动变速器,这种变速器具有更好的驾驶性能、良好的行驶性能、以及更高的行车安全性[3]。但是驾驶员失去了驾驶乐趣,不能更好的体验驾驶所带来的乐趣。机械式手动变速器具有结构简单、传动效率高、制造成本底和工作可靠,具有良好的驾驶乐趣等优点,故在不同形式的汽车上得到广泛应用。在档位的设置方面,国外对其操纵的方便性和档位数等方面的要求愈来愈高。目前,4档特别是5档变速器的用量有日渐增多的趋势。同时,6档变速器的装车率也在日益上升[4]。变速器档位数的增多可提高发动机的功率利用率、汽车的燃料经济性及平均车速,从而可提高汽车的运输效率,降低运输成本。
汽车变速器是汽车的重要部件之一,用来改变发动机传到驱动轮上的转矩和转速,目的是在原地起步、爬坡、转弯、加速等各种行使工况下,使汽车获得不同的牵引力和速度,同时使发动机在最有利的工况范围内工作。变速器设有空档,可在起动发动机、汽车滑行或停车时使发动机的动力停止向驱动轮传输。变速器设有倒档,使汽车获得倒退行使能力。
汽车变速器技术的发展历史:
手动变速器(MT:Manual Transmisson)主要采用了齿轮传动的降速原理。变速器内有多组传动比不同的齿轮副,而汽车行驶时的换挡工作,也就是通过操纵机构使变速器内不同的齿轮副工作。
自动变速器(AT:Automatic Transmisson)是由液力变矩器,行星齿轮和液压操纵系统组成,通过液力变矩器和齿轮组合的方式来达到变速变矩。
AMT是在传统干式离合器和手动齿轮变速器的基础上改造而成,主要改变了手动换挡操纵部分。即在MT总体结构不变的情况下改用电子控制来实现自动换挡。
无级变速器(CVT:Continuously Variable Transmission),又称为连续变速式机械变速器。金属带式无级变速器主要包括主动轮组,从动轮组,金属带和液压泵等基本部件。主要靠主动轮,从动轮和传动带来实现速比的无级变化,传动带一般用橡胶带,金属带和金属链等。
无限变速式机械无级变速器(IVT:Infinitely Variable Transmisson)采用的是一种摩擦板式变速原理。IVT的核心部分由输入传动盘,输出传动盘和Variator传动盘组成。它们之间的接触点以润滑油作介质,金属之间不接触,通过改变Variator装置的角度变化而实现传动比的连续而无限的变化。
1.3 变速器的设计思想
根据发动机匹配的轿车的基本参数,及发动机的基本参数,设计能够匹配各项的新型后驱动变速器。
新型后驱动变速器应满足:
(1)发动机排量2.0升;
(2)六个前进挡,一个倒档;
(3)输入、输出轴保证两点支承;
(4)采用同步器,保证可靠平稳换挡;
(5)齿轮、轴及轴承满足使用要求。
1.4 研究的主要工作内容
中间轴式变速器主要用于后轮驱动变速器,所以,根据实际汽车发动机匹配所需,本文计划对适用于后驱动发动机固定中间轴式变速器作为总的布置方案。
1.确定合适的布置结构
变速器中各档齿轮按照档位先后顺序在轴上排列;各档的换挡方式;齿轮与轴的配套方案;轴承支承位置等结构。
2.进行主要参数的选择
确定变速器的档位数;各档传动比;中心距;轴向长度等。
3.进行主要零部件及其他结构的设计
齿轮参数;各档齿轮齿数分配;轮齿强度计算;轴的设计及校核;轴承的设计及校核;同步器主要参数的选取;操纵机构的设计等。
4.绘制图纸
根据设计方案,通过CAD完成装配图及零件图的绘制。 第2章 变速器设计的总体方案
变速器是汽车传动系的重要组成部分,是连接发动机和整车之间的一个动力总成,起到将发动机的动力通过转换传到整车,以满足整车在不同工况的需求。所以整车和发动机的主要参数对变速器的总体方案均产生较大影响。
2.1 设计依据
随着消费者对汽车安全性、舒适性、经济性和动力性需求的提高,汽车的技术含量不断提高,机械式手动变速器具有结构简单、传动效率高、制造成本底和工作可靠,具有良好的驾驶乐趣等优点,故在不同形式的汽车上得到广泛应用。在档位的设置方面,国外对其操纵的方便性和档位数等方面的要求愈来愈高。目前,4档特别是5档变速器的用量有日渐增多的趋势。同时,6档变速器的装车率也在日益上升[4]。变速器档位数的增多可提高发动机的功率利用率、汽车的燃料经济性及平均车速,从而可提高汽车的运输效率,降低运输成本。设计新型后驱动变速器以使变速器结构更加紧凑、合理,承载能力强。
选择车型为捷达型轿车进行设计,基本性能参数如表2-1。
表2-1 基本性能参数
发动机参数排量(L)2.0
最大功率(km)80(5600r/min)
最大扭矩(N·m)140(3500r/min)
底盘参数驱动方式前轮驱动
轮胎规格185/60 R14
整车尺寸及质量长*宽*高(mm)4428*1660*1415
轴距(mm)2471
总质量(kg)1091
整备质量(kg)1105
整车性能参数最高车速(km/h)175
最大爬坡度30%
2.2传动机构布置方案分析
变速器由变速器传动机构和操纵机构组成。变速传动机构可按前进档数或轴的不同分类,分为固定轴式和旋转轴式两大类,而前者又分为两轴式,中间轴式和多中间轴式变速器等。
2.1.1两轴式和中间轴式变速器
现代汽车大多数都采用固定轴式变速器,而两轴式和中间轴式应用最为广泛。其中,两轴式变速器多用于发动机前置前轮驱动的汽车上。中间轴式变速器多用于发动机前置后轮驱动的汽车和发动机后置后轮驱动的客车上。在设计时,究竟采用哪一种方案,除了汽车总布置的要求外,还要考虑以下几个方面:
与中间轴式变速器比较,两轴式变速器因轴和轴承数少,所以有结构简单,轮廓尺寸小和容易布置等优点,此外,各中间档位因只经一对齿轮传递动力,故传动效率高,同时噪声也低。因两轴式变速器不能设置直接档,所以在高档工作是齿轮和轴承均承载,不仅工作噪声增大,且易损坏。还有,受结构限制,两轴式变速器的一档速比不可能设计的很大。对于前进档,两轴式变速器输入轴的转动方向与输出轴的转动方向相反;而中间轴式变速器的第一轴与输出轴的转动方向相同。
中间轴式变速器可以设置直接档,在使用直接档时,变速器的齿轮和轴承及轴承均不承载,发动机转矩经变速器第一轴和第二轴直接输出,此时变速器的传动效率高,可达90%以上,噪声低,齿轮和轴承的磨损减少。因为直接档的利用率高于其他档位,因而提高了变速器的使用寿命。在除直接档以外的其他档位工作时,中间轴式变速器的传动效率略有降低,这是它
