资源描述:

烤面包机的设计制造

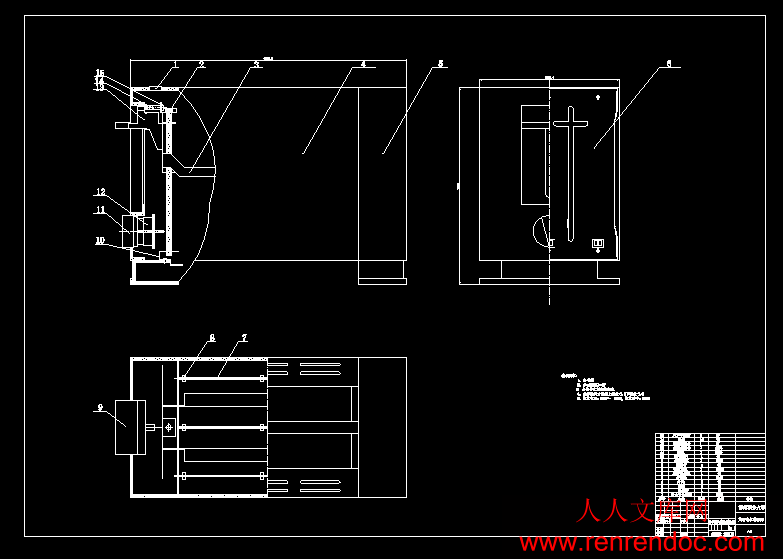

22页 7055字数+说明书+任务书+开题报告+24张CAD图纸

中期检查表.doc

任务书.doc

内部零件图A3一号.dwg

内部零件图A3七号.dwg

内部零件图A3三号.dwg

内部零件图A3九号.dwg

内部零件图A3二号.dwg

内部零件图A3五号.dwg

内部零件图A3六号.dwg

内部零件图A3十号.dwg

内部零件图A3四号.dwg

内部零件图A4八号.dwg

内部零件图A4十一号.dwg

内部零件图A4十三号.dwg

内部零件图A4十二号.dwg

外廓零件图A3一号.dwg

外廓零件图A3七号.dwg

外廓零件图A3三号.dwg

外廓零件图A3二号.dwg

外廓零件图A3五号.dwg

外廓零件图A3八号.dwg

外廓零件图A3四号.dwg

外廓零件图A4六号.dwg

摘要和目录.doc

烤面包机的设计制造开题报告.doc

烤面包机的设计制造说明书.doc

电路图A3.dwg

电路板图A3.dwg

装配图.dwg

说明书封面.doc


目     录

第一章 面包机的主要参数   …………………………………………………………(1)

第二章 方案设计和论证 ………………………………………………………………(2)

第三章 总电路设计 ……………………………………………………………………(4)

1.变压器的原理和选择…………………………………………………………………(4)

2、集成电路的原理和选择 ……………………………………………………………(5)

3、计算1~6档的功率 …………………………………………………………………(6)

第四章  结构部分设计   ……………………………………………………………(11)

1、按上按钮直至底部通过卡位进行固定. …………………………………………(11)

2、电阻丝的绕法………………………………………………………………………(12)

3、电路的路程图………………………………………………………………………(12)

第五章 测试方法和测试结果 …………………………………………………………(14)

1、电测法和非电测法 …………………………………………………………………(14)

2、静态测量和动态测量 ………………………………………………………………(15)

3、直接测量和间接测量 ………………………………………………………………(15)

4、接触测量和非接触测量 ……………………………………………………………(15)

5、绝对测量和相对测量 ………………………………………………………………(15)

6、离线测量和在线测量 ………………………………………………………………(15)

测试方法我用3准备分2步  ……………………………………………………………(16)

1、电流表电压表进行各个部件的测试 ………………………………………………(16)

2、测试结果后用计算得结果 …………………………………………………………(16)

第六章   方案校验  ……………… …………………………………………………(18)

第七章  毕业设计小结与体会  ………………………………………………………(29)

参考文献    ……………………………………………………………………………(20)



 摘 要

  随着生活质量的提高,人们越来越注重自己的身体,早上起来后一定要吃点东西来补充一下人体的肌能,由于一些人懒得做早餐,所以厂家就看中了这种商机,研究出了烤面包机为人们服务起着很重要的作用。本课题主要研究烤面包的设计过程以及基本的使用方法。烤面包的机的设计主要是通过烤面包机的电路设计和结构设计来完成的。首先,为了人们能够安全并放心的使用此产品,通过精心的设计和计算,设计出了一套安全的电路图以及相应的实体;其次,为了让人们能熟练的使用,我门还介绍了烤面包机的基本结构设计和使用方法,了解了烤面包机的内部构造可以更好的使用烤面包机。本产品是经过严格的实体测试和校验的,大家可以放心使用。


关键词: 烤面包机;电路设计;结构设计;测试;校验


    主要参数:

         额定电源:220V~  50Hz

         额定功率:800W

         额定容量:2片

         面包槽宽度:32mm第二章  方案设计及论证

根据设计的基本功能要求,设计方案如下:

1、  手按下按钮直至底部放入面包并且不会反弹上来

  方案一:使用弹簧辅助和铜片变形卡位,使托住面包的零件卡住。

  方案二:使用塑料零件【零件为塑料容易变形】变形进行卡位。

通过对比,在设计中由于烤面包机要经常卡位,所谓方案二不易采用来完成手按下按钮直至底部放入面包并且不会反弹上来,虽然塑料零件变形进行很容易,但是由于不是用很牢固的材料制作,所以一个不小心用力过度或者用的时间长了就容易损坏,因此选择方案一,优点是材料牢固、容易买到配件更换。第三章 总电路设计

1.变压器的原理和选择

变压器是电力系统用来输送电能的重要设备。当输送功率P及负载功率因数cos一定时,电压愈高,线路电流愈小。这样,一方面可减小导线截面积,节省材料投资,另一方面又减少了线路的功率损耗。因此,在发电厂等等都用到变压器来输送电压。到了用电时在用变压器将电压降低380V、220V,以供用电设备使用。变压器不仅能变换电压和输送能量,还具有变换阻抗和传递信号的作用,因而变压器也是电子设备中的常用器件。各种变压器,尽管用途不同,但基本结构相同,其主体都是由绕组和铁心两大部分组成。
