润滑油脱水净化挂车设计
30页 9000字数+说明书+开题报告+任务书+文献综述+5张CAD图纸
任务书.doc
加热罐A3.dwg
工作流程图A4.dwg

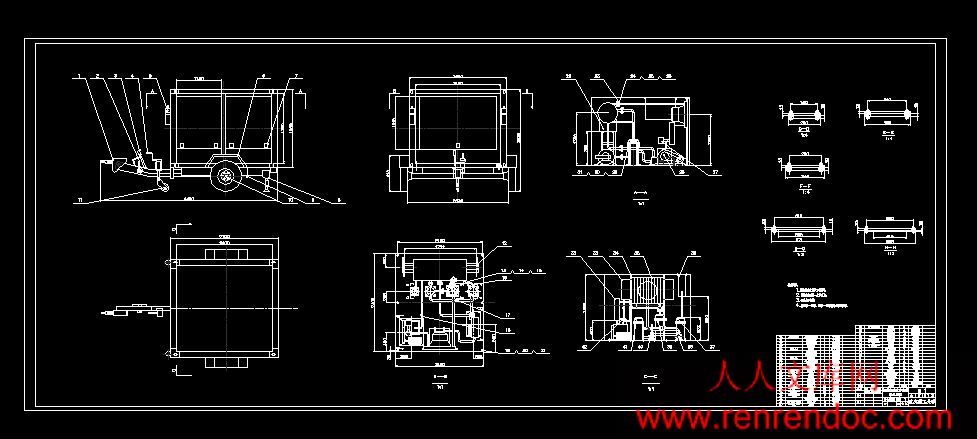

总装图A0.dwg
文献综述.doc
润滑油脱水净化挂车设计开题报告.doc
润滑油脱水净化挂车设计论文.doc
真空罐A2.dwg
精过滤器A3.dwg
目 录
摘 要 ………………………………………………………………………………Ⅰ
Abstract …………………………………………………………………………Ⅱ
1 绪论 …………………………………………………………………………… 1
1.1 研究背景和研究意义 …………………………………………………… 1
1.2 国内净油机和挂车的发展现状 ………………………………………… 2
1.3 润滑油的常用物理指标 ………………………………………………… 2
1.4 润滑油主要污染物及来源 ……………………………………………… 3
1.5 净油机常见类型结构 …………………………………………………… 3
1.5.1 板框式净油机 ……………………………………………………… 3
1.5.2 离心分离式净油机 ………………………………………………… 4
1.5.3 静电净油机 ………………………………………………………… 4
1.5.4 真空净油机 ………………………………………………………… 5
2 润滑油脱水净化挂车结构设计 ……………………………………………… 6
2.1 润滑油脱水净化挂车工作流程图 ……………………………………… 6
2.2 润滑油脱水净化挂车部件选型 ………………………………………… 6
2.2.1 加热罐 ……………………………………………………………… 7
2.2.2 真空发生罐 ………………………………………………………… 8
2.2.3 过滤器 ……………………………………………………………… 11
2.2.4 底油抽吸器 ………………………………………………………… 12
2.2.5 真空泵 ……………………………………………………………… 13
2.2.6 油泵 ………………………………………………………………… 14
2.2.7 冷凝器 ……………………………………………………………… 15
2.2.8 氮气发生器 ………………………………………………………… 15
2.2.9 油管卷盘 …………………………………………………………… 16
2.2.10 电缆卷盘 ………………………………………………………… 16
2.2.11 法兰盘 …………………………………………………………… 17
2.2.12 阀类 ……………………………………………………………… 17
2.2.13 螺栓、螺母、垫圈 ……………………………………………… 18
2.2.14 管道 ……………………………………………………………… 18
2.2.15 挂车选型 ………………………………………………………… 19
2.3 润滑油脱水净化挂车的装配 …………………………………………… 20
2.4 润滑油脱水净化挂车主要特点 ………………………………………… 22
3 结论 …………………………………………………………………………… 23
致谢 ……………………………………………………………………………… 24
参考文献 ………………………………………………………………………… 25
文献综述 ………………………………………………………………………… 26
摘 要
石油是重要的能源,也是重要的战略物资。润滑油在使用过程中,会因为种种原因参入杂质,比如:灰层、纤维、金属屑,水分等,而水分是最为常见的一种污染物。这些杂质让润滑油失效,失去润滑降温效果,不仅导致机械部件的传动失效,也导致能源的极大浪费。
鉴于此,本文提出一种润滑油净化装备——润滑油脱水净化挂车的设计方案,通过对净化挂车主要结构的设计,包括真空泵、粗过滤器、加热器、真空罐、精过滤器、油泵、冷凝器等部件的设计、计算及选型,最终形成润滑油脱水净化挂车装配总图。
关键词:润滑油 净化 装配
情况下,水分的蒸发过程同时在润滑油的表面和内部进行。由于油液处于不断“沸腾”流动的状态,挥发出来的气体被真空泵抽到冷凝器中冷却,而没有挥发出来的水蒸气,则继续夹杂在润滑油中。真空罐的脱水效率与温度、工作压力、真空罐内的空气流动性有关,温度越高水蒸发越快,工作压力越低水蒸发越快,空气流动性越好水蒸发越快。
真空罐一般分为立式真空罐和卧式真空罐,材质一般为不锈钢。本次设计的真空采用卧式的,一方面可以节省空间位置,另一方面可以提升脱水净化效果。
本次设计的真空发生罐罐体内主要由喷淋器、斜板和可视窗组成,是整个净油机的反应容器。喷淋器的作用是把经过加热的油液均匀的喷洒在斜板上,而斜板起到一个缓冲油液以及增大油液中水分挥发面积的作用。设置可视窗是为了观察真空罐中油液的高度,以方便通过控制进油阀和出油阀来调节油液高度。
净油机的公称流量是整个设计的主要参数,定为50L/min。一般来讲,真空罐的容积应为净油机公称流量的3-5倍,故本次设计的真空罐容积至少应为150L。初步设计的真空罐为尺寸φ500×1300mm的圆柱型罐体,通过计算来验证尺寸是否合理。
