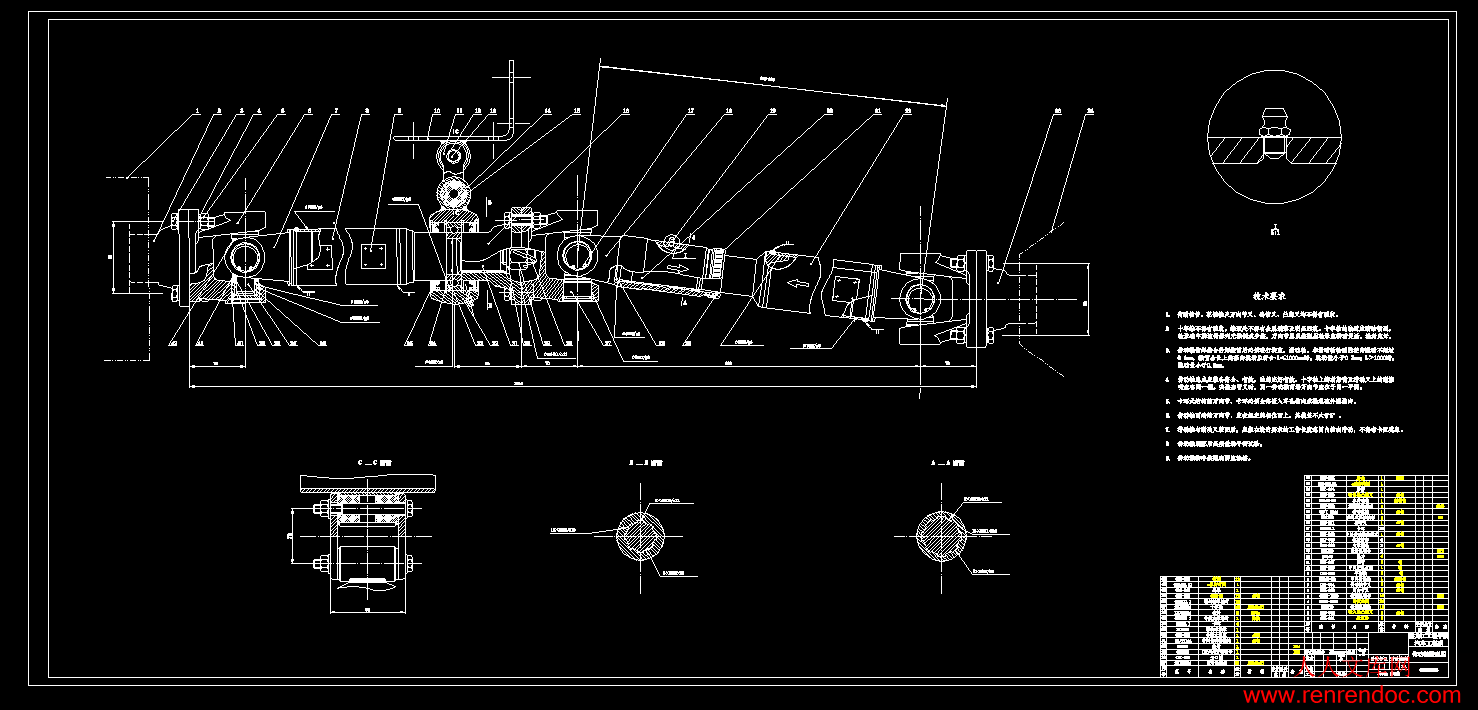

传动轴装配图.dwg

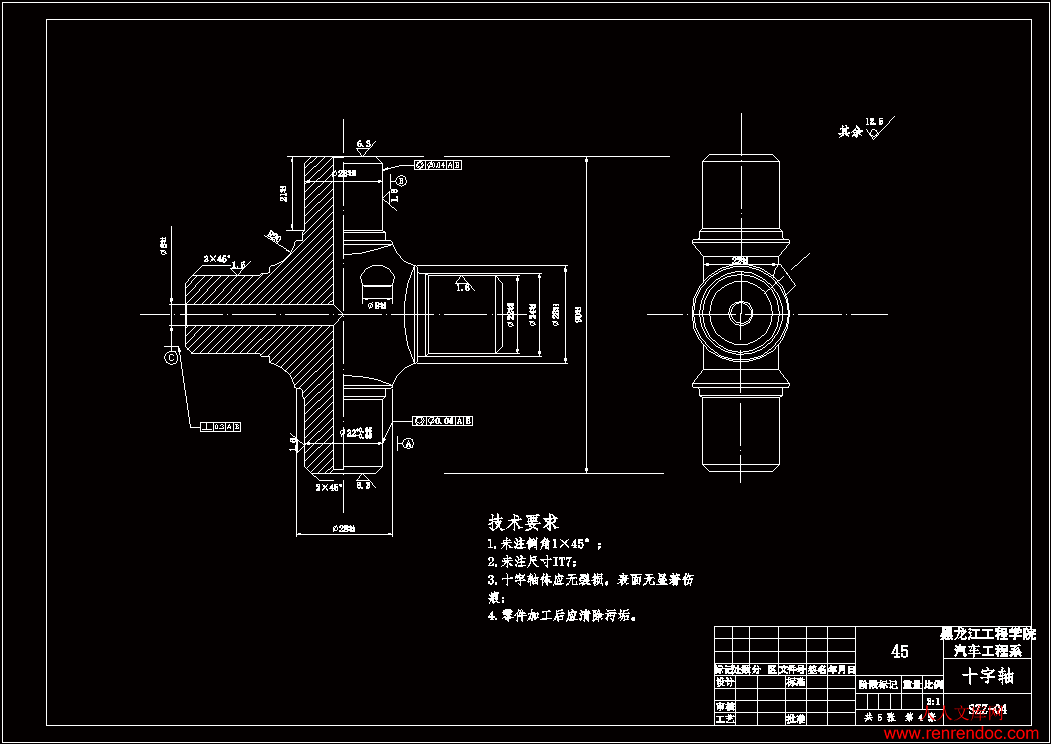

十字轴总成图.dwg

套管叉.dwg

审定表.doc

封皮.doc

成绩评定表.doc

推荐表.doc

教师评分表.doc

田宇开题.doc

答辩评分表.doc

评阅人评分表.doc

轻型商用车传动轴及万向节设计开题报告.doc

轻型商用车传动轴及万向节设计说明书.doc

摘  要

   汽车的万向传动轴是由传动轴、万向节两个主要部件联接而成,在长轴距的车辆中还要加装中间支承。万向传动轴主要用于工作过程中相对位置不断改变的两根轴间传递转矩和旋转运动。在本世纪初万向节与传动轴的发明与使用,在汽车工业的发展中起到了极其重要的作用。随着汽车工业的发展,现代汽车对万向节与传动轴的效率、强度、耐久性和噪声等性能方面的设计及计算校核要求也越来越严格。本毕业设计将依据现有生产企业在生产车型(CA1041)的万向传动装置作为设计原型。在给定整车主要技术参数以及发动机、变速器等主要总成安装位置确定的条件下,对整车结构进行了分析,确定了传动轴布置方案,采用两轴三万向节带中间支承的布置形式。在确定了传动方案后,对传动轴、万向节总成、中间支承总成进行设计,使该总成能够在正常使用的情况及规定的使用寿命内不发生失效。

关键字:传动轴;万向节;中间支承;设计;校核 The universal drive shaft of automotive is composed of transmission shaft and cardin joint. The main function of the universal drive shaft is to transmitting torque and rotation movement between two shafts whose relative position is variation in the working process. At the beginning of this century the transmission shaft and cardin joint play an important role in the development of automobile industry. As the development of automobile industry, the automobile demand that the design and verification of transmission shaft and cardin join stricter in the efficiency, intension, durability and noise performance. This graduation design chooses existing production business enterprise of basis is producing the car type(CA1041) of ten thousand to spread to move to equip the conduct and actions design prototype. Under the conditions of the main technical parameters of the given vehicle, installation location of engine, transmission and other major assembly are determined , the structure of the vehicle is analysised, the transmission shaft layout program is determined. Two shaft-three cardin joints is adapted. After determining the transmission options, the right drive shaft and universal joint assembly, intermediate bearing assembly is designed, so that the assembly can be used in normal situations and the life within no failure.

目  录

摘要I

Abstract II

第1章 绪论1

1.1选题的目的和意义1

1.2国内外研究现状、发展趋势1

1.3研究内容及方法2

1.3.1传动轴方案的选择及主要参数的确定2

1.3.2万向节类型的选择2

1.3.3十字轴式万向节的结构分析2

1.3.4万向节总成主要参数的确定与校核3

1.3.5中间支承的设计与校核3

第2章 传动轴总成的设计5

2.1万向传动轴总体概述5

2.2传动布置型式的选择5

2.3传动轴断面尺寸的确定与强度校核6

2.3.1传动轴的运动分析6

2.3.2传动轴断面尺寸的计算与校核9

2.4主传动轴滑动花键的设计12

2.5中间传动轴花键的设计15

2.6本章小结17

第3章 万向节总成的设计18

3.1万向节类型的选择18

3.2十字轴式万向节的结构分析19

3.3万向节的受力分析20

3.3.1单十字轴万向节的受力分析20

3.3.2双十字轴万向节传动22

3.3.3多十字轴万向节传动23

3.4万向节总成主要参数的确定与校核24

3.4.1十字轴24

3.4.2滚针轴承26

3.5联接元件的设计29

3.5.1联接螺栓29

3.5.2万向节叉31

3.6十字轴总成的润滑32

3.7本章小结33

第4章 中间支承的设计34

4.1中间支承的结构分析与选择34

4.2轴承的选取35

4.3本章小结37

结论38

参考文献39

致谢40

   随着汽车工业的迅猛发展,车型的多样化、个性化已经成为发展趋势,对汽车节能、舒适与轻量化的要求越来越高。而传动轴及万向节的设计装配不良将产生振动和噪声,增添未能估算在内的符加动载荷,还可能导致传动系不能正常运转和早期破坏,万向传动轴是汽车传动系的重要组成部件之一[1]。传动轴选用与设计的合理与否直接影响传动系的传动性能。选用、设计不当会给传动系增添不必要的和设计未能估算在内的附加负荷,可能导致传动系不能正常运转,因此该总成设计是汽车设计中重要的环节之一。

国内外研究现状、发展趋势

传动轴普遍采用具有较高的强度的薄钢板卷焊而成的空心轴,超重型货车的传动轴则直接采用无缝钢管制成。近年来由于对汽车低能耗,低成本的要求越来越高,汽车必须轻量化,汽车变得更易产生振动和噪声。因此对传动系重要组成部分万向节振动特性必须进行分析[2]。目前国内外都将以NVH(噪音,振动,啸声)为设计目标,为了满足这类要求,汽车制造厂对该总成的设计要求越来越严格。随着Matlabl软件   在汽车行驶过程中,由于发动机的振动及不平路面的冲击等因素引起弹性悬架系统的振动,使变速器的输出轴和驱动桥的输入轴相对位置经常变化,故两根轴不能刚性地连接,而必须采用一般由两个十字轴万向节和传动轴组成的万向传动装置。在变速器与驱动桥之间距离较远的情况下,应将传动轴分成两段,并用三个十字轴式万向节连接起来,且在中间传动轴后端加装中间支承。

   根据给定的发动机功率、变速器最大传动动比、主速器传动动比计算出最大剪应力和弯曲应力,选取钢材的材料并查得其屈服极限,传动轴临界转速的校核。

万向节类型的选择

   对万向节类型及其结构进行分析,并结合(CA1041)技术要求选择合适的万向节类型。考虑到本毕业设计所针对的车型为中轻型货车,对其万向传动轴的设计应满足:制造加工容易、成本低,工作可靠承载能力强,使用寿命长,结构简单,调整维修方便等要求,本设计选用十字轴式万向节,带中间支承的两段式传动轴。

十字轴式万向节的结构分析

   十字轴式万向节的基本构造,一般由一个十字轴、两个万向节叉、和滚针轴承等组成。两个万向节叉上的孔分别松套在十字轴的两对轴颈上。为了减少磨擦损失,提高效率,在十字轴的轴颈处加装有由滚针和套筒组成的滚针轴承。然后,将套筒固定在万向节叉上,以防止轴承在离心力作用下从万向节叉内脱出。这样,当主动轴转动时,从动轴既可随之转动,又可绕十字轴中心在任意方向摆动。目前,最常见的滚针轴承轴向定位方式有盖板式、卡环式、瓦盖固定式和塑料环定位式等[4]。

万向节总成主要参数的确定与校核

  1、十字轴

   十字轴万向节的损坏形式主要是十字轴轴颈和滚针轴承的磨损,十字轴轴颈的滚针轴承帽工作表面出现压痕和剥落。一般情况下,当磨损或压痕超过0.15mm时便应报废。十字轴主要失效形式是轴颈根部断裂,所以设计时应保证该处有足够的抗弯强度。

  2、十字轴滚针轴承

   滚针轴承的结构分析:汽车万向节用滚针轴承的结构型式较多,但就滚针来说、主要有三种型式:锥头滚针、平头滚针及圆头滚针。为了防止在运输及安装过程中掉针,国内的协作配套厂家大多都采用锥头滚针[5]。这种结构的轴承除滚针端头为圆锥形外,还多了一个挡针圈并且在外圈滚道与底道之间加工出基底凹槽,滚针圆锥头靠挡针圈及外圈基底凹槽挡住,从而避免了径向掉针。

  3、联接螺栓

   在发动机前置后驱动的汽车中,连接变速器与驱动桥之间的传动轴是靠万向节叉与驱动桥或变速器的法兰盘组成的联轴器来传递转矩的,由于螺栓联接工作时即承受剪切力又承受轴向力,所以需校核抗拉强度,抗剪强度和抗挤压强度。传动轴总成的设计

万向传动轴总体概述

   万向传动轴是汽车传动系的重要组成部件之一。传动轴选用与设计的合理与否直接影响传动系的传动性能。选用、设计不当会给传动系增添不必要的和设计未能估算在内的附加负荷,可能导致传动系不能正常运转..。

   传动轴是将发动机输出的转知经分动器传递给前驱和后驱的传动机构,转速达3000~7000r/min,振动是传动轴总成设计需考虑的首要问题。尽管采取涂层技术来减小滑移阻力,但产生的滑移阻力仍为等速万向节的10~40倍,而滑移阻力将产生振动。为选型设计提供依据,传动轴分为CJ+CJ型、BJ+BJ型(靠花键产生滑移)BJ+DOJ型、BJ+TJ型、BJ+LJ型5种类型。

传动布置型式的选择

   万向节传动轴是汽车传动系的重要组成部件之一。传动轴选用与设计布置的合理与否直接影响传动系的传动性能。选用与布置不当会给传动系增添不必要的和设计未能估算在内的附加动负荷,可能导致传动系不能正常运转和早期损坏。

   车辆的万向节传动,主要应用于非同心轴间和工作中相对位置不断改变的两轴之间的动力传递。装在变速器输出轴与前后驱动桥之间。变速器的动力输出轴和驱动桥的动力输入轴不在一个平面内。有的装载机在车桥与车架间装有稳定油缸、铰接式装载机在转向时均会使变速箱与驱动桥之间的相对位置和它们的输出、输出入轴之间的夹角不断发生变化。这时常采用一根或多根传动轴、两个或多个十字轴万向节的传动[7]。图2.1为用于汽车变速箱与驱动桥之间的不同万向传动方案。




内容简介:
SY-025-BY-5毕业设计(论文)中期检查表填表日期年 月 日迄今已进行 周剩余 周学生姓名系部专业、班级指导教师姓名职称从事专业是否外聘是否题目名称学生填写毕业设计(论文)工作进度已完成主要内容待完成主要内容存在问题及努力方向学生签字: 指导教师意 见 指导教师签字: 年 月 日教研室意 见教研室主任签字: 年 月 日SY-025-BY-2毕业设计(论文)任务书学生姓名田宇系部汽车工程系专业、班级车辆工程 B05-18指导教师姓名苏清源职称副教授从事专业车辆工程是否外聘是否题目名称轻型商用车传动轴及万向节设计一、设计(论文)目的、意义随着汽车工业的迅猛发展,车型的多样化、个性化已经成为发展趋势。而传动轴及万向节的设计装配不良将产生振动和噪声,因此该总成设计是汽车设计中重要的环节之一。本题是依据现有生产企业在生产车型的万向传动装置作为设计原型,在给定变速器输出转矩、转速及发动机和主减速器安装位置等条件下,学生独立设计出符合要求的万向传动装置,着重设计计算万向节的结构参数及对其进行了校核计算。在对各种结构件进行了分析计算后,绘制出该总成装配图及主要零件的零件图。二、设计(论文)内容、技术要求(研究方法)依据现有生产企业在生产车型的万向传动装置作为设计原型,在给定变速器输出转矩、转速及发动机和主减速器安装位置等条件下,独立设计出符合要求的万向传动装置,着重设计计算万向节的结构参数及对其进行了校核计算。对汽车万向传动轴的运动特性,技术难题,制造工艺,使用寿命影响因素,失效形式,进行深入系统的分析。在设计过程中避免振动,传动动轴断裂,十字轴折断,及滚针轴承过早损坏等问题。运用传统设计方法完成对传动轴的计算校核,传动轴滑动花键的设计计算。万向节叉及十字轴的计算校核。利用相关书籍资料完成对十字轴滚针轴承的设计及校核,传动轴滑动花键和万向节的润滑方案的选择与设计。三、设计(论文)完成后应提交的成果(一)计算说明部分1、十字轴万向节的计算及校核;2、传动轴的计算及校核;3、重要零部件的校核;4、设计计算说明书(二)图纸部分1、整体装配图A0 一张;2、传动轴主要零件图合计A0一张;3、中间支撑等零件图合计A0一张;4、应用软件(pro/e等)装配。四、设计(论文)进度安排1、第一周第三周 3月02日3月22日 调研、开题报告、文献综述2、第四周第六周 3月23日4月12日 传动轴的设计计算3、第七周第八周 4月13日4月26日 万向节的设计计算4、第九周第十周 4月27日5月10日 完成装配图5、第十一周第十二周 5月11日5月24日 完成零件图6、第十三周第十四周 5月25日6月07日 完成设计说明书7、第十五周 6月08日6月14日 审查图纸、计算及设计说明书8、第十六周 6月15日6月21日 修改图纸、计算及设计说明书9、第十七周 6月22日6月28日 毕业答辩五、主要参考资料01 卢曦,周萍,孙跃东.汽车等速万向节的现状与发展J.机械设计与制造,2002,6 .02 吴修义.汽车万向节传动轴的选择和应用.J.重型汽车,1999.6.03 李科,何志兵,沈海.等速万向节总成的设计方法J.轴承,2006.9.04 任少云,朱正礼,张建武.双十字轴万向节传动力学建模与仿真J.上海交通大学学报,2004.11.05 何西冷.万向节机构的运动学分析J.起重运输机械,2001.6.06 李仕清,张波.万向节砖正确润滑J.AUTO MAINTENANCE,2000.12.07 康健,管迪华.万向节运动传递非等速特性研究J.清华大学学报(自然科学版). 1999年,第39卷,第8期.08 刘惟信汽车设计M北京:清华大学出版社.09 华同曙,沈雪瑾,陈晓阳.虎克万向节节叉轴承滚针的凸度设计J.华南理工大学学报(自然科学版).2006.7.10 吴家洲,吴波,杨叔子.球笼式万向节快速设计CAD系统研究J.机床与液压.2001.6.11 肖生发.伍德荣.一种新型等速万向节的设计J.机械工程师.2002.7.12 李丽,顾力强.碳纤维复合材料传动轴临界转速分析J.汽车工程.2005.6.13 徐灏机械设计手册第3卷,第4卷M 北京:机械工业出版社会,1991.914 陈家瑞汽车构造M 北京机械工业出版社,2001.6.15 曹智军.十字万向节油脂泄漏高速试验台设计J.仪器仪表学报.2004.8.16 李仕清,张波.万向节砖正确润滑J.AUTO MAINTENANCE,2000.12.17 吴家洲,吴波,杨叔子.球笼式万向节快速设计CAD系统研究J.机床与液压,2001.6.18 龚微寒,汽车现代设计制造M,人民交通出版社,2001.6.19 诸文农.底盘设计M.机械工业出版社,1999.8.20 五之煦,许杏根.机械设计手册M.机械工业出版社,2001.6.21 仇世侃, 刘卷苍. 单十字轴万向节不等速速比详解互证J. 汽车技术 , 2008,(08)22 Wangxiang Qianchao Company Ltd. A New Process of Universal Joint Bearings to Reduce Angular Clearance of Steering Shaft Automobile Technology 2005,(06)23 SDept. of mechanical Eng imulation Based On Matlab Software For The Hookes Joint Driven Shaft2004,(04)六、备注指导教师签字:年 月 日教研室主任签字: 年 月 日SY-025-BY-1毕业设计(论文)题目审定表指导教师姓名苏清源职称副教授从事专业车辆工程是否外聘是否题目名称轻型商用车传动轴及万向节设计课题适用专业车辆工程课题类型毕业设计 课题简介:(主要内容、意义、现有条件、预期成果及表现形式。) 指导教师签字: 年 月 日教研室意见1选题与专业培养目标的符合度好较好一般较差2对学生能力培养及全面训练的程度好较好一般较差3选题与生产、科研、实验室建设等实际的结合程度好较好一般较差4论文选题的理论意义或实际价值好较好一般较差5课题预计工作量较大适中较小6课题预计难易程度较难一般较易 教研室主任签字: 年 月 日系(部)教学指导委员会意见: 负责人签字: 年 月 日注:课题类型填写 W.科研项目;X.生产(社会)实际;Y.实验室建设;Z.其它。毕业设计(论文)过程管理材料题 目轻型商用车传动轴及万向节设计学生姓名田 宇系部名称汽车工程系专业班级车辆工程 B05-18指导教师苏清源职 称副教授教研室车辆工程教研室起止时间2009.03-2009.06教 务 处 制SY-025-BY-9毕业设计(论文)成绩评定表学生姓名田 宇性别男系部汽车工程系专业车辆工程班级B05-18设计(论文)题目轻型商用车传动轴及万向节设计指导教师姓名苏清源职称副教授指导教师评分(X)评阅教师姓名职称评阅教师评分(Y)答辩组组长职称答辩组评分(Z)毕业设计(论文)成绩百分制五级分制答辩委员会评语:答辩委员会主任签字(盖章): 系部公章: 年 月 日注:1、指导教师、评阅教师、答辩组评分按百分制填写,毕业设计(论文)成绩百分制=0.3X+0.2Y+0.5Z 2、评语中应当包括学生毕业设计(论文)选题质量、能力水平、设计(论文)水平、设计(论文)撰写质量、学生在毕业设计(论文)实施或写作过程中的学习态度及学生答辩情况等内容的评价。SY-025-BY-10优秀毕业设计(论文)推荐表题 目类别学生姓名系、专业、班级指导教师职 称设计成果明细:答辩委员会评语:答辩委员会主任签字(盖章): 系部公章: 年 月 日备 注: 注:“类别”栏填写毕业论文或毕业设计SY-025-BY-6毕业设计指导教师评分表学生姓名田 宇系部汽车工程系专业、班级车辆工程B05-18指导教师姓名苏清源职称副教授从事专业车辆工程是否外聘是否题目名称轻型商用车传动轴及万向节设计序号评 价 项 目满分得分1选题与专业培养目标的符合程度,综合训练情况;题目难易度102题目工作量;题目与生产、科研、实验室建设等实际的结合程度103综合运用知识能力(设计涉及学科范围,内容深广度及问题难易度);应用文献资料能力154设计(实验)能力;计算能力(数据运算与处理能力);外文应用能力205计算机应用能力;对实验结果的分析能力(或综合分析能力、技术经济分析能力)106插图(图纸)质量;设计说明书撰写水平;设计的实用性与科学性;创新性207设计规范化程度(设计栏目齐全合理、SI制的使用等)58科学素养、学习态度、纪律表现;毕业论文进度10得 分 X= 评 语:(参照上述评价项目给出评语,注意反映该论文的特点) 指导教师签字: 年 月 日SY-025-BY-3毕业设计(论文)开题报告学生姓名田宇系部汽车工程系专业、班级车辆工程 B05-18指导教师姓名苏清源职称副教授从事专业车辆工程是否外聘是否题目名称轻型商用车传动轴及万向节设计一、课题研究现状、选题目的和意义1、研究现状在本世纪初,万向节和传动轴在机械工程和汽车工业的发展中起到了及其重要的作用,与此同时为满足日益增长的需求,首批专业制造厂家将他们的注意力转向这一领域。在质量方面,他们对效率、强度、耐久性和噪声性能法方面的改进达到了一个新的程度,使万向传动轴成为一种重要的工程部件。1950年后,传动轴的产量达到了数以百万计。1984年主要由于汽车工业的增长,万向节传动轴的生产数量就已经达到数亿。在现代汽车的总体布置中,发动机、离合器和变速箱连成一体固装在车架上,而驱动桥则通过弹性悬架与车架连接。由此可见,变速器输出轴轴线与驱动桥的输入轴轴线不在同一平面上。当汽车行驶时,车轮的跳动会造成驱动桥与变速器的相对位置(距离、夹角)不断变化,故变速器的输出轴与驱动桥的输入轴不可能刚性连接,必须安装有万向传动装置。十字轴式刚性万向节是各类车辆传动系统的重要部件, 实现角度变化的同时并传递转矩。它具有结构简单, 低幅磨损小, 传递功率大的特点。2. 目的和意义在汽车工业的迅猛发展,车型多样化、个性化的今天,人们对汽车舒适性,使用性能的要求日益提高,而传动轴及万向节的设计装配不良将产生振动和噪声就使之成为汽车设计中重要的环节之一。本题是依据现有生产企业在生产车型的万向传动装置作为设计原型,在给定变速器输出转矩、转速及发动机和主减速器安装位置等条件下,学生独立设计出符合要求的万向传动装置,着重设计计算万向节的结构参数及对其进行了校核计算。二、设计(论文)的基本内容、拟解决的主要问题通过对汽车万向传动轴的运动特性,技术难题,制造工艺,使用寿命影响因素,失效形式进行深入系统的分析。在设计过程中避免振动,传动动轴断裂,十字轴折断,及滚针轴承过早损坏等问题。运用传统设计方法完成对传动轴的计算校核,传动轴滑动花键的设计计算。万向节叉及十字轴的计算校核。利用相关书籍资料完成对十字轴滚针轴承的设计及校核,传动轴滑动花键和万向节的润滑方案的选择与设计以及通过PRO/E等软件完成万向节建模。完成以下内容:(1)完成传动轴的设计(2)完成十字轴万向节的设计(3)完成传动轴中间支撑等主要零件的设计(4)完成PRO/E建模三、技术路线(研究方法)收集资料、可行性分析万向节结构方案分析万向传动的运动和受力分析万向节的设计计算传动轴结构分析与设计中间支承结构分析与设计完成零件图、装配图及PRO/E建模完成计算说明书四、进度安排1、第一周第三周 3月02日3月22日 调研、开题报告、文献综述2、第四周第六周 3月23日4月12日 传动轴的设计计算3、第七周第八周 4月13日4月26日 万向节的设计计算4、第九周第十周 4月27日5月10日 完成装配图5、第十一周第十二周 5月11日5月24日 完成零件图及PRO/E建模6、第十三周第十四周 5月25日6月07日 完成设计说明书7、第十五周 6月08日6月14日 审查图纸、计算及设计说明书8、第十六周 6月15日6月21日 修改图纸、计算及设计说明书9、第十七周 6月22日6月28日 毕业答辩五、参考文献01 卢曦,周萍,孙跃东.汽车等速万向节的现状与发展J.机械设计与制造,2002,6 .02 李科,何志兵,沈海.等速万向节总成的设计方法J.轴承,2006.9.03 任少云,朱正礼,张建武.双十字轴万向节传动力学建模与仿真J.上海交通大学学报,2004.11.04 何西冷.万向节机构的运动学分析J.起重运输机械,2001.6.05 李仕清,张波.万向节砖正确润滑J.AUTO MAINTENANCE,2000.12.06 刘惟信汽车设计M北京:清华大学出版社.07 华同曙,沈雪瑾,陈晓阳.虎克万向节节叉轴承滚针的凸度设计J.华南理工大学学报(自然科学版).2006.7.08 肖生发.伍德荣.一种新型等速万向节的设计J.机械工程师.2002.7.09 李丽,顾力强.碳纤维复合材料传动轴临界转速分析J.汽车工程.2005.6.10 陈家瑞汽车构造M 北京机械工业出版社,2001.6.11 曹智军.十字万向节油脂泄漏高速试验台设计J.仪器仪表学报.2004.8.12 吴家洲,吴波,杨叔子.球笼式万向节快速设计CAD系统研究J.机床与液压,2001.6.13 龚微寒,汽车现代设计制造M,人民交通出版社,2001.6.14 五之煦,许杏根.机械设计手册M.机械工业出版社,2001.6.15 仇世侃, 刘卷苍. 单十字轴万向节不等速速比详解互证J. 汽车技术 , 2008,(08)16 Wangxiang Qianchao Company Ltd. A New Process of Universal Joint Bearings to Reduce Angular Clearance of Steering Shaft Automobile Technology 2005,(06)17 SDept. of mechanical Eng imulation Based On Matlab Software For The Hookes Joint Driven Shaft2004,(04)六、备注指导教师意见:签字: 年 月 日SY-025-BY-8毕业设计答辩评分表学生姓名田 宇专业班级车辆工程B05-18指导教师苏清源职 称副教授题目 轻型商用车传动轴及万向节设计答辩时间月 日 时答辩组成员姓名出席人数序号评 审 指 标满分得分1选题与专业培养目标的符合程度,综合训练情况,题目难易度、工作量、与实际的结合程度102设计(实验)能力、对实验结果的分析能力、计算能力、综合运用知识能力103应用文献资料、计算机、外文的能力104设计说明书撰写水平、图纸质量,设计的规范化程度(设计栏目齐全合理、SI制的使用等)、实用性、科学性和创新性155毕业设计答辩准备情况56毕业设计自述情况207毕业设计答辩回答问题情况30总 分 Z= 答辩过程记录、评语: 答辩组长签字: 年 月 日SY-025-BY-7毕业设计评阅人评分表学生姓名田 宇专业班级车辆工程B05-18指导教师姓名苏清源职称副教授题目轻型商用车传动轴及万向节设计序号评 价 项 目满分得分1选题与专业培养目标的符合程度,综合训练情况;题目难易度102题目工作量;题目与生产、科研、实验室建设等实际的结合程度103综合运用知识能力(设计涉及学科范围,内容深广度及问题难易度);应用文献资料能力154设计(实验)能力;计算能力(数据运算与处理能力);外文应用能力255计算机应用能力;对实验结果的分析能力(或综合分析能力、技术经济分析能力)156插图(图纸)质量;设计说明书撰写水平;设计的实用性与科学性;创新性207设计规范化程度(设计栏目齐全合理、SI制的使用等)5得 分 Y= 评 语:(参照上述评价项目给出评语,注意反映该论文的特点) 评阅人签字 : 年 月 日SY-025-BY-3毕业设计(论文)开题报告学生姓名田宇系部汽车工程系专业、班级车辆工程 B05-18指导教师姓名苏清源职称副教授从事专业车辆工程是否外聘是否题目名称轻型商用车传动轴及万向节设计一、课题研究现状、选题目的和意义1、研究现状在本世纪初,万向节和传动轴在机械工程和汽车工业的发展中起到了及其重要的作用,与此同时为满足日益增长的需求,首批专业制造厂家将他们的注意力转向这一领域。在质量方面,他们对效率、强度、耐久性和噪声性能法方面的改进达到了一个新的程度,使万向传动轴成为一种重要的工程部件。1950年后,传动轴的产量达到了数以百万计。1984年主要由于汽车工业的增长,万向节传动轴的生产数量就已经达到数亿。在现代汽车的总体布置中,发动机、离合器和变速箱连成一体固装在车架上,而驱动桥则通过弹性悬架与车架连接。由此可见,变速器输出轴轴线与驱动桥的输入轴轴线不在同一平面上。当汽车行驶时,车轮的跳动会造成驱动桥与变速器的相对位置(距离、夹角)不断变化,故变速器的输出轴与驱动桥的输入轴不可能刚性连接,必须安装有万向传动装置。十字轴式刚性万向节是各类车辆传动系统的重要部件, 实现角度变化的同时并传递转矩。它具有结构简单, 低幅磨损小, 传递功率大的特点。2. 目的和意义在汽车工业的迅猛发展,车型多样化、个性化的今天,人们对汽车舒适性,使用性能的要求日益提高,而传动轴及万向节的设计装配不良将产生振动和噪声就使之成为汽车设计中重要的环节之一。本题是依据现有生产企业在生产车型的万向传动装置作为设计原型,在给定变速器输出转矩、转速及发动机和主减速器安装位置等条件下,学生独立设计出符合要求的万向传动装置,着重设计计算万向节的结构参数及对其进行了校核计算。二、设计(论文)的基本内容、拟解决的主要问题通过对汽车万向传动轴的运动特性,技术难题,制造工艺,使用寿命影响因素,失效形式进行深入系统的分析。在设计过程中避免振动,传动动轴断裂,十字轴折断,及滚针轴承过早损坏等问题。运用传统设计方法完成对传动轴的计算校核,传动轴滑动花键的设计计算。万向节叉及十字轴的计算校核。利用相关书籍资料完成对十字轴滚针轴承的设计及校核,传动轴滑动花键和万向节的润滑方案的选择与设计以及通过PRO/E等软件完成装配。完成以下内容:(1)完成传动轴的设计(2)完成十字轴万向节的设计(3)完成传动轴中间支撑等主要零件的设计(4)完成PRO/E装配三、技术路线(研究方法)收集资料、可行性分析万向节结构方案分析万向传动的运动和受力分析万向节的设计计算传动轴结构分析与设计中间支承结构分析与设计完成零件图、装配图及PRO/E装配完成计算说明书四、进度安排1、第一周第三周 3月02日3月22日 调研、开题报告、文献综述2、第四周第六周 3月23日4月12日 传动轴的设计计算3、第七周第八周 4月13日4月26日 万向节的设计计算4、第九周第十周 4月27日5月10日 完成装配图5、第十一周第十二周 5月11日5月24日 完成零件图及PRO/E运动仿真6、第十三周第十四周 5月25日6月07日 完成设计说明书7、第十五周 6月08日6月14日 审查图纸、计算及设计说明书8、第十六周 6月15日6月21日 修改图纸、计算及设计说明书9、第十七周 6月22日6月28日 毕业答辩五、参考文献01 卢曦,周萍,孙跃东.汽车等速万向节的现状与发展J.机械设计与制造,2002,6 .02 李科,何志兵,沈海.等速万向节总成的设计方法J.轴承,2006.9.03 任少云,朱正礼,张建武.双十字轴万向节传动力学建模与仿真J.上海交通大学学报,2004.11.04 何西冷.万向节机构的运动学分析J.起重运输机械,2001.6.05 李仕清,张波.万向节砖正确润滑J.AUTO MAINTENANCE,2000.12.06 刘惟信汽车设计M北京:清华大学出版社.07 华同曙,沈雪瑾,陈晓阳.虎克万向节节叉轴承滚针的凸度设计J.华南理工大学学报(自然科学版).2006.7.08 肖生发.伍德荣.一种新型等速万向节的设计J.机械工程师.2002.7.09 李丽,顾力强.碳纤维复合材料传动轴临界转速分析J.汽车工程.2005.6.10 陈家瑞汽车构造M 北京机械工业出版社,2001.6.11 曹智军.十字万向节油脂泄漏高速试验台设计J.仪器仪表学报.2004.8.12 吴家洲,吴波,杨叔子.球笼式万向节快速设计CAD系统研究J.机床与液压,2001.6.13 龚微寒,汽车现代设计制造M,人民交通出版社,2001.6.14 五之煦,许杏根.机械设计手册M.机械工业出版社,2001.6.15 仇世侃, 刘卷苍. 单十字轴万向节不等速速比详解互证J. 汽车技术 , 2008,(08)16 Wangxiang Qianchao Company Ltd. A New Process of Universal Joint Bearings to Reduce Angular Clearance of Steering Shaft Automobile Technology 2005,(06)17 SDept. of mechanical Eng imulation Based On Matlab Software For The Hookes Joint Driven Shaft2004,(04)六、备注指导教师意见:签字: 年 月 日本科学生毕业设计轻型商用车传动轴及万向节设计 系部名称: 汽车工程系 专业班级: 车辆工程 B05-18班 学生姓名: 指导教师: 职 称: 副教授 黑 龙 江 工 程 学 院二九年六月黑龙江工程学院本科生毕业设计摘要汽车的万向传动轴是由传动轴、万向节两个主要部件联接而成,在长轴距的车辆中还要加装中间支承。万向传动轴主要用于工作过程中相对位置不断改变的两根轴间传递转矩和旋转运动。在本世纪初万向节与传动轴的发明与使用,在汽车工业的发展中起到了极其重要的作用。随着汽车工业的发展,现代汽车对万向节与传动轴的效率、强度、耐久性和噪声等性能方面的设计及计算校核要求也越来越严格。本毕业设计将依据现有生产企业在生产车型(CA1041)的万向传动装置作为设计原型。在给定整车主要技术参数以及发动机、变速器等主要总成安装位置确定的条件下,对整车结构进行了分析,确定了传动轴布置方案,采用两轴三万向节带中间支承的布置形式。在确定了传动方案后,对传动轴、万向节总成、中间支承总成进行设计,使该总成能够在正常使用的情况及规定的使用寿命内不发生失效。 关键字:传动轴;万向节;中间支承;设计;校核ABSTRACT The universal drive shaft of automotive is composed of transmission shaft and cardin joint. The main function of the universal drive shaft is to transmitting torque and rotation movement between two shafts whose relative position is variation in the working process. At the beginning of this century the transmission shaft and cardin joint play an important role in the development of automobile industry. As the development of automobile industry, the automobile demand that the design and verification of transmission shaft and cardin join stricter in the efficiency, intension, durability and noise performance. This graduation design chooses existing production business enterprise of basis is producing the car type(CA1041) of ten thousand to spread to move to equip the conduct and actions design prototype. Under the conditions of the main technical parameters of the given vehicle, installation location of engine, transmission and other major assembly are determined , the structure of the vehicle is analysised, the transmission shaft layout program is determined. Two shaft-three cardin joints is adapted. After determining the transmission options, the right drive shaft and universal joint assembly, intermediate bearing assembly is designed, so that the assembly can be used in normal situations and the life within no failure. Keywords:Transmission shaft;Cardin joint;Middle supporting;Design ;VerificationI目录摘要IAbstract II第1章 绪论11.1选题的目的和意义11.2国内外研究现状、发展趋势11.3研究内容及方法21.3.1传动轴方案的选择及主要参数的确定21.3.2万向节类型的选择21.3.3十字轴式万向节的结构分析21.3.4万向节总成主要参数的确定与校核31.3.5中间支承的设计与校核3第2章 传动轴总成的设计52.1万向传动轴总体概述52.2传动布置型式的选择52.3传动轴断面尺寸的确定与强度校核62.3.1传动轴的运动分析62.3.2传动轴断面尺寸的计算与校核92.4主传动轴滑动花键的设计122.5中间传动轴花键的设计152.6本章小结17第3章 万向节总成的设计183.1万向节类型的选择183.2十字轴式万向节的结构分析193.3万向节的受力分析203.3.1单十字轴万向节的受力分析203.3.2双十字轴万向节传动223.3.3多十字轴万向节传动233.4万向节总成主要参数的确定与校核243.4.1十字轴243.4.2滚针轴承263.5联接元件的设计293.5.1联接螺栓293.5.2万向节叉313.6十字轴总成的润滑323.7本章小结33第4章 中间支承的设计344.1中间支承的结构分析与选择344.2轴承的选取354.3本章小结37结论38参考文献39致谢40第1章 绪论1.1 选题的目的和意义 随着汽车工业的迅猛发展,车型的多样化、个性化已经成为发展趋势,对汽车节能、舒适与轻量化的要求越来越高。而传动轴及万向节的设计装配不良将产生振动和噪声,增添未能估算在内的符加动载荷,还可能导致传动系不能正常运转和早期破坏,万向传动轴是汽车传动系的重要组成部件之一1。传动轴选用与设计的合理与否直接影响传动系的传动性能。选用、设计不当会给传动系增添不必要的和设计未能估算在内的附加负荷,可能导致传动系不能正常运转,因此该总成设计是汽车设计中重要的环节之一。1.2 国内外研究现状、发展趋势传动轴普遍采用具有较高的强度的薄钢板卷焊而成的空心轴,超重型货车的传动轴则直接采用无缝钢管制成。近年来由于对汽车低能耗,低成本的要求越来越高,汽车必须轻量化,汽车变得更易产生振动和噪声。因此对传动系重要组成部分万向节振动特性必须进行分析2。目前国内外都将以NVH(噪音,振动,啸声)为设计目标,为了满足这类要求,汽车制造厂对该总成的设计要求越来越严格。随着Matlabl软件的开发,国内对传动轴的设计己从传统设计向模糊可靠性设计发展。基本方法是把传统设计公式中的参量看作随机变量,进行概率计算,从中找出规律,得出合理的校核强度和截面参数。汽车和工程机械用传动轴在高速转动时要产生弯曲振动。因此导致共振现象使传动轴断裂.尤其是高速轴。为避免共振产生应进行振动计算。确定其临界转速.常规优化设计是为了使传动轴在工作时不出现共振现象.使传动轴的临界转速尽量避开其实际最高转速。因载荷的随机性及切削加下时下件表而凹凸不平及材料软硬不均。临界转速具有离散性。它不是一个点,而是一个区域。而模糊可靠性设计理论应用于具有振动的传动轴的优化设计中,提出传动轴的模糊可靠性优化设计方法,建立了在满足给定模糊可靠要求设计条件下优化设计数学模型。传动轴模糊可靠性优化设计在设计中,既考虑设计参数的随机性和模糊性,又能进行多参数设计,使设计方案最优,且在设计后能预测新产品的可靠度3。这是可靠性和最优化设计的有机结合。万向节是实现万向传动的关键,万向节性能的优劣直接影响到整车的行驶性能、动力性、舒适性。从19世纪初虎克式万向节在汽车上应用以来,经过100多年的发展己经有十几种形式。可分为铡性万向节和挠性万向节。刚性万向节又可分为不等速万向节、准等速万向节和等速万向节。等速万向节因其加工制造精度高、难度大,需成套引进国外专用加工生产设备,且投资费用大、价格高,已成为实现国产化的关键问题之一。由于等速万向节传动轴应是用橡胶护套来密封的,橡胶护套的寿命从很大程度上决定了传动轴总成的使用寿命,因此橡胶护套设计和考核试验也成了等速万向节设计的重要环节之一。由于近年来Pro/E、CATIA、Matlab等软件的开发与应用,国内的企业、科研单位也致力于基于CATIA、Matlab等的模糊、仿真设计,从而大大提高了我国对万向节的设计、制造水平。综合以上国内外文献和相关书籍可以看出:随着计算机的发展、各种计算机辅助软件的设计开发,如:Pro/E、CAD、CATIA等以及有限元分析等设计理论的发展,必然会给万向节的设计、研发带来日新月异的进展,万向节及传动轴的设计己逐步实现自动化,集成化,智能化。1.3 研究内容及方法1.3.1 传动轴方案的选择及主要参数的确定在汽车行驶过程中,由于发动机的振动及不平路面的冲击等因素引起弹性悬架系统的振动,使变速器的输出轴和驱动桥的输入轴相对位置经常变化,故两根轴不能刚性地连接,而必须采用一般由两个十字轴万向节和传动轴组成的万向传动装置。在变速器与驱动桥之间距离较远的情况下,应将传动轴分成两段,并用三个十字轴式万向节连接起来,且在中间传动轴后端加装中间支承。根据给定的发动机功率、变速器最大传动动比、主速器传动动比计算出最大剪应力和弯曲应力,选取钢材的材料并查得其屈服极限,传动轴临界转速的校核。1.3.2 万向节类型的选择对万向节类型及其结构进行分析,并结合(CA1041)技术要求选择合适的万向节类型。考虑到本毕业设计所针对的车型为中轻型货车,对其万向传动轴的设计应满足:制造加工容易、成本低,工作可靠承载能力强,使用寿命长,结构简单,调整维修方便等要求,本设计选用十字轴式万向节,带中间支承的两段式传动轴。1.3.3 十字轴式万向节的结构分析十字轴式万向节的基本构造,一般由一个十字轴、两个万向节叉、和滚针轴承等组成。两个万向节叉上的孔分别松套在十字轴的两对轴颈上。为了减少磨擦损失,提高效率,在十字轴的轴颈处加装有由滚针和套筒组成的滚针轴承。然后,将套筒固定在万向节叉上,以防止轴承在离心力作用下从万向节叉内脱出。这样,当主动轴转动时,从动轴既可随之转动,又可绕十字轴中心在任意方向摆动。目前,最常见的滚针轴承轴向定位方式有盖板式、卡环式、瓦盖固定式和塑料环定位式等4。1.3.4 万向节总成主要参数的确定与校核1、十字轴十字轴万向节的损坏形式主要是十字轴轴颈和滚针轴承的磨损,十字轴轴颈的滚针轴承帽工作表面出现压痕和剥落。一般情况下,当磨损或压痕超过0.15mm时便应报废。十字轴主要失效形式是轴颈根部断裂,所以设计时应保证该处有足够的抗弯强度。2、十字轴滚针轴承滚针轴承的结构分析:汽车万向节用滚针轴承的结构型式较多,但就滚针来说、主要有三种型式:锥头滚针、平头滚针及圆头滚针。为了防止在运输及安装过程中掉针,国内的协作配套厂家大多都采用锥头滚针5。这种结构的轴承除滚针端头为圆锥形外,还多了一个挡针圈并且在外圈滚道与底道之间加工出基底凹槽,滚针圆锥头靠挡针圈及外圈基底凹槽挡住,从而避免了径向掉针。3、联接螺栓 在发动机前置后驱动的汽车中,连接变速器与驱动桥之间的传动轴是靠万向节叉与驱动桥或变速器的法兰盘组成的联轴器来传递转矩的,由于螺栓联接工作时即承受剪切力又承受轴向力,所以需校核抗拉强度,抗剪强度和抗挤压强度。4、万向节叉万向节叉与十字轴组成连接支承,在力F作用下产生支承反力,在与十字轴轴孔中心线成截面处,万向节叉承受弯曲和扭转载荷,应对其弯曲应力和扭应力进行校核。1.3.5 中间支承的设计与校核在长轴距汽车上,为了提高传动轴临界转速,避免共振以及考虑整车总体布置上的需要,常将传动轴分段。在乘用车中,有时为了提高传动系的弯曲刚度,改善传动系弯曲振动看特性,减小噪声,也将传动轴分成两段。当传动轴分段时,需加设中间支承。在设计中间支承时,应合理选择橡胶弹性元件的径向刚度,固有频率对应的临界转速 r/min尽可能低于传动轴的常用转速范围,以免共振,保证隔振效果好。许用临界转速为10002000r/min,对于乘用车,取下限。当中间支承的固有频率依此数据确定时,由于传动轴不平衡引起的共振转速10002000r/mim,而由于万向节上的附加弯矩引起的共振转速为5001000r/min,这样就避免了中间支承与传动轴的谐振6。第2章 传动轴总成的设计2.1 万向传动轴总体概述万向传动轴是汽车传动系的重要组成部件之一。传动轴选用与设计的合理与否直接影响传动系的传动性能。选用、设计不当会给传动系增添不必要的和设计未能估算在内的附加负荷,可能导致传动系不能正常运转.。 传动轴是将发动机输出的转知经分动器传递给前驱和后驱的传动机构,转速达30007000r/min,振动是传动轴总成设计需考虑的首要问题。尽管采取涂层技术来减小滑移阻力,但产生的滑移阻力仍为等速万向节的1040倍,而滑移阻力将产生振动。为选型设计提供依据,传动轴分为CJ+CJ型、BJ+BJ型(靠花键产生滑移)BJ+DOJ型、BJ+TJ型、BJ+LJ型5种类型。2.2 传动布置型式的选择万向节传动轴是汽车传动系的重要组成部件之一。传动轴选用与设计布置的合理与否直接影响传动系的传动性能。选用与布置不当会给传动系增添不必要的和设计未能估算在内的附加动负荷,可能导致传动系不能正常运转和早期损坏。车辆的万向节传动,主要应用于非同心轴间和工作中相对位置不断改变的两轴之间的动力传递。装在变速器输出轴与前后驱动桥之间。变速器的动力输出轴和驱动桥的动力输入轴不在一个平面内。有的装载机在车桥与车架间装有稳定油缸、铰接式装载机在转向时均会使变速箱与驱动桥之间的相对位置和它们的输出、输出入轴之间的夹角不断发生变化。这时常采用一根或多根传动轴、两个或多个十字轴万向节的传动7。图2.1为用于汽车变速箱与驱动桥之间的不同万向传动方案。 (a)单轴双万向节式 (b)两轴三万向节式 图2.1 汽车的万向传动方案7如图a为常用的单轴双万向节传动,如图b为连接距离较长且不宜于采用单轴双万向节传动的连接。由于参考车型轴距为2.85米,故选取如图b的传动方案。2.3 传动轴断面尺寸的确定与强度校核2.3.1 传动轴的运动分析传动轴的长度和夹角及它们变化范围,由汽车总布置设计决定。设计时应保证在传动轴长度处在最大值时,套管叉与花键轴有中够的配合长度;而在长度处于最小时,两者不顶死。传动轴夹角的大小影响万向节十字轴和滚针轴承的寿命、万向传动效率和十字轴旋转的不均匀性。当传动轴长度确定后,其断面尺寸必须保证有足够的强度,并能承受相当的转速。其许用的传动轴转速,不应超过临界转速。所谓临界转速,即当某个长度为L的传动轴,在两支点中旋转时,如图2.2所示,由于轴自身的重力作用,使传动轴中心(即质量中心)相对轴线有一偏移量(初挠度)a,如果再考虑到轴与孔的间隙,传动轴质量的不均匀,则a将再增大。当此轴旋转时,在质量中心必有离心力的作用,这个别离心力又将引起传动轴的进一步弯曲,产生附加挠度y。由于重力的大小和方向是不变的,而离心力的大小与方向是改变的,故使传动轴的弯曲力(垂直力与离心力的向量和)也周期性的变化着,从而传动轴的挠度也随时在变化。即传动轴的旋转,将伴随有弯曲振动,它的频率即等于传动轴的转速。当传动轴的转速接近于它的弯曲自然振动频率时,即出现共振现象,振幅(挠度)急剧增加,致使传动轴折断,这一转速即称为传动轴的临界转速。图2.2 万向节传动轴的弯曲振动传动轴的临界转速与轴的直径、长度和支承点数目有关。设传动轴转速为。作用在传动轴上的离心力则为: (2.1)式中:m传动轴的质量这时离心力被与长度成正比的材料弹性力p所平衡,由材料力学得知: (2.2)式中:E传动轴材料的抗拉弹性模数,N/mm2;L支承长度,取两万向节的中心距离(m);I轴剖面对其对称轴线(直径)的转动惯量(m4);系数c与受载情况、支承型式有关,当载荷在两端自由支承的梁上沿长度平均分布时,而在同样受载情况下,对两端固定支架支承的梁;P材料弹性力由平衡条件得: (2.3)解得: (2.4)式中:a初挠度;Y附加挠度;传动轴角速度当时,轴的挠度y趋于无穷大,即若轴以与此相应的角速度旋转时必将折断。这时: (2.5)对于直径为D的实心轴,由力学得知 , (2.6) 式中:传动轴材料单位体积重量由此,对于两端自由支承(开式传动轴),且载荷沿轴长平均分布的轴,其临界转速为: r/min (2.7)对于两端有固定支承的轴(轴封闭于传动轴套管中的闭式传动轴),则: r/min (2.8) 对于大量采用的空心轴,若其剖面外径D,内径为d,则:于是两端自由支承的轴:r/min (2.9)对两端固定支承的轴,则:r/min (2.10)以上各式中D、d、L均用同样的长度单位(厘米)。对于绝大多数开式传动轴,可按两端自由支承的轴来计算,工作长度L可取两万向节中心间距离。如为闭式传动轴,可按两端固定支承的轴承计算,工作长度L可取两轴承中心间距离。从上面公式可以看出:当传动轴外径相同时,空心轴的临界转速比实心的要高。这就是为什么传动轴广泛采用空心轴的原因之一。同时还可看出当L增加,下降,为了提高可缩短传动轴长度,增大轴管内外径。所以当mm时,常采用中间支承。当传动轴外径相同时,空心轴的临界转速比实心的要高。为了提高在制造方面采取的主要措施是;用质量分面比较均匀的焊接钢管代替无缝钢管;作轴管的钢板厚度一般取1.852.50mm;对每根传动轴总成应进行动平衡检验,保证不平衡度在规定范围以内,如果不合格应进行校正(贴焊平衡块)并使偏心振摆也在公差以内。在确定传动轴截面尺寸时,一定要使传动轴的实际最大转速小于其临界转速。其安全系数k应在以下范围内。 (2.11)式中:为对应于车辆最大行驶速度时,传动轴的转速如果传动轴的动平衡很好,而且花键连接制造精度很高,此时临界转速的安全系数,可取较小值。当传动轴质量不平衡或花键连接处磨损出间隙后,传动轴就能在低于临界转速下发生破坏。表2.1为某载重汽车的实验数据,表示传动轴破坏转速8。传动轴总成应进行动平衡试验,其不平衡度为:对轿车及轻型客、货车,30006000r/min时不大于12Nmm;对5t以上的货车,在10004000r/min时不大于10Nmm。十字轴端面磨损会使其轴向间隙及窜动增大而影响动平衡,因此应严格控制该间隙或采用弹性盖板,有的可加装端面滚针轴承,传动轴总成的径向全跳动动应不大0.50.8mm。由公式2.10可以确定传动轴总成的最大可能长度,如果它小于汽车总布置所要求的传动轴尺寸,则需在变速器和后驱动桥之间安置两根万向传动轴,且在它们的联接处(在前传动轴后端)需设置固定在车架车身上的中间支承。在某些轿车上,为了缩短传动轴的长度而采用加长的变速器。表2.1 某载重汽车传动轴的破坏转速与行驶里程的关系8行驶里程(km)017000100000在重心平面上的振摆(mm)1.151.582.75破坏转速与临界转速之比()0.920.860.692.3.2 传动轴断面尺寸的计算与校核 本设计传动方式为开式、两轴三万向节带中间支承形式。解放牌CA1041K26L载货汽车主要技参数见附录。由安全系数,得计算临界转,取k=1.5,转速为对应于车辆最大行驶速度时,传动轴的转速。 式中:发动机最大功率时的转速r/min;变速器最高档传动比;则:r/min。将 r/min代入得:r/min取r/min选取主传动轴进行计算:电焊管参数应按冶金部标准YB242-63选取。表2.2给出外径D=6095mm的标准参数值。表2.2 6095mm电焊钢管YB242-63 (mm)外径钢 管 厚 度601.4、1.5、1.6、1.8、2.0、2.2、2.5、2.8、3.0、3.2、3.563.51.4、1.5、1.6、1.8、2.0、2.2、2.5、2.8、3.0、3.2、3.5701.4、1.5、1.6、1.8、2.0、2.2、2.5、2.8、3.0、3.2、3.5751.4、1.5、1.6、1.8、2.0、2.2、2.5、2.8、3.0、3.2、3.5、3.8、4.0、4.2、4.5831.4、1.5、1.6、1.8、2.0、2.2、2.5、2.8、3.0、3.2、3.5、3.8、4.0、4.2、4.5891.4、1.5、1.6、1.8、2.0、2.2、2.5、2.8、3.0、3.2、3.5、3.8、4.0、4.2、4.5、4.8951.4、1.5、1.6、1.8、2.0、2.2、2.5、2.8、3.0、3.2、3.5、3.8、4.0、4.2、4.5、4.8 由于传动轴为开式,两端自由支承所以临界转速按公式2.9计算。设主传动轴外径为,内径为,传动轴管厚度为B。初选传动轴管外径mm,厚度mm,则mm将r/min,主传动轴长度mm,mm,mm代入2.9得:r/min经计算主传动轴符合临界转速设计要求。在按临界转速初选轴管断面尺寸以后,还需要进行扭转强度验算,由于传动轴夹角引起的附加扭矩和弯矩很小,所以为了计算简单,将不考虑由于夹角而引起的附加扭矩和弯矩,只按纯扭矩计算其扭转应力。传动轴的最大扭转应力(MPa)可按下式计算: (2.12)式中:传动轴的计算扭矩,Nmm;W抗扭断面模量,对空心轴将W代入上式,则传动轴扭转强度应满足以下要求: (2.13)式中:许用扭转应力,MPa传动轴计算扭计算公式如下: (2.14)式中:发动机最大转矩(Nmm),Nmm;N计算驱动桥数,CA1041为后桥驱动车辆,所以取;变速器一挡传动比,CA1041装配的变速器一挡传动比;发动机到万向传动轴之间的传动效率,取;猛接离合器所产生的动载系数,液力自动变速器,具有手动操纵的机械变速器的高性能赛车,性能系数 的汽车:,的汽车:或由经验选定。性能系数计算由下式计算: 当时 当时式中:汽车满载质量(若有挂车,则要加上挂车质量),kg;由CA1041技术参数查得:Kg,Nm。代入得:,取。将Nmm、代入公式2.14得:Nmm将传动轴计算扭矩Nmm,传动轴管外径Nmm,内径Nmm代入公式2.13得:MPa 经计算主传动轴轴管符合设计要求,能保证在各种工况下有效的传递转矩。 由于中间传动轴比主传动轴短,所以主传动轴轴管的外径和管壁厚度同样适用于中间传动轴。2.4 主传动轴滑动花键的设计汽车行驶过程中,变速器与驱动桥的相对位置经常变化。为避免运动干涉,传动轴中设有由滑动叉和矩形或渐开线花键轴组成的滑动花键来以实现传动轴长度的变化。滑动花键有矩形花键和渐开线花键两种形式。本设计选矩形花键,其主要参数可按照机械设计手册选取9。下表2.3给出了部分轻系列花键的基本尺寸:初选花键断面基本尺寸NdDB 为846509。矩形花键主要有下图2.3所示四种形式:由于汽车上所用的花键要求可以沿轴向滑动,所以选A型花键。表2.4给出了部分矩形内花键长度:根据表2.4所给出的长度,初选花键长度mm,花键轴孔长度mm。在选定花键尺寸后,还应对作用在花键轴上的扭转应力(MPa)和作用在齿侧的挤压应力(MPa)进行校核。表2.3 矩形花键基本尺寸系列(摘自GB/T 1144-2001) (mm)小径d轻系列规格NdDB轻系列r轻系列c286232660.20.1328323660.30.2368364070.30.2428424680.30.2468465090.30.25285258100.40.3注:表中 N-键齿数;D-花键大径;B-键宽;r-倒角;c-倒角表2.4 矩形内花键长度很系列(摘自GB/T 10081-1988) (mm)花键小径d3652花键长度或22120孔的最大长度L200花键长度或系列10,12,15,18,22,25,28,30,32,36,38,42,45,48,50,56,60,63,71,75,80,85,90,95,100,110,120,130,140,160,180,200对于传动轴上的花键轴,通常以底径计算扭转应力(MPa),的计算公式如下: (2.15)式中:T传动轴的计算转矩(Nmm);d花键轴的花键内径(mm);许用应力,按安全系数确定,取,则:MPa;将N.mm、mm代入公式2.15得:MPa 经校核主传动轴花键的齿根扭转应力符合设计要求。传动轴花键的齿侧挤压应力MPa计算公式如下: (2.16) 图2.3 矩形花键的主要形式 式中:T传动轴的计算转矩(Nmm);花键转矩分布不均匀系数,取;、分别为花键外径和内径(mm);花键的有效工作长度(mm);N花键齿数;许用挤压应力(MPa)当花键的齿而硬度大于35HRC时,滑动花键MPa。将N.mm、mm、mm、mm、代入公式(2.16)得:MPa 经校核主传动轴花键齿侧挤压应力符合设计要求。当传递转矩的花键伸缩时,产生的轴向阻力为: (2.17)式中:传动轴所传递的转矩,Nmm;r滑动花键齿侧工作表面的中径,mm;f摩因数,取代入公式2.17得:N为了减小滑动花键的轴向滑动阻力和磨损,有时对花键齿进行磷化处理或喷涂尼龙层,有的则在花键槽中放入滚针、滚柱或滚珠等滚动元件,以滚动摩擦代替滑动摩擦,从而提高传动效率。但这种结构较复杂,成本较高。有时对于有严重冲击载荷的传动,还采用具有弹性的传动轴。传动轴上的花键应有润滑及防尘措施,花键齿与键槽间隙不宜过大,且应按对应标记装配,以免装错而破坏传动轴总成的动平衡10。2.5 中间传动轴花键的设计 由于所所设计的传动轴为两段,为中间传动轴和主传动轴,所以要考虑两段轴的连接问题。通常将中间传动轴加工出一段花键和一段螺纹,花键与中间传动轴凸缘叉组成花键副,再用一个开槽螺母将凸缘叉轴向定位,防止凸缘叉轴向窜动;再将凸缘叉与万向节叉相连实现动力的传递。 选取中间传动轴花键键型为矩型花键,主要尺寸参照表2.3:初选花键小径mm,大径mm,键齿数N=8,键宽B=7mm。参照表2.4,取键长 mm。 选定花键尺寸后,对作用在花键轴上的扭转应力(MPa)和作用在齿侧的挤压应力(MPa)进行校核。对于传动轴上的花键轴,通常以底径计算其扭转应力MPa,其许用应力同上, MPa。的计算公式如下: (2.18)将、代入公式2.18得:MPaMPa 经校核中间传动轴齿根扭转应力符合设计要求。中间传动轴花键的齿侧挤压应力MPa应满足: (2.19)式中:T传动轴的计算转矩(Nmm);花键转矩分布不均匀系数,取;、分别为花键外径和内径(mm);花键的有效工作长度(mm);N花键齿数;许用挤压应力当花键的齿而硬度大于35HRC时,非滑动花键许用挤压应力 MPa,取MPa。将N.mm、mm、mm、mm、代入公式(2.19)得:MPa 经校核中间传动轴花键齿侧挤压应力符合设计要求。2.6 本章小结本章完成了对中间传动轴、主传动轴的设计。在给定了发动机转矩、变速器低挡传动比的情况下确定了中间传动轴与主传动轴的内、外径,保证发动机在各工况工作时传动轴不发生共振行成传动轴的折断。在确定了传动轴尺寸后对其扭转应力进行了校核,使传动轴在各种工况以及冲载荷情况下不会产生扭转变形。两段传动轴间转矩是靠主传动轴花键与中间传动轴花键传递的,这两处花键的设计也是这一章的重中这重。本设计中选用了相对渐开线花键定心精度更高、加工更容易的矩型花键,这种形式提高了传动轴高速转动时的稳定性,也减少了花键的磨擦从而提高了传动轴整体的使用寿命。由于花键配合间隙小,减小了车辆行驶时的振动的噪声,提高了驾驶舒适性。第3章 万向节总成的设计3.1 万向节类型的选择万向节是转轴和转轴之间实现变角度传递动力的基本部件,按其在扭转方向上是否有明显的弹性,可分为挠性万向节和刚性万向节。刚性万向节的动力是靠零件之间的铰链式连接传递的;而挠性万向节的动力则靠弹性零件传递的,且有一定的缓冲减振作用。刚性万向节根据其运动特点又可分为不等速万向节、准等速万向节和等速万向节和等速万向节三种形式11。不等速万向节是指万向节连接的两轴夹角大于零时,输出轴和输入轴之间以变化的瞬时角速度比传递运动,但平均角速度相等的万向节。准等速万向节是指在设计角度下以相等的瞬时角速度传递运动,而在其他角度下以近似相等的瞬时角速度传递运动的万向节。输出轴和输入轴以始终相等的瞬时角速度传递运动的万向节,称之为等速万向节。万向节分类如下图3.1所示: 万向节刚性万向节不等速万向节十字轴式准等速万向节 双联式 凸块式三销轴式球面滚轮式样等速万向节 球叉式 球笼式 挠性万向节图3.1 万向节的分类由于十字轴式万向节具有结构简单、传动可靠、效率高、且制造成本低,被广泛应用于各类汽车的传动系统中。根据本设计适用的车型,选用十字轴式万向节。3.2 十字轴式万向节的结构分析十字轴式万向节的基本构造,一般由一个十字轴、两个万向节叉、和滚针轴承等组成。两个万向节叉上的孔分别松套在十字轴的两对轴颈上。为了减少磨擦损失、提高效率、在十字轴轴颈和万向节间有由滚针和套筒组成的滚针轴承。然后,将将套筒固定在万向节叉上,以防止轴承在离心力作用下从万向节叉内脱出。这样,当主动轴转动时,从动轴既可随之转动,又可绕十字轴中心在任意方向摆动。目前,最常见的滚针轴承轴向定位方式有盖板式、卡环式、瓦盖固定式和塑料环定位式等12。最普通的盖板式轴承轴向定位结构是用螺栓和盖板将套筒固定在万向节叉上,并用锁片将螺栓锁紧。它工作可靠,拆装方便,但零件数目较多。有时将弹性盖板点焊于轴承座底部,装配后,弹性盖板对轴承座底部有一定的预压力,用来防止高速转动时由于离心力作用,在十字轴端面与轴承座底之间出现间隙而引起十字轴轴向窜动,并避免了由于这种窜动所造成的传动轴动平衡状态的破坏。13卡环式又分为外卡式和内卡式两种。它们具有结构简单、工作可靠、零件少和质量小的优点。瓦盖固定式结构中的万向节叉与十字轴颈配合的圆孔不是一个整体,而分成两半,再用螺钉连接起来。这各结构具有拆装方便、使用可靠的优点,但加工艺复杂。塑料环定位结构是在轴承碗外圆和万向节叉的轴承孔中部开一环形槽,当滚针轴承动配合装入万向节叉到正确位置时,将塑料经万向节叉上的小孔压注到环槽中,待万向节叉上另一与环槽垂直的小孔有塑料溢出时,表明塑料己充满环槽。这种结构轴向定位可靠,十字轴轴向窜动小,但拆装不方便。为了防止十字轴轴向窜动和发热,保证在任何工况下,十字轴的端间隙始终为零,有的结构在十字轴轴端与轴承碗之间加装端面止推滚针或滚柱轴承。滚针轴承的润滑和密封好坏直接影响十字轴万向节的使用寿命。毛毡油封由于漏油多,防尘、防水效果差,加注润滑油时,在个别滚针轴承中可能出现空气阻塞而造成缺油,故应用己越来越少。在结构较复杂的双刃口复合油封中反装的单刃口橡胶油封,用作径向密封;另一双刃口橡胶油封用作端面密封。当向十字轴内腔注入润滑油时,陈油、磨损产物及多余的润滑油便从橡胶油封内圆表面与十字轴轴颈接触处溢出,不需安装安全阀,防尘、防水效果良好。在灰尘较多的条件下使用时,可显著提高万向节寿命。十字轴万向节结构简单,强度高,耐久性好,传动效率高,生产成本低;但所连接的两轴夹角不宜过大。当夹角由增至于时,万向节中的滚针轴承寿命将下降到原来寿命的1/4。3.3 万向节的受力分析3.3.1 单十字轴万向节的受力分析当十字轴万向节的主、从动轴之间的夹角为时,主、从动轴的角速度1、2 之间存在如下关系: (3.1)式中:主动叉转角,定义为万向节主动叉所在平面与万向节主、从动轴所在平面的夹角。由于是周期为2的周期函数,所以也为同周期的周期函数。当为0、时,2达到最大值,;当为、时,2达到最小值,。因此,当主动轴以等角速度转动时快、时慢,此即为普通十字轴万向节传动的不等速性15。十字轴万向节传动的不等速性可用转速不均匀系数K来表示: (3.2)如不计万向节的磨擦损失,主、从动轴转矩T1和T2与各自相应的角速度有的关系,这样有 (3.3)显然,当1/2最小时,从动轴上的转矩为最大值,;当最大时,从动轴上的转矩为最小值,。当T1与一定时,T2在其最大值与最小值之间每一转变化两次。具有夹角的十字轴万向节,由于其主、从动叉轴上的转矩T1 、T2作用在不同的平面上,因此仅在主动轴驱动转矩和从动轴反转的作用下是不能平衡的。在不计万向节惯性力矩时,主、从动叉轴上的转矩T1 、T2和矢量互成一角度而不能自行封闭,此时在万向节上必然还作用有另外的力矩。从万向节叉与十字轴之间的约束关系分析可知,主动叉树十字轴的作用力矩,除主动轴驱动转矩T1之外,还有作用在主动叉平面的弯曲力矩 。同理,从动叉对十字轴也作用有从动轴反转矩T2和作用在从动叉平面的弯曲力矩在这四个力矩的作用下,使十字轴万向节得以平衡。当主动叉在两特殊位置时,附加弯曲力矩的大小及变化特点:当主动叉处于和位置时,如图3.1(a),由于T1作用在十字轴轴线平面上,故必为零,而T2的作用平面与十字轴不共面,必有存在,且矢量垂直于矢量T2,合矢量指向十字轴平面的法线方向,与T1大小相等,方向相反。这样,从动叉上的附加弯矩= T1sin。当主动叉处于和位置时图3.1(b),同理可知为零,主动叉上的附加弯矩= T1tan。(a) 或时 (b) /2或 图3.1 十字轴万向节的力矩平衡分析可知,附加弯矩、的大小是在零与上述两面最大值之间变化,变化周期为,即每一转变化再次。使从动叉轴支承受周期性变化的径向载荷为: (3.4)式中:L2万向节中心至从动叉轴支承间的距离此时,万向节也承受与上述力大小相等、方向相反的力。与此方向相反的反作用力矩则由主动叉轴的支承承受。同样,使主动叉轴支承承受周期性变化的径向载荷,万向节也承受与其大小相等、方向相反的力。在从动轴支承和万向节上造成大小相等、方向相反的侧向载荷为: (3.5)附加弯矩可引起与万向节相连零部件的弯曲振动,在万向节主、从动轴支承上引起周期性变化的径向载荷,从而激起支承处的振动,使传动轴产生附加应力和变形,从而降低传动轴的疲劳强度。因此,为了控制附加弯矩,应避免两轴之间的夹角过大。如果十字轴万向节的主动叉轴转速不变,则从动叉轴周期地加速、减速旋转,产生的惯性力矩为: (3.6)式中,J2从动叉轴旋转质量的转动惯量;2从动叉轴的角加速度,可通过对式3.1求导得出: (3.7)可见,当输入轴转速很高,且输入、输出轴之间夹角较大时,由于从动叉轴旋转的不均匀加剧所产生的惯性力矩,可能会超过结构许用值。应采取有效方法降低此惯性力矩。3.3.2 双十字轴万向节传动当输入轴与输出轴之间存在夹角时,单个十字轴万向节的输出轴相对于输入轴是不等速旋转的。为使处于同一平面的输出轴与输入轴等速旋转,可采用双万向节传动,但必须保证与传动轴相边的两面万向节叉布置在同一平面内,且使两万向节夹角1与2相等如图3.2a、c。在双万向节传动中,直接与输入轴和输出轴相连的万向节叉所受的附加弯矩分别由相应轴的支承反力平衡。当输入轴与输出轴的轴线平行时如图3.2a,直接连接传动轴的两万向节叉所受的附加弯矩彼此平衡,传动轴发生如图3.2b中双点划线所示的弹性弯曲,从而引起传动轴的弯曲振动。当输入轴与输出轴的轴线相交时如图3.2c,传动轴两端万向节叉上所受附加弯矩方向相同,不能彼此平衡,传动轴发生如图3.2d,中双点划线的弹性弯曲,因此对两端的十字轴产生大小相等、方向相反的径向力。此径向力作用在滚针轴承碗的底部,并在输入轴与输出轴的支承上引起反力。(a) Z型布布置示意图(b) Z型布置时的弯矩图(c) W型布置示意图(d) W型布置时的弯矩图F图3.2 附加弯矩对传动轴的作3.3.3 多十字轴万向节传动多万向节传动的从动叉相对主动叉的转角差为: (3.8)式中:多万向节传动的当量夹角;主动叉的初相位角;主动轴转角式3.8表明,多万向节传动输出轴与输入轴的运动关系,如同具有夹角为,而主动叉具有初相的单万向节传动一样。假如多万向节传动和各轴轴线均在同一平面,且各传动轴两端万向节叉平面之间的夹角为零或/2,则当量夹角为 (3.9)式3.9中,1、2、3等为各万向节的夹角。式中的正负号这样确定:当第一万向节的主动叉处在各轴轴线所在的平面内,在其余的万向节中,如果其主动叉平面与此平面重合定义为正,与此平面垂直定义为负。为使多万向节传动的输出轴与输入轴等速旋转,应使。万向节传动输出轴与输入轴的转角差会引起动力总成支承和悬架弹性元件的振动,还能引起与输出轴相连齿轮的冲击和噪声及驾驶室内的谐振噪声。因此,在设计多万向节传动时,应该让当量夹角不大于。另外,对多万向节传动输出轴的角加速度幅值应加以限制。对于乘用车,;对于商用车,。3.4 万向节总成主要参数的确定与校核便于设计时确定十字轴总成尺寸,表3.1列出不同吨位载重汽车的十字轴尺寸范围16。3.4.1 十字轴根据该设计车型载质量m=2t,按表3.1初选十字轴长H=90mm,轴颈直颈 mm,轴颈长度h=21mm,滚针直径mm,滚针长度L=18mm,滚针数n=26,滚针轴承帽外径D=35mm。十字轴万向节的损坏形式主要是十字轴轴颈和滚针轴承的磨损,十字轴轴颈的滚针轴承帽工作表面出现压痕和剥落。一般情况下,当磨损或压痕超过0.15mm时便应报废。十字轴主要失效形式是轴颈根部断裂,所以设计时应保证该处有足够的抗弯强度。设作用于十字轴轴颈中点的力为F如图3.3所示: (3.10)式中:T万向传动轴计算转矩;r合力F作用线到十字轴中心之间的距离;主、从动叉轴的最大夹角万向传动轴计算转矩T=989860Nmm,mm,取。将数据代入公式3.10得: 表3.1推荐选用十字轴尺寸 (mm)汽车载重(t)十字轴总成十字轴滚针轴承帽HDhLDC11.590181631432422.5902221318354341082524318394571273424318504图3.3 十字轴主要尺寸及受力情况H-十字轴总长;h-轴颈长度;-轴颈直径;-油孔直径;-滚针直径十字轴轴颈根部的弯曲应力和切应力应满足: (3.11) (3.12)式中:十字轴轴颈直颈(mm);十字轴油道孔直径(mm);S合力F作用线到轴颈根部的距离(mm);弯曲应力的许用值,MPa;切应力的许用值,MPa将mm,mm,mm,F=14795.1N代入公式3.11、3.12得:MPaMPa 经校核十字轴轴颈根部的弯曲应力和切应力均符合设计要求。3.4.2 滚针轴承汽车万向节用滚针轴承的结构型式较多,但就滚针来说、主要有三种型式:锥头滚针、平头滚针及圆头滚针。为了防止在运输及安装过程中掉针。国内的协作配套厂家大多都采用锥头滚针。这种结构的轴承除滚针端头为圆锥形外,还多了一个挡针圈。并且在外圈滚道与底道之间加工出基底凹槽,滚针圆锥头靠挡针圈及外圈基底凹槽挡住,从而避免了径向掉针17。其结构如图3.4所示: 十字轴滚针轴承中的滚针直径通常不小于1.6mm以免被压碎,而且尺寸差别要小,否则会加重载荷在滚针间分配的不均匀性,公差带控制在0.003mm以内。滚针轴承径向间隔隙过大,承受载荷的滚针数减少,滚针有被卡住的可能。间隙过小又有可能出现受热卡住或因脏物阻滞卡住。合适的间隙为0.0090.095mm,滚针轴承的周向总间隙以0.080.3mm为好。滚针的长度一般不超过轴颈的长度,这可使其既具有较高的承载能力,又不致因滚针过长发生歪斜而造成应力集中。滚针在轴向的游隙通常不应超过0.20.4mm。1- 旋转轴油封;2-挡针圈;3-滚针轴承帽;4滚针;5-油封挡圈图3.4 滚针轴承剖面图十字轴滚针轴承的接触应力应满足: (3.13)式中:滚针直径(mm);十字轴轴颈直径;滚针工作长度(mm),L为滚针长度(mm);合力F作用下一个滚针所受的最大载荷(N),由下式确定: (3.14)式中:i滚针列数;Z每列中的滚针数当滚针和十字轴轴颈表面硬度在58HRC以上时,许用接触应力为30003200MPa。所设计滚针轴承的滚针列数为i=1,每列中的滚针数z=26。将i=1,z=26,F=14759.1N代入公式3.14得: 将mm,mm,mm,N代入公式3.13得:MPa 经校核轴承滚针接触应力符合设计要求。另外,应检查与从动轴万向节叉连接的滚针轴承的最大负荷,使其不超过许用值。这一最大作用力,可按如下公式计算: (3.15)式中:z滚针数;,滚针的直径和工作长度(mm);发动机在最大转矩下的转速;自发动机至万向节间的变速机构的低档传动比;万向节工作夹角将z=26, mm,mm,r/min,N代入公式3.15得:NN 经校核滚针轴承承能承受的最大负荷符合设计要求。当轴承滚针沿圆周无间隙布置时,滚针中心的最大分布直径如图3.5.a所示: (a) 滚针沿圆周无间隙布置 (b) 滚针沿圆周间隙布置图3.5 滚针布置图 (3.16)mm式中:Z滚针数当滚针间的距离为f时,滚针中心分布直径由增加到如图3.5.b所示: (3.17)式中:滚针轴承两个滚针间的间隙合适的间隙为0.0090.095mm,滚针轴承的周向总间隙以0.080.30mm为好。当mm时:mm3.5 联连接元件的设计3.5.1 联接螺栓 在发动机前置后驱动的汽车中,连接变速器与驱动桥之间的传动轴是靠万向节叉与驱动桥或变速器的法兰盘组成的联轴器来传递转矩的,一般情况下,都是选用结构简单、成本低、可传递较大转矩的凸缘联轴器。凸缘叉按标准初选螺栓孔中心圆直径K=90mm,螺栓孔直径L=14mm,凸缘叉边缘厚度H=12.5mm,螺栓数n=4,螺栓型号M12,螺栓类型为铰制孔螺栓。由于螺栓联接工作时即承受剪切力又承受轴向力,所以需校核抗拉强度,抗剪强度和抗挤压强度。抗拉强度可按如下公式进行校核: (3.18)式中:拉应力(MPa);单个螺栓所受轴向力,;螺栓最小直径,mm;许用拉应,MPa;滑动花键滑动时的磨擦力N将N,mm代入公式3.18得:MPa 经校核螺栓的拉应力符合要求。抗剪强度按如下公式进行校核: (3.19)式中:剪应力;单个螺栓所受工作剪力(N);螺栓抗剪面直径(mm);m螺栓抗剪面数;螺栓的许用切应(MPa)单个螺栓所受工作剪力可按如下公式计算:式中:T传动轴传动递的扭矩;K螺栓孔中心圆直径将MPa,m=1,mm代入公式3.19得:MPa 经校核螺栓切应力符合设计要求。抗挤压强度按如下公式进行校核: (3.20)式中:单个螺栓所受工作剪力(N),=5494.4N;H螺栓杆与孔壁挤压面的最小长度(mm);H=12.5mm;螺栓或孔壁较弱材料的许用挤压应力(MPa),MPa将=5494.4N,H=12.5mm,MPa代入公式3.20得:MPa 经校核螺栓的抗挤压强度符合设计要求。3.5.2 万向节叉万向节叉与十字轴组成连接支承,在力F作用下产生支承反力,在与十字轴轴孔中心线成的B-B截面处,万向节叉承受弯曲和扭转载荷,其弯曲应力和扭应力应满足: (3.21) (3.22)式中:、分别为截面B-B处的抗弯截面系数和抗扭截面系数,矩形截面,;椭圆形截面,;h、b分别为矩形截面的高和宽或椭圆形截面的长轴和短轴;k与有关的系数,按下表3.2选取:表3.2 系数K的选取h/b1.01.51.752.02.53.04.010k0.2080.2310.2390.2460.2580.2670.2820.312 e与十字轴轴孔中心线成的B-B截面到力F作用线的距离;a万向节叉中点与B-B截面相垂直平面到力F作用线的距离如图3.6所示;a=30mm,e=55mm,b=25,h=60mm,r=34.5mm。则:,取,由表3-2得k=0.258,F=14759.1。BB剖面为矩形,所以,。弯曲应力的许用值为5080Mpa,扭应力的许用值为80160Mpa。将b=25mm、k=0.258、h=60mm、e=55mm代入公式3.21和3.22得:Mpa经校核万向节叉弯曲应力和扭转应力均符合设计要求。图3.6 万向节叉3.6 十字轴总成的润滑十字轴万向节在工作中承受着较大的扭矩和交变负荷,其损坏形式主要是十字轴轴颈和滚针轴承的磨损、十字轴轴颈和滚针轴承碗工作面的压痕与剥落。在车辆维护规范中规定:滑动叉键齿和中间轴承使用钙基润滑脂(黄油);十字轴的滚针轴承和三桥驱动汽车的中间轴承使用齿轮油、但在实际工作中,因十字轴的注油嘴与黄油嘴相同,有时是为了操作方便,有时是无加注设备.很多驾驶员和保修人员便错误地对十字轴滚针轴承使用黄油润滑,造成十字轴的早期损坏。下面对加注黄油为什么不能起到润滑作用进行分析18。(1)钙基润滑脂(黄油)是由稠化剂钙和基础润滑油组成的,其结构比较分散。如果汽车在大负荷下持续运转时间较长,则油膜中的基础润滑油大部分便被分离出来,油膜也就基本不存在了,而且黄油在常温下的流动性很差,滚针在工作中又只能作原地转动,因此,当原有的油膜失效后难以立即形成新的油膜,致使滚针轴承及十字轴呈半干摩擦或干摩擦状态。(2)润滑脂变质蒸发后形成较硬的皂质,本身不但不能起润滑作用,而且还阻碍了滚针的滚动,再加上万向节没有溢流阀,变质的润滑脂既不能排出,新润滑脂又不便注入。在保养作业时,注入的润滑脂并不能进人到滚针中间,而是从安全阀中挤出来,轴承内的润滑脂基本上仍是第一次注入的,并且已成了变质的皂质。因而轴承仍得不到良好的润滑。(3)由于黄油油膜的坚韧程度度较差,而万向节在工作中却要承受较大的扭矩和交变负荷,因此在轴承中难以形成良好的油膜。所以,十字轴万向节的润滑不能用黄油,而应加注齿轮油。齿轮油润滑有以下优点:首先,齿轮油具有适当的粘度,形成的油膜强度较高,润滑油不至于因离心力而从接触面甩掉,能形成良好的弹性动压润滑。其次齿轮油具有优良的油性和极压性,能保证在压力很高的工作条件下,也能建立起边界润滑油膜。综上所述,由于轴承碗的密封性较差,齿轮油的流动性较大,故齿轮油有可能被逐渐甩出,从而造成半干摩擦或干摩擦也会加速十字轴及滚针的磨损。所以,应定期对万向节加注齿轮油予以润滑,同时注意检查轴承碗的密封性;或者采用锂基润滑脂,并结合保养作业,分解万向节,将旧油清理出来,重新加重注新油予以润滑。3.7 本章小结本章对单个十字轴万向节、双十字轴万向节、多十字轴万向节进行了运动和受力分析;确定了十字轴主要尺寸参数,并对十字轴轴颈进行了强度校核保证其能够承受各种工况下的载荷;设计了联接件的形式并对联接螺栓和万向节叉进行了强度校核,保证了传动的可靠性。本章的重点是滚针轴承设计,在按照标准选定了滚针轴承主要尺寸后,对滚针进行了强度校核。该滚针轴承突出的优点是先取了双刃口复合橡胶油封,用作径向密封;当向十字轴内腔注入润滑油时,陈油、磨损产物及多余的润滑油便从橡胶油封内圆表面与十字轴轴颈接触处溢出,不需安装安全阀,防尘、防水效果良好。在灰尘较多的条件下使用时,可显著提高万向节寿命。以及挡针圈的使用,解决了滚针轴承装配和工作时掉针、卡针的问题。第4章 中间支承的设计4.1 中间支承的结构分析与选择在长轴距汽车上,为了提高传动轴临界转速,避免共振以及考虑整车总体布置上的需要,常将传动轴分段。在乘用车中,有时为了提高传动系的弯曲刚度,改善传动系弯曲振动看特性,减小噪声,也将传动轴分成两段。当传动轴分段时,需加设中间支承19。中间支承能常安装在车架横梁上或车身底架上,以补偿传动轴轴向和角度方向的安装误差,以及车车辆行驶过程中由于弹性支承的发动机的窜动和车架等变形所引起的位移。目前中间支承主要有橡胶弹性中间支承和摆臂式中间支承两种形式。橡胶弹性中间支承在其结构中采用单列滚子轴承,橡胶弹性元件能吸收传动轴的振动,降低噪声。这种弹性中间支承不能传递轴向力,它主要承受传动轴因不平衡、偏心等因素引起的径向力,以及万向节上的附加弯矩所引起的径向力。蜂窝软垫式中间支承与车架横梁相连接。单列球轴承可在轴承座内滑动。由于蜂窝形橡胶垫的弹性作用,能适应上述安装误差和行驶中出现的位移。此外还可吸收振动并减少噪声。单列球轴承通过油嘴加入的润滑脂来实现,并在球轴承两端安装油封加以密封。蜂窝软垫式结构简单,效果良好,应用广泛。双列圆锥滚子轴承中间支承,其特点是双列圆锥滚子轴承可承受较大的轴向力,且便于调整,使用寿命长。有的汽车采用摆式中间支承。整个中间支承通过螺栓固定在支架和车架横梁上。当发动机轴向窜动时,摆臂可绕支承轴摆动,适应中间传动轴的轴线在纵向平面的位置变化,改善了轴承的受力状况。此外橡胶衬套能适应传动轴轴线在横向平面内少量的位置变化。综上所述,由于本设计适用车型CA1041载重小,行驶时传动轴承受冲击载荷小,而摆动式中间支承具有结构简单、质量轻、制造容易、维修保养方便等优点,故本设计选
