轻型载货汽车转向桥设计

39页 11000字数+说明书+5张CAD图纸【详情如下】

A0货车转向桥装配图.dwg

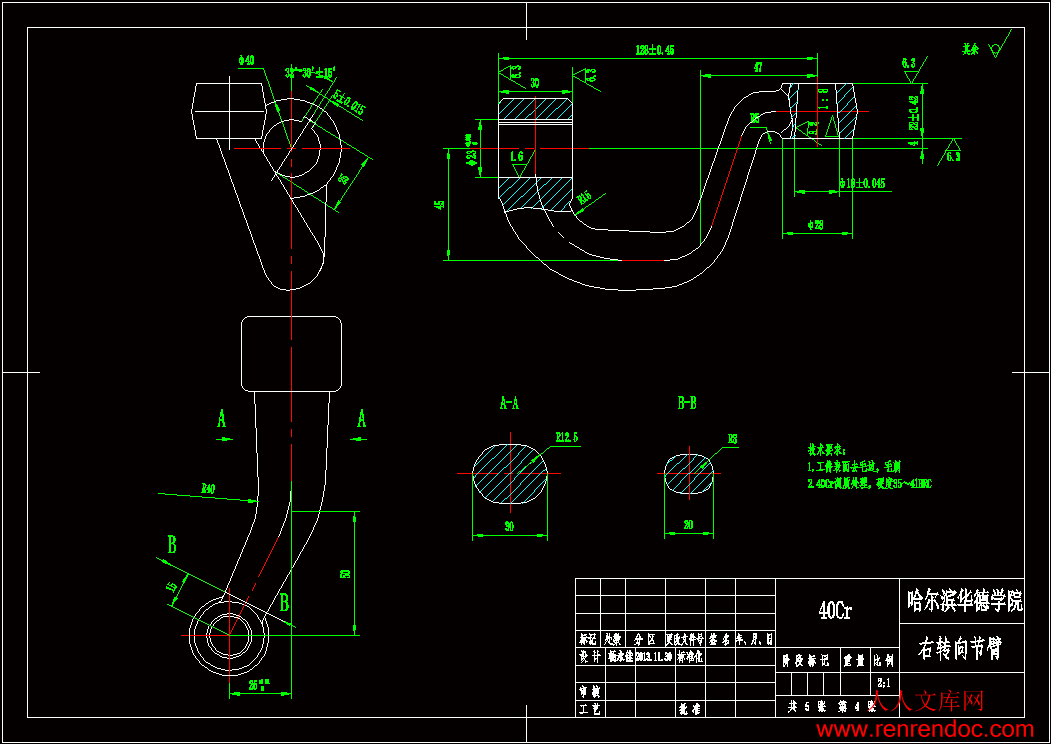

A1右转向节臂.dwg

A1左转向节臂.dwg

A2固定板.dwg

A3横拉杆.dwg

轻型载货汽车转向桥设计论文.doc

摘要

本设计为载重汽车的转向桥，此转向桥需要适应不同路况，不同速度下的稳定行驶，因此对前桥的要求也越来越高。在汽车设计、制造、因此应该本着既能有足够的承载能力，又能实现耐用经济的思想进行方案的选择，为了降低生产成本，又在结构上满足要求的情况下应尽量简单。

　　　通过设计：（1）保证有足够的强度：以保证可靠的承受车轮与车架之间的作用力。（2）保证有足够的刚度：以使车轮定位参数不变。（3）保证转向轮有正确的定位角度：以使转向轮运动稳定，操纵轻便并减轻轮胎的磨损。（4）转向桥的质量应尽可能小：以减少非簧上质量，提高汽车行驶平顺性。

　　　通过分析工作原理设计转向节、前轴、主销等零件的尺寸，使各个零部件的强度满足校核，并运用caxa等绘图软件绘制装配图和零件图。

关键词: 转向桥；定位参数；转向节；前轴；主销

　　　This design is Steering Axle for heavy trucks. The design is need to adapt to different road and under different speeds, so the stability of front axle higher requirements. In car design, manufacture, and should be based on both have enough carrying capacity, and can achieve durable economic thoughts options, in order to reduce the production cost, and meets the requirements in the structure of situations should as far as possible simple.

　　　By design: (1) To ensure adequate strength: in order to ensure affordable and reliable force between wheel and frame. By design: (1) To ensure adequate strength: in order to ensure affordable and reliable force between wheel and frame. (2) Ensure adequate rigidity: in order to change the wheel alignment parameters. (3)To ensure the correct positioning of steering wheel angle: to make the steering wheel movement and stability, manipulating light and reduce tire wear. (4) The steering axle of quality should be as small as possible: to reduce the non-sprung mass, improve vehicle ride comfort.

　　　Works by analyzing the design of steering knuckle, front axle, kingpin and other parts of the size, so that the strength of the various components to meet the check, and use other mapping software caxa assembly drawing and parts are drawing.

Key words: steering axle; positional parameters; knuckle; front axle；kingpin

摘要1

1.汽车转向桥的概况3

1.1汽车转向桥目前状况3

1.1.1汽车前桥的分类3

1.1.2前桥各参数对汽车稳定性的作用与影响3

1.2从动桥的结构形式7

1.2.1 从动桥总体结构7

1.2.2 载重汽车从动桥8

1.2.3 载重汽车从动桥9

1.2.4设计意义9

2.转向桥的设计结构参数10

2.1结构参数选择10

2.2从动桥总体结构选择10

2.3确定前桥具体结构型式10

3.前轴设计11

3.1前轴强度计算11

3.1.1前轴受力分析简图11

3.1.2前轴载荷的计算（分三种工况分析）12

3.2前轴弯矩及扭矩计算13

3.2.1前轴断面分析图14

3.2.2各个断面弯扭矩计算（分三种工况分析）15

3.3断面系数计算21

3.4应力计算23

3.5前轴材料的许用应力23

4.转向节设计23

4.1截面系数计算24

4.2弯矩计算24

4.3应力计算24

4.4转向节的材料、许用应力及强度校核25

5.主销设计25

5.1在汽车工况下计算26

5.2在汽车侧滑下计算27

6.转向传动机构设计28

6.1推力轴承和止推垫片计算28

6.2杆件设计结果30

7.经济技术分析31

7.1我国汽车车桥行业发展历程31

7.2国内汽车车桥产量和市场容量分析31

7.3汽车车桥业发展特征及问题透视31

7.4车桥产品结构解析－转向桥经济性分析31

7.5提高转向桥经济性32

8.结论33

致谢34

参考文献35

附录36

　　　从动桥即非驱动桥，又称从动车桥。它通过悬架与车架(或承载式车身)相联，两侧安装着从动车轮，用以在车架(或承载式车身)与车轮之间传递铅垂力、纵向力和横向力。从动桥还要承受和传递制动力矩。

根据从动车轮能否转向，从动桥分为转向桥与非转向桥。一般汽车多以前桥为转向桥。为提高操纵稳定性和机动性，有些轿车采用全四轮转向。多轴汽车除前轮转向外，根据对机动性的要求，有时采用两根以上的转向桥直至全轮转向。

一般载货汽车采用前置发动机后桥驱动的布置形式，故其前桥为转向从动桥。轿车多采用前置发动机前桥驱动，越野汽车均为全轮驱动，故它们的前桥既是转向桥又是驱动桥，称为转向驱动桥。

从动桥按与其匹配的悬架结构的不同，也可分为非断开式与断开式两种。与非独立悬架相匹配的非断开式从动桥是一根支承于左、右从动车轮上的刚性整体横梁，当又是转向桥时，则其两端经转向主销与转向节相联。断开式从动桥与独立悬架相匹配。

　　　非断开式转向从动桥主要由前梁、转向节及转向主销组成。转向节利用主销与前梁铰接并经一对轮毂轴承支承着车轮的轮毂，以达到车轮转向的目的。在左转向节的上耳处安装着转向节臂，后者与转向直拉杆相连；而在转向节的下耳处则装着与转向横拉杆相连接的转向梯形臂。有的将转向节臂与梯形臂连成一体并安装在转向节的下耳处以简化结构。转向节的销孔内压入带有润滑油槽的青铜衬套以减小磨损。为使转向轻便，在转向节上耳与前梁拳部之间装有调整垫片以调整其间隙。带有螺纹的楔形锁销将主销固定在前梁拳部的孔内，使之不能转动。

1.1.2前桥各参数对汽车稳定性的作用与影响

　　　为了保持汽车直线行驶的稳定性、转向轻便性及汽车转向后使前轮具有自动回正的性能，转向桥的主销在汽车的纵向和横向平而内都有一定倾角。在纵向平面内，主销上部向后倾斜一个角，称为主销后倾角。在横向平面内，主销上部向内倾斜一个β角，称为主销内倾角。

　　　主销内倾也是为了保证汽车直线行驶的稳定性并使转向轻便。主销内倾使主销轴线与路面的交点至车轮中心平面的距离即主销偏移距减小，从而可减小转向时需加在方向盘上的力，使转向轻便，同时也可减小转向轮传到方向盘上的冲击力。主销内倾使前轮转向时不仅有绕主销的转动，而且伴随有车轮轴及前横梁向上的移动，而当松开方向盘时，所储存的上升位能使转向轮自动回正，保证汽车作直线行驶。内倾角一般为；主销偏移距一股为30～40mm。轻型客车、轻型货车及装有动力转向的汽车可选择较大的主销内倾角及后倾角，以提高其转向车轮的自动回正性能。但内倾角也不宜过大，即主销偏移距不宜过小，否则在转向过程中车轮绕主销偏转时，随着滚动将伴随着沿路面的滑动，从而增加轮胎与路面间的摩擦阻力，使转向变得很沉重。为了克服因左、右前轮制动力不等而导致汽车制动时跑偏，近年来出现主销偏移距为负值的汽车。

主销后倾使主销轴线与路面的交点位于轮胎接地中心之前，该距离称为后倾拖距。当直线行驶的汽车的转向轮偶然受到外力作用而稍有偏转时，汽车就偏离直线行驶而有所转向，这时引起的离心力使路面对车轮作用着一阻碍其侧滑的侧向反力，使车轮产生绕主销旋转的回正力矩，从而保证了汽车具有较好的直线行驶稳定性。此力矩称稳定力矩。稳定力矩也不宜过大，否则在汽车转向时为了克服此稳定力矩需在方向盘上施加更大的力，导致方向盘沉重。后倾角通常在以内。现代轿车采用低压宽断面斜交轮胎，具有较大的弹性回正力矩，故主销后倾角就可以减小到接近于零，甚至为负值。但在采用子午线轮胎时，由于轮胎的拖距较小，则需选用较大的后倾角。举一个生活中的例子：我们在骑自行车拐弯

2.转向桥的设计结构参数

2.1结构参数选择

　　转向桥设计参数参照CA1021型号汽车前桥数据获得，如表2-1所示

表2-1

汽车总质量Ga（N）前轴轴载质量G1（N）汽车质心至前轴中心线距离L1（mm）汽车质心至后轴中心线距离L2(mm)轴距 L（mm）汽车质心高度hg(mm)前钢板弹簧座中心距B(mm)

2425011100180011203025540720

主销中心距B′(mm)前轮距B1(mm)车轮滚动半径rr(mm)主销内倾角 β主销后倾角 ?前轮外倾角a前轮前束

133014603146°2°1°2～4

2.2从动桥总体结构选择

本前桥采用非断开式转向从动桥

2.3确定前桥具体结构型式

（1）前轴结构形式：工字形断面加叉形转向节主销固定在前轴两端的拳部里。

（2）转向节结构型式：整体锻造式。

（3）主销结构型式：圆柱实心主销。

（4）转向节止推轴承结构形式：止推滚柱轴承。

（5）主销轴承结构形式：滚针轴承

（6）轮毂轴承结构形式：单列向心球轴承

（7）前轮定位角选择见表1




内容简介：: 哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)0 毕业设计论文毕业设计论文轻型载货汽车转向桥设计学学生生姓姓名名专专业业汽汽车车设设计计与与制制造造班班级级学学号号指指导导教教师师车车辆辆工工程程系系二二一一三三年年十十月月哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)0载重汽车转向桥设计摘要本设计为载重汽车的转向桥，此转向桥需要适应不同路况，不同速度下的稳定行驶，因此对前桥的要求也越来越高。在汽车设计、制造、因此应该本着既能有足够的承载能力，又能实现耐用经济的思想进行方案的选择，为了降低生产成本，又在结构上满足要求的情况下应尽量简单。通过设计：（1）保证有足够的强度：以保证可靠的承受车轮与车架之间的作用力。（2）保证有足够的刚度：以使车轮定位参数不变。（3）保证转向轮有正确的定位角度：以使转向轮运动稳定，操纵轻便并减轻轮胎的磨损。（4）转向桥的质量应尽可能小：以减少非簧上质量，提高汽车行驶平顺性。通过分析工作原理设计转向节、前轴、主销等零件的尺寸，使各个零部件的强度满足校核，并运用 caxa 等绘图软件绘制装配图和零件图。关键词关键词: : 转向桥；定位参数；转向节；前轴；主销转向桥；定位参数；转向节；前轴；主销哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)1The design of the truck steering axleAbstractThis design is Steering Axle for heavy trucks. The design is need to adapt to different road and under different speeds, so the stability of front axle higher requirements. In car design, manufacture, and should be based on both have enough carrying capacity, and can achieve durable economic thoughts options, in order to reduce the production cost, and meets the requirements in the structure of situations should as far as possible simple.By design: (1) To ensure adequate strength: in order to ensure affordable and reliable force between wheel and frame. By design: (1) To ensure adequate strength: in order to ensure affordable and reliable force between wheel and frame. (2) Ensure adequate rigidity: in order to change the wheel alignment parameters. (3)To ensure the correct positioning of steering wheel angle: to make the steering wheel movement and stability, manipulating light and reduce tire wear. (4) The steering axle of quality should be as small as possible: to reduce the non-sprung mass, improve vehicle ride comfort.Works by analyzing the design of steering knuckle, front axle, kingpin and other parts of the size, so that the strength of the various components to meet the check, and use other mapping software caxa assembly drawing and parts are drawing. Key words: steering axle; positional parameters; knuckle; front axle；kingpin哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)0目录摘要 .11.汽车转向桥的概况 .31.1 汽车转向桥目前状况 .31.1.1 汽车前桥的分类.31.1.2 前桥各参数对汽车稳定性的作用与影响.31.2 从动桥的结构形式 .71.2.1 从动桥总体结构.71.2.2 载重汽车从动桥.81.2.3 载重汽车从动桥.91.2.4 设计意义.92.转向桥的设计结构参数 .102.1 结构参数选择 .102.2 从动桥总体结构选择 .102.3 确定前桥具体结构型式 .103.前轴设计 .113.1 前轴强度计算 .113.1.1 前轴受力分析简图.113.1.2 前轴载荷的计算（分三种工况分析）.123.2 前轴弯矩及扭矩计算 .13哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)13.2.1 前轴断面分析图.143.2.2 各个断面弯扭矩计算（分三种工况分析）.153.3 断面系数计算 .213.4 应力计算 .233.5 前轴材料的许用应力 .234.转向节设计 .234.1 截面系数计算 .244.2 弯矩计算 .244.3 应力计算 .244.4 转向节的材料、许用应力及强度校核 .255.主销设计 .255.1 在汽车工况下计算 .265.2 在汽车侧滑下计算 .276.转向传动机构设计 .286.1 推力轴承和止推垫片计算.286.2 杆件设计结果 .307.经济技术分析 .317.1 我国汽车车桥行业发展历程 .317.2 国内汽车车桥产量和市场容量分析 .317.3 汽车车桥业发展特征及问题透视 .317.4 车桥产品结构解析转向桥经济性分析 .31哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)27.5 提高转向桥经济性 .328.结论 .33致谢 .34参考文献 .35附录 .36哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)3第第 1 1 章汽车转向桥的概况章汽车转向桥的概况1.11.1 汽车转向桥目前状况汽车转向桥目前状况.1 汽车前桥的分类汽车前桥的分类从动桥即非驱动桥，又称从动车桥。它通过悬架与车架(或承载式车身)相联，两侧安装着从动车轮，用以在车架(或承载式车身)与车轮之间传递铅垂力、纵向力和横向力。从动桥还要承受和传递制动力矩。根据从动车轮能否转向，从动桥分为转向桥与非转向桥。一般汽车多以前桥为转向桥。为提高操纵稳定性和机动性，有些轿车采用全四轮转向。多轴汽车除前轮转向外，根据对机动性的要求，有时采用两根以上的转向桥直至全轮转向。一般载货汽车采用前置发动机后桥驱动的布置形式，故其前桥为转向从动桥。轿车多采用前置发动机前桥驱动，越野汽车均为全轮驱动，故它们的前桥既是转向桥又是驱动桥，称为转向驱动桥。从动桥按与其匹配的悬架结构的不同，也可分为非断开式与断开式两种。与非独立悬架相匹配的非断开式从动桥是一根支承于左、右从动车轮上的刚性整体横梁，当又是转向桥时，则其两端经转向主销与转向节相联。断开式从动桥与独立悬架相匹配。非断开式转向从动桥主要由前梁、转向节及转向主销组成。转向节利用主销与前梁铰接并经一对轮毂轴承支承着车轮的轮毂，以达到车轮转向的目的。在左转向节的上耳处安装着转向节臂，后者与转向直拉杆相连；而在转向节的下耳处则装着与转向横拉杆相连接的转向梯形臂。有的将转向节臂与梯形臂连成一体并安装在转向节的下耳处以简化结构。转向节的销孔内压入带有润滑油槽的青铜衬套以减小磨损。为使转向轻便，在转向节上耳与前梁拳部之间装有调整垫片以调整其间隙。带有螺纹的楔形锁销将主销固定在前梁拳部的孔内，使之不能转动。.2 前桥各参数对汽车稳定性的作用与影响前桥各参数对汽车稳定性的作用与影响为了保持汽车直线行驶的稳定性、转向轻便性及汽车转向后使前轮具有自动回正的性能，转向桥的主销在汽车的纵向和横向平而内都有一定倾角。在纵向平面内，主销上部向后倾斜一个角，称为主销后倾角。在横向平面内，主哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)4销上部向内倾斜一个角，称为主销内倾角。图 1-1 主销内倾角Figure 1-1 Kingpin Inclination主销内倾也是为了保证汽车直线行驶的稳定性并使转向轻便。主销内倾使主销轴线与路面的交点至车轮中心平面的距离即主销偏移距减小，从而可减小转向时需加在方向盘上的力，使转向轻便，同时也可减小转向轮传到方向盘上的冲击力。主销内倾使前轮转向时不仅有绕主销的转动，而且伴随有车轮轴及前横梁向上的移动，而当松开方向盘时，所储存的上升位能使转向轮自动回正，保证汽车作直线行驶。内倾角一般为；主销偏移距一股为 3040mm。轻85型客车、轻型货车及装有动力转向的汽车可选择较大的主销内倾角及后倾角，以提高其转向车轮的自动回正性能。但内倾角也不宜过大，即主销偏移距不宜过小，否则在转向过程中车轮绕主销偏转时，随着滚动将伴随着沿路面的滑动，从而增加轮胎与路面间的摩擦阻力，使转向变得很沉重。为了克服因左、右前轮制动力不等而导致汽车制动时跑偏，近年来出现主销偏移距为负值的汽车。主销后倾使主销轴线与路面的交点位于轮胎接地中心之前，该距离称为后倾拖距。当直线行驶的汽车的转向轮偶然受到外力作用而稍有偏转时，汽车就偏离直线行驶而有所转向，这时引起的离心力使路面对车轮作用着一阻碍其侧滑的侧向反力，使车轮产生绕主销旋转的回正力矩，从而保证了汽车具有较好的直线行驶稳定性。此力矩称稳定力矩。稳定力矩也不宜过大，否则在汽车转向时为了克服此稳定力矩需在方向盘上施加更大的力，导致方向盘沉重。后倾角通常在以内。现代轿车采用低压宽断面斜交轮胎，具有较大的弹性回正力3矩，故主销后倾角就可以减小到接近于零，甚至为负值。但在采用子午线轮胎哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)5时，由于轮胎的拖距较小，则需选用较大的后倾角。举一个生活中的例子：我们在骑自行车拐弯的时候，会自然地将车子向所转的方向倾斜，让车轮与地面有一个夹角，学过物理的人知道，这样做是为了产生足够的向心力。汽车也是一样，右侧车轮在右转弯的时候在主销内倾角和后倾角的共同作用下会向右侧倾倒，而左侧车轮虽也有主销内倾角，却不会向左侧倾倒，因为还有主销后倾角，把它又拉了回来，甚至也能向右微微倾斜。不仅如此，两侧车轮的转动还使右侧车身降低，左侧车身抬高，整个车身也向右倾斜，于是产生了足够的向心力。图 1-2 车轮外倾角和主销后倾角Figure 1-2 camber and caster angle前轮定位除上述主销后倾角、主销内倾角外，还有车轮外倾角及前束，共4 项参数。车轮外倾指转向轮在安装时，其轮胎中心平面不是垂直于地面，而是向外倾斜一个角度，称为车轮外倾角。此角约为，一般为左5 . 15 . 01右。它可以避免汽车重载时车轮产生负外倾即内倾，同时也与拱形路而相适应。由于车轮外倾使轮胎接地点向内缩，缩小了主销偏移距，从而使转向轻便并改善了制动时的方向稳定性。哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)6图 1-3 前束Figure 1-3 toe前束的作用是为了消除汽车在行驶中因车轮外倾导致的车轮前端向外张开的不利影响(具有外倾角的车轮在滚动时犹如滚锥，因此当汽车向前行驶时，左右两前轮的前端会向外张开)，为此在车轮安装时，可使汽车两前轮的中心平面不平行，且左右轮前面轮缘间的距离 A 小于后面轮缘间的距离 B，以使车轮在每一瞬时的滚动方向是向着正前方。前束即(B-A)，一般汽车约为 35mm，可通过改变转向横拉杆的长度来调整。设定前束的名义值时，应考虑转向梯形中的弹性和间隙等因素。在汽车的设计、制造、装配调整和使用中必须注意防止可能引起的转向车轮的摆振，它是指汽车行驶时转向轮绕主销不断摆动的现象，它将破坏汽车的正常行驶。转向车轮的摆振有自激振动与受迫振动两种类型。前者是由于轮胎侧向变形中的迟滞特性的影响，使系统在一个振动周期中路面作用于轮胎的力对系统作正功，即外界对系统输入能量。如果后者的值大于系统内阻尼消耗的能量，则系统将作增幅振动直至能量达到动平衡状态。这时系统将在某一振幅下持续振动，形成摆振。其振动频率大致接近系统的固有频率而与车轮转速并不一致，且会在较宽的车速范围内发生。通常在低速行驶时发生的摆振往往属于自摄振动型。当转向车轮及转向系统受到周期性扰动的激励，例如车轮失衡、端面跳动、轮胎的几何和机械特性不均匀以及运动学上的干涉等，在车轮转动下都会构成周期性的扰动。在扰动力周期性的持续作用下，便会发生受迫振动。当扰动的激励频率与系统的固有频率一致时便发生共振。其特点是转向轮摆振频率与车轮转速一致，而且一般都有明显的共振车速，共振范围较窄(35km/h)。通常在高速行驶时发生的摆振往往属于受迫振动型。哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)7转向轮摆振的发生原因及影响因素复杂，既有结构设计的原因和制造方面的因素如车轮失衡、轮胎的机械特性、系统的刚度与阻尼、转向轮的定位角以及陀螺效应的强弱等；又有装配调整方面的影响，如前桥转向系统各个环节间的间隙(影响系统的刚度)和摩擦系数(影响阻尼)等。合理地选择这些有关参数、优化它们之间的匹配，精心地制造和装配调整，就能有效地控制前轮摆振的发生。在设计中提高转向器总成与转向拉杆系统的刚度及悬架的纵向刚度，提高轮胎的侧向刚度，在转向拉杆系中设置横向减震器以增加阻尼等，都是控制前轮摆振发生的一些有效措施。1.21.2 从动桥的结构形式从动桥的结构形式.1 从动桥总体结构从动桥总体结构各种车型的非断开式转向从动桥的结构型式基本相同。作为主要零件的前梁是用中碳钢或中碳合金钢的，其两端各有一呈拳形的加粗部分为安装主销的前梁拳部；为提高其抗弯强度，其较长的中间部分采用工字形断面并相对两端向下偏移一定距离，以降低发动机从而降低传动系的安装位置以及传动轴万向节的夹角。为提高其抗扭强度，两端与拳部相接的部分采用方形断面，而靠近两端使拳部与中间部分相联接的向下弯曲部分则采用两种断面逐渐过渡的形状。中间部分的两侧还要锻造出钢板弹簧支座的加宽文承面。有的汽车的转向从动桥的前梁采用组合式结构，即由其采用无缝钢管的中间部分与采用模锻成形的两端拳形部分组焊而成。这种组合式前梁适于批量不太大的生产并可省去大型缎造设备。转向节多用中碳合金钢模级成整体式结构。有些大型汽车的转向节，由于其尺寸过大，也有采用组焊式结构的，即其轮轴部分是经压配并焊接上去的。主销的几种结构型式如下图所示，其中比较常用的是(a)，(b)两种。哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)8 （a） (b) (c) (d)图 1-4 主销结构形式FIG. 1-1 the kingpin structure(a)圆柱实心型 (b) 圆柱空心型 (c) 上，下端为直径不等的圆柱，中间为锥体的主销 (d)下部圆柱比上部细的主销 (a)Cylindrical solid model (b) cylindrical hollow (c) Ranging in diameter from top to bottom-side columns, the middle of the cone of the main sales (d) lower than the upper part of thin cylindrical kingpin转向节推力轴承承受作用于汽车前梁上的重力，为减小摩擦使转向轻便可采用滚动轴承，例如推力球轴承、推力圆锥滚子轴承或圆锥波子轴承等。也有采用青铜止推垫片的。主销上、下轴承承受较大的径向力，多采用滑动轴承，也有采用滚针轴承的结构。后者的效率高，转向阻力小，且可延长使用寿命。.2 载重汽车从动桥载重汽车从动桥本设计为载重汽车的转向前桥，因此应该本着既能有足够的承载能力，又能实现耐用经济的思想进行方案的选择，为了降低生产成本，又在结构上满足要求的情况下应尽量简单。转向前桥有断开式和非断开式两种。断开式前桥与独立悬架相配合，结构比较复杂但性能比较好，多用于轿车等以载人为主的高级车辆。非断开式又称整体式，它与非独立悬架配合。与断开式前桥相比它的结构简单，经济性高，强度大、安装维修方便的优点，这种形式在现在汽车上得到广泛应用。因此本次设计就采用了非断开式从动桥。转向从动桥的主要零件有前梁，转向节，主销，注销上下轴承及转向节衬套，转向节推力轴承。前梁采用中间部分为整体锻件与两端拳部组焊的形式。主销采用结构简单的实心的圆柱形如上图 a 所示。另外为了保证汽车转弯行驶时所有车轮能绕一个转向瞬时转向中心，在不同的圆周上作无滑动的纯滚动，本次设计有进行了转向梯形的优化设计。本方案转向梯形布置在前轴之后，进行梯形的最佳参数和强度计算。目前国内载重汽车前桥一般可以承受10吨左右的载重量，并且大部分都是采用非断开式转向桥。像早期东风汽车公司生产的EQ1090E型载重货车，它采用的是钢材锻造的并且断面为工字型的前梁，采用非断开式结构。前梁的拳形部分通过主销相连转向节，转向节通过轴承与轮毂相连。这种方式连接稳定、可靠，可以完成车轮的灵活转向。哈尔滨工业大学华德应用技术学院本科生毕业设计(论文).3 载重汽车从动桥载重汽车从动桥本文首先确定主要部件的结构型式和主要设计参数，然后参考类似转向桥的结构，确定出总体设计方案，最后对前梁、主销、主销上下轴承、转向桥、调整垫片，转向节推力轴承等及轮毂等零件的尺寸进行设计，对强度进行校核以及对主要轴承进行了寿命校核。对前桥进行力学模型的建立，将物理力学模型转化成数学模型（数学公式）。2.主要解决的问题：对以往同类的转向桥的资料进行总结分析，得到一些新的观点及思路，针对载重车转向桥的主要功用即对车身的支持作用、灵活转向的作用。通过设计使前桥更可靠、更灵活.4 设计意义：设计意义：采用传统方法对载重汽车转向桥进行结构尺寸设计，使转向桥满足如下的设计要求：（1）保证有足够的强度：以保证可靠的承受车轮与车架之间的作用力。（2）保证有足够的刚度：以使车轮定位参数不变。（3）保证转向轮正确的定位角度：使转向轮运动稳定，操纵轻便并减轻轮胎磨损。（4）从动桥的质量应尽可能小：以减少非簧上质量，提高汽车行驶平顺性。合理优化前梁、转向节、等零部件的结构，使各个部分零件能够合理的配合，以适应复杂路况。尽可能降低整个桥身的质量，从而减轻车的重量。并且对车轮轮毂进行配合设计，使其与转向桥合理配合达到灵活转向的目的哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)102 2. .转向桥的设计结构参数转向桥的设计结构参数2.12.1 结构参数选择结构参数选择转向桥设计参数参照 CA1021 型号汽车前桥数据获得，如表 2-1 所示表 2-1汽车总质量Ga（N）前轴轴载质量G1（N）汽车质心至前轴中心线距离L1（mm）汽车质心至后轴中心线距离 L2(mm)轴距 L（mm）汽车质心高度hg(mm)前钢板前钢板弹簧座弹簧座中心距中心距B(mm)B(mm)2425011100180011203025540720主销中心距B(mm)前轮距B1(mm)车轮滚动半径rr(mm)主销内倾角主销后倾角前轮外倾角 a前轮前束13301460314621242.22.2 从动桥总体结构选择从动桥总体结构选择本前桥采用非断开式转向从动桥2.32.3 确定前桥具体结构型式确定前桥具体结构型式（1）前轴结构形式：工字形断面加叉形转向节主销固定在前轴两端的拳部里。（2）转向节结构型式：整体锻造式。（3）主销结构型式：圆柱实心主销。（4）转向节止推轴承结构形式：止推滚柱轴承。（5）主销轴承结构形式：滚针轴承（6）轮毂轴承结构形式：单列向心球轴承（7）前轮定位角选择见表 1哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)113.3.前轴设计前轴设计3.1 前轴强度计算前轴强度计算.1 前轴受力分析简图前轴受力分析简图如图 3-1 所示：图 3-1 转向从动桥在制动和侧滑工况下的受力分析简图Figure 3-1 Bridge in the braking and steering yaw driven condition of the force analysis diagram1制动工况下的弯矩图和转矩图； 2侧滑工况下的弯矩图1 - braking and torque diagram of bending moment diagram2 - yaw moment map condition哈尔滨工业大学华德应用技术学院本科生毕业设计(论文).2 前轴载荷的计算（分三种工况分析）前轴载荷的计算（分三种工况分析）一、紧急制动汽车紧急制动时，纵向力制动力达到最大值，因质量重新分配，而使前轴上的垂直载荷增大，对后轮接地点取矩得取路面附着系数 =0.7制动时前轴轴载质量重新分配分配系数 m1=1.34（3-1）12Lhg112. 154. 07 . 0垂直反作用力：Z1l= Z1r=7437N21Gm21110034. 1横向反作用力：X1l=X1r= =5205.9N（3-2）21Gm二、侧滑汽车侧滑时，因横向力的作用，汽车前桥左右车轮上的垂直载荷发生转移。（1）确定侧向滑移附着糸数：在侧滑的临界状态，横向反作用力等于离心力 F 离，并达到最大值 F离=,Ymax=G1，为保证不横向翻车，须使 V 滑V翻，则有：gRVG21，所以，得到=0.822，取=0.7hggRBgR21hgB211 . 128 . 1（2）对车轮接地点取矩垂直反作用力：Z=8436N)121 (211BhgGl)46. 17 . 054. 021 (211100Z=2664N（3-3）)121 (211BhgGl横向反作用力Y1l=5905.2N )121 (21BhgGY1r=1864.8N（3-4）)121 (21BhgG哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)13三、越过不平路面汽国越过不平路面时，因路面不平引起垂直动载荷，至使垂直反作用力达到最大值取动载荷系数因为是载货汽车所以=2.5N （3-5）138752111005 . 22111GZZrl载荷计算结果列表，如下表 3-2：表 3-2 单位 NZ17437紧急制动X15205.9Z1l8436Z1r2664Y1l5905.2侧滑Y1r1864.8越过不平路面Z1138753.2 前轴弯矩及扭矩计算前轴弯矩及扭矩计算.1 前轴断面分析图前轴断面分析图由于前轴为不规则工字型钢锻铸形成，因此前轴的受力点是变化的，必须取点分段进行设计与力的校核。选择下述三个部位计算分析其断面的弯矩、扭矩如下图 3-2 所示哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)14图 3-2 三个不同的断面部位计算分析其断面的弯矩、扭矩Figure 3-2 Calculation of three different sections of the cross section area moment, torqueA 断面位于钢板弹簧座内侧，属于前轴中部最弱部位。此断面内弯矩最大（钢板弹簧座可视为梁的固定端），故两钢板弹簧之间这段梁可不考虑受扭）B 断面处的弯矩，扭矩均较大C 断面位于梁端，此断面内扭矩最大，而弯矩最小各断面的计算参数如下表 3-3表 3-3参数ABC断面长度 L334250166断面高度 h1361280.2 各个断面弯扭矩计算（分三种工况分析）各个断面弯扭矩计算（分三种工况分析）一、紧急制动垂直面内弯矩 1MiZ L 水平面内弯矩（3-6）1MXiL 上式中 Li 对应与 A、B、C 断面分别带入 La、Lb、Lc、哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)15钢板弹簧外侧扭矩（3-7）1riMnXrh上式中 hi 对应与 A、B、C 断面分别带入 ha、hb、hc。二、侧滑左侧各断面垂直面内弯矩 11111riM(ZY ) (rh ) （3-8）上式中 Li,hi 带入值与紧急制动时一致三、越过不平路面垂直面内弯矩（3-9）1iMZL式中 Li 带入与上面计算中一致弯扭矩计算结果如下表 3-4 所示：表 3-4 （单位：N）结果工况ABCM24839581859250123454.2M 1738770.61301475864179.4紧急制动Mn926650.2968297.41634652.6侧滑M 450482.4470728.8-794671.2越不平路M4634250346875023032503.3 断面系数计算断面系数计算 AA 工字形断面前轴断面简图哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)16本汽车前轴简化为换算断面形状后如图 3 所示图 3-3 前轴简化后 c 断面计算图Figure 3-3 Front axle simplified calculation chart c section如图计算断面系数一、求 A 断面如图 3 所示1）垂直面内抗弯断面系数=47117.57N.mm（3-10）66673366667633313HhbBHWII2）水平面内抗弯断面系数（3-11）mmNBthBtW.79420.166763713671326233331 哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)17二、B 断面换算断面简图如图 4图 3-4 前轴 B 断面计算简图Figure 3-4 Front axle cross section diagram calculation1）垂直面内抗弯断面系数 B 断面为上，下翼缘不等长的工字形断面。计算其垂直面内抗弯断面系数的关系是确定出形心轴坐标。形心轴 Xc-Xc 的坐标：FiFiyiy1哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)18 =（3-12）hBBbtBththBBtHbttBt)()2/(*)()2/1(2/1*121112211=29.3H2=y2-t2=27.7 H1=h-h2=12.3 （3-13）该断面对形心轴的惯性矩：（3-14）2）上翼面的抗弯断面系数：（3-15）3159475.9829.31742646.1myJWxc上3）下翼面的抗弯断面系数：（3-16）4）水平面内抗弯断面系数：432132311311742646.1)(31mmhbbyhBByJxc8 .292 .3767yHy 123242816.8640.71742646.1myJWxc下33231328896.39)(61mmhttbtBBW哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)19 （3-17）5）抗扭断面系数由经验公式得（3-18）3333232138.734783467)3467(9 .181)20470( 1 . 31331)()2( 1314324676725849218.91)3467(76. 12047067. 170)(76. 1)2(67. 11 . 313)20470(26. 1672)2(26. 12mmbBbBChHCWntBbbBBbBhHHChHBC哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)20三、C 断面 C 断面计算简图如图如图 3-5 前轴 C 断面计算简图Figure 3-5 front axle diagram of a cross section calculation1）垂直面内，水平面内抗弯断面系数：（3-19）2）抗扭断面系数：（3-20）各断面尺寸参数见表 3-5：表 3-5 单位： mmA-AB-BC-CB7694B176601t1313322432247 .160246524367 .19378652436mmHbWmmbHW333434.2091043263. 0mmbW哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)21b7658431b63442t1313t1342h3740H667052断面系数计算结果列表见表 3-6 表 3-6 单位： 3mmA-AB-BC-CW47117.5759475.9819378.7W79420.1642816.8616024.7nW28896.3920910.343.4 应力计算应力计算一、汽车紧急制动时垂直面内弯曲应力（3-21）WM水平面内弯曲应力（3-22）WM合成应力（3-23）合计算扭转应力：在矩形长边中点上的扭转应力（3-24）nnWMmax哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)22在矩形短边中点上的扭转应力（3-25）max工字形断面中所产生的最大应力和最大扭转应力是作用在梁断面上的不同点处。对于上翼面长边中点，其相当应力： 223合d（3-26）二、汽车侧滑时垂直面弯曲应力 WM三、汽车越过不平路面时垂直面弯曲应力 WM应力值计算结果如表 3-7 所示：表 3-7 单位： 28/10mmNA-AB-BC-C52.731.326.0621.830.336.7max33.531.8紧急制动d372.5995.194.56哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)23侧滑9.67.9-16.7越不平路58.36819.73.5 前轴材料的许用应力前轴材料的许用应力一、材料：30Cr 调质硬度： HB241281 ：800937)/(2mmNb 二、许用应力： bs)7 . 06 . 0(合ss7 . 04.转向节设计转向节设计图 4-1：转向节、主销、及转向节衬套的受力计算用图Figure 4-1: knuckles, kingpins, and the steering knuckle bushing diagram for calculating the force哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)24 计算所需作用力、按表 1-1 取值11Z11X11Y4.1 截面系数计算截面系数计算取轮毂内轴承根部处指轴为计算断面 12.457832363233dW（4-1）4.2 弯矩计算弯矩计算一、紧急制动时（4-99.18154952057437202221211XZCM制2）二、侧滑时 1685450314590520843611111rrYCZM制（4-3）三、超越不平路面时 277500201387511CZM制（4-4）4.3 应力计算应力计算一、紧急制动 66.3912.457899.181549WM制（4-5）二、侧滑时 15.36812.45781685450WM侧（4-6）三、越不平路面时 61.6012.4578277500WM越哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)25（4-7）弯矩、应力计算结果列表见表 4-1表 4-1功况M紧急制动181549.9939.66侧滑-1685450-368.15超越不平路27750060.614.4 转向节的材料、许用应力及强度校核转向节的材料、许用应力及强度校核转向节材料选用：40Gr 许用应力查 YB6-71： s2/980mmNb )75. 065. 0(bS5 主销设计主销设计在制动和侧滑工况下，在转向节上、下衬套的中点，即与轮轴中心线相距分别为 c,d 的两点处，在侧向平面和纵向平面内，对主销作用有垂直其轴线方向的力。哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)265.15.1 在汽车制动工况下的计算在汽车制动工况下的计算地面对前轮的垂向支承反力 Z1所引起的力矩 Z1l1,由位于通过主轴线的侧平面内并在转向节上、下衬套中点处垂直地作用于主销的力 QMZ所形成的力偶QMZ（c+d）所平衡，故有QMZ=7590 N (3-30)(11dclZ5 .485 .48997437制动力矩 Prrr由位于纵向平面内并作用于主销的力 Qmr所形成的力偶Qmr（c+d）所平衡，故有Qmr=Prrr/（c+d）=Z1rrr/ (c+d) =74371.0314/（48.5+48.5）=24074N (3-31)而作用于主销的制动力 Pr则由在转向节上、下衬套中点出作用的主销的力Qru、Qrl所平衡，且有Qru=3718.5 N (3-32)(Prdcd5 .485 .485 .487437Qrl=3718.5 N (3-33)(Prdcc5 .485 .485 .487437由转向桥的俯视图可知，制动时转向横拉杆的作用力 N 为N=6402 N (3-34)51rPll115997437力 N 位于侧向平面内且与轮轴中心线的垂直距离为 l4，如将 N 的着力点移至主销中心线与轮轴中心线交点处，则需对主销作用一侧向力矩 Nl。力矩 Nl4，由位于侧向平面内并作用于主销的力偶 QMN（c+d）所平衡，故有QMN=6534 N (3-35)(4dcNl5 .485 .48996402而力 N 则在转向节上、下衬套中点处作用于主销的力 QNu,QNl所平衡，且有QNu=3201 N (3-36)(dcNd5 .485 .485 .486402QNl=3201 N (3-37)(dcNc5 .485 .485 .486402 由图 3-3 可知，在转向节上衬套的中点作用于主销的合力 Qu和在下衬套的中哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)27点作用于主销的合力 Ql分别为Qu= =22)()(ruMrNuMNMZQQQQQ22)5 .371824074()320165347590(=23097.52 N (3-38)Ql=22)()(rlMrNlMNMZQQQQQ22)5 .371824074()320165347590( =32750.25N (3-39)由上两式可见，在汽车制动工况下，主销的最大载荷发生在转向节下衬套的中点处，其值计算所得到的 Ql。5.25.2 在汽车侧滑工况下的计算在汽车侧滑工况下的计算仅有在侧向平面内起作用的力和力矩，且作用于左、右转向节主销的力QMZ是不相等的，他们分别按下式求得：QMZL=)/()(111dcrYlZrLL)5 .485 .48/()9959053148436(=21281.54N (3-40)QMZR=)/()(111dcrYlZrRR)5 .485 .48/()9918643142664( =6721 N (3-41)式中：Z1L，Z1R汽车左、右前轮承受的地面垂向反作用力，N；l1轮胎中心线至主销轴线的距离 mm;rr轮胎的滚动半径 mm;Y1L，Y1R左、右前轮承受地面的侧向反力，N；G1汽车静止于水平路面时的前桥的轴荷，N；哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)28hg汽车质心高度，mm;B1汽车前轮轮距，mm;轮胎与路面的侧向附着系数，计算时可取=1.0.1取 Ql, QMZL, QMZR中最大的作为主销的计算载荷 Qj,计算主销在前梁拳部下端处的弯曲力w和剪应切力sw=497.5 MPa (3-42)301 . 0 dhQj3241 . 02132750s=72.5 MPa (3-43)204dQj22414. 3327504式中:d0主销直径 mm;h转向节下衬套中点至前梁拳部下端面的距离,mm。主销的许用应力弯曲力w=413MPa;许用剪切应力s=66MPa。主销采用 20Cr,20CrNi,20CrMnTi 等低碳合金钢制造，渗碳淬火，渗碳层深1.01.5mm,5662HRC。6.16.1 推力轴承和止推垫片的计算推力轴承和止推垫片的计算计算时首先要确定推力轴承和止推垫片的当量静载荷推力轴承计算推力轴承计算对转向节推力轴承，文献推荐取汽车以等速 va=40km/h、沿半径 R=50m 或以 va=20km/h,沿半径 R=12m 的圆周行使的工况作为计算工况。如果汽车向右转弯则其前外轮即前左轮的地面垂向反力 Z1L增大。汽车前桥的侧滑条件为P1=m1Y1L+Y1R=G11=m1g1=820101.0=8200N (3-46)Rva2式中：P1前桥所受的侧向力，N；m1汽车满载时的整车质量分配给前桥的部分；哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)29R汽车转弯半径，mm;va汽车行使速度，mm/s;g重力加速度，mm/s2；Y1L、Y1R地面给左、右前轮的侧向反作用力，N；1轮胎与地面的侧向附着系数；G1汽车满载静止于水平路面时前桥给地面的载荷，N。由上式可得1= (3-47)gaRv2Z1L= (3-48)(2(1 2211gagRvBhG将上述计算工况的 va、R 等的有关数据代入(3-44), (3-45)式，并 hg/B=0.5, 则有Z1L=1.25G1/2=0.625G1可近似地认为推力轴承的轴向载荷 F，等于上述前轮的地面垂向反力，即有Fa=0.6256G1=0.6256150=3844 N (3-49)鉴于转向节推力轴承在工作中的相对转角不大的及轴承滚道圈破坏带来的危险性，轴承的选择按其静承载容量 C0进行，且取当量静载荷 P0为：P0=（0.50.33）C0转向节止推垫片的计算转向节止推垫片的计算当采用青铜止推垫片代替转向节推力轴承时，在汽车满载情况下，止推垫片的静载荷可取为Fa=3075 N (3-50)21G26150这时止推垫片的挤压力为c=1 MPa (3-51)(422dDFa式中：d；D止推垫片的内、外径。哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)30通常取c30MPa6.26.2 杆件设计结果杆件设计结果设计计算结果如表 6-2 所示表 6-2设计零件长度右转向节臂/mm128左转向节臂/mm128转向横拉杆/mm9227.经济技术分析经济技术分析7.1 我国汽车车桥行业发展历程我国汽车车桥行业发展历程我国汽车车桥行业发展迅速，经过几十年的时间，已经形成了一定的市场规模，虽然目前我国汽车力桥行业与国外先进技术相比还有所差别，但是相信随着社会的不断发展，我国汽车车桥行业将会有更大的进步。7.2 国内汽车车桥产量和市场容量分析国内汽车车桥产量和市场容量分析2003 年我国车桥产量达到800 万只，2004 年我国车桥产量超过1000 万只，达到1080 万只，2005 年我国车桥产量达到1800 万只，市场容量达到2000 万只左右。哈尔滨工业大学华德应用技术学院本科生毕业设计(论文)317.3 汽车车桥业发展特征及问题透视汽车车桥业发展特征及问题透视我国汽车车桥业发展迅速，市场规模也在逐渐增长，在发展的同时也存在一定的问题，如技术、质量、外观、功能等众多问题，与国际产品相比，都有一定的差距，市场竞争激烈，要想在竞争的市场当中占有一席之地，我国车桥生产企业产品还需要进一步改善。7.4 车桥产品结构解析转向桥经济性分析车桥产品结构解析转向桥经济性分析行驶系分为四大主要部分：车桥、车轮、车架和悬架。车桥(也称车轴)通过悬架和车架(或承载式车身)相连，两端安装汽车车轮。其功能是传递车架(或承载式车身)与车轮之间各方向作用力。车桥可以是整体式的，有如一个巨大的杠铃，两端通过悬架系统支撑着车身，因此整体式车桥通常与非独立悬架配合；车桥也可以是断开式的，象两把雨伞插在车身两侧，再各自通过悬架系统支撑车身，所以断开式车桥与独立悬架配用。根据驱动方式的不同，车桥也分成转向桥、驱动桥、转向驱动桥和支持桥四种。其中转向桥和支持桥都属于从动桥。大多数汽车采用前置后驱动(FR)，因此前桥作为转向桥，后桥作为驱动桥；而前置前驱动(FF)汽车则前桥成为转向驱动桥，后桥充当支持桥。转向桥的结构基本相同，由两个转向节和一根横梁组成。如果把横梁比做身体，转向节就是他左右摇晃的脑袋，脖子就是我们常说的主销，车轮就装在转向节上，仿佛脑袋上带了个草帽。不过，行驶的时候草帽转，脑袋却不转，中间用轴承分隔开，脑袋只管左右晃动。汽车转向桥是汽车主要的部件之一，它包括承载车身负荷及完成灵活转向的目的。本次设计主要完成以下任务：（1）保证有足够的强度：以保证可靠的承受车轮与车架之间的作用力。（2）保证有足够的刚度：以使车轮定位参数不变。（3）保证转向轮正确的定位角度：使转向轮运动稳定，操纵轻便并减轻轮胎磨损。（4）从动桥的质量应尽可能小：以减少非簧上质量，提高汽车行驶平顺性。哈尔滨工业大学华德应用技术学院本科生
