洒水车设计【汽车类】【3张CAD图纸】洒水车设计【汽车类】【3张CAD图纸】 -- 50 元

收藏

资源目录
跳过导航链接。
折叠 洒水车设计【汽车类】【6张CAD图纸】.rar洒水车设计【汽车类】【6张CAD图纸】.rar

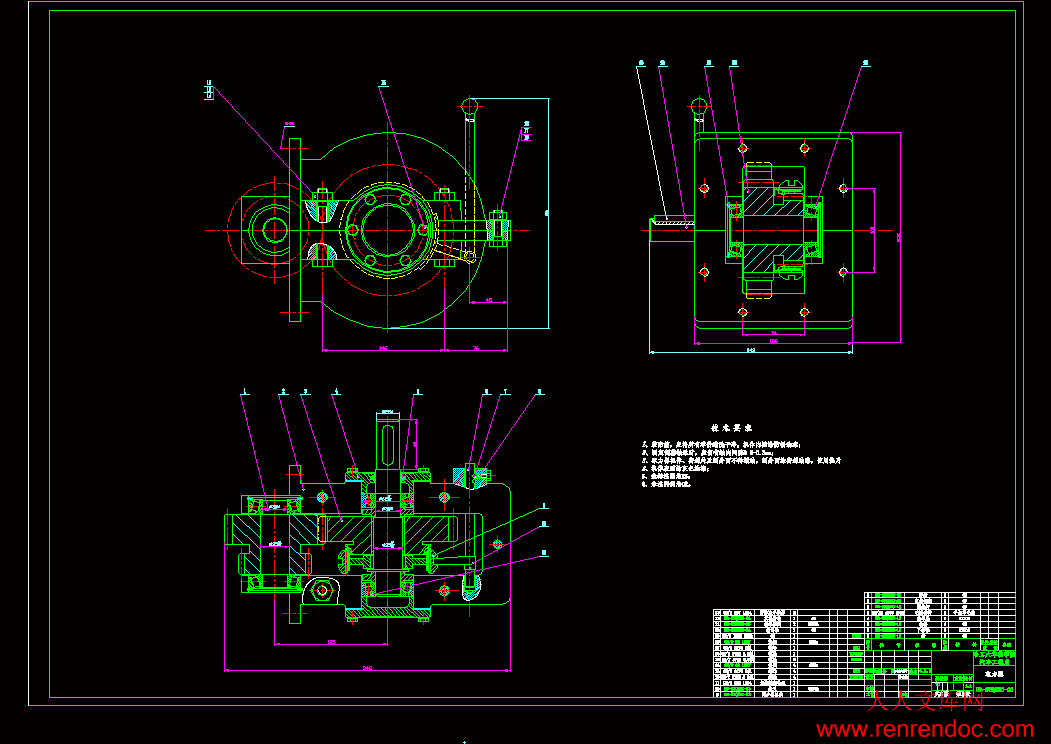

取力器装配图.dwg
外文翻译--洒水车发展史.doc
封面.doc
摘要1.doc
摘要2.doc

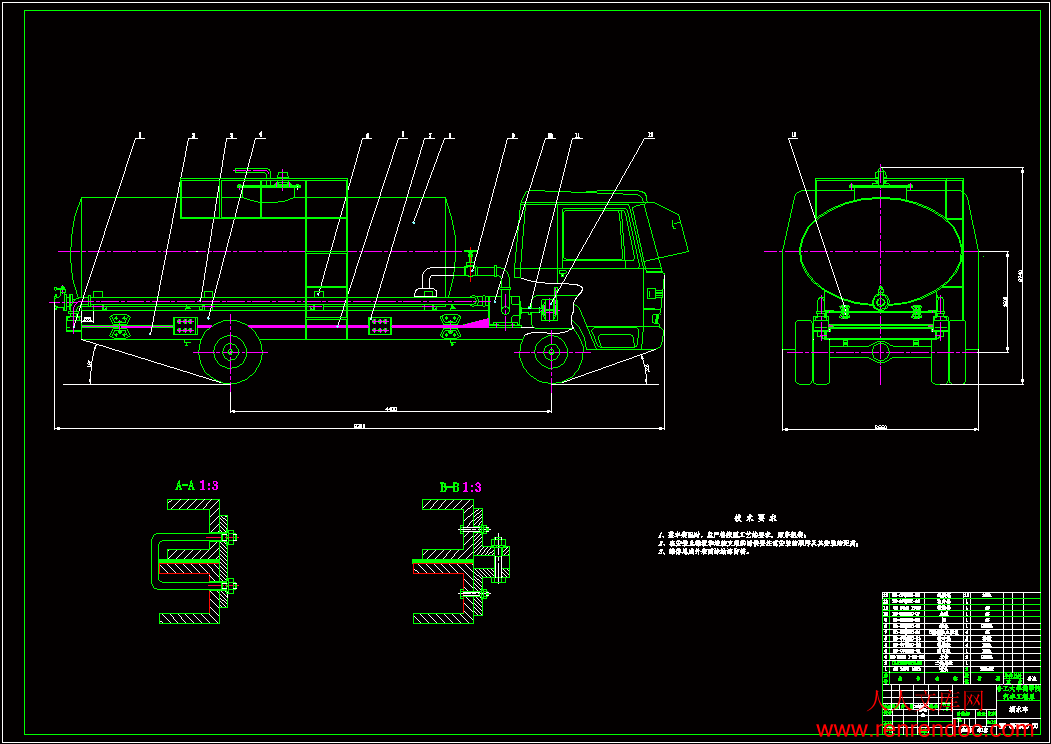

洒水车总装图.dwg
洒水车设计说明书.doc
目录.doc
罐体零件图.dwg
编号:201404272232363392       格式:RAR    上传时间:2014-04-27
  【编辑】
50
关 键 词:
洒水车 设计 汽车 cad 图纸
资源描述:

洒水车设计

45页 14000字数+说明书+外文翻译+3张CAD图纸【详情如下】

取力器装配图.dwg

外文翻译--洒水车发展史.doc

封面.doc

摘要1.doc

摘要2.doc

洒水车总装图.dwg

洒水车设计说明书.doc

目录.doc

罐体零件图.dwg

目录

摘要……..I

Abstract..II

第1章  绪论1

1.1 国内外发展状况1

1.2 设计的目的和意义1

第2章  洒水车总成设计3

2.1 质量参数的确定3

 2.1.1 整车整备质量3

 2.1.2 装载质量3

 2.1.3 汽车总质量3

2.2 洒水车车型的选择4

2.3 罐体支撑座的设计6

 2.3.1 支撑座校核计算7

 2.3.2 副车架前端形状及安装位置9

 2.3.3 罐体支撑座的固定装置9

2.4 本章小结10

第3章  水路系统的设计计算11

3.1 罐体的设计及计算11

 3.1.1 罐体的选材11

 3.1.2 罐体的设计要求11

 3.1.3 洒水车的罐体总成11

 3.1.4 罐体容积的确定13

 3.1.5 壁厚的计算14

3.2 水泵的选型计算16

 3.3 管道的选择17

 3.4 喷头设计17

 3.4.1 喷头分类17

 3.4.2 喷头计算18

3.5 阀体的选择20

3.6 本章小结20

第4章  取力装置设计21

4.1 取力装置简介21

4.2 取力装置参数选择和计算22

 4.2.1 取力器动力传动22

 4.2.2 传动比的计算23

 4.2.3 取力器双联齿轮啮合齿轮强度计算24

 4.2.4 取力器输出轴齿轮参数计算26

 4.2.5 取力器双联齿轮轴及输出轴计算27

 4.2.6 取力器轴承的确定28

4.3 轴及轴承的校核28

 4.3.1 轴的校核28

 4.3.2 轴承的校核29

4.4 键的校核30

第5章  洒水车基本性能参数计算31

5.1 动力性计算31

 5.1.1 发动机外特性31

 5.1.2 汽车行驶方程33

5.2 燃油经济性35

5.3 洒水车稳定性计算36

结论..........39

致谢..........40

参考文献..........41


摘要

随着城市化步伐的加快,道路的迅速增加,对环保要求的日益提高,导致城市对高压清洗车的需求日益增长。开发具有自主知识产权的高压清洗车也就成了我国城市环卫事业中的重要课题,而且对提高我国专用车的设计水平,带动我国环卫车辆的自主设计开发具有重要意义。随着2008奥运会的结束,北京等一些大城市更是加快了迈向国际化大都市的步伐,对城市环境质量要有更高的要求,因此,高压清洗车作为清洁城市的“卫士”应该是当前最具发展前景的专用汽车品种之一。

   文中通过大量调研,改装了一种以二类底盘为基础,额定载质量为11t的洒水汽车。文中主要进行了由高压水泵、液压泵、液压缸及底盘附属装置组成的水路系统、液压系统的设计。最后,对改装完成后的高压清洗车进行了必要的动力性、燃油经济性和稳定性等主要整车性能的计算分析,计算结果表明整车性能满足要求。

关键词 水泵;取力器;罐体

Abstract

   With speed up the pace of urbanization, the road of the rapid increase of the requirements of environmental protection, resulting in increasing city of high-pressure cleaning car the growing demand. Development with independent intellectual property rights of the high-pressure cleaning cars has become our country city sanitation cause an important task, and to enhance our country's exclusive design level, drive our country sanitation vehicle independent design development to have the important meaning. With the end of the 2008 Olympic Games, Beijing and some other cities also accelerate the move towards the pace of international metropolis, on city environment quality to have higher demand, therefore, high-pressure cleaning cars as clean city "few" should be current of the most promising one of specialized automobile varieties.

   In this paper, through the plenty of investigation, to modify a kind of type chassis as the foundation, rated load quality of 3.5 t sprinkler cars. This paper mainly carried out by high-pressure pump, hydraulic pump and hydraulic cylinder and chassis accessory device consisting of water systems, hydraulic system design. Finally, the modification after completing the high-pressure cleaning car through the necessary performance, fuel efficiency and stability etc., the main vehicle performance of calculation and analysis, the calculation results show that the vehicle performance meet the requirements.

Keywords  chassis; Water pump; Take force manometers

   目的:通过对洒水车的设计,使学生在设计过程中懂得了改装车的基本原理及构造,学会了基础的计算,并且学会了进行基础的匹配设计,将理论知识运用到实践中,学会了在技术快速更新的时代如何发现技术发展的趋势,在搜集资料的过程中更使信息吸取能力更上一个层次。

   意义:洒水车具有应用范围广,工作效率高的优点。并且随着技术的不断进步,功能在不断的强化,生产和维修的成本在逐渐减小,洒水车的广泛应用将会成为未来发展趋势,所以对洒水车的构造、水罐、喷头等各部分的选择进行了设计计算。针对目前交通堵塞的现象,以及道路安全法规的要求,对于车整体的载重质量,车身尺寸,道路要求又做出了进一步设计,为车辆在道路上行驶提供方面,同时提高行驶安全性。 为大大提高工作效率,对于水罐的容积,以及喷洒范围,取力装置都有严格要求,此次要设计一款适用于中国市区内行驶的洒水车,省油、能高速运行,但最适合低速运行的喷洒工作,载重量过大的洒水车,属于浪费,为工作带来了不便,所以有很大的优化设计空间,经过这样的改进后就可以节约大量的成本,从而就更加具有竞争力。现在关于洒水车的分析和总结性的论文并不多,通过对结构的分析,典型故障的总结以及洒水装置的设计,使对洒水车有了一次更加深刻的认识,最终的目的是为今后绿化工作,提供更广阔的空间。

          表2-2 CA1163P7K2L2E底盘性能参数

解放单桥绿化喷洒车??主要技术参数

产品名称:解放单桥绿化喷洒车外型尺寸:8300×2660×2940

底盘型号:CA1163P7K2L2E货厢尺寸:××(mm)

总质量:16000(Kg)接近/离去角:17/23(°)

额定质量:7500(Kg)前悬后悬:××(mm)

整备质量:8305(Kg)最高车速:95(km/h)

发动机:CA6DE3-18E3,CA6DE3-22E3,BF4M1013-18E3-10,CA6DF3-18E3,CA6DF3-22E3,CA6DE3-18E3F,CA6DE3-22E3F,CA6DF3-22E3F,CA6DF3-18E3F

排量:6618,6618,4764,6740,6740,6618,6618,7120,7120(ml)功率:136,162,136,136,162,136,162,162,136(kw)

生产厂家:中国第一汽车集团公司,中国第一汽车集团公司,中国第一汽车集团公司,一汽解放汽车有限公司无锡柴油机分公司,一汽解放汽车有限公司无锡柴油机分公司,中国第一汽车集团公司,中国第一汽车集团公司,一汽解放汽车有限公司无锡柴油机厂,一汽解放汽车有限公司无锡柴油机厂

排放标准:GB3847-2005,GB17691-2005国Ⅲ

轴数:2前轮距:1914,1800/1860,1800(mm)

其它参数如下表所示:

轴距:5400后轮距:1860,1800(mm)

轮胎数:6轮胎规格:9.00R20,9.00-20,10.00R20,10.00-20

燃料种类:柴油弹簧片数:4/4+3,10/12+8

轴荷:6000/10000驾驶室乘人数:2

整车备注:罐体外形尺寸(mm):长4800,长轴2100,短轴1400,罐体有效容积:11.29立方米。

专用性能:1、洒水车的基本组成:防锈罐体,连通器,专用自吸式洒水泵,管网,喷洒出口,工作平台,二类底盘。2、罐体采用优质武钢碳钢板材制作,采用大型卷板机一次成型,封头及罐体结合处采用先进的弧形对接焊接工艺。3、洒水车标准配置:前冲后洒、侧喷;高位侧花洒;后工作平台,带绿化洒水高炮,可调节成柱状,射程≥28m;也可调节成雾状,射程≥15m,垂直吸程7m。4、洒水车选装配置:药盘、药泵、罐内防腐防锈、多方位进出水接头、电磁阀、气动阀等。


2.3 罐体支撑座的设计

为避免专用工作装置的布置对车架造成集中载荷,可采用具有足够刚性
