水泵体零件工艺及工装设计【钻螺纹孔M10】【7张图纸】【优秀】

资源目录

水泵体零件工艺及工装设计【钻螺纹孔M10】【7张图纸】【优秀】.rar

非标零件图3张.dwg---(点击预览)

非标零件图.dwg---(点击预览)

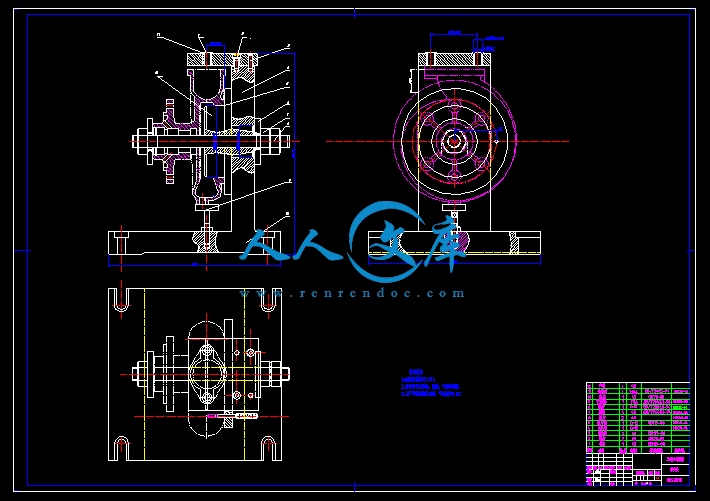

钻螺纹孔M10夹具装配图.dwg---(点击预览)

计划周记进度检查表.xls---(点击预览)

相关资料.doc

计划周记进度检查表.xls

钻螺纹孔M10夹具装配图.dwg

非标零件图.dwg

非标零件图3张.dwg

摘要

　　　　在机床上加工工件时，定位和夹紧的全过程称为“安装”。在机床上用来完成工件安装任务的重要工艺装备，就是各类夹具中应用最为广泛的“机床夹具”。

　　　　机床夹具的种类很多，其中，使用范围最广的通用夹具，规格尺寸多已标准化，并且有专业的工厂进行生产。而广泛用于批量生产，专为某工件加工工序服务的专用夹具，则需要各制造厂根据工件加工工艺自行设计制造。本设计的主要内容是设计钻床夹具，需要对泵体上表面4xM6的四个螺纹孔进行钻削。

　　　　泵体零件上往往都有各种不同用途和不同精度的孔需要加工。在机械加工中，孔的加工量所占比例较大，其中钻头、扩孔钻、铰刀、镗刀等定尺寸刀具加工占相当多数。这时，除了要保证孔的尺寸精度外，还要达到孔的位置精度要求。在单件小批量生产中，用划线后找正孔轴线位置方法加工。在批量生产中一般都采用钻床夹具与镗床夹具，钻床夹具又称钻模，镗床夹具又称镗模，通过钻套、镗套引导刀具进行加工可准确地确定刀具与工件之间的相对位置。

关键词: 通用夹具; 专用夹具; 钻床夹具; 泵体

摘要III

AbstractIV

目录V

1 绪论1

1.1 课题的背景和意义1

1.2 机床夹具概述1

1.2.1 机床夹具1

1.2.2 机床夹具的功能1

1.2.3 机床夹具在机械加工中的作用2

1.2.4 机床夹具的发展趋势2

2 水泵泵体的工艺规程设计4

2.1 零件的作用4

2.2 零件图的审核4

2.2.1 分析零件图4

2.2.2 零件的结构工艺性分析5

2.3 生产过程和工艺过程5

2.3.1 生产过程5

2.3.2 工艺过程6

2.4 工艺规程7

2.5 零件的工艺分析7

2.6 选择毛坯8

2.7 坯料尺寸公差与机械加工余量的确定8

2.8 确定毛坯尺寸8

2.9 孔和平面加工分析8

2.9.1 孔和平面的加工顺序8

2.9.2 钻孔加工方案选择8

2.9.3 选择定位基准9

2.10 基面的选择10

2.11 零件表面加工方法选择10

2.12 各工序间加工余量11

2.13 制定工艺路线12

2.14 切削用量的计算13

2.14.1 铣上平面工序切削用量的计算14

2.14.2 铣下平面工序切削用量的计算14

2.14.3 铣左端面工序切削用量的计算15

2.14.4 铣右端面工序切削用量的计算15

2.14.5 钻?48孔工步切削用量的计算16

2.14.6 加工M10螺纹的切削用量16

2.14.7 加工M8螺纹的切削用量17

2.14.8 加工M11.3螺纹的切削用量18

2.14.9 法兰端面凸台切削用量19

2.14.10 精车轴承内孔切削用量19

2.14.11 钻?10孔的切削用量20

2.14.12 左端面倒角的切削用量20

2.15 机械加工时间定额的确定（参考机械加工工艺手册）20

2.15.1 机械加工时间定额的组成20

2.15.2 机械加工时间定额的计算20

2.15.3 上平面时间定额的计算21

2.15.4 下平面时间定额的计算22

2.15.5 左端面时间定额的计算23

2.15.6 右端面时间定额的计算24

2.15.7 孔?48的时间定额25

2.15.8 上平面螺纹孔的时间定额26

2.15.9 左端面?10通孔的时间定额27

2.15.10 下平面英制管螺纹的时间定额28

2.15.11 右端面螺纹孔的时间定额29

2.15.12 左端凸台铣平面的时间定额30

2.15.13 精车轴承内孔的时间定额31

2.15.14 车左端面倒角的时间定额32

3 夹具设计33

3.1 对专用夹具的基本要求33

3.2 专用夹具设计步骤33

3.3 钻螺纹孔2xM10攻螺纹夹具设计34

3.3.1 问题的提出34

3.3.2 夹具设计34

3.3.3 夹具设计及操作的简要说明36

4结论与展望37

4.1 结论37

4.2 不足之处及未来展望37

致谢38

参考文献39

1 绪论

1.1 课题的背景和意义

　　　　特殊零件工艺设计和夹具设计是一种与机械制造工艺密切相关的毕业设计课题，与实际生产有机器密切的联系，他要求我们有一定的生产实践知识。其主要目的如下：

　　　　(1)对生产知识有一定的认识，理解生产加工过程中相关机械设备的工作原理

　　　　(2)掌握机械制造相关知识，学会如何进行工艺设计及夹具设计

　　　　(3)理解和掌握夹具设计原理，能结合生产时间设计相关夹具

　　　　(4)了解夹具各原件的设计与夹具定位原理和结构

　　　　(5)理解专夹具的设计方法，学会分析夹具设计过程中的一些主要问题

　　　　(6)了解机械加工工艺过程的知识，明白它在实际中产生的意义与作用。

　　　　(7)学会如何制定加工工艺规程。

　　　传统的手工夹具设计往往依靠设计人员的经验进行，定位方案的选取、资料的检验、分析计算、绘图及工艺等方案完全依靠手工完成，具有设计周期长、效率低、成本高、柔性差的缺点，并且夹具的质量很大程度上受夹具设计者的经验和知识水平的限制。1，夹具是机械加工不可缺少的部件，随着机床加工精度的提高，为了降低定位误差，提高加工精度，对夹具的制造精度要求更高。2，为了提高机床的生产效率，双面、四面和多件装夹的夹具产品越来越多, 为了减少工件的安装时间，各种自动定心夹紧、精密平口钳、杠杆夹紧、凸轮夹紧、气动和液压夹紧等，快速夹紧功能部件不断地推陈出新。3，夹具元件模块化是实现组合化的基础。利用模块化设计的系列化、标准化夹具元件，快速组装成各种夹具，已成为夹具技术开发的基点。省工、省时，节材、节能，体现在各种先进夹具系统的创新之中。模块化设计为夹具的计算机辅助设计与组装打下基础，应用CAD技术，可建立元件库、典型夹具库、标准和用户使用档案库，进行夹具优化设计，为用户三维实体组装夹具。4，夹具的通用性直接影响其经济性。采用模块、组合式的夹具系统，一次性投资比较大，只有夹具系统的可重组性、可重构性及可扩展性功能强，应用范围广，通用性好，夹具利用率高，收回投资快，才能体现出经济性好。

　　　　所以我认为在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下，夹具技术正朝着高精、高效、模块、组合、通用、经济方向发展

1.2 机床夹具概述

1.2.1 机床夹具

　　　　夹具是一种装夹工件的工艺装备，它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中。

　　　　在金属切削机床上使用的夹具统称为机床夹具。在现代生产中，机床夹具是一种不可缺少的工艺装备，它直接影响着加工的精度、劳动生产率和产品的制造成本等，帮机床夹具设计在企业的产品设计和制造以及生产技术准备中占有极其重要的地位。机床夹具设计是一项重要的技术工作。

1.2.2 机床夹具的功能

　　　　在机床上用夹具装夹工件时，其主要功能是使工件定位和夹紧。2 水泵泵体的工艺规程设计

2.1 零件的作用

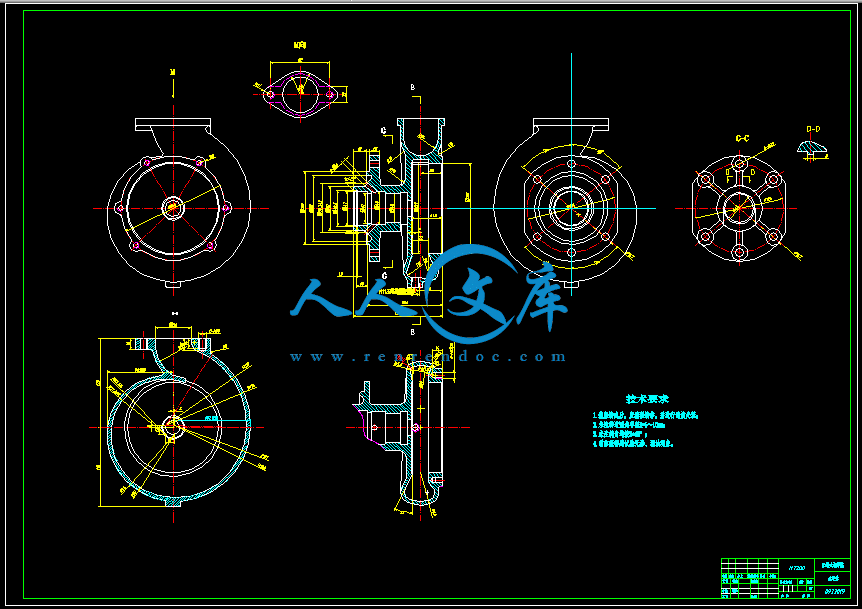

　　　题目所给的零件是泵体零件，泵体是机器的基础零件，其作用是将机器和部件中的轴、套、齿轮等有关零件联成一个整体，并使之保持正确的相对位置，彼此协调工作，以传递动力、改变速度、完成机器或部件的预定功能。所以，泵体的加工质量的好坏直接影响这泵的性能和耐用性，从而提出零件的制造工艺方面的要求：加工精度和加工表面质量。前者包括了零件的尺寸精度、形状精度和位置精度；后者包括了零件表面的粗糙度、波度和物理、机械性能；要求箱体零件要有足够的刚度和强度，良好的密封性和散热性；设计结构应能够加工。在工件上应有足够的加工空间，以便刀具能够接近加工部位，如留有必要的退刀槽和越程槽等；要能提高劳动生产率。如加工表面尽可能地安排在同一平台面或同一轴线上，以便采取多刀或多件加工的高效生产方法。因此，箱体零的加工质量和方案直接影响机器的性能、精度和寿命和工人的工作强度。零件如图2.1所示。



内容简介：: 无锡太湖学院信机系机械工程及自动化专业毕业设计论文任务书一、题目及专题：1、题目水泵体零件工艺及工装设计 2、专题二、课题来源及选题依据水泵体零件属于结构较复杂的箱体类零件，设计内容包含工艺文件制订、刀具选择、切削用量计算等，以及夹具设计。是对机械专业学生所学专业知识的综合应用。该课题难度适中，设计量合适，能提升学生对知识的应用能力。三、本设计（论文或其他）应达到的要求： 1.根据零件使用要求，分析零件的机械加工的工艺性，编制零件机械加工工艺规程，并形成全套工艺文件，即工艺过程卡、机加工工艺卡、工序卡； 2.分析计算该零件机械加工工艺参数，选用加工设备和工艺装备； 3.设计该零件加工的专用夹具，绘制夹具装配图及全套非标零件图，分析夹具的定位精度等。 4.编写设计说明书（大于30页）； 5.专业外语翻译（大于800010000字符，约合汉字5000字符）；四、接受任务学生：机械91 班姓名刁井亮五、开始及完成日期：自2012年12月1日至2013年5月20日六、设计（论文）指导（或顾问）：指导教师签名签名签名教研室主任学科组组长研究所所长签名系主任签名2012年 12月 1日无锡太湖学院机械加工工序卡片产品型号零件图号产品名称抽水机外壳零件名称水泵体共11页第1页车间工序号工序名称材料牌号粗铣-半精铣上平面HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件239mmx128mm1设备名称设备型号设备编号同时加工件数立式铣床X31321夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工步内容刀具主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1粗铣平面到239mm圆柱形铣刀38059.660.3122半精铣平面到235.5mm圆柱形铣刀38059.660.311 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）刁井亮薛庆红标记处数更改文件号签字日期标记处数更改文件号签字日期无锡太湖学院机械加工工序卡片产品型号零件图号产品名称抽水机外壳零件名称水泵体共11页第2页车间工序号工序名称材料牌号毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件239mmx128mm1设备名称设备型号设备编号同时加工件数立式铣床X3132专用夹具1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工步内容刀具主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1粗铣下平面到239mm平面铣刀28654.550.3112半精铣下平面235.5mm平面铣刀28654.550.312 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）刁井亮薛庆红标记处数更改文件号签字日期标记处数更改文件号签字日期无锡太湖学院机械加工工序卡片产品型号零件图号产品名称抽水机外壳零件名称水泵体共11页第3页车间工序号工序名称材料牌号粗铣-半精铣右端面HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件239mmx128mm1设备名称设备型号设备编号同时加工件数立式铣床XE7551夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工步内容刀具主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1粗铣右端面到128mm平面铣刀30047.10.21.522半精铣右端面到123.5mm平面铣刀30047.10.21.51 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）刁井亮薛庆红标记处数更改文件号签字日期标记处数更改文件号签字日期无锡太湖学院机械加工工序卡片产品型号零件图号产品名称抽水机外壳零件名称水泵体共11页第4页车间工序号工序名称材料牌号粗铣-半精铣左端面HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件239mmx128mm1设备名称设备型号设备编号同时加工件数立式铣床XE7551夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工步内容刀具主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1粗铣左端面到128平面铣刀30047.10.21.522半精铣左端面124.5平面铣刀30047.10.21.51 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）刁井亮薛庆红标记处数更改文件号签字日期标记处数更改文件号签字日期无锡太湖学院机械加工工序卡片产品型号零件图号产品名称抽水机外壳零件名称水泵体共44页第5页车间工序号工序名称材料牌号粗铣-半精铣法兰端面HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件239mmx128mm1设备名称设备型号设备编号同时加工件数立式铣床XE7551夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工步内容刀具主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1粗铣法兰端面到105平面铣刀38059.660.3112半精铣铣法兰端面101.5平面铣刀38059.660.312 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）刁井亮薛庆红标记处数更改文件号签字日期标记处数更改文件号签字日期无锡太湖学院机械加工工序卡片产品型号零件图号产品名称抽水机外壳零件名称水泵体共11页第6页车间工序号工序名称材料牌号加工2XM10螺纹孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件239mmx128mm1设备名称设备型号设备编号同时加工件数立式钻床Z5251夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工步内容刀具主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1钻M10的螺纹底孔麻花钻96015.670.145.222攻丝丝锥3927.390.10.81 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）刁井亮薛庆红标记处数更改文件号签字日期标记处数更改文件号签字日期无锡太湖学院机械加工工序卡片产品型号零件图号产品名称抽水机外壳零件名称水泵体共11页第7页车间工序号工序名称材料牌号钻10的孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件239mmx128mm1设备名称设备型号设备编号同时加工件数立式钻床Z5251夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工步内容刀具主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1钻10孔直柄麻花钻96015.670.241.52 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）刁井亮薛庆红标记处数更改文件号签字日期标记处数更改文件号签字日期无锡太湖学院机械加工工序卡片产品型号零件图号产品名称抽水机外壳零件名称水泵体共11页第8页车间工序号工序名称材料牌号加工6XM8螺纹HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件239mmx128mm1设备名称设备型号设备编号同时加工件数立式钻床Z5251夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工步内容刀具主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1钻M8孔的螺纹底孔麻花钻96015.670.205.212攻丝丝锥3927.390.30.82 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）刁井亮薛庆红标记处数更改文件号签字日期标记处数更改文件号签字日期无锡太湖学院机械加工工序卡片产品型号零件图号产品名称抽水机外壳零件名称水泵体共11页第9页车间工序号工序名称材料牌号钻M11.3英制螺纹HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件239mmx128mm1设备名称设备型号设备编号同时加工件数立式钻床Z5251夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工步内容刀具主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1钻螺纹底孔麻花钻96015.670.45.212攻丝丝锥3927.390.10.81 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）刁井亮薛庆红标记处数更改文件号签字日期标记处数更改文件号签字日期无锡太湖学院机械加工工序卡片产品型号零件图号产品名称抽水机外壳零件名称水泵体共11页第10页车间工序号工序名称材料牌号钻48的孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件239mmx128mm1设备名称设备型号设备编号同时加工件数立式钻床Z5183A1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工步内容刀具主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1钻孔麻花钻14032.970.552 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）刁井亮薛庆红标记处数更改文件号签字日期标记处数更改文件号签字日期无锡太湖学院机械加工工序卡片产品型号零件图号产品名称抽水机外壳零件名称水泵体共11页第11页车间工序号工序名称材料牌号车轴承内孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件239mmx128mm1设备名称设备型号设备编号同时加工件数车床C-620-31夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工步内容刀具主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1精车轴承内孔内孔车刀3157.90.1211 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）刁井亮薛庆红标记处数更改文件号签字日期标记处数更改文件号签字日期无锡太湖学院机械加工工艺过程卡片产品型号零件图号产品名称抽水机外壳零件名称水泵体共 3页第 1页材料牌号HT200毛坯种类铸件毛坯外形尺寸239mmX128mm每毛坯可制件数1每台件数备注工序号工名序称工序内容车间工艺装备工时时效处理消除工件内应力准终单件12粗铣粗铣上平面X3132立式铣床，专用夹具，圆柱形铣刀，游标卡尺半精铣半精铣上平面X3132立式铣床，专用夹具，圆柱形铣刀，游标卡尺3粗铣粗铣右端面XE755立式铣床，专用夹具，圆柱形铣刀，游标卡尺半精铣半精铣右端面XE755立式铣床，专用夹具，圆柱形铣刀，游标卡尺4粗铣粗铣左端面XE755立式铣床，专用夹具，圆柱形铣刀，游标卡尺半精铣半精铣右端面XE755立式铣床，专用夹具，圆柱形铣刀，游标卡尺5粗铣粗铣下平面X3132立式铣床，专用夹具，圆柱形铣刀，游标卡尺半精铣半精铣下平面X3132立式铣床，专用夹具，圆柱形铣刀，游标卡尺6划线在左端面凸台上标出10的孔设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）刁井亮薛庆红标记处数更改文件号签字日期标记处数更改文件号签字日期无锡太湖学院机械加工工艺过程卡片产品型号零件图号产品名称抽水机外壳零件名称水泵体共 3页第 2页材料牌号HT200毛坯种类铸件毛坯外形尺寸每毛坯可制件数1每台件数备注工序号工名序称工序内容车间工段工艺装备工时准终单件7钻孔钻左端面凸台10的孔Z525立式钻床直柄麻花钻专用夹具塞规卡尺，内径百分表8螺纹加工钻M10螺纹孔Z525立式钻床麻花钻专用夹具塞规卡尺，内径百分表丝锥9螺纹钻M8螺纹孔Z525立式钻床麻花钻专用夹具塞规卡尺，内径百分表丝锥描图加工10螺纹加工钻M11.3螺纹孔Z525立式钻床麻花钻专用夹具塞规卡尺，内径百分表丝锥描校11倒角加工精车左端面45度倒角C620-1卧式车床内孔车刀专用夹具万能角度尺游标卡尺底图号12轴承内孔加工精车左端面轴承内孔C620-1卧式车床内孔车刀专用夹具万能角度尺游标卡尺13一钻钻48的上平面孔Z5183立式钻床麻花钻专用夹具塞规卡尺，内径百分表二钻钻48的上平面孔Z5183立式钻床直柄麻花钻专用夹具塞规卡尺，内径百分表设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）刁井亮薛庆红标记处数更改文件号签字日期标记处数更改文件号签字日期无锡太湖学院机械加工工艺过程卡片产品型号零件图号产品名称抽水机外壳零件名称水泵体零件共 3页第3页材料牌号HT200毛坯种类铸件毛坯外形尺寸每毛坯可制件数1每台件数备注工序号工名序称工序内容车间工段工艺装备工时准终单件14去毛刺去除表面所有毛刺钳工台15清洗清洗泵体清洗机16检检验零件描图验入库描校装订号设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）刁井亮薛庆红标记处数更改文件号签字日期标记处数更改文件号签字日期无锡太湖学院毕业设计（论文）开题报告题目：水泵体零件工艺及工装设计信机系机械工程及自动化专业学号：学生姓名：指导教师：（职称：副教授）（职称：）2012年11月23日课题来源根据毕业实习的实践拟定科学依据（包括课题的科学意义；国内外研究概况、水平和发展趋势；应用前景等）（1）课题科学意义制造工艺是制造技术的灵魂、核心和关键，是生产中最活跃的因素。其过程是采用金属切削刀具或磨具及其他加工方法来加工工件，使工件达到所要求的形状、尺寸、表面粗糙度和力学物理性能，从而生产出合格零件。夹具的使用可以有效的保证加工质量，提高生产效率，降低生产成本，扩大机床的工艺范围，减轻工人劳动强度，保证安全生产等。考虑到机械加工工艺安排及夹具的使用在泵体的生产中直接影响到其加工质量和生产效率等，所以研究泵体的机械加工工艺及夹具设计的课题有着十分重要的意义。（2）国内外研究概况、水平和发展趋势；应用前景等当代机械制造业主要采用单件生产、多品种/小批量和重复大批量生产等多种方式。多样化经营模式、工艺复杂，所需设备和工装繁多。目前采用CAPP编制工艺很普遍，成组工序允许采用同一设备和工艺装置，以及相同或相近的机床调整方式来加工工全组零件。成组技术亦可应用于零件加工的全工艺过程。采用先进的机床和刀具，工序集中，使加工高效、简洁、可靠，简化生产计划和生产组织工作。夹具最早出现在18世纪后期，随着科学技术的不断进步，夹具已从一种辅助工具发展为门类齐全的工艺装备。近年来，数控机床、加工中心、成组技术、柔性制造系统等新加工技术的应用，对机床夹具提出了很多新的要求。在现代制造业的发展中，机械加工过程越来越柔性化，现代机床夹具的发展方向：标准化、精密化、高效化、柔性化。随着现代科学的快速发展，加工控制和测量技术在不断进步，国外先进的制造工艺是将泵体和泵盖分别加工，然后组合到一起进行产品的总装，在保证精度的前提下，大大提高了加工效率，降低了成本。在大型泵体部件的加工工艺中，采用先进的设备、工装和检测手段确保产品质量，是泵行业不断追求工艺技术创新和突破的努力方向。研究内容先进行零件图的分析，主要内容包括：生产类型、零件的作用、结构特点、结构工艺性、关键表面的技术要求分析等。然后进行工艺设计，主要内容包括：确定毛坯类型；毛坯选择与说明；工艺路线的确定（粗、精基准的选择，各表面的加工方法的确定，工序集中与分散的考虑，工序顺序的安排的原则，加工设备与工装的选择，不同方案的分析比较等）；加工余量、切削用量及基本时间、工序尺寸与公差的确定。最后进行专用夹具设计，主要内容包括：夹具设计思想与不同方案的对比；定位装置和对刀及导引装置的选择；夹紧机构设计与夹紧力的计算。重点解决的技术问题：粗、精基准的选择，工序顺序的安排，机床与工装的选择，加工余量、切削用量的计算，定位装置与对刀装置的选择，夹紧力的计算。预期成果及提供形式：工序卡片一套，对所设计的工序内容进行技术经济分析的分析报告一份，两套夹具装配图各一张，两套夹具零件图各一张，设计说明书一份。拟采取的研究方法、技术路线、实验方案及可行性分析设计方案：首先对零件进行分析，然后对给定零件进行工艺过程设计，制订加工顺序并编制相应的工序卡片，最后进行专用夹具的设计。技术要点：分析零件、选择定位基准、制订加工顺序、划分加工阶段、计算工序尺寸、制订切削参数、制订工时定额等，并对制订的方案进行技术经济分析，提供分析报告。熟悉工序技术要求，熟悉并准备所有设计资料；制订合理的定位方案，并设计定位元件结构；制订合理的夹紧方案，并设计夹紧结构；制订导向方案，并选择导向元件；制订分度方案，并设计分度机构；制订夹具整体布局方案，设计夹具体；标注合理的技术要求，并分析精度是否满足要求；对夹具进行技术经济分析。研究计划及预期成果2012年11月10日-2012年11月16日：选毕业设计研究课题。2012年12月11日-2012年12月20日：填写毕业实习报告。2013年3月15日-2013年3月25日：按照要求修改毕业设计开题报告。2013年3月26日-2013年4月2日：学习并翻译一篇与毕业设计相关的英文材料。2013年4月5日-2013年4月26日：课题内相关内容的计算校核。2013年4月27日-2013年5月15日：AUTOCAD的绘图。2013年5月16日-2013年5月20日：毕业论文撰写和修改工作。预期成果：现场调研、模拟、建模、实验、机床一夹具调试，达到产品的最优化设计，大大降低劳动强度和提高生产效率。特色或创新之处适用于企业对现有机床进行改型换代的要求，且可以扩大机床的加工工艺范围，对车床主传动系统进行优化设计，可降低工人的劳动强度、减少机械加工工艺时间和降低机械零件的生产成本。已具备的条件和尚需解决的问题可能遇到的问题及解决办法：1、定位基准的选择。参照选择原则选择合理的定位基准；2、工序顺序的安排。借鉴查到的资料上的工序顺序和向指导老师询问；3、工序尺寸、切削参数、工时定额的计算。按照指导书里的计算格式去查要用到的参考书并认真计算；4、制定专用夹具的定位与夹紧方案。借鉴查到的资料里的方案和向指导老师询问。5、制订夹具整体布局方案。参照参考书里的专用夹具布局、询问指导老师。指导教师意见指导教师签名：年月日教研室（学科组、研究所）意见教研室主任签名：年月日系意见主管领导签名：年月日编号无锡太湖学院毕业设计（论文）题目：水泵体零件工艺及工装设计信机系机械工程及自动化专业学号：学生姓名：指导教师：（职称：副教授）（职称：） 2013年5月25日无锡太湖学院本科毕业设计（论文）诚信承诺书本人郑重声明：所呈交的毕业设计（论文）水泵体零件工艺及工装设计是本人在导师的指导下独立进行研究所取得的成果，其内容除了在毕业设计（论文）中特别加以标注引用，表示致谢的内容外，本毕业设计（论文）不包含任何其他个人、集体已发表或撰写的成果作品。班级：机械91 学号： 0923019 作者姓名： 2012年 11月 23日摘要在机床上加工工件时，定位和夹紧的全过程称为“安装”。在机床上用来完成工件安装任务的重要工艺装备，就是各类夹具中应用最为广泛的“机床夹具”。机床夹具的种类很多，其中，使用范围最广的通用夹具，规格尺寸多已标准化，并且有专业的工厂进行生产。而广泛用于批量生产，专为某工件加工工序服务的专用夹具，则需要各制造厂根据工件加工工艺自行设计制造。本设计的主要内容是设计钻床夹具，需要对泵体上表面4xM6的四个螺纹孔进行钻削。泵体零件上往往都有各种不同用途和不同精度的孔需要加工。在机械加工中，孔的加工量所占比例较大，其中钻头、扩孔钻、铰刀、镗刀等定尺寸刀具加工占相当多数。这时，除了要保证孔的尺寸精度外，还要达到孔的位置精度要求。在单件小批量生产中，用划线后找正孔轴线位置方法加工。在批量生产中一般都采用钻床夹具与镗床夹具，钻床夹具又称钻模，镗床夹具又称镗模，通过钻套、镗套引导刀具进行加工可准确地确定刀具与工件之间的相对位置。关键词: 通用夹具; 专用夹具; 钻床夹具; 泵体IIIAbstractIn the machine machining, positioning and clamping process called installation. The machine used to complete the task of workpiece installation of process equipment, is an important fixture in the most widely used the machine tools fixture.There are many kinds of the machine tools fixture, among them, use the widest range of general fixture, size, and there has been more standardized professional factory production. And widely used in mass production, designed for a workpiece machining processes and special fixture service to the factory according to the workpiece machining process to design and manufacture. The design of the main content is boring and milling machine fixture design jigs, need to pump body surface 4xM6 of the four threaded hole for drilling. Pump body parts are usually different purposes and accuracy of the hole machining. In machining, the hole of manufactured, among which the proportion of drilling, reaming, reamer, boring tools for size of such a sizable majority. At this time, except to ensure the accuracy of the size of the hole hole, but also achieve the position precision requirements. In single small batch production, use crossed for positive hole axis position after processing methods. In batch production in general by drilling and boring fixture, drilling fixture and diamond fixture, boring fixture and say, boring, boring set by drilling tools for processing guide can accurately determine tool and the relative position between the workpiece.Key word: General fixture; Special jig ;Drilling fixture; Pump body 目录摘要IIIAbstractIV目录V1 绪论11.1 课题的背景和意义11.2 机床夹具概述11.2.1 机床夹具11.2.2 机床夹具的功能11.2.3 机床夹具在机械加工中的作用21.2.4 机床夹具的发展趋势22 水泵泵体的工艺规程设计42.1 零件的作用42.2 零件图的审核42.2.1 分析零件图42.2.2 零件的结构工艺性分析52.3 生产过程和工艺过程52.3.1 生产过程52.3.2 工艺过程62.4 工艺规程72.5 零件的工艺分析72.6 选择毛坯82.7 坯料尺寸公差与机械加工余量的确定82.8 确定毛坯尺寸82.9 孔和平面加工分析82.9.1 孔和平面的加工顺序82.9.2 钻孔加工方案选择82.9.3 选择定位基准92.10 基面的选择102.11 零件表面加工方法选择102.12 各工序间加工余量112.13 制定工艺路线122.14 切削用量的计算132.14.1 铣上平面工序切削用量的计算142.14.2 铣下平面工序切削用量的计算142.14.3 铣左端面工序切削用量的计算152.14.4 铣右端面工序切削用量的计算152.14.5 钻48孔工步切削用量的计算162.14.6 加工M10螺纹的切削用量162.14.7 加工M8螺纹的切削用量172.14.8 加工M11.3螺纹的切削用量182.14.9 法兰端面凸台切削用量192.14.10 精车轴承内孔切削用量192.14.11 钻10孔的切削用量202.14.12 左端面倒角的切削用量202.15 机械加工时间定额的确定（参考机械加工工艺手册）202.15.1 机械加工时间定额的组成202.15.2 机械加工时间定额的计算202.15.3 上平面时间定额的计算212.15.4 下平面时间定额的计算222.15.5 左端面时间定额的计算232.15.6 右端面时间定额的计算242.15.7 孔48的时间定额252.15.8 上平面螺纹孔的时间定额262.15.9 左端面10通孔的时间定额272.15.10 下平面英制管螺纹的时间定额282.15.11 右端面螺纹孔的时间定额292.15.12 左端凸台铣平面的时间定额302.15.13 精车轴承内孔的时间定额312.15.14 车左端面倒角的时间定额323 夹具设计333.1 对专用夹具的基本要求333.2 专用夹具设计步骤333.3 钻螺纹孔2xM10攻螺纹夹具设计343.3.1 问题的提出343.3.2 夹具设计343.3.3 夹具设计及操作的简要说明364结论与展望374.1 结论374.2 不足之处及未来展望37致谢38参考文献39 I水泵体零件工艺及工装设计1 绪论1.1 课题的背景和意义特殊零件工艺设计和夹具设计是一种与机械制造工艺密切相关的毕业设计课题，与实际生产有机器密切的联系，他要求我们有一定的生产实践知识。其主要目的如下：(1)对生产知识有一定的认识，理解生产加工过程中相关机械设备的工作原理(2)掌握机械制造相关知识，学会如何进行工艺设计及夹具设计(3)理解和掌握夹具设计原理，能结合生产时间设计相关夹具(4)了解夹具各原件的设计与夹具定位原理和结构(5)理解专夹具的设计方法，学会分析夹具设计过程中的一些主要问题(6)了解机械加工工艺过程的知识，明白它在实际中产生的意义与作用。(7)学会如何制定加工工艺规程。传统的手工夹具设计往往依靠设计人员的经验进行，定位方案的选取、资料的检验、分析计算、绘图及工艺等方案完全依靠手工完成，具有设计周期长、效率低、成本高、柔性差的缺点，并且夹具的质量很大程度上受夹具设计者的经验和知识水平的限制。1，夹具是机械加工不可缺少的部件，随着机床加工精度的提高，为了降低定位误差，提高加工精度，对夹具的制造精度要求更高。2，为了提高机床的生产效率，双面、四面和多件装夹的夹具产品越来越多, 为了减少工件的安装时间，各种自动定心夹紧、精密平口钳、杠杆夹紧、凸轮夹紧、气动和液压夹紧等，快速夹紧功能部件不断地推陈出新。3，夹具元件模块化是实现组合化的基础。利用模块化设计的系列化、标准化夹具元件，快速组装成各种夹具，已成为夹具技术开发的基点。省工、省时，节材、节能，体现在各种先进夹具系统的创新之中。模块化设计为夹具的计算机辅助设计与组装打下基础，应用CAD技术，可建立元件库、典型夹具库、标准和用户使用档案库，进行夹具优化设计，为用户三维实体组装夹具。4，夹具的通用性直接影响其经济性。采用模块、组合式的夹具系统，一次性投资比较大，只有夹具系统的可重组性、可重构性及可扩展性功能强，应用范围广，通用性好，夹具利用率高，收回投资快，才能体现出经济性好。所以我认为在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下，夹具技术正朝着高精、高效、模块、组合、通用、经济方向发展1.2 机床夹具概述 1.2.1 机床夹具夹具是一种装夹工件的工艺装备，它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中。在金属切削机床上使用的夹具统称为机床夹具。在现代生产中，机床夹具是一种不可缺少的工艺装备，它直接影响着加工的精度、劳动生产率和产品的制造成本等，帮机床夹具设计在企业的产品设计和制造以及生产技术准备中占有极其重要的地位。机床夹具设计是一项重要的技术工作。1.2.2 机床夹具的功能在机床上用夹具装夹工件时，其主要功能是使工件定位和夹紧。机床夹具的主要功能机床夹具的主要功能是装工件，使工件在夹具中定位和夹紧。(1)定位确定工件在夹具中占有正确位置的过程。定位是通过工件定位基准面与夹具定位元件面接触或配合实现的。正确的定位可以保证工件加工的尺寸和位置精度要求。(2)夹紧工件定位后将其固定，使其在加工过程中保持定位位置不变的操作。由于工件在加工时，受到各种力的作用，若不将工件固定，则工件会松动、脱落。因此，夹紧为工件提供了安全、可靠的加工条件。机床夹具的特殊功能机床夹具的特殊功能主要是对刀和导向。(1)对刀调整刀具切削刃相对工件或夹具的正确位置。如铣床夹具中的对刀块，它能迅速地确定铣刀相对于夹具的正确位置。 (2)导向如钻床夹具中的钻模板的钻套，能迅速地确定钻头的位置，并引导其进行钻削。导向元件制成模板形式，故钻床夹具常称为钻模。镗床夹具（镗模）也具有导向功能。 1.2.3 机床夹具在机械加工中的作用在机械加工中，使用机床夹具的目的主要有以下六个方面。然而，在不同的生产条件下，应该有不同的侧重点。夹具设计时应该综合考虑加工的技术要求、生产成本和工人操作方面的要求，以达到预期的效果。保证精度用夹具装夹工件时，能稳定地保证加工精度，并减少对其它生产条件的依赖性，故在精密加工中广泛地使用夹具，并且它还是全面质量管理的一个环节。夹具能保证加工精度的原因是由于工件在夹具中的位置和夹具对刀具、机床的切削成形运动的位置被确定，所以工件在加工中的正确位置得到保证，从而夹具能满足工件的加工精度要求。提高劳动生产率使用夹具后，能使工件迅速地定位和夹紧，并能够显著地缩短辅助时间和基本时间，提高劳动生产率。改善工人的劳动条件用夹具装夹工件方便餐、省力、安全。当采用气压、液压等夹紧装置时，可减轻工人的劳动强度，保证安全生产。降低生产成本在批量生产中使用夹具时，由于劳动生产率的提高和允许使用技术等级较低的工人操作，故可明显地降低生产成本。保证工艺纪律在生产过程中使用夹具，可确保生产周期、生产调度等工艺秩序。例如，夹具设计往往也是工程技术人员解决高难度零件加工的主要工艺手段之一。扩大机床工艺范围这是在生产条件有限的企业中常用的一种技术改造措施。如在车床上拉削、深孔加工等，也可用夹具装夹以加工较复杂的成形面。 1.2.4 机床夹具的发展趋势随着科学技术的巨大进步及社会生产力的迅速提高，夹具已从一种辅助工具发展成为门类齐全的工艺装备。 1.2.4.1机床夹具的现状国际生产研究协会的统计表明，目前中、小批多品种生产的工作品种已占工件种类总数的85%左右。现代生产要求企业所制造的产品品种经常更新换代，以适应市场激烈的竞争。然而，一般企业仍习惯于大量采用传统的专用夹具。另一方面，在多品种生产的企业中，约4年就要更新80%左右的专用夹具，而夹具的实际磨损量仅为15%左右。特别是近年来，数控机床（NC）、加工中心（MC）、成组技术（GT）、柔性制造系统（FMS）等新技术的应用，对机床夹具提出了如下新的要求：能迅速而方便地装备新产品的投产，以缩短生产准备周期，降低生产成本。能装夹一组具有相似性特征的工件。适用于精密加工的高精度机床夹具。适用于各种现代化制造技术的新型机床夹具。采用液压或气压夹紧的高效夹紧装置，以进一步提高劳动生产率。提高机床夹具的标准化程度。 1.2.4.2 现代机床夹具的发展方向现代机床夹具的发展方向主要表现为精密化、高效化、柔性化、标准化四个方面。精密化随着机械产品精度的日益提高，势必相应提高了对夹具的精度要求。精密化夹具的结构类型很多，例如用于精密分度的多齿盘，其分度精度可达0.1；用于精密车削的高精度三爪卡盘，其定心精度为5m；精密心轴的同轴度公差可控制在1m内；又如用于轴承套圈磨削的电磁无心夹具，工件的圆度公差可达0.20.5m。高效化高效化夹具主要用来减少工件加工的基本时间和辅助时间，以提高劳动生产率，减轻工人的劳动强度。常见的高效化夹具有：自动化夹具、高速化夹具、具有夹紧动力装置的夹具等。例如，在铣床上使用电动虎钳装夹工件，效率可提高5倍左右；在车床上使用的高速三爪自定心卡盘，可保证卡爪在（试验）转速为9000r/min的条件下仍能牢固地夹紧工件，从而使切削速度大幅度提高。柔性化机床夹具的柔性化与机床的柔性化相似，它是指机床夹具通过调整、拼装、组合等方式，以适应可变因素的能力。可变因素主要有：工序特征、生产批量、工件的形状和尺寸等。具有柔性化特征的新型夹具种类主要有：组合夹具、通用可调夹具、成组夹具、拼装夹具、数控机床夹具等。在较长时间内，夹具的柔性化将是夹具发展的主要方向。标准化机床夹具的标准化与通用化是相互联系的两个方面。在制订典型夹具结构的基础上，首先进行夹具元件和部件的通用化，建立类型尺寸系列或变型，以减少功能用途相近的夹具元件和部件的型式，屏除一些功能低劣的结构。通用化方法包括夹具、部件、元件、毛坏和材料的通用化。夹具的标准化阶段是通用化的深入，主要是确立夹具零件或部件的尺寸系列，为夹具工作图的审查创造良好的条件。目前我国已有夹具零件及部件的国家标准：GB/T2148T225991以及各类通用夹具、组合夹具标准等。机床夹具的标准化，有利于夹具的商品化生产，有利于缩短生产准备周期，降低生产总成本。2 水泵泵体的工艺规程设计2.1 零件的作用题目所给的零件是泵体零件，泵体是机器的基础零件，其作用是将机器和部件中的轴、套、齿轮等有关零件联成一个整体，并使之保持正确的相对位置，彼此协调工作，以传递动力、改变速度、完成机器或部件的预定功能。所以，泵体的加工质量的好坏直接影响这泵的性能和耐用性，从而提出零件的制造工艺方面的要求：加工精度和加工表面质量。前者包括了零件的尺寸精度、形状精度和位置精度；后者包括了零件表面的粗糙度、波度和物理、机械性能；要求箱体零件要有足够的刚度和强度，良好的密封性和散热性；设计结构应能够加工。在工件上应有足够的加工空间，以便刀具能够接近加工部位，如留有必要的退刀槽和越程槽等；要能提高劳动生产率。如加工表面尽可能地安排在同一平台面或同一轴线上，以便采取多刀或多件加工的高效生产方法。因此，箱体零的加工质量和方案直接影响机器的性能、精度和寿命和工人的工作强度。零件如图2.1所示。图2-1（水泵体零件图）2.2 零件图的审核 2.2.1 分析零件图检查零件图的完整性和正确性检查内容：检查零件视图是否正确、足够，表达是否直观、清楚，绘制是否符合国家标准，尺寸、公差以及技术要求的标注是否齐全、合理等。零件的技术要求分析包括内容：加工表面的尺寸精度；主要加工表面的形状精度；主要加工表面之间的相互位置精度；加工表面的粗糙度以及表面质量方面的其它要求；热处理要求；其它要求(如动平衡、未注圆角或倒角、去毛刺、毛坯要求等)。要注意分析这些要求在保证使用性能的前提下是否经济合理，在现有生产条件下能否实现。特别要分析主要表面的技术要求。零件的材料分析分析所提供的毛坯材质本身的机械性能和热处理状态，毛坯的铸造品质和被加工部位的材料硬度，是否有白口、夹砂、疏松等。判断其加工的难易程度，为选择刀具材料和切削用量提供依据。合理的标注尺寸1）零件图上的重要尺寸应直接标注，而且在加工时应尽量使工艺基准与设计基准重合，并符合尺寸链最短的原则。 2）零件图上标注的尺寸应便于测量，不要从轴线、中心线、假想平面等难以测量的基准标注尺寸。 3）零件图上的尺寸不应标注成封闭式，以免产生矛盾。 4）零件上非配合的自由尺寸，应按加工顺序尽量从工艺基准注出。 5）零件上各非加工表面的位置尺寸应直接标注，而非加工面与加工面之间只能有一个联系尺寸。 2.2.2 零件的结构工艺性分析概念：零件的结构工艺性是指在满足使用性能的前提下，是否能以较高的生产率和最低的成本方便地加工出来的特性。零件的结构工艺性分析应考虑几方面： 1)有利于达到所要求的加工质量a合理确定零件的加工精度与表面质量b保证位置精度的可能性 2)有利于减少加工劳动量 a尽量减少不必要的加工面积 b尽量避免或简化内表面的加工 3)有利于提高劳动生产率 a零件的有关尺寸应力求一致，并能用标准刀具加工。 b减少零件的安装次数 c零件的结构应便于加工 d避免在斜面上钻孔和钻头单刃切削 e便于多刀或多件加工此泵体的外形较简单，有许多加工要求高的孔和平面。而主要加工面是轴孔，轴孔之间有相当高的位置和形状的要求。现分析结构特点如下：结构特点1）外形基本上是多个圆柱面组成的封闭式多面体； 2）结构形状比较简单，内部为空腔形；3）泵体的加工面，仅为左侧面和上下表面，此外还有精度要求较高的配作孔。术要求如下1）尺寸精度内孔的尺寸精度、表面粗糙度要求。2）为满足泵体加工中的定位需要及箱体与机器总装要求，箱体的装配基准面与加工中的定位基准面应有一定的平面度和表面粗糙度要求。2.3 生产过程和工艺过程 2.3.1 生产过程工业产品的生产过程：是指由原材料到成品之间的各个相互联系的劳动过程的总主要包括：生产技术准备过程包括产品投产前的市场调查分析，产品研制，技术鉴定等。生产工艺过程包括毛坯制造，零件加工，部件和产品装配、调试、油漆和包装等。辅助生产过程为使基本生产过程能正常进行所必须的辅助过程，包括工艺装备的设计制造、能源供应、设备维修等。生产服务过程包括原材料采购运输、保管、供应及产品包装、销售等。 2.3.2 工艺过程工艺过程基本概念：在生产过程中，凡是改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程称为工艺过程。工艺规程：技术人员根据产品数量、设备条件和工人素质等情况，确定采用的工艺过程，并将有关内容写成工艺文件，这种文件就称工艺规程。为了便于工艺规程的编制、执行和生产组织管理，需要把工艺过程划分为不同层次的单元。它们是工序、安装、工位、工步和走刀。其中工序是工艺过程中的基本单元。零件的机械加工工艺过程由若干个工序组成，在一个工序中可能包含有一个或几个安装，每一个安装可能包含一个或几个工位，每一个工位可能包含一个或几个工步，每一个工步可能包括一个或几个走刀。工序一个（或一组）工人，在一个工作地（或一台机床）上对一个（或同时对几个）工件连续完成的那一部分工艺过程称为工序。划分工序的依据是工作地点是否变化和工作过程是否连续。工序是组成工艺过程的基本单元，也是生产计划的基本单元。安装在机械加工工序中，使工件在机床上或在夹具中占据某一正确位置并被夹紧的过程，称为装夹。有时，工件在机床上需经过多次装夹才能完成一个工序的工作内容。安装是指工件经过一次装夹后所完成的那部分工序内容。工位采用转位（或移位）夹具、回转工作台或在多轴机床上加工时，工件在机床上一次装夹后，要经过若干个位置依次进行加工，工件在机床上所占据的每一个位置上所完成的那一部分工序就称为工位。简单来说，工件相对于机床或刀具每占据一个加工位置所完成的那部分工序内容，称为工位。工步在加工表面、切削刀具、切削速度和进给量不变的条件下，连续完成的那一部分工序内容称为工步。生产中也常称为“进给”。为了提高生产率，用几把刀具同时加工几个加工表面的工步，称为复合工步，也可以看作一个工步。走刀加工刀具在加工表面上加工一次所完成的工步部分称为走刀。例如轴类零件如果要切去的金属层很厚，则需分几次切削，这时每切削一次就称为一次走刀。因此在切削速度和进给量不变的前提下刀具完成一次进给运动称为一次走刀。2.4 工艺规程工艺规程是在具体的生产条件下说明并规定工艺过程的工艺文件。根据生产过程工艺性质的不同，有毛坯制造、零件机械加工、热处理、表面处理以及装配等不同的工艺规程。其中规定零件制造工艺过程和操作方法等的工艺文件称为机械加工工艺规程；用于规定产品或不见的装配工艺过程和装配方法的工艺文件是机械装配工艺规程。它们是在具体的生产条件下，确定的最合理或较合理的制造过程、方法，并按规定的形式书写成工艺文件，指导制造过程。工艺规程是制造过程的纪律性文件。其中机械加工工艺规程包括：工件加工工艺路线及所经过的车间和工段、各工序的内容及所采用的机床和工艺装备、工件的检验项目及检验方法、切削用量、工时定额及工人技术等级等内容。机械装配工艺规程包括装配工艺路线、装配方法、各工序的具体装配内容和所用的工艺装备、技术要求及检验方法等内容。机械制造工艺规程的作用主要有：工艺规程是指导生产的主要技术文件合理的工艺规程是在总结生产实践经验的基础上，依据工艺理论和必要的工艺试验而制定的，是保证产品质量与经济效益的指导性文件。在生产中应严格地执行既定的工艺规程。但是，工艺规程也不是固定不变的，工艺人员应不断总结工人的革新创造，及时地吸取国内外先进工艺技术，对现行工艺不断地予以改进和完善，以便更好地知道生产。工艺规程是指导生产组织和管理工作的基本依据在生产管理中，产品投产前原材料及毛坯的供应、通用工艺装备的准备、机械负荷的调整、专用工艺装备的设计和制造、作业计划的边排、劳动力的组织，一级生产成本的核算等，都是以工艺规程作为基本依据的。工艺规程是新建或扩建工厂或车间的基本资料在新建或扩建工厂或车间时，只有依据工艺规程和生产纲领才能正确确定生产所需要的机床和其他设备的种类、规格和数量；确定车间的面积，机床的布置，生产工人的工种、等级及数量以及辅助部门的安排等。2.5 零件的工艺分析由泵体的零件图可知，泵体是一个薄壁壳体零件，它的外表面有四个平面需要进行加工，轴孔在前后端面上，上端面有两个螺纹孔和一个大孔，下端面有一个英制管螺纹孔需要加工，后端面的六个螺纹孔需要加工，现分述如下：（1）以右端面为主要加工表面的加工面。这一组加工表面包括右端面的铣削加工；（2）以上端面为主要加工表面的加工面。这一组加工面包括平面的铣削加工。（3）左端面需要铣削加工。（4）下端面也需要铣削加工。（5）上端面加工两个螺纹孔，右端面加工六个螺纹孔，下端面加工英制管螺纹孔。（6）左端面2X10的通孔，上端面48的孔。 2.6 选择毛坯零件材料为铸件，且尺寸不大，受力很小，根据机械设计基础可查得材料选HT200即可满足强度要求，属于中大批生产，铸造方法为金属型浇注，铸件尺寸公差等级采用CT6级。这样，毛坯形状与成品相似，加工方便，省工省料。2.7 坯料尺寸公差与机械加工余量的确定材料为HT200中大批量生产，以此确定尺寸公差与加工余量。根据机械制造工艺设计简明手册：（1）求最大轮廓尺寸根据零件图计算轮廓尺寸，长235mm，宽124mm，所以最大轮廓尺寸为235mm。（2）选取公差等级CT由表2.2-1，铸造方法按机器铸造型，铸件材料按灰铸铁得公差等级为6级。（3）求铸件尺寸公差，由表2.2-1得：1mm。求机械加工余量等级，由表2.2-4取E级。 (4)求MA，由表查得最大235mm的机械E级机械加工余量得MA=2mm。2.8 确定毛坯尺寸毛坯尺寸为零件的尺寸加上所查的加工余量值。2.9 孔和平面加工分析此零件的主要加工表面是平面及孔系。一般来说，保证平面的加工精度要比保证孔系的加工精度容易。因此，加工过程中的主要问题是保证孔的尺寸精度及位置精度，处理好孔和平面之间的相互关系。由于生产量也相当大，怎样满足生产率的要求也是零件加工过程中的主要考虑因素。 2.9.1 孔和平面的加工顺序零件的加工应遵循先面后孔的原则：即先加工泵体上的基准平面，以基准平面定位加工其他平面，然后再加工孔系。泵体零件的加工自然应遵循这个原则。这是因为平面的面积大，用平面定位可以确保定位可靠夹紧牢固，因而容易保证孔的加工精度。其次，先加工平面可以先切去铸件表面的凹凸不平。为提高孔的加工精度创造条件，便于对刀及调整，也有利于保护刀具。泵体零件的加工工艺应遵循粗精加工基准面的原则，将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔系加工精度。这样处理还有一个好处就是在粗加工以后零件表面有应力集中的现象，粗精分开可以在粗加工以后进行热处理以消除应力。 2.9.2 钻孔加工方案选择泵体零件孔加工方案，应选择能够满足孔加工精度要求的加工方法及设备。除了从加工精度和加工效率两方面考虑以外，也要适当考虑经济因素。在满足精度要求及生产率的条件下，应选择最经济的机床。根据泵体零件图所示的精度要求和生产率要求，当前应选用在组合机床上用镗模法镗孔较为适宜。用钻模法钻孔在大批量生产中，泵体钻孔加工一般都在组合钻床上采用准模法进行加工。钻模夹具是按照工件孔系的加工要求设计制造的。当钻头通过钻套的引导进行钻孔时，钻的精度就直接保证了关键孔的精度。采用钻模可以大大地提高工艺系统的刚度和抗振性。因此，可以用几把刀同时加工。所以生产效率很高。但钻模结构复杂、制造难度大、成本较高，且由于钻模的制造和装配误差、钻模在机床上的安装误差。用钻模加工孔系所能获得的加工精度也受到一定限制。用卧式钻孔在现代生产中，不仅要求产品的生产率高，而且要求能够实现大批量、多品种以及产品更新换代所需要的时间短等要求。钻模法由于镗模生产成本高，生产周期长，不大能适应这种要求，而卧式钻孔却能适应这种要求。 2.9.3 选择定位基准正确地选择定位基准是设计工艺过程的一项重要内容，也是保证零件加工精度的关键。定位基准分为精基准、粗基准和辅助基准。在最初加工工序中，只能用毛坯上未经加工的表面作为定位基准(粗基准)。在后续工序中，则使用已加工表面作为定位基准(精基准)。在制定工艺规程时，总是先考虑选择怎样的精基准以保证达到精度要求并把各个表面加工出来，然后再考虑选择合适的粗基准把精基准面加工出来。另外，为了使工件便于装夹和易于获得所需加工精度，可在工件上某部位作一辅助基准，用以定位。应从零件的整个加工工艺过程的全局出发，在分析零件的结构特点、设计基准和技术要求的基础上，根据粗、精基准的选择原则，合理选择定位基准。 2.9.3.1精基准的选择“基准重合”原则应尽量选用被加工表面的设计基准作为精基准，即“基准重合”的原则。这样可以避免因基准不重合而引起的误差。 “基准统一”原则应选择多个表面加工时都能使用的定位基准作为精基准，即“基准统一”的原则。这样便于保证各加工表面间的相互位置精度，避免基准变换所产生的误差，并简化夹具的设计制造工作。“互为基准”原则当两个表面的相互位置精度及其自身的尺寸与形状精度都要求很高时，可采用这两个表面互为基准，反复多次进行精加工。“自为基准”原则在某些要求加工余量尽量小而均匀的精加工工序中，应尽量选择加工表面本身作为定位基准。此外，精基准的选择还应便于工件的装夹与加工，减少工件变形及简化夹具结构。需要指出的是，上述四条选择精基准的原则，有时是相互矛盾的。例如，保证了基准统一就不一定符合基准重合等等。在使用这些原则时，要具体情况具体分析，以保证主要技术要求为出发点，合理选用这些原则。结合此零件的特点精基准采用内孔定位。 2.9.3.2 粗基准的选择若工件必须首先保证某重要表面的加工余量均匀，则应选该表面为粗基准。在没有要求保证重要表面加工余量均匀的情况下，若零件上每个表面都要加工，则应以加工余量最小的表面作为粗基准。这样可使这个表面在加工中不致因加工余量不足，造成加工后仍留有部分毛面，致使工件报废。在没有要求保证重要表面加工余量均匀的情况下，若零件有的表面不需要加工时，则应以不加工表面中与加工表面的位置精度要求较高的表面为粗基准。若既需保证某重要表面加工余量均匀，又要求保证不加工表面与加工表面的位置精度，则仍按本原则处理。选作粗基准的表面，应尽可能平整和光洁，不能有飞边、浇口、冒口及其他缺陷，以便定位准确，装夹可靠。粗基准在同一尺寸方向上通常只允许使用一次，否则定位误差太大。但是，当毛坯是精密铸件或精密锻件，毛坯质量高，而工件加工精度要求又不高时，可以重复使用某一粗基准。结合此十条，粗基准的选择：采用泵体右边的台阶面作为粗基准，考虑到此面表面较为平整，没有浇口、冒口，而且为非加工表面，符合粗基准的选择条件。精基准的选择：采用泵体底面作为精基准，考虑到此平面比较大，并且此平面有定位孔，可以实现泵体零件“一面两孔”的典型定位方式;其余各面和孔的加工也可以用它来定位。2.10 基面的选择基面的选择是工艺规程中的重要工作之一。基面选择正确与否与合理，可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批报废，使生产无法正常进行。粗基准的选择：采用泵体下端面做粗基准，考虑到此平面表面较为平整，没有浇口，冒口，符合粗基准的选择条件。精基准的选择：采用泵体上端面作为精基准，考虑到此平面比较大。2.11 零件表面加工方法选择本零件的加工面有内孔，端面，底面等，材料为铸件，参考设计指导书中1-6到表1-20。其加工方法选择如下：表4-1 零件表面加工方法加工表面加工方法上端面粗铣-半精铣右端面粗铣-半精铣左端面粗铣-半精铣下端面粗铣-半精铣左端面凸台粗铣-半精铣48孔钻M10螺纹孔钻-攻丝M11.3英制管螺纹钻攻丝10通孔钻轴承内孔精车M8螺纹孔钻攻丝2.12 各工序间加工余量根据机械制造工艺设计简明手册中的表2.3-21，将各加工表面的工艺路线，工序余量，工序尺寸填入表中。表 4-3 各加工表面的工艺路线，工序余量，工序尺寸（mm）加工表面工序名称工序余量基本尺寸上端面粗铣1.0237半精铣1.0235右端面粗铣0.5126半精铣1.5124左端面粗铣1.0126半精铣1.0124下端面粗铣1.0236半精铣1.0236 续表 4-3左端面凸台粗铣半精铣1.01.010310148孔钻1.0522XM10螺纹孔钻孔010攻丝0106XM8螺纹孔钻孔1.08攻丝08M11.3英制管螺纹钻孔011.3攻丝011.32X10通孔钻孔0102X45倒角车倒角0轴承内孔精车02.13 制定工艺路线制定工艺路线应该使零件的加工精度（尺寸精度，形状精度，位置精度）和表面质量技术要求能得到合理的保证。在生产纲领已经确为中大批生产的情况下，可以采用通用机床配以专用夹具，并尽可能使工序集中来提高生常率。还有应当考虑经济效果，以便降低生产成本。工序顺序的安排机械加工工序遵循“先基准后其他”原则，“先粗后精”原则，“先主后次”原则，先加工主要表面，后加工次要表面，遵循“先面后孔”因此工序安排如下：工序1 时效处理。（消除铸件内应力）工序 2 粗铣-半精铣上平面工序3粗铣-半精铣左右两端面。工序4 粗铣-半精铣下平面。工序5划线，在毛坯上标出10孔。工序6 钻2X10的孔工序7 钻，攻丝M10的螺纹孔。工序8 钻，攻丝拟M8的螺纹孔。工序9 钻，攻丝M11.3的螺纹孔。工序10 车左端面2X45的倒角。工序11 内孔车刀精车轴承内孔。工序12 镗上平面48的孔。工序13 去毛刺。工序14清洗。工序15 检测入库。表 4-4 各工序名称,机床设备，刀具，量具工序号工序名称机床设备刀具量具1时效处理2粗铣，半精铣上平面X3132平面铣床圆柱形铣刀游标卡尺3粗铣，半精铣左右端面XE755端面铣床圆柱形铣刀游标卡尺4粗铣，半精铣下平面X51立式铣床平面铣刀游标卡尺5划线2X10的孔6钻10的孔Z525型立式钻床直柄麻花钻塞规卡尺，内径百分表7钻孔攻丝M10螺纹孔Z5125立式钻床麻花钻，丝锥塞规卡尺，内径百分表8钻孔攻丝M8螺纹孔Z5125立式钻床麻花钻，丝锥塞规卡尺，内径百分表9钻孔攻丝M11.3的英制管螺纹螺纹孔Z5125立式钻床麻花钻，丝锥塞规卡尺，内径百分表10车左端面2X45的倒角。C620-1卧式车床内孔车刀万能角度尺，游标卡尺11精车车轴承内孔C620-1卧式车床内孔车刀内孔测量仪12钻48的孔Z5183-A立式钻床麻花钻游标卡尺13去毛刺钳工台14清洗清洗机15检验入库百分表，三用游标卡尺检验样板，三棱平尺塞规 2.14 切削用量的计算切削用量一般包括切削深度，进给量及切削速度三项。确定方法是先确定切削深度，进给量，在确定切削速度。现根据切削用量简明手册确定本零件的各工序的切削用量。 2.14.1 铣上平面工序切削用量的计算（参照机械加工工艺手册）（1）背吃刀量的确定，取（2）进给量的确定，由表5-11，选取该工序的每转进给量f=0.3mm/r。（3）切削速度的计算，由表5-13，按工件材料为灰铸铁，硬度为195HBS的条件选择，切削速度v可取为45m/min。由公式（5-1）可求得该工序铣刀转速参考表3.7所列X3132型平面铣床的主轴转速，取转速n=380r/min.再将此转速代入公式，可求出该工件的实际铣削速度 2.14.2 铣下平面工序切削用量的计算（参照机械加工工艺手册）（1）背吃刀量的确定，取（2）进给量的确定，由表5-11，选取该工序的每转进给量f=0.3mm/r。（3）切削速度的计算，由表5-13，按工件材料为灰铸铁，硬度为195HBS的条件选择，切削速度v可取为45m/min。由公式（5-1）可求得该工序铣刀转速参考表3.7所列X3132型平面铣床的主轴转速，取转速n=380r/min.再将此转速代入公式，可求出该工件的实际铣削速度 2.14.3 铣左端面工序切削用量的计算（1）背吃刀量的确定，取（2）进给量的确定，由表5-11，选取该工序的每转进给量f=0.2mm/r。（3）切削速度的计算，由表5-13，按工件材料为灰铸铁，硬度为195HBS的条件选择，切削速度v可取为38m/min。由公式（5-1）可求得该工序铣刀转速参考表3.7所列X51型立式铣床的主轴转速，取转速n=300r/min.再将此转速代入公式，可求出该工件的实际铣削速度 2.14.4 铣右端面工序切削用量的计算（1）背吃刀量的确定，取。（2）进给量的确定，由表5-11，选取该工序的每转进给量f=0.2mm/r。（3）切削速度的计算，由表5-13，按工件材料为灰铸铁，硬度为195HBS的条件选择，切削速度v可取为38m/min。由公式（5-1）可求得该工序铣刀转速参考表3.7所列X51型立式铣床的主轴转速，取转速n=300r/min.再将此转速代入公式，可求出该工件的实际铣削速度 2.14.5 钻48孔工步切削用量的计算（1）背吃刀量的确定，取（2）进给量的确定，由表5-138，选取该工序的每转进给量f=0.5mm/r。（3）切削速度的计算，由表5-138，8切削速度v可取为30/min。由公式（5-1）可求得该工序麻花钻转速参考表所列Z5183A立式钻床的主轴转速，取转速n=140r/min.再将此转速代入公式，可求出该工件的实际钻削速度 2.14.6 加工M10螺纹的切削用量 1.钻M10螺纹底孔 (1)背吃刀量的确定选 (2)进给量的确定由表5-22，选取该工步的每转进给量f=0.14mm/r。 (3)切削速度的计算由表5-22.取切削速度v=16m/min, 有公式求得：参照表4-9所列Z525型立式钻床的主轴钻速，取转速n=960r/min。再将此转速代入公式可求的该工步的实际钻削速度 2.攻M10螺纹（1）背吃刀量的确定选（2）进给量的确定由表5-22，选取该工步的每转进给量f=0.1mm/r。（3）切削速度的计算由表5-38.取切削速度v=16m/min。有公式求得参照表4-9所列Z525型立式钻床的主轴钻速，取转n=392r/min。再将此转速代入公式可求的该工步的实际钻削速度 2.14.7 加工M8螺纹的切削用量 1.钻M8螺纹底孔（1）背吃刀量的确定选（2）进给量的确定由表5-22，选取该工步的每转进给量f=0.20mm/r。（3）切削速度的计算由表5-22.取切削速度v=16m/min。有公式求得 n=1000v/3.14d=979.91r/min。参照表4-9所列Z525型立式钻床的主轴钻速，取转速n=960r/min。再将此转速代入公式可求的该工步的实际钻削速度v=3.14nd/1000=15.67m/min。 2.攻M8螺纹（1）背吃刀量的确定选。（2）进给量的确定由表5-22，选取该工步的每转进给量f=0.3mm/r。（3）切削速度的计算由表5-38.取切削速度v=16m/min。有公式求得参照表4-9所列Z525型立式钻床的主轴钻速，取转速n=392r/min。再将此转速代入公式求得 2.14.8 加工M11.3螺纹的切削用量 1.钻M11.3螺纹底孔（1）背吃刀量的确定选。（2）进给量的确定由表5-22，选取该工步的每转进给量f=0.4mm/r。（3）切削速度的计算由表5-22.取切削速度v=26m/min。有公式求得参照表4-9所列Z525型立式钻床的主轴钻速，取转速n=960r/min。再将此转速代入公式可求的该工步的实际钻削速度v=3.14nd/1000=15.67m/min。 2.攻M11.3螺纹（1）背吃刀量的确定选（2）进给量的确定由表5-22，选取该工步的每转进给量f=0.1mm/r。（3）切削速度的计算由表5-38.取切削速度v=17m/min。有公式求得 n=472.40r/min。参照表4-9所列Z525型立式钻床的主轴钻速，取转速n=392r/min。再将此转速代入公式可求的该工步的实际钻削速度v=3.14nd/1000=7.39m/min。 2.14.9 法兰端面凸台切削用量（1）背吃刀量的确定，取（2）进给量的确定，由表5-11，选取该工序的每转进给量f=0.3mm/r。（3）切削速度的计算，由表5-13，按工件材料为灰铸铁，硬度为195HBS的条件选择，切削速度v可取为45m/min。由公式（5-1）求得 n=1000v/d可求得该工序铣刀转速n=286.62r/min，参考表3.7所列X51型立式铣床的主轴转速，取转速n=380r/min.再将此转速代入公式，可求出该工件的实际铣削速度 v=nd/1000=380X3.14X50/1000=59.66m/min. 2.14.10 精车轴承内孔切削用量（1）背吃刀量的确定选（2）进给量的确定由表5-22，选取该工步的每转进给量f=0.12mm/r。（3）切削速度的计算由表5-22.取切削速度v=16m/min。有公式求得 n=1000v/3.14d=979.91r/min。参照表4-9所列Z525型立式钻床的主轴钻速，取转速n=315r/min。再将此转速代入公式可求的该工步的实际车削速度 v=3.14nd/1000=7.9m/min。 2.14.11 钻10孔的切削用量 1.钻M10孔（1）背吃刀量的确定选（2）进给量的确定由表5-22，选取该工步的每转进给量f=0.24mm/r。（3）切削速度的计算由表5-22.取切削速度v=16m/min。有公式求得 n=1000v/3.14d=979.91r/min。参照表4-9所列Z525型立式钻床的主轴钻速，取转速n=960r/min。再将此转速代入公式可求的该工步的实际钻削速度v=3.14nd/1000=15.67m/min。 2.14.12 左端面倒角的切削用量（1）背吃刀量的确定选（2）进给量的确定参考机械加工工艺手册，选该工步的每转进给量f=1mm/r（3）切削速度的计算由表，取切削速度v=20m/min，有公式求得 n=1000v/3.14d=981.12r/min。参照表4-9，所列C-620-3型车床的主轴转速，取转速n=315r/min，再将此转速代入公式可求的该工步的实际车削速度v=3.14nd/1000=7.9m/min2.15 机械加工时间定额的确定（参考机械加工工艺手册） 2.15.1 机械加工时间定额的组成机械加工时间定额，是指完成一个零件的某一工序所规定的工时。其中机械加工单件时间定额的组成包括操作时间，机动时间。 2.15.2 机械加工时间定额的计算机械加工单件时间定额的计算见下表，单批小批生产类型的工艺文件，通常不具体规定工步内容和切削用量，因而有关工步的辅助动作不固定，其时间难以确定，为此，可把有关工步辅助时间和布置工作地，休息及生理需要时间在一起，用占机时间的百分比（K%）来表示（K值可根据机床，加工性质和工件尺寸查表求得）。装卸工件时间，一般根据机床，工件重量和复杂程度查表求得。准备终结时间可查表求得，一般都直接计入单件时间定额中。 2.15.3 上平面时间定额的计算 2.15.3.1 基本时间tf的计算粗铣工步根据表2.5-10，粗铣的基本时间可由公式求得。式中l=104mm,l2=5mm,l1=1mm,f=0.3,n=286.62r/min.将上述结果代入公式，则该工件的基本时间半精铣工步，根据表可得，半精铣平面基本时间由公式求得。式中l1 l2由表按Kr=45度，ap=0.5的条件查的l1=1mm,l2=3mm,而l=104mm，f=0.3mm，n=286.62r/min，将上述结果代入公式经过计算即可得出该工序的基本时间 2.15.3.2 辅助时间的计算根据资料得，辅助时间tj与基本时间tf之间的关系为可取tj=0.15tf，则各工序的辅助时间分别为：粗铣工步的辅助时间半精铣的辅助时间为 2.15.3.3 其他时间的计算除了作业时间以外，每道工序的单件时间还包括布置工作时间，休息与生理需要时间和准备与中介时间。由于本泵体生产类型为中大批生产，分摊到每个工件上的准备与终结时间甚微，可忽略不计；布置工作的时间tb是作业时间的2%7，休息与生理需要时间tx是作业时间的2%-4%，本工件均取3%，则各工序的其他时间（tb+tx）可按关系式计算，分别为，粗铣工步的其他时间：tb+tx=6%X（1.28+0.192）=0.08832min,半精铣工步的其他时间：tb+tx=6%*(1.25+0.1875)=0.08625min. 2.15.3.4 单件时间tdj的计算 1.粗铣平面工步 2.半精铣工步 2.15.4 下平面时间定额的计算 2.15.4.1 基本时间tf的计算粗铣工步根据表2.5-10，粗铣的基本时间可由公式求得.式中l=20mm,l2=5mm,l1=1mm,f=0.3,n=286.62r/min.将上述结果代入公式，则该工件的基本时间半精铣工步，根据表可得，半精铣平面基本时间由公式求得。式中l1 l2由表按Kr=45度，ap=0.5的条件查的l1=1mm,l2=3mm,而l=20mm，f=0.3mm，n=286.62r/min，将上述结果代入公式经过计算即可得出该工序的基本时间tf=（20+1+3）/0.3x286.62=0.93min。 2.15.4.2 辅助时间的计算根据资料得，辅助时间tj与基本时间tf之间的关系为可取tj=0.15tf，则各工序的辅助时间分别为：粗铣工步的辅助时间半精铣的辅助时间为 2.15.4.3 其他时间的计算除了作业时间以外，每道工序的单件时间还包括布置工作时间，休息与生理需要时间和准备与中介时间。由于本泵体生产类型为中大批生产，分摊到每个工件上的准备与终结时间甚微，可忽略不计；布置工作的时间tb是作业时间的2%7，休息与生理需要时间tx是作业时间的2%-4%，本工件均取3%，则各工序的其他时间（tb+tx）可按关系式计算，分别为，粗铣工步的其他时间：半精铣工步的其他时间： 2.15.4.4 单件时间tdj的计算 1.粗铣平面工步 2.半精铣工步 2.15.5 左端面时间定额的计算 2.15.5.1 基本时间tf的计算粗铣工步根据表2.5-10，粗铣的基本时间可由公式求得。式中l=20mm,l2=5mm,l1=1mm,f=0.3,n=286.62r/min.将上述结果代入公式，则该工件的基本时间半精铣工步，根据表可得，半精铣平面基本时间由公式求得。式中l1 l2由表按Kr=45度，ap=0.5的条件查的l1=1mm,l2=3mm,而l=20mm，f=0.3mm，n=286.62r/min，将上述结果代入公式经过计算即可得出该工序的基本时间 2.15.5.2 辅助时间的计算根据资料得，辅助时间tj与基本时间tf之间的关系为可取tj=0.15tf，则各工序的辅助时间分别为：粗铣工步的辅助时间tj=0.15x0.302=0.045min半精铣的辅助时间为tj=0.15x0.93=0.1395min。 2.15.5.3 其他时间的计算除了作业时间以外，每道工序的单件时间还包括布置工作时间，休息与生理需要时间和准备与中介时间。由于本泵体生产类型为中大批生产，分摊到每个工件上的准备与终结时间甚微，可忽略不计；布置工作的时间tb是作业时间的2%7，休息与生理需要时间tx是作业时间的2%-4%，本工件均取3%，则各工序的其他时间（tb+tx）可按关系式计算，分别为，粗铣工步的其他时间：tb+tx=6%X（0.302+0.045）=0.3472min半精铣工步的其他时间：tb+tx=6%*(0.93+0.1395)=1.0695min. 2.15.5.4 单件时间tdj的计算 1.粗铣平面工步tdj =0.302+0.045+0.3475=0.347min。 2.半精铣工步 tdj =0.93+0.1395+1.0695=2.139min。 2.15.6 右端面时间定额的计算 2.15.6.1 基本时间tf的计算粗铣工步根据表2.5-10，粗铣的基本时间可由公式求得。式中l=20mm,l2=5mm,l1=1mm,f=0.3,n=286.62r/min.将上述结果代入公式，则该工件的基本时间半精铣工步，根据表可得，半精铣平面基本时间由公式求得。式中l1 l2由表按Kr=45度，ap=0.5的条件查的l1=1mm,l2=3mm,而l=20mm，f=0.3mm，n=286.62r/min，将上述结果代入公式经过计算即可得出该工序的基本时间 2.15.6.2 辅助时间的计算根据资料得，辅助时间tj与基本时间tf之间的关系为可取tj=0.15tf，则各工序的辅助时间分别为：粗铣工步的辅助时间tj=0.15x0.302=0.045min半精铣的辅助时间为tj=0.15x0.93=0.1395min 2.15.6.3 其他时间的计算除了作业时间以外，每道工序的单件时间还包括布置工作时间，休息与生理需要时间和准备与中介时间。由于本泵体生产类型为中大批生产，分摊到每个工件上的准备与终结时间甚微，可忽略不计；布置工作的时间tb是作业时间的2%7，休息与生理需要时间tx是作业时间的2%-4%，本工件均取3%，则各工序的其他时间（tb+tx）可按关系式计算，分别为，粗铣工步的其他时间：tb+tx=6%X（0.302+0.045）=0.3472min半精铣工步的其他时间：tb+tx=6%*(0.93+0.1395)=1.0695min. 2.15.6.4 单件时间tdj的计算 1.粗铣平面工步tdj =0.302+0.045+0.3475=0.347min 2.半精铣工步 tdj =0.93+0.1395+1.0695=2.139min 2.15.7 孔48的时间定额 2.15.7.1 基本时间tf的计算第一次钻工步根据表2.5-10，粗镗的基本时间可由公式求得。式中l=104mm,l2=5mm,l1=1mm,f=0.3,n=286.62r/min.将上述结果代入公式，则该工件的基本时间第二次钻工步，根据表可得，平面基本时间由公式tf=L/fn=(l+l1+l2)/fn求得。式中l1 l2由表按Kr=45度，ap=0.5的条件查的l1=1mm,l2=3mm,而l=104mm，f=0.3mm，n=286.62r/min，将上述结果代入公式经过计算即可得出该工序的基本时间 2.15.7.2 辅助时间的计算根据资料得，辅助时间tj与基本时间tf之间的关系为可取tj=0.15tf，则各工序的辅助时间分别为：粗钻工步的辅助时间tj=0.15x1.28=0.192min，精钻的辅助时间为tj=0.15x1.25=0.1875min。 2.15.7.3 其他时间的计算除了作业时间以外，每道工序的单件时间还包括布置工作时间，休息与生理需要时间和准备与中介时间。由于本泵体生产类型为中大批生产，分摊到每个工件上的准备与终结时间甚微，可忽略不计；布置工作的时间tb是作业时间的2%7，休息与生理需要时间tx是作业时间的2%-4%，本工件均取3%，则各工序的其他时间（tb+tx）可按关系式计算，分别为，粗钻工步的其他时间：tb+tx=6%X（1.28+0.192）=0.08832min精钻工步的其他时间：tb+tx=6%*(1.25+0.1875)=0.08625min. 2.15.7.4 单件时间tdj的计算 1.粗钻平面工步tdj =1.28+0.1875+0.08832=1.5582min 2.精钻工步tdj =1.25+0.1875+0.09=1.5275min 2.15.8 上平面螺纹孔的时间定额 2.15.8.1 基本时间tf的计算钻孔工步根据表2.5-10，粗镗的基本时间可由公式求得。式中l=10mm,l2=5mm,l1=1mm,f=0.1,n=392r/min.将上述结果代入公式，则该工件的基时间 2.15.8.2 辅助时间的计算根据资料得，辅助时间tj与基本时间tf之间的关系为可取tj=0.15tf，则各工序的辅助时间分别为：钻孔工步的辅助时间tj=0.15x0.41=0.061min 2.15.8.3 其他时间的计算除了作业时间以外，每道工序的单件时间还包括布置工作时间，休息与生理需要时间和准备与中介时间。由于本泵体生产类型为中大批生产，分摊到每个工件上的准备与终结时间甚微，可忽略不计；布置工作的时间tb是作业时间的2%7，休息与生理需要时间tx是作业时间的2%-4%，本工件均取3%，则各工序的其他时间（tb+tx）可按关系式计算，分别为，钻孔工步的其他时间：tb+tx=6%X（0.061+0.41）=0.47min. 2.15.8.4 单件时间tdj的计算钻孔工步tdj =0.41+0.061+0.47=0.94min。 2.15.8.5 攻丝所用时间（参考机械加工工艺手册)根据表2.5-19 取进给量f=0.8mm/min，n=245r/min，l1=（13）f，取l1=2f，l2=（23）f，代入公式得所以单件总用时t=0.94+0.069=1.01min 2.15.9 左端面10通孔的时间定额 2.15.9.1 基本时间tf的计算钻孔工步根据表2.5-10，粗镗的基本时间可由公式求得。式中l=10mm,l2=5mm,l1=1mm,f=0.1,n=392r/min.将上述结果代入公式，则该工件的基本时间 2.15.9.2 辅助时间的计算根据资料得，辅助时间tj与基本时间tf之间的关系为可取tj=0.15tf，则各工序的辅助时间分别为：钻孔工步的辅助时间tj=0.15x0.41=0.061min 2.15.9.3 其他时间的计算除了作业时间以外，每道工序的单件时间还包括布置工作时间，休息与生理需要时间和准备与中介时间。由于本泵体生产类型为中大批生产，分摊到每个工件上的准备与终结时间甚微，可忽略不计；布置工作的时间tb是作业时间的2%7，休息与生理需要时间tx是作业时间的2%-4%，本工件均取3%，则各工序的其他时间（tb+tx）可按关系式计算，钻孔工步的其他时间：tb+tx=6%X（0.061+0.41）=0.47min. 2.15.9.4 单件时间tdj的计算钻孔工步tdj =0.41+0.061+0.47=0.94min 2.15.9.5 攻丝所用时间（参考机械加工工艺手册) 根据表2.5-19 取进给量f=0.8mm/min，n=245r/min，l1=（13）f，取l1=2f，l2=（23）f，代入公式得所以单件总用时t=0.94+0.069=1.23min 2.15.10 下平面英制管螺纹的时间定额 2.15.10.1 基本时间tf的计算钻孔工步根据表2.5-10，粗镗的基本时间可由公式求得。式中l=10mm,l2=5mm,l1=1mm,f=0.1,n=392r/min.将上述结果代入公式，则该工件的基本时间 2.15.10.2 辅助时间的计算根据资料得，辅助时间tj与基本时间tf之间的关系为可取tj=0.15tf，则各工序的辅助时间分别为：钻孔工步的辅助时间tj=0.15x0.41=0.061min. 2.15.10.3 其他时间的计算除了作业时间以外，每道工序的单件时间还包括布置工作时间，休息与生理需要时间和准备与中介时间。由于本泵体生产类型为中大批生产，分摊到每个工件上的准备与终结时间甚微，可忽略不计；布置工作的时间tb是作业时间的2%7，休息与生理需要时间tx是作业时间的2%-4%，本工件均取3%，则各工序的其他时间（tb+tx）可按关系式计算，分别为，钻孔工步的其他时间：tb+tx=6%X（0.061+0.41）=0.47min. 2.15.10.4 单件时间tdj的计算钻孔工步tdj =0.41+0.061+0.47=0.94min 2.15.10.5 攻丝所用时间（参考机械加工工艺手册) 根据表2.5-19 取进给量f=0.8mm/min，n=245r/min，l1=（13）f，取l1=2f，l2=（23）f，代入公式得所以单件总用时t=0.94+0.069=1.23min。 2.15.11 右端面螺纹孔的时间定额 2.15.11.1 基本时间tf的计算钻孔工步根据表2.5-10，粗镗的基本时间可由公式求得。式中l=10mm,l2=5mm,l1=1mm,f=0.1,n=392r/min.将上述结果代入公式，则该工件的基本时间 2.15.11.2 辅助时间的计算根据资料得，辅助时间tj与基本时间tf之间的关系为可取tj=0.15tf，则各工序的辅助时间分别为：钻孔工步的辅助时间tj=0.15x0.41=0.061min. 2.15.11.3 其他时间的计算除了作业时间以外，每道工序的单件时间还包括布置工作时间，休息与生理需要时间和准备与中介时间。由于本泵体生产类型为中大批生产，分摊到每个工件上的准备与终结时间甚微，可忽略不计；布置工作的时间tb是作业时间的2%7，休息与生理需要时间tx是作业时间的2%-4%，本工件均取3%，则各工序的其他时间（tb+tx）可按关系式计算，分别为，钻孔工步的其他时间：tb+tx=6%X（0.061+0.41）=0.47min. 2.15.11.4 单件时间tdj的计算钻孔工步tdj =0.41+0.061+0.47=0.94min 2.15.11.5 攻丝所用时间（参考机械加工工艺手册) 根据表2.5-19 取进给量f=0.8mm/min，n=245r/min，l1=（13）f，取l1=2f，l2=（23）f，代入公式得所以单件总用时t=0.94+0.069=1.45min 2.15.12 左端凸台铣平面的时间定额 2.15.12.1 基本时间tf的计算粗铣工步根据表2.5-10，粗铣的基本时间可由公式求得。式中l=20mm,l2=5mm,l1=1mm,f=0.3,n=286.62r/min.将上述结果代入公式，则该工件的基本时间半精铣工步，根据表可得，半精铣平面基本时间由公式求得。式中l1 l2由表按Kr=45度，ap=0.5的条件查的l1=1mm,l2=3mm,而l=20mm，f=0.3mm，n=286.62r/min，将上述结果代入公式经过计算即可得出该工序的基本时间 2.15.12.2 辅助时间的计算根据资料得，辅助时间tj与基本时间tf之间的关系为可取tj=0.15tf，则各工序的辅助时间分别为：粗铣工步的辅助时间tj=0.15x0.302=0.045min半精铣的辅助时间为tj=0.15x0.93=0.1395min。 2.15.12.3 其他时间的计算除了作业时间以外，每道工序的单件时间还包括布置工作时间，休息与生理需要时间和准备与中介时间。由于本泵体生产类型为中大批生产，分摊到每个工件上的准备与终结时间甚微，可忽略不计；布置工作的时间tb是作业时间的2%7，休息与生理需要时间tx是作业时间的2%-4%，本工件均取3%，则各工序的其他时间（tb+tx）可按关系式计算，分别为，粗铣工步的其他时间：tb+tx=6%*（0.302+0.045）=0.3472min半精铣工步的其他时间：tb+tx=6%*(0.93+0.1395)=1.0695min 2.15.12.4 单件时间tdj的计算 1.粗铣平面工步tdj =0.302+0.045+0.3475=0.347min 2.半精铣工步 tdj =0.93+0.1395+1.0695=2.139min 2.15.13 精车轴承内孔的时间定额 2.15.13.1 基本时间tf的计算车削工步根据表2.5-10，车削的基本时间可由公式求得。式中l=10mm,l2=5mm,l1=1mm,f=0.1,n=392r/min.将上述结果代入公式，则该工件的基本时间 2.15.13.2 辅助时间的计算根据资料得，辅助时间tj与基本时间tf之间的关系为可取tj=0.15tf，则各工序的辅助时间分别为：车削工步的辅助时间tj=0.15x0.41=0.061min. 2.15.13.3 其他时间的计算除了作业时间以外，每道工序的单件时间还包括布置工作时间，休息与生理需要时间和准备与中介时间。由于本泵体生产类型为中大批生产，分摊到每个工件上的准备与终结时间甚微，可忽略不计；布置工作的时间tb是作业时间的2%7，休息与生理需要时间tx是作业时间的2%-4%，本工件均取3%，则各工序的其他时间（tb+tx）可按关系式计算，分别为，车削工步的其他时间：tb+tx=6%X（0.061+0.41）=0.47min. 2.15.13.4 单件时间tdj的计算车削工步tdj =0.41+0.061+0.47=0.94min 2.15.14 车左端面倒角的时间定额 2.15.14.1 基本时间tf的计算车削工步根据表2.5-10，车削的基本时间可由公式求得。式中l=10mm,l2=5mm,l1=1mm,f=0.1,n=392r/min.将上述结果代入公式，则该工件的基本时间 2.15.14.2 辅助时间的计算根据资料得，辅助时间tj与基本时间tf之间的关系为可取tj=0.15tf，则各工序的辅助时间分别为：车削工步的辅助时间tj=0.15x0.41=0.072min 2.15.14.3 其他时间的计算除了作业时间以外，每道工序的单件时间还包括布置工作时间，休息与生理需要时间和准备与中介时间。由于本泵体生产类型为中大批生产，分摊到每个工件上的准备与终结时间甚微，可忽略不计；布置工作的时间tb是作业时间的2%7，休息与生理需要时间tx是作业时间的2%-4%，本工件均取3%，则各工序的其他时间（tb+tx）可按关系式计算，分别为，车削工步的其他时间：tb+tx=6%X（0.061+0.41）=0.48min 2.15.14.4 单件时间tdj的计算车削工步tdj =0.41+0.061+0.47=1.23min。3 夹具设计为了提高劳动生产率，保证加工质量，降低劳动强度。在加工泵体零件时，需要设计专用夹具。根据任务要求中的设计内容，经过与指导老师协商，决定设计钻螺纹孔M10 攻螺纹，在立式钻床Z535上加工完成。3.1 对专用夹具的基本要求保证工件的加工精度专用夹具应有合理的定位方案，标注合适的尺寸、公差和技术要求，并进行必要的精度分析，确保夹具能满足工件的加工精度要求。提高生产效率应根据工件生产批量的大小设计不同复杂程度的高效夹具，以缩短辅助时间，提高生产效率。工艺性好专用夹具的结构应简单、合理，便于加工、装配、检验和维修。专用夹具的制造属于单件生产。当最终精度由调整或修配保证时，夹具上应设置调整或修配结构，如设置适当的调整间隙，采用可修磨的垫片等。使用性好专用夹具的操作应简便、省力、安全可靠，排屑应方便，必要时可设置排屑结构。经济性好除考虑专用夹具本身结构简单、标准化程度高、成本低廉外。还应根据生产纲领对夹具方案进行必要的经济分析，以提高夹具在生产中的经济效益。3.2 专用夹具设计步骤明确设计任务与收集设计资料夹具设计的第一步是在已知生产纲领的前提下，研究被加工零件的零件图、工序图、工艺规程和设计任务书，对工件进行工艺分析。其内容主要是了解工件的结构特点、材料；确定本工序的加工表面、加工要求、加工余量、定位基准和夹紧表面及所用的机床、刀具、量具等。其次是根据设计任务收集有关资料，如机床的技术参数，夹具零部件的国家标准、部颁标准和厂订标准，各类夹具图册、夹具设计手册等，还可收集一些同类夹具的设计图样，并了解该厂的工装制造水平，以供参考。拟订夹具结构方案与绘制夹具草图1）确定工件的定位方案，设计定位装置。2）确定工件的夹紧方案，设计夹紧装置。3）确定对刀或导向方案，设计对刀或导向装置。4）确定夹具与机床的连接方式，设计连接元件及安装基面。5）确定和设计其它装置及元件的结构形式。如分度装置、预定位装置及吊装元件等。6）确定夹具体的结构形式及夹具在机床上的安装方式。7）绘制夹具草图，并标注尺寸、公差及技术要求。进行必要的分析计算工件的加工精度较高时，应进行工件加工精度分析。有动力装置的夹具，需计算夹紧力。当有几种夹具方案时，可进行经济分析，选用经济效益较高的方案。审查方案与改进设计夹具草图画出后，应征求有关人员的意见，并送有关部门审查，然后根据根据他们的意见对夹具方案作进一步修改。绘制夹具装配总图夹具的总装配图应按国家制图标准绘制。绘图比例尽量采用1：1。主视图按夹具面对操作者的方向绘制。总图应把夹具的工作原理、个种装置的结构及其相互关系表达清楚。夹具总图绘制次序如下：1）用双点划线将工件的外形轮廓、定位基面、夹紧表面及加工表面绘制在各个视图的合适位置上。在总图中，工件可看作透明体，不遮挡后面夹具上的线条。2）依次绘出定位装置、夹紧装置、对刀或导向装置、其它装置、夹具体及连接元件和安装基面。3）标注必要的尺寸、公差和技术要求。4）编制夹具明细表及标题栏。5）完整的夹具装配总图的参阅“夹具图册”中的图。绘制夹具零件图夹具中的非标准零件均要画零件图，并按夹具总图的要求，确定零件的尺寸、公差及技术要求。3.3 钻螺纹孔2xM10攻螺纹夹具设计 3.3.1 问题的提出本工序用来钻泵体上表面上的两个螺纹孔，从零件图上可以看
