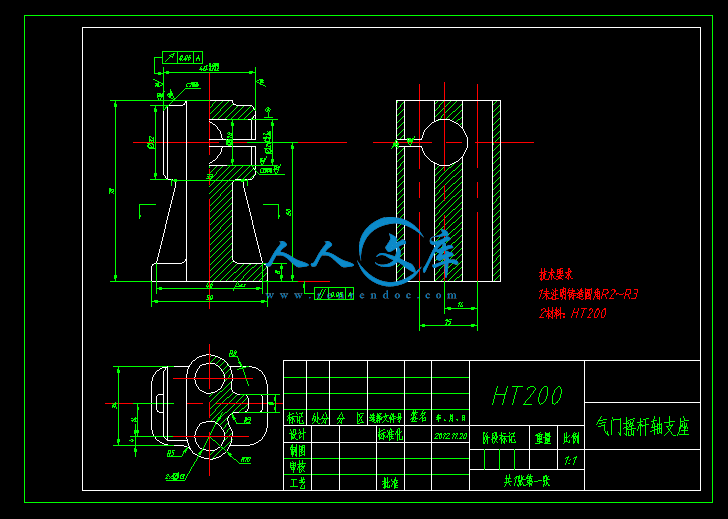

气门摇杆轴支座零件图A4.dwg
气门摇杆轴支座零件机械加工工艺及铣50底面夹具设计开题报告.doc
气门摇杆轴支座零件机械加工工艺及铣50底面夹具设计论文.doc

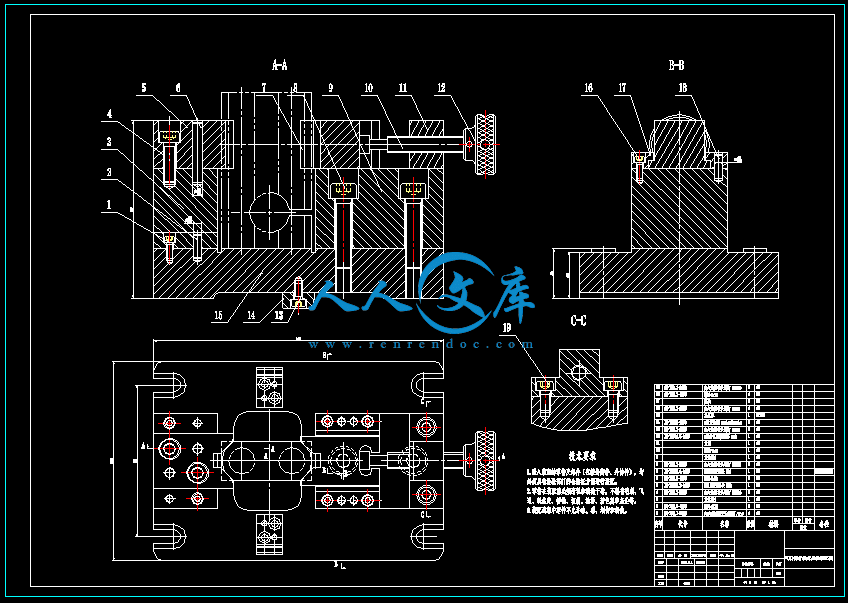

铣50底面夹具体A2.dwg
铣50底面装配图A1.dwg
编号:201405031922383937       格式:RAR    上传时间:2014-05-03
  【编辑】
40
关 键 词:
气门 摇杆轴支座 零件 机械 加工 工艺 铣50底面 夹具 设计
资源描述:

气门摇杆轴支座零件机械加工工艺及铣50底面夹具设计

38页 15000字数+说明书+开题报告+中期报告+工序卡片+工艺卡片+4张CAD图纸

中期.doc

工序卡片.doc

工艺卡片.doc

气门摇杆轴支座毛坯A4.dwg

气门摇杆轴支座零件图A4.dwg

气门摇杆轴支座零件机械加工工艺及铣50底面夹具设计开题报告.doc

气门摇杆轴支座零件机械加工工艺及铣50底面夹具设计论文.doc

车Φ32两端面夹具体A2.dwg

车Φ32两端面夹具装配图A1.dwg


目  录

1绪论1

  1.1题目背景及研究意义1

 1.2国内外相关研究情况2

 1.3本课题主要内容和拟采用的研究方案3

2零件的分析5

  2.1零件的作用5

  2.2零件的结构分析5

  2.2零件的工艺分析6

  2.3零件的生产类型6

3机械加工工艺规程设计8

  3.1确定毛坯的制造形式8

  3.2定位基准的选择8

 3.3制定机械加工工艺路线9

 3.4工艺方案的比较与分析9

 3.5机械加工余量、工序尺寸及毛坯尺寸的确定10

 3.6选择加工设备及刀、夹、量具11

 3.7确定切削用量及基本工时11

4铣50底面的夹具设计19

  4.1铣床夹具设计特点19

  4.2定位部分设计20

   4.2.1问题的提出20

   4.2.2定位基准点的选择20

   4.2.3定位元件的设计20

  4.3切削力及夹紧力的计算20

  4.4定向键与对刀装置设计22

  4.5夹具设计及操作简要说明23

5粗车、半精车、精车Φ 32两端面的夹具设计24

  5.1车床夹具设计特点24

  5.2定位部分设计25

   5.2.1问题提出25

   5.2.2定位基准的选择25

   5.2.3定位元件的设计25

 5.3切削力和夹紧力的计算25

  5.4夹具设计及简要操作说明25

6钻2×Φ13通孔夹具设计26

6.1钻床夹具的设计特点26

6.2问题的提出27

6.3定位基准的选择27

6.4定位元件的设计27

6.5切削力和夹紧力的计算27

6.6定位误差分析28

 6.7夹具设计及简要操作说明28

7结论29

参考文献30

致谢31

毕业设计(论文)知识产权声明32


铣50底面的夹具设计

4.1铣床夹具设计特点

4.1.1铣床夹具的主要类型及结构形式

   铣床夹具主要用于加工零件上的平面、凹槽、键槽、花键、缺口及各种成形面。由于铣削加工通常是夹具随工作台一起作进给运动,按进给方式不同铣床夹具可分为直线进给式、圆周进给式和靠模进给式三种类型。? (1)直线进给式铣床夹具

   这类铣床用得最多。夹具安装在铣床工作台上,加工中随工作台按直线进给方式运动。根据工件质量、结构及生产批量,将夹具设计成单件多点、多件平行和多件连续依次夹紧的联动方式,有时还要采用分度机构,均为了提高生产效率。? (2)圆周进给式铣床夹具

   圆周进给铣削方式在不停车的情况下装卸工件,一般是多工位,在有回转工作台的铣床上使用。这种夹具结构紧凑,操作方便,机动时间与辅助时间重叠,是高效铣床夹具,使用于大批量生产。? ?(3)靠模铣床夹具

   这种带有靠模的铣床夹具用在专用或通用铣床上加工各种非圆曲面。靠模的作用是使工件获得辅助运动,形成仿形运动。按主动进给方式,靠模铣床夹具可分为直线进给和圆周进给两种。
