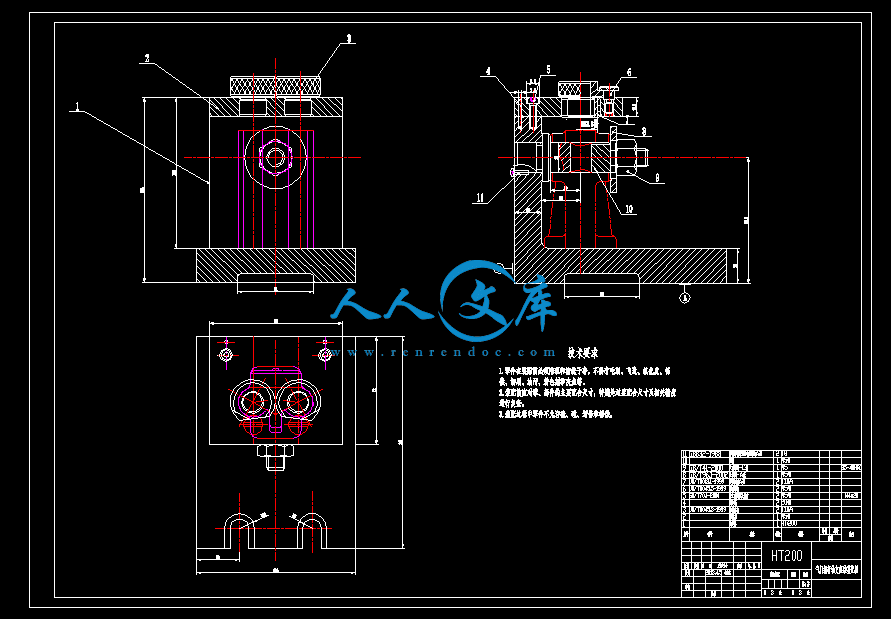

钻2-Φ13装配图A1.dwg---(点击预览)

钻2-Φ13夹具体A2.dwg---(点击预览)

气门摇杆轴支座零件机械加工工艺及钻2-Φ13孔夹具设计论文.doc---(点击预览)

气门摇杆轴支座零件机械加工工艺及钻2-Φ13孔夹具设计开题报告.doc---(点击预览)

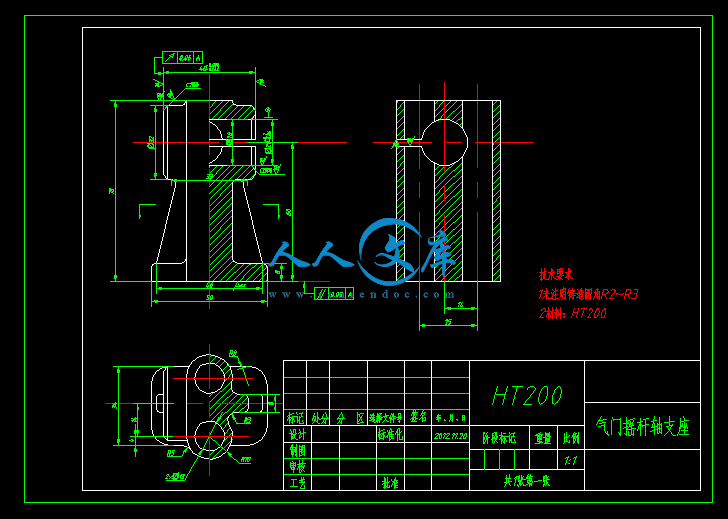

气门摇杆轴支座零件图A4.dwg---(点击预览)

气门摇杆轴支座毛坯A4.dwg---(点击预览)

工艺卡片.doc---(点击预览)

工序卡片.doc---(点击预览)

中期.doc---(点击预览)

压缩包内文档预览：

编号：273938 类型：共享资源大小：804.48KB 格式：RAR 上传时间：2014-05-03 上传人：J**** IP属地：江苏

35
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 气门摇杆轴支座零件机械加工工艺钻2-Φ13孔夹具设计图纸

资源描述：

气门摇杆轴支座零件机械加工工艺及钻2-Φ13孔夹具设计

38页 15000字数+说明书+开题报告+中期报告+工序卡片+工艺卡片+4张CAD图纸

中期.doc

工序卡片.doc

工艺卡片.doc

气门摇杆轴支座毛坯A4.dwg

气门摇杆轴支座零件图A4.dwg

气门摇杆轴支座零件机械加工工艺及钻2-Φ13孔夹具设计开题报告.doc

气门摇杆轴支座零件机械加工工艺及钻2-Φ13孔夹具设计论文.doc

车Φ32两端面夹具体A2.dwg

车Φ32两端面夹具装配图A1.dwg

摘要

　　　气门摇杆轴支座是柴油机一个重要零件，是柴油机摇杆座的结合部。本毕业设计在气门摇杆轴支座工艺规程设计过程中，详细的分析了摇杆轴支座的加工工艺，通过工艺方案的比较与分析得到了符合技术要求的工序，形成了机械加工工艺过程卡和机械加工工序卡。并完成了铣削和车削以及钻孔夹具的设计，阐述了定位方案的选择、夹紧方案的确定、夹具体设计，运用AutoCAD完成了此典型夹具的装配图和夹具体的零件图。本设计的加工工艺合理，夹具可行、高效、省力，能满足零件的加工要求，保证其加工质量。

关键词：气门摇杆轴支座；机械加工；加工工艺；典型夹具

1绪论1

　　1.1题目背景及研究意义1

1.2国内外相关研究情况2

1.3本课题主要内容和拟采用的研究方案3

2零件的分析5

　　2.1零件的作用5

　　2.2零件的结构分析5

　　2.2零件的工艺分析6

　　2.3零件的生产类型6

3机械加工工艺规程设计8

　　3.1确定毛坯的制造形式8

　　3.2定位基准的选择8

3.3制定机械加工工艺路线9

3.4工艺方案的比较与分析9

3.5机械加工余量、工序尺寸及毛坯尺寸的确定10

3.6选择加工设备及刀、夹、量具11

3.7确定切削用量及基本工时11

4铣50底面的夹具设计19

　　4.1铣床夹具设计特点19

　　4.2定位部分设计20

　　　4.2.1问题的提出20

　　　4.2.2定位基准点的选择20

4.2.3定位元件的设计20

　　4.3切削力及夹紧力的计算20

　　4.4定向键与对刀装置设计22

　　4.5夹具设计及操作简要说明23

5粗车、半精车、精车Φ 32两端面的夹具设计24

　　5.1车床夹具设计特点24

　　5.2定位部分设计25

5.2.1问题提出25

5.2.2定位基准的选择25

5.2.3定位元件的设计25

5.3切削力和夹紧力的计算25

　　5.4夹具设计及简要操作说明25

6钻2×Φ13通孔夹具设计26

6.1钻床夹具的设计特点26

6.2问题的提出27

6.3定位基准的选择27

6.4定位元件的设计27

6.5切削力和夹紧力的计算27

6.6定位误差分析28

　6.7夹具设计及简要操作说明28

7结论29

参考文献30

致谢31

毕业设计（论文）知识产权声明32

毕业设计（论文）独创性声明33

1.3.1课题研究主要内容

　　　气门摇杆轴支座是柴油机一个主要零件。是柴油机摇杆座的结合部，mm孔装摇杆轴，轴上两端各装一进气门摇杆，摇杆座通过两个Φ 13mm孔用M12螺杆与汽缸盖相连，3mm轴向槽用于锁紧摇杆轴，使之不转动。汽缸盖内每缸四阀使燃烧室充气最佳，气门由摇杆凸轮机构驱动，摩擦力小且气门间隙由液压补偿。这种结构可能减小燃油消耗并改善排放。另外一个优点是减小噪音，这种结构使3.0升的TDI发动机运转极端平稳。

　　　主要研究内容：1)对所给零件进行工艺分析，并建立该零件三维模型，设计该零件毛坯。 2）、所给零件的工艺分析，计算、编写加工工艺，有数控工序的并编写数控代码。3）、设计1-2个工序的机床夹具，有定位分析（自由度），夹具的定位误差计算等内容。4）、绘制各夹具的装配图及部分零件图；要求各夹具设计合理，符合工程实际。

1.3.2拟采用的研究方案

　　　第一步、零件作用分析和工艺分析。第二步、零件工艺规程定性设计，包括毛坯制造方法的确定、基准面选择、工艺路线确定。第三步，零件工艺规程定量设计和计算，包括毛坯尺寸的确定、工艺尺寸、机械加工余量确定、切削用量和基本工时确定。第四步、夹具设计。第五步、绘制零件、夹具及装配二维图。

6 钻2×Φ13通孔夹具设计

6.1钻床夹具的设计特点

6.1.1钻床夹具的主要类型? ? 钻床夹具简称钻模，主要用于加工孔及螺纹。它主要由钻套、钻模板、定位及夹紧装置夹具体组成。其主要类型有以下几种：

　　（1）固定式钻模? 在使用中，这类钻模在机床上的位置固定不动，而且加工精度较高，主要用于立式钻床上加工直径较大的单孔或摇臂钻床加工平行孔系。? ? （2）回转式钻模? 这类钻模上有分度装置，因此可以在工件上加工出若干个绕轴线分布的轴向或径向孔系。? ? （3）翻转式钻模? 主要用于加工小型工件不同表面上的孔，孔径小于f8~f10mm。它可以减少安装次数，提高被加工孔的位置精度。其结构较简单，加工钻模一般手工进行翻转，所以夹具及工件应小于10 kg为宜。? ? （4）盖板式钻模? 这种钻模无夹具体，其定位元件和夹紧装置直接装在钻模板上。钻模板在工件上装夹，适合于体积大而笨重的工件上的小孔加工。夹具、结构简单轻便，易清除切屑；但是每次夹具需从工件上装卸，较费时，故此钻模的质量一般不宜超过10 kg。? ? （5）滑柱式钻模? 滑柱式钻模是带有升降钻模板的通用可调夹具。这种钻模有结构简单、操作方便、动作迅速、制造周期短的优点，生产中应用较广。

6.1.2钻模的设计要点? 1．钻? 套? ? 钻套安装在钻模板或夹具体上，用来确定工件上加工孔的位置，引导刀具进行加工，提高加工过程中工艺系统的刚性并防振。钻套可分为标准钻套和特殊钻套两大类。? a.固定钻套 b.可换钻套 c.快换钻套 d.特殊钻套 ? ? 2．钻模板钻模板用于安装钻套，确保钻套在钻模上的正确位置，钻模板多装在夹具体或支架上，常见的钻模板有：a.固定式钻模板 b.铰链式钻模板 c.可卸（分离）式钻模板?d.悬挂式钻模板。

　　　为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具。经过与指导老师协商，钻2×Φ13mm孔的钻床专用夹具。由气门摇杆轴支座工



内容简介：: 毕业设计（论文）中期报告题目：气门摇杆轴支座零件机械加工工艺及其典型夹具系别机电信息系专业机械设计制造及其自动化班级姓名学号导师 2013年3月20日1.设计（论文）进展状况1.1查阅了相关的机械加工工艺手册，参考文献，并且翻译了一篇相关的外文文献。1.2制定了工艺路线方案，具体如下:工序I 铸造工序时效工序粗精铣50底面工序粗铣上端面工序钻2-13通孔工序铣轴向槽工序粗车半精车精车左右两32端面工序钻18的孔 ,扩孔至 19.8 , 铰孔至20，倒角工序清洗去毛刺工序验收入库 1.3对零件进行了工艺分析，计算，并且编写了加工工艺，计算了基本工时（详见附页）1.4确定了一套粗精铣下端面夹具的方案，绘制了夹具的二维装配草图。2.存在问题及解决措施由于图量还不够，所以我打算再设计一套粗车、半精车、精车32两端面的夹具，虽然有了一些思路但有一些具体尺寸定不下来，结构上也存在问题。接下来就要查阅相关资料，多向老师请教，把夹具设计中的尺寸及结构确定下来，最终完成夹具装配图。3.后期工作安排第 10周-第11周：确定夹具方案，夹具的尺寸、结构，完成夹具的设计。第12周-第13周：绘制各夹具的的装配图，部分零件工程图，编写工艺卡片。第14周-第15周：完成毕业论文。第16周：答辩。指导教师签字：年月日机械加工过程卡片产品型号QMYG-11零（部）件图号共（10）页产品名称气门摇杆轴支座零（部）件名称气门摇杆轴支座第（1）页材料牌号 HT200毛坯种类铸件毛坯外型尺寸 785038每毛坯可制件数 1每台件数1备注工序号工序名称工序内容车间工段设备工艺装备工时准终单件10 配料铸造毛坯铸20热处理人工时效处理热 30粗、精铣粗、精铣50底面金立式铣床X51专用夹具，端铣刀0.611min 40 粗铣粗铣上端面金立式铣床X51专用夹具，端铣刀0.278min 50钻、扩、铰钻、扩、铰20mm孔，倒角45金立式钻床Z525专用夹具，麻花转、括孔钻、铰刀、特制刀具4.274min 60钻、扩、铰钻、扩、粗铰2-13mm孔金立式钻床Z525专用夹具，麻花转、括孔钻、铰刀、特制刀具6.9903min 70铣铣轴向槽金卧式铣床X62专用夹具，锯片铣刀0.909min 80粗、半精、精车粗车、半精车、精车左右两32端面金车床CA6140专用夹具，端车刀，特制车刀1.553min 90清洗去毛刺 100验收 110 入库设计（日期）审核（日期）标准（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期2013.5.5机械加工工序卡片产品型号QMYG-11零件图号共（10）页产品名称气门摇杆轴支座零件名称气门摇杆轴支座第（4）页车间工序号工序名称材料牌号金30粗、精铣底面HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件84503811设备名称设备型号设备编号同时加工件数铣床X51X-011夹具编号夹具名称切削液X-01专用夹具亚硝酸钠工位器具编号工位器具名称工序工时 (分)准终单件0.611工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1粗铣50底面专用夹具，端铣刀47589.50.21.510.3112精铣50底面专用夹具，端铣刀47589.50.20.510.30设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记数量更改文件号签字日期标记处数更改文件号签字日期2013.5.5机械加工工序卡片产品型号QMYG-11零件图号共（10）页产品名称气门摇杆轴支座零件名称气门摇杆轴支座第（5）页车间工序号工序名称材料牌号金40 粗铣上端面HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件84503811设备名称设备型号设备编号同时加工件数铣床X51X-011夹具编号夹具名称切削液X-02专用夹具亚硝酸钠工位器具编号工位器具名称工序工时 (分)准终单件0.278工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1粗铣上端面专用夹具，端铣刀90084.80.22.010.278设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记数量更改文件号签字日期标记处数更改文件号签字日期2013.5.5机械加工工序卡片产品型号QMYG-11零件图号共（10）页产品名称气门摇杆轴支座零件名称气门摇杆轴支座第（6）页车间工序号工序名称材料牌号金50钻、扩、铰HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件84503811设备名称设备型号设备编号同时加工件数铣床Z525Z-011夹具编号夹具名称切削液Z-03专用夹具亚硝酸钠工位器具编号工位器具名称工序工时 (分)准终单件4.274工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/smm/rmm机动辅助1钻20通孔专用夹具，麻花钻27515.50.259.010.7852扩20通孔专用夹具，扩孔钻684.20.570.911.1843铰20通孔专用夹具，铰刀1989.330.100.112.2784倒角专用夹具，特制车刀设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记数量更改文件号签字日期标记处数更改文件号签字日期2013.5.5机械加工工序卡片产品型号QMYG-11零件图号01共（10）页产品名称气门摇杆轴支座零件名称气门摇杆轴支座第（7）页车间工序号工序名称材料牌号金60 钻、扩、铰HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件84503811设备名称设备型号设备编号同时加工件数钻床Z525Z-021夹具编号夹具名称切削液Z-04专用夹具亚硝酸钠工位器具编号工位器具名称工序工时 (分)准终单件6.9903工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1钻13mm孔专用夹具，麻花钻48018.10.256.010.6832扩13mm孔专用夹具，扩孔钻682.70.572.012.1413铰13mm孔专用夹具，铰刀1989.330.101.514.166 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记数量更改文件号签字日期标记处数更改文件号签字日期2013.5.5机械加工工序卡片产品型号QMYG-11零件图号共（10）页产品名称气门摇杆轴支座零件名称气门摇杆轴支座第（8）页车间工序号工序名称材料牌号金70 铣轴向槽HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件84503811设备名称设备型号设备编号同时加工件数钻床X62X-021夹具编号夹具名称切削液X-05专用夹具亚硝酸钠工位器具编号工位器具名称工序工时 (分)准终单件0.909工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1铣轴向槽专用夹具，锯片铣刀27569.10.23.00.909 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记数量更改文件号签字日期标记处数更改文件号签字日期2013.5.5机械加工工序卡片产品型号QMYG-11零件图号共（10）页产品名称气门摇杆轴支座零件名称气门摇杆轴支座第（9）页车间工序号工序名称材料牌号金80粗、半精、精车HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件84503811设备名称设备型号设备编号同时加工件数钻床CA6140C-021夹具编号夹具名称切削液C-06专用夹具亚硝酸钠工位器具编号工位器具名称工序工时 (分)准终单件1.553工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1粗车左右两32端面专用夹具，端车刀475119.30.161.510.5392半车左右两32端面专用夹具，端车刀475119.30.160.410.5113精车左右两32端面专用夹具，端车刀475119.30.160.110.5034 倒角特制车刀设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记数量更改文件号签字日期标记处数更改文件号签字日期2013.5.5检验卡片产品型号QMYG-11零件图号共（10）页产品名称气门摇杆轴支座零件名称气门摇杆轴支座第（10）页车间工序号工序名称材料牌号金检验HT200序号检验内容及技术要求设备及工艺装备备注名称代号1检验外观及表面粗糙度2检验尺寸内孔量具13内孔量具 78游标卡尺 44游标卡尺 3游标卡尺平行度检具设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记数量更改文件号签字日期标记处数更改文件号签字日期2013.5.5工艺规程（机械加工）零部件代号QMYG-11 零部件名称气门摇杆轴支座编制 2013.5.5 校核审查共10张机械加工工序卡片产品型号QMYG-11零件图号共（10）页产品名称气门摇杆轴支座零件名称气门摇杆轴支座第（2）页车间工序号工序名称材料牌号铸10铸造HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件84503811技术要求 1. 毛坯精度等级CT为10级 2.时效处理 180-200HBS 3.未注铸造圆角R2-R3 4.铸造表面应无气孔、缩松、沙眼等设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记数量更改文件号签字日期标记处数更改文件号签字日期2013.5.5机械加工工序卡片产品型号QMYG-11零件图号共（10）页产品名称气门摇杆轴支座零件名称气门摇杆轴支座第（3）页车间工序号工序名称材料牌号铸20人工时效HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件84503811人工时效处理消除内应力时效后达到180-200HBS设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记数量更改文件号签字日期标记处数更改文件号签字日期2013.5.5机械加工过程卡片产品型号QMYG-11零（部）件图号共（10）页产品名称气门摇杆轴支座零（部）件名称气门摇杆轴支座第（1）页材料牌号 HT200毛坯种类铸件毛坯外型尺寸 785038每毛坯可制件数 1每台件数1备注工序号工序名称工序内容车间工段设备工艺装备工时准终单件10 配料铸造毛坯铸20热处理人工时效处理热 30粗、精铣粗、精铣50底面金立式铣床X51专用夹具，端铣刀0.611min 40 粗铣粗铣上端面金立式铣床X51专用夹具，端铣刀0.278min 50钻、扩、铰钻、扩、铰20mm孔，倒角45金立式钻床Z525专用夹具，麻花转、括孔钻、铰刀、特制刀具4.274min 60钻、扩、铰钻、扩、粗铰2-13mm孔金立式钻床Z525专用夹具，麻花转、括孔钻、铰刀、特制刀具6.9903min 70铣铣轴向槽金卧式铣床X62专用夹具，锯片铣刀0.909min 80粗、半精、精车粗车、半精车、精车左右两32端面金车床CA6140专用夹具，端车刀，特制车刀1.553min 90清洗去毛刺 100验收 110 入库设计（日期）审核（日期）标准（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期2013.5.5毕业设计(论文)开题报告题目：气门摇杆轴支座零件机械加工工艺及其典型夹具设计系别机电信息系专业机械设计制造及其自动化班级姓名学号导师 2012年12月25日91、毕业设计（论文）综述 1.1题目背景题目背景和及研究意义制造业是一个国家的立国之本，是一个国家的民族产业和支柱产业，也是反映一个国家经济实力的重要标志，是为国家创造财富的重要产业。制造技术支持着制造业的发展，当今制造技术的发展使传统制造业革新了他原来的面目，制造工艺与夹具同样取得了较快发展。所谓工艺，是使各种原材料、半成品成为产品的方法和过程。进行机械加工工艺设计是保证产品质量、节约能源、降低成本的重要手段，是企业进行生产准备，计划调度、加工操作、生产安全、技术检测和健全劳动组织的重要依据，也是企业上品种、上质量、上水平，加速产品更新，提高经济效益的技术保证。机械零件加工精度是机械零件加工质量的核心部分。零件的加工精度是指零件完工后的实际几何参数（尺寸、形状和相互位置）对理想几何参数的符合程度,符合程度越高。机械加工工艺对加工精度的影响主要体现在加工工艺的受力变形、加工工艺的几何精度以及工艺系统的热变形三个方面。加工精度包括：尺寸精度，形状精度，位置精度。提高加工及高度的措施归纳为：减少误差法；误差补偿法(误差抵消法)；误差转移法；就地加工法；误差平均法。而夹具的出现可靠地保证加工精度，提高整体工作效率，减轻劳动强度，充分发挥和扩大机床的工艺性能。机床夹具设计是工艺装备设计中的一个重要组成部分，是保证产品质量和提高劳动生产率的一项重要技术措施。在设计过程中应深人实际，进行调查研究，吸取国内外的先进技术，制定出合理的设计方案，再进行具体的设计。夹具是制造系统的重要组成部分，是机械制造中的一项重要工艺装备。工件在机床上进行加工时，为了保证加工精度和提高生产效率，必须使工件相对刀具占有正确位置，完成之一功能的辅助装置成为机床夹具。它的主要用于保证产品的加工质量、减轻劳动强度、辅助产品检测、展示、运输等。不论是传统制造，还是现代制造系统，夹具都是十分重要的。因此，好的夹具设计可以提高产品劳动生产率，保证和提高加工精度，降低生产成本等，还可以扩大机床的使用范围，从而使产品在保证精度的前提下提高效率、降低成本。当今激烈的市场竞争和企业信息化的要求,企业对夹具的设计及制造提出了更高的要求。机床夹具按其使用范围可分为以下五种基本类型：1）通用夹具通用夹具具有一定的通用性。2）专用夹具专用夹具是针对某一种工件的某一个工序而专门设计的。3）通用可调整夹具和成组夹具通用可调整夹具和成组夹具的特点是夹具的部分元件可以更换，部分装置可以调整，以适应不同零件的加工。4）组合夹具组合夹具是由一套完全标准化的元件，根据零件的加工要求拼装而成的夹具。组合夹具的适用范围可从以下不同角度来谈:从产品的批量来看,组合夹具最适于新产品研制、试制、单件和小批量生产。因此,对于产品变化频繁、该型周期短、产品类型多的企业选用组合夹具最为适宜,能收到最显著的经济效果；从加工工序来看,组合夹具应用极为广泛,它可以方便的组成各类机床使用的夹具；从加工工件的几何形状和尺寸看,组合夹具一般不受工件形状的限制。5）随行夹具随行夹是一种在自动线或柔性制造系统中使用的夹具。工件的工艺分析及夹具设计是工艺工程师必备的专业素质。这次设计使我们能综合运用了械制图学，机械设计，机械制造工程学，互换性与测量技术中的基本理论和方法独立地分析和解决工艺与夹具设计中的问题，初步具备了设计一个中等复杂程度零件（气门摇杆轴支座）的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成家具结构设计的能力，也是熟悉和运用有关手册，图表等技术资料及编写技术文件技能的一次中和性实践机会，为今后从事的工作打下良好的基础。 1.2机制工艺与夹具设计相关技术的国内外现状迄今为止，夹具仍是机电产品制造中必不可缺的四大工具(刀具、夹具、量具、模具)之一。刀具量本身已高度标准化，用户只需要按品种、规格选用采购。而模具和夹具则和产品息息相关，产品一有变化就需重新制作，通常是属于专用性质的工具。模具已发展成为独立的行业;夹具在国内外也正在逐渐形成一个依附于机床业或独立的小行业，高精度与精密的通用央具有了迅莲的发，展高效通用夹具已广泛使用，适用于各类典型零件共轨特征的通用夹具有了迅速发展。现代生产要求企业制造的产品品种经常更新换代，以适应市场激烈竞争，尽管国际生产研究协会的统计表明中不批，多品种生产的工件已占工件种类数的85%左右。然而目前，一般企业习惯采用传统的专用夹具，在一个具有一定生产能力的工厂中约拥有1300015000套专用夹具。另一方面，在多品种生产的企业中，约隔4年就要更新80%左右的专用夹具，而夹具的实际磨损量只有15%左右，特别最近年来柔性制造系统（FMS）、数控机床（NC），加工中心（MC）和成组加工（GT）等新技术被应用和推广，使中小批生产的生产率逐步趋近于大批量生产的水平。综上所述，现代生产对夹具提出了如下新的要求：（1）能迅速方便地装备新产品的投产以缩短生产准备周期；（2）能装夹一组相似性特征的工件；（3）适用于精密加工的高精度的机床；（4）适用于各种现代化制造技术的新型技术；（5）采用液压汞站等为动力源的高效夹紧装置，进一步提高劳动生产率。总体来说现代机床的发展趋势是：1）、提高标准化通用化程度。2）、适应多品种、中小批生产企业的特点，发展可调整夹具，力求希短生产准备周期,提高经济效果。3）、发展高效率夹具力求提高劳动生产率减轻劳动强度。4）、机床夹具的发展应向机床工作台技术转移。2、本课题研究的主要内容和拟采用的研究方案、研究方法或措施 2.1课题研究主要内容气门摇杆轴支座是柴油机一个主要零件。是柴油机摇杆座的结合部，mm孔装摇杆轴，轴上两端各装一进气门摇杆，摇杆座通过两个13mm孔用M12螺杆与汽缸盖相连，3mm轴向槽用于锁紧摇杆轴，使之不转动。汽缸盖内每缸四阀使燃烧室充气最佳，气门由摇杆凸轮机构驱动，摩擦力小且气门间隙由液压补偿。这种结构可能减小燃油消耗并改善排放。另外一个优点是减小噪音，这种结构使3.0升的TDI发动机运转极端平稳。主要研究内容：1) 、研究气门摇杆轴支座零件、设计其三维模型，分析加工特点；2）、编制上述工件的机械加工工艺，包括热处理及其它工序，给出设计计算过程，填写工艺卡片。3）、对数控加工工序编写数控代码。4）、设计典型该工序的夹具，绘制设计装配图和零件图。5）、图量折合1.5张0号图。论文字数1.5万，参考文献18篇，3篇外文，英文翻译汉字3000字。 2.2拟采用的研究方案、研究方法和措施（1）本课题研究方案：第一步、零件作用分析和工艺分析。第二步、零件工艺规程定性设计，包括毛坯制造方法的确定、基准面选择、工艺路线确定。第三步，零件工艺规程定量设计和计算，包括毛坯尺寸的确定、工艺尺寸、机械加工余量确定、切削用量和基本工时确定。第四步、夹具设计。第五步、绘制零件、夹具及装配二维图。（2）零件加工工艺分析有零件图知：该零件上主要加工面为上端面，下端面，左右端面，mm孔和mm以及3mm轴向槽的加工。加工精度为mm孔的尺寸精度以及下端面0.05mm的平面度与左右两端面孔的尺寸精度，直接影响到进气孔与排气门的传动精度及密封。因此，需要先以下端面为粗基准加工上端面，再以上端面为粗基准加工下端面，再把下端面作为精基准，最后加工mm孔时以下端面为定位基准，以保证孔轴相对下端面的位置精度。（3）工艺线路拟定方案一：1）、铸造 2）、时效处理 3）、粗车下端面 4）、粗车上端面 5）、粗铣左右端面 6）、钻通孔 7）、精铣下端面 8）、精铣上端面 9）、精铣左右端面 10）、钻通孔 11）、镗孔 12）、粗-精铣轴向槽 13）、检验入库分析：上述方案遵循了工艺线路拟定原则和基准选取原则，但是还存在不足。由于工件形状和尺寸原因本工件在车床上车削时比较困难，故改用铣床加工。方案二：1）、铸造 2）、时效处理 3）、粗铣下端面 4）、粗铣上端面 5）、粗铣左右端面 6）、钻通孔 7）、精铣下端面 8）、精铣上端面 9）、精铣左右端面 10）、钻通孔 11）、镗孔 12）、粗-精铣轴向槽 13）、检验入库第二种方案基本满足加工要求。3、本课题研究的重点及难点，前期已开展工作 3.1工艺规程设计中的关键问题在于基准的选择及加工工艺路线的选择。（1）基准的选择精基准的选择：气门摇杆轴支座的下端面既是装配基准又是设计基准，用它作为精基准，能使加工遵循基准重合的原则，实现V形块大平面的定位方式。使得工艺路线又遵循“基准统一”的原则，夹紧方案也比较简单，可靠，操作方便。粗基准的选择：考虑到以下几点要求，选择零件的重要面和重要孔做基准。在保证各加工面均有加工余量的前提下，使重要孔或面的加工余量尽量均匀，此外，还要保证定位夹紧的可靠性，装夹的方便性，减少辅助时间，所以粗基准为上端面。（2）制定加工工艺路线根据各表面加工要求，和各种加工方法能达到的经济精度，确定各表面及孔的加工方法。因左右两端面均对孔有较高的位置要求，故它们的加工宜采用工序集中原则，减少装次数，提高加工精度。 3.2夹具设计中关键的问题在于夹具设计中结构方案的构思其设计流程的关键点是: 首先应分析使用夹具时, 造成被加工零件表面位置的加工误差因素, 合理分配夹具定位精度；其次要根据加工过程中被加工零件受到的切削力、惯性力及重力等外力的作用, 合理选择定位方式、支承点、夹紧点、夹紧力大小及其作用方向, 设计合适的夹紧机构, 以保证被加工零件的既定位置稳定可靠；第三是设计夹具对定；最后校核夹具关键零件强度和设备进刀抗力等, 最终完成全套夹具图设计。夹具设计主要是择定位方式, 设计合理的定位支承元件、夹紧装置、对刀元件、夹具体等装置或元件,绘制所需的图样，同时制订有关的技术要求。夹具设计是一种相互关联的工作，它涉及到很广的知识面。对初学者而言，预计夹具结构方案的构思是一个设计难点。构思结构方案需要：（1）确定夹具的类型；（2）定位设计，根据六点定位规则确定工件的定位方式；（3）确定工件的夹紧方式，选择合适的夹紧装置；（4）确定刀具的对刀导向方案，选择合适的对刀元件或导向元件；（5）确定夹具总体布局和夹具体的结构。 3.3前期开展的工作进行教研，查阅相关文献和刊物，了解课题背景、研究意义以及国内外发展状况，进而初步确定设计方案，并在总结各个参考文献的基础上完成开题报告。4、完成本课题的工作方案及进度计划（按周次填写）第1周第3周：查阅资料，完成基础知识的积累和开题报告；第4周第6周：典型工件的工艺分析，计算、编写各工件加工工艺；第7周第8周：各夹具的设计计算，定位分析，设计中存在的问题。第9周：中期检查。第10周第13周：绘制各夹具的装配图、部分零件工程图。第14周第15周：完成毕业论文。第16周：答辩。 5 指导教师意见（对课题的深度、广度及工作量的意见）指导教师：年月日 6 所在系审查意见：系主管领导：年月日参考文献：1 卢秉恒机械制造技术基础 2009年6月第3版2 余承辉姜晶机械制造工艺与夹具 2010年7月第1版3 曾爱新谈机械加工工艺的发展趋势J.职园培地，2002(8)：26-274 刘代瑞三角法兰夹具设计J汽齿科技，2007（2）：18-22 5 熊平，孙慧峰，焦振营车削厚壁圆体内孔夹具设计J .金属加工.2008（6）6 周贺,段晓峰计算机辅助夹具设计与管理系统的研发J机械制造，2004 HYPERLINK /kns50/Navi/Bridge.aspx?DBCode=cjfd&LinkType=IssueLink&Field=BaseID*year*issue&TableName=CJFDYEARINFO&Value=JXZG*2004*03&NaviLink=%e6%9c%ba%e6%a2%b0%e5%88%b6%e9%80%a0 037 姜桂英浅谈如何提高机械加工的精度科技论坛 2012.128 张滢滢刘春雨关于机床夹具的发展前景的探讨科技创新导报. 2011 109 挪家华国内外机床夹具及其发展趋势全国先进工具铿脆交流会报告10 陈连富浅谈机械加工工艺对加工精度的影响工业与民用建筑工程技术11 蔡瑾,段国林,李翠玉,李德红. 夹具设计技术发展综述J. 河北工业学学报 2002 512 仲高艳, 王宏林机床夹具设计中的参数化设计机床与液压 2004No1213 白洁,薄向东机床夹具在数控加工中的设计 2006年第3期(总第15期)14 王建勋机械零件加工中的机床夹具设计学术交流 2009(05)15 许爱玲机床夹具设计方法探讨 Equipme nt Manufa c tring Technology No.8 , 200816 G. H. Qin;W. H. Zhang;M. Wan;S. P. Sun;T. J. Wu; Advanced Design and Manufacture to Gain a Competitive Edge 2008 (551562)17 Peter Kotl;Karol Velek;Radovan Zvolensk; Intelligent Robotics and Applications 2008 ,(459465)18 Marty Voss；Robert Drag Design Efficiency and Safety into Robotic Fixtures 1999, 72(4) 本科毕业设计(论文)题目：气门摇杆轴支座零件机械加工工艺及其典型夹具设计系别：机电信息系专业：机械设计制造及其自动化班级：学生：学号：指导教师： 2013年4月25日气门摇杆轴支座零件机械加工工艺及其典型夹具设计摘要气门摇杆轴支座是柴油机一个重要零件，是柴油机摇杆座的结合部。本毕业设计在气门摇杆轴支座工艺规程设计过程中，详细的分析了摇杆轴支座的加工工艺，通过工艺方案的比较与分析得到了符合技术要求的工序，形成了机械加工工艺过程卡和机械加工工序卡。并完成了铣削和车削以及钻孔夹具的设计，阐述了定位方案的选择、夹紧方案的确定、夹具体设计，运用AutoCAD完成了此典型夹具的装配图和夹具体的零件图。本设计的加工工艺合理，夹具可行、高效、省力，能满足零件的加工要求，保证其加工质量。关键词：气门摇杆轴支座；机械加工；加工工艺；典型夹具Bearing Parts Machining Process Valve Rocker Shaft and Its Typical Fixture DesignAbstractValve rocker shaft bearing is an important part of the diesel engine, is a combination of diesel engine rocker seat. This graduation design in valve rocker shaft bearing process design process, a detailed analysis of the process of the rocker shaft bearing, meet the technical requirements of the process was obtained through the comparison and analysis of the process, forming a machining process card and machining process card. And finish milling and turning and drilling fixture design, elaborated the localization scheme selection, clamping scheme, clamp design, AutoCAD is used to complete the assembly drawing of this typical fixture and clamp parts map specific. Processing technology of the design is reasonable, feasible， high efficiency, labor saving fixture, can meet the processing requirements of parts， ensure the machining quality.Key Words: valve rocker shaft bearing; mechanical processing; processing technology; typical jig目录1绪论11.1题目背景及研究意义1 1.2国内外相关研究情况2 1.3本课题主要内容和拟采用的研究方案32零件的分析52.1零件的作用52.2零件的结构分析52.2零件的工艺分析62.3零件的生产类型63机械加工工艺规程设计83.1确定毛坯的制造形式83.2定位基准的选择8 3.3制定机械加工工艺路线9 3.4工艺方案的比较与分析9 3.5机械加工余量、工序尺寸及毛坯尺寸的确定10 3.6选择加工设备及刀、夹、量具11 3.7确定切削用量及基本工时114铣50底面的夹具设计194.1铣床夹具设计特点194.2定位部分设计204.2.1问题的提出204.2.2定位基准点的选择20 4.2.3定位元件的设计204.3切削力及夹紧力的计算204.4定向键与对刀装置设计224.5夹具设计及操作简要说明235粗车、半精车、精车 32两端面的夹具设计245.1车床夹具设计特点245.2定位部分设计25 5.2.1问题提出25 5.2.2定位基准的选择25 5.2.3定位元件的设计25 5.3切削力和夹紧力的计算255.4夹具设计及简要操作说明256钻213通孔夹具设计26 6.1钻床夹具的设计特点26 6.2问题的提出27 6.3定位基准的选择27 6.4定位元件的设计27 6.5切削力和夹紧力的计算27 6.6定位误差分析286.7夹具设计及简要操作说明287结论29参考文献30致谢31毕业设计（论文）知识产权声明32毕业设计（论文）独创性声明33II1 绪论1 绪论1.1题目背景和研究意义制造业是一个国家的立国之本，是一个国家的民族产业和支柱产业，也是反映一个国家经济实力的重要标志，是为国家创造财富的重要产业。制造技术支持着制造业的发展，当今制造技术的发展使传统制造业革新了他原来的面目，制造工艺与夹具同样取得了较快发展。所谓工艺，是使各种原材料、半成品成为产品的方法和过程。进行机械加工工艺设计是保证产品质量、节约能源、降低成本的重要手段，是企业进行生产准备，计划调度、加工操作、生产安全、技术检测和健全劳动组织的重要依据，也是企业上品种、上质量、上水平，加速产品更新，提高经济效益的技术保证。机械零件加工精度是机械零件加工质量的核心部分。零件的加工精度是指零件完工后的实际几何参数（尺寸、形状和相互位置）对理想几何参数的符合程度，符合程度越高。机械加工工艺对加工精度的影响主要体现在加工工艺的受力变形、加工工艺的几何精度以及工艺系统的热变形三个方面。加工精度包括：尺寸精度，形状精度，位置精度。提高加工及高度的措施归纳为：减少误差法；误差补偿法(误差抵消法)；误差转移法；就地加工法；误差平均法1。夹具的出现可靠地保证加工精度，提高整体工作效率，减轻劳动强度，充分发挥和扩大机床的工艺性能。机床夹具设计是工艺装备设计中的一个重要组成部分，是保证产品质量和提高劳动生产率的一项重要技术措施。在设计过程中应深人实际，进行调查研究，吸取国内外的先进技术，制定出合理的设计方案，再进行具体的设计。夹具是制造系统的重要组成部分，是机械制造中的一项重要工艺装备。工件在机床上进行加工时，为了保证加工精度和提高生产效率，必须使工件相对刀具占有正确位置，完成之一功能的辅助装置成为机床夹具。它的主要用于保证产品的加工质量、减轻劳动强度、辅助产品检测、展示、运输等。不论是传统制造，还是现代制造系统，夹具都是十分重要的。因此，好的夹具设计可以提高产品劳动生产率，保证和提高加工精度，降低生产成本等，还可以扩大机床的使用范围，从而使产品在保证精度的前提下提高效率、降低成本。当今激烈的市场竞争和企业信息化的要求，企业对夹具的设计及制造提出了更高的要求。机床夹具按其使用范围可分为以下五种基本类型：1）通用夹具通用夹具11 绪论具有一定的通用性。2）专用夹具专用夹具是针对某一种工件的某一个工序而专门设计的。3）通用可调整夹具和成组夹具通用可调整夹具和成组夹具的特点是夹具的部分元件可以更换，部分装置可以调整，以适应不同零件的加工。4）组合夹具组合夹具是由一套完全标准化的元件，根据零件的加工要求拼装而成的夹具3。组合夹具的适用范围可以从不同角度来谈:从产品的批量来看，组合夹具最适于新产品研制、试制、单件和小批量生产。因此，对于产品变化频繁、该型周期短、产品类型多的企业选用组合夹具最为适宜，能收到最显著的经济效果；从加工工序来看，组合夹具应用极为广泛，它可以方便的组成各类机床使用的夹具；从加工工件的几何形状和尺寸看，组合夹具一般不受工件形状的限制。工件的工艺分析及夹具设计是工艺工程师必备的专业素质。这次设计使我们能综合运用了械制图学，机械设计，机械制造工程学，互换性与测量技术中的基本理论和方法独立地分析和解决工艺与夹具设计中的问题，初步具备了设计一个中等复杂程度零件（气门摇杆轴支座）的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成家具结构设计的能力，也是熟悉和运用有关手册，图表等技术资料及编写技术文件技能的一次中和性实践机会，为今后从事的工作打下良好的基础。1.2国内外相关研究情况迄今为止，夹具仍是机电产品制造中必不可缺的四大工具(刀具、夹具、量具、模具)之一。夹具在国内外也正在逐渐形成一个依附于机床业或独立的小行业。1.2.1 国内夹具发展史我国国内的夹具始于20世纪60年代，当时建立了面向机械行业的天津组合夹具厂，和面向航空工业的保定向阳机械厂，以后又建立了数个生产组合夹具元件的工厂。在当时曾达到全国年产组合夹具元件800万件的水平。20世纪80年代以后，两厂又各自独立开发了适合NC机床、加工中心的孔系组合夹具系统，不仅满足了我国国内的需求，还出口到美国等国家。当前我国每年尚需进口不少NC机床、加工中心，而由国外配套孔系夹具，价格非常昂贵，现大都由国内配套，节约了大量外汇5。1.2.2 国外夹具发展史从国际上看俄国、德国和美国是组合夹具的主要生产国。当前国际上的夹具企业均为中小企业，专用夹具、可调整夹具主要接受本地区和国内订货，而通用性强的组合夹具已逐步成熟为国际贸易中的一个品种。有关夹具和组合夹具的产值和贸易额尚缺乏统计资料，但欧美市场上一套用于加工中心的夹具，而组合夹具的大型基础件尤其昂贵。由于我国在组合夹具技术上有历史的积累和性能价格比的优势，随着我国加入WTO和制造业全球一体化的趋势，特别是电子商务的日益发展，其中蕴藏着很大的商机，具有进一步扩大出口良好前景16。1.2.3国内外机床夹具发展现状研究协会的统计表明，目前中、小批多品种生产的工件品种已占工件种类总数的85左右。现代生产要求企业所制造的产品品种经常更新换代，以适应市场的需求与竞争。然而，一般企业都仍习惯于大量采用传统的专用夹具，一般在具有中等生产能力的工厂，里约拥有数千甚至近万套专用夹具；另一方面，在多品种生产的企业中，每隔34年就要更新5080左右专用夹具，而夹具的实际磨损量仅为1020左右。特别是近年来，数控机床、加工中心、成组技术、柔性制造系统、（FMS）等新加工技术的应用，对机床夹具提出了如下新的要求：1）能迅速而方便地装备新产品的投产，以缩短生产准备周期，降低生产成本；2）能装夹一组具有相似性特征的工件；3）能适用于精密加工的高精度机床夹具；4）能适用于各种现代化制造技术的新型机床夹具；5）采用以液压等为动力源的高效夹紧装置，以进一步减轻劳动强度和提高劳动生产率；6）提高机床夹具的标准化程度。总体来说现代机床的发展趋势是：1）、提高标准化通用化程度。2）、适应多品种、中小批生产企业的特点，发展可调整夹具，力求缩短生产准备周期，提高经济效果。3）、发展高效率夹具力求提高劳动生产率，减轻劳动强度4）、机床夹具的发展应向机床工作台技术转移18。1.3本课题研究的主要内容和拟采用的研究方案1.3.1课题研究主要内容气门摇杆轴支座是柴油机一个主要零件。是柴油机摇杆座的结合部，mm孔装摇杆轴，轴上两端各装一进气门摇杆，摇杆座通过两个 13mm孔用M12螺杆与汽缸盖相连，3mm轴向槽用于锁紧摇杆轴，使之不转动。汽缸盖内每缸四阀使燃烧室充气最佳，气门由摇杆凸轮机构驱动，摩擦力小且气门间隙由液压补偿。这种结构可能减小燃油消耗并改善排放。另外一个优点是减小噪音，这种结构使3.0升的TDI发动机运转极端平稳。主要研究内容：1)对所给零件进行工艺分析，并建立该零件三维模型，设计该零件毛坯。 2）、所给零件的工艺分析，计算、编写加工工艺，有数控工序的并编写数控代码。3）、设计1-2个工序的机床夹具，有定位分析（自由度），夹具的定位误差计算等内容。4）、绘制各夹具的装配图及部分零件图；要求各夹具设计合理，符合工程实际。1.3.2拟采用的研究方案第一步、零件作用分析和工艺分析。第二步、零件工艺规程定性设计，包括毛坯制造方法的确定、基准面选择、工艺路线确定。第三步，零件工艺规程定量设计和计算，包括毛坯尺寸的确定、工艺尺寸、机械加工余量确定、切削用量和基本工时确定。第四步、夹具设计。第五步、绘制零件、夹具及装配二维图。342 零件的分析2 零件的分析2.1零件的作用气门摇杆轴支座是柴油机一个主要零件，是柴油机摇杆座的结合部。孔装摇杆轴，轴上两端各装一进气门摇杆，摇杆座通过两个13mm孔用M12螺杆与汽缸盖相连，3mm轴向槽用于锁紧摇杆轴，使之不转动。气缸盖内每缸四阀使燃烧室充气最佳，气门由摇杆凸轮机构驱动，摩擦力小且气门间隙由液压补偿。这种结构可以减少燃油消耗并改善排放。零件图见图2.1图2.1气门摇杆轴支座三维建模2.2零件的结构分析该零件是属于箱体零件，典型通过对该零件的重新绘制，知道了得原图的视图正确、完整，尺寸、公差及技术要求齐全。该零件上主要加工面为上端面，毕业设计（论文）下端面，左右端面，213mm孔和mm以及3mm轴向槽的加工。mm孔的尺寸精度以及下端面与20mm 孔的中心轴线的平行度为0.05mm与左右两端面孔的尺寸精度等，直接影响到进气孔与排气门的传动精度及密封，以及213mm孔的尺寸精度，和上下两端面的平行度0.05mm。2.3零件的工艺分析由零件毛坯图2.2得知，其材料为HT200，该材料为灰铸铁，具有较高的强度，耐磨性，耐热性及减振性，适用于承受较大应力，要求耐磨的零件。该零件上主要加工面为上端面，下端面，左右端面，213mm孔和mm以及3mm轴向槽的加工。mm孔的尺寸精度以及下端面0.05mm的平面度与左右两端面孔的尺寸精度，直接影响到进气孔与排气门的传动精度及密封，2-13mm孔的尺寸精度，以上下两端面的平行度0.05mm。因此，需要先以下端面为粗基准加工上端面，再以上端面为粗基准加工下端面，再把下端面作为精基准，最后加工mm孔时以下端面为定位基准，以保证孔轴相对下端面的位置精度。零件毛坯图如图2.2所示图2.2气门摇杆轴支座毛坯图2.4零件的生产类型（2.1）依设计题目知：Q=6000台/年，n=2件/台；结合生产实际，备品率a和废品率b都为4%。带入公式得该零件的生产纲领从此结果可知，该零件生产类型为大批生产。毕业设计（论文）33 机械加工工艺规程设计3.1确定毛坯的的制造形式由零件图可知，其材料为HT200，该材料具有较高的强度、耐磨性、耐热性及减振性，适用于承受较大应力，要求耐磨的零件。该零件外形结构较复杂，因此确定毛坯为铸件，毛坯的铸造方法选用砂型机器造型，此外，为消除残余应力，铸造后安排人工时效处理。零件上主要加工面为上端面，下底面，左右两端面，213孔，孔以及3mm宽的轴向槽。其中孔的尺寸精度以及下端面相对于孔轴线的平行度及左右端面的尺寸精度，直接影响到进气孔与排气门的转动精度和密封性。因此，需要先以上端面为粗基准加工下端面，再以下端面为精基准加工上端面，最后加工时以下端面为定位基准，以保证孔轴相对下端面的位置精度。由参考文献17中有关孔的加工的经济精度机床能达到的位置精度可知，上述要求是可以达到的零件结构的工艺性也是可行的。根据零件材料确定毛坯为铸件，已知零件的类型为大批量生产，故毛坯的铸造方法用砂型机器造型。此外，为消除残余应力，铸造后安排人工时效处理。由参考文献17查得该种铸造公差等级为CT1011，加工余量等级MA选择H级。3.2定位基准的选择在机械加工过程中，定位基准的选择合理与否决定零件质量的好坏，对能否保证零件的尺寸精度和相互位置精度要求，以及对零件各表面间的加工顺序安排都有很大影响，当用夹具安装工件时，定位基准的选择还会影响到夹具结构的复杂程度。因此，定位基准的选择是一个很重要的工艺问题。定位基准有粗基准和精基准之分。零件开始加工时，所有的面均为加工，只能以毛坯面作定位基准，这种以毛坯面为定位基准的，称为粗基准；以后的加工，必须以加工过的表面做定位基准，以加工过的表面作为定位基准的称为精基准。3.2.1精基准的选择气门摇杆轴支座的下端面既是装配基准又是设计基准，用它作为精基准，能使加工遵循基准重合的原则。孔及左右两端面都采用底面做基准，这使得工艺路线又遵循“基准统一”的原则，下端面的面积比较大，定位比较稳定，夹紧方案也比较简单，可靠，操作方便。3.2.2粗基准的选择选择零件的重要面和重要孔做基准。在保证各加工面均有加工余量的前提下，使重要孔或面的加工余量尽量均匀，此外，还要保证定位夹紧的可靠性，装夹的方便性，减少辅助时间，所以粗基准为上端面。3.3制定机械加工工艺路线制定工艺路线时，必须充分考虑采用确保产品质量，并以最经济的办法达到所要求的生产纲领的必要措施，即应该做到：技术上先进，经济上合理，并有良好、安全的劳动条件。（1）、工艺路线方案一：工序1：铸造工序2：时效工序3：粗车、精车50底面工序4：粗车上端面工序5：钻18的孔，扩孔至19.8、铰孔至20，倒角工序6：粗车、半精车、精车左右两32端面工序7：铣轴向槽工序8：钻12的孔，扩孔至12.8、铰孔至13工序9：清洗去毛刺工序10：验收工序11：入库（2）、工艺路线方案二：工序1：铸造工序2：时效工序3：粗、精铣50底面工序4：粗铣上端面工序5：钻 18的孔，扩孔至 19.8、铰孔至 20，倒角工序6：钻12的孔，扩孔至 12.8、铰孔至 13工序7：铣轴向槽工序8：粗车、半精车、精车左右两 32端面工序9：清洗去毛刺工序10：验收工序11：入库以上工艺过程详见“机械加工工艺过程卡综合片”3.4工艺方案的比较与分析上述前两个工艺方案的特点在于：两个加工方案都是按先加工面再加工孔的原则进行加工的。方案一用车削的方法加工上下底面，由于工件形状和尺寸原因本工件在车床上车削时比较困难，故改用铣床加工。且把钻213孔放的相对靠前，这样做为后面工序的加工提供了定位基准，节约了夹具设计的时间，提高了生产效率，因此，选用方案二是比较合理的。最后确定工艺方案如下表3.1:表3.1 加工工艺路线工序号工序内容简要说明1一箱多件沙型铸造2进行人工时效处理消除内应力3粗、精铣50底面先加工面4粗铣上端面5钻18的孔，扩孔至19.8、铰孔至20，倒角6钻12的孔，扩孔至12.8、铰孔至137铣轴向槽8粗车、半精车、精车左右两32端面9清洗去毛刺10验收11入库3.5机械加工余量、工序尺寸及毛坯尺寸的确定“气门摇轴支座”零件材料HT200，毛坯的重量约为1.4kg，生产类型为大批量生产，采用砂型机铸造毛坯。1、50底面，表面粗糙度为Ra6.3，查参考文献6表2-8得，单边总余量Z=2.0粗铣单边余量Z=1.5精铣单边余量Z=0.52、上端面，表面粗糙度为Ra12.5，查参考文献6表2-8得，单边总余量Z=2.0粗铣单边余量Z=1.5精铣单边余量Z=0.53、213孔，因孔的尺寸不大，很难铸造成型，故采用实心铸造4、轴向槽，因尺寸不大，很难铸造成型，故采用实心铸造5、32端面，表面粗糙度为Ra1.6，查参考文献6表28得，单边总余量Z=2.0粗车单边余量Z=1.5半精车单边余量Z=0.4精车单边余量Z=0.16、20孔，因孔的尺寸不大，很难铸造成型，故采用实心铸造7、不加工表面毛坯按照零件图给定尺寸为自由度公差，由铸造可直接获得。3.6选择加工设备及刀、夹、量具由于生产类型为大批生产，故加工设备适宜通用机床为主，辅以少量专用机床的流水生产线，工件在各机床上的装卸及各机床间的传动均由人工完成。粗铣50底面：考虑到工件的定位夹紧方案及夹具结构设计等问题，采用立铣选择X51立式铣床，刀具为直径D为60mm立铣刀，专用夹具及游标卡尺。精铣50底面：采用上述相同的机床与铣刀，专用夹具及游标卡尺。粗铣上端面：采用上述相同的机床，刀具为直径D为30mm立铣刀，专用夹具和游标卡尺。钻孔至18：采用立式钻床选择Z525立式钻床，刀具为直柄麻花钻，专用夹具和游标卡尺扩18孔至19.8：采用立式钻床选择Z525立式钻床，刀具为扩孔钻，专用夹具和游标卡尺铰19.8孔至20：采用立式钻床选择Z525立式钻床，刀具为铰刀，专用夹具和游标卡尺钻孔至12：采用立式钻床选择Z525立式钻床，刀具为直柄麻花钻，专用夹具和游标卡尺扩12孔至12.8：采用立式钻床选择Z525立式钻床，刀具为扩孔钻，专用夹具和游标卡尺铰12.8孔至13：采用立式钻床选择Z525立式钻床，刀具为铰刀，专用夹具和游标卡尺铣轴向槽：采用卧式铣床选择X62卧式铣床，刀具为直径D为80mm锯片铣刀，专用夹具和游标卡尺。粗车左右两32端面：采用车床选择CA6140车床，刀具为端车刀，专用夹具和游标卡尺。半精车左右两32端面：采用上述相同的机床与车刀，专用夹具及游标卡尺。精车左右两32端面：采用上述相同的机床与车刀，专用夹具及游标卡尺。3.7确定切削用量及基本工时工序3：粗、精铣50底面工步一：粗铣50底面1.选择刀具刀具选取端铣刀，刀片采用YG8，。2. 决定铣削用量1）决定铣削深度因为加工精度相对较高，故分两次（即粗铣、精铣）完成，则2）决定每次进给量及切削速度根据X51型铣床说明书，其功率为为4.5kw，中等系统刚度。根据表查出，则:按机床标准选取4753）计算工时切削工时：，则机动工时为工步二：精铣50底面1. 选择刀具刀具选取端铣刀，刀片采用YG8，。2. 决定铣削用量1）决定铣削深度因为加工精度相对较高，故分两次（即粗铣、精铣）完成，则2）决定每次进给量及切削速度根据X51型铣床说明书，其功率为为4.5kw，中等系统刚度。根据表查出，则按机床标准选取4753）计算工时切削工时：，则机动工时为工序4：粗铣上端面1. 选择刀具刀具选取端铣刀，刀片采用YG8，。2. 决定铣削用量1）决定铣削深度因为加工精度相对不高，故一次加工即可完成，则2）决定每次进给量及切削速度根据X51型铣床说明书，其功率为为4.5kw，中等系统刚度。根据表查出，则按机床标准选取9003）计算工时切削工时：，则机动工时为工序5：钻18的孔，扩孔至19.8、铰孔至20，倒角工步一：钻孔至18确定进给量：根据参考文献6表2-7，当钢的，时，。由于本零件在加工18孔时属于低刚度零件，故进给量应乘以系数0.75，则根据Z525机床说明书，现取切削速度：根据参考文献6表2-13及表2-14，查得切削速度所以根据机床说明书，取，故实际切削速度为切削工时：，则机动工时为工步二：扩孔利用钻头将孔扩大至，根据有关手册规定，扩钻的切削用量可根据钻孔的切削用量选取根据机床说明书，选取则主轴转速为，并按机床说明书取，实际切削速度为切削工时：，则机动工时为工步三：铰孔根据参考文献6表2-25，得查参考文献12表4.2-2，按机床实际进给量和实际转速，取，实际切削速度。切削工时：，则机动工时为工步四：倒角工序6：钻12的孔，扩孔至12.8、铰孔至13工步一：钻孔至12确定进给量：根据参考文献6表2-7，当钢的，时，。由于本零件在加工12孔时属于低刚度零件，故进给量应乘以系数0.75，则根据Z525机床说明书，现取切削速度：根据参考文献12表2-13及表2-14，查得切削速度所以根据机床说明书，取，故实际切削速度为切削工时：，则机动工时为工步二：扩孔利用钻头将孔扩大至，根据有关手册规定，扩钻的切削用量可根据钻孔的切削用量选取根据机床说明书，选取则主轴转速为，并按机床说明书取，实际切削速度为切削工时：，则机动工时为工步三：铰孔根据参考文献6表2-25，得查参考文献12表4.2-2，按机床实际进给量和实际转速，取，实际切削速度。切削工时：，则机动工时为工序7：铣轴向槽1.选择刀具刀具选取锯片铣刀，刀片采用YG8，。2. 决定铣削用量1）决定铣削深度因为加工余量不大，故可在一次走刀内铣完，则2）决定每次进给量及切削速度根据X62型铣床说明书，其功率为为7.5kw，中等系统刚度。根据表查出，则按机床标准选取275当275r/min时按机床标准选取3）计算工时切削工时：，则机动工时为工序8：粗车、半精车、精车左右两32端面工步一：粗车左右两32端面1）车削深度，表面粗糙度为Ra1.6，故可以选择ap=1.5mm，三次走刀（粗车、半精车、精车）即可完成所需长度。2）机床功率为7.5kw。查参考文献17f=0.140.24mm/z。选较小量f=0.14 mm/z。3）查后刀面最大磨损及寿命查参考文献17表3.7，后刀面最大磨损为1.01.5mm。查参考文献17表3.8，寿命T=180min4）计算切削速度按参考文献17，查得 Vc98mm/s，n=439r/min，Vf=490mm/s据CA6140卧式车床车床参数，选择nc=475r/min，Vfc=475mm/s则实际切削速度V c=3.1480475/1000=119.3m/min实际进给量为f zc=V fc/ncz=475/(30010)=0.16mm/z。5)校验机床功率查参考文献17Pcc=1.1kw，而机床所能提供功率为PcmPcc。故校验合格。最终确定 ap=1.5mm，nc=475r/min，Vfc=475mm/s，V c=119.3m/min，f z=0.16mm/z。6）计算基本工时tmL/ Vf=(16+1.5+3)/（4750.16）=0.2697min。总的工时：T=2 tm =0.539min工步二：半精车左右两32端面1）车削深度，表面粗糙度为Ra1.6，故可以选择ap=0.4mm，三次走刀（粗车、半精车、精车）即可完成所需长度。2）机床功率为7.5kw。查参考文献17f=0.140.24mm/z。选较小量f=0.14 mm/z。3）查后刀面最大磨损及寿命查参考文献17表3.7，后刀面最大磨损为1.01.5mm。查参考文献17表3.8，寿命T=180min4）计算切削速度按参考文献17，查得 Vc98mm/s，n=439r/min，Vf=490mm/s据CA6140卧式车床车床参数，选择nc=475r/min，Vfc=475mm/s则实际切削速度V c=3.1480475/1000=119.3m/min实际进给量为f zc=V fc/ncz=475/(30010)=0.16mm/z。5)校验机床功率查参考文献17Pcc=1.1kw，而机床所能提供功率为PcmPcc。故校验合格。最终确定 ap=1.5mm，nc=475r/min，Vfc=475mm/s，V c=119.3m/min，f z=0.16mm/z。6）计算基本工时tmL/ Vf=(16+0.4+3)/（4750.16）=0.2553min。总的工时：T=2 tm =0.511min工步三：精车左右两32端面1）车削深度，表面粗糙度为Ra1.6，故可以选择ap=0.1mm，三次走刀（粗车、半精车、精车）即可完成所需长度。2）机床功率为7.5kw。查参考文献17f=0.140.24mm/z。选较小量f=0.14 mm/z。3）查后刀面最大磨损及寿命查参考文献17表3.7，后刀面最大磨损为1.01.5mm。查参考文献17表3.8，寿命T=180min4）计算切削速度按参考文献17，查得 Vc98mm/s，n=439r/min，Vf=490mm/s据CA6140卧式车床车床参数，选择nc=475r/min，Vfc=475mm/s则实际切削速度V c=3.1480475/1000=119.3m/min实际进给量为f zc=V fc/ncz=475/(30010)=0.16mm/z。5)校验机床功率查参考文献17Pcc=1.1kw，而机床所能提供功率为PcmPcc。故校验合格。最终确定 ap=1.5mm，nc=475r/min，Vfc=475mm/s，V c=119.3m/min，f z=0.16mm/z。6）计算基本工时tmL/ Vf=(16+0.1+3)/（4750.16）=0.2513min。总的工时：T=2 tm =0.503min工步四：倒角4 铣50底面的夹具设计4 铣50底面的夹具设计4.1铣床夹具设计特点4.1.1铣床夹具的主要类型及结构形式铣床夹具主要用于加工零件上的平面、凹槽、键槽、花键、缺口及各种成形面。由于铣削加工通常是夹具随工作台一起作进给运动，按进给方式不同铣床夹具可分为直线进给式、圆周进给式和靠模进给式三种类型。（1）直线进给式铣床夹具这类铣床用得最多。夹具安装在铣床工作台上，加工中随工作台按直线进给方式运动。根据工件质量、结构及生产批量，将夹具设计成单件多点、多件平行和多件连续依次夹紧的联动方式，有时还要采用分度机构，均为了提高生产效率。（2）圆周进给式铣床夹具圆周进给铣削方式在不停车的情况下装卸工件，一般是多工位，在有回转工作台的铣床上使用。这种夹具结构紧凑，操作方便，机动时间与辅助时间重叠，是高效铣床夹具，使用于大批量生产。（3）靠模铣床夹具这种带有靠模的铣床夹具用在专用或通用铣床上加工各种非圆曲面。靠模的作用是使工件获得辅助运动，形成仿形运动。按主动进给方式，靠模铣床夹具可分为直线进给和圆周进给两种。4.1.2铣床夹具的设计要点由于铣削加工切削用量及切削力较大，又是多刃断续切削，加工时易产生振动，因此设计铣床夹具时应注意：夹紧力要足够且反行程自锁；夹具的安装要准确可靠，即安装及加工时要正确使用定向键、对刀装置；夹具体要有足够的刚度和稳定性，结构要合理。定向键也称定位键，安装在夹具底面的纵向槽中，一般用两个，安在一条直线上，其距离越远，导向精度越高，用螺钉紧固在夹具体上。定向键通过与铣床工作台上的形槽配合确定夹具在机床上的正确位置；还能承受部分切削扭矩，减轻夹紧螺栓的负荷，增加夹具的稳定性，因此平面夹具及有些专用钻镗床夹具也常使用。定向键有矩形和圆形两种。毕业设计（论文）定向精度要求高或重型夹具不宜采用定向键，而是在夹具体上加工出一窄长面作为找正基面来校正夹具的安装位置。4.2定位部分设计4.2.1问题的提出本夹具主要用于粗、精铣50底面，属于工序3。4.2.2定位基准的选择以上端面作为定位基准，工件的2R10外圆面作为辅助基准，来实现工件的完全定位。4.2.3 定位元件的设计定位基准为上端面及工件2R10外圆面，对应该的定位元件分别为：夹具体表面，固定V型块，活动V型块。4.3切削力及夹紧力计算（1）刀具：采用端铣刀60mm 机床：X51立式铣床由公式得：查表得其中：修正系数 z=24 代入上式，可得 F=889.4N 因在计算切削力时，须把安全系数考虑在内。安全系数 K=其中：为基本安全系数1.5为加工性质系数1.1为刀具钝化系数1.1 为断续切削系数1.1所以（2）夹紧力的计算选用夹紧螺钉夹紧机由其中f为夹紧面上的摩擦系数，取 F=+G G为工件自重夹紧螺钉：公称直径d=8，材料45钢性能级数为6.8级螺钉疲劳极限：极限应力幅：许用应力幅：螺钉的强度校核：螺钉的许用切应力为 s=3.54 取s=4得满足要求经校核：满足强度要求，夹具安全可靠。4.4定向键与对刀装置设计定向键安装在夹具底面的纵向槽中，一般使用两个。其距离尽可能布置的远些。通过定向键与铣床工作台T形槽的配合，使夹具上定位元件的工作表面对于工作台的送进方向具有正确的位置。根据GB220780定向键结构如图所示：图 4.1 夹具体槽形与螺钉图根据T形槽的宽度 a=18mm 定向键的结构尺寸如下表4.1所示表4.1定向键数据表BLHhD夹具体槽形尺寸公称尺寸允差d允差公称尺寸允差D18-0.011-0.02725125126.817+0.0236对刀装置由对刀块和塞尺组成，用来确定刀具与夹具的相对位置。塞尺选用平塞尺，其结构如下图所示：图 4.2 平塞尺图塞尺尺寸为：表 4.2 平塞尺尺寸表公称尺寸H允差dC2-0.0060.254.5夹具设计及操作简要说明本工件采用夹具体表面、固定V型块、活动V型块来实现工件的定位，夹紧则是通过调节活动V型块来实现，这样操作简单，迅速，特别适合大批量生产，总体来说这套夹具是非常不错的。能满足批量生产要求。5 粗车、半精车、精车32两端面的夹具设计5 粗车、半精车、精车32两端面的夹具设计5.1车床夹具设计特点5.1.1车床夹具的主要类型在车床上用来加工工件内、外回转面及端面的夹具称为车床夹具。车床夹具多数安装在主轴上；少数安装在床鞍或床身上。后一类属机床改装范畴，应用较少，不做介绍。车床夹具按工件定位方式不同分为：定心式、角铁式和花盘式等。（1）定心式车床夹具在定心式车床夹具上，工件常以孔或外圆定位，夹具采用定心夹紧机构。（2）角铁式车床夹具在车床上加工壳体、支座、杠杆、接头等零件的回转端面时，由于零件形状较复杂，难以装夹在通用卡盘上，因而须设计专用夹具。这种夹具的夹具体呈角铁状，故称其为角铁式车床夹具。（3）花盘式车床夹具这类夹具的夹具体称花盘，上面开有若干个T形槽，安装定位元件、夹紧元件和分度元件等辅助元件，可加工形状复杂工件的外圆和内孔。这类夹具不对称，要注意平衡。5.1.2车床夹具设计要点（1）车床夹具与主轴的连接方式由于加工中车床夹具随车床主轴一起回转，夹具与主轴的连接精度直接影响夹具的回转精度，故要求车床夹具与主轴二者轴线有较高的同轴度，且要连接可靠。通常连接方式有以下几种：a.夹具通过主轴锥孔与主轴连接b.夹具通过过渡盘与机床主轴连接（2）对定位及夹紧装置的要求 a.为保证车床夹具的安装精度，安装时应对夹具的限位表面进行仔细找正。b.设置定位元件时应考虑使工件加工表面的轴线与主轴轴线重合。c.车床夹具的平衡及结构要求对角铁式、花盘式等结构不对称的车床夹具，设计时应采用平衡装置以减少由离心力产生的振动及主轴轴承的磨损。车床夹具一般都是在悬臂状态下工作的，为保证加工过程的稳定性；夹具结构应力求简单紧凑，轻便且安全，悬伸长度尽量小，使重心靠近主轴前支承。毕业设计（论文）为保证安全，夹具体应制成圆形，加具体上的各元件不允许伸出夹具体直径之外。此外，夹具的结构还应便于工件的安装、测量和切屑的顺利排出或清理。5.2定位部分设计5.2.1问题提出本夹具主要用来粗车、半精车、精车32两端面，属于工序7。5.2.2 定位基准的选择以50底面及213孔作为定位基准。5.2.3定位元件的设计本工序选用的定位基准为50底面及213孔，工件被完全定，所选的定位元件为：分度盘表面、圆柱销、菱形销（即削边销）。5.3切削力和夹紧力的计算由于本道工序主要完成端面的车削加工，切削力。由参考文献17得：切削力（5.1）切削力矩（5.2）式中：代入公式（5-2）和（5-3）得本道工序加工端面时，车削力方向与切削力方向相同。因此进行夹紧立计算无太大意义。5.4夹具设计及简要操作说明本工件采用分度盘，一个圆柱销、一个削边销来定位，通过两移动压板夹紧工件，这样操作更加简单，迅速，特别适合大批量生产，总体来说这套夹具是非常不错的。能满足批量生产要求。6 钻2-13通孔夹具设计6 钻213通孔夹具设计6.1钻床夹具的设计特点6.1.1钻床夹具的主要类型钻床夹具简称钻模，主要用于加工孔及螺纹。它主要由钻套、钻模板、定位及夹紧装置夹具体组成。其主要类型有以下几种：（1）固定式钻模在使用中，这类钻模在机床上的位置固定不动，而且加工精度较高，主要用于立式钻床上加工直径较大的单孔或摇臂钻床加工平行孔系。（2）回转式钻模这类钻模上有分度装置，因此可以在工件上加工出若干个绕轴线分布的轴向或径向孔系。（3）翻转式钻模主要用于加工小型工件不同表面上的孔，孔径小于f8f10mm。它可以减少安装次数，提高被加工孔的位置精度。其结构较简单，加工钻模一般手工进行翻转，所以夹具及工件应小于10 kg为宜。（4）盖板式钻模这种钻模无夹具体，其定位元件和夹紧装置直接装在钻模板上。钻模板在工件上装夹，适合于体积大而笨重的工件上的小孔加工。夹具、结构简单轻便，易清除切屑；但是每次夹具需从工件上装卸，较费时，故此钻模的质量一般不宜超过10 kg。（5）滑柱式钻模滑柱式钻模是带有升降钻模板的通用可调夹具。这种钻模有结构简单、操作方便、动作迅速、制造周期短的优点，生产中应用较广。6.1.2钻模的设计要点 1钻套钻套安装在钻模板或夹具体上，用来确定工件上加工孔的位置，引导刀具进行加工，提高加工过程中工艺系统的刚性并防振。钻套可分为标准钻套和特殊钻套两大类。 a.固定钻套 b.可换钻套 c.快换钻套 d.特殊钻套 2钻模板钻模板用于安装钻套，确保钻套在钻模上的正确位置，钻模板多装在夹具体或支架上，常见的钻模板有：a.固定式钻模板 b.铰链式钻模板 c.可卸（分离）式钻模板d.悬挂式钻模板。为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具。经过与指导老师协商，钻213mm孔的钻床专用夹具。由气门摇杆轴支座工毕业设计（论文）作图可知，工件材料为 HT200，年产量12960件。根据设计任务的要求，本夹具将用于Z525立式钻床，刀具为直柄麻花钻。6.2问题提出本夹具主要钻213mm孔，内表面有粗糙度要求，由于工艺要求不高，因此，在本道工序加工时，主要应考虑如何提高劳动生产率，降低劳动强度。6.3定位基准的选择由零件图可知，在钻213mm孔之前，气门摇杆轴支座的两个上下端面、20通孔的都已加工，且表面粗糙要求较高。为了使定位误差为零，按基准重合原则选气门摇杆轴支座的下端面为设计基准。对2 13mm孔为对称分布的外圆柱表面再加底面进行定位，从而使各个表面和轴槽均完全定位。为了提高加工效率，现决定采用联动夹紧工件快换装置，并采用快换钻套以利于在钻稳定加工。6.4定位元件的设
