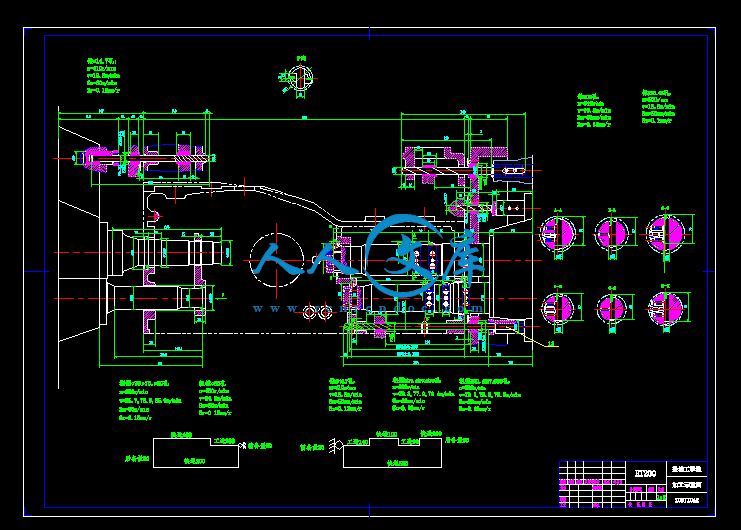

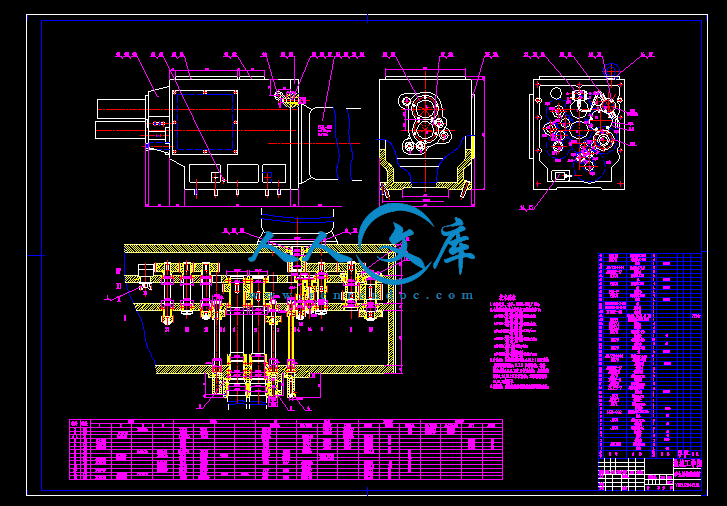

摘要：变速箱体是需要大批量生产零件。为了提高加工精度和生产效率，需设计一台组合机床来改善加工条件。本课题设计的是柴油机变速箱体双面粗镗组合机床,用于加工被加工零件上左右两面的14个孔，本课题主要进行该组合机床的总体设计及右主轴箱设计。其中总体设计包括机床配置型式的确定、结构方案的选择以及“三图一卡”的绘制。在此基础上，绘制了右主轴箱设计的原始依据图，拟订了主轴箱的传动路线，应用最优化方法布置齿轮。确定传动参数，绘制了主轴箱装配图、箱体坐标检查图、前盖及后盖的补充加工图，进行了轴、齿轮等零件的强度校核。该机较好地完成了设计要求，大大提高了工作效率。本机床采用卧式单工位双面加工的方案，零件装夹方便，加工工艺性和装配较好，采用液压滑台实现刀具进给,刀具采用加长麻花钻和复合镗刀，使得工序集中。本组合机床效率高，成本低，加工精度高，操作使用方便，减轻了工人的劳动强度，提高了劳动生产率。

关键词：组合机床；镗孔；钻孔。　　　机床设计和制造的发展速度是很快的。由原先的只为满足加工成形而要求刀具与工件间的某些相对运动关系和零件的一定强度和刚度，发展至今日的高度科学技术成果综合应用的现代机床的设计，也包括计算机辅助设计（CAD）的应用。但目前机床主轴变速箱的设计还是以经验或类比为基础的传统（经验）设计方法。因此，探索科学理论的应用，科学地分析的处理经验，数据和资料，既能提高机床设计和制造水平，也将促进设计方法的改进。车床的分类：万能型车床、普通型车床、轻型车床三个品种。车床主要用于加工常用公制、英制模数螺纹、端面等。在现代大中型机械制造业大批或成批生产车间、一般机械制造业、科研所的工具车间、机修车间和单件、成批机加工车间、轻、纺、仪表、农机维修、教学实习等都有使用。

1.1本课题来源

　　　盐城市宝利来精密机械制造有限公司。

1.2课题研究的主要内容

　　此次课题，有关变速箱体的加工，需设计一个专用机床，目的就是通过设计有关机械设计，机械加工的相关知识进行全面的复习和掌握，学习并掌握有关机械相关软件，能够自己独立设计，此次课题的重要性不言而喻。

　　　1．产品名称：变速箱体双面粗镗床。

　　　2．被加工零件：变速箱箱体。

　　　3．工件材料：HT200。

　　　4．加工内容：按图要求钻Φ11.65,Φ14.7,Φ18孔，粗镗Ф71，Ф77、Ф79、Ф81、Ф87、Ф89孔。

　　　5．机床设计为双面卧式结构，夹具装在中心底座上，两侧为钢性镗头装在HY40B液压滑台上，此滑台装在CC40侧底座上。

　　　6．生产纲领：大批大量。

　　　7．批量：本机床设计、制造一台。

1.3国内外现状综述

　　　近年来，随着我国的机床工业的迅速发展，人们开始越来越广泛地重视机床的工作效率，加工精度，并要求机床设计合理、结构简单、性能可靠、操作简单，调整维修方便。新型的试样加工设备对传统的试样加工方式提出了挑战。试样加工面临着多种选择。认识专用设备，研制专用设备，开发专用设备尤其对批量试样加工是今后重要的发展方向。加工工艺落后、机床设备老化、加工速度缓慢是当前我国试样加工行业的现状。存在这种状况，是因为有很多的先进技术没有引进到试样加工行业中。通过与使用两种专用设备对比可以看出新旧加工方式的差别。组合机床未来的发展将更多的采用调速电动机和滚珠丝杠等传动，以简化结构、缩短生产节拍；采用数字控制系统和主轴箱、夹具自动更换系统，以提高工艺可调性；以及纳入柔性制造系统等。





内容简介：: 盐城工学院本科生毕业设计说明书 2009箱体双面粗镗床总体设计及右主轴箱设计摘要：变速箱体是需要大批量生产零件。为了提高加工精度和生产效率，需设计一台组合机床来改善加工条件。本课题设计的是柴油机变速箱体双面粗镗组合机床,用于加工被加工零件上左右两面的14个孔，本课题主要进行该组合机床的总体设计及右主轴箱设计。其中总体设计包括机床配置型式的确定、结构方案的选择以及“三图一卡”的绘制。在此基础上，绘制了右主轴箱设计的原始依据图，拟订了主轴箱的传动路线，应用最优化方法布置齿轮。确定传动参数，绘制了主轴箱装配图、箱体坐标检查图、前盖及后盖的补充加工图，进行了轴、齿轮等零件的强度校核。该机较好地完成了设计要求，大大提高了工作效率。本机床采用卧式单工位双面加工的方案，零件装夹方便，加工工艺性和装配较好，采用液压滑台实现刀具进给,刀具采用加长麻花钻和复合镗刀，使得工序集中。本组合机床效率高，成本低，加工精度高，操作使用方便，减轻了工人的劳动强度，提高了劳动生产率。关键词：组合机床；镗孔；钻孔。Design of General and Right Headstock for Rough Drilling Holes on Two-Side of Gear Box Abstract: The gear box is a product that needs mass production. In order to prove the disposition and the production efficiency, need to design a high effective modular machine tool to improve the Processing Conditions. This topic is the design of modular machine tool for rough boring holes on two-side of gear box, which is used to rough boring 14 holes, which are on the left and right surface. This topic mainly design of general and right headstock. The system design includ the definite of the modular machine tool, the selecting of the structure plan and the completing of the technological drawing of the part, the general drawing of modular machine tool, drawing of cutter display and the efficiency card of manufacture. After arranging the gears ,we used the optimized design. The supplement processing diagram of the front side and behind side plate were also made. The intensity of the axises and gears was checked. The machine can satisfy the requirement of the design and the controlling precision was wholly improved. The modular machine tool uses the horizontal-type single location two-side processing plan, the processing and assembly technology capability is good, and it clamps conveniently, using Hydraulic-sliding unit, the cutting tool is the lengthened twist drill and boring composite knife, making the working procedure to be centralized. This modular mechanical tool has such advantages: it is high efficiency, the cost is low, the processing precision is high, it is easy to operate, it reduces the workers labor intensity, and it enhance the productivity.Key word: Modular machine tool; Boring hole; Drill hole. 毕业设计任务书课题：箱体双面粗镗床总体设计及右主轴箱设计专业机械设计制造及其自动化学生姓名季乙铭班级 B机制051 学号 0510110126 指导教师朱效波专业系主任刘道标发放日期 2009年2月26日一、设计内容对台变速箱双面粗镗床总体设计及右主轴箱进行设计。主要内容有：1总体设计1）制定工艺方案，确定机床配置型式及结构方案。2）三图一卡设计，包括：(a) 被加工零件工序图， (b) 加工示意图，(c) 机床联系尺寸图， (d) 生产率计算卡。 2左主轴箱设计(a) 主轴箱的装配图，(b) 箱体零件图，(c) 其它零件图，(d) 有关计算、校核等。二、设计依据1课题来源：盐城市宝利来精密机械制造成有限公司2产品名称：变速箱体双面粗镗床3被加工零件：变速箱箱体4工件材料：HT2005加工内容：按图要求钻11.65,14.7,18孔，粗镗71，77、79、81、87、89孔；6、机床设计为双面卧式结构，夹具装在中心底座上，两侧为钢性镗头装在HY40B液压滑台上，此滑台装在CC40侧底座上。7. 生产纲领：大批大量。8批量：本机床设计、制造一台三、设计要求1机床应能满足加工要求，保证加工精度；2机床应运转平稳，工作可靠，结构简单，装卸方便，便于维修、调整； 3机床尽量采用通用件，以便降低制造成本；4机床各动力部件用电气控制。5设计图样总量：折合成A0幅面在3张以上；工具要求：应用计算机软件绘图。过程要求：装配图需提供手工草图。6毕业设计说明书按照学校规定的格式规范统一编排、打印，字数不少于1万字。7查阅文献资料10篇以上，并有不少于3000汉字的外文资料翻译；8到相关单位进行毕业实习，撰写不少于3000字实习报告；9撰写开题报告四、毕业设计物化成果的具体内容及要求1、设计成果要求： 1）毕业设计说明书 1 份2）被加工零件工序图 1 张3）加工示意图 1 张4）机床联系尺寸图 1 张5）生产率计算卡 1 张6）主轴箱总装配图 1 张7）箱体零件图 1 张8）其它零件图不少于7张2、外文资料翻译（英译中）要求1）外文翻译材料中文字不少于3000字。2）内容必须与毕业设计课题相关；3）所选外文资料应是近10年的文章，并标明文章出处。五、毕业设计（论文）进度计划起讫日期工作内容备注3月8日3月9日布置任务 3月10日3月22日调查研究，毕业实习3月23日4月5日方案论证，总体设计4月6日4月19日技术设计（部件设计）4月20日5月14日工作设计（零件设计）5月15日5月31日撰写毕业设计说明书6月1日6月4日毕业设计预答辩6月5日6月12日修改资料6月13日6月15日评阅材料6月16日6月18日毕业答辩6月19日6月21日材料整理装袋六、主要参考文献：1. 丛凤廷组合机床设计（第二版）M上海：上海科技出版社，19942. 谢家瀛组合机床设计参考手册M北京：机械工业出版社，19943. 大连组合机床研究所组合机床设计（第一分册）M.北京：机械工业出版社，19754. 大连组合机床研究所组合机床设计参考图册M北京：机械工业出版社，19755. 姚永明非标准设备设计M上海：上海交通大学出版社，19996. 金振华组合机床及其调整与使用M北京：机械工业出版社，19907. 东北重型机械学院机床夹具设计手册（第二版）M上海：上海科技出版社，19888. 刘文剑夹具工程师手册M哈尔滨：黑龙江科技出版社，19879. 杨黎明机床夹具设计手册M北京：国防工业出版社，1996七、其他八、专业系审查意见系主任：年月日九、机械工程学院意见院长：年月日5 毕业实习报告专业机械设计制造及其自动化学生姓名季乙铭班级 B 机制 051 学号 0510110126 指导教师朱效波日期 2009年3月14日毕业实习报告一、概述这次为期两周的生产见习是我们参与实践活动的很重要的一部分，在老师的带领下我们见习了江苏江淮动力股份有限公司。可以说我们在这两周的实习中学到了很多在课堂没学到的知识,受益匪浅。生产实习是我们机械制造专业知识结构中不可缺少的组成部分，并作为一个独立的项目列入专业教学计划中的。其目的在于通过实习使学生获得基本生产的感性知识，理论联系实际，扩大知识面；同时专业实习又是锻炼和培养学生业务能力及素质的重要渠道，培养当代大学生具有吃苦耐劳的精神，也是学生接触社会、了解产业状况、了解国情的一个重要途径，逐步实现由学生到社会的转变，培养我们初步担任技术工作的能力、初步了解企业管理的基本方法和技能；体验企业工作的内容和方法。这些实际知识，对我们学习后面的课程乃至以后的工作，都是十分必要的基础。二、实习过程江苏江淮动力股份有限公司是高科技民营企业重庆东银集团旗下专业生产中、小功率发动机的大型企业，位居中国企业500强、中国农机行业上市公司之列。公司历史悠久，创建于1945年，1959年开始生产发动机。现有员工3000人，年销售收入21亿元。公司长期注重技术创新，投资亿元建成省级企业技术中心和国家级博士后科研工作站，建有具有国际先进水平的CAD/CAM/CAT（计算机辅助设计、制造、测试）网络，拥有行业中以三维激光扫描仪、三维激光成型机等先进设备和计算机软件为代表的RP技术，并积极引进应用同步开发、虚拟设计、快速原型制造、反求工程等高新技术改造传统产业和传统产品，确立了企业在行业技术进步方面的领先地位，逐步形成了具有自主版权和江动特色的节能单缸机、轻型多缸机、通用汽油机、小马力单缸机和拖拉机、发电机组（柴、汽油）等六大系列，400多个品种的优化产品结构，柴、汽油发动机都有代表品种通过美国EPA、CARB认证。“江动”产品以其严格的合乎国际规范的质量体系和成熟完善的服务保证体系，通过了2000版ISO9001国际质量标准认证，在国内外市场享有很高的声誉，产品覆盖全国30个省、市和自治区，同时远销欧美亚非等40多个国家和地区，年产销各类发动机超百万台，出口创汇5300万美元，出口创汇连续九年雄居全国同行第一。“江动”产品曾荣获国家质量金质奖，被确定为江苏省重点名牌产品、国家产品质量免检产品，“JD”商标为中国驰名商标，“江动“牌发动机被评为“中国名牌产品”。三、实习内容公司倡导“人才、创新、最强者”的核心理念，承诺以一流的产品、高效优质的服务，全力满足国内外广大客户的需求，力争35年内成为行业领导者，实现 “国内领先、世界一流”的战略发展目标。对于任何机械厂，安全始终是重中之重，所以在实习老师的带领下，首先对我们进行了一些安全教育和以及在实习过程中的安全事项和需注意的项目。比如在进加工车间时必须穿长裤；禁止在厂里吸烟，进厂后衣服不准敞开，外套不准乱挂在身上，不得背背包进厂；人在厂里不要成堆，不要站在生产主干道上；在没有实习老师的允许情况下，不准乱按按扭、开关等相关安全条例。在“江动”的实习中我们主要参观了柴油机的加工制造，每个柴油机都是有很多部件组成的，我们重点参观了零部件制造过程，同时学到很多有关机械行业的实际知识：毛坯选择。首先我们来到了零件的原始毛坯加工车间，在老师的指导作用下，我们了解到了下面知识，零件一般是由毛胚加工而成。而在现有的生产条件下，毛胚主要有铸件，锻件和冲压件等几个种类。铸件是把熔化的金属液浇注到预先制作的铸型腔中，待其冷却凝固后获得的零件毛胚。在一般机械中，铸件的重量大都占总机重量的50%以上，它是零件毛胚的最主要来源。铸件的突出优点是它可以是各种形状复杂的零件毛胚，特别是具有复杂内腔的零件毛胚，此外，铸件成本低廉。据指导我们实习的师傅说，我们厂主要就是靠这种方式制作毛坯。但其缺点是在其生产过程中，工序多，铸件质量难以控制，铸件机械性能较差，而锻件是利用冲击力或压力使用，加热后的金属胚料产生塑性变形，从而获得的零件毛胚。锻件的结构复杂程度往往不及铸件。但是，锻件具有良好的内部组织，从而具有良好的机械性能。所以用于做承受重载和冲击载荷的重要机器零件和工具的毛胚，冲压件是利用冲床和专用模具，使金属板料产生塑性变形或分离，从而获得的制体。冲压通常是在常温下进行，冲压件具有重量轻，刚性好，尺寸精度高等优点，在很多情况下冲压件可直接作为零件使用。加工。来到加工车间，这里给我的第一感觉就是太大了车间共分为五部分，分别为车削加工，铣削及其他加工，钳工，数控加工，焊接，几乎是涵盖机械加工的各个方面，大概有五六百人同时在里面进行各种零件加工，虽然我们在学校的时候也进行过金工实习，做过一些零件，对机床也有一定认识，但是真的处于那种加工零件的气氛下，有很大的不同，一是我们学校的机床都是有一定年代的，很少近年出来的新型加工机床二是在速度上，我们的加工速度也太慢了，加工同一个零件，我们需要的时间大概是这些加工师傅的五六倍，根本不能进行工业化的生产。在此次对加工车间的认识过程中，我更加明白了机械加工一些流程；胚料-划线-刨床(工艺上留加工余量)-粗车-热处理,调质-车床半精加工-磨-齿轮加工-淬火(齿面)-磨面；齿轮零件加工工艺:粗车-热处理-精车-磨内孔-磨芯,轴端面-磨另一端面-滚齿-钳齿-剃齿-铡键槽-钳工-完工。装配。任何机器都是有一个又一个零件装配而来，在装配车间，这里大概有接近一百多人在进行零件的收集和装配，以及包装，再发送至储货厂，在这个车间，工人师傅首先将起所收集的零件进行飞类，一便于进行组装，确定装配方法，装配顺序，所需工具；再进行清洗零件，去除油污，锈蚀，涂油，确保机器组装以后，表面整洁美观。在产品装配完成以后，还要对零件各方面进行调试，检查运动件的灵活性，密封性等性能，再转箱入库。质保，销售和售后处理。最后，我们来到质检部门，他们主要是对所生产出来的产品进行随机性的抽查，记录其数据，并返回到加工车间，对产品进行修正和修改，更好的生产储合格产品。至于销售部分，据销售相关部门介绍，由于该企业采取的订单式生产，所以销路一路看好。四分析这次实习极大地丰富了自己关于零件加工工艺的知识，拓展了自己的知识面。在实习中，感触最深的是了解了数控机床在机械制造业中的重要性，它是电子信息技术和传统机械加工技术结合的产物，它集现代精密机械、计算机、通信、液压气动、光电等多学科技术为一体，具有高效率、高精度、高自动化和高柔性等特点，是尖端工业所不可缺少的生产设备。目前我国绝大部分数控机床都是出自国外先进制造商，无论在数量上，精度，性能指标上，中国制造业都远远落后于发达国家，需要我们奋起直追。五、实习感想为期两周的实习结束了，在这期间我们总共在五个单位进行参观实习，在老师和工厂技术人员的带领下看到了很多也学到了很多。让我对原先在课本上许多不很明白的东西在实践观察中有了新的领悟和认识。在这个科技时代中，高技术产品品种类繁多，生产工艺、生产流程也各不相同，但不管何种产品，从原料加工到制成产品都是遵循一定的生产原理，通过一些主要设备及工艺流程来完成的。因此，在专业实习过程中，首先要了解其生产原理，弄清生产的工艺流程和主要设备的构造及操作。其次，在专业人员指导下，通过实习过程见习产品的设计、生产及开发等环节，初步培养我们得知识运用能力。概括起来有以下几方面：1.了解了当代机械工业的发展概况，生产目的、生产程序及产品供求情况。2.了解了机械产品生产方法和技术路线的选择，工艺条件的确定以及流程的编制原则。3.了解了机械产品的质量标准、技术规格、包装和使用要求。4.在企业员工的指导下，见习生产流程及技术设计环节，锻炼自己观察能力及知识运用能力。5.社会工作能力得到了相应的提高,在实习过程中，我们不仅从企业职工身上学到了知识和技能，更使我们学会了企业中科学的管理方式和他们的敬业精神。感到了生活的充实和学习的快乐，以及获得知识的满足。真正的接触了社会，使我们消除了走向社会的恐惧心里，使我们对未来充满了信心，以良好的心态去面对社会。同时，也使我们体验到了工作的艰辛，了解了当前社会大学生所面临的严峻问题，促使自己努力学习更多的知识，为自己今后的工作奠定良好的基础。6.增进了我们的师生感情，从这次生产实习的全过程来看，自始至终我们都服从老师的安排，严格要求自己，按时报到，注重安全。本次实习使我第一次亲身感受了所学知识与实际的应用，理论与实际的相结合，让我们大开眼界，也算是对以前所学知识的一个初审吧！这次生产实习对于我们以后学习、找工作也真是受益菲浅。在短短的一个星期中，让我们初步让理性回到感性的重新认识，也让我们初步的认识了这个社会，对于以后做人所应把握的方向也有所启发！二九年三月生产率计算卡图号YGZJ003毛坯种类铸件名称减速箱体毛坯重量材料HT200硬度HBS187-251工序名称变速箱体双面卧式钻镗组合机床工序号序号工步名称被加工零件数量加工直径mm工作行程mm切削速度m/min转速r/min进刀量工时(min)进给量(mm/r)进给速度(mm/min)机加工时间辅助时间共计1 安装工件及夹紧工件11.51.52 左滑台快进10010060000.0160.0163 左多轴箱工进（镗孔1）601565.93500.15600.250.25镗孔27013.576.93500.15600.2250.225镗孔37811.585.73500.15600.1920.192钻孔14.75818.64100.15600.970.974左滑台快退30030060000.050.05备注左右同时加工总计3.203单件工时3.203分/件机床生产率18.73件/时机床负荷率毕业设计开题论证报告专业机械设计制造及其自动化学生姓名季乙铭班级 B机制051 学号 0510110126 指导教师朱效波完成日期 2009年3月31日课题名称：箱体双面粗镗床总体设计及右主轴箱设计一、课题来源、课题研究的主要内容及国内外现状综述课题来源: 盐城市宝利来精密机械制造有限公司课题研究的主要内容: 此次课题需设计一个加工变速箱体的专用机床，目的就是通过设计有关机械设计，机械加工的相关知识进行全面的复习和掌握，学习并掌握有关机械相关软件，能够自己独立设计。1产品名称：变速箱体双面粗镗床2被加工零件：变速箱箱体3工件材料：HT2004加工内容：按图要求钻11.65,14.7,18孔，粗镗71，77、79、81、87、89孔；5机床设计为双面卧式结构，夹具装在中心底座上，两侧为钢性镗头装在HY40B液压滑台上，此滑台装在CC40侧底座上。6生产纲领：大批量7批量：本机床设计、制造一台国内外现状综述: 近年来，随着我国的机床工业的迅速发展，人们开始越来越广泛地重视机床的工作效率，加工精度，并要求机床设计合理、结构简单、性能可靠、操作简单，调整维修方便。新型的试样加工设备对传统的试样加工方式提出了挑战。试样加工面临着多种选择。认识专用设备，研制专用设备，开发专用设备尤其对批量试样加工是今后重要的发展方向。加工工艺落后、机床设备老化、加工速度缓慢是当前我国试样加工行业的现状。存在这种状况，是因为有很多的先进技术没有引进到试样加工行业中。通过与使用两种专用设备对比可以看出新旧加工方式的差别。组合机床未来的发展将更多的采用调速电动机和滚珠丝杠等传动，以简化结构、缩短生产节拍；采用数字控制系统和主轴箱、夹具自动更换系统，以提高工艺可调性；以及纳入柔性制造系统等。二、本课题拟解决的问题加工变速箱体双面镗床右主轴箱，需考虑刀具如何布局，如何配置。传动标准件、通用件的选择，以及相关的强度校核、刚度校核、局部结构设计问题的方案确定。还要考虑到生产效率；经济性；生产周期等等问题。三、解决方案及预期效果解决方案：对变速箱体进行了工艺分析，确定了机床配置型式，并选择了刀具及合适的切削用量，对切削力、切削扭矩、切削功率进行了计算，从而确定动力箱电机功率等，完成了总体设计。根据图纸要求变速箱体双面镗床右主轴箱刀具一次要加工两个不同直径的孔，需进行多刀多轴设计。预期效果：机床应能满足加工要求，保证加工精度，工作时应运转平稳，工作可靠，结构简单，装卸方便，便于维修、调整，各动力部件用电气控制。设计时应尽量采用通用件，以便降低制造成本。四、课题进度安排3月1日3月14日毕业实习阶段。毕业实习，查阅资料，到多个公司实践，撰写实习报告。3月15日3月31日开题阶段。提出总体设计方案及草图，填写开题报告。4月1日5月14日设计初稿阶段。完成总体设计图、部件图、零件图。5月15日5月31日中期工作阶段。完善设计图纸，编写毕业设计说明书，中期检查。6月1日6月4日毕业设计预答辩。6月5日6月12日毕业设计整改。图纸修改、设计说明书修改、定稿，材料复查。6月13日6月15日毕业设计材料评阅。6月16日6月18日毕业答辩。6月19日6月21日材料整理装袋。五、指导教师意见签名年月日六、专业
