　　　在传统的工业生产中，工人生产的劳动强度大、劳动量大，严重影响生产效率的提高。随着当今科技的发展，工业生产中冲压模具的使用已经越来越引起人们的重视，而被大量应用到工业生产中来。冲压模具的自动送料技术也投入到实际的生产中，冲压模具可以大大的提高劳动生产效率，减轻工人负担，具有重要的技术进步意义和经济价值。

　　　本文介绍了级进模冷冲压成形过程，并且简要分析了坯料形状、尺寸，排样、裁板方案，冲压工序性质、数目和顺序的确定。进行了工艺力、压力中心、模具工作部分尺寸及公差的计算，并设计出模具。还具体分析了模具的主要零部件（如凸、凹模、卸料装置、垫板、凸模固定板等）的设计与制造，冲压设备的选用，凸、凹模间隙调整和编制一个重要零件的加工工艺过程。列出了模具所需零件的详细清单，并给出了合理的装配图。通过充分利用现代模具制造技术对传统机械零件进行结构改进、优化设计、优化工艺方法能大幅度提高生产效率，这种方法对类似产品具有一定的借鉴作用。

关键词：电池弹片；级进模

第1章绪论1

1.1 模具行业的发展现状及市场前景1

1.2 冲压工艺介绍1

1.3 冲压工艺的种类2

1.4 冲压行业阻力和障碍与突破3

第2章冲裁件的工艺分析6

2.1 工件材料6

2.2 工件结构形状6

2.3 工件尺寸精度6

2.4 工件展开长度计算7

第3章冲裁工艺方案的确定及模具的结构形式8

3.1 冲裁工艺方案的确定8

3.2 模具结构形式的确定9

第4章模具总体设计10

4.1 模具类型的选择10

4.2 操作方式10

4.3 卸料、出件方式10

4.3.1 卸料方式10

4.3.2 出件方式10

4.4 确定送料方式10

4.5 确定导向方式11

第5章模具设计计算12

5.1 排样、计算条料宽度、确定步距、材料利用率12

5.1.1 排样方式的选择12

5.1.2 计算条料宽度12

5.1.3 确定步距14

5.1.4 计算材料利用率14

5.2 冲压力的计算15

5.2.1 冲裁力和弯曲力的计算15

5.2.2 卸料力的计算17

5.3 压力中心的确定18

5.4 模具刃口尺寸的计算19

5.4.1 冲孔模中凸模的尺寸及制造精度19

5.5 模具弯曲部分工作尺寸计算20

5.5.1 凸、凹模的间隙20

5.5.5 U形弯曲处的凸、凹模工作部分尺寸及公差21

第6章主要零部件设计23

6.1 工作零部件的结构设计23

6.1.1 凹模洞的类形23

6.1.2凹模的外形尺寸23

6.1.3 模具的其它零件24

第7章校核模具闭合高度及压力机有关参数29

7.1 校核模具闭合高度29

7.2 冲压设备的选定29

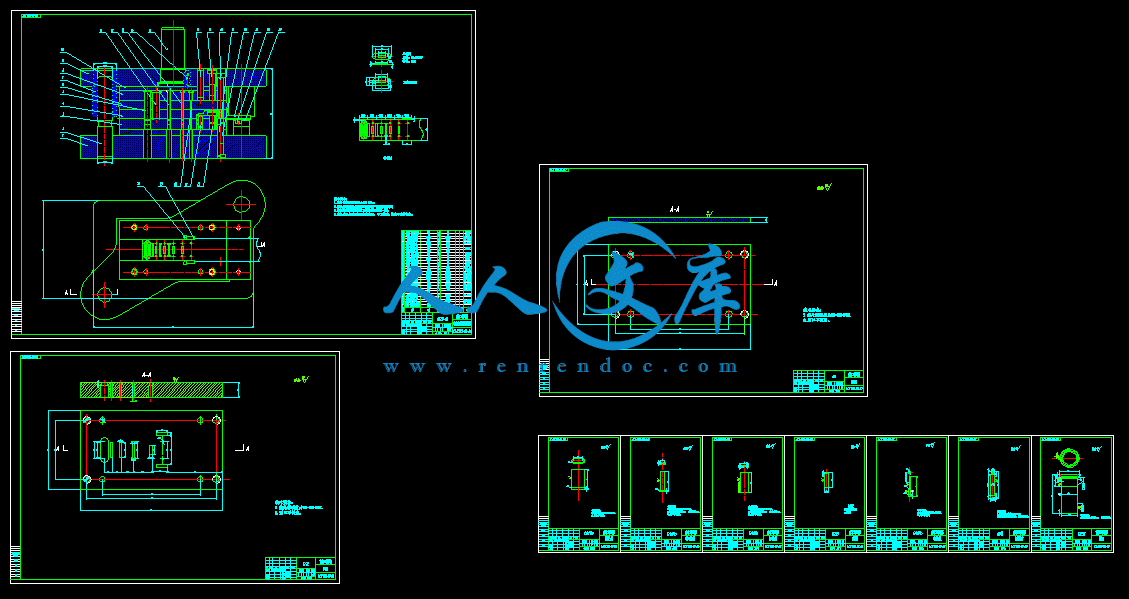

第8章设计并绘制模具总装图30

8.1绘制模具装配图30

8.2模具结构的组成30

第9章模具的安装调试32

9.1 模具的安装调试32

9.1.1确定装配方法和装配顺序32

9.1.2装配要点32

第10章总结33

致谢34

参考文献35

工件材料

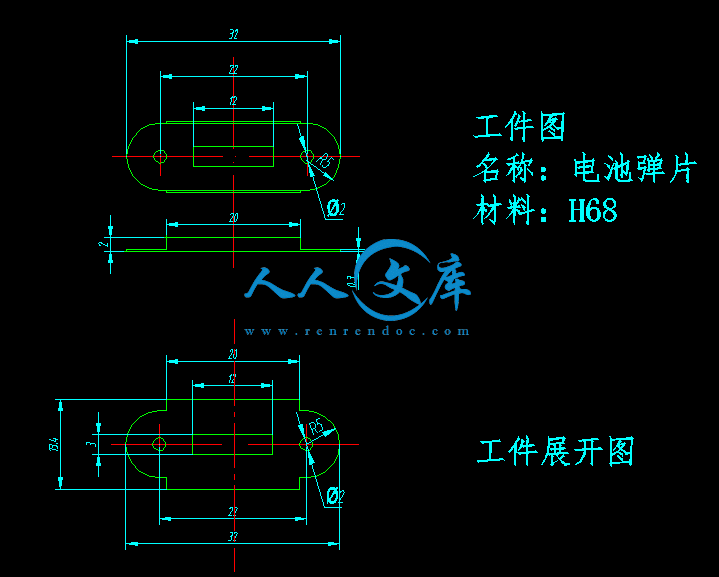

　　　由图1.1分析知：此工件材料采用黄铜，生产批量为大批量，需要用模具进行生产。由于该零件有2个Ф2mm和一个3×12的长方形孔，而且有直线、圆弧组成的轮廓外形，因而模具包含有冲孔、落料工序。对于2小孔，由于孔径大于或者等于料厚，不属于深孔冲裁，因此在模具设计时没有必要对冲孔小凸模采取适当保护措施加以保护，也没有必要对凸模进行强度校验。从材质上看，冲裁材料铜母线为黄铜，属低强度、高延伸性、高延伸率、塑性及流动性好的软材料，有利于成型，总体来说，该零件冲压工艺性较好。

2.2 工件结构形状

　　　工件结构形状相对简单，圆形弯曲，有一个圆形孔，孔与边缘之间的距离满足要求，料厚为0.3mm满足许用壁厚要求（孔与孔之间、孔与边缘之间的壁厚），可以冲裁加工。

2.3 工件尺寸精度

　　　根据零件图上所注尺寸，工件要求不高，尺寸精度要求较低，采用IT14级精度，普通冲裁完全可以满足要求。

　　　根据以上分析：该零件冲裁工艺性较好，综合评比适宜冲裁加工。



内容简介：: 南京工程学院毕业设计任务书江苏财经学院数控加工与模具设计专业设计题目电池弹片级进模设计学生姓名李川班级 10模具（本）起止日期 2012.02.6-4.26 指导教师唐义锋教研室主任赫英岐发任务书日期 2012年1月6日1.毕业设计的原始数据：(1)产品图及其技术要求； (2)生产批量：大批量。2.毕业设计(论文)的内容和要求(包括技术要求、图表要求以及工作要求等)： (1)绘制产品零件图；(2)查阅资料并就自己承当的课题方向写出开题报告（严格按统一格式）；(3)完成产品的工艺设计及模具设计并绘制模具及模具零件的工程图；(4)按规定格式和要求用Word打印设计说明书一份；(5)用PowerPoint或其它软件制作答辩提纲一份。3.毕业设计应完成的技术文件：(1)产品零件图；(2)开题报告（格式见校园网）； (3)模具装配图及各零件图；(4)设计计算说明书；(5)上述所有文档的刻录光盘一张。4.主要参考文献：(1) 徐政坤主编，冲压模具及设备。北京，机械工业出版社，2010(2) 曲波主编，互换性与技术测量。西安电子科技大学出版社，2007(3) 杨玉萍主编，机械制图与AutoCAD，北京机械工业出版社，2009(4) 杂志期刊：中国机械工程，锻压技术，模具工业等,2008(5) 电子资料查询：Google，Baidu，校园网上的电子阅览室等。5.毕业设计(论文)进度计划(以周为单位)：起止日期工作内容备注第1-2周（01.08-01.21）1、熟悉课题，查阅并收集有关资料，为写开题报告做准备；2、绘制产品零件图；3完成工艺性分析，提出设计方案；检查零件图和方案第3-6周（01.22-02.18）1、写出开题报告初稿。2、完成工艺计算；3、完成模具零件结构形式确定及设计，选择设备。检查开题报告第7-8周（02.19-03.03）1、第8周完成开题报告的最后定稿；2、绘制模具草图检查开题报告与模具结构草图第9-12周（03.04-03.31）绘制模具装配图及各设计件零件图检查图（电子版）第13-15周（03.01-03.21）编写设计说明书检查设计说明书第16周（03.22-03.28）打印毕业设计资料并准备答辩检查答辩PPT教研室审查意见：室主任 2012年2月8 日学院审查意见：教学院长 2012年2月12 日总结本次毕业设计让我系统地巩固了大学几年的学习课程，通过毕业设计使我更加了解到模具加工在实际生产中的重要地位。设计我们历时三个月，系统地巩固了如：塑料模具与冲压模具、机械制图、模具加工工艺等许多课程。从分析零件图到模具的设计与装配图的绘制，在指导老师的带领下，每一个环节都是我自己设计制作的。在这次毕业设计中通过参考、查阅各种有关模具方面的资料，特别是模具在实际中可能遇到的具体问题，使我在这短暂的时间里，对模具的认识有了一个质的飞跃。使我对冲压模具设计的整个过程，主要零件的设计，主要工艺参数的计算，模具的总体结构设计及零部件的设计等都有了进一步的理解和掌握。模具在当今社会生活中运用得非常广泛，掌握模具的设计方法对我们以后的工作和发展有着十分重要的意义。总之，本次毕业设计，是我认真的结果，也是我架起“工作”的关键一步，验了我大学几年学习的成果，文中上述所有内容主要是在讲述模具设计的整个过程，利用对零件图形的工艺性分析，设计出适合加工零件的模具，以达到生产要求，提高生产效率，零件的冲裁工艺性分析、模具结构的确定是模具设计的重要内容，只要合理就可以保证其加工精度及其各项指标要求。通过这次模具设计及编制其说明书，增加了不少专业方面的知识，提高了动脑、动手的能力。只实践也理论相结合才能达到规定的各项性能指标。南京工程学院高等教育自学考试毕业生学士学位申请表承办学院江苏财经职业技术学院专业数控加工与模具设计姓名李川性别男身份证号32032219890217505X联系电话15152824265准考证号088810202017班级10模具（本）入学年月2010年 5 月毕业年月2012年 9 月外语情况国家大学英语四级考试成绩达到授予标准国家组织的本科段自学考试英语成绩达70分及以上本科毕业证书编号拟申报学士学位科类名称工学学士申报材料目录1、学习成绩单2、“外语情况”栏目中材料原件及复印件3、身份证复印件4、在校期间无违纪（如考试作弊等）行为承办学院盖章年月日南京工程学院自考办推荐意见：（盖章）年月日学位证书号码：南京工程学院毕业设计开题报告课题名称：电池弹片级进模设计学生姓名：李川指导教师：唐义锋所在学院：江苏财经职业技术学院专业名称：数控加工与模具设计南京工程学院2012年 2月 28日说明1根据教育部对毕业设计（论文）的评估标准，学生必须撰写毕业设计（论文）开题报告，由指导教师签署意见、教研室审查，系教学主任批准后实施。2开题报告是毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一。学生应当在毕业设计（论文）工作前期内完成，开题报告不合格者不得参加答辩。3毕业设计开题报告各项内容要实事求是，逐条认真填写。其中的文字表达要明确、严谨，语言通顺，外来语要同时用原文和中文表达。第一次出现缩写词，须注出全称。4本报告中，由学生本人撰写的对课题和研究工作的分析及描述，应不少于2000字，没有经过整理归纳，缺乏个人见解仅仅从网上下载材料拼凑而成的开题报告按不合格论。5开题报告检查原则上在第8周完成，各系完成毕业设计开题检查后，应写一份开题情况总结报告。学士学位毕业设计(论文)开题报告学生姓名李川学号088810202017专业数控加工与模具设计指导教师姓名唐义锋职称教授所在学院江苏财经职业技术学院课题来源自拟课题课题性质工程设计课题名称电池弹片级进模设计毕业设计的内容和意义1.主要内容本次毕业设计主要是针对产品结构特性完成其成形工艺及模具设计，具体地说需要完成如下各项任务：（1）绘制产品零件图（二维和三维）；（2）查阅资料并就自己承当的课题方向写出开题报告；（3）完成产品的工艺设计及模具设计并绘制模具及模具零件的工程图；（4）按规定格式和要求用Word打印毕业设计（论文）一份；（5）用PowerPoint或其它软件制作答辩提纲一份；如图（1）2.意义毕业设计是对即将步入社会的我们设计能力的一次全面考核，是从学习书本知识向实际操作过渡的一个重要阶段，目的在于培养我们独立思考、动手以及解决问题的能力。从选定的课题入手，首先要仔细分析产品零件图，只有对产品结构、材料性能有了透彻的了解，才能进行初步设计，并逐层展开。最重要的我们能够独立思考与设计，在老师的指导与工具资料的帮助下，能够有更多的创造、更多属于自己的成果。四年中我们所学的一切专业知识都将在这里得到运用，这将是我们踏上工作道路的最后一次演练，更是理论与实际相结合的实战演练。文献综述冲压模水平状况冲压是通过模具使板材产生塑性变形而获得成品零件的一种成型工艺方法。冲压通常在冷态下进行，因此也称为冷冲压。冲压加工的原材料一般为板材或带材，故也称为板材冲压。冲压广泛应用于金属制品各行业中，尤其在汽车、仪表、军工、家用电器等工业中占有极其重要的地位。冲压成型需要研究工艺、设备和模具三类基本问题。板材冲压具有下列特点：（1）材料利用率高。（2）可加工薄壁、形状复杂的零件。（3）冲压件在形状和尺寸精度方面的互换性好。（4）能获得质量轻而强度高、钢性好的零件。（5）生产率高，操作简单，容易实现机械化和自动化。冲压模具制造成本高，因此适合于大批量生产。对于小批量生产、多品种生产，常采用简易冲模，同时引进冲压加工中心等新型设备，以满足市场求新求变的需求。板材冲压常用的金属材料有低碳钢、铜、铝、镁合金及高塑性的合金钢等。如前所述，材料形状有板材和带材。冲压设备有剪床和冲床。剪床是用来将板材剪切成具有一定形状的条料，以供后继工序使用，冲床可用于剪切及成形。1.1.2 国内外模具现状及发展趋势日本是世界第一大模具生产国。国内有多家世界闻名的机床制造业厂家，加工模具的高速加工中心、电加工机床、龙门铣床、精密磨床、数控系统等全都具备世界级名牌。优秀的机床制造业为模具制造奠定了坚实的基础，如在电子超精密模具中，集成电路、微型电机模具精度已达1m，处于世界领先地位。IT产业的产品更新很快，如手机开发制造周期为2个月，产品试制期为7天，一般7套模具150兆NC数据，两天就完成编程，计算机设计及制造技术都非常先进。发达的汽车工业促进了模具的发展。丰田汽车公司有专业模具设计人员近200名，制造人员1000多名，每年研制开发约10种轿车的整车模具2000套，从车身设计到新车批产的整车模具设计制造周期为1年，标准单套模具制造周期不超过4个月，这样的规模及生产能力在世界上也称得上是最大的汽车模具厂之一。或许是专业化的缘故，丰田仅自行制造车身内外覆盖件模具，其余40%由日本著名的荻原、宫津、富士等模具公文献综述司提供。日本模具专家曾强调模具加工五大要素：(1)设备；(2)CAD/CAM(刀具路径)；(3)CNC装置及伺服电机；(4)加工条件及材料选择；(5)技术人员能力。日本模具生产的总的发展趋势是，品种多样化变种变量生产；产品精密化高速、高效率、高精度加工；加工精细化微量切削、高速进给；开发短期化高硬材料直接加工，减少后继工序；绿色环境化无切削液干式切削加工。目前日本大约有12000家模具公司，其中雇员20人以下的占90%，占产值的40%。近年来，随着经济全球化、企业国际化的发展趋势，日本在海外投资了许多模具企业，把部分生产能力转移至国外。如在我国独资创建的无锡微研有限公司，拥有员工200余名，精密数控模具加工设备60多台，1998年模具产值已超过2亿元人民币。2000年3月合资成立的上海荻原模具有限公司总投资1455万美元，专业设计制造汽车冲压模具和大型覆盖件模具。改革开放以来，随着国民经济的高速发展，市场对模具的需求量不断增长。近年来，模具工业一直以15%左右的增长速度快速发展，模具工业企业的所有制成分也发生了巨大变化，除了国有专业模具厂外，集体、合资、独资和私营也得到了快速发展。浙江宁波和黄岩地区的“模具之乡”；广东一些大集团公司和迅速崛起的乡镇企业，科龙、美的、康佳等集团纷纷建立了自己的模具制造中心；中外合资和外商独资的模具企业现已有几千家。近年许多模具企业加大了用于技术进步的投资力度，将技术进步视为企业发展的重要动力。一些国内模具企业已普及了二维CAD，并陆续开始使用UG、Pro/Engineer、I-DEAS、Euclid-IS等国际通用软件，个别厂家还引进了Moldflow、C-Flow、DYNAFORM、Optris和MAGMASOFT等CAE软件，并成功应用于冲压模的设计中。文献综述参考文献1王孝培主编. 冲压手册M. 北京:机械工业出版社，1990、20-222姜奎华主编. 冲压工艺与模具设计M. 北京:机械工业出版社，1997、 60-623冲模设计手册编写组. 冲模设计手册M. 北京:机械工业出版社，1998、150-154 4钣金冲压工艺手册编委会编著. 钣金冲压工艺手册M. 北京:国防工业出版社，1989、167-1725冲压工艺及模具设计编写委员会. 冲压工艺及模具设计M. 北京:国防工业出版社，1993、54-556候义馨. 冲压工艺及模具设计M. 北京:兵器工业出版社，1994、 62-657卢险峰. 冲压工艺模具学M. 北京:机械工业出版社，1999、 44-468胡亚民. 材料成形技术基础M. 重庆:重庆大学出版社，2000、15-179刘湘云. 邹金统主编. 冷冲压工艺及模具设计M. 北京:航空工业出版社，1994、16-1710陈尖嗣. 郭景仪主编. 冲压模具设计与制造技术M. 北京:北京出版社，1991、 62-6511张鼎承主编. 冲压机械化与自动化M. 北京:机械工业出版社，1982、92-95 12张毅主编. 现代冲压技术M. 北京:国防工业出版社，1994、102-105 13许发樾主编. 模具标准应用手册M. 北京:机械工业出版社，1994、164-166 14Tomesani. L.Analy of a tension-drivenM. outsidein tube inversion Jouranl of Material Processing Technology, Vol.64,1997,pp.397-38615郭成等. 冲压件废次品的生产与防止200例M. 北京:机械工业出版社，120-122 16Pearce. R.Sheet Matal FormingM. Bristol、philadelphia:Adam hilger, c1991 研究内容1设计、研究思路本次设计按照工艺分析工艺方案确定模具结构设计的思路进行。2课题研究的主要内容此工件材料采用黄铜，生产批量为大批量，需要用模具进行生产。由于该零件有2个2mm和一个312的长方形孔，而且有直线、圆弧组成的轮廓外形，因而模具包含有冲孔、落料工序。对于2小孔，由于孔径大于或者等于料厚，不属于深孔冲裁，因此在模具设计时没有必要对冲孔小凸模采取适当保护措施加以保护，也没有必要对凸模进行强度校验。从材质上看，冲裁材料铜母线为紫铜，属低强度、高延伸性、高延伸率、塑性及流动性好的软材料，有利于成型，总体来说，该零件冲压工艺性较好。1）方案对比该工件包括落料、冲孔、弯曲、等基本工序可以采用以下三种工艺方案：方案一：落料-冲圆孔-方孔-再弯曲。单工序模生产。方案二：冲圆孔-冲方孔切边-弯曲-落料级进冲压。级进模生产。方案三：落料-冲孔-弯曲复合模冲压。复合模生产。2）方案分析方案一模具结构简单，制造周期短，但需要两副模具，成本高而生产效率低，难以满足大批量生产的要求。方案二只需一副模具，生产效率高，精度也能满足要求，模具制造工作量和成本比较高。适合大批量生产。方案三只需一副模具，制件精度和生产效率都较高，且工件最小壁厚大于凸凹模许用最小壁厚模具强度。通过对上述三种方案的分析比较，该工件的冲压生产采用方案二最佳。研究内容3解决的关键问题本课题采用UG进行三维造型，用AutoCAD进行二维绘图，通过对零件结构、尺寸、材料性能的深入了解，确定了初步的工艺方案，通过计算得出该零件所需原料尺寸，并考虑到弯曲带来的影响，决定了不同位置的孔的冲裁顺序，由此确定了完整的工艺方案。在零件结构尺寸设计中，由产品结构决定了凸模、凹模、固定板垫板等零件形状，模架采用中间导柱模架。4预期成果（1）产品零件二维图、三维造型图；（2）开题报告一份；（毕业设计的内容和意义、文献综述、研究内容、研究计划、特色与创新）（3）模具装配图及各零件图；（4）设计说明书一份及光盘。研究计划第1-2周 1、熟悉课题，查阅并收集有关资料，为写开题报告做准备； 2、绘制产品零件图； 3、完成工艺性分析，提出设计方案；第3-6周 1、写出开题报告初稿； 2、完成工艺计算； 3、完成模具零件结构形式确定及设计，选择设备；第7-8周 1、第4周完成开题报告的最后定稿； 2、绘制模具草图；第9-12周绘制模具装配图及各设计件零件图第13-15周编写设计说明书，打印并准备答辩第16周打印毕业设计资料并准备答辩特色与创新本模具设计中应用了大量的二维绘图软件和少量的三维立体软件,使产品更具直观性,便于设计和制造。指导教师意见指导教师签名：2012年3月2 日教研室意见主任签名：2012年3月5 日学院意见教学院长签名： 2012年3月5日南京工程学院毕业设计说明书(论文)作者：李川李川学号 088810202017088810202017 学院：江苏财经职业技术学院江苏财经职业技术学院专业：数控加工与模具设计数控加工与模具设计题目：电池弹片级进模设计电池弹片级进模设计指导者：评阅者： 2012 年 4 月淮安南京工程学院毕业设计说明书（论文）第 I 页I毕业设计说明书（论文）中文摘要摘要在传统的工业生产中，工人生产的劳动强度大、劳动量大，严重影响生产效率的提高。随着当今科技的发展，工业生产中冲压模具的使用已经越来越引起人们的重视，而被大量应用到工业生产中来。冲压模具的自动送料技术也投入到实际的生产中，冲压模具可以大大的提高劳动生产效率，减轻工人负担，具有重要的技术进步意义和经济价值。本文介绍了级进模冷冲压成形过程，并且简要分析了坯料形状、尺寸，排样、裁板方案，冲压工序性质、数目和顺序的确定。进行了工艺力、压力中心、模具工作部分尺寸及公差的计算，并设计出模具。还具体分析了模具的主要零部件（如凸、凹模、卸料装置、垫板、凸模固定板等）的设计与制造，冲压设备的选用，凸、凹模间隙调整和编制一个重要零件的加工工艺过程。列出了模具所需零件的详细清单，并给出了合理的装配图。通过充分利用现代模具制造技术对传统机械零件进行结构改进、优化设计、优化工艺方法能大幅度提高生产效率，这种方法对类似产品具有一定的借鉴作用。关键词：电池弹片；级进模南京工程学院毕业设计说明书（论文）第 I 页II毕业设计说明书（论文）外文摘要Abstract In the traditional industrial production, the labor intensity of production workers, labor capacity, seriously affect the production efficiency. With todays technology, the industrial production of stamping dies used in more and more attention has been paid already, and have been widely applied to industrial production in the past. Automatic feeding stamping technology into actual production, stamping dies can greatly improve labor productivity, reduce the burden on workers, has an important significance of technological progress and economic value. This article describes the composite cold die stamping process, and a brief analysis of the blank shape, size, nesting, cutting board program, the nature of the stamping process, number and sequence determination. For the technological edge, center of pressure, mold dimensions and tolerances of the working part of the calculation and design mold. Also detailed analysis of the major components of the mold (such as punch and die, discharging device, plate, fixed plate punch, etc.) design and manufacturing, stamping equipment selection, adjustment and preparation of punch and die clearance is an important part of the processing process . Lists the components required for a detailed list of die, and gives a reasonable assembly drawing. By taking advantage of modern technology on the traditional mold manufacturing mechanical parts for structural improvements, optimization, process optimization method can significantly improve production efficiency, this method has a similar product for reference. Keywords: battery which; progressive die 南京工程学院毕业设计说明书（论文）第 III 页目录第第 1 1 章章绪绪论论 .11.1 模具行业的发展现状及市场前景.11.2 冲压工艺介绍 .11.3 冲压工艺的种类 .21.4 冲压行业阻力和障碍与突破.3第第 2 2 章章冲冲裁裁件件的的工工艺艺分分析析 .62.1 工件材料 .62.2 工件结构形状 .62.3 工件尺寸精度 .62.4 工件展开长度计算 .7第第 3 3 章章冲冲裁裁工工艺艺方方案案的的确确定定及及模模具具的的结结构构形形式式.83.1 冲裁工艺方案的确定 .83.2 模具结构形式的确定 .9第第 4 4 章章模模具具总总体体设设计计 .104.1 模具类型的选择 .104.2 操作方式 .104.3 卸料、出件方式 .104.3.1 卸料方式 .104.3.2 出件方式 .104.4 确定送料方式 .104.5 确定导向方式 .11第第 5 5 章章模模具具设设计计计计算算 .125.1 排样、计算条料宽度、确定步距、材料利用率.125.1.1 排样方式的选择 .125.1.2 计算条料宽度 .125.1.3 确定步距 .145.1.4 计算材料利用率 .145.2 冲压力的计算 .155.2.1 冲裁力和弯曲力的计算.155.2.2 卸料力的计算 .175.3 压力中心的确定 .185.4 模具刃口尺寸的计算 .195.4.1 冲孔模中凸模的尺寸及制造精度 .195.5 模具弯曲部分工作尺寸计算.205.5.1 凸、凹模的间隙 .205.5.5 U 形弯曲处的凸、凹模工作部分尺寸及公差.21第第 6 6 章章主主要要零零部部件件设设计计 .23南京工程学院毕业设计说明书（论文）第 IV 页6.1 工作零部件的结构设计 .236.1.1 凹模洞的类形 .236.1.2 凹模的外形尺寸 .236.1.3 模具的其它零件 .24第第 7 7 章章校校核核模模具具闭闭合合高高度度及及压压力力机机有有关关参参数数.297.1 校核模具闭合高度 .297.2 冲压设备的选定 .29第第 8 8 章章设设计计并并绘绘制制模模具具总总装装图图 .308.1 绘制模具装配图.308.2 模具结构的组成.30第第 9 9 章章模模具具的的安安装装调调试试 .329.1 模具的安装调试 .329.1.1 确定装配方法和装配顺序 .329.1.2 装配要点 .32第第 1 10 0 章章总总结结 .33致致谢谢 .34参参考考文文献献 .35南京工程学院毕业设计说明书（论文）第 I 页1第 1 章绪论1.1 模具行业的发展现状及市场前景现代模具工业有 “不衰亡工业 ”之称。世界模具市场总体上供不应求，市场需求量维持在 600亿至650亿美元，同时，我国的模具产业也迎来了新一轮的发展机遇。近几年，我国模具产业总产值保持13%的年增长率（据不完全统计，2004年国内模具进口总值达到 600多亿，同时，有近 200个亿的出口），到2005年模具产值预计为 600亿元，模具及模具标准件出口将从现在的每年9000多万美元增长到 2005年的2亿美元左右。单就汽车产业而言，一个型号的汽车所需模具达几千副，价值上亿元，而当汽车更换车型时约有80%的模具需要更换。2003年我国汽车产销量均突破 400万辆，预计 2004年产销量各突破 500万辆，轿车产量将达到 260万辆。另外，电子和通讯产品对模具的需求也非常大，在发达国家往往占到模具市场总量的 20%之多。目前，中国 17000多个模具生产厂点，从业人数约 50多万。1999年中国模具工业总产值已达 245亿元人民币。工业总产值中企业自产自用的约占三分之二，作为商品销售的约占三分之一。在模具工业的总产值中，冲压模具约占 50%，塑料模具约占 33%，压铸模具约占6%，其它各类模具约占 11%。1.2 冲压工艺介绍冲压是靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件(冲压件)的成形加工方法。冲压和锻造同属塑性加工 (或称压力加工 )，合称锻压。冲压的坯料主要是热轧和冷轧的钢板和钢带。全世界的钢材中，有 6070%是板材，其中大部分是经过冲压制成成品。汽车的车身、底盘、油箱、散热器片，锅炉的汽包、容器的壳体、电机、电器的铁芯硅钢片等都是冲压加工的。仪器仪表、家用电器、自行车、办公机械、生活器皿等产品中，也有大量冲压件。冲压件与铸件、锻件相比，具有薄、匀、轻、强的特点。冲压可制出其他方法难于制造的带有加强筋、肋、起伏或翻边的工件，以提高其刚性。由于采用精密模具，工件精度可达微米级，且重复精度高、规格一致，可以冲压出孔、凸台等。南京工程学院毕业设计说明书（论文）第 I 页2冷冲压件一般不再经切削加工，或仅需要少量的切削加工。热冲压件精度和表面状态低于冷冲压件，但仍优于铸件、锻件，切削加工量少。冲压是高效的生产方法，采用复合模，尤其是多工位级进模，可在一台压力机上完成多道冲压工序，实现由带料开卷、矫平、冲裁到成形、精整的全自动生产。生产效率高，劳动条件好，生产成本低，一般每分钟可生产数百件。1.3 冲压工艺的种类冲压主要是按工艺分类，可分为分离工序和成形工序两大类。分离工序也称冲裁，其目的是使冲压件沿一定轮廓线从板料上分离，同时保证分离断面的质量要求。成形工序的目的是使板料在不破坯的条件下发生塑性变形，制成所需形状和尺寸的工件。在实际生产中，常常是多种工序综合应用于一个工件。冲裁、弯曲、剪切、拉深、胀形、旋压、矫正是几种主要的冲压工艺。冲压用板料的表面和内在性能对冲压成品的质量影响很大，要求冲压材料厚度精确、均匀；表面光洁，无斑、无疤、无擦伤、无表面裂纹等；屈服强度均匀，无明显方向性；均匀延伸率高；屈强比低；加工硬化性低。在实际生产中，常用与冲压过程近似的工艺性试验，如拉深性能试验、胀形性能试验等检验材料的冲压性能，以保证成品质量和高的合格率。模具的精度和结构直接影响冲压件的成形和精度。模具制造成本和寿命则是影响冲压件成本和质量的重要因素。模具设计和制造需要较多的时间，这就延长了新冲压件的生产准备时间。模座、模架、导向件的标准化和发展简易模具(供小批量生产 )、复合模、多工位级进模 (供大量生产 )，以及研制快速换模装置，可减少冲压生产准备工作量和缩短准备时间，能使适用于减少冲压生产准备工作量和缩短准备时间，能使适用于大批量生产的先进冲压技术合理地应用于小批量多品种生产。冲压设备除了厚板用水压机成形外，一般都采用机械压力机。以现代高速多工位机械压力机为中心，配置开卷、矫平、成品收集、输送等机械以及模具库和快速换模装置，并利用计算机程序控制，可组成高生产率的自动冲压生产线。在每分钟生产数十、数百件冲压件的情况下，在短暂时间内完成送料、冲压、出件、排废料等工序，常常发生人身、设备和质量事故。因此，冲压中的安全南京工程学院毕业设计说明书（论文）第 I 页3生产是一个非常重要的问题。 1.4 冲压行业阻力和障碍与突破阻力一：机械化、自动化程度低美国 680 条冲压线中有 70%为多工位压力机，日本国内250 条生产线有32%为多工位压力机，而这种代表当今国际水平的大型多工位压力机在我国的应用却为数不多；中小企业设备普遍较落后，耗能耗材高，环境污染严重；封头成形设备简陋，手工操作比重大；精冲机价格昂贵，是普通压力机的510 倍，多数企业无力投资阻碍了精冲技术在我国的推广应用；液压成形，尤其是内高压成形，设备投资大，国内难以起步。突破点：加速技术改造要改变当前大部分还是手工上下料的落后局面，结合具体情况，采取新工艺，提高机械化、自动化程度。汽车车身覆盖件冲压应向单机连线自动化、机器人冲压生产线，特别是大型多工位压力机方向发展。争取加大投资力度，加速冲压生产线的技术改造，使尽早达到当今国际水平。而随着微电子技术和通讯技术的发展使板材成形装备自动化、柔性化有了技术基础。应加速发展数字化柔性成形技术、液压成形技术、高精度复合化成形技术以及适应新一代轻量化车身结构的型材弯曲成形技术及相关设备。同时改造国内旧设备，使其发挥新的生产能力。阻力二：生产集中度低许多汽车集团大而全，形成封闭内部配套，导致各企业的冲压件种类多，生产集中度低，规模小，易造成低水平的重复建设，难以满足专业化分工生产，市场竞争力弱；摩托车冲压行业面临激烈的市场竞争，处于“优而不胜，劣而不汰”的状态；封头制造企业小而散，集中度仅39.2%。突破点：走专业化道路迅速改变目前 “大而全”、“散乱差”的格局，尽快从汽车集团中把冲压零部件分离出来，按冲压件的大、中、小分门别类，成立几个大型的冲压零部件制造供应中心及几十个小而专的零部件工厂。通过专业化道路，才能把冲压零部件做大做强，成为国际上有竞争实力的冲压零部件供应商。阻力三：冲压板材自给率不足，品种规格不配套南京工程学院毕业设计说明书（论文）第 I 页4目前，我国汽车薄板只能满足60%左右，而高档轿车用钢板，如高强度板、合金化镀锌板、超宽板 (1650mm 以上)等都依赖进口。突破点：所用的材料应与行业协调发展汽车用钢板的品种应更趋向合理，朝着高强、高耐蚀和各种规格的薄钢板方向发展，并改善冲压性能。铝、镁合金已成为汽车轻量化的理性材料，扩大应用已势在必行。阻力四：科技成果转化慢先进工艺推广慢在我国，许多冲压新技术起步并不晚，有些还达到了国际先进水平，但常常很难形成生产力。先进冲压工艺应用不多，有的仅处于试用阶段，吸收、转化、推广速度慢。技术开发费用投入少，导致企业对先进技术的掌握应用慢，开发创新能力不足，中小企业在这方面的差距更甚。目前，国内企业大部分仍采用传统冲压技术，对下一代轻量化汽车结构和用材所需的成形技术缺少研究与技术储备。突破点：走产、学、研联合之路我国与欧、美、日等相比，存在的最大的差距就是还没有一个产、学研联合体，科研难以做大，成果不能尽快转化为生产力。所以应围绕大型开发和产业化项目，以高校和科研单位为技术支持，企业为应用基地，形成产品、设备、材料、技术的企业联合实体，形成既能开发创新，又能迅速产业化的良性循环。阻力五：大、精模具依赖进口当前，冲压模具的材料、设计、制作均满足不了国内汽车发展的需要，而且标准化程度尚低，大约为 40%45%，而国际上一般在 70%左右。突破点：提升信息化、标准化水平必须用信息化技术改造模具企业，发展重点在于大力推广CAD/CAM/CAE一体化技术，特别是成形过程的计算机模拟分析和优化技术(CAE)。加速我国模具标准化进程，提高精度和互换率。力争2005 年模具标准件使用覆盖率达到 60%，2010 年达到 70%以上基本满足市场需求。阻力六：专业人才缺乏业内掌握先进设计分析技术和数字化技术的高素质人才远远不能满足冲压行业飞速发展的需要，尤其是摩托车行业中具备冲压知识和技术和技能的专业人南京工程学院毕业设计说明书（论文）第 I 页5才更为缺乏且大量外流。另外，众多合资公司由外方进行工程设计，掌握设计权、投资权，我方冲压技术人员难以真正掌握冲压工艺的真谛。突破点：提高行业人员素质这是一项迫在眉睫的任务，又是一项长期而系统的任务。振兴我国冲压行业需要大批高水平的科技人才，大批熟悉国内外市场、具有现代管理知识和能力的企业家，大批掌握先进技术、工艺的高级技能人才。要舍得花大力气，有计划、分层次地培养。南京工程学院毕业设计说明书（论文）第 I 页6第 2 章冲裁件的工艺分析本次设计冲压工件如下图，材料为黄铜，厚度为0.3mm。图 2.1 工件图2.1 工件材料由图 1.1 分析知：此工件材料采用黄铜，生产批量为大批量，需要用模具进行生产。由于该零件有 2 个 2mm 和一个 312 的长方形孔，而且有直线、圆弧组成的轮廓外形，因而模具包含有冲孔、落料工序。对于2 小孔，由于孔径大于或者等于料厚，不属于深孔冲裁，因此在模具设计时没有必要对冲孔小凸模采取适当保护措施加以保护，也没有必要对凸模进行强度校验。从材质上看，冲裁材料铜母线为黄铜，属低强度、高延伸性、高延伸率、塑性及流动性好的软材料，有利于成型，总体来说，该零件冲压工艺性较好。2.2 工件结构形状工件结构形状相对简单，圆形弯曲，有一个圆形孔，孔与边缘之间的距离满足要求，料厚为 0.3mm 满足许用壁厚要求（孔与孔之间、孔与边缘之间的壁厚），可以冲裁加工。2.3 工件尺寸精度南京工程学院毕业设计说明书（论文）第 I 页7根据零件图上所注尺寸，工件要求不高，尺寸精度要求较低，采用IT14级精度，普通冲裁完全可以满足要求。根据以上分析：该零件冲裁工艺性较好，综合评比适宜冲裁加工。2.4 工件展开长度计算一般折弯 :(R=0, =90) L=A+B+K （2.1）1. 当 0T0.3 时, K=02. 对于铁材 :(如 SPCC,SGCC,SECC,SECD,SPTE, SUS 等)a. 当 0.3T1.5 时, K=0.4Tb. 当 1.5T2.5 时, K=0.35T c. 当 T2.5 时, K=0.3T3. 对于其它有色金属材料如 AL,CU.当 T0.3 时, K=0.4T图 2.2 工件展开长度、工件厚度为 0.3mm，所以展开长度为： L=10+1.72=13.4mm如图 1.3 所示:图 2.3 工件展开图南京工程学院毕业设计说明书（论文）第 I 页8第 3 章冲裁工艺方案的确定及模具的结构形式3.1 冲裁工艺方案的确定方案一：落料-冲圆孔-冲方孔-弯曲。单工序模生产。方案二：冲圆孔-冲方孔切边-弯曲-落料级进冲压。级进模生产。方案三：落料 -冲孔-弯曲复合模冲压。复合模生产。表 3.1 各类模具结构及特点比较模具种类比较项目单工序模（无导向）（有导向）级进模复合模零件公差等级低一般可达 IT13IT10 级可达 IT10IT8 级零件特点尺寸不受限制厚度不受限制中小型尺寸厚度较厚小零件厚度0.26mm 可加工复杂零件，如宽度极小的异形件形状与尺寸受模具结构与强度限制，尺寸可以较大，厚度可达3mm零件平面度低一般中小型件不平直，高质量制件需较平由于压料冲件的同时得到了较平，制件平直度好且具有良好的剪切断面生产效率低较低工序间自动送料，可以自动排除制件，生产效率高冲件被顶到模具工作表面上，必须手动或机械排除，生产效率较低安全性不安全，需采取安全措施比较安全不安全，需采取安全措施模具制造工作量和成本低比无导向的稍高冲裁简单的零件时，比复合模低冲裁较复杂零件时，比级进模低南京工程学院毕业设计说明书（论文）第 I 页9适用场合料厚精度要求低的小批量冲件的生产大批量小型冲压件的生产形状复杂，精度要求较高，平直度要求高的中小型制件的大批量生产根据分析结合表分析：方案一模具结构简单，制造周期短，制造简单，但需要多副模具，成本高而生产效率低，难以满足大批量生产的要求。方案二只需一副模具，生产效率高，操作方便，精度也能满足要求，模具制造工作量和成本比较高。适合大批量生产。方案三只需一副模具，制件精度和生产效率都较高，且工件最小壁厚大于凸凹模许用最小壁厚模具强度也能满足要求。冲裁件的内孔与边缘的相对位置精度较高，板料的定位精度比方案二低，模具轮廓尺寸较小。通过对上述三种方案的分析比较，该工件的冲压生产采用方案二最佳。3.2 模具结构形式的确定级进模是指在条料的送料方向上，具有两个以上的工位，并在压力机的一次行程中，在不同的工位上同时完成两道或两道以上的冲压工序的冲模。级进模的定距方式有两种：挡料销定距和侧刃定距。本模具采用侧刃定距。侧刃代替了挡料销控制条料送进距离（步距），侧刃是特殊功用的凸模，其作用是在压力机每次冲压行程中，沿条料边缘切下一块长度等于送料近距的料边。在条料送进过程中，切下的缺口向前送进被侧刃挡块挡住，送进的距离即等于步距。南京工程学院毕业设计说明书（论文）第 I 页10第 4 章模具总体设计4.1 模具类型的选择由冲压工艺分析可知，采用级进模方式冲压，所以模具类型为级进模。4.2 操作方式零件的生产批量为大批量，但合理安排生产可用手动送料方式，既能满足生产要求，又可以降低生产成本，提高经济效益。4.3 卸料、出件方式4.3.1 卸料方式刚性卸料与弹性卸料的比较：刚性卸料是采用固定卸料板结构。常用于较硬、较厚且精度要求不高的工件冲裁后卸料。当卸料板只起卸料作用时与凸模的间隙随材料厚度的增加而增大，单边间隙取（ 0.20.5）t。当固定卸料板还要起到对凸模的导向作用时卸料板与凸模的配合间隙应该小于冲裁间隙。此时要求凸模卸料时不能完全脱离卸料板。主要用于卸料力较大、材料厚度大于2mm 且模具结构为倒装的场合。弹压卸料板具有卸料和压料的双重作用，主要用于料厚小于或等于2mm的板料由于有压料作用，冲件比较平整。卸料板与凸模之间的单边间隙选择（0.10.2）t,若弹压卸料板还要起对凸模导向作用时，二者的配合间隙应小于冲裁间隙。常用作落料模、冲孔模、正装复合模的卸料装置。工件平直度较高，料厚为 0.3mm 相对较薄，卸料力较小，弹压卸料模具比刚性卸料模具方便，操作者可以看见条料在模具中的送进动态，且弹性卸料板对工件施加的是柔性力，不会损伤工件表面，所以采用弹性卸料。4.3.2 出件方式因采用连续模生产，故采用向下落料出件。4.4 确定送料方式因选用的冲压设备为开式压力机且垂直于送料方向的凹模宽度B 小于送料方向的凹模长度 L 故采用横向送料方式，即由右向左（或由左向右）送料。4.5 确定导向方式南京工程学院毕业设计说明书（论文）第 I 页11方案一：采用对角导柱模架。由于导柱安装在模具压力中心对称的对角线上，所以上模座在导柱上滑动平稳。常用于横向送料级进模或纵向送料的落料模、复合模。方案二：采用后侧导柱模架。由于前面和左、右不受限制，送料和操作比较方便。因为导柱安装在后侧，工作时，偏心距会造成导套导柱单边磨损，严重影响模具使用寿命，且不能使用浮动模柄。方案三：四导柱模架。具有导向平稳、导向准确可靠、刚性好等优点。常用于冲压件尺寸较大或精度要求较高的冲压零件，以及大量生产用的自动冲压模架。方案四：中间导柱模架。导柱安装在模具的对称线上，导向平稳、准确。但只能一个方向送料。根据以上方案比较并结合模具结构形式和送料方式，为提高模具寿命和工件质量，该级复合模采用对角侧导柱模架的导向方式，即方案一最佳。第 5 章模具设计计算南京工程学院毕业设计说明书（论文）第 I 页125.1 排样、计算条料宽度、确定步距、材料利用率5.1.1 排样方式的选择方案一：有废料排样沿冲件外形冲裁，在冲件周边都留有搭边。冲件尺寸完全由冲模来保证，因此冲件精度高，模具寿命高，但材料利用率低。方案二：少废料排样因受剪切条料和定位误差的影响，冲件质量差，模具寿命较方案一低，但材料利用率稍高，冲模结构简单。方案三：无废料排样冲件的质量和模具寿命更低一些，但材料利用率最高。通过上述三种方案的分析比较，综合考虑模具寿命和冲件质量，该冲件的排样方式选择方案一为佳。考虑模具结构和制造成本有废料排样的具体形式选择直排最佳。5.1.2 计算条料宽度搭边的作用是补偿定位误差，保持条料有一定的刚度，以保证零件质量和送料方便。搭边过大，浪费材料。搭边过小，冲裁时容易翘曲或被拉断，不仅会增大冲件毛刺，有时还有拉入凸、凹模间隙中损坏模具刃口，降低模具寿命。搭边值通常由表 5.1.2(a)所列搭边值和侧搭边值确定。根据零件形状，查表 5.1.2(a)，并考虑到工件的切边，工件之间搭边值a=1.5mm, 工件与侧边之间搭边值取 a1=2mm, 条料是有板料裁剪下料而得，为保证送料顺利，规定其上偏差为零，下偏差为负值B0-=（Dmaxa12b1）0- - 公式（5.1）式中 Dmax条料宽度方向冲裁件的最大尺寸；a-冲裁件之间的搭边值；a1-工件与侧边之间搭边值取。板料剪裁下的偏差；（其值查表5.1.2(b)）可得=0.4mm。B0-=322221=380-0.40mm故条料宽度为 38mm。表 5.1.2（a）搭边值和侧边值的数值南京工程学院毕业设计说明书（论文）第 I 页13圆件及类似圆形制件矩形或类似矩形制件长度50矩形或类似矩形制件长度50材料厚度t（mm)工件间 a侧边 a1 工件间 a侧边a1工件间 a侧边 a10.251.01.21.21.51.52.51.82.60.250.50.81.01.01.21.22.21.52.50.51.00.81.01.01.21.52.51.82.611.51.01.31.21.51.82.82.23.21.52.01.21.51.51.82.03.02.43.42.02.51.51.91.82.22.23.22.73.7 表 5.1.2(b)普通剪床用带料宽度偏差（mm）条料宽度 b(mm)条料厚度t(mm)50501001002002000.40.50.60.720.50.60.70.8230.70.80.91.0350.91.01.11.2表 5.1.3(c) 侧刃冲切得料边定距宽度 b1（mm）条料宽度 b(mm)条料厚度t(mm)金属材料非金属材料1.51.52.01.52.52.03.0南京工程学院毕业设计说明书（论文）第 I 页141.52.52.54.05.1.3 确定步距送料步距 S：条料在模具上每次送进的距离称为送料步距，每个步距可冲一个或多个零件。进距与排样方式有关，是决定侧刃长度的依据。条料宽度的确定与模具的结构有关。进距确定的原则是，最小条料宽度要保证冲裁时工件周边有足够的搭边值；最大条料宽度能在冲裁时顺利的在导料板之间送进条料，并有一定的间隙。级进模送料步距 SS=Dmax+a1 公式（5.2）Dmax零件横向最大尺寸， a1搭边S13.41.514.9mm排样图如图 5.1.3 所示。图 5.1.3 排样图5.1.4 计算材料利用率冲裁件的实际面积与所用板料面积的百分比叫材料的利用率，它是衡量合理利用材料的重要指标。一个步距内的材料利用率/BS100% 公式（5.3）南京工程学院毕业设计说明书（论文）第 I 页15式中 A一个步距内冲裁件的实际面积；B条料宽度；S步距；由此可之，值越大，材料的利用率就越高，废料越少。废料分为工艺废料和结构废料，结构废料是由本身形状决定的，一般是固定不变的，工艺废料的多少决定于搭边和余量的大小，也决定于排样的形式和冲压方式。因此，要提高材料利用率，就要合理排样，减少工艺废料。排样合理与否不但影响材料的经济和利用，还影响到制件的质量、模具的的结构和寿命、制件的生产率和模具的成本等指标。因此，排样时应考虑如下原则：1）、提高材料利用率（不影响制件使用性能的前提下，还可以适当改变制件的形状）。2)、排样方法使应操作方便，劳动强度小且安全。3)、模具结构简单、寿命高。4)、保证制件质量和制件对板料纤维方向的要求。一个步距内冲裁件的实际面积，运用CAD 软件，工具 -查询-面积： A=336.257mm2所以一个步距内的材料利用率=BS100% 公式（5.4） =336.2573814.9100%根据计算结果知道选用直排材料利用率可达59.4%，满足要求。5.2 冲压力的计算5.2.1 冲裁力和弯曲力的计算在冲裁过程中，冲裁力是随凸模进入凹模材料的深度而变化的。通常说的冲裁力是指冲裁力的最大值，它是选用压力机和设计模具重要依据之一。用平刃冲裁时，其冲裁力一般按下式计算：F=KLtb 公式（5.5）式中F冲裁力； L冲裁周边长度；南京工程学院毕业设计说明书（论文）第 I 页16t材料厚度；b材料抗剪强度；系数；系数是考虑到实际生产中，模具间隙值的波动和不均匀，刃口磨损、板料力学性能和厚度波动等原因的影响而给出修正系数，一般取=1.3。b的值查表 2 为 b=540Mpa所以（5.6）3 . 11KLtP =1.378.80.3540/1000 =16.6（KN） P2=1.333.120.3540/1000 =6.98(KN)按推件力公式计算推件力 Pt：Pt=nKtP （5.7）其中：n 为卡在凹模里料的个数 =h/t。h 为凹模刃壁垂直部分高度（mm） t 为料厚（ mm）见表 5.2.2推料力系数TK P 为冲裁力 N。取 n=1，查表得，Kt=0.055Pt=10.05523.58=1.3(KN)计算总冲压力 PZ： PZ=P1+P2+Pt=23.58+1.3 =24.88(KN) 根据计算，模具冲裁力为 32.4KN。弯曲力是指弯曲件在完成预定弯曲时所需要的压力机施加的压力，是设计冲压工艺过程和选择设备的重要依据之一。弯曲力的大小与毛坯尺寸、零件形状、材料的机械性能、弯曲方法和模具结构等多种因素有关，理论分析方法很难精确计算，在实际生产中常按经验公式进行计算。1）自由弯曲时的弯曲力公式V 形弯曲件：南京工程学院毕业设计说明书（论文）第 I 页17（5.8）； U 形弯曲件：（5.9）；20.6bVzKBtFrt20.7bUzKBtFrt式中：、自由弯曲力； B弯曲件的宽度； t弯曲件厚度；VzFUzFr内圆弯曲半径；弯曲材料的抗拉强度； K安全系数，一般取b1.3。2）校正弯曲力公式（5.10）JqFF A式中：校正力；单位面积上的校正力， Mpa，见表JFqF5.2.1；A弯曲件被校正部分的投影面积， mm2。表 5.2.1 单位校正弯曲力单位（MPa）3）计算本弯曲件弯曲部分，只有一处U 形弯曲。 20#钢的MPab206 =U 形弯曲力：20.7bUzKBtFrt =5 . 082065 . 05 . 0153 . 17 . 0+ =87.3N5.2.2 卸料力的计算在冲裁结束时，由于材料的弹性回复（包括径向回复和弹性翘曲回复）及摩擦的存在，将使冲落的材料梗塞在凹模内，而冲裁剩下的材料则紧箍在凸模上。为使冲裁工作继续进行，必须将紧箍在凸模上的料卸下，将梗塞在凹模内的材料推出。从凸模上卸下箍着的料称卸料力；一般按以下公式计算：卸料力南京工程学院毕业设计说明书（论文）第 I 页18F X=KXF 公式（5.11）FX=KXF =0.0432.4KN=1.3KN（KX 、KD为卸料力系数，其值查表可得）所以总冲压力FZ=F+FX+FD=32.4N+0.087KN+1.3N =33.8KN压力机公称压力应大于或等于冲压力，根据冲压力计算结果拟选压力机为J2363。表 5.2.2 卸料力、推件力和顶件力系数料厚 t/mmKXKTKD钢0.10.10.50.52.52.56.56.50.060.0750.0450.0550.040.050.030.040.020.030.10.0630.0500.0450.0250.140.080.060.050.03铝、铝合金纯铜，黄铜0.0250.080.020.060.030.070.030.095.3 压力中心的确定模具压力中心是指冲压时诸冲压力合力的作用点位置。为了确保压力机和模具正常工作，应使模具的压力中心与压力机滑块的中心相重合，否则，会使冲模和力机滑块产生偏心载荷，使滑块和导轨之间产生过大的摩擦，模具导向零件加速磨损，降低模具和压力机的使用寿命。冲模的压力中心，可以按下述原则来确定：1）对称形状的单个冲裁件，冲模的压力中心就是冲裁件的几何中心。2）工件形状相同且分布位置对称时，冲模的压力中心与零件的对称中心相重合。3）形状复杂的零件、多孔冲模、级进模的压力中心可以用解析计算法求出冲模压力中心。X0=（L1x1L2x2Lnxn）/(L1L2Ln) 公式（5.12） Y0=（L1y1L2y2Lnyn ）/（L1L2Ln）公式（5.13）南京工程学院毕业设计说明书（论文）第 I 页19由于该工件在 Y 方向上高度对称，所以代入数据计算得：压力中心为（21.6，11）。5.4 模具刃口尺寸的计算5.4.1 冲孔模中凸模的尺寸及制造精度凸、凹模加工方法一般分为两种：凸、凹模分开加工法和凸、凹模配合加工法。当凸、凹模分开加工时，模具具有互换性，便于模具成批制造。但是制模精度要求高、制造困难、相应地会增加加工成本。凸、凹模配合加工适合于较复杂的、非圆形的模具，制造简便，成本低廉。采用配做法制模时，配做件的最后精加工要等基准件完全加工完才进行。按配做法制模的加工顺序，落料时先加工凹模，配做凸模；冲孔时先加工凸模，配做凹模。在工件尺寸精度较低，特别是板料较薄时，基准件的公差值较大，而配做件允许的公差值要小得多。这说明基准件加工较容易，而配做件加工较难。由于现在凹模基本上都采用线切割方法加工，精度可达0.010.02mm，而凸模因结构形式不同有多种加工方法。在留出不小于0.02mm 研磨量的情况下，凹模型孔一般都能采用线切割方法一次加工出来。因此，对于常用的冲裁模，选择凹模为配做件，加工比较方便。5选择凹模为配做件，对于冲孔，按前述方法计算的刃口尺寸仍可以直接在凸模和凹模工作图上进行标注。而对于落料，则需要将计算的凹模刃口尺寸换算为凸模刃口尺寸后，再进行标注，由先制凹模改为先制凸模。凸、凹模间隙：查冲压工艺及模具设计中表 2.3,知 =0.120mm,=0.050mm，则minz =+=0.170mm maxzminz凹模按照冲孔凸模、落料凸模的实际尺寸进行配做，双边最小间隙为0.120mm，最大间隙不得超过 0.170mm。取中间值 Z=0.15mm。为保证冲出合格冲件。冲裁件精度IT10 以上，X 取 1. 冲裁件精度IT11IT13,X 取 0.75. 冲裁件精度 IT14，X 取 0.5。由于本产品采用 IT14 级南京工程学院毕业设计说明书（论文）第 I 页20精度，所以 X 取 0.5.320-0.24 DA=( Dmaxx) +0.020=(320.240.5) +0.020=31.88 +0.020 DT=( DAZmin) 0-0.02=(31.880.15) 0-0.02=31.530-0.02200-0.12 DA=( Dmaxx) +0.020=(200.120.5) +0.020=19.94 +0.020 DT=( DAZmin) 0-0.02=(19.94 0.15) 0-0.02=19.79 0-0.0213.40-0.12 DA=( Dmaxx) +0.020=(13.40.120.5) +0.020=13.34 +0.020 DT=( DAZmin) 0-0.02=(13.34 0.15) 0-0.02=13.19 0-0.02120-0.12 DA=( Dmaxx) +0.020=(120.120.5) +0.020=11.94 +0.020 DT=( DAZmin) 0-0.02=(11.94 0.19) 0-0.02=11.79 0-0.02R50-0.06 DA=( Dmaxx) +0.020=(50.10.5) +0.020=4.95 +0.020 DT=( DAZmin) 0-0.02=(4.95 0.15) 0-0.02=4.9 0-0.0230-0.06 DA=( Dmaxx) +0.020=(30.060.5) +0.020=2.97 +0.020 DT=( DAZmin) 0-0.02=(2.97 0.15) 0-0.02=2.82 0-0.0220-0.06 DA=( Dmaxx) +0.020=(20.060.5) +0.020=1.97 +0.020 DT=( DAZmin) 0-0.02=(1.97 0.15) 0-0.02=1.82 0-0.025.5 模具弯曲部分工作尺寸计算5.5.1 凸、凹模的间隙 V 形件弯曲时，凸、凹模的间隙是靠调整压力机的闭合高度来控制的。但在模具设计中，必须考虑到要使模具闭合时，模具的工作部分与工件能紧密贴合，以保证弯曲质量。 U 形件弯曲时必须合理确定凸、凹模之间的间隙，间隙过大则回弹大，工件的形状和尺寸误差增大。间隙过小会加大弯曲力，使工件厚度减薄，增加摩擦，擦伤工件并降低模具的寿命。 U 形件凸、凹模的单面间隙值一般可按下式计算：；（5.14）2ZtCt 式中：Z/2凸、凹模的单面间隙； t板料厚度的基本尺寸；板料厚度的正偏差；南京工程学院毕业设计说明书（论文）第 I 页21 C根据弯曲件的高度和宽度而决定的间隙系数。表 5.5.1 间隙系数 C 值（单位 mm）当工件精度要求较高时，间隙值应适当减小，可以取Z/2=t。查有关资料板料厚度的正偏差为 0.15mm 由公式可得：465. 03 . 005. 015. 03 . 02=+=+=kttZ5.5.5 U 形弯曲处的凸、凹模工作部分尺寸及公差凸、凹模工作部分尺寸主要是指弯曲件的凸、凹模的横向尺寸。当工件标注外形尺寸时，应以凹模为基准件，间隙取在凸模上；当工件标注内形尺寸时，应以凸模为基准件，间隙取在凹模上。而凸、凹模的尺寸和公差应根据工件尺寸、公差、回弹情况以及模具的磨损规律而定。 1）弯曲件标注外形尺寸凹模尺寸为（5.15）03()4ddLL 凸模尺寸为（或凸模尺寸按凹模实际尺寸配制，保重单0()ppdLLZ面间隙 Z/2）（5.16） 2) 弯曲件标注内形尺寸凸模尺寸为（5.17）03()4ppLL 凹模尺寸为（或凹模尺寸按凸模实际尺寸配制，保重0()ddpLLZ单面间隙 Z/2）（5.18）式中：LU 形弯曲件基本尺寸， mm；、凸、凹模工作部pLdL南京工程学院毕业设计说明书（论文）第 I 页22分尺寸， mm；弯曲件公差， mm；、凸、凹模制造公差，选用pdIT7IT9 级精度， mm；Z/2凸、凹模单面间隙。由弯曲件图可以看出弯曲件标注外形尺寸，且弯曲件未标注尺寸公差，则按未按公差 IT14 级来处理，查表得弯曲件公差，凹模制造公差0.52mm ，选用 IT9 级精度，凸模制造公差，选用 IT8 级精度d0.052dmmp。0.033pmm凹模尺寸为03()4ddLL =(10.6-0.750.465)052. 00+ =10.252mm052. 00+凸模尺寸为03()4ppLL =(10+0.750.465)0033. 0- =10.35mm0033. 0-南京工程学院毕业设计说明书（论文）第 I 页23第 6 章主要零部件设计6.1 工作零部件的结构设计6.1.1 凹模洞的类形常用凹模洞口的类形如图 6.1.1 所示：图 6.1.1 其中图 a、b、c 为直筒式刃的凹模，其特点是制造方便，刃口强度高，刃磨后工作部分尺寸不变，广泛用于冲裁公差要求较小，形状复杂的精密制件。但因废料（或制件的聚集而增大了推件力和凹模的胀裂力，给凸、凹模的强度都带来了不利的影响。一般复合模上出件的冲裁模用图a、c 型，下出件的冲裁模用图 b 或图 a 型，图 d、e 型是锥筒式刃口，在凹模内不聚集材料，侧壁磨损小，但刃口强度差，刃磨后刃口径向尺寸略有增大（如300时，刃磨0.1mm 时，其尺寸增大 0.0017mm凹模锥角，后角和洞高度 h，均随制件材料厚度增加而增大，一般取15302030 h=4-10mm 综上所述及其对工件孔分析，选择 a 型凹模洞口，取 h=7mm，周边为 0.5mm。6.1.2 凹模的外形尺寸凹模的外形一般有矩形与圆形两种。凹模的外形尺寸应保证凹模有足够的强度，刚度和修磨量，凹模的外形尺寸一般是根据被冲材料的厚度和冲裁件的南京工程学院毕业设计说明书（论文）第 I 页24最大外形尺寸来确定的凹模的厚度为 : 1+ kb (15) 凹模壁厚度为 c=(1.52)H (3040mm) 式中 b 为冲裁件的最大外形尺寸； K 为系数,是考虑板料厚度影响的系数可以冲压工艺与模具设计表 282 中查得代入数据可得冲孔凹模落料凹模： H=0.4532=14.4mm 取 H=18mm综合考虑工件尺寸、凹模刃口轮廓至边缘的距离C 和固定凹模用的螺钉、销钉之间的间距等，取凹模外形轮廓尺寸长，宽，高分别为182mm，105mm，40mm。如图所示：6.1.3 模具的其它零件 1、模具除简单冲模外，一般冲模多利用模架的结构。模架的和种类很多，要根据模具的精度要求，模具的类别，模具的大小选择合适的模架.模架的选择可从实用模具技术手册 P192 页选择标准架。根据查阅的内容及分析，此级进模可选用对角导柱模架导、导柱安装在后侧，有偏心裁荷时容易歪斜，滑动不够平稳，可从左右前三个方向关料操作比较方便。常用于一般要求的小型工件的冲裁和拉深模。所选模架的结构及尺寸关系如图6.1.3（a）所示：南京工程学院毕业设计说明书（论文）第 I 页25L =280mm B=170mm 上模座： 28017040 下模座 28017040导柱，25140 导套 258038 其余尺寸见上下模座零件图，可以冲压手册冲压模具常用标准件选择。2模柄模柄有多种形式，要根据模具的结构特点，选用模柄的形式模柄的直径根据所选压力机的模柄孔径确定，模柄可根据实用模具技术手册 P201 页选择，经查阅各种模柄的特点，选用压入式模柄，这种模柄应用比较广泛压入模柄的结构和尺寸，可参表 11-10 制造，表中 B 型模柄中间有孔可按装打料杆，用压力机的打料模杆进行打料，模柄的结构及尺寸关系如图6.1.3(b)所示。南京工程学院毕业设计说明书（论文）第 I 页26 图 6.1.1(b)模柄3、卸料板卸料板的主要作用是将冲压的料从凸模或凸、凹模上推下来，此外在进模比较复杂的模具中，卸料板还具有保护小凸模作用，常用的卸料板结构形式及适用范围见表 11-24 和第八章级进模表 8-10实用模具技术手册卸料板的尺寸可根据实用模具技术手册表 11-25 查得，本模具选用刚性卸料板。卸料板的结构与尺寸关系如图所示。南京工程学院毕业设计说明书（论文）第 I 页27图 6.1.1（c）卸料板4弹顶和推出装置弹顶装置由弹簧元件组成装于模具的下面通过顶杆起到推料的作用，弹顶装置通常在压力机的工作台孔中，弹顶装置结构形式见表11-26实用模具技术手册，具体结构及尺寸见装配图及零件图所示，设计模具时选用橡胶。5、导向装置（导柱导套）导向装置指得是模架上的导柱、导套。模具在开模，闭模过程中，导柱和导套起导向的作用，使得凸凹模正确的闭合，故此，导柱、导套需要有严格的配合精度及尺寸要求，导柱、导套的选择可以冲压手册中选取，（取 H7/h6配合）6、固定零件（固定板、垫板）1）垫板的作用是承受凸模和凹模的压力，防止过大的冲压，在上下模座上压出凹坑，影响模具的正常工作，垫板厚度根据压力机的大小选择，一般取5-12mm，外形与固定板相同，材料45 钢，热处理后硬度为 45-48HRC，如图6.1.3(c)所示：垫板在模具中的受力情况南京工程学院毕业设计说明书（论文）第 I 页28 2）固定板固定板的作用起固定凸、凹模，防止其在冲压过程中松动，造成模具的损坏，固定板的形状要根据凸、凹模而定，而外形尺寸与垫板相似。固定板和具体形状尺寸见零件图所示。7、连接零件此类零件包括螺钉、销钉等，主要作用是联接其它零部伯，使之共同完成工件的制造，螺钉和销钉可由冲压手册第十章、第七、八章查选，形状及尺寸见七、八节图所示现选螺钉M10 圆柱销， d=8mm。南京工程学院毕业设计说明书（论文）第 I 页29第 7 章校核模具闭合高度及压力机有关参数7.1 校核模具闭合高度模具闭合高度 H 应该满足HminH110HHmaxH15 公式（7.1）式中 Hmax压力机最大闭合高度； Hmin压力机最小闭合高度； H1垫板厚度。根据拟选压力机 J2310，查开式压力机参数表得： Hmax225mm, Hmin135mm,H145mm.将以上数据带入公式 7-1，得 100H175经计算该模具闭合高度 H=153mm，在 105mm175mm 内，且开式压力机J2310 最大装模高度 215mm,大于模具闭合高度 153mm , 可以使
