CA10B前刹车调整臂外壳加工工艺设计及专用夹具设计【钻孔Φ13.8+Φ16沉孔】【7张CAD图纸】

资源目录

CA10B前刹车调整臂外壳加工工艺设计及专用夹具设计【钻孔Φ13.8+Φ16沉孔】【7张CAD图纸】.rar

工序卡片-11张.doc---(点击预览)

外文翻译--机电一体化技术.doc---(点击预览)

任务书.doc---(点击预览)

CA10B前刹车调整臂外壳加工工艺设计及专用夹具设计说明书.doc---(点击预览)

A3-钻模板.dwg---(点击预览)

A2-气缸拉杆.dwg---(点击预览)

A2-前刹车调整臂外壳零件图.dwg---(点击预览)

A2-前刹车调整臂外壳毛坯图.dwg---(点击预览)

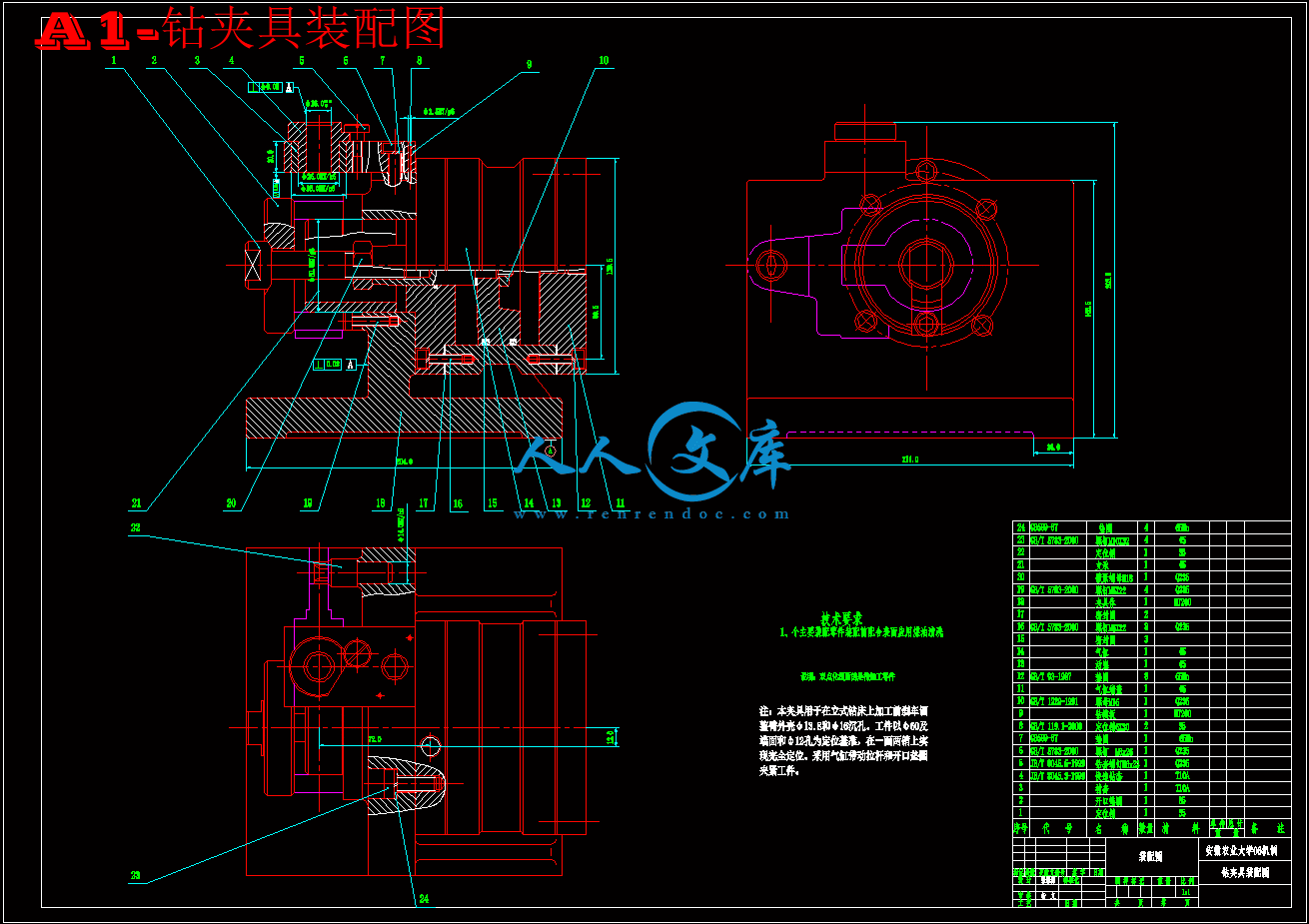

A1-钻夹具装配图.dwg---(点击预览)

A1-气缸.dwg---(点击预览)

A1-夹具体.dwg---(点击预览)

压缩包内文档预览：

编号：283176 类型：共享资源大小：812.57KB 格式：RAR 上传时间：2014-05-18 上传人：上*** IP属地：江苏

49
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: CA10B 前刹车调整臂外壳加工工艺设计专用夹具钻孔Φ13.8 Φ16沉孔 cad图纸

资源描述：

CA10B前刹车调整臂外壳加工工艺设计及专用夹具设计

44页 14000字数+说明书+任务书+工序卡片+外文翻译+7张CAD图纸

A1-夹具体.dwg

A1-气缸.dwg

A1-钻夹具装配图.dwg

A2-前刹车调整臂外壳毛坯图.dwg

A2-前刹车调整臂外壳零件图.dwg

A2-气缸拉杆.dwg

A3-钻模板.dwg

CA10B前刹车调整臂外壳加工工艺设计及专用夹具设计说明书.doc

任务书.doc

外文翻译--机电一体化技术.doc

工序卡片-11张.doc

摘要

本设计是调整臂外壳的加工工艺及专用夹具设计。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，故选择铸件毛坯。它的主要加工面是孔、调整臂的几个端面和槽，在加工中由于面的加工精度要比孔的加工精度容易保证。因此，在设计中采用先面后孔的原则，并将孔与平面的加工划分为粗加工和精加工阶段，以保证加工精度。在本设计中，先以R41外圆加工出两端面，再以该基准面加工相应的孔。在后面的工序中，均以该孔与端面为定位基准，加工调整臂的孔、槽和一些端面，在整个加工过程中，分别采用了铣床、钻床和车床。并设计了铣侧面、镗孔和铣槽等的专用夹具，并对它们的定位都采用了一面两销定位。由于该零件的尺寸不大，所需的夹紧力不大。因此，夹紧方式都采用手动夹紧，它的夹紧简单，机构的设计更为方便，满足夹紧要求。

关键词：调整臂外壳零件，毛坯、加工工艺，专用夹具，定位，夹紧

The shell design is the adjustment of the processing technology boom and exclusive fixture design. Consider the parts in the machine is running is not the hardest hit, spare parts and relatively simple structure, the choice of rough castings. Its main processing is the hole surface, adjusting the number of face and arm slot, in the process of machining accuracy due to face processing than the hole to ensure the accuracy of easily. Therefore, the use in the design after the first hole of the principle of surface and hole and two-dimensional processing is divided into roughing and finishing stages to ensure the machining accuracy. In this design, the first R41 at both ends of the cylindrical surface processing, and then base-level processing of the corresponding hole. The processes behind both holes with the end of the baseline for positioning, processing to adjust the arm holes, slots, and some face in the whole process, namely the use of a milling machine, drilling machine and lathe. And the design of the side milling, boring and milling fixture dedicated ducts and their location use the side of the two targeted marketing. Due to the size of the parts do not, the clamping force is not required. Therefore, the clamping means are manually clamping, clamping it simple, more convenient for the design of institutions to meet the requirements clamping.

Key words: Adjustment arm shell parts, rough, processing technology, a dedicated fixture, positioning, clamping

摘要I

bstractII

目录III

第一章绪论1

第二章:概述2

2.1夹具的现状几生产对其提出新的要求2

2.2现代夹具的发展发向3

2.3机床夹具及其功用4

2.4机床夹具在机械加工中的作用5

2.5机床夹具组成和分类6

2.6机床夹具的分类7

2.7机床夹具设计特点9

2.8机床夹具的设计要求10

第三章零件的分析11

3.1零件的工艺分析11

第四章工艺规程设计14

4.1确定毛坯的制造形式14

4.2基面的选择14

4.3制定工艺路线14

4.4机械加工余量、工序尺寸及毛坯尺寸的确定16

4.5确立切削用量及基本工时18

第五章夹具设计34

5.1钻夹具设计34

5.2 定位基准的选择34

5.3切削力和夹紧力计算35

5.4定位误差分析36

5.5 夹具设计及操作的简要说明37

参考文献38

致谢39

附件140

附件250

结合。在工业发展初期。机械制造的精度较低，机械产品工件的制造质量主要依赖劳动者个人的经验和手艺，而夹具仅仅作为加工工艺过程中的一种辅助工具；第二阶段是随着机床、汽车、飞机等制造业的发展，夹具的门类才逐步发展齐全。夹具的定位、夹紧、导向（或对刀）元件的结构也日趋完善，逐渐发展成为系统的主要工艺装备之一；第三阶段，即近代由于世界科学技术的进步及社会生产力的迅速提高，夹具在系统中占据相当重要的地位。这一阶段的主要特征表现为夹具与机床的紧密结合。

2.1夹具的现状几生产对其提出新的要求

现代生产要求企业制造的产品品种经常更新换代，以适应市场激烈竞争，尽管国际生产研究协会的统计表明中不批，多品种生产的工件已占工件种类数的85%左右。然而目前，一般企业习惯与采用传统的专用夹具，在一个具有只能感等生产的能力工厂中约拥有13000~15000套专用夹具。另一方面，在多品种生产的企业中，约隔4年就要更新80%左右的专用夹具，而夹具的实际磨损量只有15%左右，特别最近年来柔性制造系统（FMS）、数控机床（NC），加工中心（MC）和成组加工（GT）等新技术被应用和推广，使中小批生产的生产率逐步趋近于大批量生产的水平。

综上所述，现代生产对夹具提出了如下新的要求；

（1）、能迅速方便地装备新产品的投产以缩短生产准备周期；

（2）、能装夹一组相似性特征的工件；

（3）、适用于精密加工的高精度的机床；

（4）、适用于各种现代化制造技术的新型技术；

（5）、采用液压汞站等为动力源的高效夹紧装置，进一步提高劳动生产率。

2.2现代夹具的发展发向

现代夹具的发展方向表现为精密化、高效化、柔性化、标准化等四个方面：

（1）精密化

随着机械产品精度的日益提高，势必也相应提高

对其精度要求。精密化夹具的结构类型很多，例如用于精密分度的多齿盘，其分度可达正负0.1，用于精密车削的高精度三爪卡盘，其定心精度为5um，又如用于轴承套圈磨削的电磁无心夹具，工件的圆读可达0.2~0.5um。

（2）高效化

高效化夹具主要用来减少工件加工的机动时的和辅助时的，以提高劳动生产率，减少工人劳动强度，常见的高效化夹具有：自动化夹具、告诉化夹具、具有夹紧动力模块的夹具等。例如使用电动虎钳装夹工件，可使工件效率比普通虎钳提高了5倍左右；而高速卡盘则可保证卡爪在转速9000r/min的条件下能正常夹紧工件，使切削速度大幅度提高。

（3）柔性化

夹具的柔性化与机床的柔性化相似，它是通过调

组合等方式，以适应工艺可变因素的能力。工艺的可变因素主要有：工序特征、生产批量、工件的形状和尺寸等，具有柔性化特征的新型夹具种类主要有：组合夹具、通用可调夹具、成组夹具、模块夹具、数控夹具等，在较长时间内，夹具的柔性化趋向将是夹具发展的主要方向。

（4）标准化

夹具的标准化与通用化是相互联系的两个方面，在制造典型夹具，结构的基础上，首先进行夹具元件和部件的通用化，建立典型尺寸系列或变型，以减少功能用途相近的夹具元件和不见的形成：舍弃一些功能低劣的结构，通用化方法包括：夹具、部件、元件、毛呸和材料的通用化夹具的标准化阶段是通用化的深入并为工作图的审查创造了良好的条件。目前，我国已有夹具零件、部件的国家标准：GB2148~2249-80，GB2262~2269-80以及通用夹具标准，组合夹具标准等。夹具的标准化也是夹具柔性化高效化的基础，作为发展趋势，这类夹具的标准化，有利于夹具的专业化生产和有利于缩短生产准备周期，降低生产总成本。

2.3机床夹具及其功用

2.3.1机床夹具

夹具是一种装夹工件的一种工艺装备，它广泛地应用于机械制造过程的切削加工，热处理装配，焊接和检测等工艺过程中。

在金属切削机床工件是使用的夹具称为机床夹具，在现代生产过程中，机床夹具是一种不可缺少的工艺装备，它直接影响着加工的精度，劳动生产率和产品的制造成本等，故机床夹具的设计在企业产品设计和制造以及生产技术装备中占有极其主要的地位。机床夹具设计是一项重要的技术工件。




内容简介：: XXXX 大学毕业设计（论文）说明书摘要摘要本设计是调整臂外壳的加工工艺及专用夹具设计。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，故选择铸件毛坯。它的主要加工面是孔、调整臂的几个端面和槽，在加工中由于面的加工精度要比孔的加工精度容易保证。因此，在设计中采用先面后孔的原则，并将孔与平面的加工划分为粗加工和精加工阶段，以保证加工精度。在本设计中，先以 R41 外圆加工出两端面，再以该基准面加工相应的孔。在后面的工序中，均以该孔与端面为定位基准，加工调整臂的孔、槽和一些端面，在整个加工过程中，分别采用了铣床、钻床和车床。并设计了铣侧面、镗孔和铣槽等的专用夹具，并对它们的定位都采用了一面两销定位。由于该零件的尺寸不大，所需的夹紧力不大。因此，夹紧方式都采用手动夹紧，它的夹紧简单，机构的设计更为方便，满足夹紧要求。关键词：调整臂外壳零件，毛坯、加工工艺，专用夹具，定位，夹紧XXXX 大学毕业设计（论文）说明书IbstractThe shell design is the adjustment of the processing technology boom and exclusive fixture design. Consider the parts in the machine is running is not the hardest hit, spare parts and relatively simple structure, the choice of rough castings. Its main processing is the hole surface, adjusting the number of face and arm slot, in the process of machining accuracy due to face processing than the hole to ensure the accuracy of easily. Therefore, the use in the design after the first hole of the principle of surface and hole and two-dimensional processing is divided into roughing and finishing stages to ensure the machining accuracy. In this design, the first R41 at both ends of the cylindrical surface processing, and then base-level processing of the corresponding hole. The processes behind both holes with the end of the baseline for positioning, processing to adjust the arm holes, slots, and some face in the whole process, namely the use of a milling machine, drilling machine and lathe. And the design of the side milling, boring and milling fixture dedicated ducts and their location use the side of the two targeted marketing. Due to the size of the parts do not, the clamping force is not required. Therefore, the clamping means are manually clamping, clamping it simple, more convenient for the design of institutions to meet the requirements clamping.Key words: Adjustment arm shell parts, rough, processing technology, a dedicated fixture, positioning, clampingXXXX 大学毕业设计（论文）说明书II目录目录摘要摘要.IBSTRACT .II目录目录.III第一章第一章绪论绪论 .1第二章第二章:概述概述.22.1 夹具的现状几生产对其提出新的要求 .22.2 现代夹具的发展发向 .32.3 机床夹具及其功用 .42.4 机床夹具在机械加工中的作用 .52.5 机床夹具组成和分类 .62.6 机床夹具的分类 .72.7 机床夹具设计特点 .92.8 机床夹具的设计要求 .10第三章第三章零件的分析零件的分析 .113.1 零件的工艺分析 .11第四章第四章工艺规程设计工艺规程设计 .144.1 确定毛坯的制造形式 .144.2 基面的选择 .144.3 制定工艺路线 .144.4 机械加工余量、工序尺寸及毛坯尺寸的确定 .164.5 确立切削用量及基本工时 .18第五章第五章夹具设计夹具设计 .345.1 钻夹具设计 .345.2 定位基准的选择.345.3 切削力和夹紧力计算 .355.4 定位误差分析 .365.5 夹具设计及操作的简要说明.37参考文献参考文献 .38XXXX 大学毕业设计（论文）说明书III致谢致谢 .39附件附件 1 .40附件附件 2 .50XXXX 大学毕业设计（论文）说明书0第一章第一章绪论绪论毕业设计在我们大学的全部基础课、技术基础课之后进行的，这是我们在进行毕业设计对所学各课程的深入综合性的总复习，也是一次理论联系实际的训练，因此，它在我们的大学生活中占有重要的地位。另外在做完这次毕业设计之后，我得到一次在毕业工作前的综合性训练，我在想我能在下面几方面得到锻炼：（1）运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，保证零件的加工质量。（2）提高结构设计能力。通过设计夹具的训练，获得根据被加工零件的加工要求，设计出高效，省力，经济合理而能保证加工质量的夹具的能力。（3）学会使用手册以及图表资料。掌握与本设计有关的各种资料的名称，出处，能够做到熟练的运用。就我个人而言，我希望通过这次毕业设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己发现问题、分析问题和解决问题的能力，为今后参加祖国的“四化”建设打一个良好的基础。由于个人能力有限，设计尚有许多不足之处，恳请各位老师给予指教，本人将表示真诚的感谢！XXXX 大学毕业设计（论文）说明书1第二章第二章:概述概述夹具最早出现在 1787 年，至今经历了三个发展阶段。第一阶段表现为夹具与人的结合。在工业发展初期。机械制造的精度较低，机械产品工件的制造质量主要依赖劳动者个人的经验和手艺，而夹具仅仅作为加工工艺过程中的一种辅助工具；第二阶段是随着机床、汽车、飞机等制造业的发展，夹具的门类才逐步发展齐全。夹具的定位、夹紧、导向（或对刀）元件的结构也日趋完善，逐渐发展成为系统的主要工艺装备之一；第三阶段，即近代由于世界科学技术的进步及社会生产力的迅速提高，夹具在系统中占据相当重要的地位。这一阶段的主要特征表现为夹具与机床的紧密结合。 2.1 夹具的现状几生产对其提出新的要求夹具的现状几生产对其提出新的要求现代生产要求企业制造的产品品种经常更新换代，以适应市场激烈竞争，尽管国际生产研究协会的统计表明中不批，多品种生产的工件已占工件种类数的 85%左右。然而目前，一般企业习惯与采用传统的专用夹具，在一个具有只能感等生产的能力工厂中约拥有 1300015000 套专用夹具。另一方面，在多品种生产的企业中，约隔 4 年就要更新 80%左右的专用夹具，而夹具的实际磨损量只有 15%左右，特别最近年来柔性制造系统（FMS）、数控机床（NC），加工中心（MC）和成组加工（GT）等新技术被应用和推广，使中小批生产的生产率逐步趋近于大批量生产的水平。综上所述，现代生产对夹具提出了如下新的要求；（1）、能迅速方便地装备新产品的投产以缩短生产准备周期；（2）、能装夹一组相似性特征的工件；（3）、适用于精密加工的高精度的机床；（4）、适用于各种现代化制造技术的新型技术；（5）、采用液压汞站等为动力源的高效夹紧装置，进一步提高劳动生产率。XXXX 大学毕业设计（论文）说明书22.2 现代夹具的发展发向现代夹具的发展发向现代夹具的发展方向表现为精密化、高效化、柔性化、标准化等四个方面：（1）精密化随着机械产品精度的日益提高，势必也相应提高对其精度要求。精密化夹具的结构类型很多，例如用于精密分度的多齿盘，其分度可达正负 0.1，用于精密车削的高精度三爪卡盘，其定心精度为 5um，又如用于轴承套圈磨削的电磁无心夹具，工件的圆读可达 0.20.5um。（2）高效化高效化夹具主要用来减少工件加工的机动时的和辅助时的，以提高劳动生产率，减少工人劳动强度，常见的高效化夹具有：自动化夹具、告诉化夹具、具有夹紧动力模块的夹具等。例如使用电动虎钳装夹工件，可使工件效率比普通虎钳提高了 5 倍左右；而高速卡盘则可保证卡爪在转速 9000r/min 的条件下能正常夹紧工件，使切削速度大幅度提高。（3）柔性化夹具的柔性化与机床的柔性化相似，它是通过调组合等方式，以适应工艺可变因素的能力。工艺的可变因素主要有：工序特征、生产批量、工件的形状和尺寸等，具有柔性化特征的新型夹具种类主要有：组合夹具、通用可调夹具、成组夹具、模块夹具、数控夹具等，在较长时间内，夹具的柔性化趋向将是夹具发展的主要方向。（4）标准化夹具的标准化与通用化是相互联系的两个方面，在制造典型夹具，结构的基础上，首先进行夹具元件和部件的通用化，建立典型尺寸系列或变型，以减少功能用途相近的夹具元件和不见的形成：舍弃一些功能低劣的结构，通用化方法包括：夹具、部件、元件、毛呸和材料的通用化夹具的标准化阶段是通用化的深入并为工作图的审查创造了良好的条件。目前，我国已有夹具零件、部件的国家标准：GB21482249-80，GB22622269-80 以及通用夹具标准，组合夹具标准等。夹具的标准化也是夹具柔XXXX 大学毕业设计（论文）说明书3性化高效化的基础，作为发展趋势，这类夹具的标准化，有利于夹具的专业化生产和有利于缩短生产准备周期，降低生产总成本。2.3 机床夹具及其功用机床夹具及其功用2.3.1 机床夹具机床夹具夹具是一种装夹工件的一种工艺装备，它广泛地应用于机械制造过程的切削加工，热处理装配，焊接和检测等工艺过程中。在金属切削机床工件是使用的夹具称为机床夹具，在现代生产过程中，机床夹具是一种不可缺少的工艺装备，它直接影响着加工的精度，劳动生产率和产品的制造成本等，故机床夹具的设计在企业产品设计和制造以及生产技术装备中占有极其主要的地位。机床夹具设计是一项重要的技术工件。2.3.2 机床夹具的功能机床夹具的功能在机床上应用夹具装夹工件时，其主要功能是使工件定位和夹紧。1.机床夹具的主要功能机床夹具的主要功能是装夹工件，使工件装夹中的定位和夹紧。（1）、定位确定工件在夹具中占有正确的位置的过程，定位是通过工件定位基准而与夹具定位元件的定位面接触成配合实现的正的定位可以保证加工面的尺寸和位置的精度要求。（2）.夹紧工件定位后将其固定，使其在加工过程中保持定位位置不错的操作。由于工件在加工时，受到各种力的作用若不将其固定，则工件会松动、脱离，因此夹紧为工件提高了安全和可靠的加工条件。2机床夹具的特殊功能机床夹具的特殊功能主要是对刀与导向。1）、对刀XXXX 大学毕业设计（论文）说明书4调整刀具切削相对工件或夹具的正确位置如铣床夹具中饿对刀块，它能迅速地确定铣刀相对于夹具的正确位置。2）、导向如铣床夹具中的钻模板与钻套，能迅速的确定钻头的位置，并引导其进行钻削，导向元件制成模板形成故钻床夹具长称为钻模、镗床夹具（镗模）也是具有导向的功能的。2.4 机床夹具在机械加工中的作用机床夹具在机械加工中的作用在机械加工中，使用机床夹具的目的主要有一些六个方面，然而在不同的生产条件下，应该有不同的侧重点。夹具设计时应该综合考虑加工的技术要求，生产成本个工人操作方面的要求以达到预期的效果。（1）、保证加工精度用夹具装夹工件时，能稳定的保证加工精度，并减少对其他工作条件的依赖性，故在精密加工中广泛的使用该夹具，并且它还是全面质量管理的一个重要环节。（2）、提高劳动生产率使用夹具是否能使工件迅速的定位很夹紧并能够显著的缩短辅助时间和基本时间，提高劳动生产率。（3）、改善工人的劳动条件用夹具装夹工件方便、省力、安全。当采用气压、液压等装夹工件时，可家少工的劳动强度保证生产安全。（4）、保证工艺纪律在生产过程中使用夹具可确保生产周期，生产强度等工艺秩序。例如：夹具设计也是工程技术人员解决高难度零件的主要手段之一。（5）、降低生产成本在批量生产中使用夹具时，由于劳动生产率的提高和允许使用技术等级较低的工人操作，故可明显降低生产成本。XXXX 大学毕业设计（论文）说明书5（6）、扩大机床工艺范围这是生产条件有限的企业中常用的一种技术改造措施，如车床上的拉削，钻孔加工等，也可用夹具装夹的加工较复杂的成型面。2.5 机床夹具组成和分类机床夹具组成和分类（1）、系统元件（2）、夹紧元件（3）、夹具体（4）、连接元件（5）、对刀与导向装置（6）、其他元件或装置一机床夹具的基本组成部分虽然各类机床夹具的结构有所不同但按主要功能加以分析。机床夹具的基本组成部分是定位元件，夹紧装置和夹具体三个部分，这也好似夹具体的主要内容。1.定位元件定位元件是夹具的主要功能元件之一，通常当工件定位基准面的形状确定后，定位元件的结构也就确定了。2.夹紧装置也是夹具的主要元件之一，一般铰链压板、螺钉、夹紧装置等。3.夹具体通常夹具作为铸件的结构、锻件结构、焊接结构，形状有回转体形和底座等多种定位元件，夹紧装置等分布在夹具体不同的位置上。二、几夹具的其他组成部分为满足夹具的饿其他功能要求，各种夹具好要设计其他的元件个装置。1.连接元件根据机床的工作特点，夹具在机床上的安装。连接常有的两种方式：一种是安装在机床工作台上，另一种是安装在机床主轴上，连XXXX 大学毕业设计（论文）说明书6接元件用于确定夹具本身在机床上的位置。2.对刀与导向装置对刀装置常见在铣床夹具中，用以对刀块调铣刀对刀前的位置，对刀时，铣刀不能与对刀块直接相连，以免碰伤铣刀的切削刃和对刀块工作表面。导向装置钻模板、钻套、镗模的镗模支架。镗套，它们能确定刀具的位置，并引导刀具进行切削。3.其他元件和装置根据加工的需要，有些夹具分别采用分度装夹，靠模装置上下料加工工艺机器人等。2.6 机床夹具的分类机床夹具的分类1、按夹具的通用特性分类这是一种基本的分类方法，主要反应夹具在不同生产类型中的通用特性，故也是选择夹具主要依据。目前，我国常用的夹具有通用夹具、专用夹具和自动化生产夹具等五大类。（1）、通用夹具通用夹具是指结构、尺寸已规格化，具有一定通用性的夹具、如三爪自定心卡盘、四爪单动卡盘、台虎钳、万能分度头、顶尖、中心架、电磁吸盘等。其特点是使用性强，不需调整或稍加调整就可以装夹一定形状和尺寸范围内的各种工件，这类夹具以商品化，且成为机床附件，采用这种夹具可减少生产周期，减少夹具品种从而降低生产成本，其缺点是夹具的精度不高，生产效率也较低，且较难装夹形状复杂的工件，故使用与单件小批量生产中。（2）、专用夹具专用夹具是针对一个工序的要求而专门设计和制造夹具，其特点是针对性极强，没有通用性，在产品相对稳定批量较大的生产中，常用各种专用夹具，可获得较长，XXXX 大学毕业设计（论文）说明书7随着现代多品种中小批量的发展专用夹具在专用性和经济性等方面已多生许多问题。（3）、可调夹具可调夹具是针对通用夹具专用夹具的缺陷而发展起来的异类新型夹具对不同类型和尺寸的工件，只需调整或更换原来夹具上的个别定位元件和夹紧元件便可使用。它一般又称为通用可调夹具和成组夹具两种，前者的通用范围比通用夹具更大，后者则是一种可调夹具，它按成组原理设计并能加工一组相似零件，故在多品种中，中小批生产中上午有较好的经济效应。（4）、组合夹具组合夹具是一种模块化的夹具，标准的模块元件有较高的精度和耐磨性，可组装成各种夹具夹具用具既可拆除，留用组装新的夹具，由于使用组合夹具可缩短生产准备周期，元件能重复多次使用，并且有可减少专用家句数量的优点，因此、组合夹具在单件中小批多品种生产和数控加工中，是一种较经济的夹具，组合夹具也已商品化。（5）、自动化生产专用夹具自动化生产专用夹具主要分为线夹具和数控机床专用夹具两大类，自动线夹具有两种：一种是固定完成夹具，一种是随行夹具，数控机床夹具还包括加工中心夹具和柔性制造系统专用夹具，随着制造的现代化，在企业中数控机床的夹具比例正在增加，得以满足数控机床的加工要求，数控几传呼的典型结构是平装夹具，它是利用标准的模块组装的夹具。2、按夹具使用的机床分类这是专用夹具设计使用的分类方法，如车床、铣床、刨床、钻床、数控车床等夹具。设计专用夹具时机床的类别、组别、型别主要参数均以确定。它们不同点是机床切削成型运动不同、故夹具与机床的连接方式不同它们的加工精度要求也各不相同。1.4、机床夹具的设计特点和要求1、用加剧装夹工件的优点如下：1）、所保证加工精度用夹具装夹工件时工件相对刀具及机床的位置由夹具保证不受工人技术的影响，使一批工件的加工精度趋于一致。XXXX 大学毕业设计（论文）说明书82）、提高劳动生产率使用夹具装夹工件方便、快速工件不需划线找正，可显著的减少辅助工时，提高劳动生产率，工件在夹具装夹后提高了工件的刚性，因此可加大切削用量，提高劳动生产率，可使用多工位夹具，并可采用高小夹紧机构，进一步提高劳动生产率。3）、能扩大机床的使用范围4）、能降低成本在批量生产后使用夹具后，由于劳动生产率的提高，使用技术等级较低的工人以及废品率下降等原因，明显的降低了成本夹具制造成本分摊在一批工件上，没个工件制造的成本是极少的，远远小于由于提高劳动生产率而降低的成本，元件批量越大使用夹具所取得的经济效应就越大。5）、改善工人的劳动条件用夹具装夹工件方便、省力、安全。当采用气动、液动等夹紧装置时可减少工人的劳动强度，保证安全生产延长工人的操作寿命，提高企业整体的技术水平。2.7 机床夹具设计特点机床夹具设计特点机床夹具设计与其他装备设计比较有较大的差别，主要表现在以下五个方面：（1）、要有较短的设计和制造周期，一般没有条件对夹具进行原理性实验和复杂的计算工作；（2）、夹具的精度一般比工件的精度变了三倍；（3）、夹具在一般情况下是单体制造的，重复制造的机会通常要求夹具在投产时一次成功。（4）、夹具和操作工人的关系非常的密切，要求夹具与生产条件和操作密切结合。（5）、夹具的社会协作制造条件较差，特别是商品化的元件较少，设计者要熟悉夹具的制造方法，以满足设计的工艺要求。2.8 机床夹具的设计要求机床夹具的设计要求设计夹具时，应满足下列四项基本要求XXXX 大学毕业设计（论文）说明书9（1）、保证工件的加工精度即在机械加工工艺系统中，夹具在满足以下三项要求，工件在夹具中的定位，夹具在机床上的位置，刀具的正确位置。（2）、保证工人的造作安全；（3）、达到加工的造作生产率要求（4）、满足夹具一定的使用寿命和经济效应XXXX 大学毕业设计（论文）说明书10第三章第三章零件的分析零件的分析3.1 零件的工艺分析零件的工艺分析前刹车调整臂外壳共有两处加工表面，其间有一定位置要求。分述如下：1.以 60mm 孔为中心的加工表面这一组加工表面包括：60H7mm 的孔，以及 60mm 孔的前后两端面，其中主要加工表面为 60H7mm 通孔。0.120.182.以 60mm 孔为中心的加工表面这一组加工表面包括：60 孔左右两端面，以及 5孔0.1604.3XXXX 大学毕业设计（论文）说明书113.铣 26H11 的槽这一组加工表面包括：此槽的端面,底面，16H11mm 的槽两侧面。4.以 60mm 孔为中心的加工表面。这一组加工表面包括孔、孔、孔，主要是加工孔、0.12013.80.120160.120130.12013.8孔0.12016XXXX 大学毕业设计（论文）说明书125.以孔为中心的加工表面00.2412这一组加工表面包括这两组加工表面之间有着一定的位置要求，主要是：孔、该孔前后两端面,阶梯台端面,主要加工孔00.241200.2412由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。XXXX 大学毕业设计（论文）说明书13第四章第四章工艺规程设计工艺规程设计4.1 确定毛坯的制造形式确定毛坯的制造形式零件材料为 KT350。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，故选择铸件毛坯。4.2 基面的选择基面的选择基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中回问题百出，更有甚者，还会造成零件的大批报废，是生产无法正常进行。（1）粗基准的选择。对于零件而言，尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。根据这个基准选择原则，现选取孔的不加工外轮廓表面作为粗基准，利用一组共两块 V 形块支承0.120.1860R41 外圆端面作主要定位面，限制 5 个自由度，再以一个销钉限制最后 1 个自由度，达到完全定位,然后进行车削。（2）精基准的选择。主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不再重复。4.3 制定工艺路线制定工艺路线制定工艺路线的出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证,在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用夹具,并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降。XXXX 大学毕业设计（论文）说明书14（1）工艺路线方案一工序一粗,精车 60 孔, 60 孔前后两端面工序二粗、精车 60 孔左右两端面。工序三钻、扩、铰孔,钻、铰 5孔00.24120.1604.3工序四粗、精车 12 孔前后两端面,钻孔0.12013.8工序五粗、精车 60 孔上方槽内表面,钻、铰该槽左上方端面 M10X25 螺孔.工序六扩、铰孔、钻、扩、铰孔,孔0.12013.80.1201600.24工序七装配时钻铰锥孔工序八检查。上面的工序加工不太合理，因为由经验告诉我们大多数都应该先车平面再加工孔，那样会更能容易满足零件的加工要求，效率不高，但同时钻两个孔，对设备有一定要求。且看另一个方案。（2）. 工艺路线方案二工序一以 R41 外圆为粗基准，粗车 60 孔前后端面。工序二以 R41 外圆为粗基准，粗车 60 孔左右两端面。工序三精车 12 孔前后端面。工序四以 12 孔上端面为精基准，钻、扩、铰、精铰 12 孔，孔的精度达到 IT7。工序五以 12 孔上端面为精基准，钻、扩、铰、精铰 5 个 4.3 孔，孔的精度达到IT7。工序六以 12 孔为精基准，钻、扩、铰、精铰 60 孔，保证孔的精度达到 IT7。工序七粗车半精车精车槽 26H11 的端面工序八车螺纹孔顶面工序九以 60 孔及端面和 12 孔为定位基准,钻、扩、铰、精铰 13.8 孔，孔的精度达到 IT7。工序十以 60 孔及端面和 12 孔为定位基准,钻、扩、铰、精铰 16 孔，孔的精度达到 IT7。XXXX 大学毕业设计（论文）说明书15工序十一以 60 孔及端面和 12 孔为定位基准,钻、扩、铰、精铰 13 孔，孔的精度达到 IT7。工序十二检查(装配时钻、铰锥孔)虽然工序仍然是十二步，但是效率大大提高了。工序一和工序二比起工艺路线方案二快了一倍（实际车削只有两次，而且刀具不用调整）。多次加工 13.816 孔是精度要求所致。以上工艺过程详见图 3。4.4 机械加工余量、工序尺寸及毛坯尺寸的确定机械加工余量、工序尺寸及毛坯尺寸的确定“CA10B 前刹车调整臂外壳” ；零件材料为 KT350，硬度150HBW，毛坯重量 2.5kg，生产类型为中批量，铸造毛坯。据以上原始资料及加工路线，分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下：（1）外圆表面（R41）考虑其零件外圆表面为非加工表面，所以外圆表面为铸造毛坯，没有粗糙度要求，因此直接铸造而成。（2）外圆表面沿轴线方向长度方向的加工余量及公差（12，60 端面）。查机械制造工艺设计简明手册（以下称工艺手册）表 3.126，取 12，60端面长度余量均为 2.5（均为双边加工）车削加工余量为：粗车 2mm精车 0.5mmXXXX 大学毕业设计（论文）说明书16（3）. 内孔（60 已铸成 50 的孔）查工艺手册表 2.22.5，为了节省材料，取 60 孔已铸成孔长度余量为 5，铸成孔直径为 50mm。工序尺寸加工余量：钻孔 2.5mm扩孔 1mm铰孔 0.03mm精铰 0mm同上，零件 12 的孔也已铸出 6 的孔。工序尺寸加工余量：钻孔 1mm扩孔钻 0.1mm粗铰孔 0.03mm精铰孔 0mm(4)槽端面至中心线垂直中心线方向长度加工余量铸出槽端面至中心线 51.5mm 的距离，余量为 3mm。工序尺寸加工余量：粗车端面 2.1 mm半精车 0.7 mm精车 0 mm(5).螺纹孔顶面加工余量铸出螺纹孔顶面至 60 孔轴线且平行轴线方向XXXX 大学毕业设计（论文）说明书1774.5mm 的距离，余量为 4 mm工序尺寸加工余量：粗车顶面 3.1 mm半精车 0.7 mm精车 0.2 mm (6). 其他尺寸直接铸造得到由于本设计规定的零件为中批量生产，应该采用调整加工。因此在计算最大、最小加工余量时应按调整法加工方式予以确认。4.5 确立切削用量及基本工时确立切削用量及基本工时工序一以 R41 外圆为粗基准，粗车 60 孔前后端面。(1)加工条件工件材料：KT350,b =0.35GPa HBW150,铸造。加工要求：粗车 60 孔前后端面。机床： CW6163A 卧式车床。刀具：硬质合金钢端面车刀.据切削用量简明手册（后简称切削手册）取刀具直径 do=80mm。选刀具前角20后角8，副后角=10，刃倾角=10,000s主刃=45,副刃=15rr(2).切削用量1）车削深度 XXXX 大学毕业设计（论文）说明书18因为切削量较小，故可以选择=1.3mm，一次走刀即可完成所需长度。pa2）每转进给量机床功率为 10kw。查切削手册f=0.10.6mm/r。由于加工简单，选较小量 f=0.15 mm/r。3）查后刀面最大磨损及寿命查机械切削用量手册表 8，寿命 T=180min4）计算切削速度按2表 14，v=34.2m/minn=136r/min根据（工艺手册表 4.2-39）取=140（r/min）wn所以，实际切削速度为：35(/min)1000wwd nvm5）计算基本工时tmLi/(*f)=1.14minwn工序二以 R41 外圆为粗基准，粗车 60 孔左右两端面。(1).加工条件工件材料：KT350,b =0.35GPa HBW150,铸造。加工要求：粗车 60 孔前后端面。机床： CW6163A 卧式车床。刀具：硬质合金钢端面车刀.据切削用量简明手册（后简称切削手册）取刀具直径 do=80mm。选刀具前角20后角8，副后角=10，刃倾角=10,000s主刃=45,副刃=15rr(2).切削用量1）车削深度因为切削量较小，故可以选择=1.3mm，一次走刀即可完成所需长度。pa2）每转进给量 XXXX 大学毕业设计（论文）说明书19机床功率为 10kw。查切削手册f=0.10.6mm/r。由于加工简单，选较小量 f=0.15 mm/r。3）查后刀面最大磨损及寿命查机械切削用量手册表 8，寿命 T=180min4）计算切削速度按2表 14，V=34.2m/minn=136r/min根据（工艺手册表 4.2-39）取=140（r/min）wn所以，实际切削速度为：35(/min)1000wwd nvm5）计算基本工时tm/(f)=1.6min。12()lll iwn工序三精车 12 孔前后端面。1.加工条件工件材料：KT350, =0.35GPa HBW150,铸造。b加工要求：精车 12 孔上下端面。机床： CW6163A 卧式车床。刀具：硬质合金钢端面车刀.车削深度1.8mm/rmaxFf由于所选择的进给量远远小于和，故可以使用。fff（2）耐用度查2表 9T=4500s=75min（3）切削速度用不同的刀具材料进行钻、扩、铰孔的 v、F、T、均可以按照表 3.4-8 以及表 3.4-mp10 进行计算。根据所给条件，可以直接在表 3.4-15 中用插入法计算得：XXXX 大学毕业设计（论文）说明书21V=17m/min,F=4732N,T=51.69N.m, =1.25kwmp由于实际条件与上表所给条件不完全相同，故应该对结果进行修正。由表 3.4-9 可知，切削速度的修正系数=0.88，=0.75，故：mvklvk=17m/min*0.88*0.75=11.22m/minv=162r/min01000vnd查 z535 型机床说明书，取 n=195r/min，实际切削速度为：0d n13.5m/min1000v实由表 3.4-11，切削力以及转矩的修正系数=1.06，故：mfmmkkF=4732N*1.06=5016NT=51.69N.m*1.06=54.8N.m. 3.计算工时11220.17min0.5 162mLtnf由于所有工步所用工时很短，所以使得切削用量一致，以减少辅助时间。扩铰和精铰的切削用量如下：扩钻：选高速钢扩孔钻1）确定进给量 f根据表 3.4-5，取 f=（0.70.8）*0.7mm/r=0.490.56mm/r。根据 z535 型机床说明书，取 f=0.57mm/r2)确定切削速度 v 及 n根据表 3.4-34，取 v=25m/min由于切削条件与上表不同，故应该乘以以下修正系数：0.88,1.02pmva vkk故25/min*0.88*1.0222.44/minvmm1000*22.44/min*24.7nr根据 z535 型机床说明书，取 n=275r/min。实际扩孔速度：XXXX 大学毕业设计（论文）说明书22min0*24.7*275/min21.3/10001000d nvmm3)计算工时:21220.09min0.57 275mLtnf铰孔：选高速钢铰刀 100 /minnr1.5 3.0/fmm r011.94dmm31220.1min1.5 100mLtnf精铰：选高速钢铰刀 100 /minnr1.5 3.0/fmm r011.94dmm31220.1min1.5 100mLtnf12340.46minmmmmmTtttt工序五以 12 孔上端面为精基准，钻、扩、铰、精铰 5 个 4.3 孔，精度达到IT7。 1. 选择钻床及钻头选择 Z535 立式钻床，选择高速钢麻花钻钻头，粗钻时 do=3mm 采用双头刃磨法， 2.选择切削用量（1）决定进给量由 do=10mm,查2表 5 按钻头 0.13/fmm r 按机床强度查1表 10.1-2 选择rmmf/8 . 1056. 0最终决定选择机床已有的进给量rmmf/48. 0 （2）耐用度查2表 9T=4500s=75min（3）切削速度查1表 10.1-2n=50-2000r/min 取 n=1000r/min. XXXX 大学毕业设计（论文）说明书233.计算工时3220.26min0.13 1000mLtnf51.3minmmTt工序六以 12 孔为精基准，钻、扩、铰、精铰 60 孔，保证孔的精度达到 IT7。 1.选择钻床及钻头选择 z535 型立式钻床，选择高速钢麻花钻钻头，粗钻时 do=55mm，钻头采用双头刃磨法，2.选择切削用量（1）决定进给量 f 根据表 3.4-1 可以查出 f=0.70.8mm/r 由于孔深和孔径之比/=0.2，所以=1.0，01000d nnl0dlfk故=（0.70.8）*1=0.70.8mm/rf查 z535 型立式钻床说明书，取=0.7mm/rf根据表 3.4-3，钻头强度所允许的进给量=2.1mm/r。机床进给机构允许的轴向力f=69620N（由机床说明书查出），根据表 3.4-4，允许的进给量2.4mm/rmaxFf由于所选择的进给量远远小于和，故可以使用。fff（2）确定切削速度 v、轴向力 F、转矩 T 以及切削功率mp用不同的刀具材料进行钻、扩、铰孔的 v、F、T、均可以按照表 3.4-8 以及表 3.4-mp10 进行计算。根据所给条件，可以直接在表 3.4-15 中用插入法计算得：V=12m/min,F=27860N,T=686.70N.m, =5.21kwmp由于实际条件与上表所给条件不完全相同，故应该对结果进行修正。由表 3.4-9 可知，切削速度的修正系数=0.88，=0.75，故：mvklvk=12m/min*0.88*0.75=7.92m/minv=45.85r/min01000vnd查 z535 型机床说明书，取 n=60r/min，实际切削速度为：0d n10.36m/min1000v实由表 3.4-11，切削力以及转矩的修正系数=1.06，故：mfmmkkXXXX 大学毕业设计（论文）说明书24F=27860N*1.06=29531.6NT=686.7N.m*1.06=727.9N.m3)校验机床功率切削功率为mp=7.22kw*(/ )mmmmppvv k实机床有效功率为：效率=12kg*0.81=9.72kg*EEpp由于故选择的切削用量可以使用，即Empp/min055,0.7/ ,60 /min,10.36dmm fmm r nrvm相应的：F=29531.6N,T=727.9N.m，=7.22kwmp4）计算工时：选择 n=60r/min 所以(322)/(60 0.7)0.8minmt 2、扩孔(1)选用标准高速钢扩孔钻56mm(2)确定扩孔切削用量1）确定进给量 f根据表 3.4-5，取 f=（1.31.5）*0.7mm/r=0.911.05mm/r。根据 z535 型机床说明书，取 f=0.95mm/r2)确定切削速度 v 及 n根据表 3.4-34，取 v=20.3m/min由于切削条件与上表不同，故应该乘以以下修正系数：0.88,1.02pmva vkk故20.3/min*0.88*1.0218.22/minvmm=103.6r/min1000*18.22/min*56nr根据 z535 型机床说明书，取 n=120r/min。实际扩孔速度：min0*56*120/min21.1/10001000d nvmm3)计算工时:23220.3min0.95 120mLtnfXXXX 大学毕业设计（论文）说明书25铰孔（1）选用mm 标准高速钢铰刀。60（2）确定铰孔切削用量1）确定进给量 f，根据表 3.4-6 查出，f=1.251.8/mm，按该表注 4，进给量取较小值。按 z535 型机床说明书，取 f=1.6mm/r。2）切削速度 v 及 n 根据表 3.4-40，去 v=8.5m/min切削速度的修正系数由表 3.4-9 查出0.88,0.99pmva vkk故：8.5/min*0.88*0.997.4/minvmmn010001000*7.4/min42 /mi*56vnrrd根据 z535 型机床说明书，取 n=60r/min，实际铰孔速度in056 60/min10.55/m10001000d nvmm3)计算工时：33220.35min1.6 60mLtnf精铰同上12341.8minmmmmmTtttt工序七粗车半精车槽 26H11 的端面1. 选择机床刀具选择机床： CW6163A 卧式车床。刀具:QA2022L-03. 刀具前角10后角8，副后角=10，刃倾角=10,000s主刃=45,副刃=15rr2. 切削用量查 2 表 5 f=0.140.24mm/rT=180min 取 f=0.15mm/r v=34.2m/min n=136r/min XXXX 大学毕业设计（论文）说明书263. 计算工时粗车121()(324)*28.38s6.44mlll itnf半精车122()(224)8.08s6.44mlll itnfmm1m2Ttt16.46s工序八车螺纹孔顶面1.选择机床及刀具选择机床： CW6163A 卧式车床。2.切削用量1）车削深度因为切削量较小，故可以选择=1.5mm，一次走刀即可完成所需长度。pa2）刀具耐用度查2表寿命 T=180min。 3）计算切削速度查2得 34.2mm/s，n=136r/min,0V12()(1.58)*22.32s28.20mlll itnf工序九以 60 孔及端面和 12 孔为定位基准,钻、扩、铰、精铰 13.8 孔，孔的精度达到 IT7。1. 选择钻床及钻头选择 z535 型立式钻床，选择高速钢麻花钻钻头，粗钻时 do=12mm，钻头采用双头刃磨法，2.选择切削用量根据表 3.4-1 可以查出 f=0.470.57mm/r 按钻头 rmmf/57. 047. 0按机床强度查1表 10.1-2 选择rmmf/8 . 1056. 0最终决定选择机床已有的进给量0.5/fmm rXXXX 大学毕业设计（论文）说明书27根据表 3.4-3，钻头强度所允许的进给量=1.75mm/r。机床进给机构允许的轴向力f=15690N（由机床说明书查出），根据表 3.4-4，允许的进给量1.8mm/rmaxFf由于所选择的进给量远远小于和，故可以使用。fff根据表 3.4-3，钻头强度所允许的进给量=2.1mm/r。机床进给机构允许的轴向力f=69620N（由机床说明书查出），根据表 3.4-4，允许的进给量2.4mm/rmaxFf由于所选择的进给量远远小于和，故可以使用。fff（2）确定切削速度 v、轴向力 F、转矩 T 以及切削功率mp用不同的刀具材料进行钻、扩、铰孔的 v、F、T、均可以按照表 3.4-8 以及表 3.4-mp10 进行计算。根据所给条件，可以直接在表 3.4-15 中用插入法计算得：V=12m/min,F=27860N,T=686.70N.m, =5.21kwmp由于实际条件与上表所给条件不完全相同，故应该对结果进行修正。由表 3.4-9 可知，切削速度的修正系数=0.88，=0.75，故：mvklvk=12m/min*0.88*0.75=7.92m/minv=45.85r/min01000vnd查 z535 型机床说明书，取 n=60r/min，实际切削速度为：0d n10.36m/min1000v实由表 3.4-11，切削力以及转矩的修正系数=1.06，故：mfmmkkF=27860N*1.06=29531.6NT=686.7N.m*1.06=727.9N.m3)校验机床功率切削功率为mp=7.22kw*(/ )mmmmppvv k实机床有效功率为：效率=12kg*0.81=9.72kg*EEpp由于故选择的切削用量可以使用，即Empp/min012,0.5/ ,60 /min,10.36dmm fmm r nrvm相应的：F=29531.6N,T=727.9N.m，=7.22kwmp4）计算工时：XXXX 大学毕业设计（论文）说明书2813421.2min0.50 60mLtnf由于所有工步所用工时很短，所以使得切削用量一致，以减少辅助时间。扩铰和精铰的切削用量如下：扩钻：选高速钢扩孔钻 120 /minnrrmmf/8 . 07 . 0013.6dmm23420.4min0.75 120mLtnf铰孔：选高速钢铰刀 60 /minnr1.5 3.0/fmm r013.74dmm33420.3min2 60mLtnf精铰：选高速钢铰刀 60 /minnr1.5 3.0/fmm r013.87dH43420.3min2 60mLtnf12342.2minmmmmmTtttt工序十以 60 孔及端面和 12 孔为定位基准,钻、扩、铰、精铰 16 孔，孔的精度达到 IT7。1. 选择钻床及钻头选择 z535 型立式钻床，选择高速钢麻花钻钻头，粗钻时 do=14mm，钻头采用双头刃磨法，2.选择切削用量根据表 3.4-1 可以查出 f=0.470.57mm/r 按钻头 rmmf/57. 047. 0按机床强度查1表 10.1-2 选择rmmf/8 . 1056. 0最终决定选择机床已有的进给量0.5/fmm r根据表 3.4-3，钻头强度所允许的进给量=1.75mm/r。机床进给机构允许的轴向力f=15690N（由机床说明书查出），根据表 3.4-4，允许的进给量1.8mm/rmaxFf由于所选择的进给量远远小于和，故可以使用。fff根据表 3.4-3，钻头强度所允许的进给量=2.1mm/r。机床进给机构允许的轴向力f=69620N（由机床说明书查出），根据表 3.4-4，允许的进给量2.4mm/rmaxFfXXXX 大学毕业设计（论文）说明书29由于所选择的进给量远远小于和，故可以使用。fff（2）确定切削速度 v、轴向力 F、转矩 T 以及切削功率mp用不同的刀具材料进行钻、扩、铰孔的 v、F、T、均可以按照表 3.4-8 以及表 3.4-mp10 进行计算。根据所给条件，可以直接在表 3.4-15 中用插入法计算得：V=12m/min,F=27860N,T=686.70N.m, =5.21kwmp由于实际条件与上表所给条件不完全相同，故应该对结果进行修正。由表 3.4-9 可知，切削速度的修正系数=0.88，=0.75，故：mvklvk=12m/min*0.88*0.75=7.92m/minv=45.85r/min01000vnd查 z535 型机床说明书，取 n=60r/min，实际切削速度为：0d n10.36m/min1000v实由表 3.4-11，切削力以及转矩的修正系数=1.06，故：mfmmkkF=27860N*1.06=29531.6NT=686.7N.m*1.06=727.9N.m3)校验机床功率切削功率为mp=7.22kw*(/ )mmmmppvv k实机床有效功率为：效率=12kg*0.81=9.72kg*EEpp由于故选择的切削用量可以使用，即Empp/min014,0.7/ ,60 /min,10.36dmm fmm r nrvm相应的：F=29531.6N,T=727.9N.m，=7.22kwmp (2)耐用度查2表 9T=4500s=75min(3)切削速度查1表 10.1-2XXXX 大学毕业设计（论文）说明书30n=50-2000r/min 取 n=1000r/min. 3.计算工时12420.9min0.5 60mLtnf由于所有工步所用工时很短，所以使得切削用量一致，以减少辅助时间。扩铰和精铰的切削用量如下：扩钻：选高速钢扩孔钻 120 /minnrrmmf/8 . 07 . 0015.6dmm22420.3min0.75 120mLtnf铰孔：选高速钢铰刀 60 /minnrrmmf/6 . 23 . 1015.94dmm32420.2min2 60mLtnf精铰：选高速钢铰刀 60 /minnrrmmf/6 . 23 . 10167dH42420.2min2 60mLtnf12341.6minmmmmmTtttt工序十一以 60 孔及端面和 12 孔为定位基准,钻、扩、铰、精铰 13 孔，孔的精度达到 IT7。1. 选择钻床及钻头选择 z535 型立式钻床，选择高速钢麻花钻钻头，粗钻时 do=12mm，钻头采用双头刃磨法，2.选择切削用量根据表 3.4-1 可以查出 f=0.470.57mm/r 按钻头 rmmf/57. 047. 0按机床强度查1表 10.1-2 选择rmmf/8 . 1056. 0最终决定选择机床已有的进给量0.5/fmm r根据表 3.4-3，钻头强度所允许的进给量=1.75mm/r。机床进给机构允许的轴向力f=15690N（由机床说明书查出），根据表 3.4-4，允许的进给量1.8mm/rmaxFf由于所选择的进给量远远小于和，故可以使用。fffXXXX 大学毕业设计（论文）说明书31根据表 3.4-3，钻头强度所允许的进给量=2.1mm/r。机床进给机构允许的轴向力f=69620N（由机床说明书查出），根据表 3.4-4，允许的进给量2.4mm/rmaxFf由于所选择的进给量远远小于和，故可以使用。fff（2）确定切削速度 v、轴向力 F、转矩 T 以及切削功率mp用不同的刀具材料进行钻、扩、铰孔的 v、F、T、均可以按照表 3.4-8 以及表 3.4-mp10 进行计算。根据所给条件，可以直接在表 3.4-15 中用插入法计算得：V=12m/min,F=27860N,T=686.70N.m, =5.21kwmp由于实际条件与上表所给条件不完全相同，故应该对结果进行修正。由表 3.4-9 可知，切削速度的修正系数=0.88，=0.75，故：mvklvk=12m/min*0.88*0.75=7.92m/minv=45.85r/min01000vnd查 z535 型机床说明书，取 n=60r/min，实际切削速度为：0d n10.36m/min1000v实由表 3.4-11，切削力以及转矩的修正系数=1.06，故：mfmmkkF=27860N*1.06=29531.6NT=686.7N.m*1.06=727.9N.m3)校验机床功率切削功率为mp=7.22kw*(/ )mmmmppvv k实机床有效功率为：效率=12kg*0.81=9.72kg*EEpp由于故选择的切削用量可以使用，即Empp/min012,0.5/ ,60 /min,10.36dmm fmm r nrvm相应的：F=29531.6N,T=727.9N.m，=7.22kwmp12420.9min0.5 1000mLtnf由于所有工步所用工时很短，所以使得切削用量一致，以减少辅助时间。XXXX 大学毕业设计（论文）说明书32扩铰和精铰的切削用量如下：扩钻：选高速钢扩孔钻 120 /minnrrmmf/8 . 07 . 0012.6dmm22420.3min0.75 120mLtnf铰孔：选高速钢铰刀 60 /minnr1.5 3.0/fmm r012.94dmm32420.2min2 60mLtnf精铰：选高速钢铰刀 60 /minnr1.5 3.0/fmm r0137dH42420.2min2 60mLtnf12341.6minmmmmmTttttXXXX 毕业设计（论文）说明书33第五章第五章夹具设计夹具设计5.1 13.813.8 和和 1616 沉孔加工钻床夹具设计沉孔加工钻床夹具设计本夹具要用于 13.8 和 16 沉孔加工钻床夹具设计，因此，在本道工序加工时，我们应首先考虑保证槽的各加工精度，如何提高生产效率，降低劳动强度。5.2 定位基准的选择定位基准的选择拟定加工路线的第一步是选择定位基准。定位基准的选择必须合理，否则将直接影响所制定的零件加工工艺规程和最终加工出的零件质量。基准选择不当往往会增加工序或使工艺路线不合理，或是使夹具设计更加困难甚至达不到零件的加工精度（特别是位置精度）要求。因此我们应该根据零件图的技术
