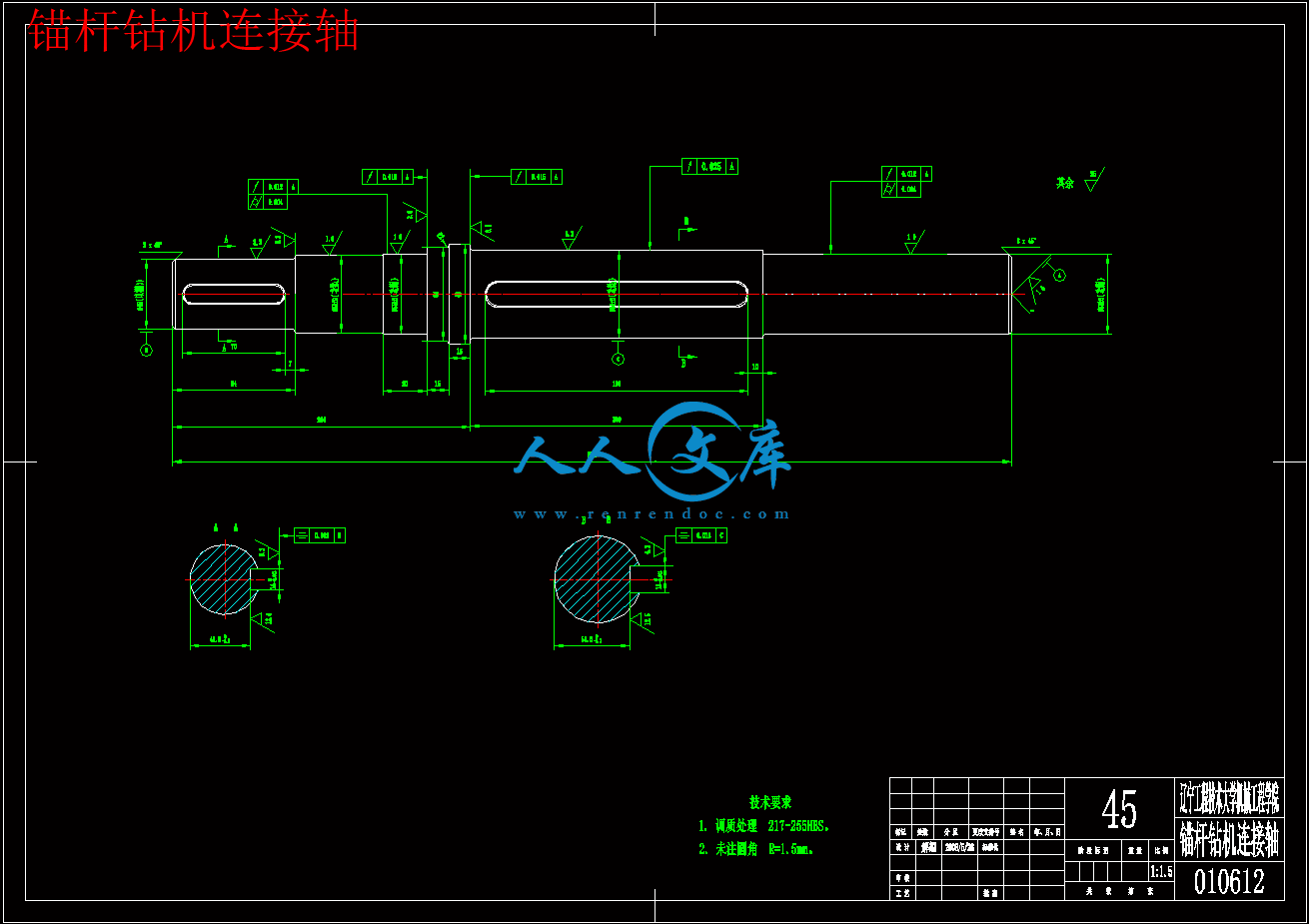

锚杆钻机连接轴.dwg
锚杆钻机连接轴.dwg

掘锚联合机组整体方案设计【4张CAD图纸】【优秀】

收藏

压缩包内文档预览:
预览图
编号:283637    类型:共享资源    大小:859.29KB    格式:RAR    上传时间:2014-05-22 上传人:上*** IP属地:江苏
49
积分
关 键 词:
掘锚 联合机组 整体 方案设计 cad图纸
资源描述:

掘锚联合机组整体方案设计

52页 25000字数+说明书+实习报告+开题报告+4张CAD图纸

内封.doc

实习报告.doc

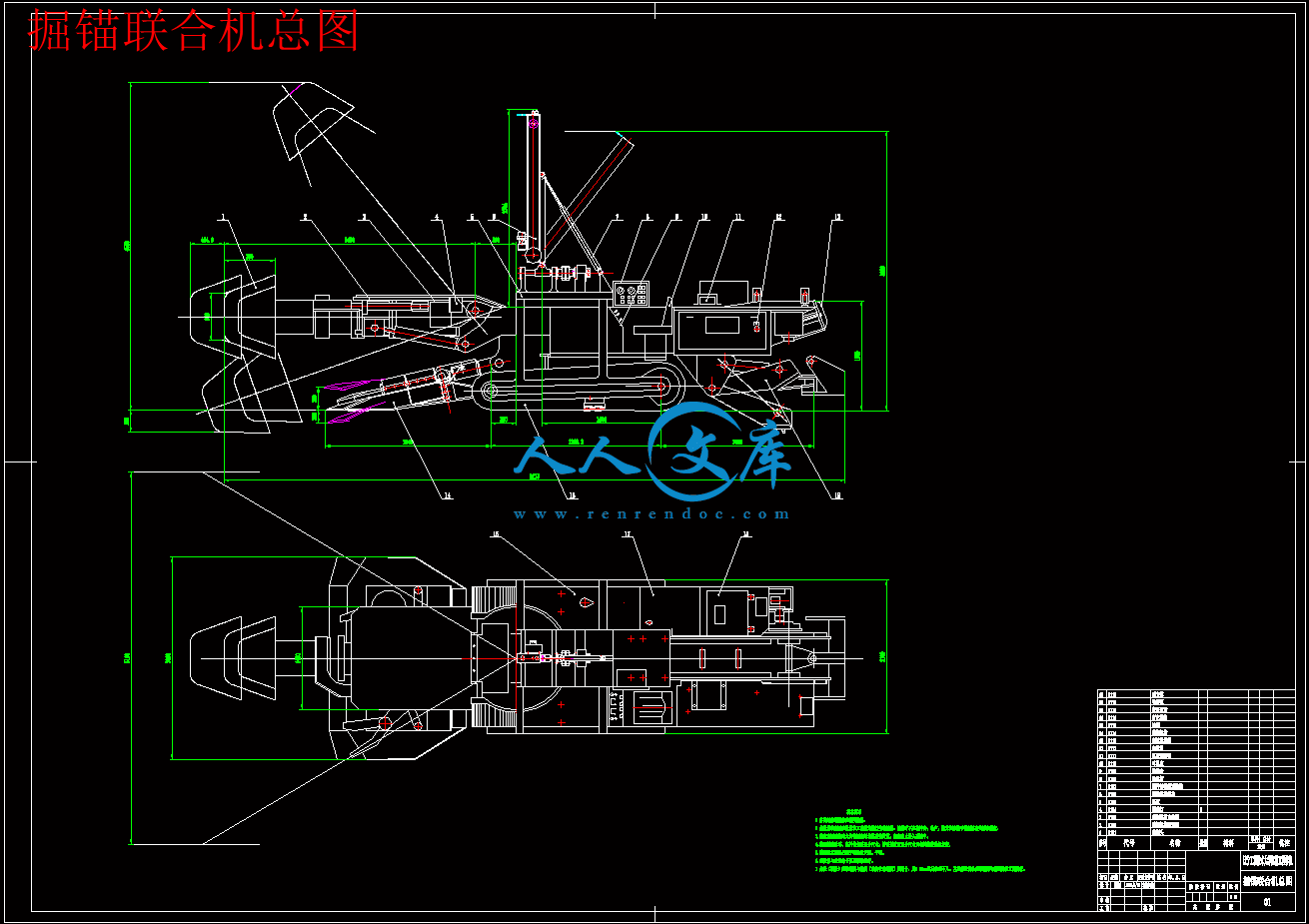

掘锚联合机总图.dwg

掘锚联合机总图.exb

掘锚联合机组整体方案设计开题报告.doc

掘锚联合机组整体方案设计论文.doc

掘锚连接机构.dwg

掘锚连接机构.exb

摘要.doc

目录.doc

锚杆钻机推进机构.dwg

锚杆钻机推进机构.exb

锚杆钻机连接轴.dwg

锚杆钻机连接轴.exb

目录

引言……………………………………………………………………………………………1

1 国内外掘进机水平现状………………………………………………………………2

1.1 国外现状………………………………………………………………………………2

1.1.1 欧洲的巷道掘进及支护实践…………………………………………2

1.1.2 适用于欧洲的掘锚机系统………………………………………………3

1.2 国内现状…………………………………………………………………………………4

1.3国内锚杆钻进设备现状…………………………………………………………4

1.3.1 国外现状…………………………………………………………………4

1.3.2 国内现状…………………………………………………………………5

1.3.3 煤矿锚杆孔钻进设备的前途……………………………………………5

2 掘进机分析与选择………………………………………………………………………8

2.1机械传动系统……………………………………………………………………………8

2.2 截割机构…………………………………………………………………………………8

2.2.1 截割头……………………………………………………………………9

2.2.2 截割减速器……………………………………………………………10

2.2.3 电动机…………………………………………………………………11

2.2.4 悬臂伸缩装置…………………………………………………………12

2.2.5 截割头的设计参数……………………………………………………13

 2.3 悬臂支撑机构…………………………………………………………………………13

2.4 装运机构………………………………………………………………………………15

2.4.1 耙装部…………………………………………………………………15

2.4.2 减速器…………………………………………………………………16

2.4.3 中间输送机构…………………………………………………………17

2.4.4 参数选择………………………………………………………………17

 2.5 行走机构………………………………………………………………………………18

2.5.1 整体设计分析…………………………………………………………18

2.5.2 参数选择计算…………………………………………………………20

 2.6 转载机…………………………………………………………………………………21

2.6.1 带式转载机 ……………………………………………………………21

2.6.2 刮板式转载机…………………………………………………………22

2.6.3 斗式转载车……………………………………………………………22

 2.7 冷却喷雾系统…………………………………………………………………………22

 2.8 液压系统………………………………………………………………………………23

2.8.1 装运机构………………………………………………………………24

2.8.2 行走机构………………………………………………………………25

2.8.3 切割机构升降,回转及推进油缸………………………………………25

2.8.4 起重油缸………………………………………………………………25

2.8.5 喷雾泵油马达的控制…………………………………………………25

2.8.6 液压系统的压力调节…………………………………………………25

2.9电气系统…………………………………………………………………………………26

2.10掘进机的选择…………………………………………………………………………26

2.10.1 使用范围………………………………………………………………27

2.10.2 构特点…………………………………………………………………27

3锚杆钻机设计与安装…………………………………………………………………28

3.1 现有锚杆钻机的整体分析…………………………………………………………28

3.1.1 工作原理………………………………………………………………28

3.1.2 主要部件和结构………………………………………………………28

 3.2 钻具的选择……………………………………………………………………………29

3.2.1 钻头的选择……………………………………………………………29

3.2.2 钻杆的选择……………………………………………………………29

 3.3 钻头参数的选择与计算……………………………………………………………30

3.3.1 钻具回转数……………………………………………………………30

3.3.2 钻头轴向压力…………………………………………………………30

3.3.3 钻头回转扭矩的确定…………………………………………………31

 3.4 锚杆钻机连接轴的设计……………………………………………………………31

3.4.1 选择轴的材料…………………………………………………………31

3.4.2 按转矩初步估算轴最细段直径………………………………………31

3.4.3 轴的计算………………………………………………………………32

3.4.4 轴的校核………………………………………………………………32

3.5 锚杆钻机推进机构的设计…………………………………………………………34

3.5.1零件的选择………………………………………………………………34

3.5.2 工作原理………………………………………………………………35

3.5.3 安装问题分析…………………………………………………………35

3.6 锚掘连接机构的设计………………………………………………………………36

3.6.1 零件的选择……………………………………………………………36

3.6.2 工作原理 ………………………………………………………………37

3.6.3 干涉分析………………………………………………………………37

3.7 锚杆钻机运动分析……………………………………………………………………37

4结论…………………………………………………………………………………………39

4.1 整机受力与稳定性分析……………………………………………………………39

4.1.1 掘进机受力分析………………………………………………………39

4.1.2 掘进机稳定性计算……………………………………………………39

4.1.3 锚掘联合机组稳定性分析……………………………………………41

4.2 总体参数………………………………………………………………………………42

致谢……………………………………………………………………………………………46

参考文献…………………………………………………………………………………………………47

摘要

掘进机和锚杆钻机的联合使用是巷道支护的发展方向,国内外对此项研究差距较大。本文详细研究掘进机的结构特征、控制系统和工作原理。选择现有的掘进机作为基础进行掘锚联合机组设计。通过对现有锚杆钻机的结构特点和工作原理整体分析,选择出锚杆钻具,并对钻头的参数进行了选择和计算。使用液压马达作为钻头旋转和推进的动力。由于工作环境恶劣、钻头所需推进力大,采用链传动的方式把动力传给钻头。锚杆钻机通过轴连接在掘进机上。这样就可以通过控制轴的旋转来实现钻机工作时的位置变换。这项研究,能够实现掘进过程中同时进行锚杆支护,既降低了工人的劳动强,又提高了生产效率。

关键词:掘锚联合机组;掘进机;锚杆钻机;钻头;马达

Abstract

Boring Machine with the common usage of the Stock-drilling is the development direction of the Tunnel supporting. It is relatively great disparity to this research between domestic and international. This text main researches construction characteristic, control system and work principle of the Boring Machine. Through the whole analyse to structure characteristic and work principle of the current Stock-drilling ,choose drill’s tools, and has chosen and calculated the parameter of the Auger. The motor is used as the motive of the Auger’s turning and pushing. Because the work environment is bad and the dint that Auger  need is big, use the way of chuansmission by chain delivers dint to Auger. Passing the axis,Auger is linked on the Boring Machine. In this case,we can convert it’s position when drill working through controlling the axial’revolution. Pass this research, wo can realize boring and drill at the same time, have not only reduce workers' labour intensity but also improved production efficiency.

Key words: Bolter-Miner;Roadheader;Stock-drilling;Auger;Motor

煤矿掘进是煤炭生产和建设的基础工程。岩层支护与加固是维护采掘空间的主要手段。传统的采煤方法将二者分开,不能并行作业,工人的劳动强度大。如果将二者结合将大大的提高生产率,降低劳动强度。

  掘锚联合机组(Bolter-Miner)是80年代中、末期为适应终采工作面快速推进的要求研制的一种煤巷快速掘进和锚杆支护新型技术装备。掘锚联合机组是集切割、装载、行走、锚杆支护、机载除尘等为一体的综合掘进设备。

现今我国煤矿多数采用综掘机掘进巷道,再用锚杆进行支护,其施工步工序:综掘机割煤、装煤、运煤后,将综掘机后撤3~5m,再将锚杆机人工扛至工作面,接设风水管路后,才能启动锚杆机打眼、安装锚杆;工作面的锚杆打设完毕后,再将锚杆机扛出,风水管路撤出,然后综掘机再开进工作面进行新一轮的循环作业。其最大的缺陷是综掘机频繁开进退出,锚杆机依靠人工频繁扛进扛出,造成掘进效率不高,工人劳动强度较大。因此需要对现有综掘机进行改造,使改造后的综掘机实现掘、锚一体化。即:在综掘机上安装液压系统控制的锚杆机,在掘进完毕后不需退机即可进行锚杆打孔作业,使有效的工时得以充分利用,并降低工人劳动强度。装有较长的横滚筒和锚杆钻机的掘锚机组,既能快速掘进,割煤,又能同时支护顶板和侧帮,可实现掘,装,运,支平行作业,一次成巷,可成倍提高掘进速度和工效,并能离机自动操作。所以,掘锚机组是一种新型,高效,快速的掘进设备,是一种理想的作业方式,具有良好的发展前景。 锚杆孔钻进设备是锚杆支护发展的客观需要,它必然按一定规律向前发展,锚杆钻机及其配套钻具的研究、开发、生产与使用,都必须符合客观规律。分析国内外有关信息,总结经验教训,注意煤矿锚杆孔钻进设备发展的基本趋向,有利于使产品在市场竞争中不断发展。

a. 气动、液压单体回转式锚杆钻机是一个时期的主流

综观国外锚杆钻机发展历程以及国内多方面实践,针对煤矿经济状况与煤岩、半煤岩巷道的具体特点,单体回转式锚杆钻机是一个时期内产品生产与开发的主流。从目前技术现状看,在具有压缩空气源的条件下,气动回转式锚杆钻机仍为首选产品。但是,如何解决压缩空气工作压力不足的问题会逐渐引起人们的重视。合理选择压缩空气管网系统,正确确定空压机及其动力系统的技术参数,开发新型的提高压缩空气压力的机械设备,将成为进一步发挥气动锚杆钻机作用的关键。

气动回转式锚杆钻机中,采用柱塞式马达与齿轮式马达各有优缺点。两种不同类型气动马达锚杆钻机的竞争核心,是如何使钻速高、可靠性好、维修费低。产品进一步研究开发的核心将是采用合理技术参数、高科技、新材料、先进工艺。  液压回转式锚杆钻机因其工作压力高、扭矩大、动力系统可不受外界影响,在一些场合下是合理的机型。一个时期内,液压锚杆钻机主要用于与掘进机配套,共用其液压泵站。经过一定时期以后,用户会根据锚杆支护的需要与具体条件,进行综合技术经济分析,在适宜的场所确定采用液压回转式锚杆钻机。由于液压锚杆钻机使用量的增加,矿物油介质的安全性问题会日益突出,开发难燃液锚杆钻机的问题将适时提到日程上来。

电动锚杆钻机的动力单一,是人们理想的首选机型。但因目前技术水平所限,其支腿配套方式、扭矩-转速硬特性和电机防水耐潮性能差等,都不利于其更快地向前发展。在一定时期内,电动锚杆钻机产品仍会以“技术攻关”为基本特征。

今后回转式锚杆钻机的发展前途,将是如何扩大钻进岩石的范围、提高产品可靠性与减轻机重。

b. 研究锚杆钻机扭矩与改革钻头是发展回转式锚杆孔钻进设备的关键  回转式锚杆孔钻进方式有其一定的优越性,但若更加广泛地应用,必须首先从提高扭矩入手,配以适合的钻头,适应钻进具有较高磨蚀性的岩石。提高钻头的水平,离不开高新技术,尽量采用新材料和新工艺,特别是经济有效的表面强化技术。国外曾试验研究高压水细射流技术和小孔径金刚石钻进技术,目前尚未正式用于锚杆孔钻进。硬质合金仍是锚杆孔钻进的主要钻具材料。采用高新技术,改进硬质合金片的性能,同时,研究合理的钻头结构参数,仍是小直径回转式岩石钻头的主攻方向。

c. 高新技术的发展,有宜于锚杆孔钻进技术的变革  几十年来,锚杆孔钻进设备已有了一定的提高,随着知识经济的发展,锚杆钻机及其配套钻具会逐渐有所变革,预计在以下方面会引起产品的重大变化:    1) 结构参数的优化以及高科技新材料的应用,使单体锚杆钻机性能提高、重量减轻。 采用了高新技术的岩石钻头将使回转式钻进方式扩大应用范围。    2) 高科技微电子技术在不同动力、不同类型锚杆钻机上的应用,可能会使锚杆钻机发生某 些根本性的变革,例如改变钻机特性、改善操作性能、提高可靠性等。国外已探讨计算机控制的锚杆孔钻进与锚杆安装的综合性自动化设备。凿岩机器人的成功应用必将有力地促进锚杆孔钻进设备的进步。    3) 锚杆孔钻进设备的发展,以锚杆支护技术与凿岩技术的发展为基础,锚杆支护新类型 、新材料的出现会对锚杆钻机的结构参数、技术性能与功能提出新的要求。锚杆孔钻机的开发必须紧随锚杆支护的技术发展。同时,凿岩技术的发展会促进锚杆孔钻进设备的提高。不同凿岩方式的研究以及通用凿岩机具的研究成果,都将会及时地移植到锚杆孔钻进设备的开发上来。    4) 锚杆孔钻进设备是锚杆支护的关键设备,它影响着锚杆支护的质量--锚杆孔的方位、 深度、孔径的准确性以及锚杆安装质量,又涉及操作者的人身安全、劳动强度与作业条件。 锚杆孔钻进设备的核心是高效与安全。发展煤矿锚杆孔钻进设备以高效、安全为核心,就会有强劲的竞争力,这是产品具有发展前途的根本。2 掘进机分析与选择

机体主要包括截割机构;悬臂支撑机构;装运机构;行走机构;转载机;冷却喷雾系统;液压系统;电气系统。

2.1 机械传动系统

如图2-1,为所设计掘进机的机械传动系统。

从图中可知,切割电动机通过联轴节,太阳轮,行星轮,内齿轮,太阳轮、驱动切割头进行切割。

耙爪由油马达经齿轮驱动。油马达的动力同时经齿轮和中间轴传递动另一侧减速器,驱动另一侧的耙爪。左右两个减速器的传动比相同,所以两个耙爪能保持同步。

行走机构传动系统左右对称布置,分别由油马达通过齿轮,联轴节,太阳轮,行星轮,内齿轮驱动链轮,通过履带和从动链轮驱动掘进机行走。

中间输送机由油马达通过联轴节,齿轮驱动主动链轮,是刮板链在主动链轮和从动工艺特性参数:主要指切割深度,切削厚度,摆动速度,截割头摆动角速度。

以上诸多因素相互制约,关联和影响,在设计中摇相互匹配,综合统一考虑。现在国内已经对截割头有了很深入的研究,出现了很多不同类型的掘进机截割头。基于以上因素可以选择已有的成形的用于实践中的截割头。

同时根据方案设计要求,选用已有的掘进机S100-41型悬臂式掘进机的截割头;适用于f=8~10左右的半煤岩巷道和薄煤层巷道。

各参数如下:

功      率 :     45Kw;

截割头转速 :     27r/min;

最大钻进力 :     112.5KN;

截割头最大侧推力:37.7KN;

截割头升力 :     34.9KN;

截割头降力 :     36.3KN;

相应在满足条件的情况下,使用S100-41型悬臂式掘进机的截割悬臂

2.3 悬臂支撑机构

悬臂支撑机构的作用是支撑悬臂,并使其实现升降和回转运动。它主要由升降和回转油缸及回转台组成。悬臂铰接于回转台的回转体上,升降油缸的一端和悬臂铰接,另一端和回转体铰接。在升降油缸的作用下,悬臂可在垂直方向上下摆动,回转体则可带动悬臂作水平方向的摆动。

回转体是悬臂支撑机构中的重要部件,位于机器的中央。它主要由回转体,回转支承,回转座和回转油缸组成。回转体和悬臂铰接,回转座固联于机架上,在回转体和回转座中间装有回转支承。工作时,截割反力通过回转台传到机架上。回转台也是一个将悬臂工作机构和其他机构(装运,行走等机构)相连的连接部件,其机构是否合理,对


内容简介:
中文题目:掘锚联合机组整体方案设计外文题目:Whole conceptual design of tunnelling and stocks Consociation machine毕业设计(论文)共56页(其中:外文文献及译文9页) 图纸共4张 完成日期 2008年6月 答辩日期 2008年6月辽宁工程技术大学本科生实习报告书教学单位 机械工程学院 专 业 机械工程及其自动化 班 级 机械043班 学生姓名 解 超 学 号 0407100308 指导教师 丁 飞 大四下学年开学初,在老师的带领下,我们一行6人到辽源煤机厂进行了参观实习。通过实习,对辽源煤机厂的总体面貌;该厂的技术设备以及未来我国煤矿机械行业发展趋势等方面有了一定的了解。进一步对所学知识的应用有了更深刻的认识。辽源煤矿机械厂始建于1969年,是国内采煤机、掘进机、液压泵、马达系列产品最大最全的主要生产基地,是国内采掘机械和液压元件研制中心。现有员工1780人,中高级职称技术人员人。资产总额亿元,主要生产设备台,精密数控设备台,进口设备台。具有三十多年开发、研制生产采掘机械能力和经验,有雄厚的人才优势,宝贵的技术资源和广阔的销售市场,有规范的生产制造手段和完善的检测试验装置。其主导产品有高、中、低档、大小功率电牵引(液压)采煤机 、掘进机、油泵、马达。形成多个系列品种。分别获得国家银质奖、部优、省优、省科技进步奖,有的产品填补国内空白,产品行销个局、矿,并出口东南亚,市场占有率达左右。本次实习我们主要参观工厂的各个车间以及许多只有在书本上看过的机器设备,令我们大开眼界。首先,我们参观了铸造、锻造等车间。干净宽敞的厂房里,工人师傅各自忙碌着自己的工作。里面显得井然有序。说明来意后,工人师傅认真的给我们讲解了设备操作方法及用途、内部结构。我们认真做了笔记,同时回忆课堂上老师讲的知识;使理论和实际联系到了一起。感觉到自己的知识更加宽泛了一些。接下来,我们主要参观的是装配车间,这是我们第一次参观这么大型的车间。工人师傅们叮叮当当挥舞着手中的工具,将一个个小零件拼装在一起;我们感叹着工人师傅们高超的技术同时享受着这美妙的音乐声。抬起头看见厂房上面穿梭着几门龙门吊,上面还挂着大型的零件,他们在我门身边经过的时候似乎都能感受到呼呼挂风。这使我们心中产生了一些惧意,但并不能阻挡我们求知的渴望。我们在这大大的车间内探索着,每一处都是那么的新奇,我们就像一只只嗷嗷待哺的小鸡;迫不及待的央求师傅们一一为我们讲解。他们告诉我们,这种工作一方面靠技术,很大程度上还要靠积累的经验。看来,我们在这个阶段,不仅应该丰富自己的理论知识,同时也应该学习一些实际操作的经验,使自己变得更加的充实,也逐渐积累自己的经验,为今后的工作打下坚实的基础。校外实习是每一个学生必须拥有的一段经历,是我们学习生活的一个重要部分,我们以前所学习的理论知识,对什么事情都想象的比较完善,但现实与理论有较大的差距,在实践中,有许多预料不到的问题,可能在许多时候可以运用所学到的理论知识解决,但是在许多时候在书本上找不到的,而在实践中能找到。通过实习,以将我们所学到的理论知识与实践相结合,找出差异,并累积一定的工作经验,使我们在实践中了解社会,让我们体会学校与社会的不同,也打开了视野,增长了见识,为我们以后进一步走向社会打下基础。通过实习,将使我们的知识更加牢固,有利于我们提高学习效率。通过这次实习,让我知到了怎样与人相处和真正认识到什么是“一分耕耘一分收获”,从这次实习中,我体会到了实际的工作与书本上的知识是有一定距离的,并且需要进一步再学习。不可以再像以前那样,要珍惜每一段学习的机会。使自己知道“将来出来从事工作的时候,无论做什么岗位什么职位都好,都要实事求是,按部就班,要把自己放在最低层次,要从低做起,千万别把自己看得高高在上。我要不断努力提高自身素质,为我即将走上工作岗位增添了信心。指导教师意见成绩评定:指导教师签字: 年 月 日 实习单位意见负责人签字:(单位盖章)年 月 日备注辽宁工程技术大学本科毕业设计(论文)开题报告题 目 掘锚联合机组整体方案设计指 导 教 师 院(系、部) 机械工程学院 专 业 班 级 机械04-3班 学 号 姓 名 日 期 2008年3月18日 一、 选题的目的、意义和研究现状选题目的:1.通过毕业设计锻炼自己的创新意识。2.合理运用所学知识进行掘锚联合机组整体方案设计与液压系统设计。3.熟悉和实践一次设计工作的流程,锻炼自己收集和运用各种资料的能力,为以后的科研和工作打下一个良好的基础。选题意义:更加深入研究了掘锚联合机组整体及液压系统的设计、合理运用大学四年所学的专业知识,培养自己的自学和设计能力。研究现状:国外现状国外掘进机设备可分为两类:一类是欧洲国家普遍使用的掘进机,它适应范围广。但掘进、支护不能平行作业,掘进效率低,开机效率低;另一类是以美国和澳大利亚为代表的掘锚综合机组,可实现煤巷的快速掘进,开机效率高,掘进效率高,后者是在前者的基础上,在掘进机上安装锚杆钻机,使掘进机与锚杆钻车合二为一,到80年代末发展成掘、装、锚平行作业的新型设备。它较好的解决了掘进、装运和锚杆支护的平行作业,其不足是只适应于煤巷掘进,机型庞大,适应范围小。目前,美,英,奥地利等过已研制成功了几种型式的掘锚机组,并投入使用,显示了很高的掘进效率,真正实现了快速掘进。国内现状我国掘进机的发展起步较晚,尽管我国在1956年引进前苏联K-3型掘进机用于煤巷掘进,60年代中后期也进行了国产掘进机的研制。但技术上落后,性能和可靠性都很差,未能在生产中应用。70年代我国掘进机的研制和应用才真正起步,比世界各主要国家晚1520年。80年代中期开始,我国先后引进了40余台连续采煤机,主要在条件适合的矿井推广。90年代引进了十余台连续采煤机,在神华、黄陵等矿区使用,其中美国久益公司的12CM18-10D型设备在神东大柳塔矿用于煤巷掘进,创造月进尺2705米的当时世界记录,说明了掘锚联合机组是煤巷快速掘进的理想设备之一,但我国在掘锚联合机组的研究开发方面基本属于空白。二、 研究方案与预期结果一技术路线,设计方案:1)根据给定的参数对掘锚联合机组总体的方案设计。确定各主要零部件的结构形式及所须各元件的型号,尺寸等,掌握掘进机各主要元件之间的装配关系以工作原理。2)进行液压系统设计。确定各以液压作为动力的部件的工作回路,确定液压系统的工作原理。3)进行重要的液压缸设计。在分析液压系统的基础上,对掘锚机组的重要液压缸进行设计,进行主要参数的设计计算。对要设计液压主缸的各零部件的选型设计。根据工作压力,来计算基本顶出缸系统元件要求规格和型号等,并确定出各个参数。3)对所设计的液压系统下的重要液压缸进行校核,通过已知的数据进行系统分析。4)辅助元件各部分部件设计。二预期结果 能够顺利的进行纵轴式掘进机的总体方案设计、液压系统设计、各部件设计等,并且能够成功的应用于实际工作当中,在确定掘进机的总体设计后,完成液压系统设计,通过校核后的尺寸参数确定出重要液压缸的结构形式及相关零部件的安装形式,能够成功的应用于实际工作当中,在相关的结构设计的配合下,保证纵轴式掘进机的工作效率、确保系统的安全可靠、造价合理。三、 研究进度第14周 实习。第57周 总体设计。第810周 部件设计。第1113周 绘图。第1315周 完成说明书。第16周 机动。四、 主要参考文献1.谢锡纯 李晓豁.矿山机械与设备.徐州:中国矿业大学出版社,20002.煤炭工业部生产司开拓处.掘进机选型手册.北京:煤炭工业出版社,19893.周松林 王民.掘进机械化成套设备选型手册. 煤炭工业出版社,19904. 煤炭科学研究总院北京开采研究所.地下开采现代技术理论与实践.煤炭工业出版社,20025. 唐大放 冯晓宁 杨现卿.机械设计工程学 中国矿业大学出版社,20016. 徐灏.机械设计手册 机械工业出版社,19887.薛顺勋 宋广太 库明欣 煤巷锚杆支护施工指南 煤炭工业出版社, 19998. 孙训方 方孝淑 关来泰 材料力学 高等教育出版社, 19939State-of-the-art tunnel boring machine set to carve out Queens water tunnel. U.S. Water News Online,December 199610. 隗金文 王慧 液压传动 东北大学出版社 200111. 张树森 机械制造工程学 东北大学出版社 200112. 任中全 寇子明 赵灿 现代机械设计理论与方法煤炭工业出版社 200013. 巩云鹏 田万禄 张祖立 黄秋波 机械设计课程设计东北大学出版社14. 赵容 互换性与测量技术基础 辽宁科学技术出版社 1997.215. 谭浩强 C程序设计清华大学出版社 1998.116. 王永岩 理论力学 煤炭工业出版社 2000.817. 马壮 赵越超 孟繁盛 机械工程材料 湖南科学技术出版社 2000.4五、指导教师意见指导教师签字:3辽宁工程技术大学毕业设计(论文)目录引言11 国内外掘进机水平现状21.1 国外现状21.1.1 欧洲的巷道掘进及支护实践21.1.2 适用于欧洲的掘锚机系统31.2 国内现状4 1.3国内锚杆钻进设备现状41.3.1 国外现状41.3.2 国内现状51.3.3 煤矿锚杆孔钻进设备的前途52 掘进机分析与选择8 2.1机械传动系统8 2.2 截割机构82.2.1 截割头92.2.2 截割减速器102.2.3 电动机112.2.4 悬臂伸缩装置122.2.5 截割头的设计参数13 2.3 悬臂支撑机构132.4 装运机构152.4.1 耙装部152.4.2 减速器162.4.3 中间输送机构172.4.4 参数选择17 2.5 行走机构182.5.1 整体设计分析182.5.2 参数选择计算20 2.6 转载机212.6.1 带式转载机 212.6.2 刮板式转载机222.6.3 斗式转载车22 2.7 冷却喷雾系统22 2.8 液压系统232.8.1 装运机构242.8.2 行走机构252.8.3 切割机构升降,回转及推进油缸252.8.4 起重油缸252.8.5 喷雾泵油马达的控制252.8.6 液压系统的压力调节252.9电气系统262.10掘进机的选择262.10.1 使用范围272.10.2 构特点273锚杆钻机设计与安装283.1 现有锚杆钻机的整体分析283.1.1 工作原理283.1.2 主要部件和结构28 3.2 钻具的选择293.2.1 钻头的选择293.2.2 钻杆的选择29 3.3 钻头参数的选择与计算303.3.1 钻具回转数303.3.2 钻头轴向压力303.3.3 钻头回转扭矩的确定31 3.4 锚杆钻机连接轴的设计313.4.1 选择轴的材料313.4.2 按转矩初步估算轴最细段直径313.4.3 轴的计算323.4.4 轴的校核323.5 锚杆钻机推进机构的设计343.5.1零件的选择343.5.2 工作原理353.5.3 安装问题分析353.6 锚掘连接机构的设计363.6.1 零件的选择363.6.2 工作原理 373.6.3 干涉分析373.7 锚杆钻机运动分析374结论394.1 整机受力与稳定性分析394.1.1 掘进机受力分析394.1.2 掘进机稳定性计算394.1.3 锚掘联合机组稳定性分析414.2 总体参数42致谢46参考文献47摘要掘进机和锚杆钻机的联合使用是巷道支护的发展方向,国内外对此项研究差距较大。本文详细研究掘进机的结构特征、控制系统和工作原理。选择现有的掘进机作为基础进行掘锚联合机组设计。通过对现有锚杆钻机的结构特点和工作原理整体分析,选择出锚杆钻具,并对钻头的参数进行了选择和计算。使用液压马达作为钻头旋转和推进的动力。由于工作环境恶劣、钻头所需推进力大,采用链传动的方式把动力传给钻头。锚杆钻机通过轴连接在掘进机上。这样就可以通过控制轴的旋转来实现钻机工作时的位置变换。这项研究,能够实现掘进过程中同时进行锚杆支护,既降低了工人的劳动强,又提高了生产效率。关键词:掘锚联合机组;掘进机;锚杆钻机;钻头;马达AbstractBoring Machine with the common usage of the Stock-drilling is the development direction of the Tunnel supporting. It is relatively great disparity to this research between domestic and international. This text main researches construction characteristic, control system and work principle of the Boring Machine. Through the whole analyse to structure characteristic and work principle of the current Stock-drilling ,choose drills tools, and has chosen and calculated the parameter of the Auger. The motor is used as the motive of the Augers turning and pushing. Because the work environment is bad and the dint that Auger need is big, use the way of chuansmission by chain delivers dint to Auger. Passing the axis,Auger is linked on the Boring Machine. In this case,we can convert its position when drill working through controlling the axialrevolution. Pass this research, wo can realize boring and drill at the same time, have not only reduce workers labour intensity but also improved production efficiency.Key words: Bolter-Miner;Roadheader;Stock-drilling;Auger;Motor引言煤矿掘进是煤炭生产和建设的基础工程。岩层支护与加固是维护采掘空间的主要手段。传统的采煤方法将二者分开,不能并行作业,工人的劳动强度大。如果将二者结合将大大的提高生产率,降低劳动强度。 掘锚联合机组(Bolter-Miner)是80年代中、末期为适应终采工作面快速推进的要求研制的一种煤巷快速掘进和锚杆支护新型技术装备。掘锚联合机组是集切割、装载、行走、锚杆支护、机载除尘等为一体的综合掘进设备。现今我国煤矿多数采用综掘机掘进巷道,再用锚杆进行支护,其施工步工序:综掘机割煤、装煤、运煤后,将综掘机后撤35m,再将锚杆机人工扛至工作面,接设风水管路后,才能启动锚杆机打眼、安装锚杆;工作面的锚杆打设完毕后,再将锚杆机扛出,风水管路撤出,然后综掘机再开进工作面进行新一轮的循环作业。其最大的缺陷是综掘机频繁开进退出,锚杆机依靠人工频繁扛进扛出,造成掘进效率不高,工人劳动强度较大。因此需要对现有综掘机进行改造,使改造后的综掘机实现掘、锚一体化。即:在综掘机上安装液压系统控制的锚杆机,在掘进完毕后不需退机即可进行锚杆打孔作业,使有效的工时得以充分利用,并降低工人劳动强度。装有较长的横滚筒和锚杆钻机的掘锚机组,既能快速掘进,割煤,又能同时支护顶板和侧帮,可实现掘,装,运,支平行作业,一次成巷,可成倍提高掘进速度和工效,并能离机自动操作。所以,掘锚机组是一种新型,高效,快速的掘进设备,是一种理想的作业方式,具有良好的发展前景。 1 国内外掘进机水平现状1.1 国外现状国外掘进机设备可分为两类:一类是欧洲国家普遍使用的掘进机,它适应范围广。但掘进、支护不能平行作业,掘进效率低,开机效率低;另一类是以美国和澳大利亚为代表的掘锚综合机组,可实现煤巷的快速掘进,开机效率高,掘进效率高,后者是在前者的基础上,在掘进机上安装锚杆钻机,使掘进机与锚杆钻车合二为一,到80年代末发展成掘、装、锚平行作业的新型设备。它较好的解决了掘进、装运和锚杆支护的平行作业,其不足是只适应于煤巷掘进,机型庞大,适应范围小。目前,美,英,奥地利等过已研制成功了几种型式的掘锚机组,并投入使用,显示了很高的掘进效率,真正实现了快速掘进。1.1.1 欧洲的巷道掘进及支护实践目前,德国所开采的煤层通常至少有1000m深,压力大。经常是多煤层开采,瓦斯含量高,有时有些煤层还会遇到岩石突出的问题。困难的地质条件由于历史的原因更加恶化,例如 在工作面布置方向、掘进方向上的限制,巷道规格的增大以及巷道重复使用等。选用何 种支护方式首先要考虑岩石应力场。在英国,一般煤矿开采深度在800m左右,除了没有突出现象外,其余的情况与德国煤矿 大致相同。制约欧洲大多数长壁煤矿的主要因素就是顺槽巷道的掘进。几乎所有的欧洲煤矿顺槽都采 用单 巷掘进。因为深度大,应力大,不适宜采用多巷掘进,因此支护便成了制约所有顺 槽掘进设备的瓶颈 (需要的循环时间最长) 。德国煤矿传统型的支护设备是可屈服拱型钢梁,每米重3444kg,加上充填 (在拱型钢梁后面把水泥浆泵进去),常常还带有锚杆,这样的巷道支护成本很高,并且工序复杂,进度慢。由于进度慢,又部分地导致了加长工作面。目前德国拥有西方世界最长的工作面,通常长达350400m,还有几个面超过400m。这样就需要选用大型的工作面设备,因此巷道断面又要进一步加大,掘进速 度更加下降,支护更加困难,造成恶性循环。但是,过去15年所开发的高强度锚杆,经过在欧州的深井煤矿中应用,业已证明是成功的。英国差不多所有的长壁顺槽巷道现都用连采机掘成矩形,采用锚杆支护。在德国也有计划要增大锚杆支护量,尤其是在主运输巷。 高强度锚杆支护与传统的支 护方式相比,它有几大优点: 1)减少长壁工作面端头支护耽搁的时间,工作面回采速度加快; 2)在巷道掘进和长壁工作面回采时,支护更有效; 3)掘进速度加快; 4)支护成本降低,极大地降低支护上所投入的人工; 5)安全状况大有改善; 6)运输和辅助服务更方便; 7)顶板支护强度的设计与巷道服务的年限及用途紧密相连; 8)巷道的使用得到改善(规格及形状)。锚杆支护虽然比传统的顶板支护方式快多了,但是它仍然是最慢的一道工序。在一天24h 内,连采机开机率只有20%30%。为了改进这一局面,需要采用整体改进的方法,达到掘进、顶板支护、煤炭运输、通风、服务及材料供应相配套,使生产设备达到优化。在欧洲,达到这样效果的设备只有掘锚机。它能在独眼巷里快速掘进,支护紧跟迎头。在欧洲的典型采矿条件下,必须紧靠迎头打上高强度锚杆支护。1.1.2 适用于欧洲的掘锚机系统在美国和澳大利亚,连续采煤机主要用于沿煤层快速掘巷,并与重型长壁设备一起使用, 使长壁回采工艺成为高产高效的主要采煤系统。新一代掘锚机已具备的性能,再加上在深井,特别是应力大的煤矿,在巷道支护上采用高强度的支护系统,使这样的系统在欧洲煤 矿使用也大有可能。英国成功地在矩形断面巷道上采用锚杆支护,带来了巷道掘进设备的革命。从80年代中叶 到现在,巷道的掘进由过去使用掘进机全部改为使用连采机,到现在又开始采用掘锚机。 现在全世界已有130多台专门设计的掘锚机(其中包括大修后装上钻机的那些连采机),其中英国有14台在用。最新式设计,如久益公司生产的12BM15型掘锚机系统,可提供能自动伸缩的带式输送机、通风、电气及集尘等设备。所有这一切都是把结实耐用、经过实践检验的设备安装在 掘锚机后面的拖曳平板车上来实现的。该系统总长不超过30m。而欧洲原先使用的标准掘进 机系统,全部铺开,长度超过100m。这种极大简化了的掘锚机系统与以前相比有许多优点,掘锚 机系统的安全性能更好, 劳动力减少,掘进速度更快,锚杆支护标准更高,底板支护效 果更好, 巷道也更为稳定。RJB公司的多米尔矿、里卡矿以及DSK公司的威尔斯矿先后引进了12BM15掘锚机,连带整个后 配套系统,包括电气、运输、通风及灭尘装置。1.2 国内现状我国掘进机的发展起步较晚,尽管我国在1956年引进前苏联K-3型掘进机用于煤巷掘进,60年代中后期也进行了国产掘进机的研制。但技术上落后,性能和可靠性都很差,未能在生产中应用。70年代我国掘进机的研制和应用才真正起步,比世界各主要国家晚1520年。80年代中期开始,我国先后引进了40余台连续采煤机,主要在条件适合的矿井推广。90年代引进了十余台连续采煤机,在神华、黄陵等矿区使用,其中美国久益公司的12CM18-10D型设备在神东大柳塔矿用于煤巷掘进,创造月进尺2705米的当时世界记录,说明了掘锚联合机组是煤巷快速掘进的理想设备之一,但我国在掘锚联合机组的研究开发方面基本属于空白。1.3 国内外锚杆孔钻进设备现状锚杆支护是有宜于加快井巷掘进速度、提高顶板支护效果、降低支护劳动强度和减少支护材料消耗的先进技术。我国仅国有重点煤矿每年掘进500多万米巷道,1997年末,锚杆支护率全国平均已达31.5%,按规划,到2000年,锚杆支护率平均应达到50%,但已有大同、邢台、平顶山、铁法、西山、龙口等16个矿务局率先使锚杆支护率超过50%。国外先进采煤国锚杆支护率往往超过80%。锚杆孔钻进是锚杆支护施工的重要环节,锚杆支护的发展需要大量锚杆孔钻进设备作保证。锚杆孔钻进设备包括锚杆钻机和配套钻具(钻杆、钻头等)。分析锚杆孔钻进设备现状,展望它的发展前途,有助于不断促进锚杆孔钻进设备的技术进步,使其适应锚杆支护技术的需要。锚杆孔钻进设备以锚杆钻机为主体。锚杆钻机按结构分为单体式、钻车式、机载式;按动力分为电动式、气动式、液压式;按破岩方式分为回转式、冲击式、冲击回转式、回转冲击式。与锚杆钻机配套的钻具,因破岩方式不同而不同,总的来说有回转类破岩钻具、冲击类破岩钻具以及回转冲击类破岩钻具。1.3.1 国外现状国外锚杆孔钻进设备的品种与功能多样,技术性能优越,可靠性高。美国煤矿大量使用塔架钻车式锚杆钻机,班工作效率达120240根,并着手开发计算机控制的全自动锚杆钻机。法国生产的转架式锚杆钻机集钻孔、安装锚杆为一体,并具有储存锚杆杆体的锚杆仓。芬兰生产具有树脂注射系统的钻车式锚杆机,使钻孔、安装锚杆杆体、注入粘结剂全由机械完成,机械化程度颇高。澳大利亚有4家锚杆钻机生产厂家,生产各种不同类型的锚杆钻机,尤以单体气动支腿式锚杆钻机使用居多,并有多家公司生产能与掘进配套的单体支腿式液压锚杆钻机。澳大利亚气动支腿式锚杆钻机主要有柱塞马达与齿轮马达式两种(早期叶片式气动马达已淘汰),采用玻璃钢碳素纤维支腿。澳大利亚液压锚杆钻机可以以矿物油和难燃液为工作液,回转机构由摆线液压马达驱动,有的产品采用玻璃钢碳素纤维支腿使机重减轻。1.3.2 国内现状国内锚杆钻机的研制经历了30多年的历程,曾先后研制机械支腿式电动锚杆钻机、钻车式锚杆钻机、支腿与导轨式液压锚杆钻机、支腿式气动锚杆钻机、非机械传动支腿式电动锚杆钻机、机载式锚杆钻机和双级气腿凿岩机等。从实际情况看,MQT-50C系列支腿式气动锚杆钻机、MZ-型导轨式液压锚杆钻机、ZYX100型(改进成MYT-115型)支腿式液压锚杆钻机以及ZY24M、7665M气动双级气腿凿岩机在国内有一定市场。其中,MQT-50C系列产品近年已能代替同类(气腿齿轮马达式)进口产品。煤矿锚杆钻机多为回转式,为配合推广小直径树脂锚杆,钻头采用2729mm的回转钻头,其结构类型多为两翼对称、两翼不对称和两翼连筋式,可供钻进不同性质岩石时选用。钻杆由B19或B22(少数)六角中空钢加工。经多年联合攻关,锚杆钻头和钻杆已能初步满足一定条件下锚杆支护的需要。但是,由于锚杆孔钻进设备的开发、研究和生产与锚杆支护技术的迅速发展不相适应,煤矿锚杆支护施工中大量使用的还是传统气动凿岩机与煤电钻。专用锚杆孔钻进设备中,使用国外进口设备较多,但因进口设备价格高和备件供应不及时,煤矿用户希望采用国产的锚杆孔钻进设备。近来,石家庄煤矿机械厂生产的MQT-50C系列气动锚杆钻机已能逐步代替国外进口的齿轮马达式锚杆钻机;正定煤矿机械厂的ZYX系列液压锚杆钻机在与S100掘进机配套使用中,取得可喜进展;国产柱塞气动马达式锚杆钻机逐步投入市场;澳大利亚CRAM气动锚杆钻机在中国已建立专业维修公司,并在元件的中国国产化方面取得一些进步。这都有宜于使锚杆钻机进一步满足锚杆支护发展的需要。然而,可靠性高、性能优异的国产化锚杆钻机还为数不多,与锚杆钻机配套的钻具规格不全、质量不稳定和适应岩石条件有限。1.3.3 煤矿锚杆孔钻进设备的前途锚杆孔钻进设备是锚杆支护发展的客观需要,它必然按一定规律向前发展,锚杆钻机及其配套钻具的研究、开发、生产与使用,都必须符合客观规律。分析国内外有关信息,总结经验教训,注意煤矿锚杆孔钻进设备发展的基本趋向,有利于使产品在市场竞争中不断发展。a. 气动、液压单体回转式锚杆钻机是一个时期的主流综观国外锚杆钻机发展历程以及国内多方面实践,针对煤矿经济状况与煤岩、半煤岩巷道的具体特点,单体回转式锚杆钻机是一个时期内产品生产与开发的主流。从目前技术现状看,在具有压缩空气源的条件下,气动回转式锚杆钻机仍为首选产品。但是,如何解决压缩空气工作压力不足的问题会逐渐引起人们的重视。合理选择压缩空气管网系统,正确确定空压机及其动力系统的技术参数,开发新型的提高压缩空气压力的机械设备,将成为进一步发挥气动锚杆钻机作用的关键。气动回转式锚杆钻机中,采用柱塞式马达与齿轮式马达各有优缺点。两种不同类型气动马达锚杆钻机的竞争核心,是如何使钻速高、可靠性好、维修费低。产品进一步研究开发的核心将是采用合理技术参数、高科技、新材料、先进工艺。液压回转式锚杆钻机因其工作压力高、扭矩大、动力系统可不受外界影响,在一些场合下是合理的机型。一个时期内,液压锚杆钻机主要用于与掘进机配套,共用其液压泵站。经过一定时期以后,用户会根据锚杆支护的需要与具体条件,进行综合技术经济分析,在适宜的场所确定采用液压回转式锚杆钻机。由于液压锚杆钻机使用量的增加,矿物油介质的安全性问题会日益突出,开发难燃液锚杆钻机的问题将适时提到日程上来。电动锚杆钻机的动力单一,是人们理想的首选机型。但因目前技术水平所限,其支腿配套方式、扭矩-转速硬特性和电机防水耐潮性能差等,都不利于其更快地向前发展。在一定时期内,电动锚杆钻机产品仍会以“技术攻关”为基本特征。今后回转式锚杆钻机的发展前途,将是如何扩大钻进岩石的范围、提高产品可靠性与减轻机重。b. 研究锚杆钻机扭矩与改革钻头是发展回转式锚杆孔钻进设备的关键回转式锚杆孔钻进方式有其一定的优越性,但若更加广泛地应用,必须首先从提高扭矩入手,配以适合的钻头,适应钻进具有较高磨蚀性的岩石。提高钻头的水平,离不开高新技术,尽量采用新材料和新工艺,特别是经济有效的表面强化技术。国外曾试验研究高压水细射流技术和小孔径金刚石钻进技术,目前尚未正式用于锚杆孔钻进。硬质合金仍是锚杆孔钻进的主要钻具材料。采用高新技术,改进硬质合金片的性能,同时,研究合理的钻头结构参数,仍是小直径回转式岩石钻头的主攻方向。c. 高新技术的发展,有宜于锚杆孔钻进技术的变革几十年来,锚杆孔钻进设备已有了一定的提高,随着知识经济的发展,锚杆钻机及其配套钻具会逐渐有所变革,预计在以下方面会引起产品的重大变化: 1) 结构参数的优化以及高科技新材料的应用,使单体锚杆钻机性能提高、重量减轻。 采用了高新技术的岩石钻头将使回转式钻进方式扩大应用范围。 2) 高科技微电子技术在不同动力、不同类型锚杆钻机上的应用,可能会使锚杆钻机发生某 些根本性的变革,例如改变钻机特性、改善操作性能、提高可靠性等。国外已探讨计算机控制的锚杆孔钻进与锚杆安装的综合性自动化设备。凿岩机器人的成功应用必将有力地促进锚杆孔钻进设备的进步。 3) 锚杆孔钻进设备的发展,以锚杆支护技术与凿岩技术的发展为基础,锚杆支护新类型 、新材料的出现会对锚杆钻机的结构参数、技术性能与功能提出新的要求。锚杆孔钻机的开发必须紧随锚杆支护的技术发展。同时,凿岩技术的发展会促进锚杆孔钻进设备的提高。不同凿岩方式的研究以及通用凿岩机具的研究成果,都将会及时地移植到锚杆孔钻进设备的开发上来。 4) 锚杆孔钻进设备是锚杆支护的关键设备,它影响着锚杆支护的质量-锚杆孔的方位、 深度、孔径的准确性以及锚杆安装质量,又涉及操作者的人身安全、劳动强度与作业条件。 锚杆孔钻进设备的核心是高效与安全。发展煤矿锚杆孔钻进设备以高效、安全为核心,就会有强劲的竞争力,这是产品具有发展前途的根本。512 掘进机分析与选择机体主要包括截割机构;悬臂支撑机构;装运机构;行走机构;转载机;冷却喷雾系统;液压系统;电气系统。2.1 机械传动系统如图2-1,为所设计掘进机的机械传动系统。从图中可知,切割电动机通过联轴节,太阳轮,行星轮,内齿轮,太阳轮、驱动切割头进行切割。耙爪由油马达经齿轮驱动。油马达的动力同时经齿轮和中间轴传递动另一侧减速器,驱动另一侧的耙爪。左右两个减速器的传动比相同,所以两个耙爪能保持同步。行走机构传动系统左右对称布置,分别由油马达通过齿轮,联轴节,太阳轮,行星轮,内齿轮驱动链轮,通过履带和从动链轮驱动掘进机行走。中间输送机由油马达通过联轴节,齿轮驱动主动链轮,是刮板链在主动链轮和从动链轮之间沿中部槽运转。图2-1 掘进机机械传动系统2.2 截割机构 由外水冷电动机,二级行星减速器,内伸缩悬臂筒和截割头组成。减速器两端法兰分别与电动机和内伸缩悬臂筒连接。而截割头通过矩形花键与主轴相连。另外,在内伸缩悬臂筒上还装有伸缩油缸和外喷雾装置。2.2.1 截割头掘进机直接用来破碎煤岩的部件,其形状,尺寸和其上截齿的排列方式对掘进机的工作性能有很大影响。截割头主要有截割头体,螺旋叶片和截齿座等组成。在齿座里面有截齿,叶片(或头体)上焊有安装内喷雾喷嘴用的喷嘴座。a. 纵轴式截割头 该截割头体为组焊式结构,在头体上焊有截齿座和喷嘴座。头体上设有内喷雾水道,截割头通过键与主轴相连。截割头的形状轮廓有球形,球柱形,球锥形和球锥柱形四种。见图2-2,其中以球锥形截割头的截齿受力比较合理,在此掘进机的截割头外形轮廓选择为球锥形。 图2-2截割头的形状轮廓放置方式对截齿,截割头乃至整机受力有较大影响。纵轴式截割头的截齿均按螺旋线方式分布在头体上,螺旋线头数一般为23条。截距对截割效果有较大影响。较大的截距可增加单齿截割力,但截齿的磨损也随之增加,两者应该兼顾。在选择截距时还应考虑上截割头上不同部位的截齿所受的负荷不同而产生的区别,应力求各截齿的符合均匀,以减小冲击载荷和使截齿的磨损速度接近。b. 横轴式截割头这种截割头的头体多为厚钢板的组焊结构或螺钉连接结构,由左右对称的两个半体组成。在头体上焊有齿座和喷嘴座,在头体上还开有内喷雾水道,装有配水装置。截割头体是通过涨套式联轴器同减速器的输出舟相连,可起过载保护作用。截割头的形状较为复杂,其外形的包络面一般是由几段不同曲面组合而成。使用较多的组合型式有:圆曲线抛物线圆曲线(抛物线),圆曲线椭圆曲线圆曲线等集中。工作时,依据不同的工作条件选择截割头包络曲线的组合方式,力争达到最佳最佳截割效果。横轴式截割头的截齿数量较多,且按空间螺旋线方式分布在截割头上。螺旋线的旋向为左截割头右旋,右截割头左旋,这样,可将截落的煤岩抛向两个截割头的中间,改善截齿的受力情况,提高装载效果。c. 截齿及齿座掘进机所采用的截齿有扁形和镐形两种,经长期的实践证明,在截割硬岩时,镐形截齿的寿命比扁形截齿长,且由于镐形齿在使用中有自转磨锐性,耐冲击,所以近十年来,纵轴式截割头也较多采用了镐形截齿。截齿座用以安装截齿,安装镐形齿的齿座应由两种材料用特殊工艺制成,其内层材料的耐磨性要高于外层,以减少因截齿在截割过程中自动旋转而产生的耐磨量,增加齿座的使用寿命。也可采用在齿座内嵌套磨损后可及时更换的耐磨合金套。最后得出设计的截割头的技术特征型式纵: 轴式外形尺寸(直径长度):970600700mm扭矩: 4748.9Nm 切割头速度: 2.21/1.12m/s截齿齿型: 镐形齿型数量: 42 个截齿固定方式: 弹簧挡圈圆锥形切割头上装有42把镐形截齿,每条截齿线上有两个截齿,内喷雾喷嘴对准截齿的硬质合金头。2.2.2 截割减速器截割减速器的作用是将电动机的运动和动力传递到截割头。由于截割头工作时承受较大的冲击载荷,因此要求减速器有教高的可靠性和较强的过载能力,其箱体做为悬臂的一部分,应有较大的刚性,连接螺栓应有可靠的放松装置,减速器最好能实现变速,以适应煤岩硬度的变化,增强机器的适应能力,常用的传动形式有:圆锥圆柱齿轮传动,圆柱齿轮传动和二级行星齿轮传动。其传动原理如图2-3所示。图2-3 二级行星轮传动原理二级行星减速器可实现同轴传动,速比大,结构紧凑,传动功率大,多用于纵轴式截割头;圆锥圆柱齿轮传动的结构简单,能承受较大的载荷冲击,易实现机械过载保护,多用于横轴式截割头;圆柱齿轮传动可实现截割头的二级转速,但减速箱的结构复杂,体积和重量较大,不提倡使用。2.2.3 电动机为实现较强的连续过载能力,适应复杂多变的截割载荷,并利用喷雾水加强冷却效果,目前,悬臂式掘进机多采用防爆水冷式电动机来驱动截割头。为满足悬臂长度的需要和减小电动机的径向尺寸,可采用串联双转子电动机;为满足截割不同硬度的煤岩的需要,避免在减速箱中变速,可采用双速电动机。经过计算和比较,选择DEB30S型隔爆外水冷电动机。电动机的机座为钢板焊接机构,外壳设有回形水套,进出水口分别位于电动机的下部和上部。接线盒在电动机的有上方45度位置。根据供电电压380V和660V将定子接线连接成三角形和Y形。电动机轴承采用二硫化钼润滑脂。电动机的主要技术要求如下:功 率: 30KW 起动转矩/额定转矩: 2.5Nm电 压: 380/660V 最大转矩/额定转矩: 2.5Nm电 流: 59/34A 起动电流/额定电流: 7A频 率: 50Hz 冷 却 水 量: 0.3-0.4/h转 速: 1470r/min 冷 却 水 压: 1.5Mpa效 率: 0.9 定子绕组允许温升: 85功率因数: 0.862.2.4 悬臂伸缩装置煤巷掘进机的悬臂有不可伸缩和伸缩式两种。不可伸缩式悬臂的结构简单,尺寸小,重量轻,但掏槽时是借助行走机构的推力使截割头钻入煤壁,因而履带需要频繁开动,且当钻入煤壁的阻力较大时,履带容易打滑,推进力也较大。伸缩式悬臂有内伸缩和外伸缩两种外伸缩悬臂的结构。它主要由导轨架,工作臂和推进油缸组成。推进油缸的前端和工作臂相连,后端和导轨架相连。在其作用下,工作臂和相对导轨架做伸缩运动。此种悬臂的结构尺寸和移动重量较大,推进阻力大,不利于机器的工作稳定性;但其结构简单,伸缩部件加工容易,精度要求较低。内伸缩悬臂的结构如图2-4。它主要由花键套,内,外,外伸缩套,保护套,主轴等组成。截割减速器的轴出轴上联结有内花键套,主轴的右端开有外花键,并插入花键套内。主轴的左端通过花键和定位螺钉与截割头相联,使减速器的输出轴可驱动截割头旋转。保护套和内伸缩套同截割头相联,但不随截割头转动。外伸缩套则和减速器箱体固联。推进油缸的前端和保护套相联,后端和电动机壳体相联,在其作用下,保护套带动截割头,主轴和内伸缩套相对于外伸缩套前后移动,实现悬臂的伸缩。这种悬臂的结构尺寸小,移动部件的重量轻,移动阻力较小,利于机器的稳定,但需有较长的花键轴,加工较难,结构也较复杂。伸缩悬臂的伸缩行程应与截割深度(最大掏槽深度)相适应,一般为500-600mm;推进油缸的推进力应能克服伸缩部件的移动阻力和沿悬臂轴线方向的截割反力。 图 2-4内伸缩悬臂的结构2.2.5 截割头的设计参数:影响切割头设计的主要因素有:煤岩的特性参数:包括硬度,抗拉和抗压强度,腐蚀性等;切割头截割参数:包括尺寸,几何形状,截齿数目,截齿布置,截齿空间安装位置,截线间距;工艺特性参数:主要指切割深度,切削厚度,摆动速度,截割头摆动角速度。以上诸多因素相互制约,关联和影响,在设计中摇相互匹配,综合统一考虑。现在国内已经对截割头有了很深入的研究,出现了很多不同类型的掘进机截割头。基于以上因素可以选择已有的成形的用于实践中的截割头。同时根据方案设计要求,选用已有的掘进机S100-41型悬臂式掘进机的截割头;适用于f=810左右的半煤岩巷道和薄煤层巷道。各参数如下:功 率 : 45Kw; 截割头转速 : 27r/min;最大钻进力 : 112.5KN;截割头最大侧推力:37.7KN;截割头升力 : 34.9KN;截割头降力 : 36.3KN;相应在满足条件的情况下,使用S100-41型悬臂式掘进机的截割悬臂2.3 悬臂支撑机构悬臂支撑机构的作用是支撑悬臂,并使其实现升降和回转运动。它主要由升降和回转油缸及回转台组成。悬臂铰接于回转台的回转体上,升降油缸的一端和悬臂铰接,另一端和回转体铰接。在升降油缸的作用下,悬臂可在垂直方向上下摆动,回转体则可带动悬臂作水平方向的摆动。回转体是悬臂支撑机构中的重要部件,位于机器的中央。它主要由回转体,回转支承,回转座和回转油缸组成。回转体和悬臂铰接,回转座固联于机架上,在回转体和回转座中间装有回转支承。工作时,截割反力通过回转台传到机架上。回转台也是一个将悬臂工作机构和其他机构(装运,行走等机构)相连的连接部件,其机构是否合理,对机器的性能,可靠性,整机结构和高度尺寸有重大影响。对回转台的基本要求是:1) 承载能力大,耐冲击振动。2) 惯性小,运动平稳,噪音低。3) 结构紧凑,高度尺寸小。4) 回转力矩变化小回转台的传动方式有齿条油缸式和油缸拉推式。齿条油缸式的传动原理见图2-5(a),它是利用齿条油缸推动装在回转体上的齿轮带动回转体转动的,其回转力矩和倒角无关。油缸推拉式的结构和传动原理见图2-5(b),其对称布置的两个回转油缸的后端和机架相连,前端和回转体相连。工作时一腿一拉带动回转体转动,其回转力矩和转角有关:当悬臂位于机器的纵向轴线位置时回转力矩最大,向两边回转时逐渐减小。此钟结构的回转台的高度尺寸较小,有利于矮机身设计。齿条油缸式回转台的结构比较复杂,回转体的重量大,高度尺寸大,不利于矮机身设计。但回转力矩稳定,承载能力较强。图 2-5齿条油缸式和油缸拉推式传动原理由于悬臂连同回转体是由回转支承(轴承)支承在装于机器上的回转座上的,回转支承在工作是承受着由截割头传来的。复杂多变的轴向,径向载荷和倾覆力矩,所以要求回转支承具有较强的承载能力和较强的使用寿命。目前采用的支承形式有以下两种:1)平面滑动回转支承。利用面接触来减小比压,支承的轴向尺寸小,重量轻,承载能力强,耐冲击振动,噪音低,寿命长。但支承是非标准件,需进行专门的设计和制造,加工和安装精度要求高。2)大型滚动回转轴承。有滚珠式,滚柱式,交叉滚子式和三排滚子式等多种。此钟支承采用点线接触,比压较大,承载能力和耐冲击及振动能力也较差。但其作为一种标准件,可由专业厂家生产,制造精度易保证,也较易安装。2.4 装运机构装运机构主要有耙装部,减速器和中间输送机组成。2.4.1 耙装部 耙装部主要由耙爪,铲板,升降油缸,减速器组成。目前,悬臂式掘进机所采用的耙装部的型式有:蟹爪式,刮板式和圆盘星轮式三种。见图2-6。a. 蟹爪式装载机构能调整耙爪的运动轨迹,可将煤岩准确运至中间刮板运输机,生产率高,结构简单,工作可靠,应用较多。b. 刮板式装载机构可形成封闭运动,装载宽度大,但结构复杂,装载效果差,应用较少。c. 圆盘星轮式装载机构工作平稳,动载荷小,装载效果好,使用寿命长,多用于中型和重型机。 图 2-6悬臂式掘进机耙装部的型式 鉴于共况条件,和实际使用的情况,选用蟹爪式耙装部。本文设计的锚掘机组装运机构采用MHR-S100-41型掘进机的装运机构,主要是由耙装机构、减速器和中间输送机组成的。耙装机构主要由耙抓3、铲板2、升降油缸和减速器组成如图所示。图 2-7耙装机构2.4.2 减速器如图2-8所示为耙装部减速器。减速器技术特征输出转速 (r/min) 42.8-51.7 机械保护装置 无输出扭矩 (N.m) 4030 减速器一次注油量 18总传动比 49.5 由图2-8中可知,减速器输入端圆锥齿轮1与大圆锥齿轮2啮合,同时2与圆锥齿轮3啮合,3出端与中间轴4的球面万向联轴节5联接,4另一端的球面万向联轴节6与另一侧减速器的输入轴齿轮(与1相同)相联,两个减速器的减速比相同,两个耙爪的耙集次数相同。 图 2-8耙装部减速器2.4.3 中间输送机构运输长度(m) 4.5 刮板间距 (mm) 440龙门高 (mm) 350 刮板长度 (mm) 468中间槽尺寸(宽高)(mm)500400 链轮速度 (r/min) 61链条形式 圆环链 链轮齿形 圆弧形圆环链规格 (mm) 16P557L链轮分度圆节距 (mm) 55圆环链破断力(KN) 120 主要由油马达,减速器,链轮,刮板链和张紧装置组成。中间输送机的驱动机构位于卸载端,由单独的液压马达驱动。2.4.4 参数选择装载机构的设计要与整机相匹配。设计要求为:为保证悬臂掘进机的最大生产率,装载机的生产率应大于切割机的生产率。这所确定装载机构参数的先决条件。为了便于整机的行走移动,装载机宽度大于行走履带宽度,铲板可升降,有的铲板还可以水平回转摆动一各角度。现代悬臂式掘进机转载铲板的前沿呈切刀形状,目的所减少铲板插入阻力。装载机一般采用曲柄摇杆机构,目的所减少空回行程时间。各杆的尺寸确定,摇做到尽量增大装载面积,提供转载效果,减少蟹抓插入阻力,使四杆机构具有最佳的运动特性和动力特性。基于以上原因,可以选择S100-41掘进机的扒装部,输送机最大过煤岩能力与掘进机截割头相配套,可以满足工作需要 。参数如下转载形式: 耙爪式转载宽度: 2800mm耙装次数: 0.65次/min输送机形式: 双边刮板式链速 0.65m/min链条规格 16P557L(mm)2.5 行走机构2.5.1 整体设计分析现代悬臂式掘进机均采用履带式行走机构。用来实现机器的调动,牵引转载机,并在悬臂不可伸缩式机型中提供掏槽时所需要的推进力。此外,机器的重量和掘进作业中产生的截割反力也通过该机构传递到地板上。履带式行走机构的设计要求:1) 具有良好的爬坡性能和灵活的转向性能。2) 履带应具有较小的接近角和离去角,以减小运行阻力。3)应合理确定机器的重心位置,以避免履带出现零比压。4)履带有可靠的制动装置,以保证机器在最大坡度上工作不会下滑;5)履带的接地比压小,因而驱动功率大,以各种适应恶劣的地板工况;6)履带车的尺寸高度要小,以利于降低机器的高度和重心;7)两条履带应分别驱动,其动力可选用液压马达和电动机。由于液压马达对井下泥水等恶劣工况有良好的适应性,便于调节行走速度,易于实现过载保护,无须防爆,因而获得了较广泛的应用。液压马达驱动有高速和低速两种方案,高速方案是用高速马达(轴向柱塞马达)通过减速器驱动链轮,其马达和制动装置体积较小,便于结构布置,但传达路线长,效率低;低速方案是采用内曲线低速大扭矩马达直接驱动链轮,传动简单,但马达和制动装置体积较大,结构布置困难,稳定性较差。两者相比,高速方案应用较多。基本结构由履带,驱动机构,支重轮,张紧缓冲装置及履带架等构成。履带由履板和销子组成与地面接触的带式部件。分整式和组合式两种。整体式履带由整体履板和连接销组成,结构简单,制造方便。组合式履带有履轨,履板,销子,衬套组成。履轨和履板用螺栓连接,可根据需要更换不同的履板,适用范围广,故被广泛使用。故选用组合式。组合式履带又可分为干密封履带和润滑密封履带两种,干式密封履带的履带销为实心,与销套之间呈干摩擦。润滑密封履带销的中心有一个作为储油室的盲孔,盲孔两侧开有径向小孔,履带销与销套之间的间隙充满润滑脂,两断设有密封元件,以防泥沙进入。油室中的润滑脂可不断补充到这个间隙中,并形成油膜,以免干摩擦,从而延长使用寿命。故选用润滑密封式履带。驱动机构 由电动机(或液压马达,风马达)传动齿轮箱和驱动轮等构成。电动机与传动齿轮箱的输入轴连接,传动齿轮箱的出轴端装驱动轮与履带啮合。液压马达(或风马达)驱动有高,中,低速之分。低速大扭矩液压马达(或风马达)一般可不用传动齿轮箱而直接带动驱动轮传动,且可实现无级调速。交流电动机驱动的结构,一般仅有一种速度,交直流驱动和电液的驱动机构有多种速度或无级调速。驱动轮要求啮合平稳,可分为节销式与节齿式两种。节销式:轮齿与履带节销啮合,结构简单,适用于装载机械。节齿式:轮齿与履带节齿啮合,适用于低速重载情况。根据工作条件选用液压马达作为驱动机构,驱动轮选用节齿式。驱动机构的传动齿轮箱的传动是通过减速器来实现的。第一级为圆柱齿轮减速,第二,三级为行星齿轮减速。支重轮 履带与履带架之间的载荷传递件。支重轮的轮轴固定在履带架上,要求耐磨且密封性好。轴承多采用两侧密封的滑动轴承。张紧缓冲装置 用来保持履带在一定的张力范围内工作,防止履带脱轨,由张紧,缓冲装置和从动轮等组成。张紧可采用螺杆张紧,液压缸张紧或注润滑脂油缸张紧等方式。缓冲装置可采用弹簧或蓄能器等方式。选用螺杆张紧装置,缓冲装置采用弹簧方式。履带架 履带行走机构安装的基体。驱动机构张紧缓冲装置,支重轮和履带都安装在履带架上。履带架应具有足够的强度和刚性,一般由槽钢或钢板焊接而成,也有用铸钢。2.5.2 参数选择计算行走机构使用履带式支撑结构,具体参数选用S100-41型掘进机的行走部;由于机重由略微的改变所以要对所选参数进行验算,计算功率是否满足要求。工作阻力计算a. 行走阻力R当水平行走时,0 R=Gf当爬坡时, 0R0= Gfcos+ Gfsin (2-1) 式中 坡角;本文取15o f滚动阻力系数,煤低板取f0.080.1,碎石路面为0.060.07本文 f0.08 G机器自重 ;本文取21t R=2.6kNb. 转向阻力当掘进机载水平或坡度巷道上转向时,它的悬臂位于机器中间位置,俩履带的载荷和是相同的,这时俩履带同时驱动,一履带前进,另一履带后退,转向阻力矩Mr将在俩履带上形成同样大小的牵引力Fr,即Fr (2-2)b俩条履带中心距,mm;b450mmn机器重心纵向偏心距离,mm,本文考虑最大值,令n0L履带与地面的接触长度,mm;本文取L=2300mm 转向阻力系数,褐煤地板0.6,沙子地面0.80.,粘土地面1.0,砂石,页岩底板0.96。,本文取0.6; Fr161kN所以综合外阻力值,在水平转向和爬坡时各部相同。水平转向时,外阻力之和FiFiR+2 Fr;爬坡转向Fi Rcos+2 Frcos。此时只考虑最大值所以取FiR+2 Fr;c. 行走功率计算单边履带机构驱动装置所需最小功率PminkW (2-3)Fi单边履带机构各种外阻力,NVw 履带机构行走速度;本文取Vw4m/min 单边履带的机构传动效率,包括减速器和履带的传动效率。本文取0.85Pmin14.25kW行走机构总功率P28.5kW2.6 转载机 承接由装载机卸入的煤(岩),并将其卸入矿车或其他运输机械的机械。它与装载机械配套使用,能一次装载多辆矿车,以减少调车和运输时间,提高掘进速度。 常用的有带式转载机,刮板转载机,斗式转载机三种。2.6.1 带式转载机 按支撑方式不同分为支撑带式转载机,悬臂带式转载机,吊带式转载机及带有轨道并能自己行走的带式转载机四种。由于带式转载机转载的是岩石,所以有有以下特点:a. 为了缓和岩石卸落时对输送带和托辊的冲击,在受料部位的托辊外面套上橡胶圈,以便起缓冲作用。b. 输送带的带速较慢,一般在1.01.6m/s左右。c. 由于掘进工作面有水,以防止托辊沾泥水起鼓而引起输送带跑偏,一般都设置为多道清扫装置。1). 支撑带式转载机。由机头,机尾,传达装置,机架,张紧装置,滚筒,托辊,输送带等组成。在机尾处有支腿撑住机架。其中输送带,传动装置,机架,托辊,张紧装置等与普通带式输送机基本相同。为减轻重量,缩小尺寸,有的支撑带式转载机采用电滚筒传动。可容纳410辆矿车。2). 悬臂带式转载机。机架安装在车架上,车架下面装有轮对,可以推行。机尾呈悬臂状,没有支承,因而长度较短,悬臂下只能容纳23辆矿车。其他结构和支撑式转载机相似。3). 吊挂带式转载机,机架悬挂在巷道顶部的单轨吊上(也有挂在棚子上的),随着工作面推进而前移,其长度可以根据需要而定。也有将机架安装在车架上,机架悬挂在单轨吊上,这种形式又称半吊挂式带式转载机。 4). 带有轨道并能自己行走的带式转载机。由许多框架联结组成机体,框架下面有轮子,故而机体能在轨道上行走。机体内设有轨道和几十米长的带式转载机,机身下容纳整列矿车。空矿车从巷道的轨道进入装载机的轨道,逐量装载,待整列矿车装满后由电动机牵引至卸载点。2.6.2 刮板式转载机 是一种在料槽内借助于刮板链条连续输送散状物料的机械,由机头,机尾,过渡槽,溜槽,刮板链条等组成。基本结构和刮板输送机相同,只是长度较短,机头较低,以便于装载和移动。以防止卡链设有压链器,使链条与底板间隙尽可能小。2.6.3 斗式转载车 简称“斗车”。中国研制的一种转载设备,金属矿山使用较多。斗车和一系列组合构成斗式转载列车。斗车在一列矿车的车箱上面完成转载作业,矿车之间不必增设其他装置,斗车即可自行通过,与装载机配套使用时,可将一列矿车不经调车一次装满。由于斗车是在矿车车厢上运行,所以要求矿车的车厢边缘不能变形。斗车由转载斗和升降车两部分组成。转载斗是斗车的主体部分,在矿车车厢上面行走并完成转载作业,由斗体,扇形门,电动机,加速器及操纵机构等组成。卸载时打开扇形门,将矿石卸入矿车内,在关闭扇形门后返回。升降车是斗车的承托和升降机构,由升降平台,升降气缸,铰剪支撑杆,底架,车轮等组成。铰剪支撑杆是一个铰接支承装置,目的是保证升降平台能始终水平的平稳升降。2.7 冷却喷雾系统如图2-9所示为冷却喷雾系统。从图中可知,当水泵油马达运转时,水泵从水箱内吸水,而排出的水经冷却器后分为两路,一路向内外喷雾系统供水;一路通入切割电动机水套内,对电动机进行冷却后,经流量开关回水箱。当切割电动机冷却水流量低于20L/min时,流量开关自动动作,指示灯熄灭。通往喷雾系统的水除了供应切割头外喷雾用水外,还被喷雾泵吸入,增压后向后切割头内喷雾系统中的喷嘴供水,内外喷雾同时抑尘。图 2-9冷却喷雾系统2.8液压系统除切割机构用电动机驱动以外,其余转运,行走等各机构都采用液压传动。液压系统如图2-10。液压系统的泵站由一台45W的电动机带动一台GXP05523525R20型三联泵5和一台FXP055235R20型双联泵4。这两台泵分别向液压系统中的单联换向阀2,双联换向阀1,6和八联换向阀3供油。油箱容积为3501L,并装有过滤器和冷却器等辅助设备,以保证液压系统工作安全可靠。图 2-10液压系统2.8.1 装运机构装运机构的液压控制装置由驱动耙爪的油马达9,驱动中间输送机的油马达8和控制铲板上下摆动的油缸13组成。a. 耙爪油马达的控制当单联换向阀2处于图中位置时,三联泵5右侧排除的高压油通过该阀进入双联换向阀1,耙爪油马达9不运转。当该阀处于图中右侧位置时,油马达9正转,耙爪开始耙集装载。当该阀处于图中左侧位置时,油马达9返转。该单联换向阀的调定压力为16.32MPa。b. 中间输送机油马达的控制当双联换向阀6上一联处于图中位置时,三联泵5中间泵排除的高压油通过该换向阀回油箱,油马达8不运转。当该阀处在图中右侧位置时,油马达8不运转中间输送机进入运输状态。当该阀处于图中左侧位置时,中间输送机返转。该换向阀的调定压力为21.42MPa。c. 铲装板上下摆动油缸的控制当八联换向阀3的第四联换向阀处于图中位置时,双联泵4左侧泵排出的高压油不能通过该阀,油缸13不动作。当该阀处于图中右侧位置时,高压油通过该阀进入油缸13的下腔,活塞杆伸出。铲装板向下摆动。当该阀处于图中左侧位置时,铲装板抬高。该八联换向阀的调定压力为21.42MPa。2.8.2 行走机构 从图可知,双联右侧泵和三联右侧泵输出的高压油都通过双联换向阀1,当该双联换向阀的两联都处于图中位置时,高压油经溢流阀回油箱;当该阀处于右或左侧位置时,高压油通往掘进机左右两个油马达11,驱动掘进机向前或向后行走。同时高压油通过单向阀顶开油马达的弹簧制动阀10。当掘进机停止行走时,弹簧的张力使油马达转子制动,防止掘进机自行下滑。该双联换向阀的调定压力为16.32 MPa。 2.8.3 切割机构升降,回转及推进油缸 从图可知,双联泵4左侧泵输出的高压油通往八联换向阀3。当第一联换向阀处于图中位置时,切割机构升降油缸16不动作。当该阀处于图中右侧位置时,高压油进入油缸16的下腔,切割机构向上摆动。当该阀处于左侧位置时,切割机构向下摆动。当第二联换向阀处于图中右侧位置时,高压油进入切割机构左右摆动油缸15的下腔和上腔,切割机构向右摆动。当该阀处于左侧位置时,高压油进入油缸15的上腔和下腔,切割机构向左摆动。当第三联换向阀处于图中右侧位置时,高压油进入油缸14的下腔,切割机构伸长。当该阀处于左侧位置时,切割机构缩短。2.8.4 起重油缸左右两个起重油缸12分别由八联换向阀3的第5和第6联换向阀控制,当这两个换向阀都处于右侧位置时,两个油缸12的活塞杆同时伸出,掘进机后部被抬起,行走机构后部履带离开地面。当这两个换向阀都处于左侧位置时,履带着地。2.8.5 喷雾泵油马达的控制只要双联泵4处于运转状态,左泵输出的高压油就进入油马达17,驱动水泵运转,冷却切割电动机和向内外喷雾系统供水。当双联换向阀6的下联换向阀处于图中右侧位置时,喷雾泵油马达7运转,驱动内喷雾水泵运转,向内喷雾喷嘴供高压水。2.8.6 液压系统的压力调节从图中可知,每个换向阀组都有溢流阀,以便调节向该阀供油油泵的输出压力,以适应掘进巷道条件变化。需要调压时,先将溢流阀保护罩卸下,再讲死头螺母卸下,露出调节螺栓,用六角扳手将调节螺栓往里拧入,则压力升高。反之,则压力下降。压力大小可通过压力表观察。2.9 电气系统图 2-11电气系统由图可知,当接触器MCI闭合时,三相电源通过隔离开关MCEI与油泵电动机接通,电动机驱动油泵运转。该电动机由过热断电器THRL保护。图中切割电动机为单绕阻双速电动机,当接触器MC2L闭合时,电动机为低速运转,功率为60KW,同时接触器MC2HB和MC2HA自动断开,以避免短路,当接触器MC2HA闭合时,接触器MC2HB自动闭合,MC2L自动 断开,电动机高速运转,功率为100KW。该电动机由两组过热断电器THR2L和THR2H保护;有两组电流互感器CC2L和CC2H,便于测量电动机回路电压;有两组热敏电阻PTC,当电动机温度达到140度时,指示灯亮,当达到170度时,电动机自动停止运转 2.10 掘进机的选择通过研究分析,决定在MRH-S100-41型掘进机的基础上进行锚掘联合机组的设计制作。MRH-S100-41型掘进机是日本三井三池公司的产品。通过技贸结合的途径,由佳木斯煤矿机械厂进行消化,现在已经全部国产化。该机由于采用了液压操纵、内外喷雾、支撑千斤顶等措施,使该机器操作省力、运行平稳、性能可靠。它是目前国内生产和使用交好的一种掘进机。2.10.1 使用范围MRH-S100-41型掘进机适用欲截割抗压强度达98Mpa左右,从软岩到中硬岩较宽范围的岩层。2.10.2 构特点该机结构具有以下特点:a. 除截割机构和胶带转载机外,其余各机构均采用液压驱动,具有良好的适应性和过载保护性能;b. 截割臂可伸缩,除可扩大掘进断面外,还便于挖柱窝,整修行道顶帮,提高掘进巷道的质量;c. 设有内、外喷雾装置,能较好地冷却截齿和提高灭尘效果;d. 行走机构后部装有两台起重油缸。当检测行走机构或机器因底板松软而下沉时,可用起重油缸将机器后部抬起;e. 液压回路系统设有冷却装置,可保证机器长时工作。行走部液压马达采用摩擦片式自动制动装置;f. 截割臂上设有托梁器,可利用截割臂架设顶梁,减轻工人劳动强度;g. 电气控制箱设有各种保护装置,指示灯便于司机观察。截割电动机为单绕组双速电动机。3 锚杆钻机设计与安装3.1 现有锚杆钻机的整体分析煤巷锚杆支护在改善效果,降低支护成本,加快成巷速度,减少辅助运输量,减轻劳动强度,提高巷道断面利用率等方面有十分突出的优越性,在受到世界各主要产煤国的普遍重视和日益广泛的应用,代表了煤巷支护技术的发展方向。随着锚杆支护结束的飞速发展,用于钻凿锚杆孔的锚杆钻机也得到了快速发展。锚杆钻机属于旋转式钻机,利用切削原理破盐。按动力方式不同,锚杆钻机也有气动和液动两种。液压锚杆钻机具有搬运方便,操作简单,钻孔速度快,无粉尘,噪声小,能紧跟迎头,与巷道挖进平行作业,工作可靠,适应性强等优点,而得到了较多的应用。3.1.1 工作原理气动锚杆钻机是以压气为动力,通过风马达驱动钻杆旋转;液压锚杆钻机则是以压力液体为动力,用液压马达驱动钻杆旋转。两者都是由旋转机构,推进机构,支撑和操作机构等组成。推进架是由两根轻型槽钢组焊而成的框架机构,它的中间安装推进机构,后侧安装支撑缸,既作为主机的主体,又是锚杆定向推进的导轨。其顶部装有一个立尖盘和二个可以伸缩的副顶尖。推进机构中的推进油缸可通过钢丝绳带动旋转机构(马达和钻杆)沿导轨移动,对钻杆施加一定的轴向力,使钻杆进入和退出钻孔。钻杆在摆线马达的带动下,可连续旋转,利用安装在其前部的钻头切削破碎岩石。此种推进机构采用侧式供水,以实现湿式钻孔。泵站和操纵阀架为独立通用部件,也主机用高压软管连接,以实现离机安全操作。3.1.2 主要部件和结构a. 旋转机构旋转机构主要是由油马达,箱体,轴承,钻杆连接套等组成。马达通过连接套带动钻杆,并提供钻孔所需要的扭矩。箱体内装有46108和46208型球轴承,用以支承连接套,并承受钻孔时产生的轴向推力。动力均采用摆线油马达,以满足结构紧凑,外型尺寸小,输出扭矩高的要求。b. 推进机构推进机构在工作时给钻杆提供轴向压力,并使钻杆沿钻孔轴线方向推进和退回。推进油缸装在导轨中间,其活塞杆与推进架底板连接,缸筒的两端装有两组滑轮。在缸筒的前端固定有前托架,通过导向块可在导轨上滑移。缸筒移动时,通过钢丝绳拉动旋转机构,实现钻杆的进退。推进系统采用单缸钢丝绳行程倍增机构。两根钢丝绳分别绕过前后两组滑轮,固定在旋转机构上。钢丝绳的紧张程度可通过安装在推进架上的拉紧螺栓调节。应用动滑轮原理,可使钻孔深度为推进缸行程2倍。c. 操纵机构操纵机构为一独立的操纵阀架,由液压阀体和水阀柜架等组成。液压阀体由一个手动三联多路换向阀和2个节流阀组成。该三联阀分别控制支撑油缸,液压马达和推进油缸,2个节流阀分别用来调节液压马达和推进油缸的速度,以适应岩石硬度的变化,取得最佳钻孔效率。3.2 钻具的选择3.2.1 钻头的选择 f8的硬岩; 孔径2250mm; 孔深1.82.1m; 由于切削岩石用的钻头已经有很多的产品,有了相当成熟的理论。锚杆钻头可以选择已有的用于实践的同类产品。具体选用KX150旋转钻机的切割钻头,由于其钻头直径太大为75cm,经过改动缩小后使用。钻头镶有YG-8硬质合金,使用于硬岩的高速切削。本文中考虑钻机所受最大的载荷,取钻头直径的最大值50mm。3.2.2 钻杆的选择锚杆钻杆分为 :麻花钻杆和六菱形钻杆;当钻削煤时使用麻花钻杆,钻削岩石时主要是使用菱形钻杆;但是由于锚杆机主要是用于钻削岩石,所以使用菱形钻杆。使用B25中空钢制成,头部车丝扣安钻头,尾部按电钻要求加工。 参考同类岩石电钻的锚杆参数公称直径(mm) 28,36,46,46,59,59,75,75,91钻杆直径(mm) 25,33,43,43.5,54,55.5,71,71,71钻杆内径(mm) 17,23,31,34,44,46,61,61,61,钻壁厚 (mm) 4,5,6,4.75,5,4.75,5,5,5由于钻头直径是50mm 所以钻杆外直径取35mm,内径取44mm。3.3 钻头参数的选择与计算3.3.1 钻具回转数 切削钻头转数一般根据试验确定,国外学者对切削钻刃做试验研究得出结论。转数由零增至某数时,无论是瞬时转速或是平均转速,其提高转速成比例。钻头的磨损也是与转速成比例,而钻头进给不以转速的变化而变化。 但当转速增大至某一极大值时,钻头磨损的增加快于转速的增加。这一转速的值取决于岩石的研磨性也取决于刀刃的耐磨性。岩石的耐磨性越高这一转速的极限值越小。 回转转速的确定还应以转头回转的圆周切削速度作为依据和钻头直径来求得。 此外还应考虑转速的提高对钻机振动影响。 参考同类煤岩钻机的转速,国外掘锚联合机组的设计,和钻头参数取转速n=600r/min国外掘锚联合机组ABM20锚杆机转速n600r/min;普通煤岩钻机的转速为400600r/min之间。3.3.2 钻头轴向压力假设是未被磨钝的后刀面磨成角的切削具吃入岩石的过程C=Co*m式中 C刀头上的轴压力 m切削具数目,m=3; Co每个切削具上的轴向压力 CO=ho*b*tgsin(+)/cos2; ho切削具吃入岩石的深度,m; ho=Lmin/(m*n); Lmin一分钟的进给量,参考国外掘锚联合机组ABM20锚杆推进速度Lmin=1m/min;所以取 Lmin=1.0m/min, n每分钟的转速, n=600r/min; b切削具的宽度 b=R-r; R钻头直径 25mm; r此文可取 2.5mm; 岩石的临界抗压强度,本文取岩石硬度f8,80MPa;此时钻机承受最大载荷。刀具角,由KX150旋转钻机知50o钻刃与岩石之间的摩擦角,当岩石硬度f8时,一般取17o带入以上参数,得到: ho 5.55610-4 m C0 = 1152.10638 N C = 3456.31915 N3.3.3 钻头回转扭矩的确定综合以上因素及经验公式: 可使用普施坦公式:M=2/3(2.75 R h ks+C )M作用在钻头上的扭矩,kg/cm;R钻头直径,mm;Ks岩石的临界剪切应力(kg/cm2),此处取Ks=0.1=8Mpa;C钻具的轴压,kg;n钻头的转速;h刀具的吃入深度,cm;k钻具数量;k=3;钻具与岩石之间的摩擦系数,一般取=0.3;h= 5.55610-4 mn=600r/min;C=3456.31915 N带入上式得M=32.5606Nm3.4 锚杆钻机连接轴的设计锚杆钻机连接部分主轴的设计计算(参照附图轴)3.4.1 选择轴的材料选用45号钢正火处理。3.4.2 按转矩初步估算轴最细段直径 按式 dA (P/n)1/3 式中A=118-107 ; P=GV=G2nR ;n=15r/minR=0.8m代入上式 取 d=48mm(圆整)3.4.3 轴的计算 套筒上的受作用力: 周向力 Ft=G=980N径向力 Fr=C+G5 000N 轴向力 Fa=0N3.4.4 轴的校核 a. 程序static float ftN=0,0,0,0,0,0,0,980;static float frN=0,0,0,0,0,0,0,5000;static float mN=0,0,0,0,0,0,0,0;static float dN=48,48,53,55,55,64,60,60,55,55;static float xN=-112,-70,-10,0,20,35,50,150,250,410;static float rN=0,1,1,0,1,1,1,0,1;static float bN=14,0,0,0,0,0,0,18;static float tN=5.5,0,0,0,0,0,0,7.0;static int l1N=1,0,0,0,0,0,0,1;static int l2N=1,1,0,0,0,0,1,1;static int l4N=2,2,2,2,2,2,2,2,2,2;static int zN=1,0,0,0,0,0,0,1;static float t1=784000,u=650;static float xc=300,xt=155,ssN;static int l0=112,l=410,s=0,en=7,l3=1,kk=1;/*-*/int llN2=84,60,30,15,15,200,170;int ddN2=48,53,55,64,68,60,55;b. 校核结果mvl7=475609.75,mvr7=475609.75mh7= 93219.52mvl8=292682.94,mvr8=292682.94mh8= 57365.86mvl9= -0.01,mvr9= -0.01mh9= 0.01rha= 621.46,rhb= 358.54w0= 9408.58,wt0= 20265.92,cta0= 0.00,ta0=19.34w1= 10857.34,wt1= 21714.69,cta1= 0.00,ta1=18.05w2= 14615.96,wt2= 29231.93,cta2= 0.00,ta2=13.41w3= 16333.83,wt3= 32667.65,cta3= 0.00,ta3=12.00w4= 16333.83,wt4= 32667.65,cta4= 1.98,ta4=12.00w5= 25735.93,wt5= 51471.85,cta5= 4.39,ta5= 7.62w6= 21205.75,wt6= 42411.50,cta6= 7.62,ta6= 9.24w7= 18256.30,wt7= 39462.05,cta7=26.55,ta7= 9.93w8= 16333.83,wt8= 32667.65,cta8=18.26,ta8= 0.00w9= 16333.83,wt9= 32667.65,cta9= 0.00,ta9= 0.00kc0=2.615000,kt0=1.895000,e0=0.730000,et0=0.780000, bt0=0.930000kc1=2.615000,kt1=1.895000,e1=0.730000,et1=0.780000, bt1=0.930000kc2=1.451226,kt2=1.362641,e2=0.700000,et2=0.760000, bt2=0.930000kc3=1.000000,kt3=1.000000,e3=0.700000,et3=0.760000, bt3=0.930000kc4=2.208068,kt4=2.025909,e4=0.700000,et4=0.760000, bt4=0.930000kc5=1.871875,kt5=1.580000,e5=0.680000,et5=0.740000, bt5=0.930000kc6=2.615000,kt6=1.895000,e6=0.700000,et6=0.760000, bt6=0.930000kc7=2.615000,kt7=1.895000,e7=0.700000,et7=0.760000, bt7=0.930000kc8=1.000000,kt8=1.000000,e8=0.700000,et8=0.760000, bt8=0.930000kc9=1.000000,kt9=1.000000,e9=0.700000,et9=0.760000, bt9=0.930000kcd0=3.851819 ktd0=2.612352 ss0=3.055773kcd1=3.851819 ktd1=2.612352 ss1=3.274223kcd2=2.229226 ktd2=1.927902 ss2=5.964461kcd3=1.536098 ktd3=1.414827 ss3=9.065700kcd4=3.391809 ktd4=2.866312 ss4=4.468359kcd5=2.959954 ktd5=2.295844 ss5=8.243483kcd6=4.016897 ktd6=2.681098 ss6=5.259018kcd7=4.016897 ktd7=2.681098 ss7=2.531055kcd8=1.536098 ktd8=1.414827 ss8=10.695648kcd9=1.536098 ktd9=1.414827 ss9=108785.093750 3.5 锚杆钻机推进机构的设计3.5.1零件的选择a. 推进马达的选择推进马达所受扭矩MM=C*d (3-1) =3 456.31 915N*0.144m =497.7NmC锚杆钻头所受轴向力d锚杆轴心距马达轴心距离推进马达转速nn=L/S (3-2)=1m/(2 R) =1m/(2*0.06m) =2.65r/min L锚杆每分钟进给量 S链轮周长所以选择JMDG2-200曲柄连杆是径向柱塞液压马达,其参数如下:表3-1曲柄连杆径向柱塞液压马达参数型号排量ml/r额定压力MPa最高压力MPa额定扭矩Nm扭矩Nm/MPa转速范围r/min重量kgJMDG2-2002012025600322-50035b. 工作马达的选择根据锚杆钻头的选择与计算得到:工作马达扭矩M=32.5 606Nm 转速 n=600r/min所以选择BMR-80轴配油摆线液压马达,其参数如下:表3-2轴配油摆线液压马达参数型号排量ml/r额定压力MPa额定流量L/min额定扭矩Nm额定功率KW额定转速r/min重量kgBMR-8080.51050956.26206.9c. 链条的选择根据链条所受拉伸载荷C锚杆钻头所受轴向力,选取08A-188GB1243.1-83滚子链,其主要参数为:表3-3滚子链主要参数链号节距mm排距mm滚子外径mm极限拉伸载荷Q单排kN每米质量q排量kg/m08A12.714.387.9513.80.60d. 链轮的选择 滚子链与链轮的啮合属于非共轭啮合,链轮齿形按3RGB1244-85规定制造,主要尺寸计算得: 分度圆直径 d=121.4 (3-4) 齿顶圆直径 =p(0.54+cot)=127.7 (3-5) 齿根圆直径 =- (为滚子直径) (3-6)3.5.2 工作原理推进马达与主动链轮通过键连接,带动主动链轮旋转,从而带动链条和从动链轮旋转。导向块7上的齿条18与链条啮合,在链条的带动下上下移动。工作马达固定在导向块上,随着导向块运动,实现锚杆钻机工作时的进给、退回。3.5.3 安装问题分析 为了安装方便,张紧装置3的两端均采用叉形结构,这样就可以在主、从动轮安装完毕以后再安装张紧装置。为了减小张紧装置与推进马达伸出端之间的磨擦,在它们之间用两个深沟球轴承10连接。轴承的两端分别装有轴承盖9和轴用弹性挡圈13。由于空间的局限,轴承盖不安装螺栓,所以左端通过锚杆钻机框架定位,右端通过轴用弹性挡圈定位。3.6 锚掘连接机构的设计连接部分(参照附图锚杆钻机连接部分)3.6.1 零件的选择a. 液压缸的选择支撑油缸主要用于锚杆钻机工作和休息状态的转换,其受力小于钻机的重力,其行程是根据安装尺寸而定,约600mm。通过机械设计手册5选择液压缸,基本参数为:缸径(mm) 50活塞杆直径(mm)28推力 kN 31.42拉力 kN 21.56速度比 1.46工作压力Mpa 16最大行程(mm) 600定位油缸受力主要为钻头的轴向推力和锚杆钻机的重力约4500N。定位油缸主要用于锚杆钻机工作时的定位,所以起行程取决于巷道和联合机组的高度,根据需要选择形成大于500mm的液压缸。通过分析选择与推进油缸同样的液压缸。 推进液压缸与支架采用十字轴万向节连接,与锚杆钻机的套筒铰接。定位油缸装于套筒内。b. 液压马达的选择主轴所受转矩M M=G*R=980N * 0.8m=784Nm G锚杆钻机重力 R锚杆钻机重心距主轴轴心距离 因为主轴的转速不需要太大,所以选择JMDG3-300曲轴连杆式径向柱塞液压马达。其主要参数如下:表3-4曲轴连杆式径向柱塞液压马达参数型号排量ml/r额定压力MPa最高压力MPa额定扭矩Nm扭矩Nm/MPa转速范围r/min重量kgJMDG3-3002892025864466-50035c. 轴承的选择 由于支撑轴径向载荷较大且有轴向载荷,并且此轴的转速低,所以选择圆锥滚子轴承。3.6.2 工作原理 a. 锚杆钻机休息状态支撑液压缸13处于收缩状态,通过计算得到锚杆钻机与水平方向夹角52。b. 锚杆钻机工作状态液压缸活塞杆伸出约0.5m,此时锚杆钻机与掘进机垂直。定位液压缸17缸筒与锚杆钻机框架16固定在一起,活塞杆与导套15底板固定。通过定位缸活塞杆在导套内的伸缩来实现锚杆钻机工作时的定位。c. 锚杆钻机在各个方向锚孔的转换过程锚杆钻机锚钻一个孔结束后,马达10通过联轴器8带动主轴旋转一个角度。锚杆钻机通过套筒4与主轴相连,从而随主轴旋转到下一个工作方向。旋转角度可根据巷道每个断面所需锚杆个数调整。3.6.3 干涉分析锚杆钻机随主轴摆动,当其摆动到水平方向以下位置时,锚杆钻机的推进马达可能会与掘进机相接触,所以限制了锚杆钻机的最大摆动角度。本文设计的锚掘机组中锚杆钻机的最大摆动角度为180。 如果需要锚杆钻机摆动更大的角度,可以调整各个支架的高度。3.7 锚杆钻机运动分析 锚杆钻机进入工作面之后,支撑液压缸13(参照附图锚掘连接机构)活塞杆伸出,将钻机推到竖直位置;导套内的定位液压缸17活塞杆伸出,
