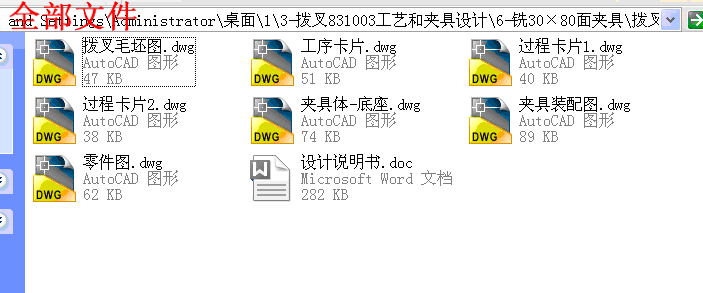

[全部文件] 那张截图中的文件为本资料所有内容,下载后即可获得。
预览截图请勿抄袭,原稿文件完整清晰,无水印,可编辑。
有疑问可以咨询QQ:414951605或1304139763
目 录
设计任务书
零件的分析………………………………………(3)
工艺规程设计……………………………………(3)
(一)、确定毛坯的制造形式……………………(3)
(二)、基面的选择………………………………(3)

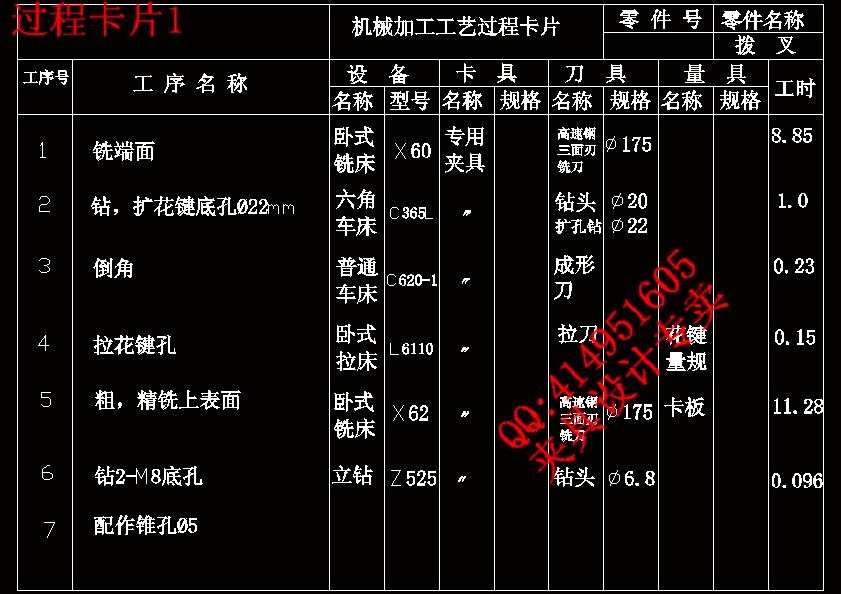

(三)、制订工艺路线……………………………(3)
(四)、机械加工余量、工序尺寸及毛坯尺
才的确定……………………………………………(4)
(五)、确定切削用量及基本工时………………(5)

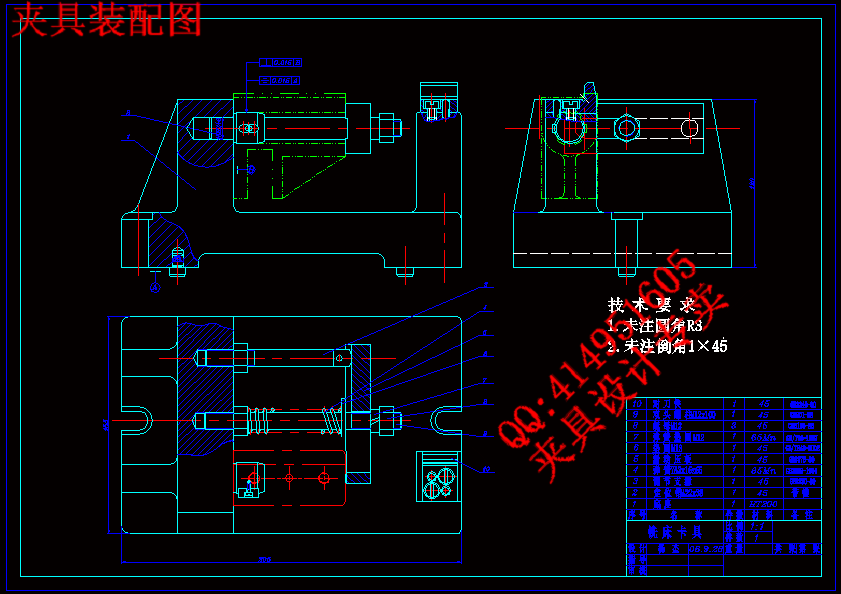

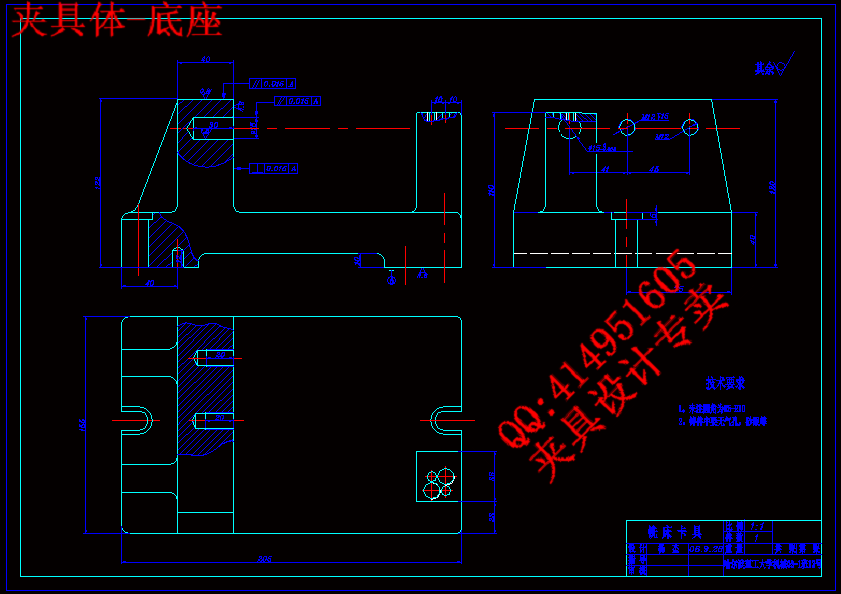

夹具设计…………………………………………(11)
参考文献…………………………………………(13)
机械制造工艺及夹具课程设计任务书

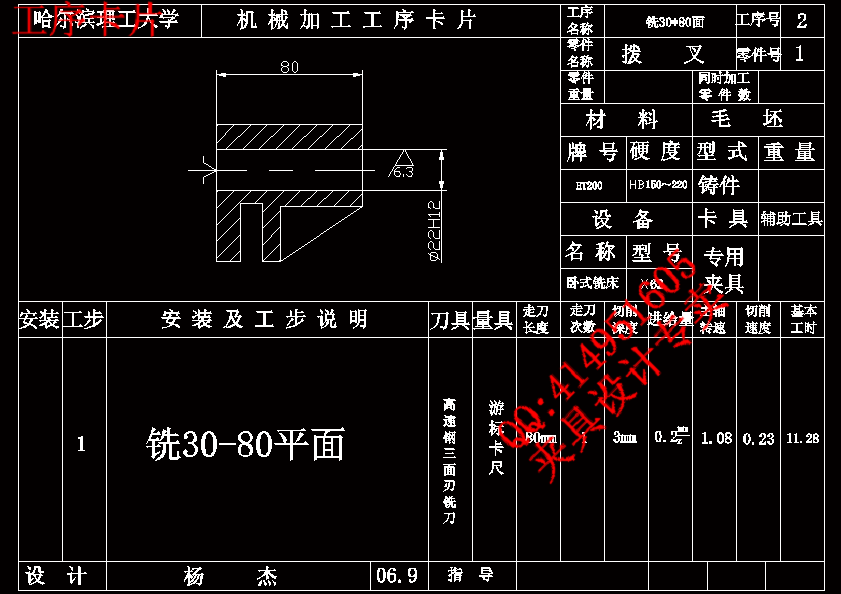

设计题目:制定拨叉F零件的加工工艺,设计
铣30×80面的铣床夹具
设计要求:1.中批生产;
2.尽量选用通用设备。
设计内容:1.填写设计任务书;
2.制订一个中等零件的加工工艺过程,填写工
艺过程卡和工序卡各一张;
3.设计指导教师指定的工序夹具,绘制全套夹
具图纸,要求用计算机绘图;
4.编写设计说明书一份,按照毕业论文的格式
写,要求打印文稿。
零件的分析
(一)零件的工艺分析

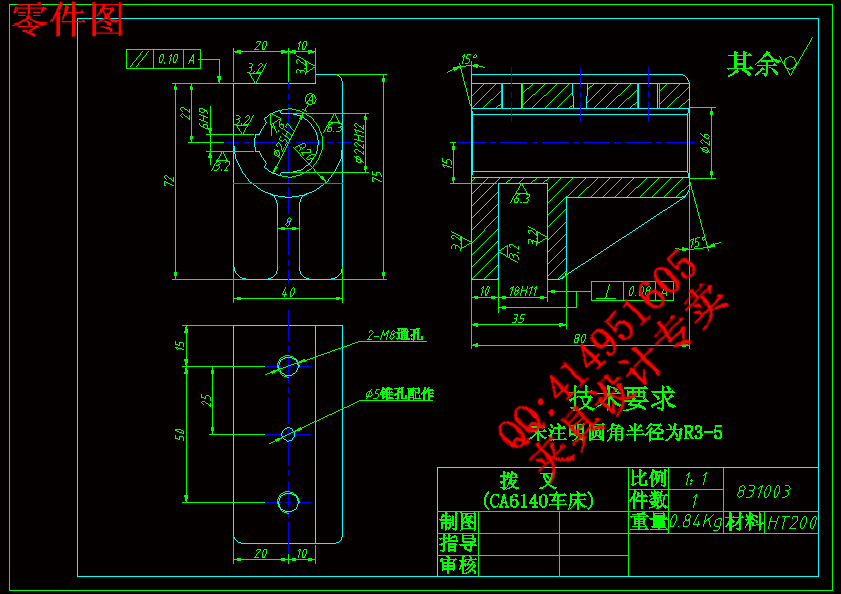

拨叉这个零件从零件图上可以看出,它一共有两组加工表面,而这二组加工表面之间有一定的位置要求,现将这二组加工表面分述如下:
1.以Ø25mm孔为中心的加工表面。这一组加工表面包括:Ø25H7mm的l六齿花键孔及倒角,尺寸为80㎜与花键孔垂直的两端面,尺寸为18H11与花键孔垂直的通槽。
与Ø25mm花键孔平行的表面。这一组加工表面包括:与花键孔中心轴
线相距22㎜的上表面,与上表面垂直的二个M8通孔和一个Ø 5锥孔。
这两组加工表面之间有着一定的位置要求,主要是:
上表面与Ø25mm花键孔中心线平行度为0.10㎜;
18H11通槽两侧面与与Ø25mm花键孔中心线的垂直度为0.08㎜。
由以上分析可知,对于这二组加工表面而言,我们可以先加工其中一组表面,然后借助于专用夹具进行另一组表面的加工,并且保证它们之间的位置精度要求。
工艺规程设计

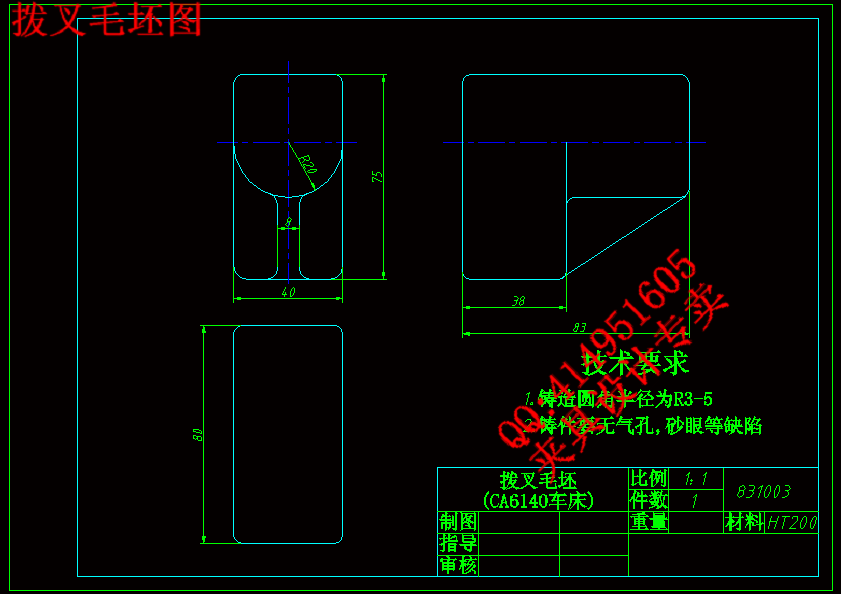

(一)确定毛坯的制造形式
零件材料为HT200,考虑到该零件在车床中的受力并保证零件的工作可靠性,零件为中批生产,而且零件的尺寸不大,因此,毛坯可采用金属模砂型铸造。
(二)基面的选择
基准面选择是工艺规程设计中的重要工作之一。基面选择的正确与合理,可以使加工质量得到保证,生产效率得以提高。否则,加工工艺过程中会问题百出,更有甚者,还会造成零件大批报废,使生产无法正常进行。
粗基准的选择:以上下表面和两 侧面作为粗基准,以消除,,三个自由度,用以消除,,三个自由度,达到完全定位。
对于精基准而言,根据基准重合原则,选用设计基
========================================
