模切机上下料机械手结构设计【气动】【四自由度】【14张图纸】【优秀】

收藏

压缩包内文档预览:
预览图
编号:288347    类型:共享资源    大小:911.23KB    格式:RAR    上传时间:2014-06-05 上传人:上*** IP属地:江苏
99
积分
关 键 词:
模切机 上下料 机械手 结构设计 气动 四自由度 图纸
资源描述:

模切机上下料机械手结构设计【四自由度】

36页 20000字数+说明书+任务书+14张CAD图纸【详情如下】

任务书.doc

吸盘.dwg

回 转 轴.dwg

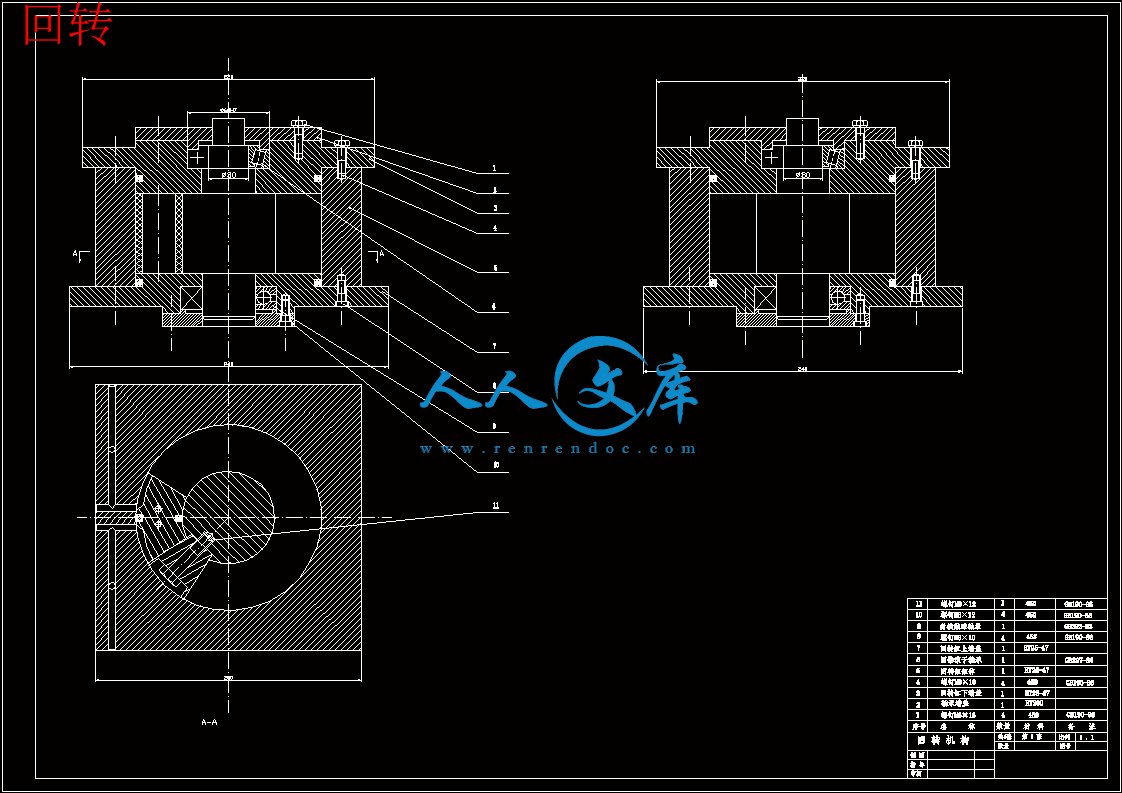

回转.dwg

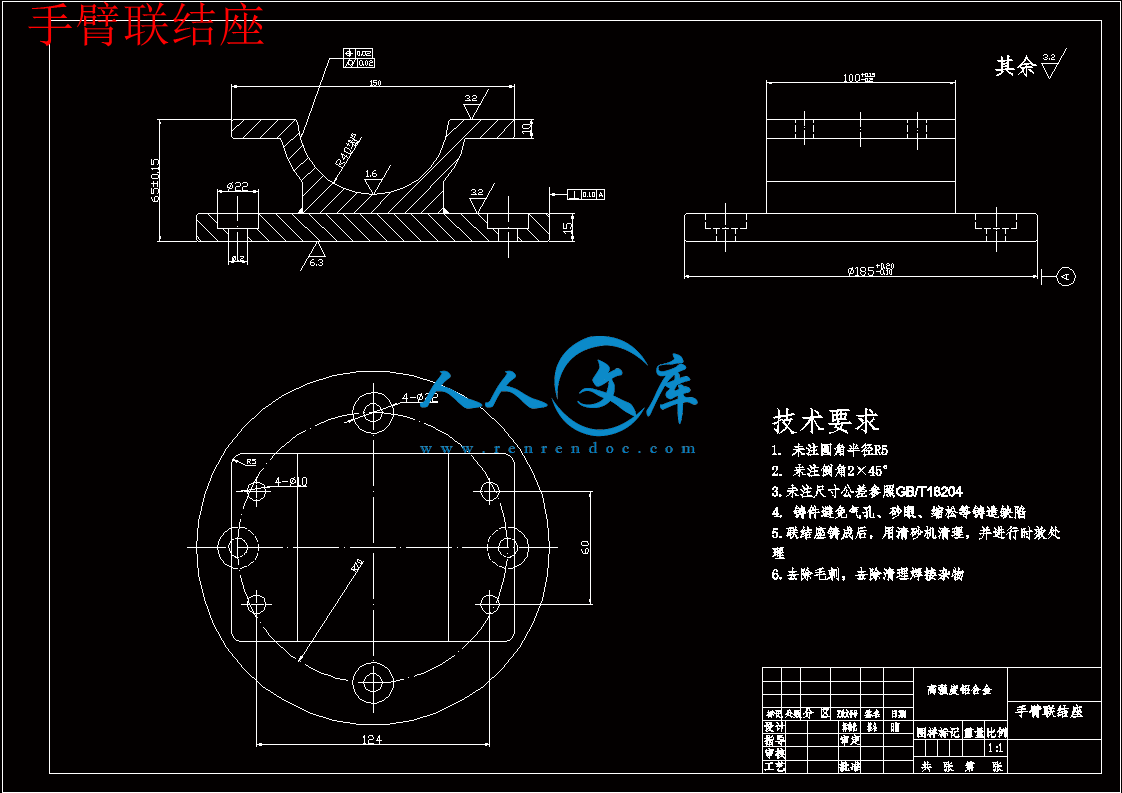

手臂联结座.dwg

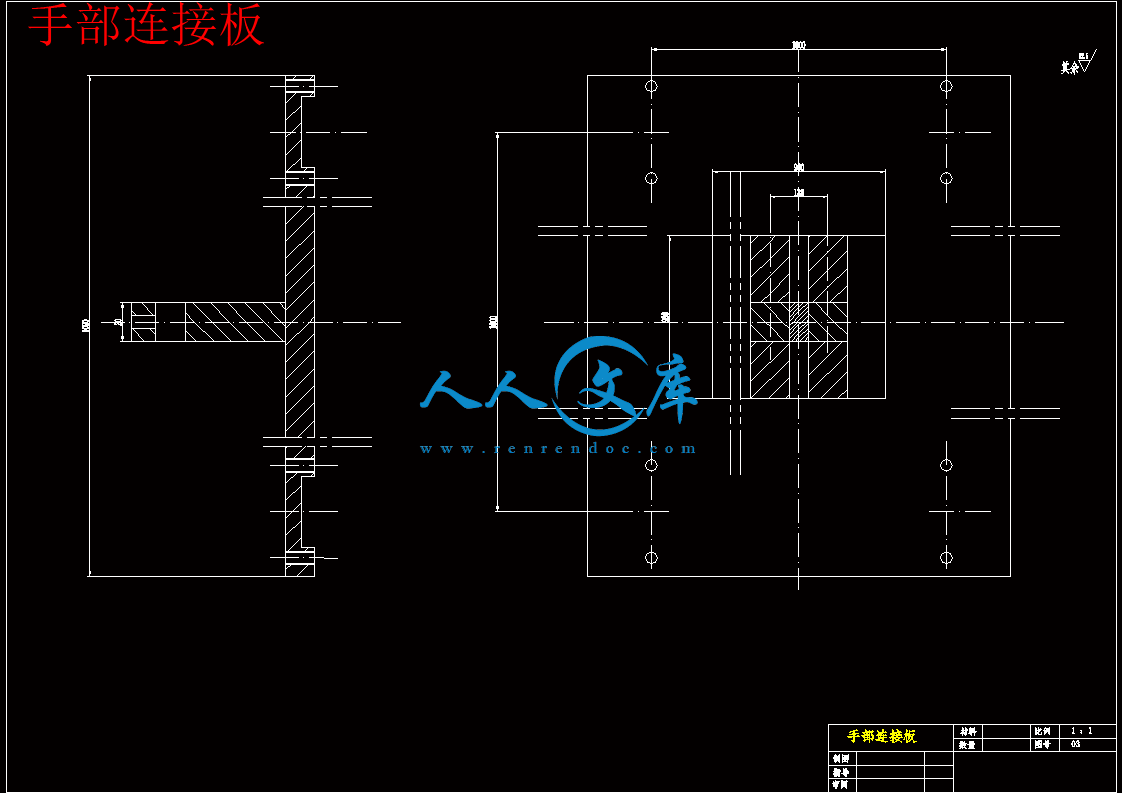

手部连接板.dwg

摆 动 轴.dwg

摆动.dwg

模切机上下料机械手结构设计说明书.doc

气动驱动原理图.dwg

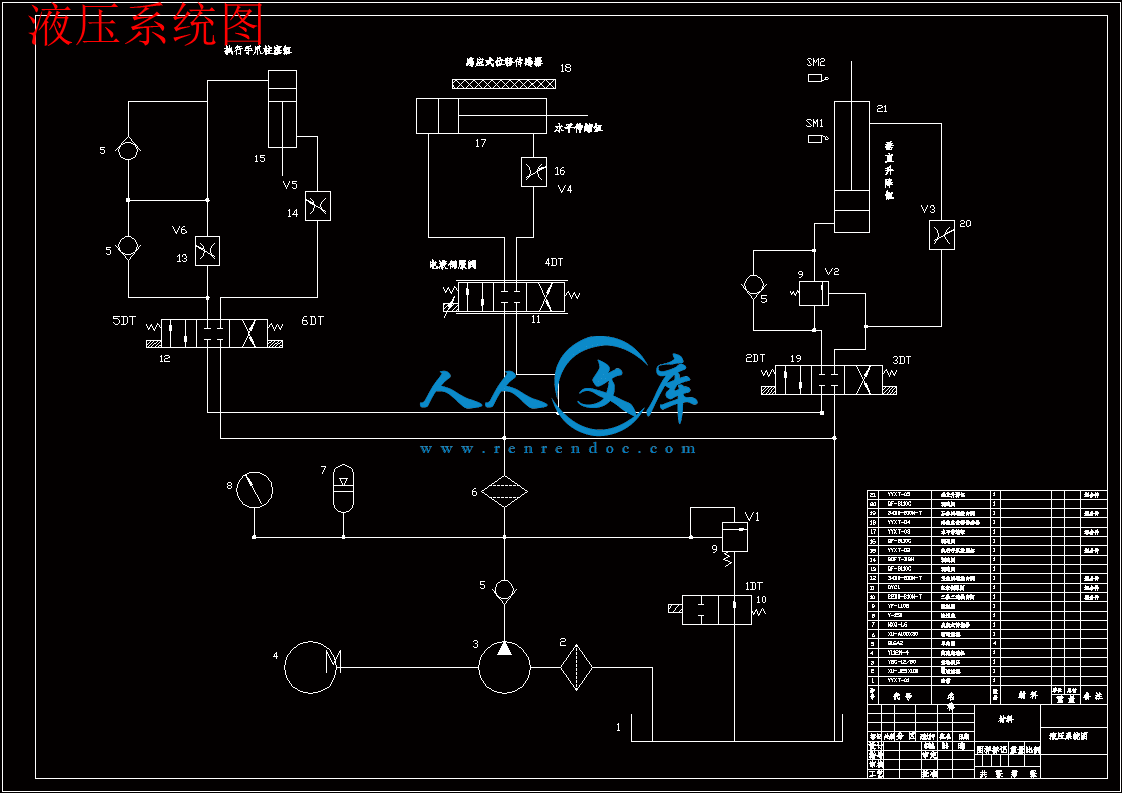

液压系统图.dwg

示意图.dwg

移动.dwg

移动缸下端盖.dwg

花键连接板.dwg

装配图.dwg

目录

摘要2

Abstract3

第1章 绪言4

1.1  研究的目的及意义4

1.3  机械手在国内外现状和发展趋势5

1.4  主要研究的内容5

1.5  解决的关键问题6

第2章 总体设计7

2.2执行机构的选择7

2.3 执行机构的组成9

2.4 各部分的分析与选择9

2.4.1 手部的选择9

2.4.2 手臂结构的选择11

2.4.3 机座结构的选择11

2.5工作原理12

2.6机构简图13

3.5 手部的设计18

3.6 气动元件选取及工作原理19

3.6.1  气源装置19

3.6.2  执行元件20

3.6.3  控制元件20

3.6.4  辅助元件21

3.6.5  真空发生器22

3.6.6  吸盘22

3.7 气动回路的工作原理22

总 结34

致 谢35

参考文献36

摘要

   机械手作为前沿的产品应自动化设备更新时的需要,可以大量代替单调往复或高精度需求的工作,在先进制造领域中扮演着极其重要的角色。可以实现生产的机械化和自动化,能在高温、腐蚀及有毒气体等环境下操作以保护人身安全,可以广泛应用于机械制造、冶金、电子、轻工业和原子能等部门。

   本设计主要完成送纸机械手的机械部件的设计。主要包括执行系统、驱动系统的设计。执行系统是由传动部件与机械构件组成,是机械手赖以实现各种运动的实体。主要包括机身、手臂、末端执行器3部分组成。机械手的结构主要由机座、立柱、水平手臂、垂直手臂、电磁阀和吸盘等组成。真空式吸附型它是利用真空泵抽出吸附头的空气而形成真空,故称真空式。喷气式吸附的工作原理是当压缩空气高速进入喷嘴时,由于管路的开始段截面积是逐渐收缩的,所以气流速度逐渐增大,在管路的最小截面处,气流速度达到临界速度,此时的气体受压,密度加大。

关键字:送纸机械手、真空吸盘、气动控制、液压控制、执行系统、驱动系统

Abstract

Manipulator as a cutting-edge products should be the need of automation equipment update, can work a lot instead of the monotonous reciprocating or high precision demand, in the field of advanced manufacturing plays an extremely important role. Can realize mechanization and automation of production, can in the high temperature, corrosion, and toxic gases such as environment in order to protect the personal safety operation, and can be widely used in machinery, metallurgy, electronics, light industry and atomic energy etc.

This design mainly completed paper the design of the mechanical components of the manipulator. Mainly includes execution system, the design of the drive system. Perform system consists of transmission parts and mechanical components, is the entity that are necessary for the robot all kinds of sports. Mainly includes the body, arms, end executor of 3 parts. The structure of the manipulator is mainly composed of frame, column, horizontal arm, vertical, solenoid valves and suction cups, etc. Vacuum adsorption model, it USES a pump head of the air to form a vacuum adsorption, therefore calls the vacuum type. Jet adsorption principle is when high-speed into the compressed air nozzle, because the beginning of a line section of sectional area is gradually shrinking, so air velocity increases gradually, at the minimum cross section line, airflow velocity reaches a critical velocity, at this time of gas pressure, increasing density.

Key words: feeding manipulator, vacuum suction cup, pneumatic control system, drive system, hydraulic control and execution

1.1  研究的目的及意义

   机械手作为前沿的产品应自动化设备更新时的需要,可以大量代替单调往复或高精度需求的工作,在先进制造领域中扮演着极其重要的角色。它可以搬运货物、分拣物品、代替人的繁重劳动。可以实现生产的机械化和自动化,能在高温、腐蚀及有毒气体等环境下操作以保护人身安全,可以广泛应用于机械制造、冶金、电子、轻工业和原子能等部门。

   随着工业的高速发展,机械手作为前沿的产品应自动化设备更新时的需要,已经在工业生产中得到了广泛的应用。它可以搬运货物、分拣物品、用以代替人的繁重及单调劳动,实现生产的机械化和自动化;并能在高温、腐蚀及有毒气体等有害环境下操作以保护人身安全,被广泛应用于机械制造、冶金、电子、轻工业和原子能等部门。

   本设计主要完成送纸机械手的机械部件的设计。主要包括执行系统、驱动系统的设计。

1.2 机械手的发展概述

   机械手是二十世纪五十年代发展起来的机电一体化产品,是新型独立的自动化装置。虽然机械手的发展较晚,但他在生产中的应用却很多。机械手可以单体人手的繁重的劳动,显著减轻工人的劳动强度,改善劳动条件,提高劳动生产率和生产自动化水平。工业生产中出现的笨重工件的搬运和长期频繁单调的操作,采用机器人都是有效的。此外,他能在高温,低温,深水,宇宙放射线和其他有毒污染环境条件下进行操作,更显示其优越性,有着广泛的发展前途。

   为什么机器人会产生这样大的功能呢?因为机器人的技术是集计算机科学,控制工程,人工智能,传染技术,机构学,机械工程学等为一体的高心技术产品。机器人在生产中的应用对提高劳动生产率,提高劳动产品质量,改善劳动条件,提高产品的竞争力及企业的应变能力,促进新产品的开发及发展,改变劳动结构及促进相关学科的技术进步均发挥重大的社会和经济效益。因此,世界各国都很重视机器人技术的发展和在生产中的应用。

   现在机器人的研究始于20世纪中期,其技术背景是计算机和自动化的发展,以及原子能的开发利用。

   自1946年第一台数字电子计算机问世以来,计算机取得了惊人的进步,向高速度,大容量,低价格方向发展。大批量生产的迫切需求推动了自动化技术的进展,其结果之一便是1952年数控机床的诞生。与数控机床相关的控制,机械零件的研究又为机器人的开发奠定了基础。另一方面,原子能实验室的恶劣环境要求某些操作机械代替人处理放射性物质。在这一要求背景下,美国原子能委员会的阿尔贡研究所于1947年开发了遥控机械手,1948年开发了机械式的主从机械手。

  1954年美国戴沃尔提出了机械手的概念,并申请了专利。该专利的要点是借助伺服技术控制机器人的关节,利用人手对机器人进行动作示教,机器人能实现动作的记录和再现。这就是所谓的示教再现机器人。现有的机器人差不多都采用这种控制方式。

  1965年,MIT的Roborts演示了第一个具有视觉传感器的、能识别与定位简单积木的机器人系统。

  1967年日本成立了人工手研究会(现改名为仿生机构研究会),同年召开了日本首届机器人学术会。

1973年,辛辛提·米拉克隆公司的理查德·豪恩制造了第一台由小型计算机控制的机械手。到了1980年,机械手才真正在日本普及,故称该年为“机器人元年”。 随后,机械手在日本得到了巨大的发展,日本也因此而赢得了“机器人王国的美称”。

1.3  机械手在国内外现状和发展趋势

   机械手最早应用在汽车制造工业,常用于焊接、喷漆、上下料和搬运。机械手延伸和扩大了人的手足和大脑功能,它可替代人从事危险、有害、有毒、低温和高热等恶劣环境中的工作;代替人完成繁重、单调重复劳动,提高劳动生产率,保证产品质量。目前主要应用于制造业中,特别是电器制造、汽车制造、塑料加工、通用机械制造及金属加工等工业。工业机械手与数控加工中心,自动搬运小车与自动检测系统可组成柔性制造系统(FMS)和计算机集成制造系统,实现生产自动化。随着生产的发展,功能和性能的不断改善和提高,机械手的应用领域日益扩大。第2章 总体设计

2.1 总体初步设计

   总体设计是把组成机器的各个部件进行合理布置,协调他们在结构上的性能及参数上的关系。他是在原理方案确定后,按照设计任务书的要求对原理方案设计确定的工作原理与组成部分进行总图规划。

1. 选择机型:

  本机械手是真空吸盘送纸机械手。

2. 确定总体性能参数

  a) 总体运动参数

    外扩尺寸: 840×1090×870

  b) 总体运动参数

     臂部工作速度,移动均为1200—1400mm/min

    腕部回转

  c)总体动力参数

   臂部液压油压强0.8Mpa

3. 总体布局及各部件的结构形式

  总体布局及部件结构形式见装配图。这里我们强调的是结构设计中应注意的基本原理:

任务分配原理;自补偿原理;力传递原理;变形协调原理;力平衡原理;等

强度原理;稳定原理;降低噪音原理。

   机械手的执行结构是机械手赖以实现各种运动的实体。执行机构的布局类型直接影响到机械手的工作性能。

2.2执行机构的选择

   机械手的基本型式较多,按手臂的坐标型式而言,主要有四种基本型式:直角坐标式、圆柱坐标式、球坐标式和关节式。下面就各型式机械手作简单的分析对比:

   1、直角坐标式机械手

   直角坐标式机械手是适合于工作位置成行排列或与传送带配合使用的一种机械手。它的手臂可作伸缩、左右和上下移动,按直角坐标形式X、Y、Z三个方向的直线进行运动。

   其工作范围可以是一个直线运动;两个直线运动或三个直线运动。如在X、Y、Z三个直线运动方向上个具有A、B、C三个回转运动,即构成六个自由度。

   直角坐标式机械手的优点:

    (1) 产量大,节拍短,能满足高速的要求;

    (2) 容易与生产线上的传送带和加工装配机械相配合;

    (3) 适于装箱类、多工序复杂的工作,定位容易变更;

    (4) 定位精度高,载重发生变化是不回影响精度;

    (5) 易于实行数控,可与开环或闭环数控机械配合使用。

   缺点:机械手的作业范围较小。

   2、圆柱坐标式机械手

   圆柱坐标式机械手是应用最多的一种型式,它适用于搬运和测量工件。具有直观性好,结构简单,本体占用的空间较小,而动作范围较大等优点。

   圆柱坐标式机械手的工作范围可分为:一个旋转运动,一个直线运动,加一个不在直线运动所在的平面内的旋转运动;二个直线运动加一个旋转运动。

   圆柱坐标式机械手有五个基本动作:

    (1) 手臂水平回转;

    (2) 手臂伸缩;

    (3) 手臂上下;

    (4) 手臂回转动作;

    (5) 手爪夹紧动作。

   圆柱式机械手的特点是在垂直导柱上装有滑动套筒,手臂装在滑动套筒上,手臂可做上下直线运动和水平面内做圆弧状的左右摆动。

   3、球坐标式机械手

   球坐标式机械手是一种自由度较多,用途较广的机械手。它的工作范围包括:一个旋转运动;二个旋转运动;二个旋转运动加一个直线运动。

   球坐标式机械手可实现八个动作:

    (1) 手臂上下动作,即俯仰动作;

    (2) 手臂左右动作,即回转动作;

    (3) 手臂前后动作,即伸缩动作;

    (4) 手腕上下弯曲;

    (5) 手腕左右摆动;

    (6) 手腕旋转运动;

    (7) 手爪夹紧动作;

    (8) 机械手的整体移动。

   球坐标式机械手的特点是将手臂装在枢轴上,枢轴又装在叉形架上,能在垂直面内作圆弧状上下俯仰动作,它的臂可作伸缩,横向水平摆动,还可以上下摆动,工作范围和人的手类似。它的特点能能自动选择最合理的动作路线。所以工作效率高。另外由于上下摆动,它的相对体积小,动作范围大。

   4、关节式机械手

   关节式机械手是一种适用于靠近机体操作传动型式。它像人手一样有肘关节,可以实现多个自由度,动作比较灵活,适于在狭窄的空间工作。关节式机械手,早在四十年代就在原子能工业中得到应用,随后在开发海洋中应用,有一定的发展前途。

   关节式机械手有大臂和小臂的摆动,以及肘关节和肩关节的运动。它还具有上肢结构,可实现近似于人手操作的机能。为具有近似人手的操作机能,需要研制最合适的结构。

   机械手型式的选择首先是从满足它的运动要求方面进行考虑, 然后从机械手的复杂程度以及经济情况等方面来考虑。本设计中的机械手主要动作为机械手手臂的左右移动,升降移动和机械手的整体旋转。

   直角坐标式机械手虽然具备手臂的伸缩上下、左右直线运动等动作,但是不具备机械手整体旋转动作,所以不考虑用直角坐标式机械手。

   球坐标式机械手和关节式机械手对动作要求方面足够满足要求,但是它们的结构都比较复杂,有很多动作是不必要的,显得浪费和增加了制造的成本和难度。

   圆柱坐标式机械手能满足手臂伸缩、手臂上下、手臂回转动等动作。可以将手臂回转动作改换成机械手的整体转动就可以满足本设计中机械手的动作要求。这样的修改并没有改变机械手的总体结构,只是进行了局部变动,使得整个系统经济、实惠,所以确定用圆柱坐标式机械手。

2.3 执行机构的组成

     工业机械手的执行系统主要以下机械部分组成:

   手部  是机械手直接握持工件或工具的部分。

   臂部  是机械手用来支持腕部与手部实现较大的运动范围的部件。

   立柱  支承手臂并带动它升降、摆动和移动的机构。

   机座  是机械手用来支撑臂部,并安装驱动装置及其他装置的部分。

2.4 各部分的分析与选择

2.4.1 手部的选择

   1 手部形式的确定

   手部就是用来握持工件或工具的部分。由于被握持的工件的形状、尺寸、重量、材质及表面状态的不同,手部机构也是多种多样。常用的手部结构按其握持原理可以分为如下两类:

   1)夹持式

   夹持式手部的结构与人手类似,是工业机械广泛应用的一种手部形式。它主要由手指、传动机构、驱动机构组成。其又可分为内撑式、外夹式和内外夹持式,区别在于夹持工件的部位不同,手爪动作方向相反。

夹持式手部设计时应注意以下事项:

   手指应有一定的开闭范围。

   手指应具有适当的夹紧力。

   要保证工件在手指内的定位精度。

   结构紧凑,重量轻,效率高。

   通用性和可换性。

   2)气吸式

   气吸式手部又称为真空吸盘式手部,它是通过吸盘内产生真空或负压,利用压差而将工件吸附,是工业机械手常用的一种吸持工件的装置。它由吸盘、吸盘架及进排气系统组成,具有结构简单、质量轻、不易损伤工件、使用方便可靠等优点;但要求工件上与吸盘接触的部位光滑平整、清洁、被吸附工件材质致密,没有透气空隙。主要适应于板材、薄壁零件、陶瓷搪瓷制品、纸巾制品、纸张及塑料等表面光滑工件的抓取。

   气吸式又可分为:

   负压吸盘:真空式、喷气式、自挤式空气吸盘。

   磁力吸盘:永磁吸盘、电磁吸盘。

   真空式吸附型它是利用真空泵抽出吸附头的空气而形成真空,故称真空式。喷气式吸附的工作原理是当压缩空气高速进入喷嘴时,由于管路的开始段截面积是逐渐收缩的,所以气流速度逐渐增大,在管路的最小截面处,气流速度达到临界速度,此时的气体受压,密度加大。在排气管路中因界面逐渐增大,气流膨胀减压而使密度大大下降,致使气流速度继续增高,在吸气口处形成负压。吸附头与吸气口连同,故形成真空,以吸住工件。自挤式空气吸盘的工作原理是将软质吸盘按压在工件的表面,挤出吸盘内的空气、从而造成真空、吸住工件。磁吸式手是利用工件的导磁性,利用永久磁铁或电磁铁通电后产生的磁力来吸附材料工件。磁吸式手部不会破坏被吸附表面质量,但是由于被吸工件存在剩磁,吸附头上常吸附磁性屑,影响正常工作。

   通过以上对手部的分析真空式具有结构简单、质量轻、不损伤工件、使用方便、不影响机械手的正常工作等优点。而且满足所设计机械手的要求,所以选用真空式吸盘。

   真空吸盘机构如图2.1所示。

参考文献

[1]张建民等.机电一体化系统设计[M].北京:北京理工大学出版社,2007.169~183.

[2]袁子荣.液气压传动与控制[M].重庆:重庆大学出版社,2007.39~241.

[3]陈恳,杨向东,刘莉,等.机器人技术应用[M].北京:清华大学出版社,2006.106~111.

[4]陈奎生.液压与气压传动[M].武汉:武汉理工大学出版社,2001.47~106.

[5]张铁,谢存禧.机器人学[M].广州:华南理工大学出版社,2001.115~138.

[6]费仁元,张慧慧.机器人设计和分析[M].北京:北京工业大学出版社,1998.190~234.

[7]王永章,杜君文,程国全.数控技术[M].北京:高等教育出版社,2001.251~273.

[8]郭爱芳,王恒迪.传感器原理及应用[M].西安:西安电子科技大学出版社,2007.281~290.

[9]鄂大辛.液压传动与气压传动[M].北京:北京理工大学出版社,2007.276~294.

[10]陆祥生,杨秀莲.机械手理论及应用[M].北京:北京铁道出版社,1985.40~63.

[11]宋建武,赵冬梅.液压与气动元件操作训练[M].北京:化学工业出版社,2007.249~261.

[12]朱梅,朱光力.液压与气动技术[M].西安:西安电子科技大学出版社,2007.177~201.

[13]杨文生,沈兆奎,王宝中,等.液压与气压传动[M].北京:电子工业出版社,2007.224~264.

[14]章文浩.可编程控制器原理及实验[M].北京:国防工业出版社,2003.56~90.

[15]张建明.机电一体化系统设计[M].北京:高等教育出版社,2001.96~140.

[16]陈宇,段鑫.可编程控制器基础及编程技巧[M].广州:华南理工大学出版社,2002.85~10.

[17]李超.气动通用上下料机械手的研究与开发[D].西安:陕西科技大学,1993

[18]齐进凯.气动机械手的结构设计、分析及控制的研究[D].上海:东华大学,2006


内容简介:
本科生毕业设计(论文)任务书题目名称模切机上下料机械手结构设计学 院机电工程学院专业班级姓 名学 号一、毕业设计(论文)的内容与要求模切机即俗称啤机,是板卡纸等材料加工成包装成品的重要设备。模切刀弯制成的模具安装在可以开合的动模板上,动模板开合一次,要完成已模切完的纸张取出和未模切的纸张放入的动作。目前大多数印刷厂采用手动模切机生产各种纸盒,靠人工完成纸张的取出和放入工作,人工操作模切机枯燥、繁重并且危险,有安全隐患。本毕业设计要求针对模切机的人工操作进行改进,设计设计一种代替人工操作的机械手,通过电动或气动,以及程序控制,实现纸品模切加工过程自动化。(一) 要求1. 了解和熟悉机械手自动取纸和送纸的动作需求;2. 研究机械手取纸和送纸的工作过程和动作原理,设计工作过程和定位方法。提出纸张的供送和码垛原理和结构,纸张的夹持原理和相关结构设计;3.机械手的动作自由度的确定,动力元器件的选择、计算,动力传递结构、零件之间的装配组合结构,运动部分和固定支撑部分等;4. 主要零部件的受力分析、校核和仿真;5. 控制程序设计;6. 绘制设计图:包括零件图和总装图;7. 编写设计说明书8. 翻译英文资料(二) 参数1. 模切机工作范围:宽1000mm,深700mm,工作面高度:800mm2. 模切机工作面倾斜30度角3. 模切机工作频率,20张/分钟4. 机械手运动方式: 气动或电动写出按15000字以上的设计说明书,翻译20000印刷字符的英文资料。参考文献不少于10篇,包括2篇以上外文文献。二、毕业设计(论文)应完成的工作1. 收集、查阅参考资料,作文献综述;2. 总体方案分析,提出设计思路,研究解决实际问题的方法;3. 理论计算或数值分析;4. 总体结构设计;5. 部件和零件设计;6. 计算机建模仿真;7. 编写设计说明书;8. 科技文献阅读及外文翻译;9. 编写毕业设计说明书,要求书写规范。编写PowerPoint演讲文稿,分组答辩。三、毕业设计(论文)进程安排序号设计(论文)各阶段内容起止日期1明确设计题目与设计任务,收集整理资料,阅读文献,学习使用软件。27/2-5/32制定设计方案,总体布局,作文献综述8/3-20/33总体方案设计、分析计算23/3-3/44具体设计方案制定和实施6/4-17/45具体设计方案制定和实施,仿真和调试程序20/4-1/56数据分析,撰写实验报告4/5-8/57打包程序,提交电子版文档。11/5-15/58翻译英文资料25/5-28/59编写毕业设计说明书,并根据指导教师意见修改。1/6-2/610毕业答辩,要求用PowerPoint、Flash或相应的软件演示来配合答辩。3/6四、应收集的资料及主要参考文献1. 吴宗泽, 机械零件设计手册. 北京: 冶金工业出版社, 20042. 濮良贵, 纪名刚. 机械设计. 北京: 高等教育出版社, 20013. 张建民编.工业机器人.北京理工大学出版社,1988.124. 蔡春源主编.机电液设计手册(上、中、下). 机械工业出版社,东北大学出版社,1997.15. 林清安. Pro/ENGINEER Wildfire零件设计进阶篇. 北京: 中国铁道出版社, 2004.12.6. 机械设计手册.化学工业出版社, 1999.87. 廖效果.数控技术.湖北科学技术出社.湖北,2005.58. 机床设计手册9. 许林成主编. 包装机械原理与设计. 上海科技出版社10. 雷伏元主编. 包装工程机械概论. 湖南大学出版社11. 陈虹主编. 现代印刷机械原理与设计, 中国轻工业出版社, 2009,412. 陆凤仪. 机械原理课程设计. 机械工业出版社, 2009. 6发出任务书日期:2014年2月25日 指导教师签名:预计完成日期:2014年6月7日 专业负责人签章:主管院长签章:2目录摘要2Abstract3第1章 绪言41.1 研究的目的及意义41.3 机械手在国内外现状和发展趋势51.4 主要研究的内容51.5 解决的关键问题6第2章 总体设计72.2执行机构的选择72.3 执行机构的组成92.4 各部分的分析与选择92.4.1 手部的选择92.4.2 手臂结构的选择112.4.3 机座结构的选择112.5工作原理122.6机构简图133.5 手部的设计183.6 气动元件选取及工作原理193.6.1 气源装置193.6.2 执行元件203.6.3 控制元件203.6.4 辅助元件213.6.5 真空发生器223.6.6 吸盘223.7 气动回路的工作原理22总 结34致 谢35参考文献36摘要机械手作为前沿的产品应自动化设备更新时的需要,可以大量代替单调往复或高精度需求的工作,在先进制造领域中扮演着极其重要的角色。可以实现生产的机械化和自动化,能在高温、腐蚀及有毒气体等环境下操作以保护人身安全,可以广泛应用于机械制造、冶金、电子、轻工业和原子能等部门。本设计主要完成送纸机械手的机械部件的设计。主要包括执行系统、驱动系统的设计。执行系统是由传动部件与机械构件组成,是机械手赖以实现各种运动的实体。主要包括机身、手臂、末端执行器3部分组成。机械手的结构主要由机座、立柱、水平手臂、垂直手臂、电磁阀和吸盘等组成。真空式吸附型它是利用真空泵抽出吸附头的空气而形成真空,故称真空式。喷气式吸附的工作原理是当压缩空气高速进入喷嘴时,由于管路的开始段截面积是逐渐收缩的,所以气流速度逐渐增大,在管路的最小截面处,气流速度达到临界速度,此时的气体受压,密度加大。关键字:送纸机械手、真空吸盘、气动控制、液压控制、执行系统、驱动系统AbstractManipulator as a cutting-edge products should be the need of automation equipment update, can work a lot instead of the monotonous reciprocating or high precision demand, in the field of advanced manufacturing plays an extremely important role. Can realize mechanization and automation of production, can in the high temperature, corrosion, and toxic gases such as environment in order to protect the personal safety operation, and can be widely used in machinery, metallurgy, electronics, light industry and atomic energy etc.This design mainly completed paper the design of the mechanical components of the manipulator. Mainly includes execution system, the design of the drive system. Perform system consists of transmission parts and mechanical components, is the entity that are necessary for the robot all kinds of sports. Mainly includes the body, arms, end executor of 3 parts. The structure of the manipulator is mainly composed of frame, column, horizontal arm, vertical, solenoid valves and suction cups, etc. Vacuum adsorption model, it USES a pump head of the air to form a vacuum adsorption, therefore calls the vacuum type. Jet adsorption principle is when high-speed into the compressed air nozzle, because the beginning of a line section of sectional area is gradually shrinking, so air velocity increases gradually, at the minimum cross section line, airflow velocity reaches a critical velocity, at this time of gas pressure, increasing density.Key words: feeding manipulator, vacuum suction cup, pneumatic control system, drive system, hydraulic control and execution第1章 绪言1.1 研究的目的及意义机械手作为前沿的产品应自动化设备更新时的需要,可以大量代替单调往复或高精度需求的工作,在先进制造领域中扮演着极其重要的角色。它可以搬运货物、分拣物品、代替人的繁重劳动。可以实现生产的机械化和自动化,能在高温、腐蚀及有毒气体等环境下操作以保护人身安全,可以广泛应用于机械制造、冶金、电子、轻工业和原子能等部门。随着工业的高速发展,机械手作为前沿的产品应自动化设备更新时的需要,已经在工业生产中得到了广泛的应用。它可以搬运货物、分拣物品、用以代替人的繁重及单调劳动,实现生产的机械化和自动化;并能在高温、腐蚀及有毒气体等有害环境下操作以保护人身安全,被广泛应用于机械制造、冶金、电子、轻工业和原子能等部门。本设计主要完成送纸机械手的机械部件的设计。主要包括执行系统、驱动系统的设计。1.2 机械手的发展概述机械手是二十世纪五十年代发展起来的机电一体化产品,是新型独立的自动化装置。虽然机械手的发展较晚,但他在生产中的应用却很多。机械手可以单体人手的繁重的劳动,显著减轻工人的劳动强度,改善劳动条件,提高劳动生产率和生产自动化水平。工业生产中出现的笨重工件的搬运和长期频繁单调的操作,采用机器人都是有效的。此外,他能在高温,低温,深水,宇宙放射线和其他有毒污染环境条件下进行操作,更显示其优越性,有着广泛的发展前途。 为什么机器人会产生这样大的功能呢?因为机器人的技术是集计算机科学,控制工程,人工智能,传染技术,机构学,机械工程学等为一体的高心技术产品。机器人在生产中的应用对提高劳动生产率,提高劳动产品质量,改善劳动条件,提高产品的竞争力及企业的应变能力,促进新产品的开发及发展,改变劳动结构及促进相关学科的技术进步均发挥重大的社会和经济效益。因此,世界各国都很重视机器人技术的发展和在生产中的应用。现在机器人的研究始于20世纪中期,其技术背景是计算机和自动化的发展,以及原子能的开发利用。自1946年第一台数字电子计算机问世以来,计算机取得了惊人的进步,向高速度,大容量,低价格方向发展。大批量生产的迫切需求推动了自动化技术的进展,其结果之一便是1952年数控机床的诞生。与数控机床相关的控制,机械零件的研究又为机器人的开发奠定了基础。另一方面,原子能实验室的恶劣环境要求某些操作机械代替人处理放射性物质。在这一要求背景下,美国原子能委员会的阿尔贡研究所于1947年开发了遥控机械手,1948年开发了机械式的主从机械手。1954年美国戴沃尔提出了机械手的概念,并申请了专利。该专利的要点是借助伺服技术控制机器人的关节,利用人手对机器人进行动作示教,机器人能实现动作的记录和再现。这就是所谓的示教再现机器人。现有的机器人差不多都采用这种控制方式。1965年,MIT的Roborts演示了第一个具有视觉传感器的、能识别与定位简单积木的机器人系统。1967年日本成立了人工手研究会(现改名为仿生机构研究会),同年召开了日本首届机器人学术会。1973年,辛辛提米拉克隆公司的理查德豪恩制造了第一台由小型计算机控制的机械手。到了1980年,机械手才真正在日本普及,故称该年为“机器人元年”。 随后,机械手在日本得到了巨大的发展,日本也因此而赢得了“机器人王国的美称”。1.3 机械手在国内外现状和发展趋势 机械手最早应用在汽车制造工业,常用于焊接、喷漆、上下料和搬运。机械手延伸和扩大了人的手足和大脑功能,它可替代人从事危险、有害、有毒、低温和高热等恶劣环境中的工作;代替人完成繁重、单调重复劳动,提高劳动生产率,保证产品质量。目前主要应用于制造业中,特别是电器制造、汽车制造、塑料加工、通用机械制造及金属加工等工业。工业机械手与数控加工中心,自动搬运小车与自动检测系统可组成柔性制造系统(FMS)和计算机集成制造系统,实现生产自动化。随着生产的发展,功能和性能的不断改善和提高,机械手的应用领域日益扩大。 目前,国际上的机械手公司主要分为日系和欧系。日系中主要有安川、oTC、松下、FANLUC、不二越、川崎等公司的产品。欧系中主要有德国的KUKA、CLOOS、瑞典的ABB、意大利的C0毗U及奥地利的工GM公司。我国机械手起步于20世纪70年代初期,经过30多年发展,大致经历了3个阶段:70年代萌芽期,80年代的开发期和90年代的应用化期。在我国,机械手市场份额大部分被国外机械手企业占据着。在国际强手面前,国内的机械手企业面临着相当大的竞争压力。如今我国正从一个“制造大国”向“制造强国”迈进,中国制造业面临着与国际接轨、参与国际分工的巨大挑战,对我国工业自动化的提高迫在眉睫,政府务必会加大对机器人的资金投入和政策支持,将会给机械手产业发展注入新的动力。随着机械手发展的深度和广度以及机器人智能水平的提高,机械手已在众多领域得到了应用。从传统的汽车制造领域向非制造领域延伸。如采矿机器人、建筑业机器人以及水电系统用于维护维修的机器人等。在国防军事、医疗卫生、食品加工、生活服务等领域机械手的应用也越来越多。在未来几年,传感技术,激光技术,工程网络技术将会被广泛应用在机械手工作领域,这些技术会使机械手的应用更为高效,高质,运行成本低。据猜测,今后机器人将在医疗、保健、生物技术和产业、教育、救灾、海洋开发、机器维修、交通运输和农业水产等领域得到应用。1.4 主要研究的内容随着机械手技术的飞速发展和机械手应用领域的不断深化,不仅要求其控制可靠性强、使用灵活性高和操作灵活性好,还要其成本低、可开发经济性强。本论文主要研究送纸机械手以下几个方面的内容:(1) 送纸机械手执行系统的分析与选择 执行系统是由传动部件与机械构件组成,是机械手赖以实现各种运动的实体。主要包括机身、手臂、末端执行器3部分组成,其中每一部分都可以具有若干的自由度。执行系统的设计主要是对机械手的手部、手臂和机座进行设计。(2) 送纸机械手驱动系统的分析与选择 驱动系统是向执行系统各部分提供动力的装置。通过对液压、气压、电气三种驱动方式的比较,本设计选择气压驱动的方式。内容包括气动元件的选择及其工作原理、气动回路的设计和气动原理图的绘制。1.5 解决的关键问题1 解决机械手机械结构的设计问题,要求机械手结构简单、经济、具有一定的代表性。2 执行部件的运动精度的问题。第2章 总体设计2.1 总体初步设计总体设计是把组成机器的各个部件进行合理布置,协调他们在结构上的性能及参数上的关系。他是在原理方案确定后,按照设计任务书的要求对原理方案设计确定的工作原理与组成部分进行总图规划。1. 选择机型: 本机械手是真空吸盘送纸机械手。2. 确定总体性能参数 a) 总体运动参数 外扩尺寸: 8401090870 b) 总体运动参数 臂部工作速度,移动均为12001400mmmin腕部回转 c)总体动力参数臂部液压油压强0.8pa3. 总体布局及各部件的结构形式总体布局及部件结构形式见装配图。这里我们强调的是结构设计中应注意的基本原理:任务分配原理;自补偿原理;力传递原理;变形协调原理;力平衡原理;等强度原理;稳定原理;降低噪音原理。机械手的执行结构是机械手赖以实现各种运动的实体。执行机构的布局类型直接影响到机械手的工作性能。2.2执行机构的选择机械手的基本型式较多,按手臂的坐标型式而言,主要有四种基本型式:直角坐标式、圆柱坐标式、球坐标式和关节式。下面就各型式机械手作简单的分析对比:1、直角坐标式机械手直角坐标式机械手是适合于工作位置成行排列或与传送带配合使用的一种机械手。它的手臂可作伸缩、左右和上下移动,按直角坐标形式X、Y、Z三个方向的直线进行运动。其工作范围可以是一个直线运动;两个直线运动或三个直线运动。如在X、Y、Z三个直线运动方向上个具有A、B、C三个回转运动,即构成六个自由度。直角坐标式机械手的优点:(1) 产量大,节拍短,能满足高速的要求; (2) 容易与生产线上的传送带和加工装配机械相配合;(3) 适于装箱类、多工序复杂的工作,定位容易变更;(4) 定位精度高,载重发生变化是不回影响精度;(5) 易于实行数控,可与开环或闭环数控机械配合使用。缺点:机械手的作业范围较小。2、圆柱坐标式机械手圆柱坐标式机械手是应用最多的一种型式,它适用于搬运和测量工件。具有直观性好,结构简单,本体占用的空间较小,而动作范围较大等优点。圆柱坐标式机械手的工作范围可分为:一个旋转运动,一个直线运动,加一个不在直线运动所在的平面内的旋转运动;二个直线运动加一个旋转运动。圆柱坐标式机械手有五个基本动作:(1) 手臂水平回转;(2) 手臂伸缩;(3) 手臂上下;(4) 手臂回转动作;(5) 手爪夹紧动作。 圆柱式机械手的特点是在垂直导柱上装有滑动套筒,手臂装在滑动套筒上,手臂可做上下直线运动和水平面内做圆弧状的左右摆动。3、球坐标式机械手球坐标式机械手是一种自由度较多,用途较广的机械手。它的工作范围包括:一个旋转运动;二个旋转运动;二个旋转运动加一个直线运动。球坐标式机械手可实现八个动作:(1) 手臂上下动作,即俯仰动作;(2) 手臂左右动作,即回转动作;(3) 手臂前后动作,即伸缩动作;(4) 手腕上下弯曲;(5) 手腕左右摆动;(6) 手腕旋转运动;(7) 手爪夹紧动作;(8) 机械手的整体移动。球坐标式机械手的特点是将手臂装在枢轴上,枢轴又装在叉形架上,能在垂直面内作圆弧状上下俯仰动作,它的臂可作伸缩,横向水平摆动,还可以上下摆动,工作范围和人的手类似。它的特点能能自动选择最合理的动作路线。所以工作效率高。另外由于上下摆动,它的相对体积小,动作范围大。4、关节式机械手关节式机械手是一种适用于靠近机体操作传动型式。它像人手一样有肘关节,可以实现多个自由度,动作比较灵活,适于在狭窄的空间工作。关节式机械手,早在四十年代就在原子能工业中得到应用,随后在开发海洋中应用,有一定的发展前途。关节式机械手有大臂和小臂的摆动,以及肘关节和肩关节的运动。它还具有上肢结构,可实现近似于人手操作的机能。为具有近似人手的操作机能,需要研制最合适的结构。机械手型式的选择首先是从满足它的运动要求方面进行考虑, 然后从机械手的复杂程度以及经济情况等方面来考虑。本设计中的机械手主要动作为机械手手臂的左右移动,升降移动和机械手的整体旋转。直角坐标式机械手虽然具备手臂的伸缩上下、左右直线运动等动作,但是不具备机械手整体旋转动作,所以不考虑用直角坐标式机械手。球坐标式机械手和关节式机械手对动作要求方面足够满足要求,但是它们的结构都比较复杂,有很多动作是不必要的,显得浪费和增加了制造的成本和难度。圆柱坐标式机械手能满足手臂伸缩、手臂上下、手臂回转动等动作。可以将手臂回转动作改换成机械手的整体转动就可以满足本设计中机械手的动作要求。这样的修改并没有改变机械手的总体结构,只是进行了局部变动,使得整个系统经济、实惠,所以确定用圆柱坐标式机械手。2.3 执行机构的组成 工业机械手的执行系统主要以下机械部分组成:(1) 手部 是机械手直接握持工件或工具的部分。(2) 臂部 是机械手用来支持腕部与手部实现较大的运动范围的部件。(3) 立柱 支承手臂并带动它升降、摆动和移动的机构。(4) 机座 是机械手用来支撑臂部,并安装驱动装置及其他装置的部分。2.4 各部分的分析与选择2.4.1 手部的选择 1 手部形式的确定手部就是用来握持工件或工具的部分。由于被握持的工件的形状、尺寸、重量、材质及表面状态的不同,手部机构也是多种多样。常用的手部结构按其握持原理可以分为如下两类:1)夹持式夹持式手部的结构与人手类似,是工业机械广泛应用的一种手部形式。它主要由手指、传动机构、驱动机构组成。其又可分为内撑式、外夹式和内外夹持式,区别在于夹持工件的部位不同,手爪动作方向相反。夹持式手部设计时应注意以下事项:(1) 手指应有一定的开闭范围。(2) 手指应具有适当的夹紧力。(3) 要保证工件在手指内的定位精度。(4) 结构紧凑,重量轻,效率高。(5) 通用性和可换性。 2)气吸式气吸式手部又称为真空吸盘式手部,它是通过吸盘内产生真空或负压,利用压差而将工件吸附,是工业机械手常用的一种吸持工件的装置。它由吸盘、吸盘架及进排气系统组成,具有结构简单、质量轻、不易损伤工件、使用方便可靠等优点;但要求工件上与吸盘接触的部位光滑平整、清洁、被吸附工件材质致密,没有透气空隙。主要适应于板材、薄壁零件、陶瓷搪瓷制品、纸巾制品、纸张及塑料等表面光滑工件的抓取。气吸式又可分为:负压吸盘:真空式、喷气式、自挤式空气吸盘。磁力吸盘:永磁吸盘、电磁吸盘。 真空式吸附型它是利用真空泵抽出吸附头的空气而形成真空,故称真空式。喷气式吸附的工作原理是当压缩空气高速进入喷嘴时,由于管路的开始段截面积是逐渐收缩的,所以气流速度逐渐增大,在管路的最小截面处,气流速度达到临界速度,此时的气体受压,密度加大。在排气管路中因界面逐渐增大,气流膨胀减压而使密度大大下降,致使气流速度继续增高,在吸气口处形成负压。吸附头与吸气口连同,故形成真空,以吸住工件。自挤式空气吸盘的工作原理是将软质吸盘按压在工件的表面,挤出吸盘内的空气、从而造成真空、吸住工件。磁吸式手是利用工件的导磁性,利用永久磁铁或电磁铁通电后产生的磁力来吸附材料工件。磁吸式手部不会破坏被吸附表面质量,但是由于被吸工件存在剩磁,吸附头上常吸附磁性屑,影响正常工作。通过以上对手部的分析真空式具有结构简单、质量轻、不损伤工件、使用方便、不影响机械手的正常工作等优点。而且满足所设计机械手的要求,所以选用真空式吸盘。真空吸盘机构如图2.1所示。 图2.1 吸盘机构图2.4.2 手臂结构的选择手臂是机械手的主要部分,是支撑手腕、手指和工件并使它们运动的机构。手臂一般有三个运动伸缩、旋转和升降。手臂的基本动作是将手部移动到所需的位置和承受抓取工件的最大重量,以及手臂本身的重量。 1 手臂的组成:(1) 动作元件,如油缸、汽缸、齿条、凸轮等是驱动手臂运动的部件。(2) 导向装置,是保证手臂的正确方向及承受由工件的重量所产生的弯曲和扭转力矩。(3) 手臂,起着连接和承受外力的作用。 2手臂设计的要求:(1) 手臂承载能力大、刚性好、自重轻。(2) 手臂的运动速度要适当,惯性要小。(3) 手臂的动作要灵活。(4) 位置精度要高。(5) 通用性要强。3手臂的结构 手臂的伸缩和升降运动一般采用直线油(气)缸驱动。 手臂作直线运动的结构,基本上是由驱动机构和导向装置所组成。驱动机构一般用油缸、油马达加齿轮、齿条来实现直线运动。往复直线油(气)缸可以分为以下几种。双作用单活塞杆油缸:液压机械手中实现手臂的往复运动用得最多的是双作用单活塞杆油缸。活塞在油压下作双向运动。机构上可以是油缸体固定、活塞杆运动;也可以是活塞杆固定,而缸体运动。双作用双活塞杆油缸:当需要很大的行程时,将油缸做的很长、体积很大,则加工上有困难。如做成伸缩式双活塞杆油缸,既能满足行程要求,油缸的体积又小。其缺点是一次行程有两种速度。丝杆螺母机构:该机构传动的特点是易于自锁,但传动效率低。如采用滚珠丝杠,效率可以提高,但因其较长,制造比较困难。本机械手的手臂有往复的直线运动,不需要很大的行程,考虑到结构的简单性和设计的经济性,选用缸体固定活塞杆运动的双作用单活塞杆气缸。4导向装置机械手手臂在进行伸缩运动时,为防止手臂沿伸缩方向向中轴线转动、加大承载能力,以及提高运动精度,必须设有导向装置。手臂的导向装置系根据安装形式、结构及负荷等条件来确定。常用的有单导向杆和双导向杆,本设计中,伸缩运动中选用双导向杆。2.4.3 机座结构的选择 机座是机械手的基础部分,机械手执行机构的各部件和驱动系统均安装于机座上,是支撑起机械手全部重量的构件。对其结构的要求是刚性好、占地面积小、操作维修方便和造型美观。机座结构从形式上分为落地式和悬浮式,或分为固定式、可移动式和行走式。无论哪一种形式,机械手工作时机座一定予以固定。可移动式的机座在停置时能够刹车定位,以保证机械手工作时的位置精度。根据本机械手的设计要求选用落地固定式机座。机座的结构与机械手的总体布置有关,对专用机械手而言,传动和控制部分通常是单独布置,故机座比较简单或不设机座。对通用机械手而言,传动部分布置在机架内部或后下方,控制部分则布置在机座的后上方或单独布置一个控制箱。送纸机械手手臂需要一个旋转模块,摆动气缸就要固定在机座上。如果水平缸、垂直缸和手部机构直接安装到摆动气缸的输出轴上,机构虽然简单,但摆动气缸的轴向受力增大,对气缸的自身要求较高,并易造成摆动气缸的损坏。同时,机械手本身重心偏离立柱轴线以及各气缸运动产生的冲击都形成作用在摆动气缸转动轴上的倾覆力矩,所以采用一个连接组件,将机械手立柱以上的重量和倾覆力矩由机架来承担。连接组件主要由四部分组成:双向推力球轴承、底座、转台和扣罩。如图2.2所示。选择双向推力球轴承而不是单向的,因为机座与转台在轴向上无法直接连接。采用双向推力球轴承就可以方便的将轴承内环与转台连接,外环用罩扣固定在底座上。另外,推力球轴承应选择公称尺寸较大一些的,这样可以更好的承受倾覆力矩。 1、底座 2、摆动气缸 3、双向推力球轴承 4、扣罩 5、转台图2.2机座结构图2.5工作原理送纸机械手的结构主要由机座、立柱、水平手臂、垂直手臂、电磁阀和吸盘等组成。其中机座采用摆动气缸进行驱动,手臂及吸盘采用单活塞杆双作用气缸驱动。机械手的动作基本有伸缩、升降、左右旋转、吸物和放物等动作。其结构原理如图2.2所示。其动作顺序为:初始位置 A右旋 B前伸 C气缸下降 D吸物料 C上升 B收缩A左旋 C气缸下降 D放物料 C上升回到初始位置。机械手的动作在整个过程中都是连续可循环的。2.6机构简图根据前面机械手各部分的设计,可做出机械手大体结构简图,如图2.3所示,大图见CAD图。 1右旋限位开关 2 左旋限位开关 3 回缩限位开关 4 前伸限位开关 5 上升限位开关 6 下降限位开关 A 摆动气缸 B前伸/回缩气缸 C上升/下降气缸 D 真空吸盘 图2.3 执行机构简图第3章 执行机构设计3. 1 臂部伸缩油缸的设计计算3. 1. 1 确定活塞杆的材料由机械手设计手册有关活塞的介绍,决定取活塞杆的材料为45钢,其需用应力=100Mpa110Mpa为以后的设计计算的依据。3. 1. 2 按强度条件确定活塞杆的直径活塞上作用的机械载荷为:F=1)工作阻力 的数值要根据油缸工作的实际情况定其有无,并进行计算和估算。本次设计中假设=02)导向装置处摩擦阻力 不同配置和不同截面形状,其摩擦阻力不同。要根据实际情况进行估算。本次设计其导向截面为圆截面,在油缸启动时,导向装置处的摩擦力较大,由于考虑安全系数,夸大考虑数据。伸缩油缸加油加钢板加纸巾的总重量最大估计为230kg。 =G 当量摩擦系数,其数值与导向支撑截面的形状及材料有关,取 =0.180.3 所以=230100.3=690N3) 在压力油驱动下,各密封装置处的摩擦阻力,随其密封结构的不同而不同。 对于O行密封圈(本设计采用)当油缸工作压力不大于10Mpa时,油缸密封处总压力为: =0.03F=0.03P=120.64N D油缸直径 P进油压力4)压阻力: 油缸回油腔低压油液所造成的阻力,一般在速度不是很大的时候,阻力较小,可按=0.05,本次设计中=0,所以=0。5)惯性力: 机械手的手臂在启停时,活塞杆上受到的平均惯性力可近似计算如下: = 其中:G参与运动零件的总重 速度变化量,如果机械手由静止直接加速到某一速度,则=。 启动时间,一般为0.010.05s 所以= =2300=920N由上面的活塞杆受力,通过公式来计算活塞直径: =13.7mm根据计算,且从实际出发,取d=20mm.3.1.3 计算油缸内径由,推出即 由液压传动一书中查的P=0.8Mpa所以 = 22mm查机械设计手册取直径D=80mm。臂厚为15mm3. 2 垂直升降油缸的计算由于升降油缸没有特殊要求,故选取同样材料。由计算伸缩油缸的过程,一举同样的原理对升降油缸进行计算:1)计算活塞杆的直径: =0N =G=260100.3=780N =120N = =2600=1040NF= =780+120+1040 =1940N 由强度条件计算直径: = 14.03mm2)计算油缸的内径: = 34.89mm查机械设计手册取内径=80mm,臂厚为15mm。选择适当的油缸工作压力是一个非常重要的问题,过高或过低都达不到工作的要求,从速度和工作载荷出发,选取油压为0.8Mpa。3. 3 腕部回转力矩的计算3.3.1 腕部回转支撑处的摩擦力矩: = 式中:、轴承处支撑反力,可由静力平衡求得; 、轴承直径; f轴承的摩擦系数,对于滚动轴承f=0.010.02;对于滑动轴承f=0.1。为了简化计算,=0.13.3.2 克服由于工件偏心导致的所需力矩 在本次设计中,=03.3.3 惯性力矩 手腕部的惯性力矩不大,为了简化计算,这里可以将其他的力矩适当放大。 =1.1(+)J=100.075=0.375Nm=5()=3.02Nm=3.395=36.996M=0.1M+36.996=40695Nm3. 4 手臂回转后液压缸的驱动力矩计算3.4.1 手臂回转时所需的驱动力矩 手臂的驱动力矩=+ 式中:封闭装置处的摩擦力矩 =+ = = =0.36Nm = = 若手臂回转零件的中心回转轴的距离为,则 回转零件对中心轴线的转动惯量。 回转液压缸回油腔的背压反力矩。 =p =+ = =0.25+25 =1.375 = =0.32Nm =181.375 =13.5Nm =13.5+0.36+0.32 =14.18Nm3.4.2. 驱动力矩的计算 回转液压缸的进油腔的压力油液,作用在动片上的合成液压力矩即驱动力矩:=14.183.4.3 回转油缸直径D的计算:根据=D= =0.064m查机械设计手册,取D为140mm。3.5 手部的设计根据送纸机械手的要求,在驱动系统中气缸的运动方式主要有两种:(1)直线运动(缸体固定,活塞杆运动);(2)摆动(缸体固定)。其气动驱动系统原理图如图3.1所示。图3.1 驱动系统原理图气动系统包括三个三位四通电磁换向阀、两个二位二通电磁阀、三个气缸、一个吸盘、四个调速阀、六个单向调速阀、消声器(若干)等。图中的调速阀控制气缸上升和下降、伸长和缩短、摆动过程中的速度,防止速度过大对物料及机械手臂的冲击;三位四通电磁换向阀是改变气缸的运动方向;真空发生器的工作原理利用气体的喷射产生真空吸附物料,其主要功能是实现对物料的吸取和释放,真空发生器的动作是由二位二通电磁阀控制的。3.6 气动元件选取及工作原理气压驱动是利用压缩气体的压力能来实现能量传递的一种方式,其介质主要是空气,也包括燃气和蒸汽。典型的气压传动系统由以下四部分组成:3.6.1 气源装置气源装置是获得具有一定能量的压缩空气的装置,其主体部分是空气压缩机,有的还配有气源净化处理装置、气罐等附属设备。它将原动机提供的机械能转变为气体的压力能。气压传动对气源的要求:(1) 要求压缩空气具有一定的压力和足够的流量。(2) 要求压缩空气有一定的清洁度和干燥度。下面对于主要的气源装置元件进行如下介绍:1、空气压缩机空气压缩机是产生压缩空气的气压发生装置,是气源主要的设备。按结构和工作原理可分为速度型和容积型两大类。容积型压缩机是利用特殊形状的转子或活塞压缩吸入封闭容积室空气的体积来增加空气的压力。容积型结构简单、使用方便。本设计选用容积型压缩机。2、储气罐储气罐可以调节气流,减少输出气流的脉动,使输出气流连续和气压稳定,也可以作为应急气源使用,还可以进一步分离油水杂质。储气罐上装有安全阀,使其极限压力比正常工作压力高10%,并装有指示罐内压力的压力表和排污阀等。罐的型式可分为立式和卧式两种。本设计选用立式储气罐,因为它的进气口在下,出气口在上,以利用进一步分离空气中的油、水。3.6.2 执行元件 执行元件是以压缩空气为工作介质产生机械运动,并将气体的压力能转变为机械能的能量转换装置,如气缸输出直线往复式机械能,摆动气缸输出回转摆动式机械能。 1、气缸输出直线往复式气缸是气动执行元件之一。目前最常选用的是标准气缸,其结构和参数都已系列化、标准化、通用化。水平伸缩气缸选用单活塞杆双作用气缸。单活塞杆双作用气缸一般由缸筒、前后缸盖、活塞、活塞杆、密封件和紧固件等组成。其工作原理:对于前伸/回缩气缸,当左侧无杆腔进气,右侧有杆腔排气时活塞杆前伸,反之,活塞杆回缩;对于上升/下降气缸,当上侧无杆腔进气,下侧有杆腔排气时,活塞杆下降,反之活塞杆上升。2、摆动气缸输出回转摆动式摆动气缸分为单叶片式和双叶片式。单叶片式摆动气缸:压缩空气由进气口输入,作用在叶片上,带动轴回转产生转矩,另一腔的空气从排气口排出。双叶片式摆动气缸:从进气口进入的压缩空气作用在一个叶片上,同时通过轴上的气路也作用在另一叶片上带动轴回转。这样双叶片式产生的转矩将是单叶片式的2倍。本设计采用双叶片式摆动气缸,这样就能产生更大的转矩,以利于机械手的转动。3.6.3 控制元件控制元件是用来调节压缩空气的压力、流量和控制其流动方向,使气动执行机构获得必要的力、动作速度和改变运动方向,并按规定的程序工作。气动控制元件按功能分为压力控制阀、流量控制阀和方向控制阀。1、压力控制阀调节和控制压力大小的气动元件称为压力控制阀。它包括调压阀、溢流阀、顺序阀及多功能组合阀。调压阀是出口侧压力可调,并能保持出口侧压力稳定的压力控制阀。溢流阀是在回路中的压力达到阀的规定值时,使部分气体从排气侧排出,以保持回路内的压力在规定值的阀。调速阀是根据“流量负反馈”原理设计而成的单路流量阀。调速阀一般用于执行元件负载变化大而运动速度要求稳定的系统中。调速阀根据“串联减压式”和“并联溢流式”,又分为调速阀和溢流节流阀两种主要类型。本设计选用串联减压式调速阀。2、方向控制阀方向控制阀是改变压缩空气流动方向和气流通断状态,使气动执行元件的动作或状态发生变换的控制阀,其通常可分为单向型控制阀和换向型控制阀两类。(1) 单向型控制阀单向阀是指气流只能向一个方向流动而不能反向流动通过的阀,是最简单的单向型方向阀。在气动系统中,单向阀除单独使用之外,经常与流量阀、换向阀和压力阀组合成只能单向控制的阀。单向调速阀就是单向阀与节流阀并联而成。单向调速阀是把节流阀芯分成了上阀芯和下阀芯两部分。当流体正向流动时,其节流过程与调速阀是一样的,节流缝隙的大小可通过手柄进行调节;当流体反向流动时,靠流体的压力把阀芯压下,下阀芯起单向阀作用,单向阀打开,可实现流体反向自由流动。当正向流动时,经过节流阀节流。当反向流动时,单向阀打开,不节流。(2) 换向型控制阀 换向型方向控制阀按控制方式分类,分为气压控制、电磁控制、人力控制。换向阀是利用阀芯和阀体间相对位置的不同来变换不同管路间的通断关系,实现接通、切断,或改变流体方向的阀。它的用途很广,种类也很多。换向阀的性能的主要要求是:(1)油液流经换向阀时的压力损失小;(2)互不相通的油口间的泄漏小;(3)换向可靠、迅速且平稳无冲击。按换向阀的操纵方式有:手动式、机动式、电磁式、液动式、电液动式、气动式。按工作位置数和控制的通道数有:二位二通阀、二位三通阀、二位四通阀、二位五通阀、三位四通阀、三位五通阀等。本设计选用三位四通电磁换向阀理由如下:(1) 电磁换向阀是利用电磁铁吸力推动阀芯来改变阀的工作位置。由于它操作轻便,易于实现自动化,因此应用广泛。(2) 当三位四通电磁换向阀两端电磁铁都断电时,阀芯处于中位,各口互不相通。(3) 使用三位四通电磁换向阀能够快速实现气缸的正反向运动。3.6.4 辅助元件辅助元件是保证压缩空气的净化、元件的润滑、元件间的连接及消声等所必须的。可分为气源净化装置和其他辅助元件两大类。1、气源净化装置过滤器、调压阀和油雾器等组合在一起称为空气处理单元,又称为气动三联件。压缩的空气中含有各种杂质,这些杂质的存在会降低气动元件的耐用度和性能,造成误动作和事故,必须清除。空气处理单元就是用来清除压缩空气的杂质,提高空气质量的元件。2、消声器消声器是降低排气噪声的装置。压缩空气完成驱动工作后,由换向阀的排气口排入大气。此时的压缩空气是以接近音速的状态进入大气,由于压力的骤然变化,使空气急速膨胀从而发出噪音,其音量一般为80dB100dB,为了改善劳动条件,应使用消声器。常用的消声器有三种类型吸收型、膨胀型和吸收膨胀型。吸收型消声器是依靠吸声材料来消声的。膨胀型消声器的结构比较简单,相当于一段比排气口径大的管件,当气流通过时,让气流在其内部扩散、膨胀、碰壁撞击、反射、相互干涉而消声。吸收膨胀型消声器是上述两种的结合。气流由斜孔引入,气流束相互撞击、干涉、进一步减速,再通过设在消声器内表面的吸声材料消声,最后排向大气。本设计选用膨胀型消声器。3.6.5 真空发生器真空发生器的作用主要是使吸盘的橡胶皮碗形成真空而将工件吸附。真空发生器的工作原理是利用喷管高速喷射压缩空气,在喷管出口形成射流,产生卷吸流动。在卷吸流动作用下,使得喷管出口周围的空气不断地被抽吸走,使吸附腔内的压力降至大气压以下,形成一定真空度。3.6.6 吸盘吸盘是直接吸吊物体的元件,一般用橡胶做成。真空吸盘之所以能吸附在工件上的原因是由于环境压力(大气压力)大于吸盘与工件之间的压力。将吸盘与真空发生装置连接,吸盘内部空间的空气被抽去,当吸盘接触到工件时,大气和吸盘之间形成了密封,就会吸住物料,吸气大小与大气压和吸盘内部空间的压力差成正比。3.7 气动回路的工作原理送纸机械手的工作循环是:摆动气缸的右旋水平手臂的伸出垂直手臂的下降吸物垂直手臂的上升水平手臂的缩回摆动气缸的左旋垂直手臂的下降放物垂直手臂的上升回到初始位置。系统中选用电磁换向阀,限位开关,实现气缸的往复运动。二位二通电磁阀实现吸盘的吸物和放物。实现工作循环的工作原理如下:(1) 摆动气缸的右旋 按下启动按钮,右旋按钮接通,使三位四通电磁换向阀12的5YA得电,阀12的阀芯右移,摆动气缸会执行右旋的命令。这时的气路是: 进气路线:2空气处理单元储气罐3三位四通电磁换向阀12左端单向调速阀19摆动气缸C的D口。 排气路线:摆动气缸C的E口单向调速阀20三位四通电磁换向阀12排气口调速阀8消声器9排出。 (2) 水平气缸的伸出 当摆动气缸C右旋到指定位置时(90度),就会碰到右旋限位开关,使二位五通电磁换向阀12的5YA断电,摆动气缸旋转运动会停止,经时间继电器延时,使三位四通电磁换向阀10的1YA得电,阀10的阀芯右移,执行手臂前伸动作。这时的气路是:进气路线:2空气处理单元储气罐3三位四通电磁换向阀10左端单向调速阀15气缸A的无杆腔。排气路线:气缸A的有杆腔单向调速阀16三位四通电磁换向阀10的排气口调速阀4消声器5排出。(3) 垂直手臂的下降当水平伸缩气缸A伸出到指定位置时,就会碰到前限开关,使三位四通电磁换向阀10的1YA断电,手臂伸出动作会停止。经时间继电器延时,小臂下降按钮接通,使三位四通电磁换向阀11的3YA得电,阀11的阀芯右移,执行小臂的下降动作。这时的气路是:进气路线:2空气处理单元储气罐3三位四通电磁换向阀11左端单向调速阀17气缸B的无杆腔。排气路线:气缸B的有杆腔单向调速阀18三位四通电磁换向阀11的排气口调速阀6消声器7排出。(4) 吸物 小臂气缸下降到指定位置时,撞到下限位开关,使三位四通电磁换向阀11的3YA断电,小臂下降动作停止。经时间继电器延时,二位二通电磁阀13的7YA得电,真空发生器22开始动作,经真空开关24检测真空度,并发出讯号给控制器,真空吸盘26将物料吸起。这时的气路是: 进气路线:2空气处理单元储气罐3二位二通电磁阀13真空发生器22过滤器25吸盘26。 排气路线:2空气处理单元储气罐3二位二通电磁阀13 真空发生器22消声器21。 (5)垂直手臂的上升 经传感器检测到物料已经被吸起时,发出讯号,使三位四通电磁阀11的电磁铁4YA得电,阀11的阀芯左移,执行小臂的上升动作。这时的气路是:进气路线:2空气处理单元储气罐3三位四通电磁换向阀11右端单向调速阀18气缸B的有杆腔。排气路线:气缸B的无杆腔单向调速阀17三位四通电磁换向阀11的排气口调速阀6消声器7排出。(6)水平手臂的回缩 小臂气缸上升到指定位置时,撞到上限位开关,使三位四通电磁阀11的电磁铁4YA断电,小臂上升动作停止。经时间继电器延时,使三位四通电磁阀10的电磁铁2YA得电,阀10的阀芯左移,执行水平手臂的回缩动作。这时的气路是:进气路线:2空气处理单元储气罐3三位四通电磁换向阀10右端单向调速阀16气缸A的有杆腔。排气路线:气缸A的无杆腔单向调速阀15三位四通电磁换向阀10的排气口调速阀4消声器5排出。(7)摆动气缸的左旋 水平手臂气缸回缩到指定位置时,撞到后限位开关,使三位四通电磁阀10的电磁铁4YA断电,水平手臂的回缩动作停止。经时间继电器延时,使三位四通电磁阀12的电磁铁6YA得电,阀12的阀芯左移,执行摆动气缸的向左旋转动作。这时的气路是:进气路线:2空气处理单元储气罐3三位四通电磁换向阀12右端单向调速阀20摆动气缸C的E口。排气路线:摆动气缸C的D口单向调速阀19三位四通电磁换向阀12排气口调速阀8消声器9排出。(8)垂直手臂的下降 摆动气缸左旋到指定位置(90度),撞到左转限位开关,使三位四通电磁阀12的电磁铁6YA断电,摆动气缸的左旋运动停止。经时间继电器延时,使三位四通电磁阀11的电磁铁3YA得电,阀11的阀芯右移,执行小臂的下降运动。这时的气路是:进气路线:2空气处理单元储气罐3三位四通电磁换向阀11左端单向调速阀17气缸B的无杆腔。排气路线:气缸B的有杆腔单向调速阀18三位四通电磁换向阀11的排气口调速阀6消声器7排出。(9)放物 小臂气缸下降到指定位置时,撞到下限位开关,使三位四通电磁阀11的电磁铁3YA断电,垂直手臂的下降运动停止。经时间继电器延时,使二位二通电磁13断电,二位二通电磁阀14通电,真空发生器停止运动,真空消失,压缩空气进入吸盘26,将物料与吸盘吹开,这时气路为:进气路线:2空气处理单元储气罐3二位二通电磁阀14调速阀23过滤器25吸盘26。排气路线:2空气处理单元储气罐3二位二通电磁阀14调速阀23过滤器25吸盘26。(10) 垂直手臂的上升经传感器检测到物料已脱离吸盘,发出讯号,经时间继电器延时,使三位四通电磁阀11的4YA得电,阀11的右位接入工作,执行垂直手臂的上升动作。这时的气路是:进气路线:2空气处理单元储气罐3三位四通电磁换向阀11右端单向调速阀18气缸B的有杆腔。排气路线:气缸B的无杆腔单向调速阀17三位四通电磁换向阀11的排气口调速阀6消声器7排出。 (11)回到初始位置 垂直手臂上升到指定位置,撞到上限位开关,接通复位按钮,回到初始位置,重复以上动作。第4章 驱动系统设计4.1 驱动系统的选择工业机械手的驱动系统,按动力源分为液压,气动,电动三大类。根据需要也可由这三种基本类型组成复合系统。4.1.1 液压驱动系统由于液压技术是一种比较成熟的技术,它具有动力大,力惯性比大,加速响应高,易于实现直接驱动的特点。适用于承载能力大,惯性大及在防暴环境中工作的机械手。液压式动力源,一般需要液压动力装置以便将电能变换成高压油流。因此,它比电力式多了一个动力装置。但是,液压动力源容易产生高压,因此可用较小的装置产生很大的力。容易获得很大的操作力可以说是液压式的首要特点。特别是飞机和车辆之类具有较大发动机的液压动力源,其液压动力源要比电机小得多,而且能发出很大的力,因此它是极为优良的动力源。液压式动力系统的特点如下:(1) 装置每单位尺寸或每单位重量的错作力(或输出动力)很大。也就是说,在输出功率/尺寸或重量方面非常好。但是,整个动力系统通常需要液压动力装置,因此有时它比其他方式差,但不能一概而论。(2) 速度反应很好。能用小的装置获得大的输出功率,因此转矩惯性比很大,能获得快速反应。此外,还能广泛的控制运动,并能精确的控制。(3) 由于使用了液压油,润滑性能好,而且金属腐蚀少,寿命长。(4) 缺点是,公用液压源时会发生相互干涉,因此往往要对每个机械人都设置液压动力装置。所以工厂中,装置需要的面积比较大。()在使用上,如有垃圾混入液压油,液压式就减效。因此,也压油的管理很重要。液压装置发生故障大多数是由这样的液压油引起的。而且排除液压装置的故障也比较浪费时间。(6) 发热大,噪音大,漏油会引起污染,处理废油是个社会问题。4.1.2 气动驱动系统气动驱动具有速度快,系统结构简单,维修方便,价格低等特点,只用于中校负载系统中,但难于实现伺服控制。多用于程序控制的机械手中,如上下料的机械手。气动式动力源,通常使用空气压缩机。由于空气具有压缩性,所以在一台空气压缩机上即时有很多接头,也不大会发生相互干涉。为此,在工厂中,可以公用压缩空气动力源,因而,设备面积比液压小些。此外,还能利用空气的压缩性来贮能。因此,要设置容器,用小型压气机来积蓄压力,以便能以此发出很大的动力。如再把压缩空气或高压气体积蓄在贮气瓶子里,就像蓄电池一样使用蓄压瓶子就好了。 气压式的缺点是不能获得很大的操作力,但其优点是适合于作用力不大的操作,而且过载时安全性大;再者,空气没有润滑性,因此有时要采取其他措施来进行油雾润滑。此外,空气压缩性大,其效率比较低。但是,这可利用容器蓄能的办法使整个系统的效率大大提高。此外,空气中的水分会使机器生锈,因此要注意排除水分和供应干燥空气。还有,油雾润滑也会发生空气污染和排气噪音问题。 从气压式机械人操作部分的性能来看,除上述特点外,还有以下几点:(1) 控制操作速度和输出功率时,容易实现无级控制。但是, 工作压力较大时,摩擦力很大,因此很难精确控制。(2) 管道中的压力下降很少,因此可获得快速动作。(3) 由于空气具有压缩性,要精确控制速度以及在操作过程中确定中途停止和保持原状的位置都比较难。 (4) 无需回气管道,因此容易集中管理。不受温度变化的影响,能在很大的温度范围内使用,特别是在高温下更为有效。(5) 除了性能外,成本也低。因此,气压式适用于轻级作业,并适用于无需精确控制的低成本作业,但是,就自走型机械人来说,如研制成功了燃料燃烧时产生气压动力源,就有可能成为未来优良的动力源。此外,对于假手假脚来说,贮气瓶是一种优良的动力源。 4.1.3 电动驱动系统由于低惯量,大转矩的交、直流电机及配套的伺服系统的广泛应用,这种驱动系统在机械手中被广泛的应用。由于电子学的发展,在信息和信号处理上,电子技术占重要的地位,而且由于输电网的完备,在世界上任何地方都可以获得电源,因此各种电力机都可实现标准化,其品种也较齐全。此外,还有了蓄电池这种贮能装置,就易于组成各种系统,这可以说是电力式的最大优点。特别是在没有发动机等特殊动力源的情况下,只有供应电能。这时,无需将电能变换成其他形式的能,因为电能在总成本,大小,重量方面往往是有利的。由于伺服电机的进步,电机的大小和重量也大大减小,大功率和重功率的电力伺服系统与液压式相比,单位重量功率还较差,但小功率的电力伺服系统具有最小的外形。除能防爆外,寿命,安全性,保养方面也大有改善。 电力式的缺点是,过载时会发热而发生故障或火灾,在防爆性气氛中使用时,必须注意防爆。本设计中,采用的是液压和气压两种类型的复合应用。4.2 液压系统的设计这类机械手属于非伺服控制机械手,在下面三个方面需要加以重视:1) 液压缸的设计:在确保密封性的前提下,尽量选用塑料,橡胶等材料的密封件。以减少摩擦阻力,提高使用寿命。2) 位点的缓冲与制动:因为机械手的运动惯量较大,在定点前要加缓冲或制动机构,或紧锁装置。3) 对惯性较大的运动中和接近机械手末端的腕部运动轴的两侧,最好设置安全保护装置。4.2.1 计算参数手部回转缸:D=70mm 手臂回转:D=140mm手臂伸缩:D=80mm手臂升降:D=80mm4.2.2 由已知参数绘制工况图手部回转: 手臂回转:手臂升降: 手臂伸缩: 4.2.3 拟定液压回路 (1) 换向回路: 其全部采用O型三位四通换向阀,选电磁阀是为了便于微机控制,选中位为0形式为了定位精确。(2) 调速方案: 从工况图可知本系统功率较小,故选用简单的进油油路节流阀调速,同样选用简单的单泵供油,力求获得比较好的经济性和效益性。(3) 缓冲回路: 力求便于微机控制,提高自动化,并且对系统有一定的缓冲作用,以便不损坏设备。(4) 系统的安全可靠性: 为了防止升降,伸缩等情况造成的油缸下滑都采用单向顺序阀来平衡。(5) 合并完成液压回路:压力继电器,在夹紧工件后发送信息,让危机控制其它缸的工作,二位二通电磁换向阀用于系统卸荷。4.3 喷嘴吸盘的设计根据流体力学,气体在稳定流动状态下,单位时间内气体经过喷嘴的每一个截面的气体质量均相等。因此,在最简单的情况下,低流速(高压强)截面的喷嘴应当具有大面积,而高流速(低压强)截面的喷嘴应有小面积。所以压缩空气由喷嘴进口处A进入后,喷嘴开始一段由大到小逐渐收缩,而气流速度逐渐增大,当沿气流流动方向截面收缩到最小处K时(即临界面积),流速达到临界速度,即音速,此时压力近似为喷嘴进口处的压力之半,即。为了使喷嘴出口处的压力低于,必须在喷嘴临界面以后再加上一段逐渐扩展段,这样可以在喷嘴出口处获得比音速还要大的流速,即超音速,并在该处建立低压区域,使C处的气体不断地被高速流体卷带走,如C处形成密封空腔,就可使腔内压力下降而形成负压。当在C处连接橡皮碗吸盘,即可吸住工件。详见装配图吸盘部分。由上述分析可知,从一般的气体流速增速到超音速而建立低压区,必须使管道截面积的变化规律先收敛到某一最小界面,然后再扩大,这种喷嘴称为“缩收喷嘴”,或称为“拉伐尔喷嘴”。关于“缩收喷嘴”出口处的压力与管道渐缩和渐扩截面积有专门的计算公式。由于流体先经过收缩段后再经过扩展段,因而计算公式有所不同,如上图所示。流体经过逐渐收缩段所能达到的最大速度是在最小界面K处,K处的最大速度为临界速度即音速,用表示,其压力为临界压力,假设气体为亮相的,并把喷嘴进口处的音速忽略不计时,则临界压力为:设 式中: K绝对指数。 对于空气可取K=1.4,则=0.528,可近似的认为,此时临界速度和最大流量为: 式中 喷嘴进口处的压力(公斤/); V喷嘴进口处的比容() S喷嘴逐渐收缩阶段最小截面积(即临界面积)()。 由上述可知,临界压力仅为进口压力之半,为使喷嘴出口处的压力低于临界压力,必须在临界界面后再加一段逐渐扩展段,在逐渐扩展部分,沿着流动方向,气体的流动速度不断增大,而压力则自临界压力不断下降,在喷嘴出口截面上得到低于临界压力的某一压力,同时得到高于音速的相应的流速,其计算公式为: 式中 喷嘴出口处的速度 临界速度在稳定流动状态下,单位时间内流过喷嘴任何截面的气体质量均相等,故得: 于是 当气体在喷嘴中流动非常迅速,接近于绝热膨胀过程时,=常数 ,故, 所以 综合上述式子,可得: 对于空气取K=1.4,并以=带入,则: 由公式可知,为已知参
