拔毛机通俗来讲就是用来去除宰杀且浸烫的鸡、鸭、鹅等家禽的自动去毛，拔毛机还可用来去除一些农产品像土豆或者鱼类的鳞之类的。该机器运用起来非常的方便，而且比起人工慢慢悠悠来，其优势就可想而知了。在现代城市及乡村的家禽屠宰场应用已经十分普遍了。该机器去毛的效率非常的高。要求是：适合的浸烫的温度、设备安全、可靠性、基本达到食品卫生的标准采用的材料应经久耐用、无害无毒、防锈、机器系列性、结构便于维修且简单。设计指标有：羽毛除净率98%、损破率 3%、生产率达到较高水准。工作原理及结构设计。结构有：皮带轮、脱毛筒、电机、脱毛转盘、机架、出杂口等组成。工作的原理是选用在筒壁和转盘上加上橡胶棒来仿造人工的揉搓方法以便达到脱毛之目的。

关键词：拔毛机；自动脱毛；食品机械。

Abstract

Defeathering machine popular terms is used to remove the slaughter and scalding chicken, duck, goose poultry such as automatic unhairing, defeathering machine can also be used to remove some products like potatoes or fish scales. The machine is very convenient to use, and compared with artificial slow steaming, the advantages all too clear. In the modern city and the country's poultry slaughterhouse application is very popular. The machine to MAO's efficiency is very high. Requirements are: suitable for scalding temperature, equipment safety, reliability, basically reached the standard of food hygiene of materials should be durable, non-toxic harmless, rust, machine series, facilitate maintenance and simple structure. Design indicators are: feather cleanse rate 98%, loss rate was 3%, the productivity to achieve high level. The working principle and structure design. Structure are: pulley, hair removal cylinder, motor, hair removal wheel, frame, the miscellaneous mouth, etc. Working principle is to choose a in the wall and wheel and rubber bar to imitate artificial rubbing method in order to reach the goal of hair removal.

Keywords: hair removal machine；automatic hair removal；food machinery.

摘要...............................Ⅰ

Abstract...........................Ⅱ

1 绪论3

1.1 拔毛机的使用现状3

1.2 结构原理3

2 鸡鸭脱毛机的设计要求分类4

2.1 鸡鸭脱毛机的技术要求4

2.2 鸡鸭脱毛机材料的使用5

2.3 鸡鸭脱毛机的分类5

3 传动装置的总体设计6

3.1 分析及确定传动方案6

3.2 选择电动机6

3.2.1选择电动机的结构形式6

3.2.2选择电动机的容量（功率）7

3.3 计算传动装置的总传动比并分配传动比7

3.3.1 总传动比 ia7

3.3.2 分配传动比8

3.3.3 计算传动装置各轴的运动和动力参数8

4 带的设计计算9

4.1 第一级带传动的设计9

4.2 第二级带传动的设计11

5 轴的设计计算及轴上键连接强度、轴承基本额定寿命的校核13

5.1 中间轴的设计计算13

5.2 输出轴的设计计算14

5.3 中间轴强度的校核计算16

5.4 轴段1处键的选用及校核20

5.5 轴承基本额定寿命校核20

5.6 输出轴轴强度的校核计算22

5.7 轴段1处键的选用及校核25

5.8 输出轴轴承基本额定寿命校核25

6 各部件之间间隙的确定和说明27

6.1 落毛间隙的设计27

6.2 脱毛橡胶棒排布的设计27

6.3 脱毛转盘转速及脱毛棒硬度的确定27

6.4 防水措施28

7 其它相关部件的设计和说明28

7.1 拔毛机的机架及外壳28

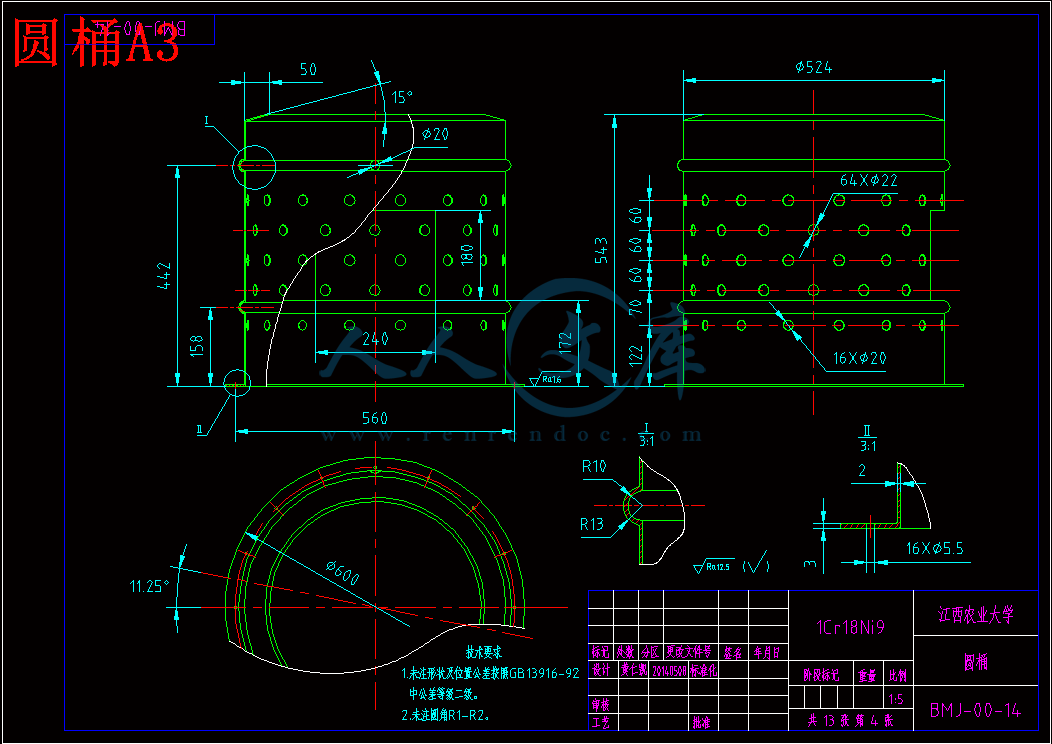

7.2 桶的结构设计28

7.3 脱毛棒的设计29

8 结论30

参考文献31

致谢32

要求是：适合的浸烫的温度、设备安全、可靠性、基本达到食品卫生的标准采用的材料应经久耐用、无害无毒、防锈、机器系列性、结构便于维修且简单。设计指标有：羽毛除净率98%、损破率 3%、生产率达到较高水准。

工作原理及结构设计。结构有：皮带轮、脱毛筒、电机、脱毛转盘、机架、出杂口等组成。通过其上的橡胶脱毛棒来仿造人工揉搓的方法去毛。

此设计是鸡、鸭等家禽的脱毛机，要是应用水来清洗的话可清洗经脱毛机器脱毛的家禽加工品。

2 鸡鸭脱毛机的设计要求分类

2.1 鸡鸭脱毛机的技术要求

（1）浸烫温度

（2）设备可靠性

（3）符合食品卫生的要求

（4）产品系列性

（5）结构简单便于维修

设计指标如下：

羽毛脱净率/%：>99

破损率/%：<2（禽体皮表面揉破、断脚、断翅）

生产率/kg.h:≥600或≥1200

2.2 鸡鸭脱毛机材料的使用

脱毛机属于食品加工的机械，必须达到食品卫生的相关的要求，使用的材料要无害与人体。脱毛棒的材料要用无毒、白色的橡胶。

经过试验，脱毛机的性能优，使用便捷、可靠、安全、受到社会的亲莱。

2.3 脱毛机的分类

在市场上的脱毛机通常可以分为以下几类：

搅龙式脱毛机。

对式脱毛机。

立式整体脱毛机。

3 传动装置的总体设计

3.1 分析及确定传动方案

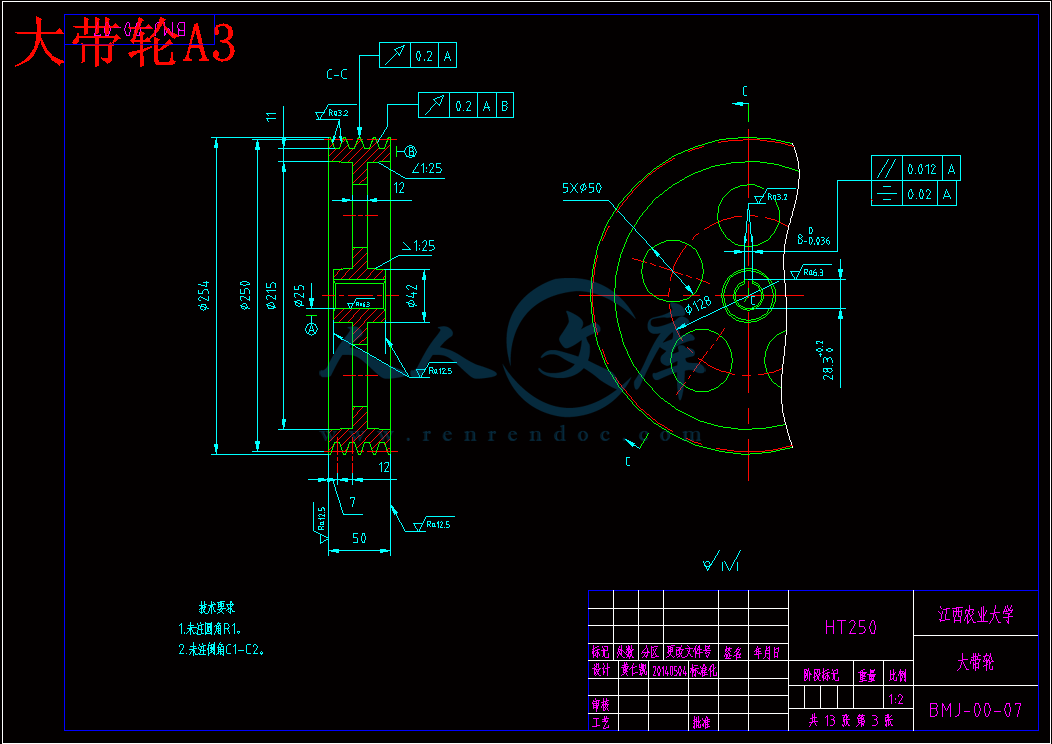

目前，国内的机型结构主要有两种：一种是卧式滚筒式，另一种是立式转盘式。对比试验结果证明，立式转盘式的练合性能指标优于前者。本脱毛机主体结构采用立式转盘式，其筒体固定不动；通过转盘转动，利用离心力将禽类甩出。经反复试验，转盘转速的值域最好为 220~240r／min。考虑到传动的载荷不大，传动比要求不高以及皮带传动的优点：1)适用于两轴中心距较大的传动场合。 2)工作时传动平稳无噪声,能缓冲、吸振。 3)工作中如遇到过载，带将会在带轮上打滑,可防止薄弱零部件损坏,起到安全保护作用。 4)不能保证精确的传动比.带轮材料一般是铸铁等.。 5、造价低廉、不需要润滑以及缓冲、吸震、易维护等特点。确定采用皮带轮两级减速的传动方案。如图2。

图2 拔毛机两级皮带轮减速简图

3.2 选择电动机

3.2.1选择电动机的结构形式

电动机分交流电动机和直流电动机两种。由于生产单位一般多采用三相交流电源，因此，无特殊要求时应选用三相交流电动机，其中以三相交流异步电动机应用广泛。所以选择使用三相交流异步电动机——Y系列三相鼠笼型异步电动机，全封闭自冷式。通过几个月的不断实践和探索，毕业设计已圆满结束。在这次设计中，我的收获很大，不仅对该题目有了比较深入的了解，而且在不断应用所学的知识的过程中，对在四年中所学的知识有了更加深入系统的理解。在这次设计中通过认真总结，一下几点对我来讲感受颇深。

我明白了一台机器从开始设想到最后变成图纸的每一个步骤，每一个细节，使我对本专业有了一个比较系统的认识。

过这次设计，大大提高了我的综合分析问题和解决问题的能力。

通过这次设计，是我独立工作的能力大为提高，为以后走上工作岗位打下坚实基础。

在这次设计中，从开始原理的构思直到零部件的设计和选择，都翻阅了大量的资料和本专业的工具书。因此，通过这次设计，锻炼了我查询和翻阅资料的能力。

虽然此次设计是在老师的指导下由我一个人独立完成，但我仍然深刻体会到协作工作的必要性和重要性，培养了我协作工作的能力。

与此同时，在这次设计的过程中也报露出我的一些缺点：

础不是很扎实，很牢靠，出现一些本不该出现的错误，对某些错误也不能及早发现和修改。

露出第二个弱点就是理论联系实际的能力差，不能将所学的知识灵活应用到实践得过程中去。

缺乏经济观念，不能把设计把握道较为经济的水平。

总之，通过此次设计，我收益颇多，将我在四年中所学到的知识深入化和系统化，并为以后走上工作岗位更好的工作打下坚实的基础。

参考文献

[1] 胡佳秀．简明机械零件设计实用手册[M]．第二版.北京：机械工业出版社，2012．

[2] 刘鸿文. 材料力学[M]．北京：高等教育出版社1991.

[3] 哈尔滨工业大学理论力学教研组. 理论力学[M]．北京：高等教育出版社, 1997.

[4] 大连理工大学工程画教研室. 机械制图[M]．北京：高等教育出版社,1993.

[5] 孙桓，陈作模. 机械原理[M]．北京：高等教育出版社, 2000.

[6] 王金武.互换性与测量技术[M].北京：中国农业出版社,2007.

[7] 巩云鹏、田万禄. 机械设计课程设计[M]．沈阳：东北大学出版社 ,2000.

[8]孙志礼，冷兴聚，魏严刚等. 机械设计[M]．沈阳：东北大学出版社 ,2000.

[10] 裘文言、张组继等.机械制图[M]．北京：高等教育出版社，2003.

[11] 濮良贵等. 机械设计[M]．第八版. 北京：高等教育出版社,2006.

[12] 吴宗泽. 机械零件设计手册[M]．北京：机械工业出版社,2004.

[13] 王文斌等. 机械设计手册[M]．第3版. 北京：机械工业出版社，2004.

[14] 李育锡.机械设计课程设计[M]．北京：高等教育出版社，2008.

[15] 杨伯源. 材料力学[M]．北京：机械工业出版社,2001.

致谢

本次毕业设计是在指导老师徐雪红老师的指导下完成的，在这里首先要感谢徐老师，在我做毕业设计期间，从指导机构，到画三维示意图，机械装配总图都给了我许多良好的意见与建议。

感谢江西农业大学工程学院的老师，四年来我们的学习生活；耐心的教导，让我们的毕业项目顺利完成。老师严谨的治学态度，渊博的知识，无私奉献给我的启示。从老师的尊重，我不仅学到了扎实的，广泛的专业知识，还学到了做人的道理

同时，还要感谢同组学生的毕业设计，我设计的，他们在这艰苦的工作，克服了许多困难完成毕业设计，没有他们的努力工作，完成的设计将变得非常困难。我们的同学关系进一步在毕业设计，同学之间互相帮助，有什么不懂的都在一起讨论，对我们更好的理解知识听取不同意见，所以在这里非常感谢同学们的帮助。

在这里我想对我的老师，我的同学，和我最衷心的感谢和感激。

在设计中，仍有许多不足之处，希望各位老师和同学批评，我向你道歉，向所有的老师和同学表示感谢。

这样的设计过程中，我得到了徐雪红老师的帮助和支持，使我能顺利，本设计是完成时间。借此机会表达我衷心的感









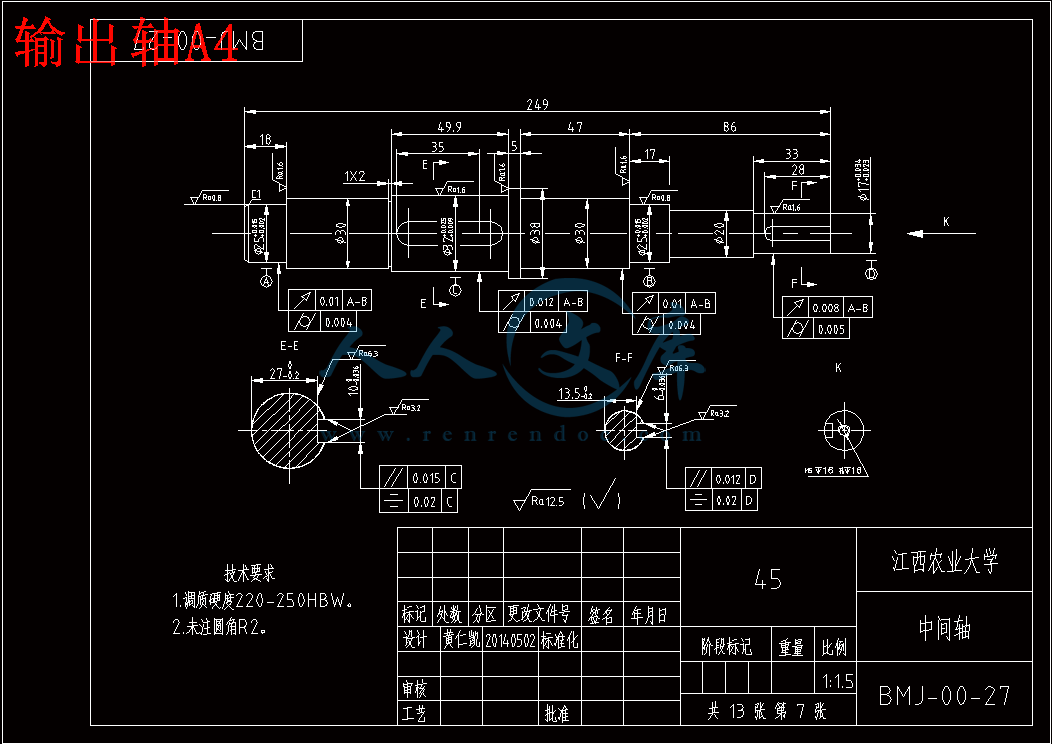

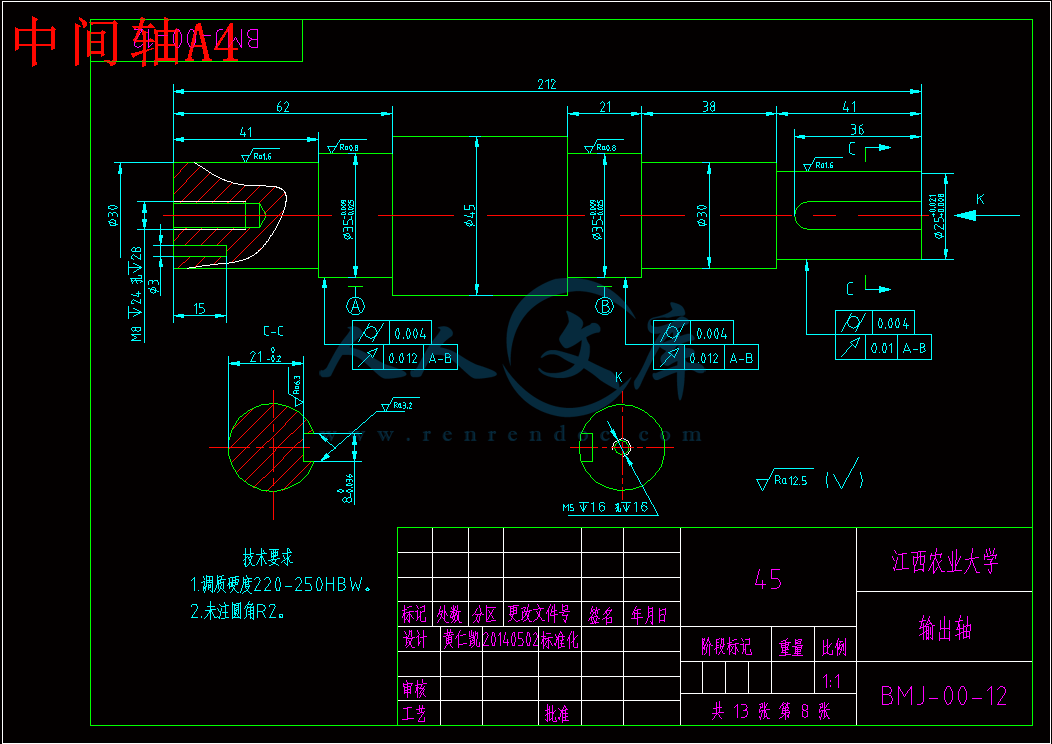

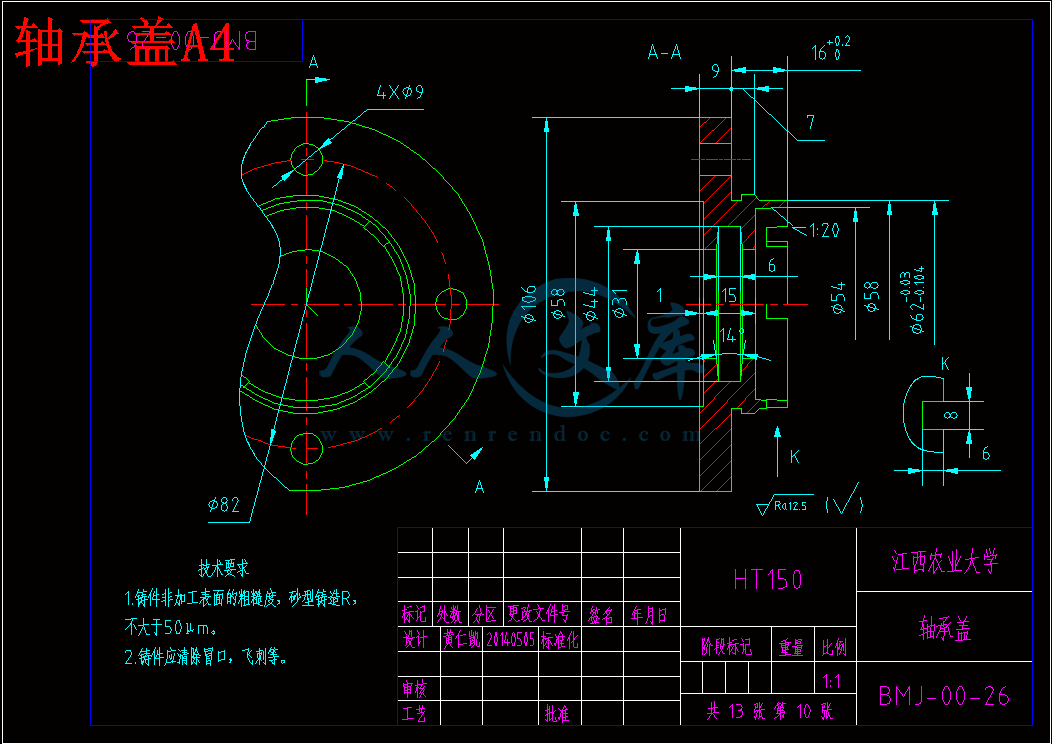

内容简介：: 江西农业大学本科毕业答辩题目拔毛机的设计学院工学院姓名学号专业机械设计制造及其自动化年级 2010级指导教师职称副教授前言拔毛机的使用现状拔毛机也叫脱毛机家禽脱毛机用于鸡鸭鹅宰杀及家鸽鹌鹑等家禽的自动脱毛拔毛机还可用于脱姜皮脱马铃薯皮脱鱼鳞等农产品家禽拔毛机操作简单省力省时间工作效率相当于十多个人的手工劳动拔毛机具有干净快速高效方便等许多优点拔毛机的设计结构坚固经久耐用操作方便自动拔毛机十分适合广大家禽加工专业户作坊饭店食堂等单位使用 1 拔毛机的结构设计图1工作结构简图主要部件为 1脱毛圆桶2转盘3电机4机壳5带传动机构6输出轴7轴承座8漏斗9刮毛棒及脱毛棒根据脱毛机理在桶壁和转盘上装有脱毛棒采用仿人工搓揉的方法进行脱毛 2 拔毛机工作原理投入经过浸烫的家禽在脱毛转盘的转动下由于离心力的作用家禽被甩至筒壁边缘通过脱毛棒与家禽之间的相对运动产生揉搓作用可去除羽毛皮脂及脚壳脱下的羽毛等杂物又在离心力及水的作用下从脱毛转盘与脱毛筒之间的缝隙中掉下被刮毛棒刮到出杂口排出脱毛棒 3 传动方案的设计查阅相关资料知转盘的转速在220 240r min为宜在此取220r min 选取电机型号为Y80M2 4 其参数为额定功率0 75KW 同步转速1500r min 满载转速1390r min 采用两级皮带轮减速如下图 4 中间轴的结构与定位设计如上图其中轴承取圆锥滚子轴承并采用正装形式 5 输出轴的结构设计及定位如上图轴承为一对正装的圆锥滚子轴承 6 转盘与输出轴的连接支撑座板与输出轴用螺栓与圆柱销连接以传递扭矩转盘与支撑板再用四组螺栓组连接 7 脱毛圆桶与转盘上脱毛棒的安装转盘和简体上的橡胶棒的排布影响到脱毛率生产率等参数根据试验转盘上的橡胶捧的排布宜为正四边形其边长取50mm 简体上脱毛橡胶棒的排列共设4排每排间隙60mm 最下面排橡胶捧与转盘橡胶棒的顶端间隙以10mm为宜实际使用证明这种脱毛橡胶棒的排列方法能提高脱毛率和生产率使用效果很好 8 防水措施脱毛机在工作过程中要不停的的向桶中浇水为使水不进入桶体下部的轴承座中需要采取必要的密封措施如下图是采用密封隔套的形式密封工艺要求不高并且可以满足实际工作要求 9 机架的设计及各部件在机架上的安装机架采用40X40X3的等边角钢焊接而成电动机轴承座分别通过座板与机架相连接 10 拔毛机的整体结构这是拔毛机总装之后的效果图 11 总结与致谢拔毛机设计 JIANGXI AGRICULTURAL UNIVERSITY本科毕业设计题目：拔毛机设计学院：工学院姓名：学号：专业：机械设计制造及其自动化年级： 2010级指导教师：职称：副教授 2014 年 5 月摘要拔毛机通俗来讲就是用来去除宰杀且浸烫的鸡、鸭、鹅等家禽的自动去毛，拔毛机还可用来去除一些农产品像土豆或者鱼类的鳞之类的。该机器运用起来非常的方便，而且比起人工慢慢悠悠来，其优势就可想而知了。在现代城市及乡村的家禽屠宰场应用已经十分普遍了。该机器去毛的效率非常的高。要求是：适合的浸烫的温度、设备安全、可靠性、基本达到食品卫生的标准采用的材料应经久耐用、无害无毒、防锈、机器系列性、结构便于维修且简单。设计指标有：羽毛除净率98%、损破率 3%、生产率达到较高水准。工作原理及结构设计。结构有：皮带轮、脱毛筒、电机、脱毛转盘、机架、出杂口等组成。工作的原理是选用在筒壁和转盘上加上橡胶棒来仿造人工的揉搓方法以便达到脱毛之目的。关键词：拔毛机；自动脱毛；食品机械。Abstract Defeathering machine popular terms is used to remove the slaughter and scalding chicken, duck, goose poultry such as automatic unhairing, defeathering machine can also be used to remove some products like potatoes or fish scales. The machine is very convenient to use, and compared with artificial slow steaming, the advantages all too clear. In the modern city and the countrys poultry slaughterhouse application is very popular. The machine to MAOs efficiency is very high. Requirements are: suitable for scalding temperature, equipment safety, reliability, basically reached the standard of food hygiene of materials should be durable, non-toxic harmless, rust, machine series, facilitate maintenance and simple structure. Design indicators are: feather cleanse rate 98%, loss rate was 3%, the productivity to achieve high level. The working principle and structure design. Structure are: pulley, hair removal cylinder, motor, hair removal wheel, frame, the miscellaneous mouth, etc. Working principle is to choose a in the wall and wheel and rubber bar to imitate artificial rubbing method in order to reach the goal of hair removal.Keywords: hair removal machine；automatic hair removal；food machinery.目录摘要.Abstract.1 绪论31.1 拔毛机的使用现状31.2 结构原理32 鸡鸭脱毛机的设计要求分类42.1 鸡鸭脱毛机的技术要求42.2 鸡鸭脱毛机材料的使用52.3 鸡鸭脱毛机的分类53 传动装置的总体设计63.1 分析及确定传动方案63.2 选择电动机63.2.1选择电动机的结构形式63.2.2选择电动机的容量（功率）73.3 计算传动装置的总传动比并分配传动比73.3.1 总传动比 ia73.3.2 分配传动比83.3.3 计算传动装置各轴的运动和动力参数84 带的设计计算94.1 第一级带传动的设计94.2 第二级带传动的设计115 轴的设计计算及轴上键连接强度、轴承基本额定寿命的校核135.1 中间轴的设计计算135.2 输出轴的设计计算145.3 中间轴强度的校核计算165.4 轴段1处键的选用及校核205.5 轴承基本额定寿命校核205.6 输出轴轴强度的校核计算225.7 轴段1处键的选用及校核255.8 输出轴轴承基本额定寿命校核256 各部件之间间隙的确定和说明276.1 落毛间隙的设计276.2 脱毛橡胶棒排布的设计276.3 脱毛转盘转速及脱毛棒硬度的确定276.4 防水措施287 其它相关部件的设计和说明287.1 拔毛机的机架及外壳287.2 桶的结构设计287.3 脱毛棒的设计298 结论30参考文献31致谢3211 绪论1.1 拔毛机的使用状况这些年来，伴随着大家的生活质量的逐步提升，大家对家禽的需求量比起以前来说大增，所以对拔毛机来说是非常有市场需求的，对于这一领域的市场竞争力拔毛机是非常有市场的。目前，我国的鸡、鸭儿、鹅等机械屠宰加工业所选用的机器设备：1引进外国家禽加工生产线、2国内的生产的家禽加工生产的设备。1.2 结构原理图1 工作结构简图要求是：适合的浸烫的温度、设备安全、可靠性、基本达到食品卫生的标准采用的材料应经久耐用、无害无毒、防锈、机器系列性、结构便于维修且简单。设计指标有：羽毛除净率98%、损破率 3%、生产率达到较高水准。工作原理及结构设计。结构有：皮带轮、脱毛筒、电机、脱毛转盘、机架、出杂口等组成。通过其上的橡胶脱毛棒来仿造人工揉搓的方法去毛。此设计是鸡、鸭等家禽的脱毛机，要是应用水来清洗的话可清洗经脱毛机器脱毛的家禽加工品。2 鸡鸭脱毛机的设计要求分类 2.1 鸡鸭脱毛机的技术要求（1）浸烫温度（2）设备可靠性（3）符合食品卫生的要求（4）产品系列性（5）结构简单便于维修设计指标如下：羽毛脱净率/%：99破损率/%：2（禽体皮表面揉破、断脚、断翅）生产率/kg.h:600或12002.2 鸡鸭脱毛机材料的使用脱毛机属于食品加工的机械，必须达到食品卫生的相关的要求，使用的材料要无害与人体。脱毛棒的材料要用无毒、白色的橡胶。经过试验，脱毛机的性能优，使用便捷、可靠、安全、受到社会的亲莱。2.3 脱毛机的分类在市场上的脱毛机通常可以分为以下几类：搅龙式脱毛机。对式脱毛机。立式整体脱毛机。3 传动装置的总体设计3.1 分析及确定传动方案目前，国内的机型结构主要有两种：一种是卧式滚筒式，另一种是立式转盘式。对比试验结果证明，立式转盘式的练合性能指标优于前者。本脱毛机主体结构采用立式转盘式，其筒体固定不动；通过转盘转动，利用离心力将禽类甩出。经反复试验，转盘转速的值域最好为 220240rmin。考虑到传动的载荷不大，传动比要求不高以及皮带传动的优点：1)适用于两轴中心距较大的传动场合。 2)工作时传动平稳无噪声,能缓冲、吸振。 3)工作中如遇到过载，带将会在带轮上打滑,可防止薄弱零部件损坏,起到安全保护作用。 4)不能保证精确的传动比.带轮材料一般是铸铁等.。 5、造价低廉、不需要润滑以及缓冲、吸震、易维护等特点。确定采用皮带轮两级减速的传动方案。如图2。图2 拔毛机两级皮带轮减速简图3.2 选择电动机3.2.1选择电动机的结构形式电动机分交流电动机和直流电动机两种。由于生产单位一般多采用三相交流电源，因此，无特殊要求时应选用三相交流电动机，其中以三相交流异步电动机应用广泛。所以选择使用三相交流异步电动机Y系列三相鼠笼型异步电动机，全封闭自冷式。3.2.2选择电动机的容量（功率）根据技术要求，采取照明电作为动力来源，选用四级单相电动机，同步转速为1500r/min,可满足使用方便，操作简单的要求。首先计算工作机所需输入功率Pw：式中，F转盘运动阻力，若每次投入三只禽，取F=75N；揉搓阻力系数，f=0.5; n转盘速度（r/min），n=200220，此处取220r/min; 转盘半径，取0.25m。传动装置总效率：式中，皮带传动效率，由参考文献1P94页表10-2，；滚子轴承传动效率，由参考文献1P94页表10-2，。则所需电动机输出功率：因载荷平稳，电动机额定功率Pcd略大于Pd即可。有参考文献【1】P209,表19-1所示Y系列三相异步电动机的技术参数，故选电动机的额定功率为0.75kw。结合电动机选同步转速1500r/min，易知应选电机型号为Y80M2-4。其参数为额定功率0.75KW，同步转速1500r/min，满载转速1390r/min。3.3 计算传动装置的总传动比并分配传动比3.3.1 总传动比 ia由于所采取的的传动方案为两级皮带轮减速，转盘跟随轴二一起转动，则。由选定的电动机满载转速nm和轴二的转速n2，可得传动装置总传动比为: 1390/2206.32 3.3.2 分配传动比式中分别为一级、二级普通V带传动比。因为普通V带传动比的常用范围为25，又考虑到为使充分发挥两根V带的性能，应尽量使第二级转速高一些，那么可取传动比为第一级小些，二第二级大些。取i1=2.25，则： 3.3.3 计算传动装置各轴的运动和动力参数1）各轴的转速电动机轴转速： nm1390r/min中间轴：输出轴轴： 2）各轴的输入功率中间轴： 0.7320.960.703kW输出轴： 0.7030.960.980.661kW3）各轴的输入转矩电动机轴的输出转矩=9550 =95500000.75/1390=5.04Nmm中间轴： Nmm输出轴： =1.082.80.960.98=2.86 Nmm4 带的设计计算图3 带传动设计结构图4.1 第一级带传动的设计此部分将完成连接脱毛机第一级带传动计算。 1.电动机功率为0.75KW，转速，传动比确定计算功率:由参考文献【2】表8-7查得工作情况系数，故2.选取V带带型根据，确定选用Z型3.确定带轮基准直径选取主动轮基准直径根据参考文献【2】式（8-15），从动轮基准直径根据参考文献【2】表8-7，取按式（8-13）验算带的速度4.确定V带的基准长度和传动中心距根据式，初步确定根据式（8-20）计算带所需的基准长度由表8-3选带的基准长度按式（8-21）计算实际中心距5.验算主动轮上的包角由式（8-6）得主动轮上的包角合适。6.计算带的根数Z由式（8-22）知由查参考文献【2】表8-5c和8-5d得查参考文献【2】表8-8得，查表8-2得，则取根。7.计算预紧力由参考文献【2】式（8-23）知由参考文献【2】表8-4 ，故8.计算作用在轴上的压轴力Q由公式（8-24）得带轮的具体结构尺寸见零件图。4.2 第二级带传动的设计此部分将完成连接脱毛机第二级带传动计算。 1.轴一转速，传动比，P=0.703KW。确定计算功率:由参考文献【2】表8-7查得工作情况系数，故2.选取V带带型根据，确定选用Z型3.确定带轮基准直径选取主动轮基准直径根据参考文献【2】式（8-15），从动轮基准直径根据参考文献【2】表8-7，取按式（8-13）验算带的速度4.确定V带的基准长度和传动中心距根据式，初步确定根据式（8-20）计算带所需的基准长度由表8-3选带的基准长度按式（8-21）计算实际中心距5.验算主动轮上的包角由式（8-6）得主动轮上的包角合适。6.计算带的根数Z由式（8-22）知由查参考文献【2】表8-5c和8-5d得查参考文献【2】表8-8得，查表8-2得，则取根。7.计算预紧力由参考文献【2】式（8-23）知由参考文献【2】表8-4 ，故8.计算作用在轴上的压轴力Q由公式（8-24）得综合以上，有第一级皮带传动中：，第二级皮带传动中：，5 轴的设计计算及轴上键连接强度、轴承基本额定寿命的校核5.1 中间轴的设计计算1）轴一参数： 0.703kw 1.086 n1=617r/min2）作用在带轮二上的力：初拉力压轴力Q 作用在带轮三上的力：初拉力压轴力Q 3）选择轴的材料选用45号钢调质处理，获得良好的综合机械性能。初算轴上的最小直径，按弯扭强度计算：考虑到轴上键槽适当增加轴直径，取dmin=17mm。式中， A0由许用扭转剪应力确定的系数。由参考文献2P370页表15-3，考虑扭矩大于弯矩，取小值，A0=110。 P轴传递的功率。 n轴的转速。图4 中间轴结构示意图根据轴与轴承的定位关系如图，可按轴上零件的安装顺序，从dmin处开始设计。即从右端算起，与带轮二配合的轴段1：带轮二长=34mm，考虑到带轮与轴由轴端挡圈轴向定位，轴段1的长度应比带轮二的轮毂长度略短，故取=33。密封圈及轴段2轴段1与轴段2间的轴肩为定位轴肩。可取轴段2直径d2=20mm。查表毡圈的直径系列中有公称直径20mm.轴段2长度为l2=36mm。轴段3考虑应用轴肩定位轴承内圈。由于轴竖直放置，由于带轮及自身的重力，使轴承受到轴向力，又皮带给轴以较大的压轴力，所以轴承类型选为圆锥滚子轴承。暂取30305,查得d=35mm,T =18.25mm，B=17。轴段3长度为17mm。轴段4轴段4为一定位轴肩，取其直径为30，长度为47 。轴段5该段为轴环，定位皮带轮的轴向，取其直径为38，长度为5 。轴段6该段为与皮带轮三配合处，d8=32，取长度为49.9 。轴段7该段为弹性挡圈与卡槽，取其槽宽为1，槽深为二。轴段8该段为定位轴肩段，取其轴径为30，长度为43 。轴段9该段为与30305轴承配合段，取其轴径为25，其长度为18.。5.2 输出轴的设计计算 1）轴二参数： 0.661kw 2.86 n2=220r/min作用在带轮二上的力：初拉力压轴力 3）选择轴的材料选用45号钢调质处理，获得良好的综合机械性能。初算轴上的最小直径，按弯扭强度计算：考虑到轴上键槽适当增加轴直径，取dmin=21mm。式中， A0由许用扭转剪应力确定的系数。由参考文献2P370页表15-3，考虑扭矩大于弯矩，取小值，A0=110。 P轴传递的功率。 n轴的转速。图5 输出轴结构示意图由于与带轮四配合段为最小轴径段，所以从右边算起。轴段1初选，又与其配合的轮毂长为42mm，其长应比42小，取其长。密封圈及轴段2轴段1与轴段2间的轴肩为定位轴肩。可取轴段2直径d2=30mm。查表毡圈的直径系列中有公称直径30mm.轴段2长度为l2=38mm。轴段3由于轴竖直放置，由于带轮及自身的重力，使轴承受到轴向力，又皮带给轴以较大的压轴力，所以轴承类型选为圆锥滚子轴承。暂取30305,采用正装方式。查得d=35mm,T =18.25mm。故取轴段3为公称直径径为35mm轴段。轴段3长度为21mm。轴段4轴段4为一定位轴肩，取其轴径为45，长度为50。轴段5该段为轴与30307配合段，取d=35,长度为21 。轴段6该段为与转盘支撑板相连接段，d8=30，取长度为41 。5.3 中间轴强度的校核计算中间轴的受力分析作用在皮带轮二上的外力偶矩与作用在皮带轮的阻力偶矩大小相等方向相反，即： M=M=T1=1.086X10 。将皮带拉力向轮心简化，得起受力简图图6 中间轴受力简图计算支反力其中两轴承支撑点分别用A、B表示。分解皮带轮二上的力到y轴与z轴，有：同理，在皮带轮三上的力求A，B处的支反力。 FAz=61N ,FBz=562.78N FAy=41.65N ,FBy=14.36N画弯矩图与扭矩图：图7 中间轴扭矩与弯矩图竖直面上，在轴段3和轴端5的截面处弯矩较大，水平面上，在轴段5的齿轮截面处弯矩最大，；合成弯矩，轴段5的截面：画转矩图（如上图）校核轴的强度由弯矩图可知，轴段5的皮带轮齿轮截面，轴的弯矩最大，有转矩，为危险截面。抗弯截面系数；抗扭剖面模量弯曲应力：扭转切应力： =0.645钢调质处理，查参考文献【2】表15-1，许许用弯曲应力=60Mpa，在规定范围内。5.4 轴段1处键的选用及校核按轴径d=17mm轴长33选取普通平键C型b=6， h=6，、L=28，键连接强度的校核：，而，在规定范围内。轴段6处键的选用：按轴径d=32mm轴长50选取普通平键A型b=10， h=8，、L=45，键连接强度的校核：，而，在规定范围内。5.5 轴承基本额定寿命校核选用30305 ，查得Cr=46.8kN，C0=48kN。由于轴是竖直放置的，有自身的重力及其上的带轮的重力所引起的轴向力设为80N。图8 中间轴受力图将轴系部件受到的空间力系分解为铅垂面和水平面两个平面力系（即xoy平面与xoz平面）。垂直方向：查参考文献【1】取e=0.3，Y=2 。Fd1=Fr1/2Y=37,18NFd2=Fr2/2Y=80N则有求轴承当量动载荷：X1=1,Y1=0 X2=1 ,Y2=0 因轴承运转有轻微冲击载荷，取fp=1.0。；取B轴承的P1=595N。当量动载荷；轴承的径向载荷和轴向载荷；校核B轴承即可。式中：轴承的基本额定寿命，；轴承的预期寿命，设每天16h,10年，每年按300天；，校核通过。5.6 输出轴轴强度的校核计算中间轴的受力分析作用在皮带轮二上的外力偶矩与作用在皮带轮的阻力偶矩大小相等方向相反，即： M=M=T1=1.086X10 。将皮带拉力向轮心简化，得起受力简图图9 输出轴受力简图计算支反力其中两轴承支撑点分别用A、B表示。求A，B处的支反力。图10 输出轴支反力示意图画弯矩图与扭矩图：图11 输出轴扭矩与弯矩图在轴段3中心截面处弯矩较大，在扭矩相同的情况下。其为危险截面，；画转矩图（如上图）校核轴的强度由弯矩图可知，轴段5的皮带轮齿轮截面，轴的弯矩最大，有转矩，为危险截面。抗弯截面系数；抗扭剖面模量弯曲应力：扭转切应力： =0.645钢调质处理，查参考文献【2】表15-1，许许用弯曲应力=60Mpa，在规定范围内。5.7 轴段1处键的选用及校核按轴径d=25mm轴长41选取普通平键C型b=8， h=7，、L=36，键连接强度的校核：，而，在规定范围内。5.8 输出轴轴承基本额定寿命校核选用30307 ，查得Cr=75.2kN，C0=82.5kN。由于轴是竖直放置的，有自身的重力及其上的带轮的重力及转盘上的禽类所引起的轴向力设为200N。图12 输出轴轴承受力分析受力图如上查参考文献【1】取e=0.31，Y=1.9 。Fd1=Fr1/2Y=237NFd2=Fr2/2Y=120N则有求轴承当量动载荷：X1=0.4,Y1=0.31 X2=1 ,Y2=0 因轴承运转有轻微冲击载荷，取fp=1.0。；取A处轴承的P1=459N。当量动载荷；轴承的径向载荷和轴向载荷；校核B轴承即可。式中：轴承的基本额定寿命，；轴承的预期寿命，设每天16h,10年，每年按300天；，校核通过。6 各部件之间间隙的确定和说明6.1 落毛间隙的设计落毛间隙是指转盘外径与筒体内径之间的问隙。在脱毛过程中要不停地向简体内浇水将脱落的羽毛坤入间隙，使之从漏斗漏出。间隙过大，家禽的头或爪易落入其中，造成破损或脱臼；阔隙则羽毛排出不畅，甚至在间隙中造成堆积，转盘被卡。试验发现，间隙为 lOmm 时机子使用效果较好。6.2 脱毛橡胶棒排布的设计转盘和简体上的橡胶棒的排布，影响到脱毛率、生产率等参数。根据试验转盘上的橡胶捧的排布宜为正四边形，其边长取 50mm。简体上脱毛橡胶棒的排列共设 4排，每排间隙 60mm，最下面排橡胶捧与转盘橡胶棒的顶端间隙以 10mm为宜。实际使用证明这种脱毛橡胶棒的排列方法能提高脱毛率和生产率使用效果很好。6.3 脱毛转盘转速及脱毛棒硬度的确定脱毛转盘转速是拔毛机的一个重要参数，经反复试验，速度为220-240r/min为好。6.4 防水措施脱毛机在工作过程中要不断向筒中浇水，为使水不进入筒体下部的轴承座中，需要采取必要的密封措施。主要的密封措施有两种：一是采用密封隔套的形式，密封工艺要求不高，并且可以满足实际要求，如下图。图13 防水隔套7 其它相关部件的设计和说明7.1 拔毛机的机架及外壳1）拔毛机的底座底座在拔毛机中主要起安装和固定部分部件及怎增加脱毛机的底盘重量，使脱毛机在脱毛的高速转动过程中相对的平稳。由于时间及图纸数量的限制，机架部分画成简单零件图。或者，由于在本设计中此部分非设计重点，而鸡鸭脱毛机技术已发展相当成熟，此部分的结构及尺寸可采用已有的技术。2）鸡鸭脱毛机的外壳鸡鸭脱毛机的外壳主要是起支撑外桶（脱毛筒）和安装鸡鸭脱毛机上盖和安装操作版的作用。在此设计中，对该部件无特殊要求，类似于机架部分，其尺寸可参考装配图尺寸，而具体的结构和材料可参考已有的技术和材料。7.4 桶的结构设计内桶的主要作用是装鸡鸭并完成脱毛和水洗的功能。在内桶的设计中，应在内桶壁上应加上脱毛棒，以加强脱毛功能。由于内桶要负责水洗功能，应此内桶上应安装水管，并在其上开许多小孔。7.5 脱毛棒的设计脱毛棒是脱毛机的重要零部件，直接影响着脱毛的效果，其材质也影响着脱毛机本身的质量。一般的脱毛棒有两种：椭圆形和圆柱形，上面布有螺纹状凸起。经过使用证明，圆柱形脱毛棒比较适用。实验转盘上的脱毛棒的布置采用正四边形式或平行四边形，其边长取50-60mm。筒体上脱毛棒采用平行四边形，布置四排，其边长、高度为60mm，最下方一排的高度距转盘脱毛棒顶端10mm 。其布置效果如图14、图15。图14 橡胶棒图15 橡胶棒布置8 结论通过几个月的不断实践和探索，毕业设计已圆满结束。在这次设计中，我的收获很大，不仅对该题目有了比较深入的了解，而且在不断应用所学的知识的过程中，对在四年中所学的知识有了更加深入系统的理解。在这次设计中通过认真总结，一下几点对我来讲感受颇深。我明白了一台机器从开始设想到最后变成图纸的每一个步骤，每一个细节，使我对本专业有了一个比较系统的认识。过这次设计，大大提高了我的综合分析问题和解决问题的能力。通过这次设计，是我独立工作的能力大为提高，为以后走上工作岗位打下坚实基础。在这次设计中，从开始原理的构思直到零部件的设计和选择，都翻阅了大量的资料和本专业的工具书。因此，通过这次设计，锻炼了我查询和翻阅资料的能力。虽然此次设计是在老师的指导下由我一个人独立完
