CA6140车床法兰盘[831004] 加工工艺和磨φ45外圆夹具设计【全套6张CAD图纸】CA6140车床法兰盘[831004] 加工工艺和磨φ45外圆夹具设计【全套6张CAD图纸】

收藏

资源目录
Skip Navigation Links.
Collapse 法兰盘[831004] 5-磨φ45外圆夹具.rar法兰盘[831004] 5-磨φ45外圆夹具.rar
Collapse 法兰盘[831004] 5-磨φ45外圆夹具法兰盘[831004] 5-磨φ45外圆夹具
夹具的简单说明.txt

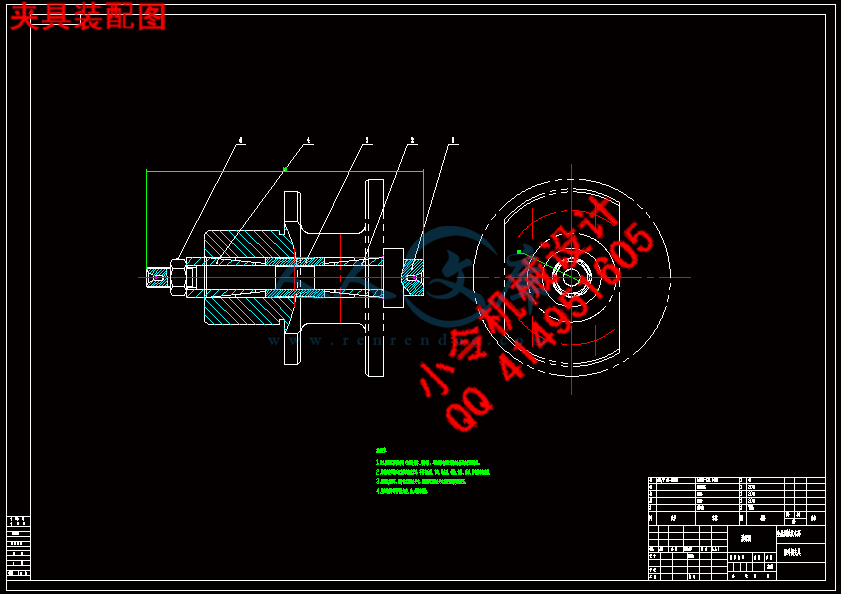

夹具装配图.dwg
夹具零件-定位心轴.dwg

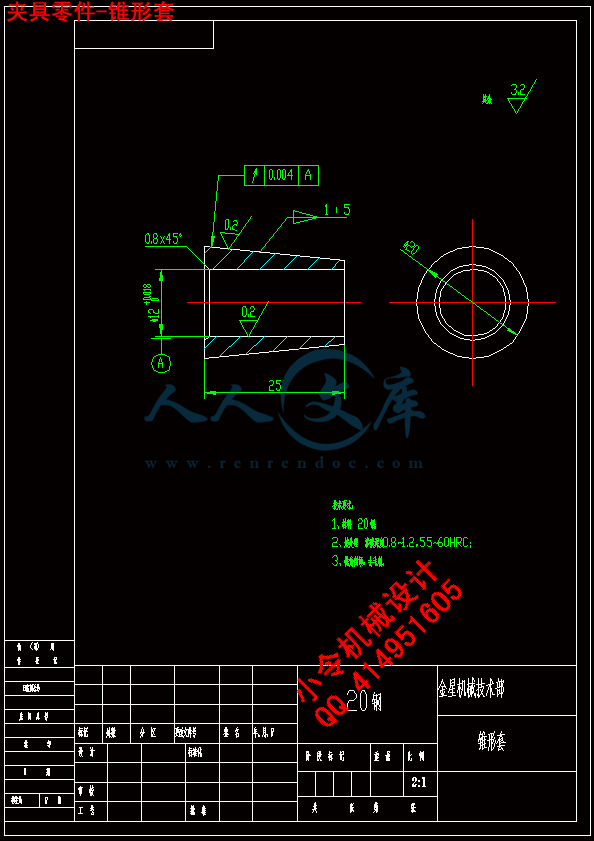

夹具零件-锥形套.dwg
封皮任务书.doc

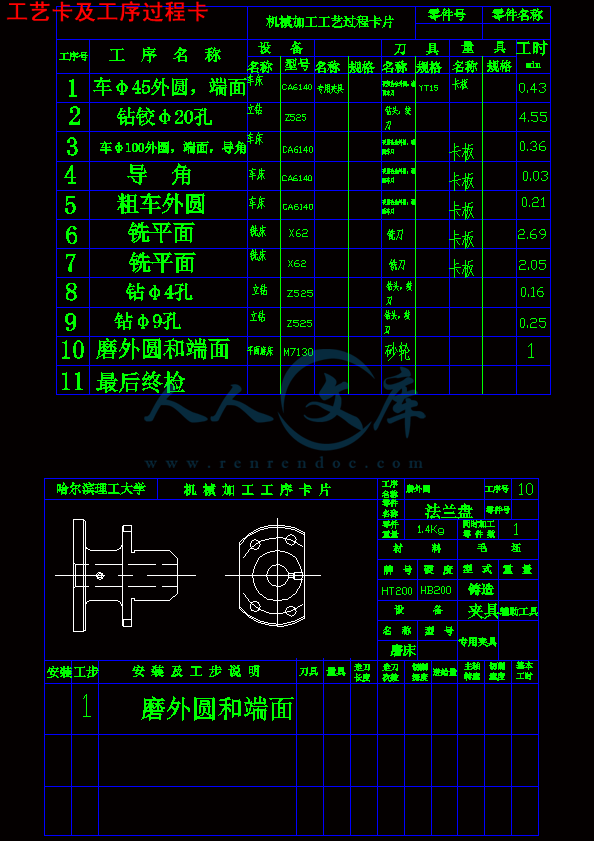

工艺卡及工序过程卡.dwg
毛坯图.dwg

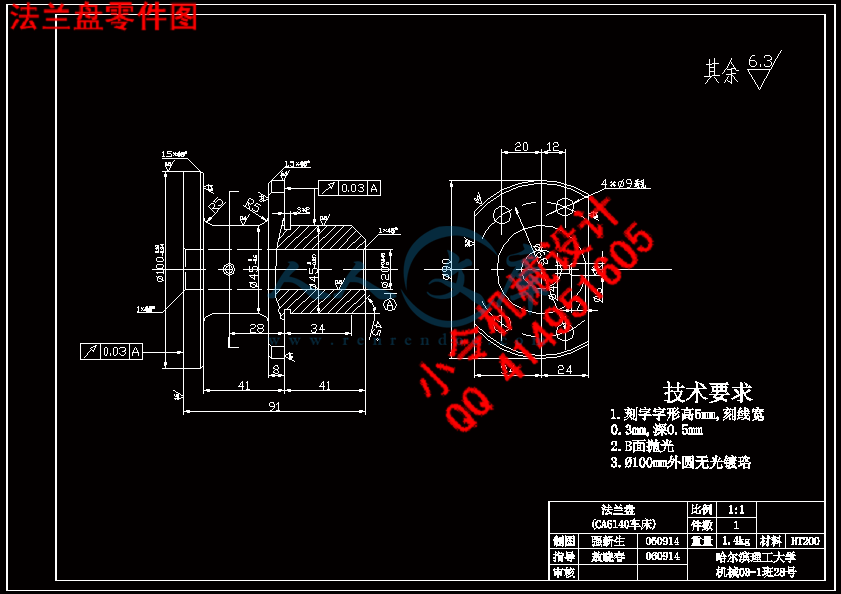

法兰盘零件图.dwg
说明书.doc
编号:201407010038584357    类型:共享资源    大小:332.36KB    格式:RAR    上传时间:2014-07-01

15
关 键 词:
法兰盘 45 夹具
资源描述:

【温馨提示】 购买原稿文件请充值后自助下载。

[全部文件] 那张截图中的文件为本资料所有内容,下载后即可获得。


预览截图请勿抄袭,原稿文件完整清晰,无水印,可编辑。

有疑问可以咨询QQ:414951605或1304139763


目录

序言2

一、零件的分析2

(一)  零件的作用2

(二)  零件的工艺分析2

二、工艺规程设计3

(一)确定毛坯的制造形式3

(二)基面的选择3

(三)制定工艺路线3

(四)机械加工余量、工序尺寸及毛皮尺寸的确定5

(五)确立切削用量及基本工时6

三、夹具设计:10

 (一)、设计时注意的问题   10

 (二)、夹具设计10

参考资料:12

序言

机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。

      就我个人而言,我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练,从中锻炼自己分析问题、解决问题的能力,为今后参加祖国的“四化”建设打下一个良好的基础。

   由于能力所限,设计尚有许多不足之处,恳请各位老师给予指导。

一、零件的分析

(一)  零件的作用

题目所给的零件是CA6140车床的法兰盘。主要是要来安装在机床上,起到导向的作用使机床实现进给运动。

(二)  零件的工艺分析

CA6140车床共有八处加工表面,其间有一定位置要求。分述如下:

1.   以φ100为基准面加工表面

这一组加工表面包括:  ,的右端面

2. 以  端面为基准, 先用的钻头钻孔,然后再用铰刀铰孔

由于孔与有跳动的要求,所以要以. 以  端面为基准

3.以  端面为基准,车、、外圆,并导,和,

4.要以孔为基准,精车所有外圆面,使其达到要求

由上面分析可知,加工时应先加工一组表面,再以这组加工后表面为基准加工另外一组。

二、      工艺规程设计
