CA6140车床拨叉零件的机械加工工艺规程及工艺装备设计831005【铣槽8mm】
22页 6400字数+说明书+工序卡+4张CAD图纸
CA6140车床拨叉831005毛坯图.dwg

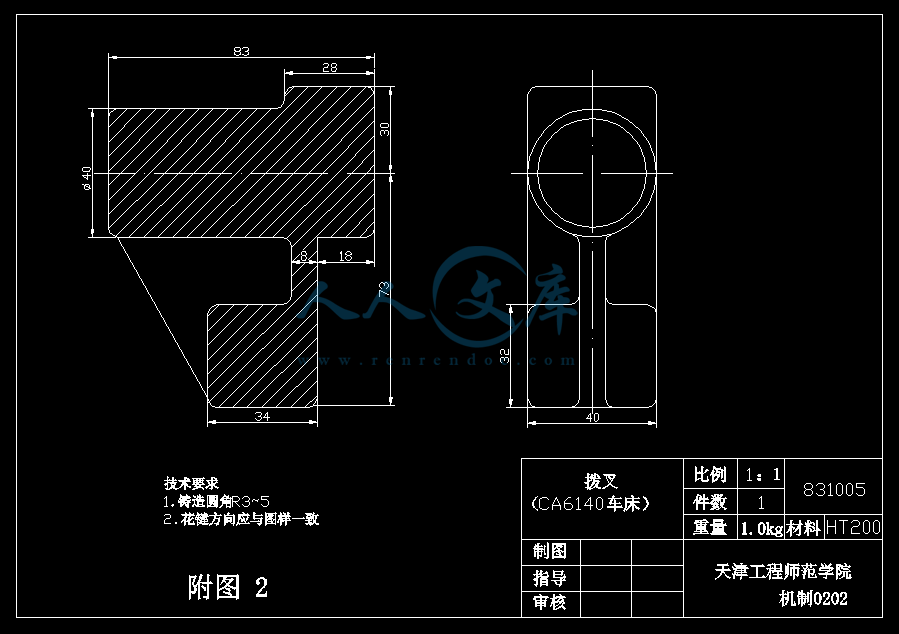

CA6140车床拨叉831005零件图.dwg
CA6140车床拨叉零件的机械加工工艺规程及工艺装备设计831005【铣槽8mm】.doc

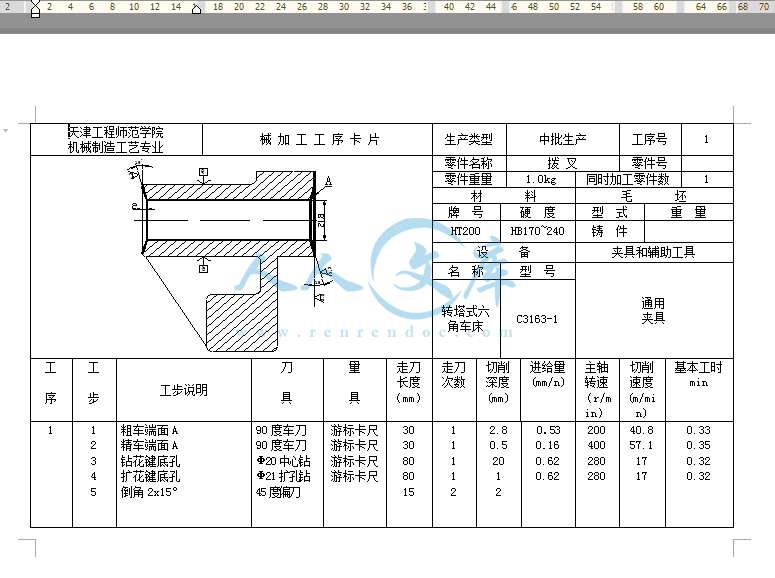

工序卡片.doc

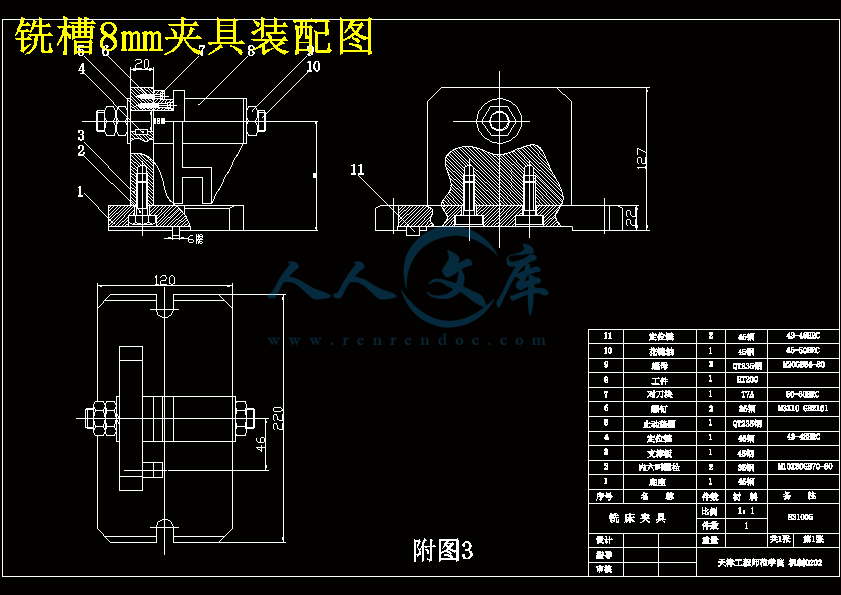

铣槽8mm夹具装配图.dwg

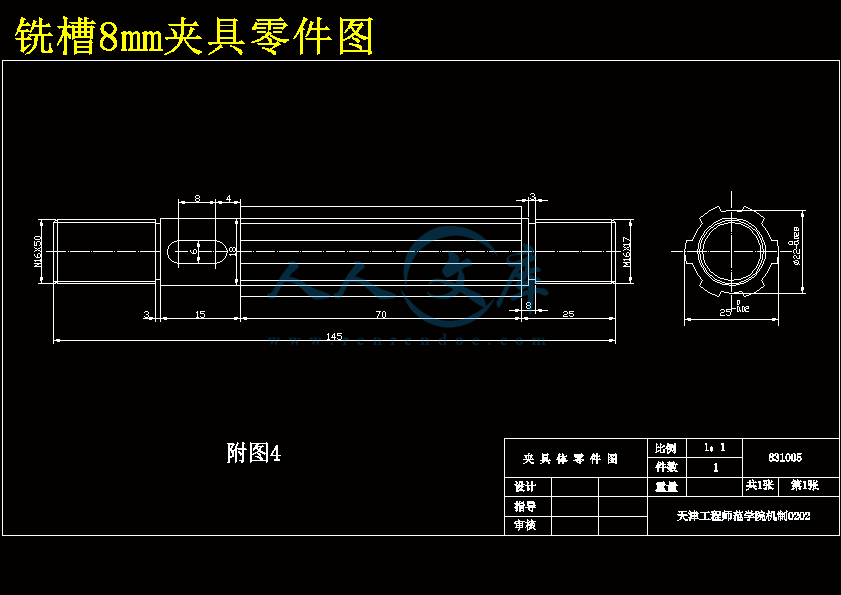

铣槽8mm夹具零件图.dwg
题目 设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备(中批量生产)
内容 1.零件图 一张
2.毛坯图 一张
3.机械制造加工工艺过程综合卡片 一张
4.结构设计装配图 一张
5.结构设计零件图 一张
6.课程设计说明书 一份
前 言
通过机床工艺及夹具设计,汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。让我们对所学的专业课得以巩固、复习及实用,在理论与实践上有机结合;使我们对各科的作用更加深刻的熟悉与理解,并为以后的实际工作奠定坚实的基础!
在些次设计中我们主要是设计CA6140拨叉的铣床夹具。在此次课程设计过程中,我小组成员齐心协力、共同努力完成了此项设计。在此期间查阅了大量的书籍,并且得到了有关老师的指点,尤其是教务处张永丹老师,我系刘学斌老师的大力帮助,在此表示感谢!
一.设计的目的:
机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程,经过生产实习取得感性知识后进行的一项教学环节;在老师的指导下,要求在设计中能初步学会综合运用以前所学过的全部课程,并且独立完成的一项工程基本训练。同时,也为以后搞好毕业设计打下良好基础。通过课程设计达到以下目的:
1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识,正确地解决一个零件在加工中的定位,夹紧以及合理制订工艺规程等问题的方法,培养学生分析问题和解决问题的能力。
2、通过对零件某道工序的夹具设计,学会工艺装备设计的一般方法。通过学生亲手设计夹具(或量具)的训练,提高结构设计的能力。
3、课程设计过程也是理论联系实际的过程,并学会使用手册、查询相关资料等,增强学生解决工程实际问题的独立工作能力。
二.零件的分析
(一)、零件的作用:题目给定的零件是CA6140拨叉(见附图1)它位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求进行工作。宽度为18+0.0120mm的槽尺
寸精度要求很高,因为在拨叉拔动使滑
移齿轮时如果槽的尺寸精度不高或间隙
很大时,滑移齿轮得不到很高的位置精
如前所述,在设计夹具时,应该注意提高劳动率.为此,在螺母夹紧时采用开口垫圈,以便装卸,夹具体底面上的一对定位键可使整个夹具在机床工作台上有正确的安装位置,以利于铣削加工。结果,本夹具总体的感觉还比较紧凑。
夹具上装有对刀块装置,可使夹具在一批零件的加工之前很好的对刀(与塞尺配合使用);同时,夹具体底面上的一对定位键可使整个夹具在机床工作台上有一正确的安装位置,以有利于铣削加工。
铣床夹具的装配图及夹具体零件图分别见附图3附图4。
参考文献
《机床夹具图册》机械工业出版社孙巳德
《机械制造工艺学课程设计指导书》哈尔滨工业大学赵家齐
《切削用量简明手册》机械工业出版社艾兴 肖诗纲
《机械制造工艺设计简明手册》哈尔滨工业大学李益民
《机械制造工艺学》清华大学王先逵
