1G-100型水旱两用旋耕机设计【农业机械】【8张CAD图纸】

1G-100型水旱两用旋耕机设计

23页 10000字数+说明书+任务书+8张CAD图纸

1G-100型水旱两用旋耕机设计说明书.doc

任务书.doc

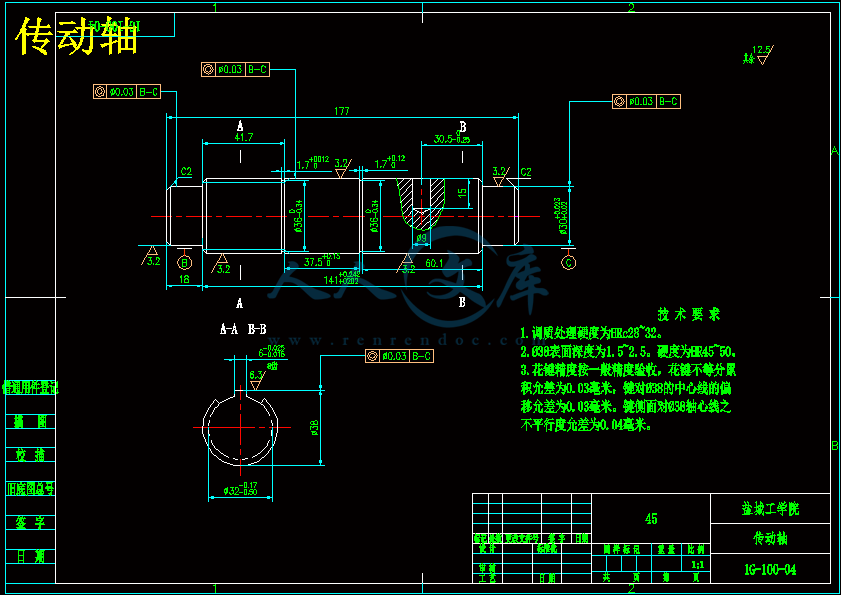

传动轴.dwg

大链轮.dwg

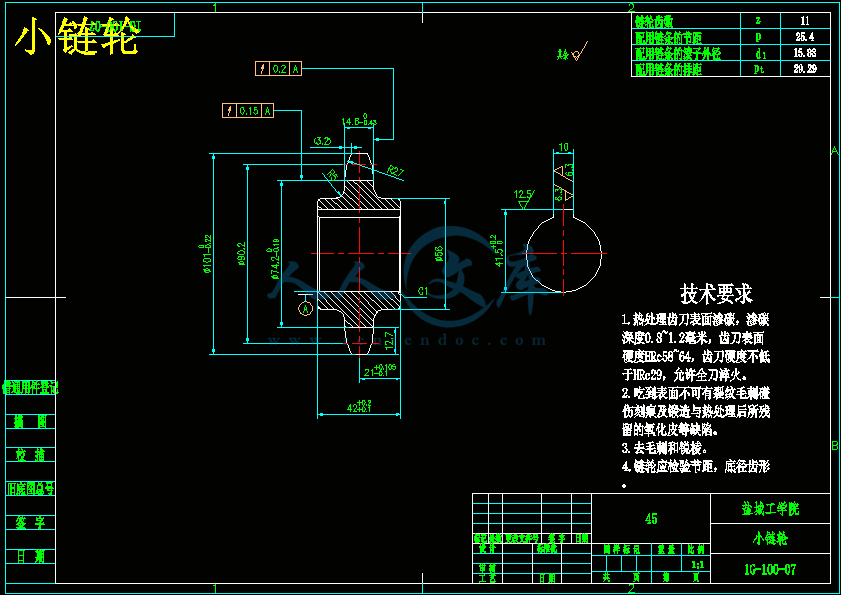

小链轮.dwg

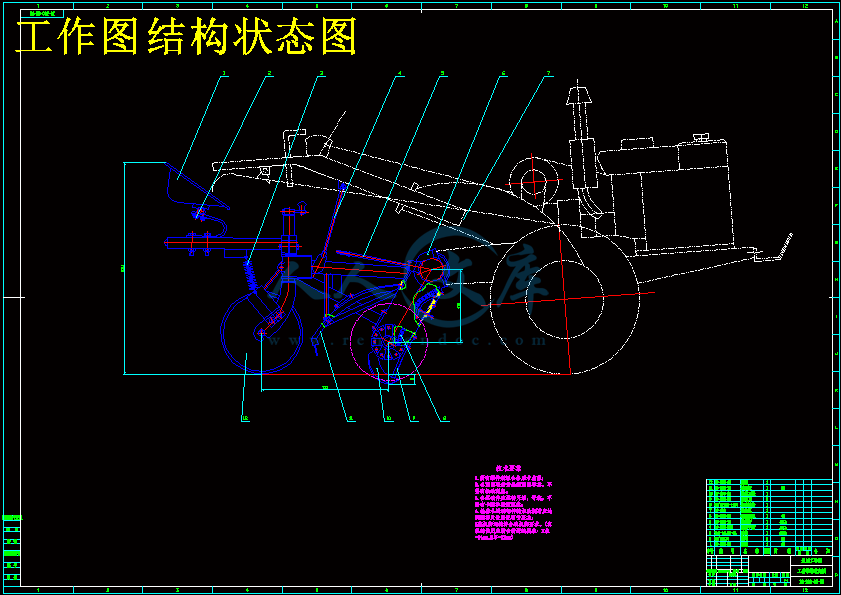

工作图结构状态图.dwg

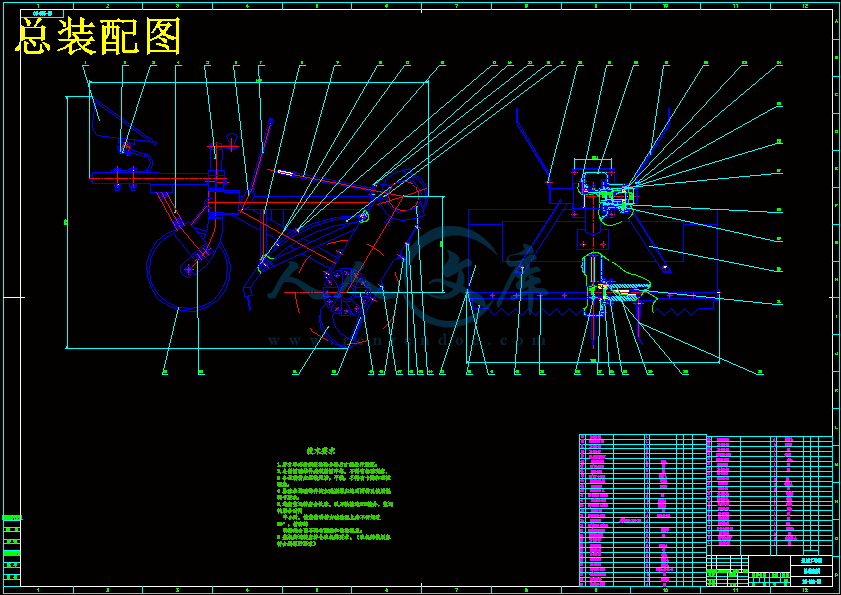

总装配图.dwg

文献资料.doc

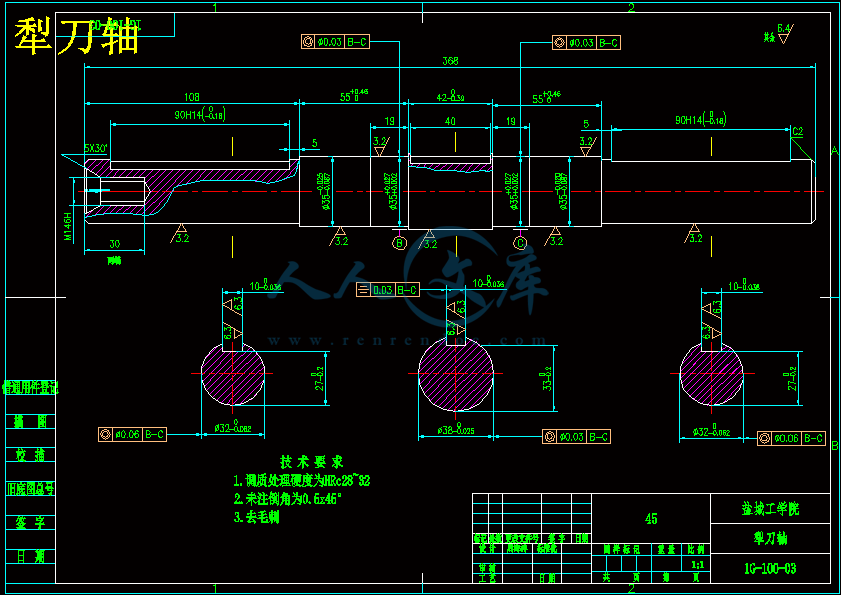

犁刀轴.dwg

说明书中英文摘要.doc

说明书封面.doc

部件装配图.dwg

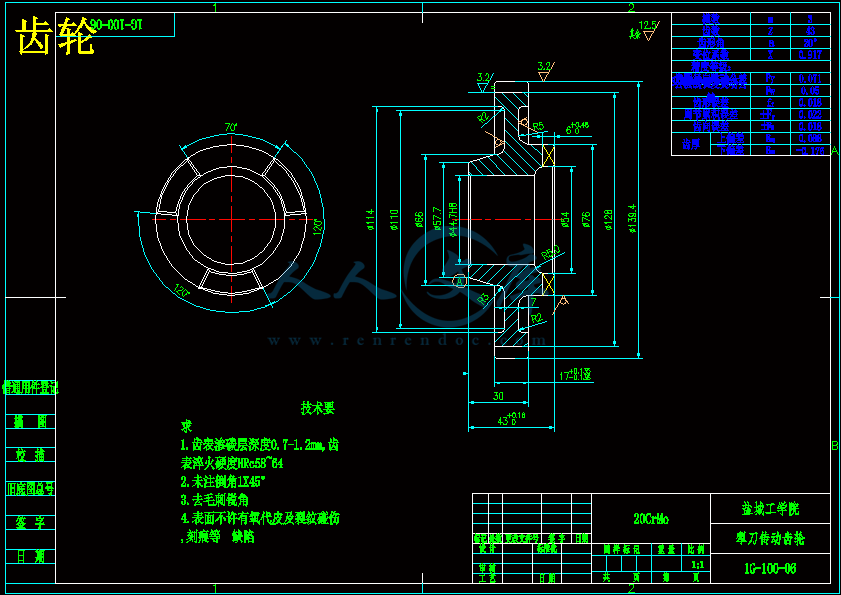

齿轮.dwg

目    录

1 前言 ……………………………………………………………………………………1

2 总体设计 ………………………………………………………………………………2

2.1设计的内容 …………………………………………………………………………2

2.2设计依据 ……………………………………………………………………………2

3 总体方案论证 …………………………………………………………………………4

3.1中间链传动结构发案的设计 ………………………………………………………4

3.2主要结构、参数的设计与选择计算 ………………………………………………4

3.2.1耕深H和刀滚半径Rmax …………………………………………………………4

3.2.2机组前进速度  …………………………………………………………………4

3.2.3刀片运动参数S、 和  ………………………………………………………4

3.2.4功率及耕幅宽度的计算 …………………………………………………………5

3.3旋耕刀滚的设计 ……………………………………………………………………6

3.3.1弯刀结构设计的确定 ……………………………………………………………6

3.3.2刀座间距 和弯刀总数 的设计与计算 ………………………………………7

3.3.3弯刀在刀轴上的优选排列设计 …………………………………………………7

3.4双油封和挡草圈的设置 ……………………………………………………………8

3.5 1G-100旋耕机主要技术规格及基本参数……………………………………… 8

4 总体结构的布置与设计………………………………………………………………9

4.1传动结构的设计……………………………………………………………………9

4.2主要结构的分析设计………………………………………………………………9

4.2.1旋耕刀轴的位置的设计…………………………………………………………9

4.2.2尾轮机构位置的设计……………………………………………………………9

4.2.3机组平衡性能……………………………………………………………………9

4.2.4定刀齿的布置……………………………………………………………………9

5链传动的设计与计算…………………………………………………………………11

5.1链传动的设计计算…………………………………………………………………11

5.2 链轮设计计算 ……………………………………………………………………12

6主要零部件强度计算…………………………………………………………………13

6.1链传动的强度的磨损核算…………………………………………………………13

6.2传动轴的强度计算和疲劳强度校核………………………………………………13

6.3 滚动轴承的计算和选择 …………………………………………………………16

6.3.1轴承假定载荷Q值的计算………………………………………………………16

6.3.2轴承工作能力系数C的计算……………………………………………………16

6.3.3 轴承选用…………………………………………………………………………16

7结论……………………………………………………………………………………17

参考文献 ………………………………………………………………………………18

致    谢 ………………………………………………………………………………19

附    录 ………………………………………………………………………………20

1G-100型水旱两用旋耕机设计

摘 要: 水旱两用旋耕机具有体积小，重量轻，性能好，操作容易，转动方便，适应性广，价格合宜，水旱两用旋耕机机动灵活，一般中小型机械厂、农机厂均可生产制造的要求。如果设计成功,本机可进行旱田旋耕、水田耙整等项作业，能弥补现有旋耕机存在功能较单一、生产效率偏低等不足之处。

我设计的是一台水旱两用旋耕机，与黄海－12（15）马力手扶拖拉机相匹配，主要用于水田耕整，也可进行旱田耕作。现有的水旱旋耕机是耕幅为0.6米的老式机型，而本课题设计的水旱旋耕机耕幅为1米。

本设计与黄海－12（15）马力手扶拖拉机相匹配，中间传动，固定联接。设计内容包括机架、传动系统、刀辊、尾轮等，要求结构简单、紧凑、重心平衡。该机可用于水田耕整地，也可进行旱田旋耕。各项性能指标应达到国家标准和农艺要求。通过对水田旋耕机驱动轮与土壤相互作用的力学特性的分析，结合水田土壤的力学性质，经过优化设计，研制水旱两用旋耕机驱动轮，使该驱动轮具有良好的动力性能。

关键词: 水田旋耕机；创新设计；驱动轮性能

Design of 1G-100-floods, droughts and dual-use Rotary machine

Abstract:The floods, droughts and dual-use Rotary machine has small size, light weight, performance, and easy to use, easy rotation. it wide adaptability and affordable. Floods, droughts and dual-use rotary machine has tiller-mobile and flexible.Small and medium-sized general machinery factory. The agriculture of factories can manufacturing requirements. If it can successful design, this machine can be floods and drought rotary,and it can rake the whole paddy field’s operations. It can to cover the existing functions of a rotary-existence’s single and low production efficiency, such as inadequate.

I design is one of the floods, droughts and dual-use rotary tiller machine, and it matchs with the Yellow Sea -12 (15) horsepower walking tractor.It not only mainlies for rotary of paddy field, but also for upland farming. The existing floods, droughts and dual-use rotary tiller machine’s rate is the 0.6-metres site in the old models, but the issue of floods, droughts and Rotary machine’s design for the 1-meter site.

  The design mach with the Yellow Sea -12 (15) horsepower walking tractor . It makes the middle transmission and fixed link. The design elements include rack, drive system, knife rolls, round tail and so on. It requires frame simple and compact,and it requires the focus of balance. The aircraft not only can be used for paddy’s rotary and formation, but also for upland Rotary. Various performance indicators should meet the state standards and agronomic requirements. Through the driving wheel of paddy fields Rotary interaction with the mechanical properties of the soil analysis, combining the mechanical properties of the soil of paddy field, optimized design, development of floods, droughts and dual-use rotary tiller-driving wheel, so that the driving wheel has a good dynamic performance.

Key words: Floods, droughts and dual-use rotary machine; innovative design;the performace of driving wheel

1前言

经过半个多世纪的努力，中国机械工业已经逐步发展成为具有一定综合实力的制造业，初步确立了在国民经济中的支柱地位。在新的世纪里，科学技术必将以更快的速度发展，更快更紧密得融合到各个领域中,而这一切都将大大拓宽机械制造业的发展方向。

   它的发展趋势可以归结为“四个化”：柔性化、灵捷化、智能化、信息化，即使工艺装备与工艺路线能适用于生产各种产品的需要，能适用于迅速更换工艺、更换产品的需要,使其与环境协调的柔性，使生产推向市场的时间最短且使得企业生产制造灵活多变的灵捷化,还有使制造过程物耗,人耗大大降低,高自动化生产，追求人的智能于机器只能高度结合的智能化以及主要使信息借助于物质和能量的力量生产出价值的信息化。

   当然机械制造业的四个发展趋势不是单独的，它们是有机的结合在一起的，是相互依赖，相互促进的。同时由于科学技术的不断进步，也将会使它出现新的发展方向。前面我们看到的是机械制造行业其自身线上的发展。然而，作为社会发展的一个部分，它也将和其它的行业更广泛的结合。21世纪机械制造业的重要性表现在它的全球化、网络化、虚拟化、智能化以及环保协调的绿色制造等。它将使人类不仅要摆脱繁重的体力劳动，而且要从繁琐的计算、分析等脑力劳动中解放出来，以便有更多的精力从事高层次的创造性劳动，智能化促进柔性化，它使生产系统具有更完善的判断与适应能力。

近年来，盐城拖拉机制造有限公司发展迅猛，年产3万台系列轮式拖拉机和8万台手扶拖拉机，销往国内30个省、市和国外60个多国家和地区。经调查，配套农机具跟不上主机迅速发展的要求。其中包括15马力的手拖仍配置12马力的旋耕机，轮式250、700型拖拉机是新产品，也没有合适农具。因此，研制配套旋耕机与拖拉机同步销售，会使拖拉机、旋耕机两旺。

我设计的是一台水旱两用旋耕机，与黄海－12（15）马力手扶拖拉机相匹配，主要用于水田耕整，也可进行旱田耕作。现有的水旱旋耕机是耕幅为0.6米的老式机型，而本课题设计的水旱旋耕机耕幅为1米。随着我国农村联合收割机的普遍使用，机割后废抛的秸杆留在田中，会给夏季插秧带来很大困难。因此，研制经济高效的宽幅水田旋耕机将深受广大农民群众的普遍欢迎。

2总体设计

2.1设计的内容

我设计的是一台水田耕整机，与黄海－12（15）马力手扶拖拉机相匹配。主要用于水田耕作，也可进行旱田耕作。为达到水旱两用旋耕机体积小，重量轻，性能好，操作容易，转动方便，适应性广泛，价格合宜，水旱两用旋耕机机动灵活，一般中小型机械厂、农机厂均可生产制造的要求，设计主要内容有：

a 总体设计：设计总体方案，采用中间链式传动；绘制总装图、田间作业状态图。

b 零部件设计：(a) 旋耕部件图；(b) 尾轮部件图；(c) 传动轴、齿轮、链轮、箱体、刀辊等零件图；(d) 有关计算、校核等。

a)、调研、收集相关资料，研究国内外各种旋耕机械的现状与发展趋势，结合实际情况，拟定结构方案。

b)、与黄海－12（15）马力手扶拖拉机相匹配，中间传动，固定联接。设计内容包括机架、传动系统、刀辊、尾轮等，要求结构简单、紧凑、重心平衡。该机可用于水田耕整地，也可进行旱田旋耕。各项性能指标应达到国家标准和农艺要求。

c)、编制设计计算说明书等文件。

2.2设计依据

a、设计相配套的黄海－12（15）马力手扶拖拉机有关技术数据；

动力输出轴传速：554转/分；输出齿轮模数：3mm； 齿数：17；

轴距（mm）：800，740，630，570可调；

轮胎宽度：200mm；胶轮外径：600mm；铁轮（水田用）外径：800mm；

动力输出齿轮中心轴离地高度：410mm（胶轮）；

行驶速度（km/h）：1.4，2.5，4.1，5.3；

b、耕耘机械国家标准：GB/T 5668.1-1995 旋耕机；

c、开沟机械国家标准：GB/T 7227－1987开沟机；

d、1G-100型水田耕整机主要技术参数

刀辊转速：200r/min左右；

耕深：①水田作业1４cm；②旱田作业１２cm；

旋耕幅宽：100cm；

e、产品寿命：按5年，每年工作800小时计算。

2.3设计要求

a、设计时考虑加工工艺性和装配工艺性，尽可能使用标准件、通用件，以降低制造成本。

b、通过采用中间传动的形式，省去左右支臂结构，以降低制造成本和解决防滑轮与左右支臂相碰的问题。

c、与手扶拖拉机采用左右对称配置,以覆盖拖拉机全部轮撤，提高作业质量。

d、国内原600mm旋耕机链条箱体的无效半径为95mm，现设计的链条箱体的无效半径拟定为75mm。这样，在保持同样耕作深度的情况下，可使用低一个档次的小旋耕半径的国家系列的旋耕刀。以降低旋耕作业时的功率消耗，确证其宽幅机具的总功耗  与主机动力相匹配。

e、产品应能满足农艺要求，各项性能指标达到国家标准。

f、要求该机与手扶拖拉机固定联接，旋耕作业应能覆盖拖拉机轮辙。

g、设计时注意重心位置，与主机联接后尽可能达到前后平衡。要求刀轴转速与机组前进速度配置合理。犁刀的入土角以及刀座排列采用优化设计，以达到节能的效果。

h、设计一个主传动系统和旋耕、尾轮两个组成部件，通过换装不同的行走轮以实现。

i、力求结构简单可靠，使用安全方便，旋耕犁刀不得与铁轮相干涉。

j、设计时考虑加工和装配工艺性，尽可能使用标准件、通用件，以降低制造成本。
