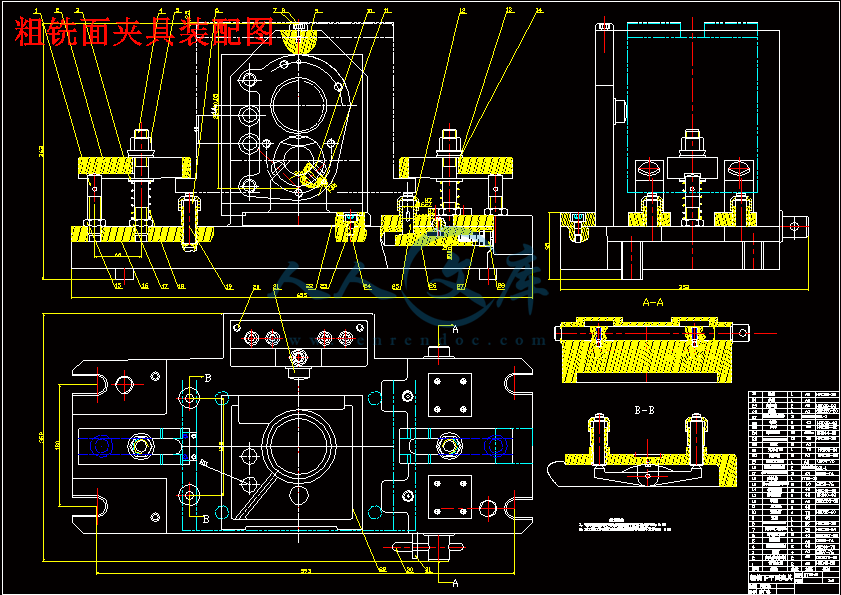

粗铣面夹具装配图.dwg---(点击预览)

变速箱体加工工艺及夹具设计论文.doc---(点击预览)

侧刃.dwg---(点击预览)

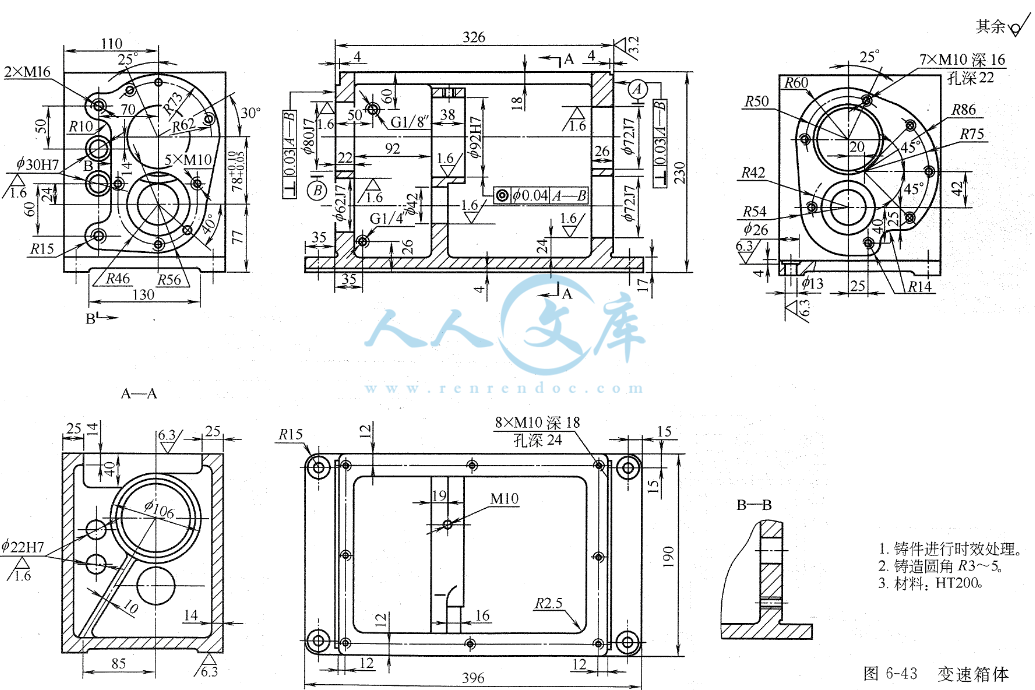

6-43变速箱体.tif

压缩包内文档预览：

编号：389656 类型：共享资源大小：585.73KB 格式：RAR 上传时间：2015-01-03 上传人：上*** IP属地：江苏

50
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 变速箱体加工工艺夹具设计 cad图纸铣面夹具

资源描述：

变速箱体加工工艺及夹具设计

45页 14000字数+说明书+工艺卡+工序卡+5张CAD图纸

6-43变速箱体.tif

侧刃.dwg

变速箱体加工工艺及夹具设计论文.doc

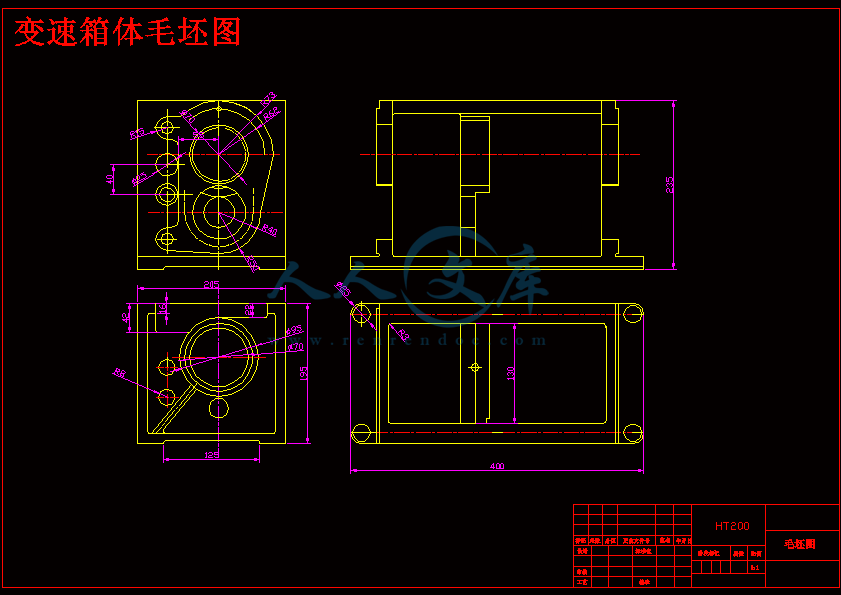

变速箱体毛坯图.dwg

变速箱体零件图.dwg

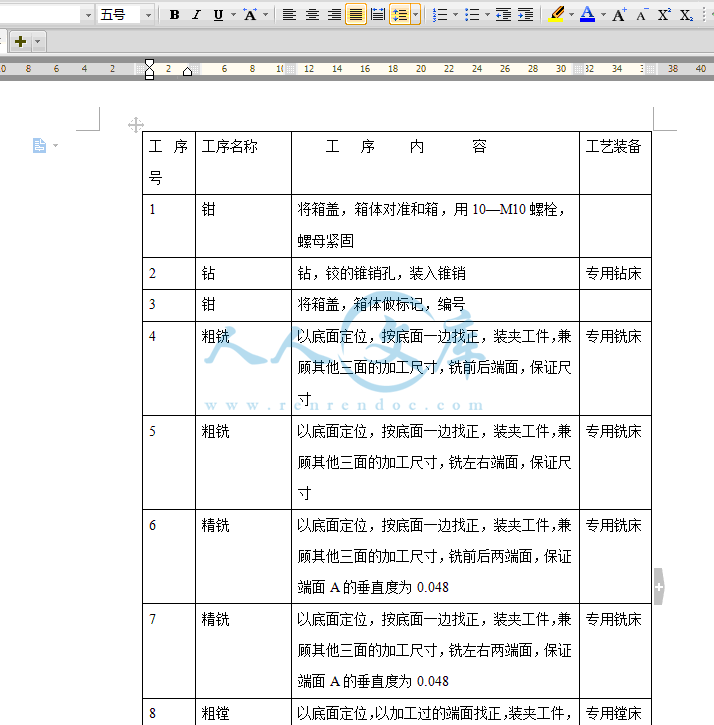

工序卡片.doc

工艺过程卡.doc

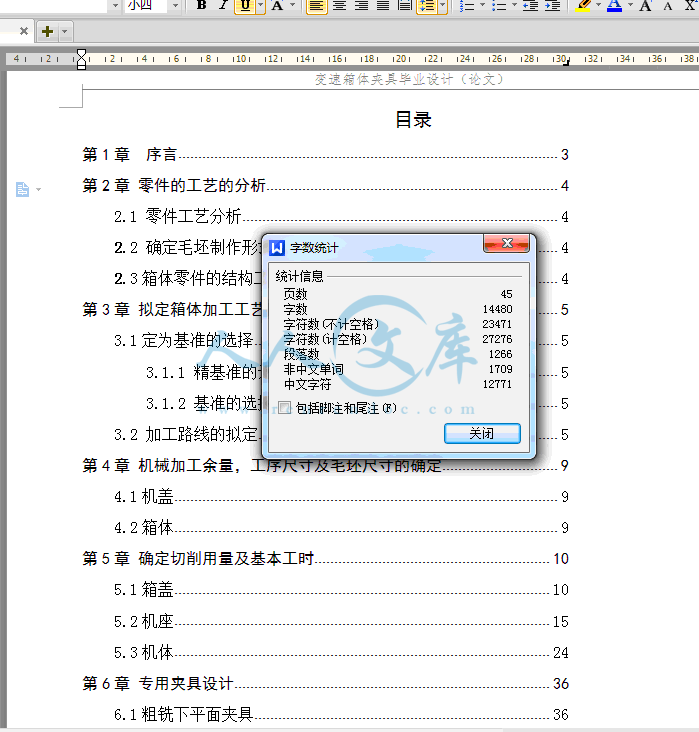

目录.doc

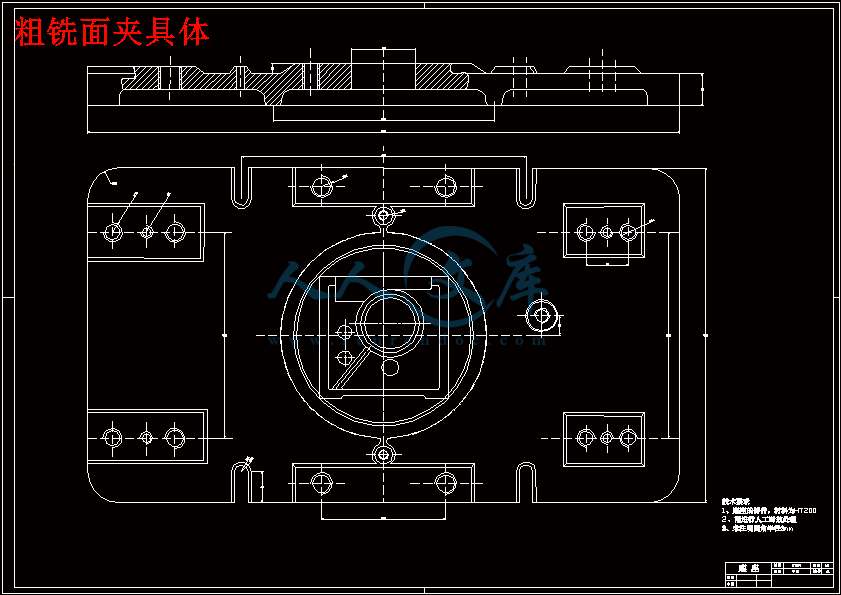

粗铣面夹具体.dwg

粗铣面夹具装配图.dwg

调整垫圈.dwg











第1章序言3

第2章零件的工艺的分析4

2.1 零件工艺分析4

2.2 确定毛坯制作形式4

2.3箱体零件的结构工艺分析4

第3章拟定箱体加工工艺路线5

3.1定为基准的选择5

3.1.1 精基准的选择5

3.1.2 基准的选择5

3.2 加工路线的拟定5

第4章机械加工余量，工序尺寸及毛坯尺寸的确定9

4.1机盖9

4.2箱体9

第5章确定切削用量及基本工时10

5.1箱盖10

5.2机座15

5.3机体24

第6章专用夹具设计36

6.1粗铣下平面夹具36

6.2粗铣前后端面夹具设计37

结论42

致谢43

参考文献44

摘要

在生产过程中，使生产对象（原材料，毛坯，零件或总成等）的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。

关键词：

工序，工位，工步，加工余量，定位方案，夹紧力

Abstract

Enable producing the target in process of production (raw materials, the blank , state of quality and quantity on part become always ) take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc. and call it the craft course. In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the locomotive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cutter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and service time of place of working finally.

Keyword:

The process worker one worker's step the surplus of processing orient the scheme clamp strength

第1章绪言

箱体零件是机器或部件的基础零件,它把有关零件联结成一个整体,使这些零件保持正确的相对位置,彼此能协调地工作.因此,箱体零件的制造精度将直接影响机器或部件的装配质量,进而影响机器的使用性能和寿命.因而箱体一般具有较高的技术要求.

由于机器的结构特点和箱体在机器中的不同功用,箱体零件具有多种不同的结构型式,其共同特点是:结构形状复杂,箱壁薄而不均匀,内部呈腔型;有若干精度要求较高的平面和孔系,还有较多的紧固螺纹孔等.

箱体零件的毛坯通常采用铸铁件.因为灰铸铁具有较好的耐磨性,减震性以及良好的铸造性能和切削性能,价格也比较便宜.有时为了减轻重量,用有色金属合金铸造箱体毛坯(如航空发动机上的箱体等).在单件小批生产中,为了缩短生产周期有时也采用焊接毛坯.

毛坯的铸造方法,取决于生产类型和毛坯尺寸.在单件小批生产中,多采用木模手工造型;在大批量生产中广泛采用金属模机器造型,毛坯的精度较高.箱体上大于30—50mm的孔,一般都铸造出顶孔,以减少加工余量.

第2章零件工艺的分析

零件的工艺分析

要加工孔的孔轴配合度为H7，表面粗糙度为Ra小于1.6um,圆度为0.0175mm,垂直度为0.08mm,同轴度为0.02mm。

2.1.2 其它孔的表面粗糙度为Ra小于12.5um,锥销孔的表面粗糙度为Ra小于1.6um。

盖体上平面表面粗糙度为Ra小于12.5um,端面表面粗糙度为Ra小于3.2um，机盖机体的结合面的表面粗糙度为Ra小于3.2um，结合处的缝隙不大于0.05mm，机体的端面表面粗糙度为Ra小于12.5um。

确定毛坯的制造形式

由于铸铁容易成形，切削性能好，价格低廉，且抗振性和耐磨性也较好，因此，一般箱体零件的材料大都采用铸铁，其牌号选用HT20-40，由于零件年生产量2万台，已达到大批生产的水平，通常采用金属摸机器造型，毛坯的精度较高，毛坯加工余量可适当减少。

箱体零件的结构工艺性

箱体的结构形状比较复杂，加工的表面多，要求高，机械加工的工作量大，结构工艺性有以下几方面值得注意：

本箱体加工的基本孔可分为通孔和阶梯孔两类，其中通孔加工工艺性最好，阶梯孔相对较差。

箱体的内端面加工比较困难，结构上应尽可能使内端面的尺寸小于刀具需穿过之孔加工前的直径，当内端面的尺寸过大时，还需采用专用径向进给装置。

为了减少加工中的换刀次数，箱体上的紧固孔的尺寸规格应保持一致，本箱体分别为直径11和13。第6章专用夹具的设计

6．1 粗铣下平面夹具

6.1.1 问题的指出

为了提高劳动生产率和降低生产成本，保证加工质量，降低劳动强度，需要设计专用夹具。

对于机体加工工序5粗铣机体的下平面，由于对加工精度要求不是很高，所以在本道工序加工时，主要考虑如何降低降低生产成本和降低劳动强度。

6.1.2 夹具设计

（1）定位基准的选择：

由零件图可知，机体下平面与分割面的尺寸应保证为240mm，故应以蜗轮轴承孔及分割面为定位基准。

为了提高加工效率，决定采用两把镶齿三面刃铣刀对两个面同时进行加工。同时，为了降低生产成本，此夹具采用手动夹紧。

（2）定位方案和元件设计

根据工序图及对零件的结构的分析，此夹具定位以V形块上四个支承钉对蜗杆轴承孔与两个支承钉及一个双头浮动支承钉对磨合面同时进行定位。所选用的四个支承钉尺寸为，两个支承钉的尺寸为，浮动支承钉见夹具设计剖面图。

参考文献

1，邹青主编机械制造技术基础课程设计指导教程北京：机械工业出版社 2004，8

2，赵志修主编机械制造工艺学北京：机械工业出版社 1984，2

3，孙丽媛主编机械制造工艺及专用夹具设计指导北京：冶金工业出版社 2002，12

4，李洪主编机械加工工艺手册北京：北京出版社 1990，12

5，邓文英主编金属工艺学北京：高等教育出版社 2000

6，黄茂林主编机械原理重庆：重庆大学出版社 2002，7

7，丘宣怀主编机械设计北京：高等教育出版社 1997

8，储凯许斌等主编机械工程材料重庆：重庆大学出版社 1997，12

9，廖念钊主编互换性与技术测量北京：中国计量出版社 2000，1

10，乐兑谦主编金属切削刀具北京：机械工业出版社 1992，12

11，李庆寿主编机床夹具设计北京：机械工业出版社 1983，4

12，陶济贤主编机床夹具设计北京：机械工业出版社 1986，4

13，机床夹具结构图册贵州：贵州人民出版社 1983，7

14，龚定安主编机床夹具设计原理陕西：陕西科技出版社，1981,7

15，李益民主编机械制造工艺学习题集黑龙江：哈儿滨工业大学出版社 1984, 7

16, 周永强等主编高等学校毕业设计指导北京：中国建材工业出版社 2002,12
