拨叉(12-07-05)加工工艺及夹具设计【铣槽20.5+镗孔Φ44+钻孔Φ6】【3套夹具】
49页 17000字数+说明书+工艺卡+工序卡+15张CAD图纸

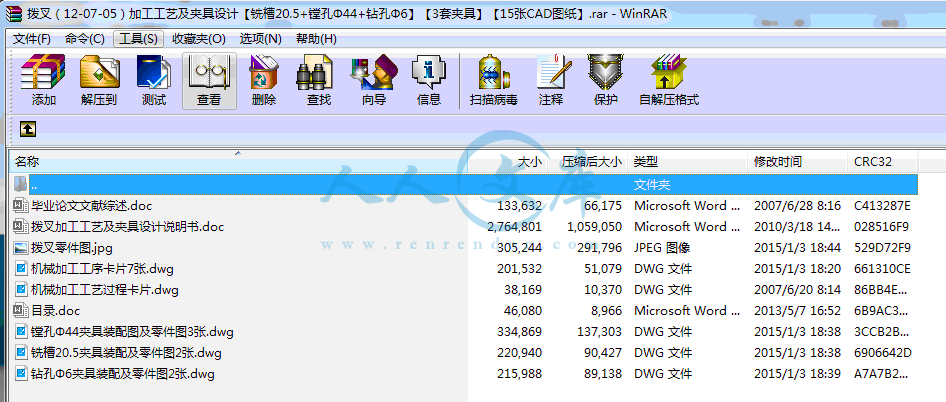

拨叉加工工艺及夹具设计说明书.doc

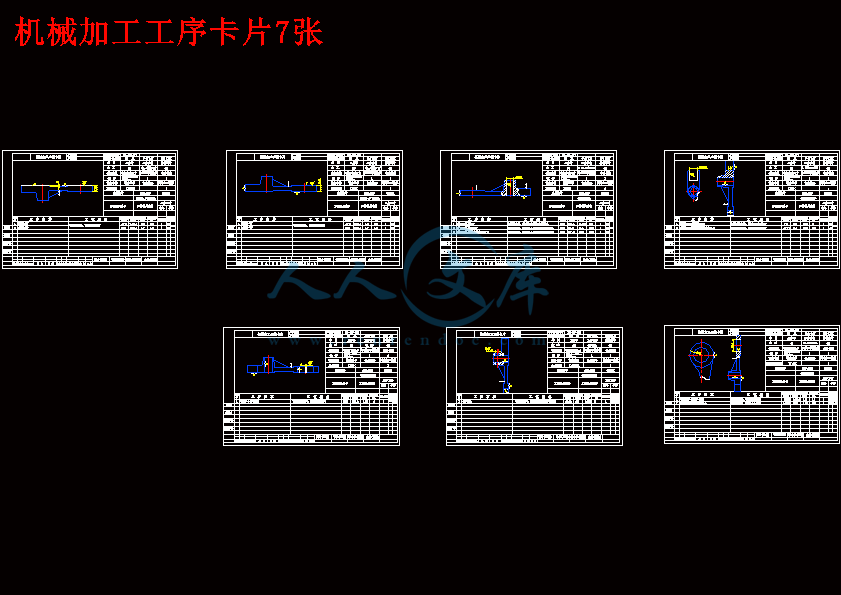

机械加工工序卡片7张.dwg

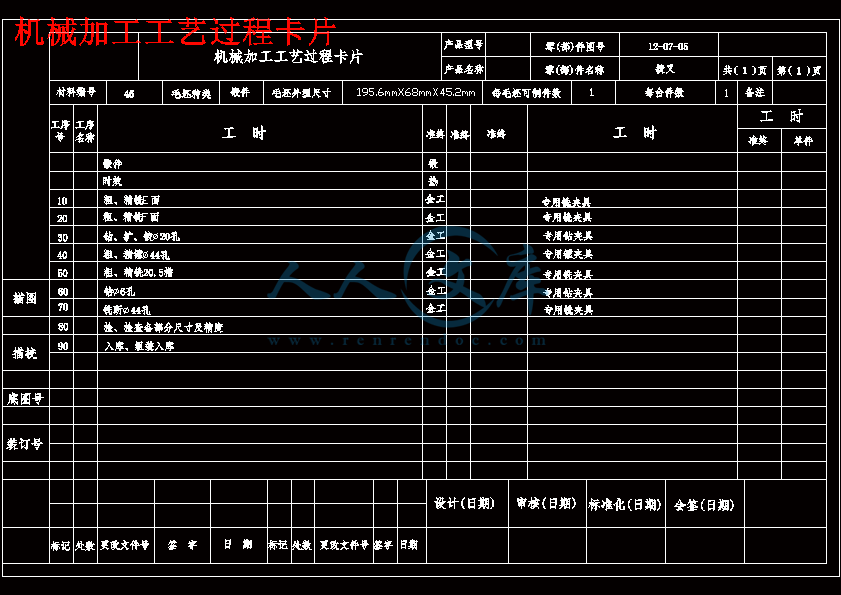

机械加工工艺过程卡片.dwg
毕业论文文献综述.doc
目录.doc
钻孔Φ6夹具装配及零件图2张.dwg
铣槽20.5夹具装配及零件图2张.dwg

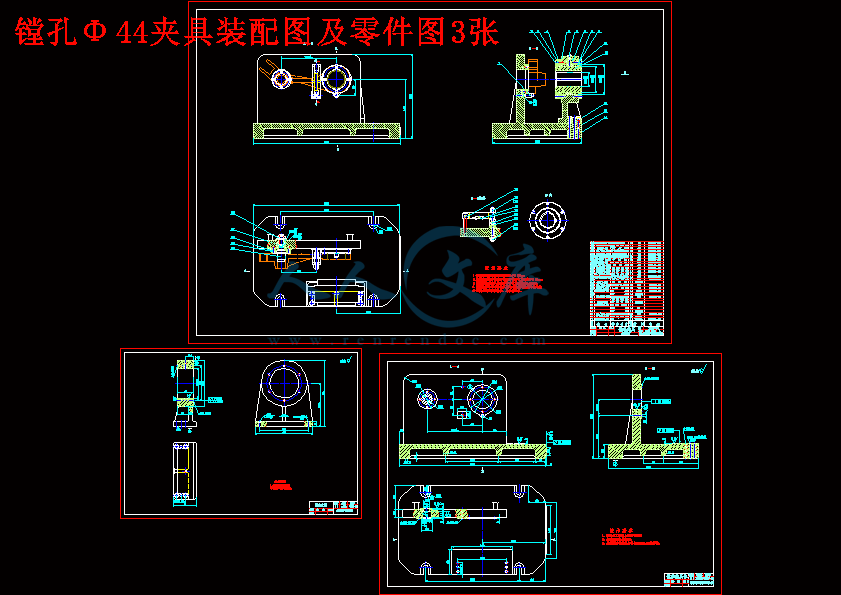

镗孔Φ44夹具装配图及零件图3张.dwg
目录
摘要I
ABSTRACTⅡ
1绪 论1
2 拨叉的分析2
2.1拨叉的工艺分析2
2.2拨叉的工艺要求2
3工艺规程设计5
3.1 加工工艺过程5
3.2确定各表面加工方案5
3.2.1影响加工方法的因素5
3.2.2加工方案的选择6
3.3 确定定位基准6
3.2.1粗基准的选择6
3.2.1精基准选择的原则7
3.4工艺路线的拟订7
3.4.1工序的合理组合8
3.4.2工序的集中与分散8
3.4.3加工阶段的划分9
3.4.4加工工艺路线方案的比较10
3.5拨叉的偏差,加工余量,工序尺寸及毛坯尺寸的确定12
3.5.1毛坯的结构工艺要求12
3.5.2拨叉的偏差计算12
3.6确定切削用量及基本工时(机动时间)14
3.7时间定额计算及生产安排22
4 镗孔夹具设计25
4.1 研究原始质料25
4.2 定位、夹紧方案的选择25
4.3切削力及夹紧力的计算25
4.4 误差分析与计算27
4.5 零、部件的设计与选用28
4.5.1定位销选用28
4.5.2夹紧装置的选用29
4.6 夹具设计及操作的简要说明29
5 铣槽夹具设计30
5.1研究原始质料30
5.2定位基准的选择30
5.3 切削力及夹紧分析计算30
5.4 误差分析与计算32
5.5 零、部件的设计与选用33
5.5.1定位销选用33
5.5.2夹紧装置的选用33
5.5.3 定向键与对刀装置设计33
5.6 夹具设计及操作的简要说明36
6 钻孔夹具设计37
6.1研究原始质料37
6.2定位基准的选择37
6.3切削力及夹紧力的计算37
6.4误差分析与计算38
6.5 零、部件的设计与选用39
6.5.1定位销选用39
6.5.2夹紧装置的选用40
6.5.3 钻套、衬套、钻模板设计与选用40
6.6夹具设计及操作的简要说明41
结 论42
参考文献43
致 谢44
绪 论
摘 要
此次设计是对拨叉零件的加工工艺和夹具设计,其零件为锻件,具有体积小,零件复杂的特点,由于面比孔易加工,在制定工艺规程时,就先加工面,再以面为基准来加工其它,其中各工序夹具都采用专用夹具,特别的对于加工大头孔、槽和钻小头孔斜面小孔的工序中,选一面两销的定位方式,并以操作简单的手动夹紧方式夹紧,其机构设计简单,方便且能满足要求。
关键词 拨叉,加工工艺,专用夹具,设计
ABSTRACT
This design is to dials forks the components the processing craft and the jig design, its components are the forging, has the volume to be small, components complex characteristic,Because the surface is easier than the hole to process, when formulation technological process, first the machined surface, then processes other take the surface as the datum,In which various working procedures jig all uses the unit clamp, special regarding processes the big end of hole, the trough and drills the capitellum hole incline eyelet in the working procedure, Chooses locate mode which two sells at the same time, and operates the simple manual clamp way clamp, its organization design is simple, the convenience also can satisfy the request.
Key words: Dials the fork, the processing craft, unit clamp, design
机械设计制造及其夹具设计是我们融会贯通四年所学的知识,将理论与实践相结合,对专业知识的综合运用训练,为我们即将走向自己的工作岗位打下良好的基础。
机械加工工艺是规定产品或零件机械加工工艺过程和操作方法,是指导生产的重要的技术性文件。它直接关系到产品的质量、生产率及其加工产品的经济效益,生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现,因此工艺规程的编制的好坏是生产该产品的质量的重要保证的重要依据。在编制工艺时须保证其合理性、科学性、完善性。
而机床夹具是为了保证产品的质量的同时提高生产的效率、改善工人的劳动强度、降低生产成本而在机床上用以装夹工件的一种装置,其作用是使工件相对于机床或刀具有个正确的位置,并在加工过程中保持这个位置不变。它们的研究对机械工业有着很重要的意义,因此在大批量生产中,常采用专用夹具。
而本次对于拨叉加工工艺及夹具设计的主要任务是:
⑴ 完成拨叉零件加工工艺规程的制定;
⑵ 完成镗孔、铣槽、钻孔三个专用夹具的设计。
通过对拨叉零件的初步分析,了解其零件的主要特点,加工难易程度,主要加工面和加工粗、精基准,从而制定出拨叉加工工艺规程;对于专用夹具的设计,首先分析零件的加工工艺,选取定位基准,然后再根据切销力的大小、批量生产情况来选取夹紧方式,从而设计专用夹具。
2.1拨叉的工艺分析

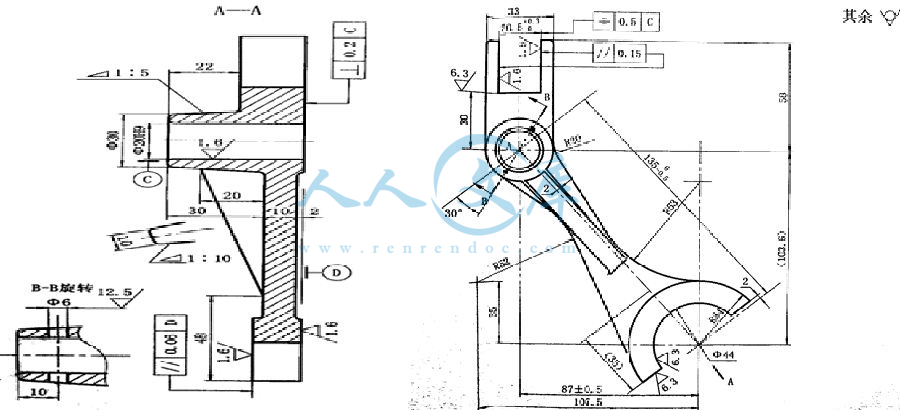

拨叉是一个很重要的零件,因为其零件尺寸比较小,结构形状较复杂,但其加工孔和底面的精度要求较高,此外还有小头孔端要求加工,对精度要求也很高。拨叉的底面、大头孔上平面和小头孔粗糙度要求都是,所以都要求精加工。其小头孔与底平面有垂直度的公差要求,拨叉底面与大头孔上平面有平行度公差要求,所要加工的槽,在其槽边有平行度公差和对称度公差要求等。因为其尺寸精度、几何形状精度和相互位置精度,以及各表面的表面质量均影响机器或部件的装配质量,进而影响其性能与工作寿命,因此它们的加工是非常关键和重要的。
2.2拨叉的工艺要求
一个好的结构不但要应该达到设计要求,而且要有好的机械加工工艺性,也就是要有加工的可能性,要便于加工,要能够保证加工质量,同时使加工的劳动量最小。而设计和工艺是密切相关的,又是相辅相成的。设计者要考虑加工工艺问题。工艺师要考虑如何从工艺上保证设计的要求。
4 镗孔夹具设计
4.1 研究原始质料
利用本夹具主要用来加工孔,加工时除了要满足粗糙度要求外,还应满足两孔轴线间公差要求。为了保证技术要求,最关键是找到定位基准。同时,应考虑如何提高劳动生产率和降低劳动强度。
4.2 定位、夹紧方案的选择
由零件图可知:在对孔进行加工前,底平面进行了粗、精铣加工,孔进行了钻、扩、铰加工。因此,定位、夹紧方案有:
方案Ⅰ:选底平面、工艺孔和大头孔外圆端来定位,即一面、一短圆柱销和V型块定位,夹紧方式可设计圆环套在大头孔圆周边进行夹紧
方案Ⅱ:应用一面即拨叉底面,一销即定位于大头孔外端的挡销和工艺孔的心轴来定位,夹紧方式就用螺母在心轴上夹紧。
方案Ⅲ:选一面两销定位方式,工艺孔用短圆柱销,还有一挡销定位于大头孔外端,夹紧方式用操作简单,通用性较强的移动压板来夹紧。分析比较上面三种方案:方案Ⅰ中的V型块定位造成过定位,而夹紧方式加大了设计量,装、取工件也不易。方案Ⅱ中的心轴夹紧、定位是不正确的,也端是不加工的,且定位与夹紧应分开,因夹紧会破坏定位。
通过比较分析只有方案Ⅲ满足要求,孔其加工与孔的轴线间有尺寸公差,选择小头孔为定位基准来设计镗模,从而保证其尺寸公差要求
5 铣槽夹具设计
5.1研究原始质料
利用本夹具主要用来粗、精铣20.5槽,该槽对孔的中心线要满足对称度要求以及其槽两边的平行度要求。在铣此槽时,为了保证技术要求,最关键是找到定位基准。同时,应考虑如何提高劳动生产率和降低劳动强度。
5.2定位基准的选择
由零件图可知:在对槽进行加工前,底平面进行了粗、精铣加工,孔进行了钻、扩、铰加工,进行了粗、精镗加工。因此,定位、夹紧方案有:
方案Ⅰ:选底平面、工艺孔和大头孔定位,即一面、心轴和棱形销定位,夹紧方式选用螺母在心轴上夹紧。
方案Ⅱ:选一面两销定位方式,工艺孔用短圆柱销,用棱形销定位,夹紧方式用操作简单,通用性较强的移动压板来夹紧。
分析比较上面二种方案:方案Ⅰ中的心轴夹紧、定位是不正确的,孔端是不加工的,且定位与夹紧应分开,因夹紧会破坏定位。
通过比较分析只有方案Ⅱ满足要求,孔其加工与孔的轴线间有尺寸公差,选择小头孔和大头孔来定位,从而保证其尺寸公差要求。
铣该槽时其对孔的中心线有对称度以及槽两边的平行度要求。为了使定位误差达到要求的范围之内,采用一面两销的定位方式,这种定位在结构上简单易操作。一面即为拨叉底平面;两销为的短圆柱销和的棱形销。
6 钻孔夹具设计
6.1研究原始质料
利用本夹具主要用来钻圆周面上孔,加工时要满足粗糙度要求。为了保证技术要求,最关键是找到定位基准。同时,应考虑如何提高劳动生产率和降低劳动强度。
6.2定位基准的选择
由零件图可知:在对槽进行加工前,底平面进行了粗、精铣加工,孔进行了钻、扩、铰加工,进行了粗、精镗加工。因此,定位、夹紧方案有:
方案Ⅰ:选底平面、工艺孔和大头孔定位,即一面、心轴和棱形销定位,夹紧方式选用螺母在心轴上夹紧。该心轴需要在上面钻孔,以便刀具能加工工件上的小孔。
方案Ⅱ:选一面两销定位方式,工艺孔用短圆柱销,用棱形销定位,夹紧方式用操作简单,通用性较强的移动压板来夹紧。
分析比较上面二种方案:方案Ⅰ中的心轴夹紧、定位是不正确的,孔端是不加工的,且定位与夹紧应分开,因夹紧会破坏定位。心轴上的开孔也不利于排销。
通过比较分析只有方案Ⅱ满足要求,孔其加工与孔的轴线间有尺寸公差,选择小头孔和大头孔来定位,从而保证其尺寸公差要求。
图中对孔的的加工没有位置公差要求,所以我们选择底平面和两孔为定位基准来设计钻模,从而满足孔的加工要求。工件定位用底面和两孔定位限制5个自由度。
参考文献
[1] 杨叔子,机械加工工艺师手册[M],北京:机械工业出版社,2004。
[2] 上海金属切削技术协会,金属切削手册[M],上海:上海科学技术出版社,2004。
[3] 李洪,机械加工工艺手册[M],北京:机械工业出版社,1990。
[4] 方昆凡,公差与配合手册[M],北京:机械工业出版社,1999。
[5] 王光斗,王春福,机床夹具设计手册[M],上海科学技术出版社,2000。
[6] 东北重型机械学院等,机床夹具设计手册[M],上海:上海科学技术出版社,1979。
[7] 吴宗泽,机械设计实用手册[M],北京:化学工业出版社,2000。
[8] 刘文剑,曹天河,赵维,夹具工程师手册[M],哈尔滨:黑龙江科学技术出版社,1987。
[9] 上海金属切削技术协会,金属切削手册[M],上海:上海科学技术出版社,1984。
[10] 周永强,高等学校毕业设计指导[M],北京:中国建材工业出版社,2002。
[11] 黄如林,切削加工简明实用手册[M],北京:化学工业出版社,2004。
[12] 余光国,马俊,张兴发,机床夹具设计[M],重庆:重庆大学出版社,1995。
[13] 东北重型机械学院,洛阳农业机械学院,长春汽车厂工人大学,机床夹具设计手册[M],上海:上海科学技术出版社,1980。
[14] 李庆寿,机械制造工艺装备设计适用手册[M],银州:宁夏人民出版社,1991。
[15] 廖念钊,莫雨松,李硕根,互换性与技术测量[M],中国计量出版社,2000:9~19。
[16] 乐兑谦,金属切削刀具,机械工业出版社,2005:4~17。
[17] 王先逵,机械机械制造工艺学,机械工业出版社,2006。
[18] Machine Tools N.chernor 1984.[19] Machine Tool Metalworking John L.Feirer 1973.[20] Handbook of Machine Tools Manfred weck 1984 .
