板框压滤机的设计【10张CAD图纸+毕业论文】

板框压滤机的设计

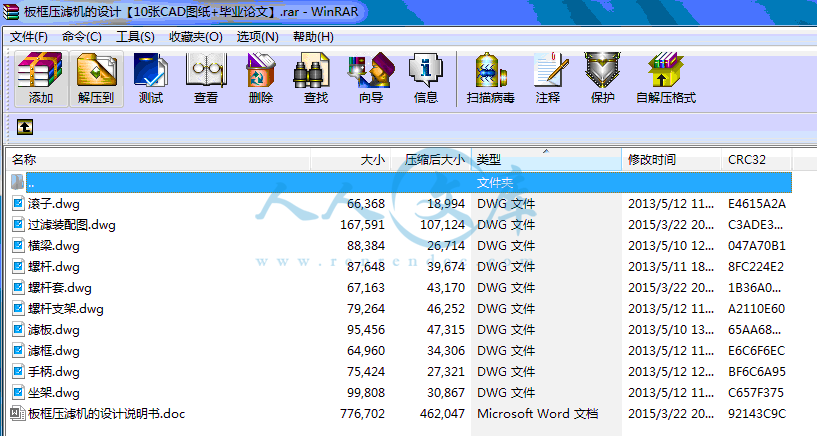

33页 8200字数+说明书+10张CAD图纸【详情如下】

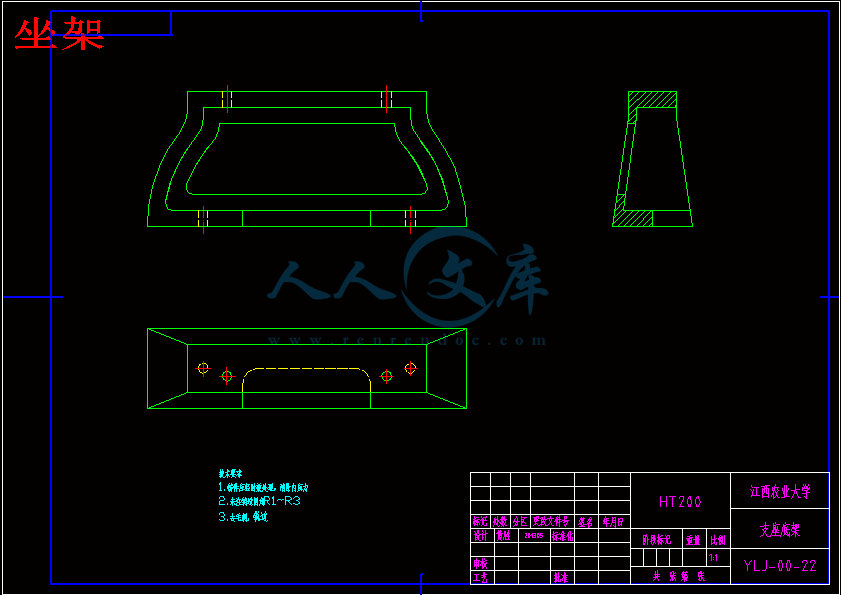

坐架.dwg

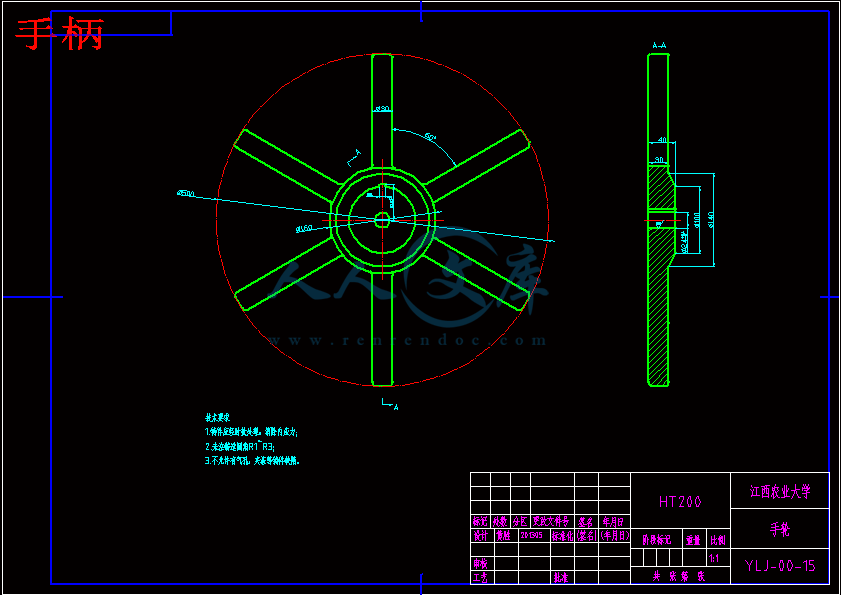

手柄.dwg

板框压滤机的设计说明书.doc

横梁.dwg

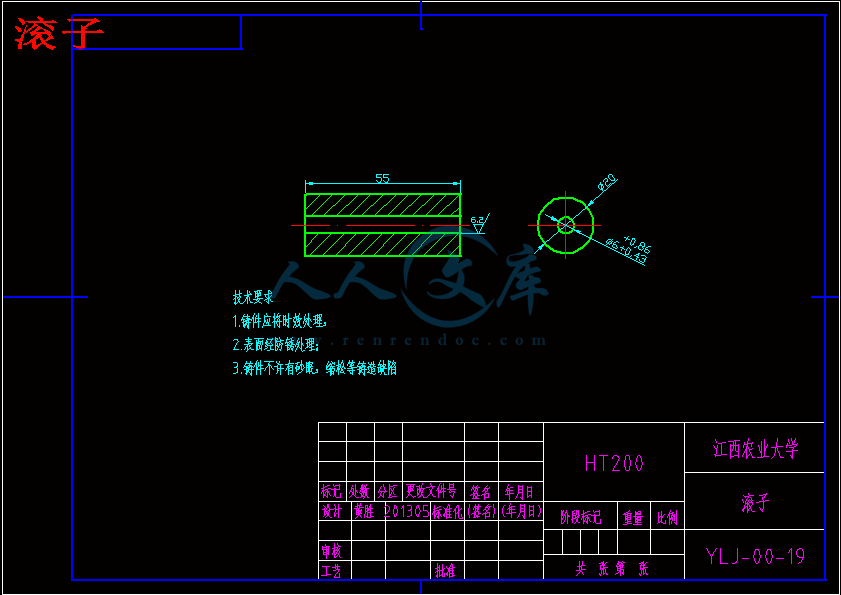

滚子.dwg

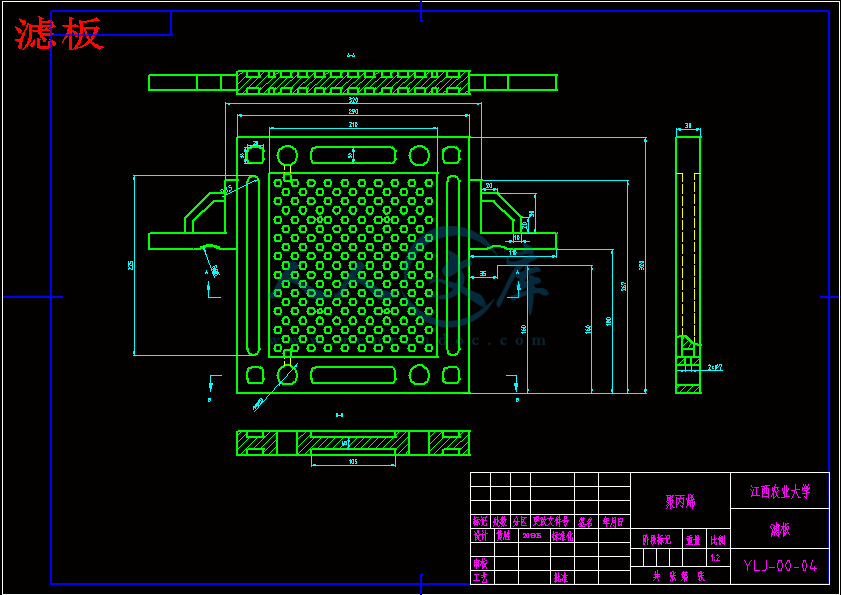

滤板.dwg

滤框.dwg

螺杆.dwg

螺杆套.dwg

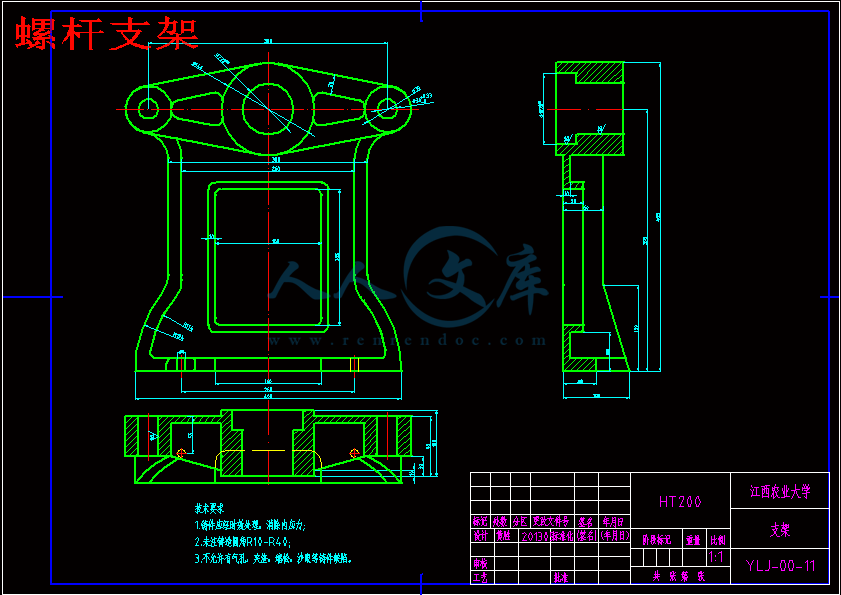

螺杆支架.dwg

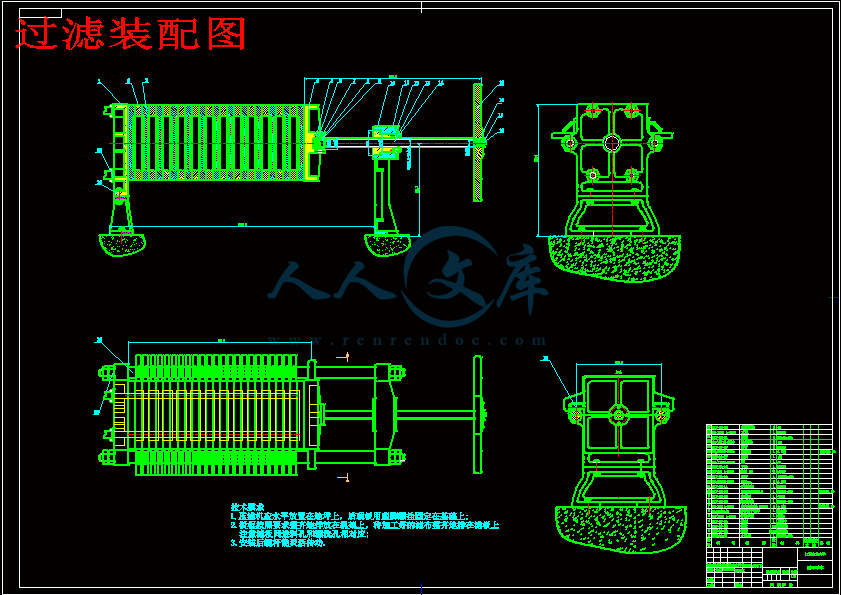

过滤装配图.dwg

摘要

过滤机是利用多孔性过滤介质，截留液体与固体颗粒混合物中的固体颗粒，而实现固、液分离的设备。过滤机广泛应用于化工、石油、制药、轻工、食品、选矿、煤炭和水处理等部门。目前，我国现有几百家大型过滤机生产厂家。为了适应各行业发展及要求市面上已经出现各种不同的型号及方式的过滤机。按获得过滤推动力的方法不同，分为重力过滤器、真空过滤机和加压过滤机三类。按压紧方式板框压滤机有手动压紧、机械压紧和液压压紧三种形式。正在发展的新型过滤设备有：机械力压榨过滤设备；能实现无滤渣层过滤的动态过滤机；洗选煤炭污水处理、化工和石油工业用的大型过滤设备。此次设计的过滤机为手动板框过机。它的优点是结构简单、制造容易、过滤面积大而占地面积小、操作压力高、对各种物料的适用能力强，主要应用与小型企业小批量生产

关键词：过滤机

过滤面积

滤板

滤框

螺杆

Abstract

Filter is the use of porous filter medium, retain the mixture of liquid and solid particles, solid particles, and to achieve solid, liquid separation equipment. Filter is widely used in chemical, petroleum, pharmaceutical, light industry, food, mineral processing, coal and water treatment sectors. Currently, hundreds of our existing large filter manufacturers. To meet the requirements of the industry and the market has been the emergence of various different models and methods of filter .Be driven by different methods of filtration, divided into gravity filters, vacuum filters and pressure filter categories. Pressed mode frame filter press with manual compression, mechanical compression and hydraulic clamping three forms. Is developing a new type of filtration equipment: mechanical press filtration equipment; to achieve residue-free layer of filtering a dynamic filter; Coal washing waste water treatment, chemical and oil industry equipment used in large filtration. The design of the filter frame for the hand over machine. It has the advantage of simple structure, easy to filter area and small size, operating pressure is high, the application of the ability of various materials, mainly small-batch production and small business applications

Key Words:Filter

         Filter area

         Plates

         Filter box

         Screw

目录

绪论6

1  板框压滤机7

1.1  板框压滤机的起源及发展7

1.1.1  板框压滤机的起源7

1.1.2  板框压滤机的发展7

1.1.3  板框压滤机的发展趋向8

1.2  板框压滤机的简介及分类8

1.3  板框压滤机的结构8

1.4  板框压滤机的工作原理9

2.  板框压滤机的设计9

2.1  板框压滤机的过滤原理及特点9

2.1.1板框压滤机的结构9

2.1.2  板框压滤机的流程10

2.1.3  滤布的选型12

2.2  过滤机的参数12

2.3  滤板和滤框的设计以及强度计算13

2.3.1  板框和滤板材料选择13

2.3.2  滤板的强度计算15

2.3.3  滤框的强度计算17

2.4  螺杆的设计及计算18

2.4.1  螺杆螺纹类型的选择18

2.4.2  选取螺杆材料18

2.4.3  确定螺杆直径18

2.4.4  自锁验算19

2.4.5  稳定性计算19

2.4.6  校核螺纹牙强度20

2.5  横梁设计21

2.6  压紧板设计22

2.6.1  轴承的选择22

2.7  支座组件23

2.7.1   螺栓的校核24

2.8  操纵阀组件设计24

2.8.1  螺杆套筒剪切力校核24

2.8.2  手轮与螺杆联接25

2.9  安装及调试25

板框压滤机的操作规程25

板框压滤机的保养维护27

参 考 文 献28

致  谢28

1.2  板框压滤机的简介及分类

压滤机科技名词定义，中文名称：压滤机,英文名称：pressure filter 定义：在过滤介质一侧施加机械力实现过滤的机械。压滤机在18世纪初就应用于化工生产，至今仍广泛应用于化工、制药、冶金、染料、食品、酿造、陶瓷以及环保等行业。压滤机由多块滤板和滤框叠合组成滤室，并以压力为过滤推动力的压滤机。压滤机为间歇操作，有板框压滤机、厢式压滤机和立式压滤机3类。过滤板具有性能稳定、操作方便、安全、省力，金属和塑钢滤板精铸成型，耐高温、高压、经久耐用。在这里我以板框压滤机为例子做下面的介绍

1.3  板框压滤机的结构

板框压滤机有送料系统，过滤系统和管路系统组成

1.送料系统包括电机，底座，联轴器和泵组成

2.过滤系统主要由止推板（固定滤板）、压紧板（活动滤板）、过滤器组件（滤板和滤框）、横梁、过滤介质（滤布或滤纸）、压紧装置、支座组件等组成（参见附图）操纵阀组件：密封圈组件、螺杆套筒、螺杆套手轮支架、手轮部件、螺帽等组成

3.管路系统有法兰盘和不锈钢钢管组成

1.4  板框压滤机的工作原理

压滤机的工作原理是利用压力泵，降浆液压入相临两滤板形成的密闭滤室中，使滤布两边形成压力差，从而实现固液分离。压滤机一般出头板、尾板、滤板、液压缸、主梁、传动及拉杆装置等部分组成。液压缸活塞推动头板，使滤板压紧相临的滤板形成滤室：出料浆泵将浆液送人滤室，水透过滤布经排水管排除，固体物质在滤室形成滤饼，当浆液充满滤室后，用高压泵继续对浆液进行加压过滤，使固液在滤室分离。

2.  板框压滤机的设计

2.1  板框压滤机的过滤原理及特点

  板框压滤机由多块滤板、滤框按次序排列在止推板和压紧板之间，其间夹着过滤介质。当压紧板被向前推时，被压紧的滤板和滤框形成一个个滤室，在进料泵压力的推动下，物料从止推板上的进料孔进入各个滤室，固体颗粒因粒径大于过滤介质的孔隙而被截留在室内，形成滤饼层，滤液则透过滤饼和过滤介质由出液孔排出机外。

2.1.1板框压滤机的结构

   板框过滤滤机由多块滤板和滤框交替排列组成，滤板和滤框的数量视生产能力和滤浆的情况可以增减，其结构如图一所示。

板框压滤机的保养维护

为了更好的利用和管理板框压滤机，提高产品质量，延长设备寿命，日常维护和保养板框压滤机是一个必不可少的环节，因此需做好以下几点：     1、经常检查板框压滤机的各连接部件有无松动，应及时紧固调整。

2、要经常清洗、更换板框压滤机的滤布，工作完毕时应及时清理残渣，

不能在板框上干结成块，以防止再次使用时漏料。经常清理水条和排水孔，保持畅通。

3、要经常更换板框压滤机的机油，对于转动部件要保持良好的润滑。

4、压滤机长期不用应上油封存，板框应平整地堆放在通风干燥的库房，堆放高度不超过2m，以防止弯曲变形。

参 考 文 献

[1] 何铭新 钱可强主编 机械制图，第五版，高等教育出版社

[2] 杨明忠 朱家诚主编,机械设计.武汉理工大学出版社

[3] 机械设计手册（下）.第二版，石油化工出版社

[4] 刘鸿文主编,材料力学第四版. 高等教育出版社

[5] 使用机械设计手册（上，下），中国农业机械出版社

[6] 机械工程师手册(上).机械工业出版社

[7] 吴尚斌编著,公差配合使用技术手册.辽宁科学技术出版社

[8] 农业机械设计手册(上).机械工业出版社

[9] 无锡轻院、天津轻院合编,食品工艺学(上).轻工出版社
