JBT62轴流式通风机总体方案和通风机总体结构设计

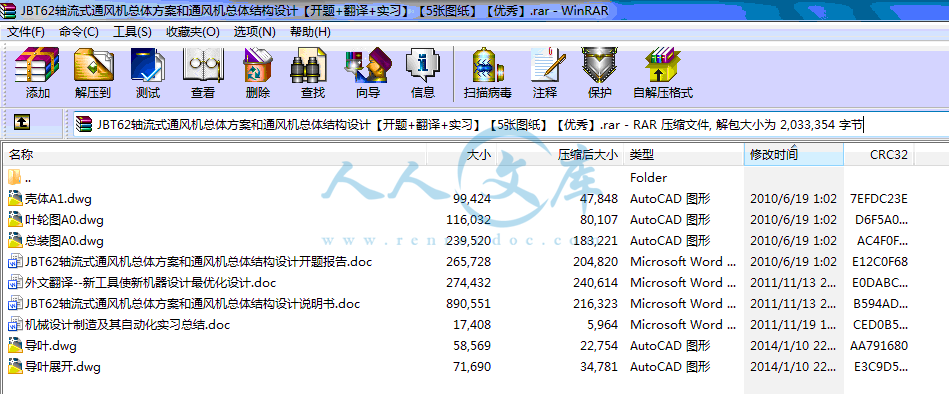

53页 14000字数+说明书+外文翻译+开题报告+实习总结+5张CAD图纸【详情如下】

JBT62轴流式通风机总体方案和通风机总体结构设计开题报告.doc

JBT62轴流式通风机总体方案和通风机总体结构设计说明书.doc

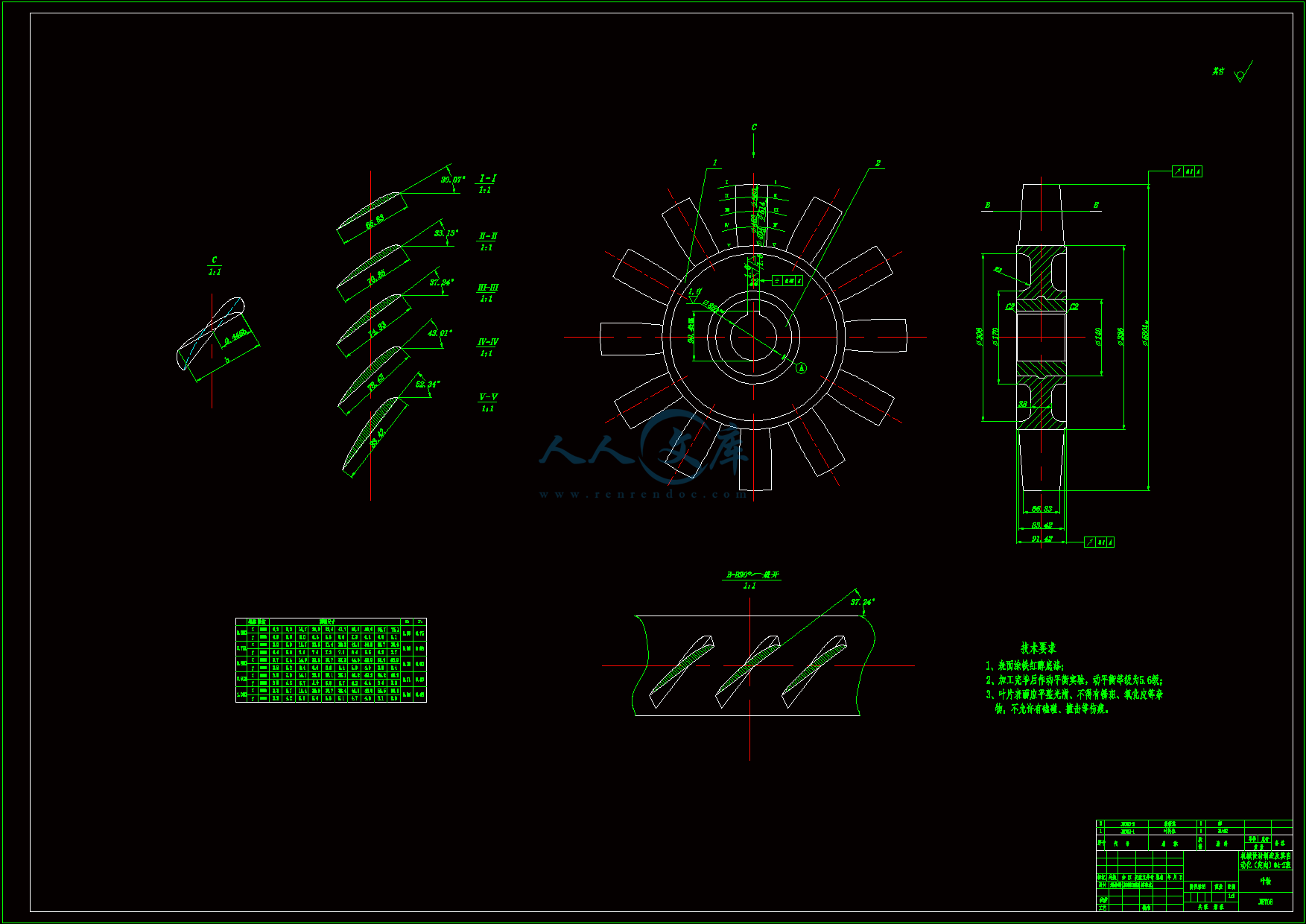

叶轮图A0.dwg

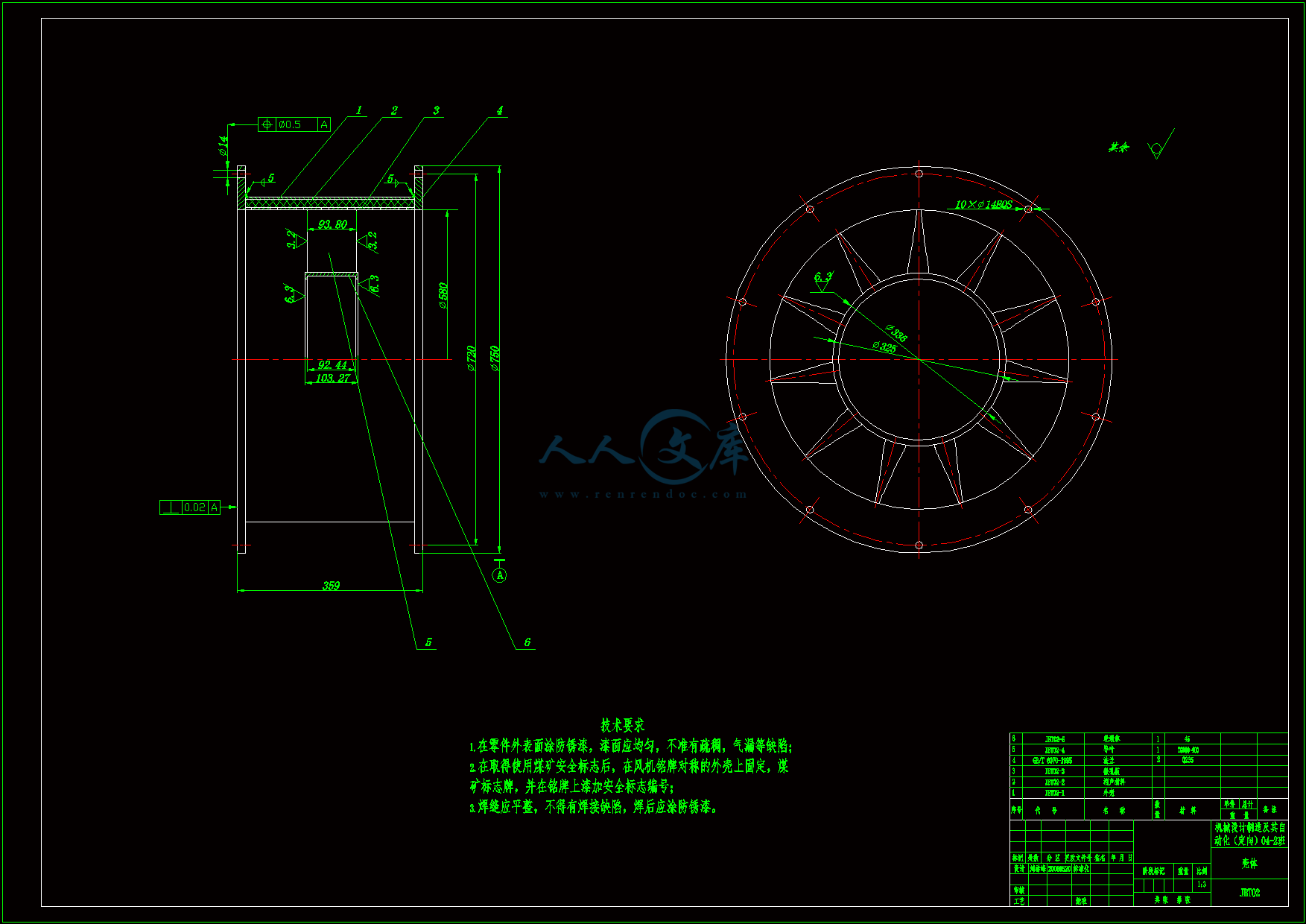

壳体A1.dwg

外文翻译--新工具使新机器设计最优化设计.doc

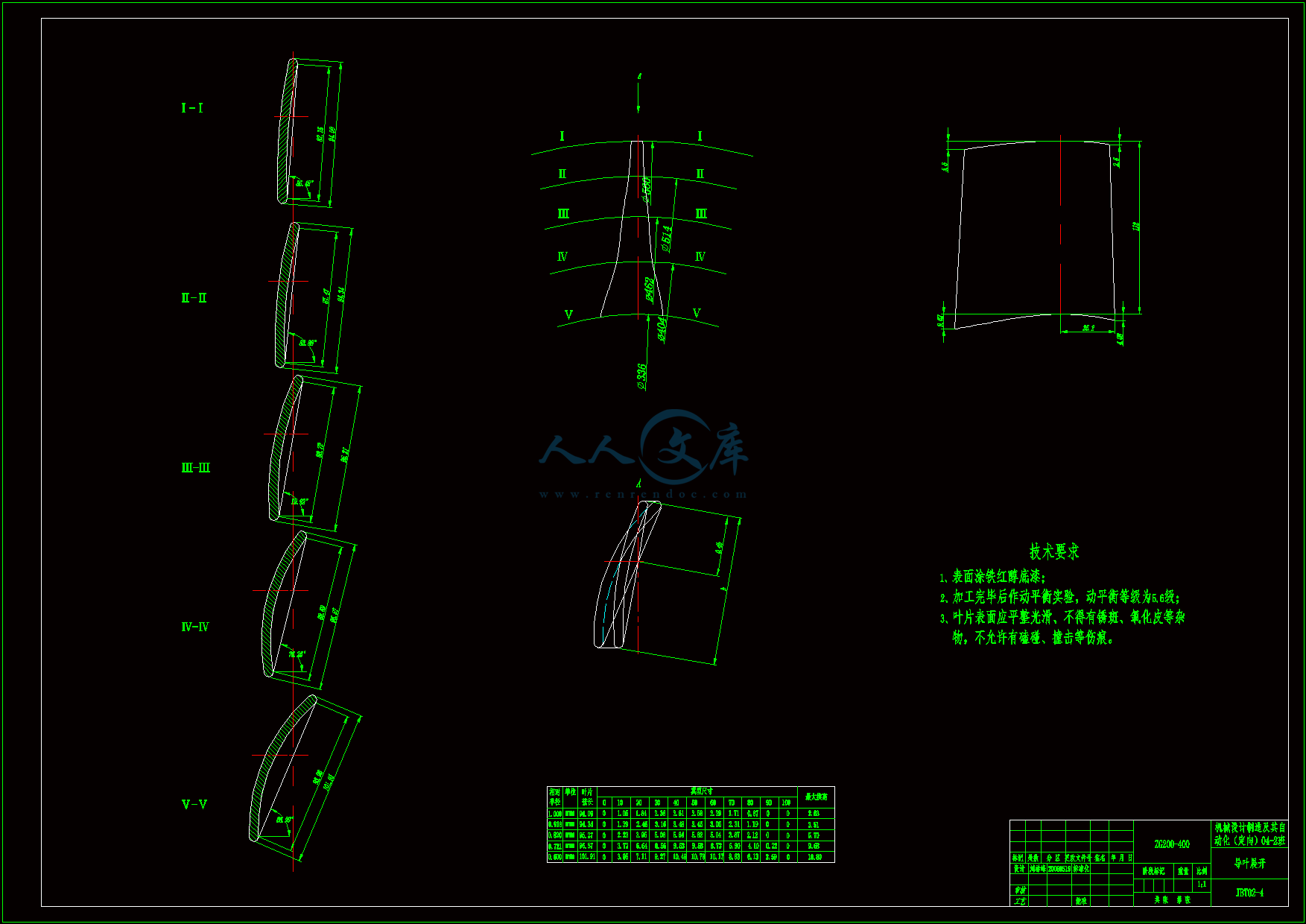

导叶.dwg

导叶展开.dwg

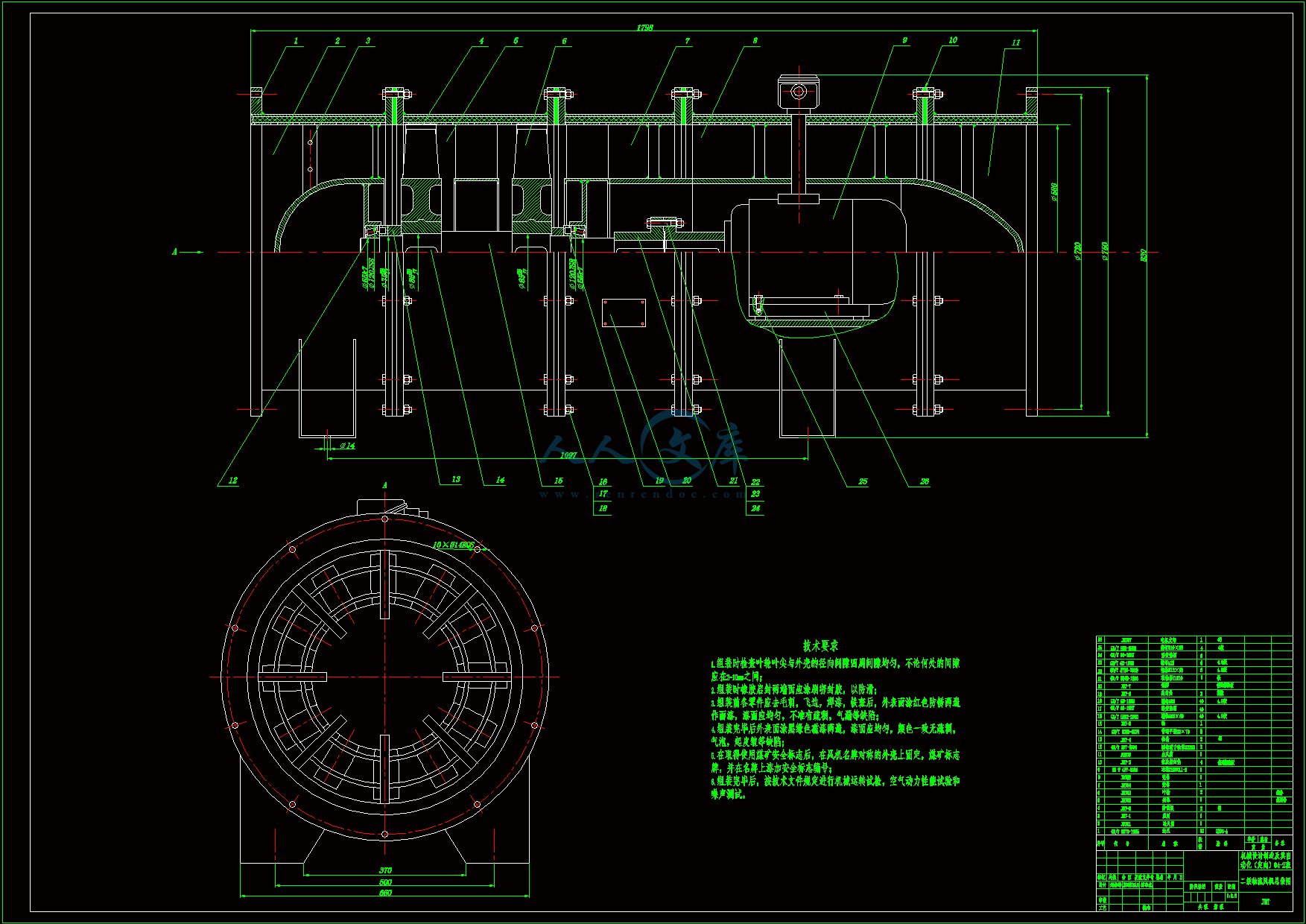

总装图A0.dwg

机械设计制造及其自动化实习总结.doc

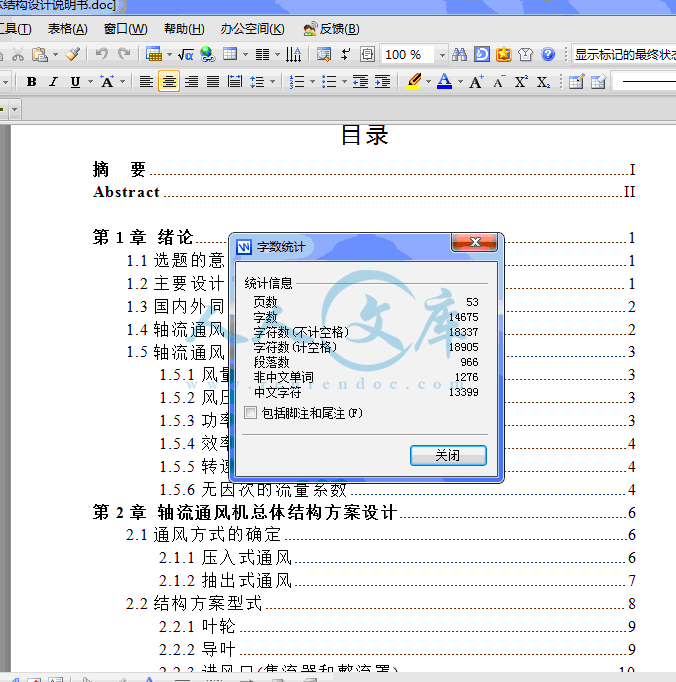

目录

摘  要I

AbstractII

第1章 绪论1

1.1选题的意义1

1.2主要设计内容1

1.3国内外同类设备发展状况2

1.4轴流通风机的工作原理2

1.5轴流通风机主要工作参数3

1.5.1风量3

1.5.2风压3

1.5.3功率3

1.5.4效率4

1.5.5转速4

1.5.6无因次的流量系数4

第2章 轴流通风机总体结构方案设计6

2.1通风方式的确定6

2.1.1压入式通风6

2.1.2抽出式通风7

2.2结构方案型式8

2.2.1叶轮9

2.2.2导叶9

2.2.3进风口(集流器和整流罩)10

2.2.4扩散器10

2.2.5外壳10

2.2.6轴11

2.3通风机结构形式的确定11

2.3.1确定通风机的转速n11

2.3.2确定通风机的级型式11

2.3.3确定通风机各级风压比11

2.3.4叶顶圆周速度ut和叶轮直径D 的选择计算12

2.4计算电动机功率并选择电机型号13

第3章 主要部件的设计计算15

3.1叶轮参数的设计计算15

3.1.1流量系数和全压系数的确定15

3.1.2轮毂比和轮毂直径的确定15

3.1.3轮毂比检验16

3.1.4叶片翼型参数的计算18

3.2叶片翼型的选择21

3.2.1 LS翼型坐标22

3.2.2叶片的绘制22

3.3导轮参数的设计计算23

3.3.1导轮参数的计算23

3.3.2导流器叶片几何尺寸的计算25

3.4导叶翼型的选择25

3.4.1 圆弧板翼型25

3.4.2叶片的绘制26

第4章 结构部件的设计计算27

4.1集流器的设计27

4.2流线罩的设计27

4.3扩散器的设计28

4.4轴流通风机轴向间隙的确定30

4.5轴流通风机径向间隙的确定31

4.6轴承的选择32

4.7联轴器的选择33

4.8风筒的选择34

4.8.1风筒选用要求34

4.8.2局部通风机的风筒选型34

4.9噪音的处理34

第5章 主要零部件强度计算36

5.1叶轮强度计算36

5.2键的校核38

5.2.1 键的基本尺寸38

5.2.2 键的校核38

5.3轴的校核39

第6章 通风机的安装维护和保养41

6.1通风机安装方法41

6.2通风机的拆卸41

6.3通风机的维护41

6.3.1叶轮的检修42

6.3.2主轴的检修42

6.3.3转子的检查43

6.3.4机壳漏气的检修43

6.3.5轴承的检修43

结论45

致谢46

参考文献47

摘  要

在矿井掘进巷道时,为了供给工作人员呼吸新鲜空气,稀释掘进工作面的瓦斯及产生的有害气体,矿尘,创造良好工作条件,必须对掘进工作面进行通风。目前对掘进工作面进行通风的主要设备为JBT系列轴流式通风机。本次设计的内容是对JBT62轴流式通风机总体方案和通风机总体结构设计,机械传动部分设计,对轴流风机工作原理,主要工况参数的意义的掌握。具体内容包括:通风方式的选择,总体结构方案的确定,轴的设计和校核计算,叶轮的设计和校核计算,导叶的设计计算,疏流罩、扩散器和集流器的设计和选择,壳体的设计,通风机消声装置的设计,电机的选择和固定方式的设计,联轴器、键和法兰等零件的选型校核。   轴流风机又叫局部通风机,是工矿企业常用的一种风机,安不同于一般的风机它的电机和风叶都在一个圆筒里,外形就是一个筒形,用于局部通风,安装方便,通风换气效果明显,使用安全,可以接风筒把风送到指定的区域。轴流,就是与风叶的轴同方向的气流(即风的流向和轴平行),如电风扇,空调外机风扇就是轴流方式。风流从集风器沿轴向进入,通过原动机驱动叶轮旋转,使风流获得能量后流入导叶。由于导叶是静止的,其作用是改变风流方向.并使风流的部分动能转换为压能。最后,风流通过扩散风筒进一步降低流速,将轴向风流的动能转换为静压能沿轴向排出。

1.5轴流通风机主要工作参数

   风机的性能参数主要有流量、压力、功率,效率和转速。另外,噪声和振动的大小也是主要的风机设计指标。

    1.5.1风量

   风量指通风机在单位时间内所输送的气体体积。风机说明书中的风量与风压, 一般均指标准气态下(即大气压力为760mmHg, 温度为, 湿度为, 密度为1.2kg/m3)的数值。风量单位常用的有m3/s, m3/min, m3/h。

    1.5.2风压

   风机风压系指全压H, 单位为Pa, 它是单位体积的气体流过风机叶轮时所获得的能量增量。它等于风机的静压与动压之和。一般通风机在较高效率范围内工作时, 其动压约占全压的10~20% 左右。

    1.5.3功率

   功率是指单位时间内所做的功, 单位 kW(千瓦)。风机的功率可分为:

   全压有效功率─指单位时间内通过风机的空气所获得的实际能量, 它是风机的输出功率, 也称为空气功率。

   静压有效功率─指单位时间内通过风机的空气所获得的静压能量。它是全压有效功率的一部分。

   轴功率─电动机传递给风机转轴上的功率。也就是风机的输入功率。

   电机功率─考虑了传动机械效率和电机容量安全系数后, 电动机的功率。

    1.5.4效率

   效率: 表明风机将输入功率转化为输出功率的程度。分为全压效率(也称为空气效率或总效率)和静压效率。

    1.5.5转速

   转速系指风机叶轮每分钟的转数, 单位为rad/min。风机转速改变时, 风机的流量、风压和轴功率都将随之改变。

    1.5.6无因次的流量系数

   风机性能也可用无因次的流量系数, 压力系数和功率系数来表示。这些无因次性能参数(也称无因次系数)的换算公式是由相似理论推导出来的。同一类型的风机相似(包括几何相似, 运动相似和动力相似), 因此, 同一类型风机的无因次性能参数相等。即

内容简介:
本科毕业设计开题报告 题 目: JBT62轴流式通风机结构设计 院 (系): 机械工程学院 班 级: 机电04-2班 姓 名: 刘希峰 学 号: 0403060210 指导教师: 韩建勇 教师职称: 教授 黑龙江科技学院本科毕业设计开题报告题 目JBT62轴流式通风机结构设计来源工程实际1、研究目的和意义在矿井生产过程中,为了准备新水平,新采区和采煤工作面,都必须掘进大量的巷道。在掘进巷道时,为了供给工作人员呼吸新鲜空气,稀释掘进工作面的瓦斯及产生的有害气体,矿尘,并创造良好的气候条件,必须对掘进工作面进行通风。2、国内外发展情况当前世界先进工业国家风机产品开发的主要特点是:1.以节能、节约资源为核心,提高单件效率和耐久性,进而提高整个系统的效率。2.加强系统的自动化、事故警报系统的研制,节省维护、监控方面的人力。3.为提高竞争能力,力求包括附属部件在内的产品标准化和组合化。4.进一步加强了对低噪声、低振动技术的研究。5.不断针对新的需要,开发新的产品。6.在工艺上引进柔性制造系统,最大限度地提高产品生产的自动化程度12。风机产品大多根据用户需要有不同特性要求,多属小批量生产,特别是一些大型风机产品甚至是单件小批生产,对工艺要求复杂。目前国内生产自动化程度很低,而国外通过研制和采用柔性制造系统,提高了生产的自动化程度。以美国为例,中小风机的生产已全部通过自动线完成,从工艺角度提高了产品质量,降低了产品成本8。从产品品种看,发达国家中小型通风机的生产数量和我国大致相当甚至低于我国,但离心、轴流风机的产量约为我国的2倍从85-94年的情况看,离心及轴流风机产量我国为537台,日本为2364台,日本是我国的5倍多,离心风机我国为9980台,而日本高达176911台,是我国的17.7倍。与95年情况对比,我国与之的差距在缩小13。3、研究/设计的目标设计流量Q=5.6m3/s ,全压H=3100pa,效率85%。适合煤矿掘进工作面用的轴流风机。设计的主要内容:JBT62轴流式通风机总体方案设计,叶轮的设计,壳体、集流器、疏流罩、扩散器 、校核计算、外文翻译等。4、设计方案(研究/设计方法、理论分析、计算、实验方法和步骤等)为了适应掘进工作面和巷道狭窄的工况条件,应采用结构紧凑的轴流风机,为了便于拆卸、安装、应设计成多段壳体。风机采用一个电动机驱动二级叶轮的驱动方式,可以减小风机的体积,节约成本。步骤如下:1 电动机的选型,根据风量和全压计算出电动机功率选择电动机型号。2 风机主要结构形式的确定,根据工况和通风要求选定风机结构。3 风机叶轮、导轮的设计,采用相似原理设计风机叶轮。4 风机集流器、扩散器、轴的设计,根据工作条件和强度要求设计主要部件。5 主要零部件的强度校核,确定设计的合理性。风机机构图如下:方案简图1-轴;2-壳体;3-中导轮;4-后导轮;5-扩散器;6-叶片;7-叶轮;8集流器;9-流线题5、方案的可行性分析风机采用多段壳体设计,满足了采掘面狭小的工作条件,同时便于运输和安装,适合采掘工作面的变化,安装了消声装置,降低了对环境噪声的污染,采用防爆电机,提高了设备的安全性。6、该设计的创新之处风机是一个较强的噪声源。风机在运转中产生的噪声常常成为影响工人健康和干扰环境的祸源。特别是邻近生活区的风机,其进风口和出风口所辐射的空气动力性噪声,更是污染环境的主要因素,形成公害,风机噪音是近年来我国工业部门治理噪声污染的主要对象之一6。本设计在风机上安装了消声装置,有效的降低了风机的噪音,可以减少噪声对人们的听觉、视觉、神经系统、心血管系统、消化系统和内分泌系统的严重危害。7、设计产品的主要用途和应用领域 轴流式风机风压一般在450N/平方米4500N/平方米之间,是主要用来抽吸、输送、提高流体能量的一种机械,主要应用在矿井、隧道、船舰仓室的通风;纺织厂通风、工业作业场所的通风、降温;化工厂高温腐蚀气体的排放;热电厂锅炉的通风、引风;热电站、冶金、化工等冷却塔通风冷却;地下工程、地下发电厂通风;车间空调和原子防护设备的通风等方面。风机的应用非常广泛,简言之主要是用于辅助充分燃烧、通风、输送,几乎涉及国民经济各个领域13。8、时间进程 第 1 周 在学校图书馆查找资料 第 2 周 在鹤岗南山矿实习 第 3 周 在鹤岗南山矿实习第 4 周 整理资料,完成实习总结第 5 周 筹备资料,完成开题报告第 6 周 对轴流式通风机进行总体方案设计第 7 周 主要零部件进行设计第 8 周 主要零部件进行设计第 9 周 对所设计个部分零件进行校核第 10 周 画轴流式通风机总体装配图第 11 周 画轴流式通风机总体装配图第 12 周 画轴流式通风机各部分零件图第 13 周 画轴流式通风机各部分零件图第 14 周 进行外文参考文献的翻译第 15 周 整理说明书和图纸第 16 周 打印说明书和图纸第 17 周 准备答辩9、参考文献1 黄清,陈焕新. 用MATLAB处理通风机性能试验数据.风机技术 , 2005,(02) . 2 盛赛斌. 轴流式风机防堵转控制系统. 华东电力 , 1997,(06) 3 付怀波, 王秉恒. 提高对旋轴流式风机轴承寿命的探讨. 防爆电机 , 2004,(03) 4 杨红军. 风机紧固件的失效和控制措施. 风机技术 , 2005,(02) 5 刘敏. 矿用轴流通风机现场测试技术的研究. 流体机械 , 1996,(12) 6 张弛. 煤矿轴流式风机风井噪声控制方案探讨. 噪声与振动控制 , 1999,(04) 7 吴华淼. 动叶角度可调轴流式风机平衡重块的平衡原理. 华东电力 , 1982,(07) 8 赵艳志, 杜付.风机应用与节能分析. 发电设备 , 2006,(01) 9 苗继军. 变频器在轴流式风机中的应用. 山西煤炭 , 2006,(01) 10吕文灿. 轴流式风机空间流型分析与研究.工程热物理学报 , 1993,(02) 11 陈佐一,叶大均. 叶轮机械内部真实流动研究的某些进展.中国科学基金 , 1996,(02) 12 赵日春, 杨佳仁. 矿井通风机的现场技术改造. 风机技术 , 1997,(04)13 昌泽舟.轴流式通风机实用技术.机械工业出版社,200514 J.P.Van Doormal,G.G.Raithby. Enhancement of the SIMPLEmethod for predicting incompressible fluid flows.NumericalHeat Transfer, 1984, (7) :147-163 15 Korakianitis, T.P. On the Prediction of Unsteady Forces on Gas-Turbine Blades .Part 2:Viscous-Wake-Interaction and Axial-Gap Effects. ASME Paper 88-GT-90, June, 1988 16 Marizo Piller, Enrico Nobile, Thomas J. DNS study of turbulent transport at low Prandtl numbers in a channel flow .Journal of Fluid Mechanics, (458):419-441, 2002 指导教师意见教师签字:年 月 日开题答辩小组意见:组长签字: 成员签字:年 月 日毕业设计领导小组意见: 组长签字:年 月 日摘 要在矿井掘进巷道时,为了供给工作人员呼吸新鲜空气,稀释掘进工作面的瓦斯及产生的有害气体,矿尘,创造良好工作条件,必须对掘进工作面进行通风。目前对掘进工作面进行通风的主要设备为JBT系列轴流式通风机。本次设计的内容是对JBT62轴流式通风机总体方案和通风机总体结构设计,机械传动部分设计,对轴流风机工作原理,主要工况参数的意义的掌握。具体内容包括:通风方式的选择,总体结构方案的确定,轴的设计和校核计算,叶轮的设计和校核计算,导叶的设计计算,疏流罩、扩散器和集流器的设计和选择,壳体的设计,通风机消声装置的设计,电机的选择和固定方式的设计,联轴器、键和法兰等零件的选型校核。关键词 轴流风机 局部通风设备 机械设计AbstractWhen mine pit tunneling tunnel, breathes the fresh air for the supplies staff, the noxious gas which the dilution tunneling working surfaces gas and produces, the mine dust, the creation good working condition, must carry on to the tunneling working surface ventilates. At present carries on the well ventilated major installation to the tunneling working surface is the JBT series axial flow type ventilator.This designs content is to the JBT62 axial fans flow type ventilator overall concept and the ventilator gross structure design, mechanical drive part design, to axial-flow fan principle of work, main operating mode parameter significance grasping. The actual content includes: Ventilates the way the choice, the gross structure plan determination, the axis design and the examination computation, impellers design examines and examines the computation, guide vanes design calculation, sparse class cover, diffuser and current collector design and choice, shells design, ventilator muffler design, electrical machinerys choice and fixed way design, components and so on shaft coupling, key and flange shaping examinations.Keywords Axial fans Local ventilation equipment Mechanical design目录摘 要IAbstractII第1章 绪论11.1选题的意义11.2主要设计内容11.3国内外同类设备发展状况21.4轴流通风机的工作原理21.5轴流通风机主要工作参数31.5.1风量31.5.2风压31.5.3功率31.5.4效率41.5.5转速41.5.6无因次的流量系数4第2章 轴流通风机总体结构方案设计62.1通风方式的确定62.1.1压入式通风62.1.2抽出式通风72.2结构方案型式82.2.1叶轮92.2.2导叶92.2.3进风口(集流器和整流罩)102.2.4扩散器102.2.5外壳102.2.6轴112.3通风机结构形式的确定112.3.1确定通风机的转速n112.3.2确定通风机的级型式112.3.3确定通风机各级风压比112.3.4叶顶圆周速度ut和叶轮直径D 的选择计算122.4计算电动机功率并选择电机型号13第3章 主要部件的设计计算153.1叶轮参数的设计计算153.1.1流量系数和全压系数的确定153.1.2轮毂比和轮毂直径的确定153.1.3轮毂比检验163.1.4叶片翼型参数的计算183.2叶片翼型的选择213.2.1 LS翼型坐标223.2.2叶片的绘制223.3导轮参数的设计计算233.3.1导轮参数的计算233.3.2导流器叶片几何尺寸的计算253.4导叶翼型的选择253.4.1 圆弧板翼型253.4.2叶片的绘制26第4章 结构部件的设计计算274.1集流器的设计274.2流线罩的设计274.3扩散器的设计284.4轴流通风机轴向间隙的确定304.5轴流通风机径向间隙的确定314.6轴承的选择324.7联轴器的选择334.8风筒的选择344.8.1风筒选用要求344.8.2局部通风机的风筒选型344.9噪音的处理34第5章 主要零部件强度计算365.1叶轮强度计算365.2键的校核385.2.1 键的基本尺寸385.2.2 键的校核385.3轴的校核39第6章 通风机的安装维护和保养416.1通风机安装方法416.2通风机的拆卸416.3通风机的维护416.3.1叶轮的检修426.3.2主轴的检修426.3.3转子的检查436.3.4机壳漏气的检修436.3.5轴承的检修43结论45致谢46参考文献47附录149附录25247第1章 绪论1.1选题的意义瓦斯事故历来是煤矿的主要安全事故,因此矿井要防止瓦斯事故的发生。中国矿山安全条例与安全规程规定:向井下供给新鲜风量一般每人不得少于4m3/min,在采掘工作面进风风流中氧气按体积计算不得低于,二氧化碳不得超过。矿井新建、扩建或生产时,都要掘进巷道,在掘进过程中,为了供给工作人员呼吸新鲜空气,稀释和排出自煤(岩)体涌出的有害气体、爆破产生的炮烟和矿尘,以及创造良好的气候条件,必须对掘进工作面进行通风。矿井采掘面通风可以保证人身安全和矿井的安全生产,因此矿井通风有着非常重要的意义。1.2主要设计内容本次设计的内容及工作量是确定JBT62轴流式通风机总体方案设计,总体结构及其组成,掌握轴流风机工作原理,主要工况参数的意义。完成主要机械部分设计。JBT62轴流式通风机过流部件由集流器,叶轮,导叶,扩散器等几部分组成。具体设计内容包括:拟定总体结构方案的确定,轴的设计计算,叶轮的设计计算,导叶的设计计算,疏流罩的设计计算,扩散器的设计计算,集流器的设计计算,壳体的设计,联轴器、法兰等零件的选型校核。保证设计参数流量达到Q=5.6m3/s、全压达到H=3100Pa、效率在以上。此外还包括设计说明书的编写,外文资料的翻译工作。图纸的绘制工作。包括:总体装配图 1张;叶轮零件图 1张;导叶零件图1张;壳体零件图1张;轴零件图1张。1.3国内外同类设备发展状况风机已有悠久的历史。中国在公元前许多年就已制造出简单的木制砻谷风车,它的作用原理与现代离心风机基本相同。1862年,英国的圭贝尔发明离心风机,其叶轮、机壳为同心圆型,机壳用砖制,木制叶轮采用后向直叶片,效率仅为40左右,主要用于矿山通风。1935年,德国首先采用轴流等压风机为锅炉通风和引风;1948年,丹麦制成运行中动叶可调的轴流风机;旋轴流风机、子午加速轴流风机、斜流风机和横流风机也都获得了发展。未来风机发展将进一步提高风机的气动效率、装置效率和使用效率,以降低电能消耗;用动叶可调的轴流风机代替大型离心风机;降低风机噪声;提高排烟、排尘风机叶轮和机壳的耐磨性;实现变转速调节和自动化调节。随着科学技术的不断发展,人们对风机使用的要求也愈来愈高,就目前国外风机技术发展趋势而言,将朝着风机容量不断增大、高效化、高速小型化和低噪音方向发展。高速小型化。各类风机采用三元流动叶轮后,在提高效率的同时,压力也可提高。所以在同等条件下,叶轮外径可减少1030,这样就取得缩小体积和减轻重量的明显效果。提高转速也是风机小型化的重要途径之一。 低噪声化。风机的噪声是工业生产中噪声污染源最主要来源之一。风机大型化和高速化使噪声问题更加突出。对低频噪声,风机主要通过改进风机结构设计,降低本体噪声,若达不到要求,可采取加装消声器等措施。综上所述,这些技术既是国外风机未来发展趋势,也是国内风机行业在技术方面的努力方向。1.4轴流通风机的工作原理轴流风机又叫局部通风机,是工矿企业常用的一种风机,安不同于一般的风机它的电机和风叶都在一个圆筒里,外形就是一个筒形,用于局部通风,安装方便,通风换气效果明显,使用安全,可以接风筒把风送到指定的区域。轴流,就是与风叶的轴同方向的气流(即风的流向和轴平行),如电风扇,空调外机风扇就是轴流方式。风流从集风器沿轴向进入,通过原动机驱动叶轮旋转,使风流获得能量后流入导叶。由于导叶是静止的,其作用是改变风流方向并使风流的部分动能转换为压能。最后,风流通过扩散风筒进一步降低流速,将轴向风流的动能转换为静压能沿轴向排出。1.5轴流通风机主要工作参数风机的性能参数主要有流量、压力、功率,效率和转速。另外,噪声和振动的大小也是主要的风机设计指标。1.5.1风量风量指通风机在单位时间内所输送的气体体积。风机说明书中的风量与风压, 一般均指标准气态下(即大气压力为760mmHg, 温度为, 湿度为, 密度为1.2kg/m3)的数值。风量单位常用的有m3/s, m3/min, m3/h。1.5.2风压风机风压系指全压H, 单位为Pa, 它是单位体积的气体流过风机叶轮时所获得的能量增量。它等于风机的静压与动压之和。一般通风机在较高效率范围内工作时, 其动压约占全压的1020% 左右。1.5.3功率功率是指单位时间内所做的功, 单位 kW(千瓦)。风机的功率可分为:全压有效功率指单位时间内通过风机的空气所获得的实际能量, 它是风机的输出功率, 也称为空气功率。静压有效功率指单位时间内通过风机的空气所获得的静压能量。它是全压有效功率的一部分。轴功率电动机传递给风机转轴上的功率。也就是风机的输入功率。电机功率考虑了传动机械效率和电机容量安全系数后, 电动机的功率。1.5.4效率效率: 表明风机将输入功率转化为输出功率的程度。分为全压效率(也称为空气效率或总效率)和静压效率。1.5.5转速转速系指风机叶轮每分钟的转数, 单位为rad/min。风机转速改变时, 风机的流量、风压和轴功率都将随之改变。1.5.6无因次的流量系数风机性能也可用无因次的流量系数, 压力系数和功率系数来表示。这些无因次性能参数(也称无因次系数)的换算公式是由相似理论推导出来的。同一类型的风机相似(包括几何相似, 运动相似和动力相似), 因此, 同一类型风机的无因次性能参数相等。即式中 、分别为流量系数、压力系数、功率系数,无因次;空气密度,kg/ m3;风机的叶轮外径,m;叶轮周边切线速度,m/s;风机的风压,Pa;风机的风量,m3/s。根据相似理论及上式无因次系数式,可得同类型风机性能的换算关系式为:式中分别为所要换算的两台风机的风量,m3/s;分别为所要换算的两台风机的风压,Pa;分别为所要换算的两台风机的功率,kW;分别为所要换算的两台风机的叶轮直经,m;分别为所要换算的两台风机的转速,rad/min;分别为所要换算的两台风机工作的空气密度,kg/ m3。上式可用于同类型风机中任意两台风机之间的性能参数换算,也可用于同台风机不同转速, 不同空气密度条件下的性能变化的分析。第2章 轴流通风机总体结构方案设计2.1通风方式的确定局部通风机是井下局部地点通风所用的通风设备。局部通风机通风是利用局部通风机作动力,用风筒导风把新鲜风流送入掘进工作面。局部通风机通风按其工作方式不同分为压入式、抽出式二种。2.1.1压入式通风压入式通风是把局部通风机和启动装置安装在离掘巷道口10m外的进风侧,局部通风机把新鲜风流经风筒压送到掘进工作面,污风沿巷道排出。工作面爆破后,烟尘充满迎头形成炮烟抛掷区。风流由风筒射出后,按紊动射流的特性使炮烟被卷吸到射出的风流中,二者掺混共同向前移动。用于以排出瓦斯为主的煤巷、半煤岩巷掘进通风。其机构如图2-1所示压入式通风的优点是局部通风机和启动装置都位于新鲜风流中,不易引起瓦斯和煤尘爆炸,安全性好;风筒出口风流的有效射程长,排烟能力强,工作面通风时间短;可用柔性风筒,其成本低、重量轻,便于运输,而抽出式通风的风筒承受负压作用,必须使用刚性或带刚性骨架的可伸缩风筒,成本高,重量大,运输不便。缺点是污风沿巷道排出,污染范围大;炮烟从掘进巷道排出的速度慢,需要的通风时间长。适用于以排出瓦斯为主的煤巷、半煤岩巷掘进通风。压入式通风的缺点是污风沿巷道排出,污染范围大;炮烟从掘进巷道排出的速度慢,需要的通风时间长。适用于以排出瓦斯为主的煤巷、半煤岩巷掘进通风。图2-1 压入式通风2.1.2抽出式通风抽出式通风是把局部通风机安装在离巷道口10m以外的回风侧。新鲜风流沿巷道流入,污风通过铁风筒由局部通风机排出。其机构如图2-2所示在瓦斯矿井中一般不使用抽出式通风。抽出式通风的优点是污风经风筒排出,掘进巷道中为新鲜风流,劳动卫生条件好;放炮时人员只需撤到安全距离即可,往返时间短;而且所需排烟的巷道长度为工作面至风筒吸入口的长度,故排烟时间短,有利于提高掘进速度。抽出式通风的缺点是风筒吸入口的有效吸程短,风筒吸风口距工作面距离过远则通风效果不好,过近则放炮时易崩坏风筒;因污风由局部通风机抽出,一旦局部通风机产生火花,将有引起瓦斯、煤尘爆炸的危险,安全性差。在瓦斯矿井中一般不使用抽出式通风。图2-2 抽出式通风从以上比较可以看出,两种通风方式各有利弊。但压入式通风安全可靠性较好,故在煤矿中得到广泛应用。考虑到本风机应用环境为矿井掘进段,瓦斯含量较高故采用压入式。2.2结构方案型式采用多段式壳体,即用径向剖分面将壳体垂直于轴线一段一段地分割开为多个部分。将风机叶轮、导叶轴等分别装各段壳体,然后用螺栓将这些零件紧固在一起。已知设计参数Q=5.6m3/s、全压达到H=3100Pa、效率在以上,以电机直接驱动,二级普通轴流的条件下,设计所需风机。一般的矿用轴流式风机主要气动部件有叶轮,前导叶,中导叶,后导叶,外壳,集流器,疏流罩以及出口处的扩散器组成轴流通风机采用如图2-3所示。2.2.1叶轮叶轮是风机的主要部件,决定着风机性能的主要因素是风机翼型,叶轮外径,外径对轮毂直径的比值和叶轮转速。适用于矿用风机的翼型有对称翼型,CLARK-Y翼型,LS翼型和RAF-6E等。叶轮外径和风机轴转速决定圆周速度,直接影响到风机全压。轮毂比与风机比转数有关。一般说来,轮毂比大时,轴向速度Ca增大,叶片数目z和叶片相对宽度b/l(b为弦长,l为叶展)也相应增大,风机的风压系数提高;反之。轮毂比小,多数取0.6,风压系数也较低。叶轮叶片安装角直接影响旋绕速度的增量,影响风机全压。通常,可在1045范围内调整。图2-3 风机方案简图1-轴;2-壳体;3-中导轮;4-后导轮;5-扩散器;6-叶片;7-叶轮;8集流器;9-流线体2.2.2导叶中导叶和后导叶后在多级轴流式风机叶轮级后设置。它的作用是将前级叶轮的流出气流方向,转为轴向流入后级叶轮。后导叶的作用是将最后一级叶轮的出流方向转为接近轴向流出。剩余的旋绕速度使气流不仅沿轴向,而且是沿螺线方向在扩散器中流动,有利于改善扩散器的工作。1导叶的形式 导叶多采用圆弧形叶片。现在也有采用机翼形叶片,中,后导叶还可以采用扭曲机翼形叶片。2导叶的数目(前导叶,中导叶,后导叶)应与叶轮叶片数互为质数,以避免气流通过时产生同期扰动。2.2.3进风口(集流器和整流罩)集流器是强力风机上的一个关键部件,它是用2mm厚的A3钢板,通过剪板、焊接、翻边制成。 由于其直径较大,板厚较薄,在翻边时容易起皱和出现裂纹,这是不允许的。 以前生产厂家做了一付工装,焊成喇叭口,将圆弧部分在工装上用手工一点一点敲成的。作用是使气流顺利地进入风机的环行入口信道,并在叶轮入口处,形成均匀的速度场。目前,矿用通风机集流器型线为圆弧形,疏流罩的型面为球面或椭球。2.2.4扩散器轴流通风机级的出口动压在全压中所占的比例比离心通风机大的多,这是因为轴流风机工作时,通风机级的出口气流轴向速度相当大,与之相对应的动压约占通风机全压的。为了减少轴流风机出口流速,提高静压,同时由于井下的空气潮湿有毒,所以作为扩散器口消声器的吸声材料应具有防潮,防腐和阻燃性质。此外由于通风机的出口处安装扩散器还可以显著降低通风机的排气噪音。一般由锥形筒芯和筒壳组成,装在风机出口侧。2.2.5外壳风机外壳呈圆筒形,重要的是叶轮外缘与外壳内表面的径向间隙应尽可能地减小。通常 径向间隙和叶片展长在0.010.06之间。2.2.6轴轴是传递机械能的重要零件,原动机的扭矩通过它传给叶轮。轴是风机转子的主要零件,轴上装有叶轮、轴套、轴承等零件。轴靠两端轴承支承,在通风机中作高速回转,因而轴要承载能力大、耐磨、耐腐蚀。轴的材料一般选用碳素钢或合金钢并经调质处理。2.3通风机结构形式的确定2.3.1确定通风机的转速n目前轴流通风机多由电动机直接驱动。对于异步电机,起转速可选为580、720、960、1450、及2950r/min。轴流通风机提高转速可以减少叶轮直径及机器尺寸,并有利于提高通风机的效率。但是转速的提高也受到一定的限制。如果提高转速使通风机的比转速增加,有可能得不到合理的通风机级数,而且增加了圆周速度,从而使通风机噪音增加。风机本设计中,考虑到交流电在矿井应用比较广泛,故采用异步电动机直接驱动方式,预选转速分别n=1450r/min和n=2950r/min。2.3.2确定通风机的级型式在二级轴流风机中,常用的级型式有R+R(叶轮级+叶轮级)的对旋轴流风机、R+S+R+S级(叶轮级+中导流级+叶轮级+后导流级)、以及P+R+S+R+S(前导流级+叶轮级+中导流级+叶轮级+后导流级)。考虑到掘进段工作空间相对狭小,所以本设计采用R+S+R+S级,可以减少风机的轴向尺寸。2.3.3确定通风机各级风压比风机的风压比是决定各级叶轮和导叶的主要参数之一。考虑到如果采用风压比为1:1,那么只需要单电机驱动,可以降低所设计通风机成本,还可以减小风机的体积,有利于在相对狭小的掘进工作面使用。2.3.4叶顶圆周速度ut和叶轮直径D 的选择计算圆周速度是轴流通风机设计中的重要参数之一。实践表明,提高轴流通风机的圆周速度,可以提高风机的全压。实验证实,叶轮叶顶圆周速度=m/s比较合适。但是圆周速度的提高,风机的噪音也将随之提高,因为通风机的旋转的噪音与成正比,而涡流噪音与成正比 13。叶轮直径是轴流通风机的一个重要结构参数,其大小直接影响通风机的性能和结构。常用的一种方法是根据大量试验研究现有通风机的统计资料。人们发现叶轮直径与全压、流量、及转速之间存在一定的关系,即与通风机的比转速存在一定的关系。分别计算各种预选方案中通风机的计算比转数,由比转数查得对应轴流风机的全压系数及全压效率。初步计算出不同方案通风机的叶轮直径,然后圆整为标准直径,在求出其叶顶圆周速度。具体计算结果列与表2-1。由表计算结果看出,当通风机转速n=1450r/min,=77,一般当100时,优先采用离心风机,所以不能满足要求。所以选择转速n=2950r/min,可以满足要求。表2-1 不同方案的计算结果n/(r/min)14502950备注/Pa1550155077157级型式R+S+R+SR+S+R+S0.35由级型式的范围0.85计算D/m0.556圆整D/m0.56按文献12/(m/s)86.502.4计算电动机功率并选择电机型号按下式计算电动机功率为kW kW式中电动机功率储备系数,对于轴流风机,一般。根据计算功率和风机使用环境的要求,选择电机型号YB200L1-2,其机构如图2-4所示YB20L1-2隔爆型三相异步电动机技术数据:额定功率=30kW满载时额定电流=56.9A满载时额定转速=2950r/min满载时效率=90%满载时功率因数cos=0.89堵转转矩/额定转矩=2N.m堵转电流/额定电流=7A最大转矩/额定转矩=2.2N.m重量=290kg图2-4 YB200L1-2电机示意图第3章 主要部件的设计计算3.1叶轮参数的设计计算3.1.1流量系数和全压系数的确定叶轮是通风最主要的部件,其主要作用是把原动机的能量传递给流体。叶轮常用铸铝合金、钢板焊接或其他材料制成。叶片的空气动力计算,是在满足流量和全压的条件下,为获得高效率低噪音而进行的叶片集合尺寸的计算。为此,把整个叶片分成若干个计算截面,然后通过计算得出个基元截面所采用翼型的叶片宽度及安装角。二级轴流风机的风压比为1:1,所以第一级叶轮和第二级叶轮参数相同。故不需要分别计算。以第一级叶轮计算为例,设计计算步骤如下:计算流量系数:0.263计算全压系数:=0.3453.1.2轮毂比和轮毂直径的确定轮毂比由文献13 ,当通风机的比转数=157时,可选用=0.6。按表3-1, 可见,当=0.345时,=0.50.6,取=0.6是合适的。由此得到叶轮轮毂直径为:d=D=0.60.56m=0.336m表3-1 不同全压系数时所推荐采用的轮毂比0.202.0.40.40.350.450.50.60.60.73.1.3轮毂比检验为了判断叶轮叶片根部和后导流器根部是否会发生气流分离,应验算是否所取的轮毂比;求得通风机的轴向速度为:=m/s= 35.53m/s则得到通风机的无因次轴向速度为:= /=35.53/0.85=0.411由表2-1的计算结果得到通风机的全压效率=0.85,则通风机的理论全压系数为:=0.345/.86=0.406最佳计算参数,由文献13 ,查得=0.2。根据表3-2,可以计算出二级R+S+R+S级型式通风机叶轮的计算函数为:表3-2 不同通风机级型式的与计算公式级型式函数RR+SP+RP+R+S;可以计算叶轮的最小允许轮毂比为:=1/=1/2.531=0.395由于所决定的轮毂比=0.6,所以在叶轮叶片根部不会产生气流分离。对于导流器,可计算函数为:=可以得到导流器的最小允许轮毂比为:由于所决定的轮毂比=0.5,所以在后导流器叶片根部也不会产生气流分离。3.1.4叶片翼型参数的计算1. 确定计算截面将整个叶片分成5个计算截面,其中相对平均半径为2. 各计算截面叶片环的气流参数和空气动力负荷系数计算叶片各参数计算结果列于3-3。从表中可以看出,各计算截面的叶栅稠度均未超过1.0,所以按孤立翼型设计是合适的。表3-3 叶轮气流参数和几何尺寸计算表项目及公式单位计算截面备注12345m0.1680.2020.2310.2570.28D=0.56m0.60.7210.820.9181.0m为叶轮半径m/s51.9062.4072.3679.3986.50n=2950r/minm/s29.2824.3521.2919.1517.57等环量设计时沿程叶高为常数m35.53等环量设计时沿叶高为常数m/s51.4861.5270.3478.3485.45在R+S级中,()43.6435.2830.3426.9724.571.1380.7920.6050.5010.4110.1000.0940.0890.0840.080选用1.2000.9根据1/u最大原则选择0.9480.456m1.0010.9410.8920.8430.802中间各截面的bZ插计算0.9840.7410.6150.5220.4551.2001.0680.9840.9600.902()8.707.736.906.165.50()52.3443.0137.2433.1330.07mm83.4278.4274.3370.2566.83Z=12mm8.347.376.625.905.35根据文献13中对翼型相对厚度懂得选取原则,在叶根及顶截面分别选0为0.1和0.8,中间各截面的可按直线规律变化,通过插值计算得出。叶根几叶顶的叶片总宽度bZ由计算得到,而中间各截面的bZ可按直线规律变化,通过插值计算得出。对于叶片数目的选择计算,由表3-4,当=0.6时,。又因为故选取叶片数目Z=12。表3-4 叶片数目与轮毂比之间的关系0.30.40.50.60.7通过计算可以得出、等曲线,将这些曲线绘制于图3-1中,可以看到各曲线光滑,证明计算正确无误。图3-1 叶片参数坐标3.2叶片翼型的选择从目前资料来看,可用于孤立翼型设计方法的翼型主要有三种:一是平底或接近平底的翼型,国内外常用的有CLARK-Y翼型,LS翼型和RAF-6E翼型等;二是等厚圆弧板翼型;三是NASA-65系列中的某些翼型13。由于NASA-65系列自成体系,其翼型及叶片中弧线的绘制方法于一般方法不同,国内目前应用较少,故不考虑选择。本设计选定LS翼型。3.2.1 LS翼型坐标LS翼型的原始翼型为英国LS螺旋桨翼型,后来稍加修改用于轴流通风机。其结构形式如图3-2所示,其坐标如表3-5所示。图3-2 LS翼型结构图表3-5 LS翼型断面坐标值距前缘点距离5102030405060708090上表面坐标5.9278.696.110099.196.187.374.757.236.93.2.2叶片的绘制弦长在叶栅额线及叶栅轴向方向的投影列于下表3-6。表3-6 弦长的投影的投影单位相对半径0.600.7210.820.9181.00mm66.053.545.038.433.5mm51.057.359.258.857.8各计算截面翼型的重心坐标、重心距翼型前后边缘的距离在叶栅额线及叶栅轴向方向的投影列于表3-7。表3-7 LS翼型各参数投影项目单位相对半径0.600.7210.820.9181.00mm37.134.933.131.329.7mm3.53.12.82.52.2mm29.423.820.017.114.9mm22.725.526.326.225.7mm36.729.725.021.318.6mm28.331.832.832.632.13.3导轮参数的设计计算3.3.1导轮参数的计算计算参数的确定:在叶片设计时,已经得出;风机的理论全压系数=0.406,由文献13得=0.2。导流器叶片气流参数和空气动力负荷系数的计算结果列于表3-8。表3-8导向气流参数和几何尺寸计算表项目及公式单位计算截面12345m0.1680.2020.2310.2570.28m/s29.2824.3521.2919.1517.57m35.53m/s5.864.874.263.833.51m/s39.638.437.837.337.1()63.6967.6570.2272.0873.481.181.010.900.820.761.250.72m1.0481.0481.0481.0481.0480.990.830.720.650.601.191.231.251.261.27() 6.38.69.711.812.1()66.9976.2579.9283.8885.48mm95.2795.2795.2795.2795.273.3.2导流器叶片几何尺寸的计算导流器叶片数目的确定:选取后导流器叶片的展弦比稍大于叶轮叶片的展弦比,在前面叶轮计算中,已经得到,可取。可得后导流器叶片数目:又由于导叶的数目(前导叶,中导叶,后导叶)应与叶轮叶片数互为质数,以避免气流通过时产生同期扰动。所以选定导叶数目为11。3.4导叶翼型的选择导叶的翼型多采用圆弧形叶片。也可以采用机翼形叶片,中,后导叶还采用扭曲机翼形叶片。考虑到圆弧形翼型加工方便,有利于降低成本,故选用此翼型。3.4.1 圆弧板翼型圆弧板翼型是由葛廷根大学研究出来的。该翼型的特点是制造方便,但是效率要差一些,目前在通风机设计中仍然得到较多应用。3.4.2叶片的绘制弦长在叶栅额线及叶栅轴向方向的投影列于表3-9。表3-9 弦长的投影的投影单位相对半径0.600.7210.820.9181.00mm93.8093.8093.8093.8093.80mm39.8422.9516.6710.067.42第4章 结构部件的设计计算4.1集流器的设计集流器与流线罩一起,组成了光滑的渐缩形流道。其作用是使气流在其中得到加速,以便在损失很小的条件下,能在轴流通风机级的入口前面建立起均匀的速度场。但是考虑到掘进通风时,经常需要多个风机并联工作,并联通常采用法兰连接,设计集流器会导致两台风机的连接困难,况且掘进通风对风机的要求不是特别严格。综合考虑,本设计不安装集流器。4.2流线罩的设计流线罩的有无,以及它的形状,对轴流风机性能是有影响的,尤其是当通风机轮毂比较大时。流线罩的作用是,使气流顺利地进入风机的环形入口通道,并在叶轮入口处,形成均匀的速度场。实验表明,设计良好的流线罩可使轴流通风机的流量增加10%左右。流线罩通常为半球形或流线型。流线形流线罩是一种理想的形状,但其轴向长度比较大,且加工难度大。因此,在实际设计中,其形状多采用圆弧或多圆弧代替。目前矿用轴流通风机流线罩的行面为球面或椭球面。考虑到成本和缩小风机的体积方面考虑,本设计采用半球形流线罩,半球形流线罩的型线半径等于轮毂半径,设计中取m。其结构如图4-1所示。图4-1 流线罩结构简图4.3扩散器的设计轴流通风机扩散器的结构型式随外壳和芯筒的型式不同而异,常用的扩散器型式如图4-2、4-3、4-4、4-5所示图4-2 壳体为圆筒,芯筒为流线体图4-3 壳体和芯筒都为流线体图4-4 壳体为流线体,芯筒为圆筒图4-5 壳体和芯筒圆筒都为流线体从工艺考虑,流线型外壳加工不方便,增加成本;从工作环境考虑,采矿掘进面工作空间相对狭小,不适用流线体外壳。所以采用如图4-2的形式。4.4轴流通风机轴向间隙的确定在无特殊说明时,轴向间隙是指在平均半径处相邻两叶片环边缘间的轴向距离,如图所示4-6所示图4-6 轴流通风机间隙在二轴流通风机的级中,通常有三个轴向间隙,即一级叶片和中导叶的距离,中导叶和二级叶片的距离,及二级叶片和中导叶。由于从前面叶栅流出的气流,在轴向间隙中其速度场是不均匀的,这将影响后面叶栅的工作及轴流通风机的气动性能,并引起叶片的振动。增加轴向间隙虽然可以使进入后面叶栅的气流趋于均匀,但是由于轴向尺寸的增大,会增加叶道内气流的摩擦损失;过小的轴向间隙对通风机噪音道和叶片振动有不利的影响。研究结果表明,轴流通风机级的最佳轴向间隙13所以mm=41.71mm4.5轴流通风机径向间隙的确定在轴流通风机的设计中,叶轮和壳体有一定的间隙。如图所示4-6。相对径向间隙的决定原则是,在保证叶片顶端与机壳内壁不相碰的前提下,应尽可能地小些。通常取,而我国目前对一般轴流通风机生产制造技术中,要求叶片顶端与机壳的径向间隙应均匀,其单侧径向间隙应在叶轮直径的范围内。所以 mm= mm取mm。4.6轴承的选择轴承用来支撑转子零件,并承受转子零件上的多种载荷。根据轴承中摩擦性质的不同可分为滑动轴承和滚动轴承。每一种又可分为向心轴承和推力轴承。设计要保证轴流风机运行时的周向载荷和轴向载荷,所以采用圆锥滚子轴承。滚动轴承有如下特点。摩擦系数小,提高了机械效率,润滑油消耗少,轴承标准化,易于选择,安装简便。但是其耐冲击负荷能力差,安装要求准确,径向力大,且躁声高。图 4-7 单列圆锥滚子轴承图选用机械手册(GB/T 297-1994)标准型,其形式如图4-7所示,其参数列于表4-1。表4-1 32213轴承参数表基本尺寸/mm基本额定载荷/kN极限转速轴承代号/mmdDTC脂30000型6512032.75271602203200322134.7联轴器的选择图4-8 联轴器结构简图选用机械手册(GB/T 297-1994)标准型,其形式如图4-8所示,起参数列于表4-2。表 4-2 联轴器参数表型号YLD10许用转矩T(N.m)630许用转速V(r/min)3600轴孔直径d(mm)85轴孔长度L(mm)112轴向最大直径D(mm)229连接螺栓型号M12连接螺栓数64.8风筒的选择4.8.1风筒选用要求选用风筒要与局部通风机选型一并考虑,其原则是:(1)风筒直径能保证最大通风长度时,局部通风机供风量能满足工作面通风的要求;(2)在巷道断面允许的条件下,尽可能选择直径较大的风筒,以降低风阻,减少漏风,节约通风电耗;4.8.2局部通风机的风筒选型根据需要的局部通风机的工作风量Q通、局部通风机全压H通的值,选择长期运行效率较高的局部通风机根据经验选取风筒。4.9噪音的处理局部通风机运转时噪音很大,常达dB,大大超过规程规定的允许标准。规程规定:作业场所的噪声,不应超过85dB(A)。大于85dB(A)时,需配备个人防护用品;大于或等于90 dB(A)时,还应采取降低作业场所噪音的措施。局部通风机运转噪音大,工人长期在这样噪音下工作,易于烦躁疲劳,降低劳动生产率,并能引起听力减退。因此应对局部通风机采取消声措施。降低噪音的措施一是研制、选用低噪音高效率局部通风机;二是在现有局部通风机上安设消音器。局部通风机消音器是一种能使声能衰减并能通过风流的装置。对消音器的要求是通风阻力小、消音效果好、轻便耐用。本设计采用微孔板做的消音器。孔(孔径1mm)中来回摩擦而消耗能量的。微孔板消音器是在外壳内设两层微孔板风筒;其直径分别比外壳小50mm、80mm,内外层穿孔率分别为2%和1%。微孔板消音器的芯筒也用微孔板制作。这种消音器可使局部通风机噪音有效降低。第5章 主要零部件强度计算5.1叶轮强度计算轴流通风机的叶轮旋转式,叶片受离心力和气流流动引起的压力,前者引起拉伸,后者导致弯曲。叶片根部的离心力最大,一般来说,叶片根部的拉伸应力也最大。式中 叶片根部的离心拉应力,单位为N/m3 叶片根部所受离心力,单位为N 叶片根部最小截面积,单位为m2由于本设计的叶片均为变截面叶片,所以要按照变截面的离心力算法计算离心力。将叶片近似看成叶片截面弦长和相对厚度从叶根到叶顶线性变化(叶根大、叶顶小),叶片弦长、相对厚度可以表示为:式中半径处的截面弦长,单位为m;叶根截面弦长,单位为m;弦长沿径向变化的系数; 叶片任意截面所在半径,单位为m叶根半径,单位为m;半径处的截面的相对厚度;叶根截面相对厚度;相对厚度沿径向变化的系数;叶轮半径处叶片截面离叶根的距离,单位为m根据文献13,计算叶片所受的离心力式中叶片长度,单位为m。利用上式可以比较精确的求出叶根的离心力。由于叶片是边截面的,应根据文献13的变截面叶片的叶根离心力的计算公式计算离心力。如前所述,可以知道的已知条件为: m,, m,m,m。可以得到 =6.0105N通过CAD软件计算叶根截面面积10-2m2。50MPa式中为ZL402的拉伸极限强度。所以叶轮选择ZL402可以满足条件。5.2键的校核5.2.1 键的基本尺寸选用键2260(GB/T 1095-1979),其机构如图5-1所示图5-1 键结构简图键的尺寸为b=22mm,h=14mm,a=85mm,l=60mm。5.2.2 键的校核1.计算键的剪切力:式中 键所传递的扭矩,N/ m2; 轴径,m; 键的宽度,m; 剪切应力,N; 键的许用剪切应力,一般键为45号钢,可取。可知键是安全的。2.计算键的挤压应力: N/m2 许用挤压应力,一般应按轮毂材料进行校核,因为轮毂材料的许用挤压应力较键的要求,45号钢的许用挤压应力可取键的选用符合设计要求。风机联轴器是用铸铁制造所以联轴器上的键也是安全的。5.3轴的校核轴流通风机的主轴承受扭转、弯曲和拉压应力,其中拉压变形产生的拉压应力远小于弯曲变形产生的弯曲应力。因为风机为局部通风机,叶轮重量轻,所以弯曲应力较小。故机构在应力计算时可忽略拉压应力和弯曲应力,只考虑扭转的效应。轴材料选用45钢,调质处理,许用应力N/m2。1.轴的转矩轴的转矩N.m式中 通风机轴功率,单位为kW; 叶轮转速,单位为r/min。2.扭转应力转矩为的转轴直径为(单位为m)处的扭转剪切应力(单位为)的计算公式如下:N/ m2式中 抗扭截面模量可以看出,所以轴是安全的。第6章 通风机的安装维护和保养6.1通风机安装方法风机的安装是将风机机座上的螺孔与基础上的预埋螺栓直接联接,在调整平衡。6.2通风机的拆卸通风机的拆卸程序由于结构不同而有很大的差异,一般在通风机的使用说明书中均有说明。通风机在拆卸时应注意以下事项。(1)拆卸前,应将拆卸工具和材料准备齐全。(4)机壳和转子时,应注意保持水平位置,防止撞坏机件。(5)拆卸滑动轴承前,应先测量轴衬间隙和推力面间隙。拆卸密封前,应先测量密封的间隙。(6)拆卸时,应检查所拆卸的机件是否有打印的标志。对某些需要打印而没有打印的机件,必须补打印,便于装配时还原位置。需要打印的包括不许装错位置或方向的机件以及影响通风机平衡度的机件等。如键、盖、轴衬及垫片环、联轴器销钉、离心式通风机的进气口。轴流通风机的可拆叶片等。(7)拆卸后应将所拆卸的机件进行清洗,除掉尘垢6.3通风机的维护通风机与其它机械设备一样,需要正常的维护。通风机的正常维护,是通风机正常运行的保证。通风机的维护贯串在通风机运转的始终,其主要内容就是严格按照有关技术规定要求和操作规程,进行通风机的运转,并对运转中出现的问题进行及时的维修。通风机在运转中的维护一般比较简单,维护的工作量也不大,只要加强管理,执行操作规程,同时,还要随时注意检查通风机各个部位的地螺栓的松动状况,注意电动和通风机发出的不正常声响,发现问题,及时处理。通风机的维护,还必须包括通风机前面的除尘设备的维护。除尘设备的正常高效运行,直接影响通风机的运转和通风机的寿命。6.3.1叶轮的检修叶轮是转子中较易磨损的机件。如果通风机的叶轮如果磨损过多,就将失去转子的平衡,不仅会引起通风机的剧烈振动,而且还可能发生事故。因此,对通风机的叶轮不仅要定期检修,而且有时还要更换新叶轮。对于制成的叶轮,需将叶片的进口和出口处的毛刺除掉,并时行修整,清扫叶道,然后进行静平衡及动平衡校正。表6-1 叶轮检修数据表误 差 名 称符 号单 位偏差不大于叶轮叶片安装角度允差入口角1度1出口角2度1叶片不垂直度允差1毫米0.01B叶轮上任意两相邻叶片间弦长允差 2毫米0.1 6.3.2主轴的检修主轴是通风机的关键部件,因此对主轴的检修也是较为严格的。主轴的检修主要是检修主轴的表面损坏。在主轴检修时,一般应保证主轴的质量。所以最好保证主轴的材质与原主轴一致。在没有特殊要求时,主轴的材质一般为35或45优质碳素钢,切不可用普通碳素钢代替。6.3.3转子的检查新制成或检修的叶轮,在装入轴前,应作静平衡校正,以减少转子的动不平衡度。表6-2 转子装配后的技术要求误 差 部 位误 差 名 称符 号允 差 不 大 于 (毫米)叶轮的外缘径向跳动A10.07 联轴器的外圆A20.05主轴的轴承轴颈A30.01叶轮的外缘两侧端面跳动B10.1 联轴器的外缘端面B20.056.3.4机壳漏气的检修对于钢板机壳的通风机,如果机壳漏气的情况严重,应在中分面上更换密封垫,或加上密封垫。密封垫一般用石棉板或石棉绳,也可以用其它代用材料。如果因为飞灰或叶轮与机壳摩擦而使机壳磨损漏气时,应首先检修叶轮,再焊补机壳损坏部分。检修完毕,应将内面的焊接毛刺打去。6
